Air8601 人脸识别寄存柜工业模组使用手册
Air8601人脸识别寄存柜工业模组
1、专为刷脸寄存柜量身打造，软硬件一体化方案，可替代安卓人脸屏，大幅降本增效。
2、Air1601 主控，4G（Air780ER2）/ WiFi（Air6205）按需选配，网络灵活适配。
3、标配 7 寸 1024×600 RGB 触控屏，USB 人脸识别摄像头即插即用，无需额外调试。
4、5～24V 宽压供电，兼容各类柜机电源，安装省心。
5、引出多路 RS485、I2C、GPIO，可快速驱动电控锁及各类传感器。
6、预装全套成品程序：刷脸存、刷脸取、超时二次开箱，到手即用。
7、搭载 FOTA 远程升级，云端在线监测、故障实时告警，运维无忧。
1.1 显示屏和触摸屏

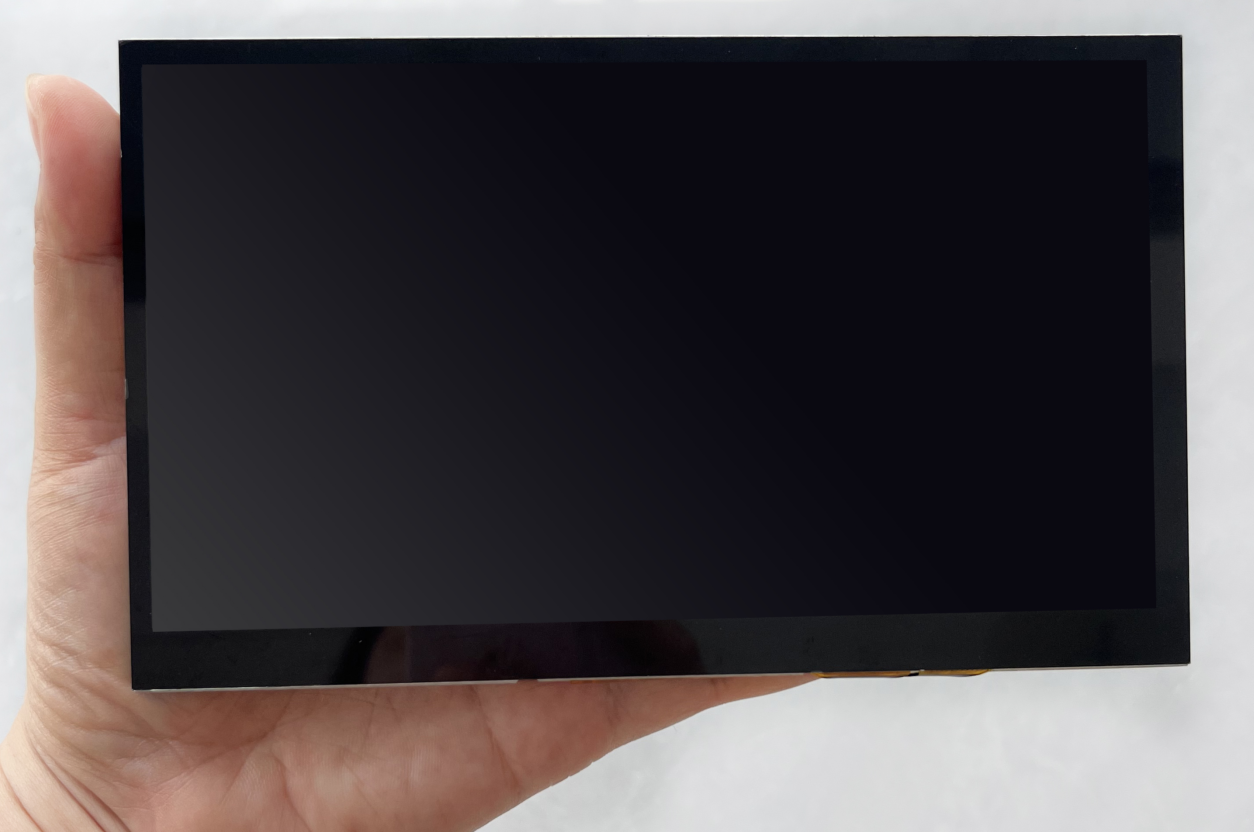

AirLCD_1070 1024*600 分辨率 7寸 LCD（带触摸）如下图所示：
1.2 USB摄像头

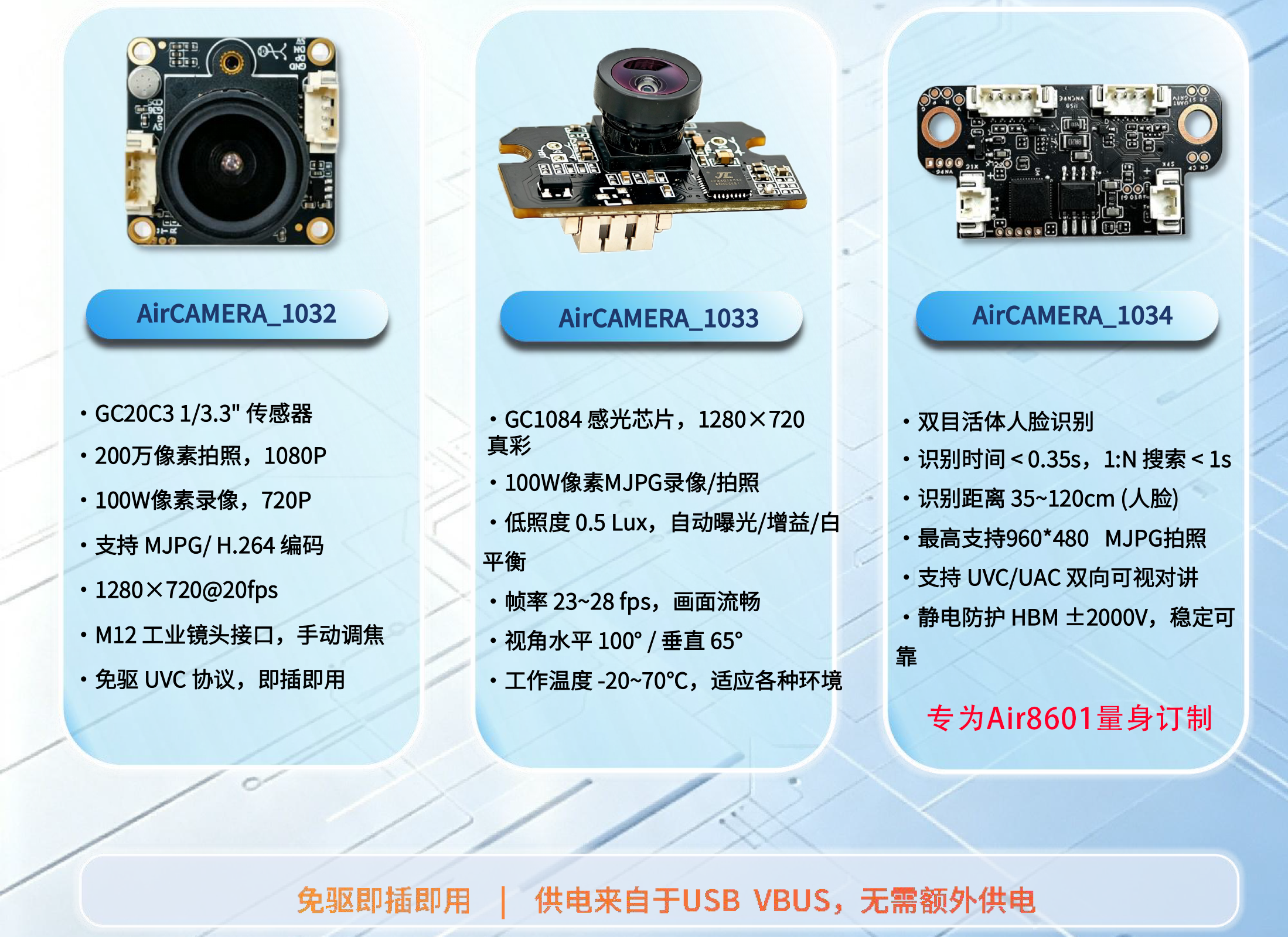

Air8601 ，支持 UVC 协议 USB 摄像头，可搭配多款 AirCAMERA 系列 USB 摄像头配件板：
-
AirCAMERA_1032：200 万像素，GC20C3 驱动 IC，支持 200 万像素静态拍照与视频采集；
-
AirCAMERA_1033：100 万像素，GAC5316 驱动 IC，镜头角度 89°，支持 100 万像素静态拍照与视频采集；
-
AirCAMERA_1034：双目摄像头配件板，支持人脸识别，同时支持 UAC/UVC 双向音视频可视对讲，专为人脸识别寄存柜场景定制开发。

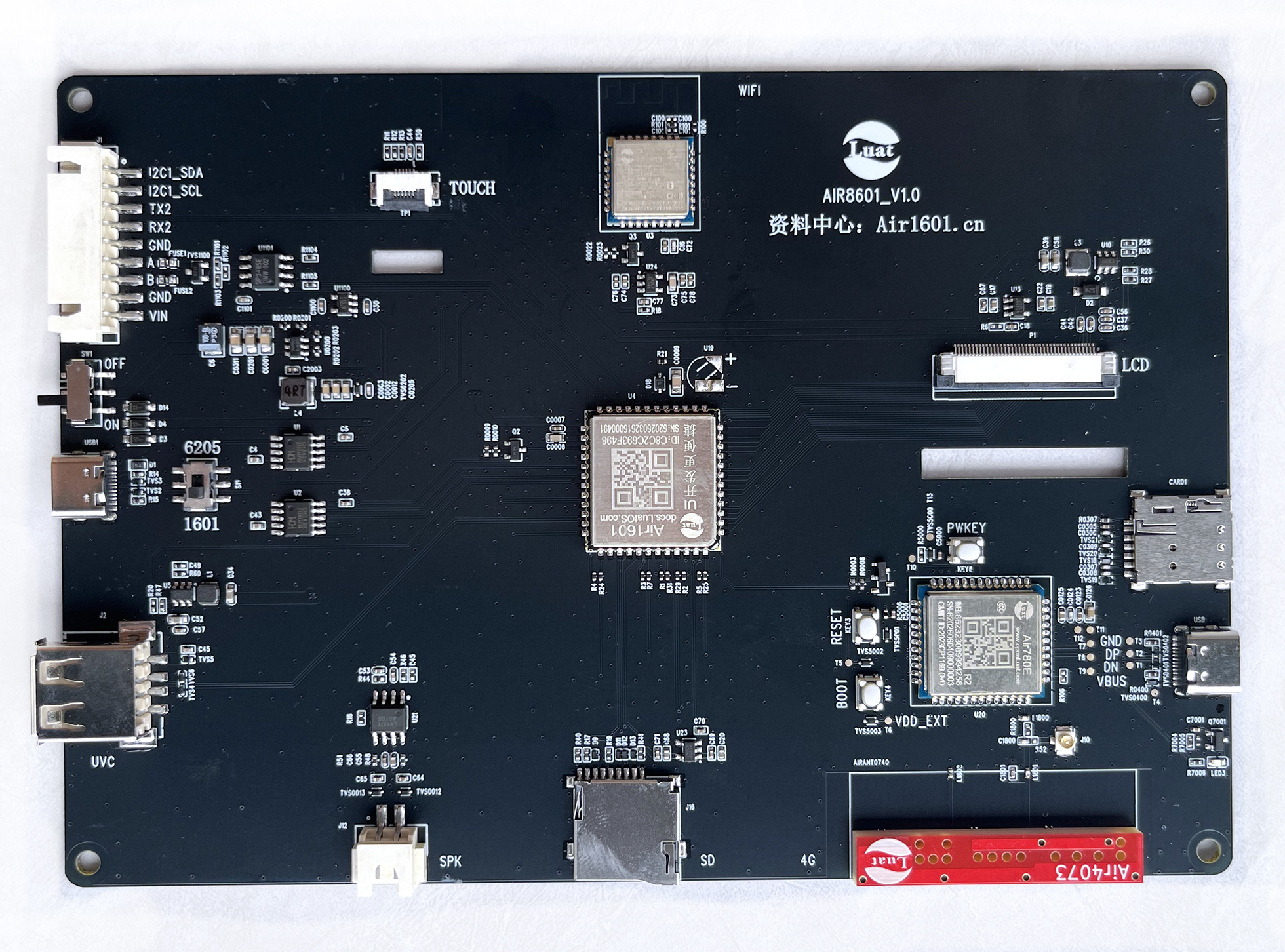

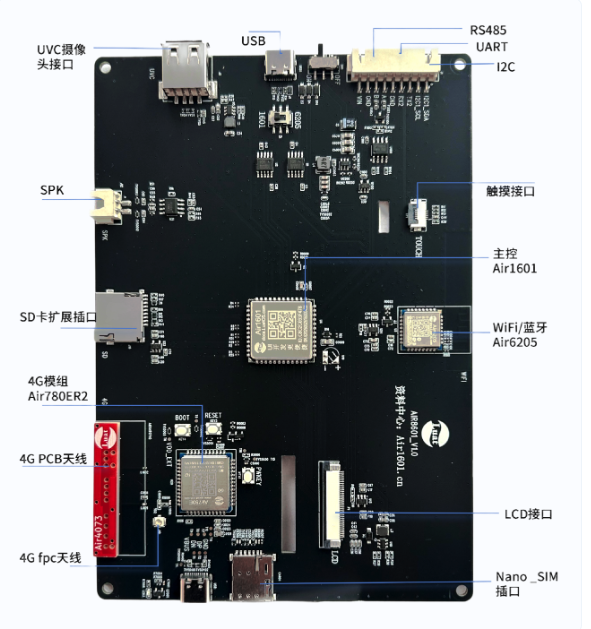

1.3 Air8601工业模组主要接口介绍
-
一个主控 MCU Air1601
-
一个4G模组Air780ER2（与WiFi模块不可同时使用，通过电阻切换）
-
一个WiFi/蓝牙模组 Air6205（与4G模块不可同时使用，通过电阻切换）
-
一路USB转 Type‑C 接口，用于Air1601/Air6205 固件下载、串口调试（USB1，CH343 TTL转串口芯片）
-
一路4G_USB接口（4G模组Air780ER2 专用下载 / 调试）
-
一路 RS485 接口（UART‑TO‑485）
-
一路 SD接口
-
一路 LCD 接口（支持 40P排线） +配套 TP 触摸接口
-
一路音频输出接口（DAC）
-
一路I2C接口
-
一路UART接口
-
一路 DC_IN 直流电源输入接口
-
一个 4G 模块开机按键（4G_PWRKEY） 、一个 4G 下载模式触发按键（BOOT_4G）、 一个 4G 模块复位按键（RESET_4G）
-
板载 4G 天线、4G FPC 一代天线座子、WiFi 天线
-
SIM 卡卡槽
二、下载和调试
2.1 烧录Air1601 固件
-

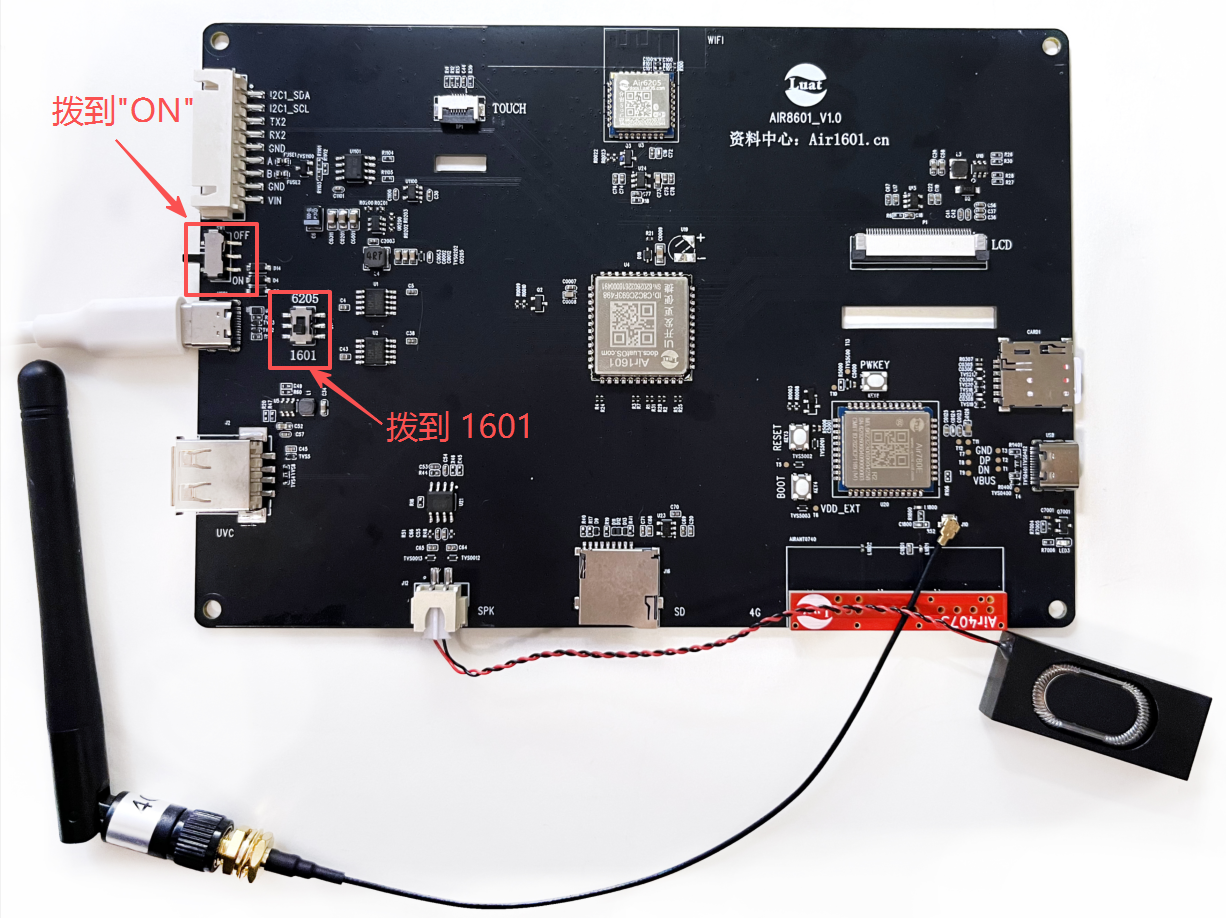

电源开关拨到"ON"
-
拨码开关拨到“1601”
通过串口烧录方式，烧录项目文件到Air1601
使用 type-C 数据线一端连接Air8601 USB_TTL 接口，另一端连接电脑 USB 接口，通过电脑的USB 接口直接给Air8601供电。

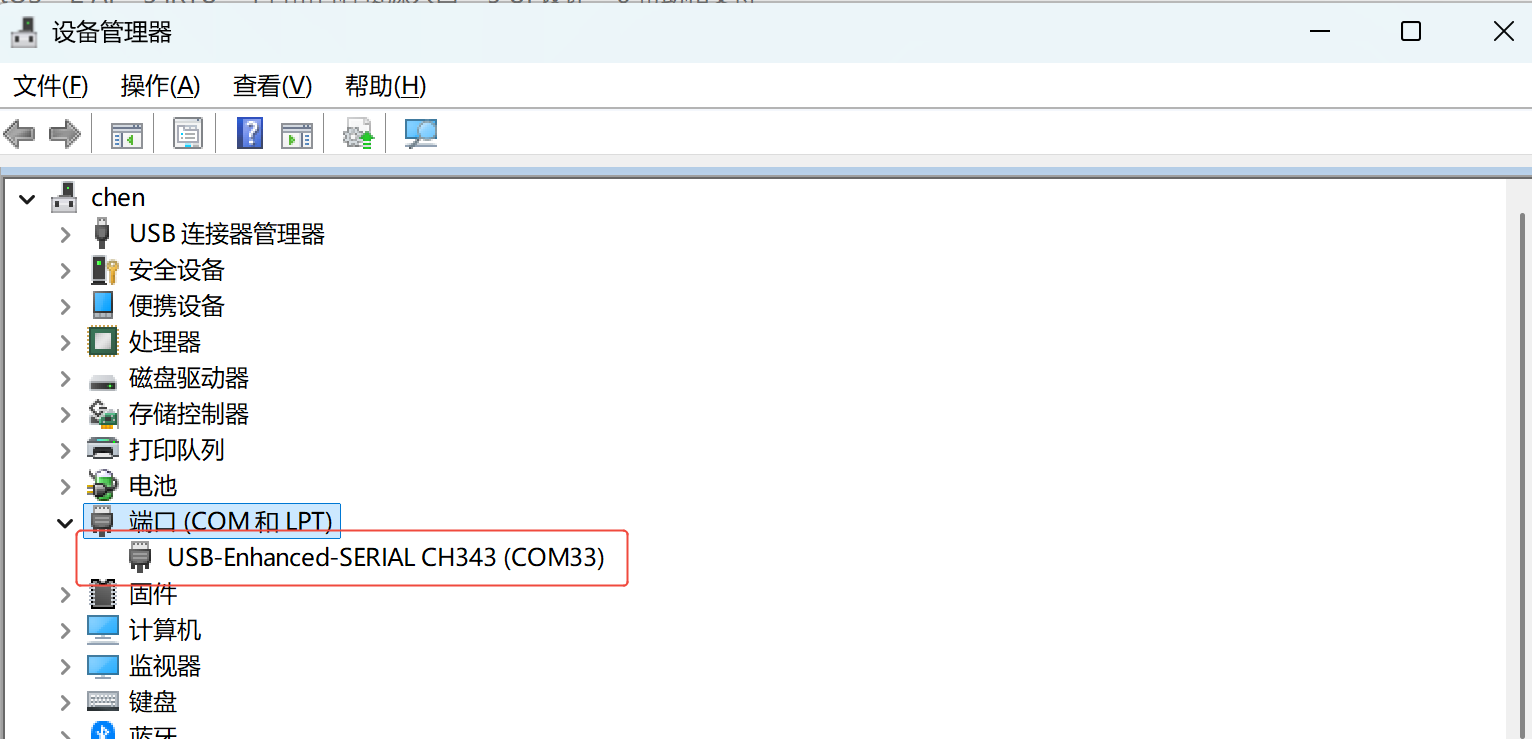

USB成功连接电脑后，电脑的设备管理器可以看到" USB-Enhanced-SERIAL CH343 "的端口，串口波特率设置为6M。若未识别到该端口，请先安装 CH343 驱动程序。

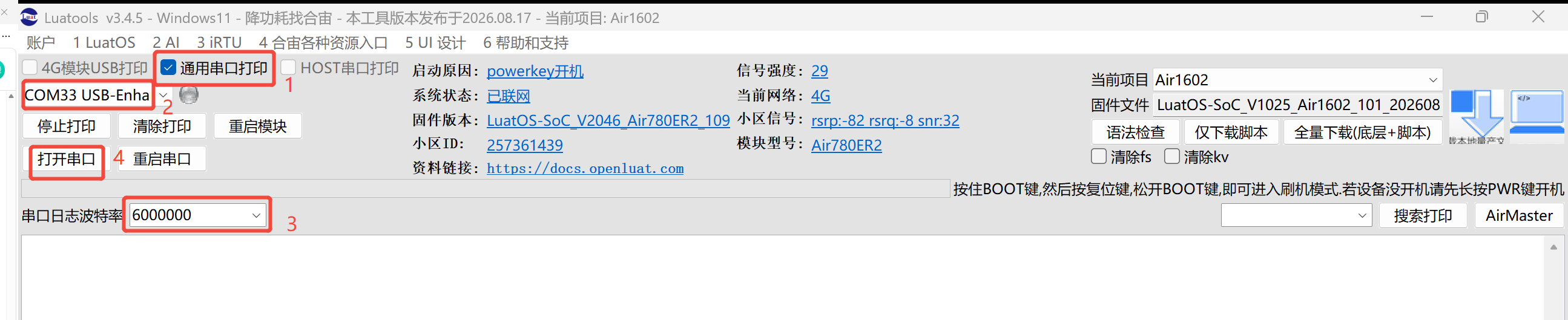

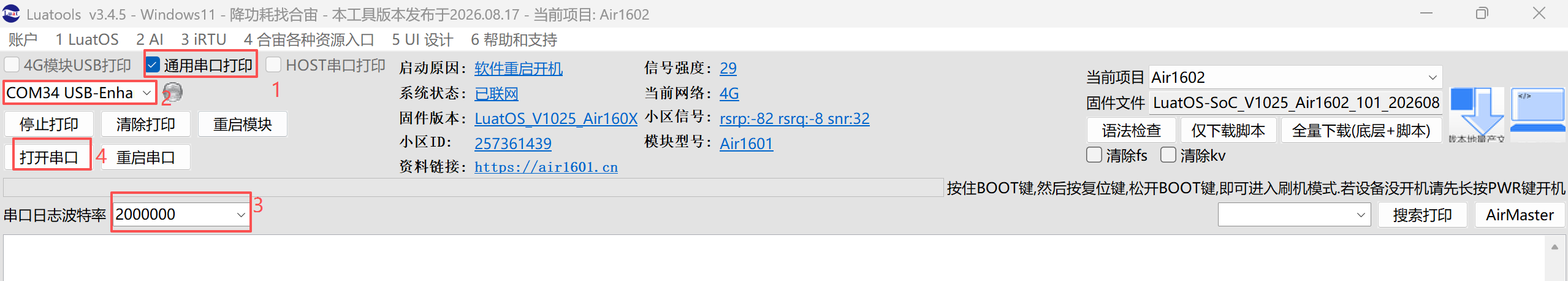

Luatools 配置项目并且烧录
烧录注意：勾选“通用串口打印”，波特率6M
使用Luatools烧录固件请参考[如何使用 Luatools 烧录软件](https://docs.openluat.com/air1601/luatos/common/download/)

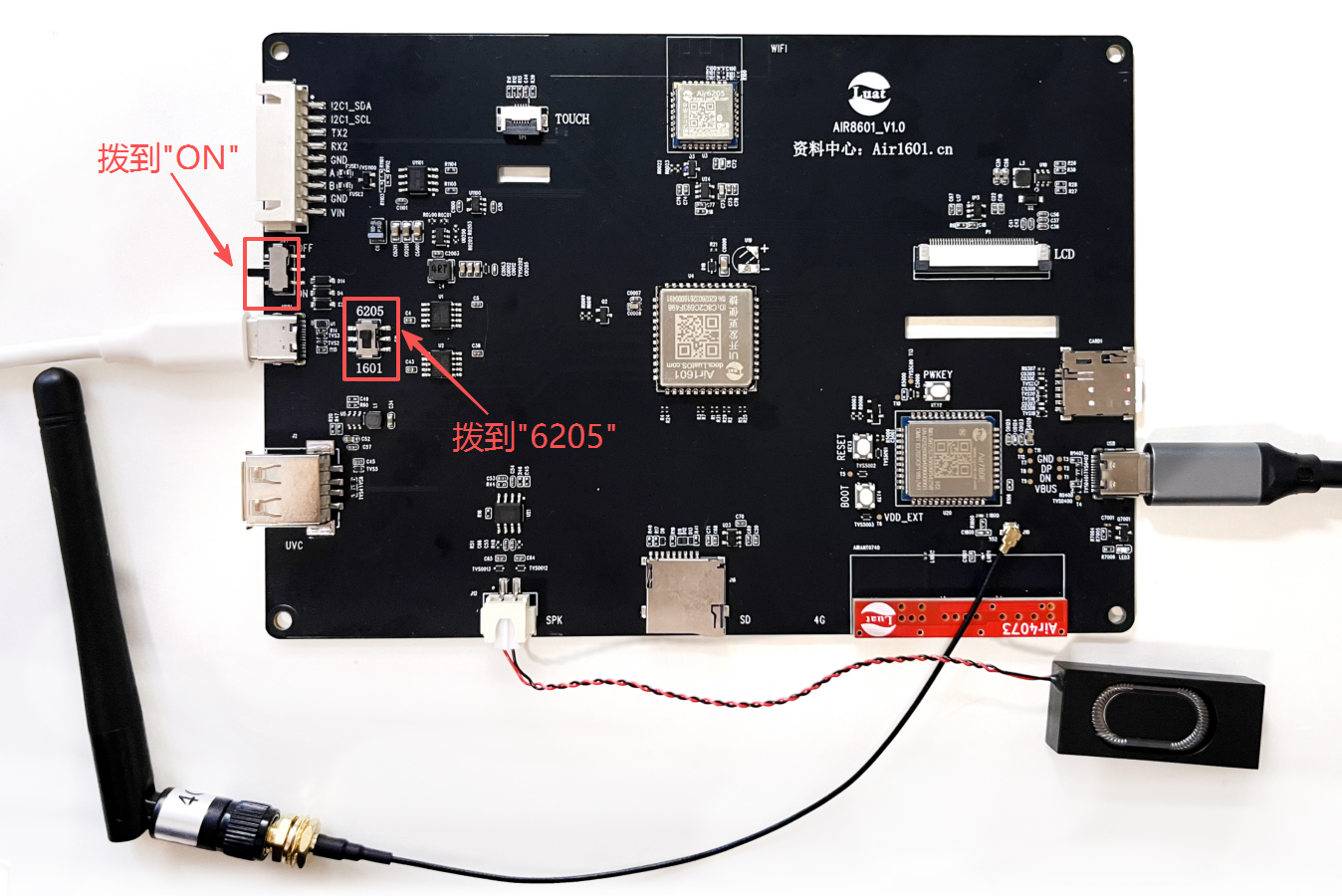

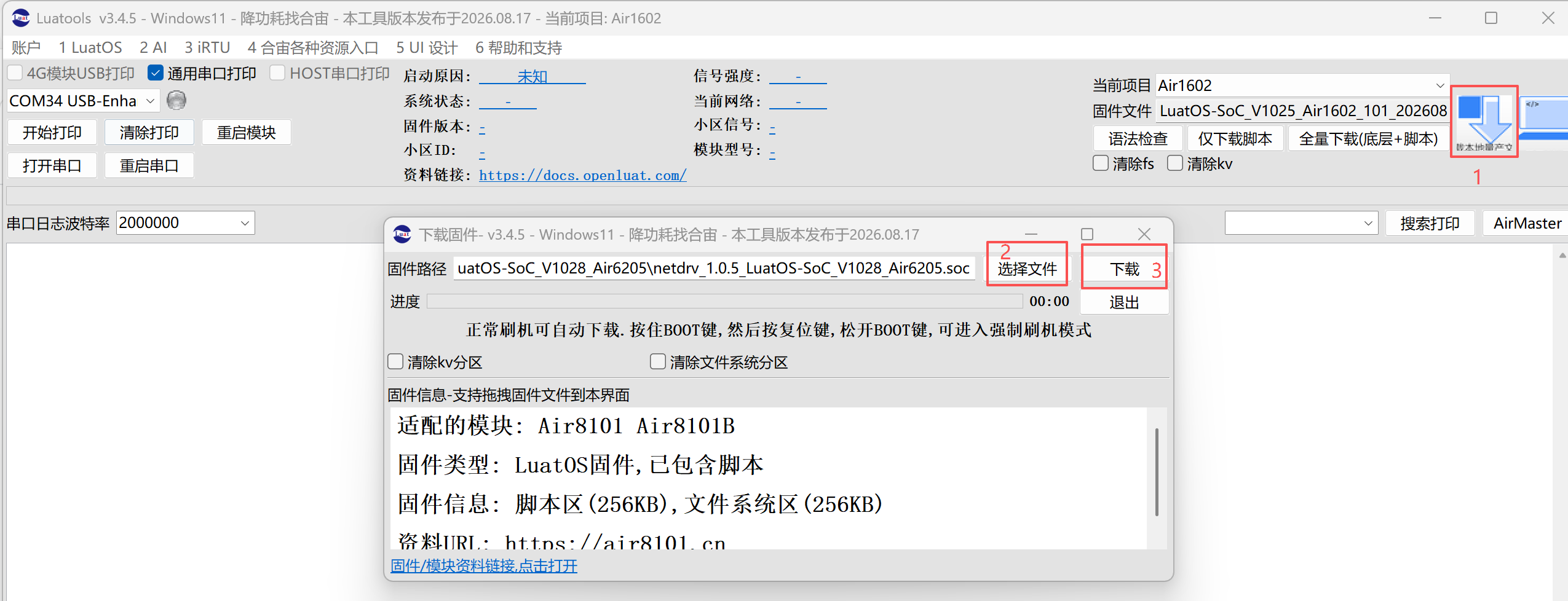

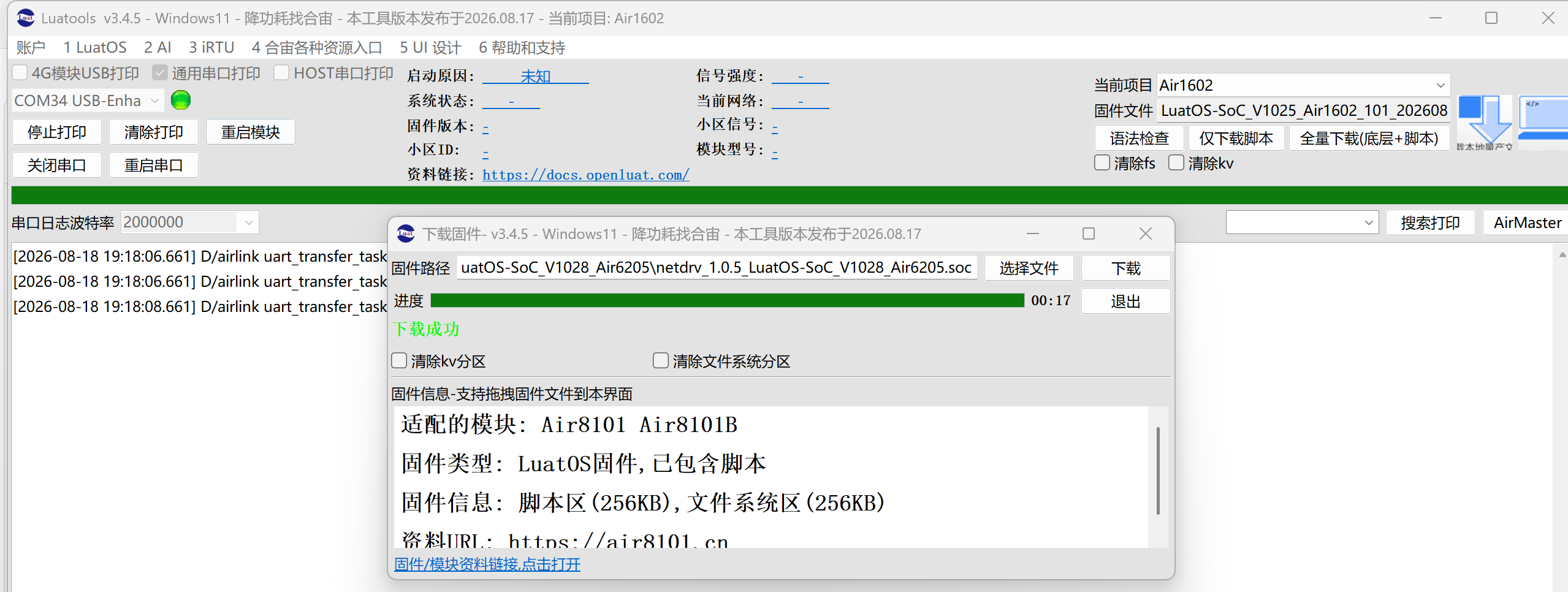

2.2 烧录Air6205固件

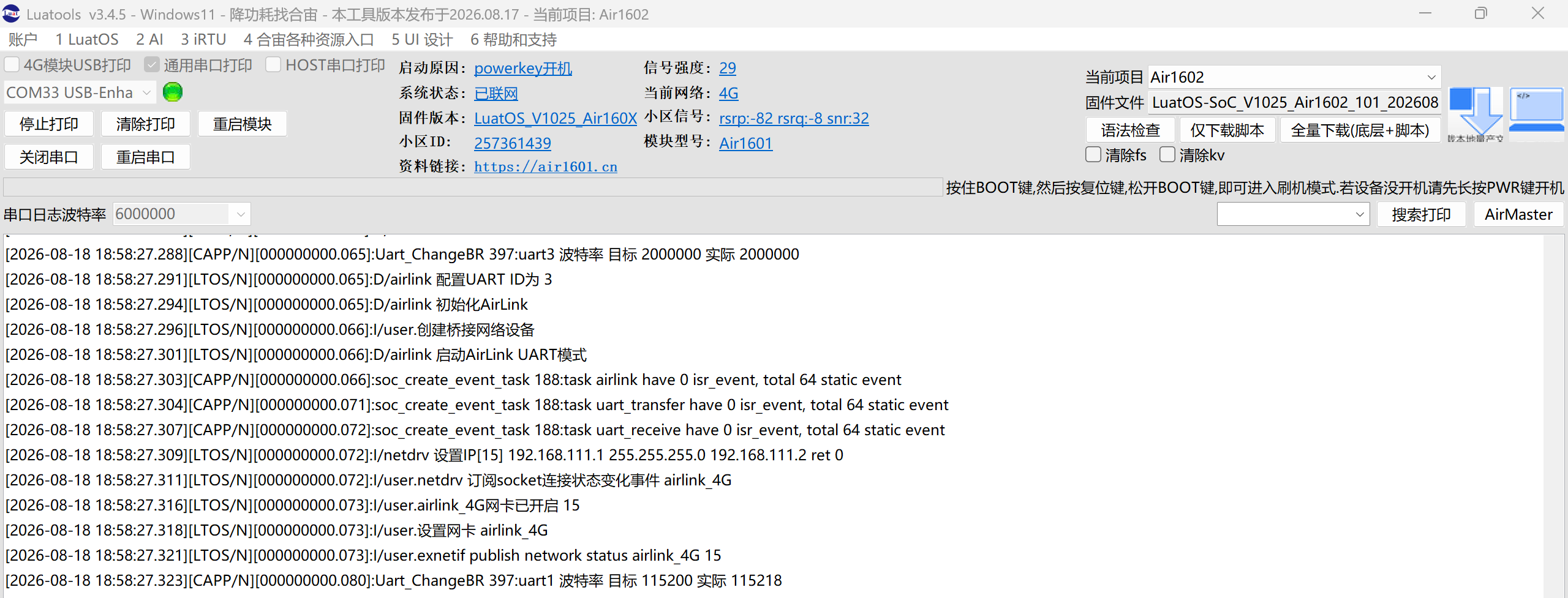

Air6205 LuatOS固件版本 https://docs.openluat.com/air6205/product/firmware/
Air6205 模块出厂已预烧录量产固件，上电即可直接使用，无需额外烧录；仅在固件损坏、版本升级场景下需要重新烧录。
烧录注意：勾选“通用串口打印”，波特率2M

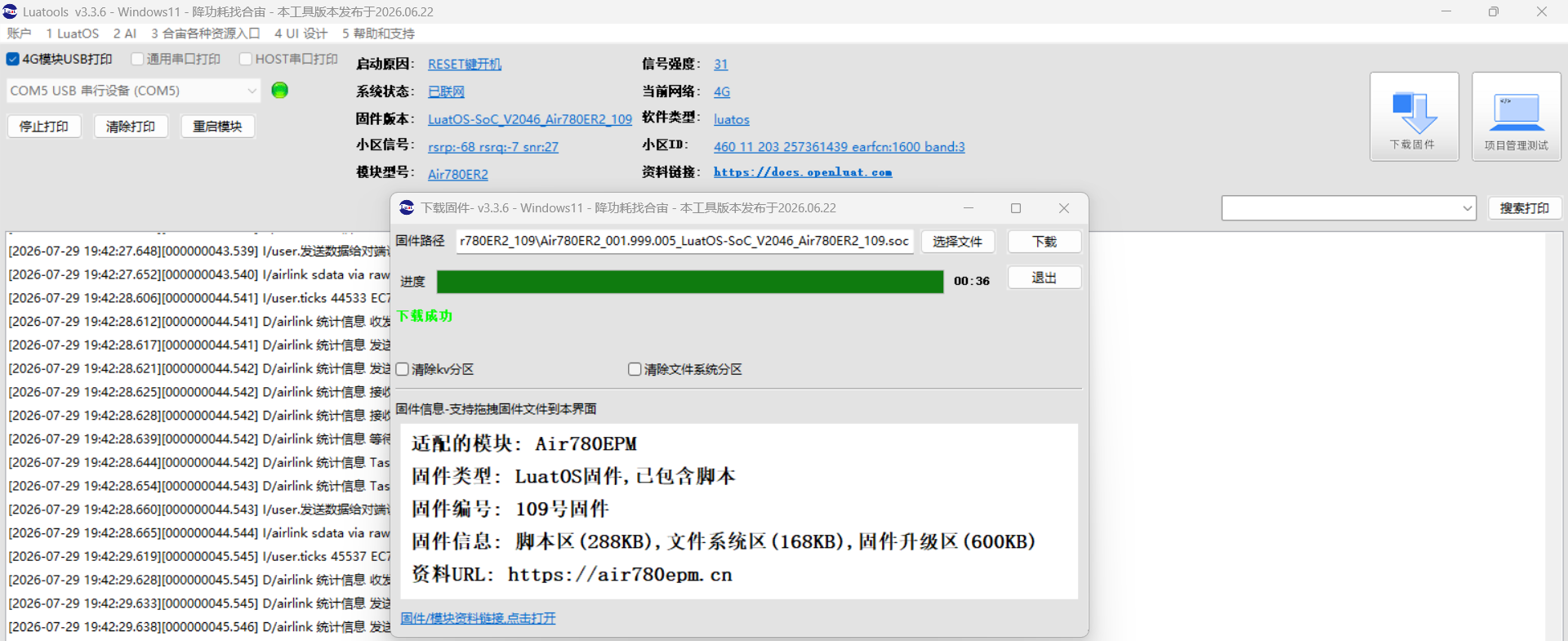

2.3 烧录Air780ER2固件
Air780ER2 模块出厂已预烧录量产固件，上电即可直接使用，无需额外烧录；仅在固件损坏、版本升级场景下需要重新烧录。

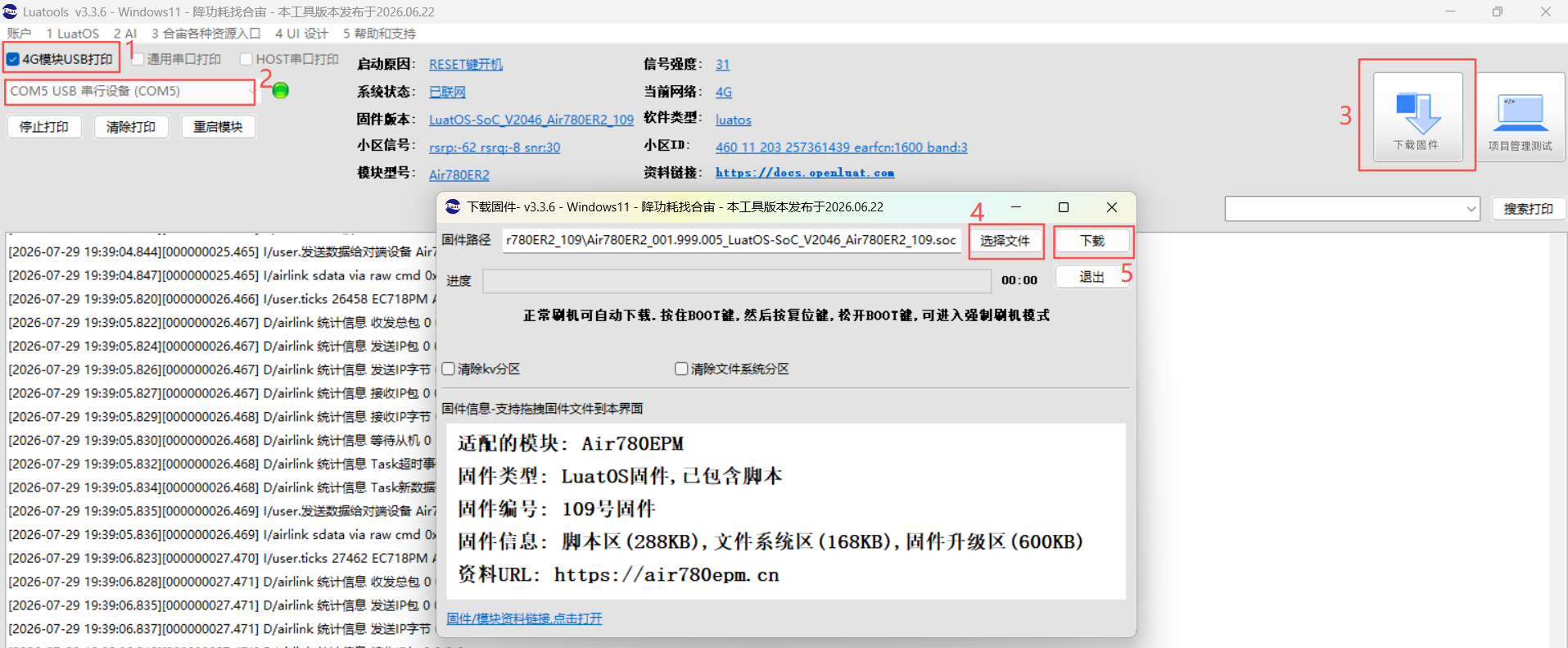

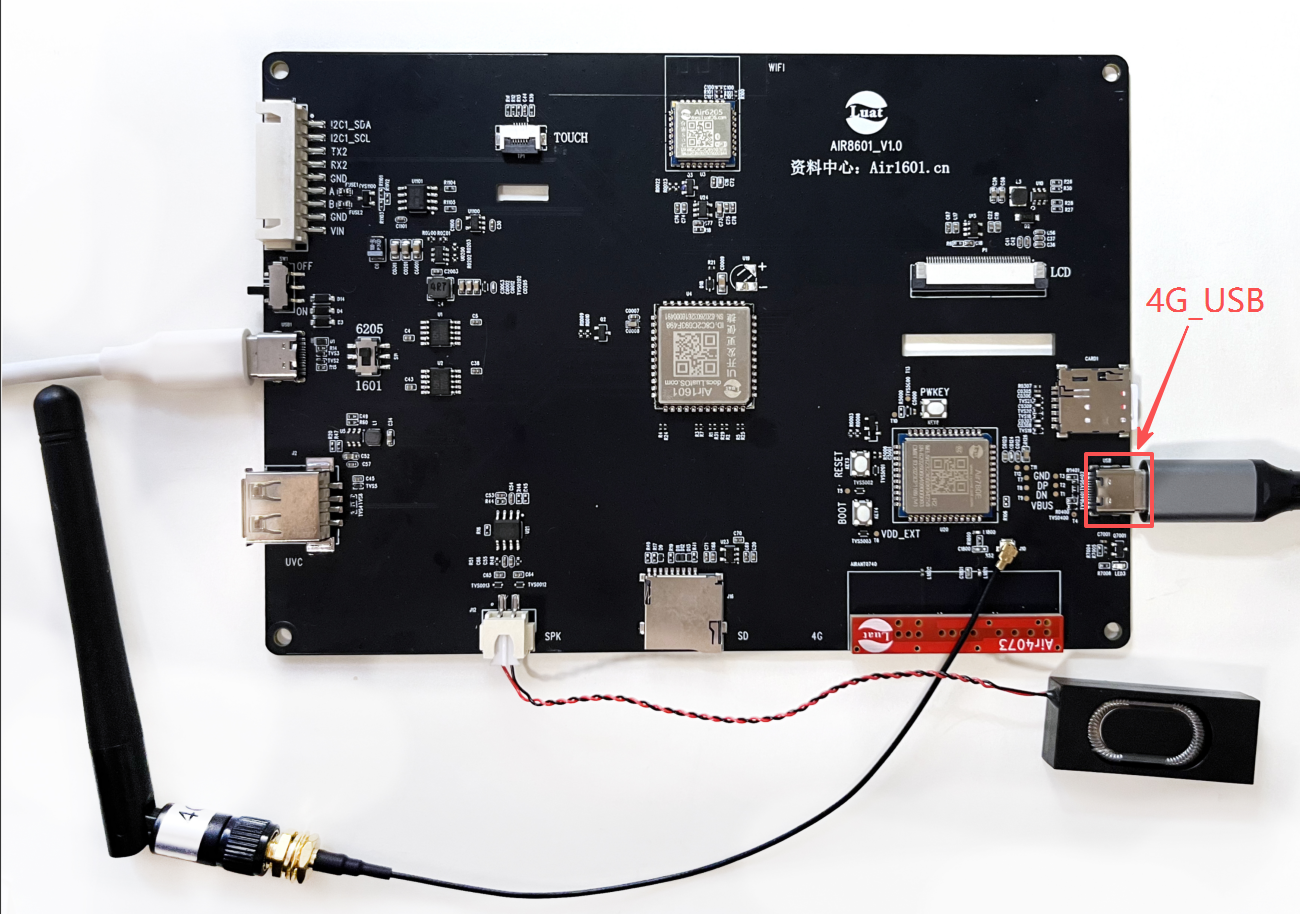

Air780ER2通过4G_USB口 烧录，luatools勾选“4G模块USB打印”
