Air8602 大屏寄存柜工业模组使用手册

Air8602 寄存柜/换电柜专用工业模组

1、采用 Air1601 主控 + 4G/WiFi 双芯片架构，4G、WiFi 版本按需自由选配，两款版本共用同一 PCB，备货、量产更省心；

2、底板 + LCD 一体化硬件设计，兼容 7 寸 / 9 寸 / 10 寸 1024*600分辨率 RGB 触控屏，适配多尺寸柜体；

3、搭载双路隔离 RS485、支持 TTS 语音播报提示；

4、标准 12V 直流供电，预留 Type-C 调试接口，支持固件一键烧录、在线日志调试；

5、配套成熟完整寄存柜软件方案，可直接替换传统安卓一体机，大幅降低整机成本；

一、Air8602工业模组全貌

1.1 显示屏和触摸屏

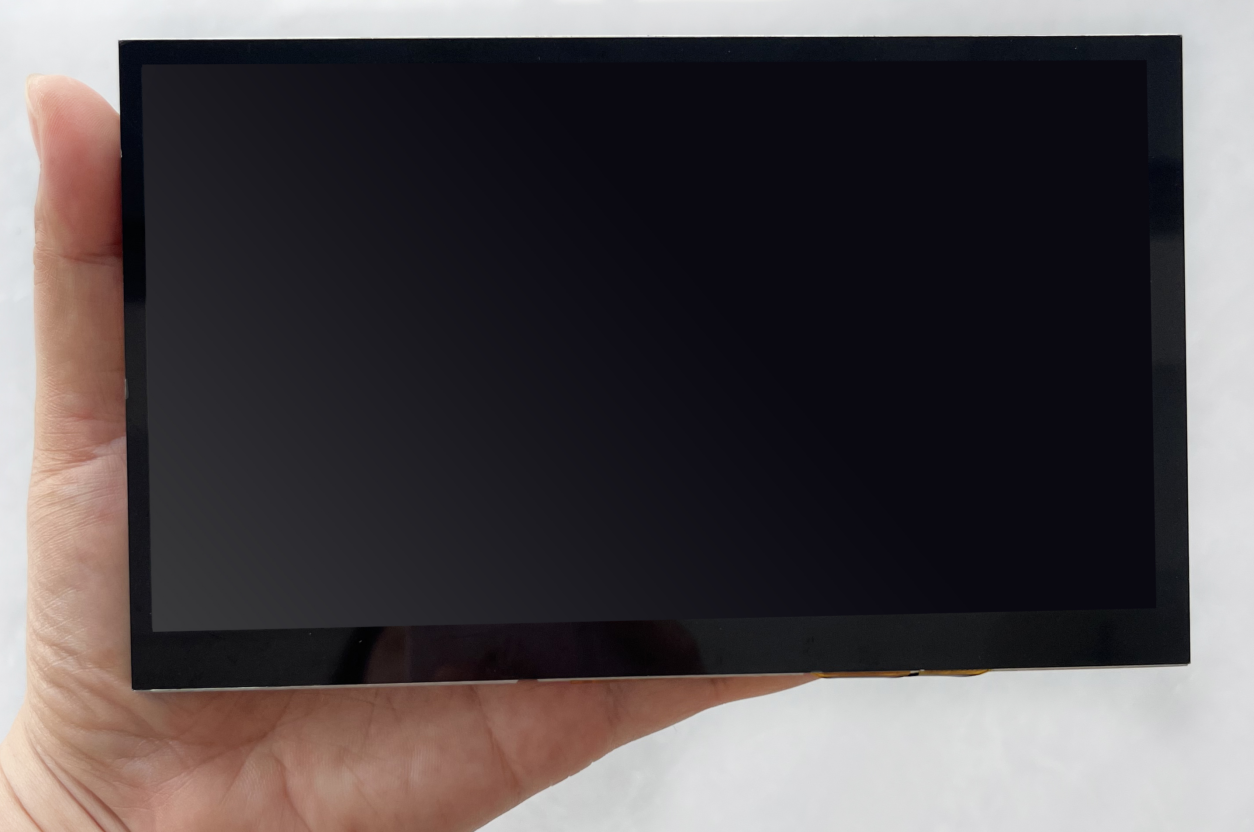

AirLCD_1070 1024*600 分辨率 7寸 LCD（带触摸）

购买7寸屏套餐时已包含，如下图所示：

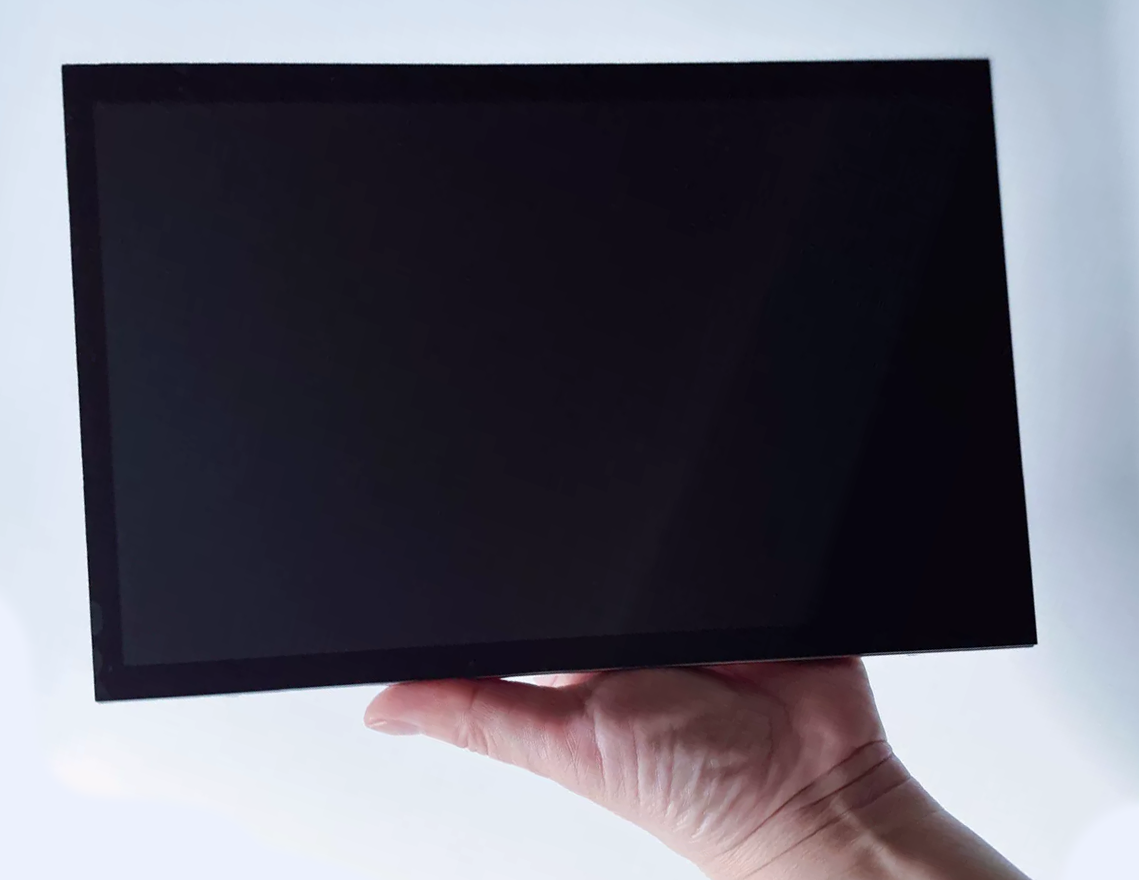

AirLCD_1090 1024*600 分辨率 9寸 LCD（带触摸）

购买9寸屏套餐时已包含，如下图所示：

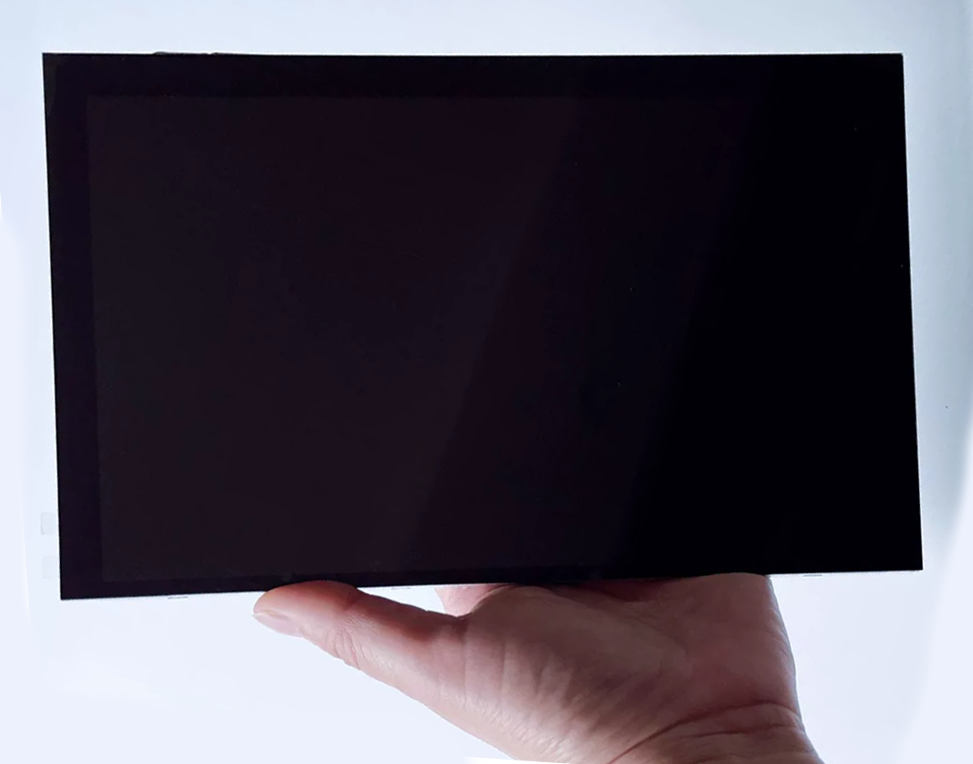

AirLCD_1100 1024*600 分辨率 10.1寸 LCD（带触摸）

购买10寸屏套餐时已包含，如下图所示：

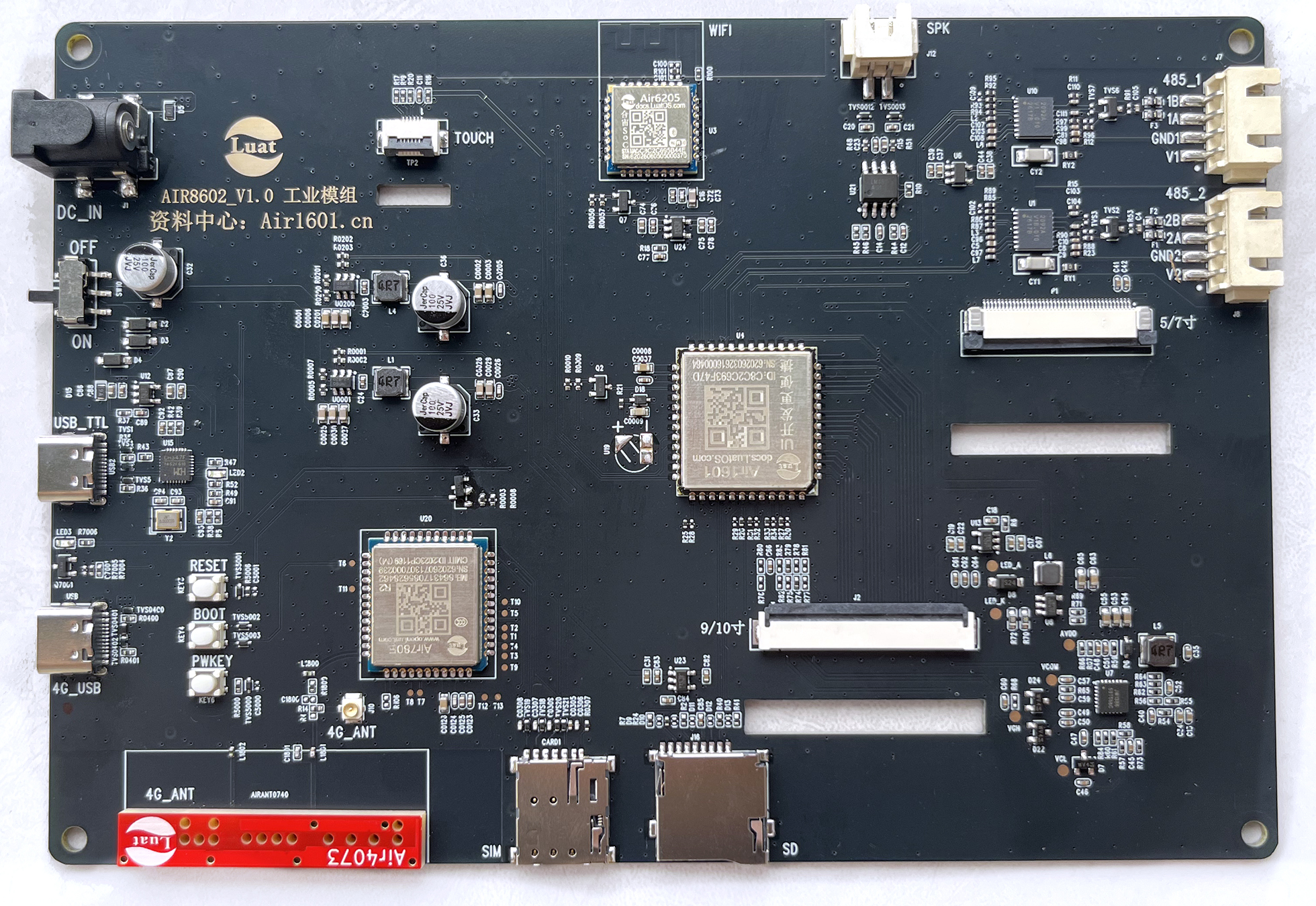

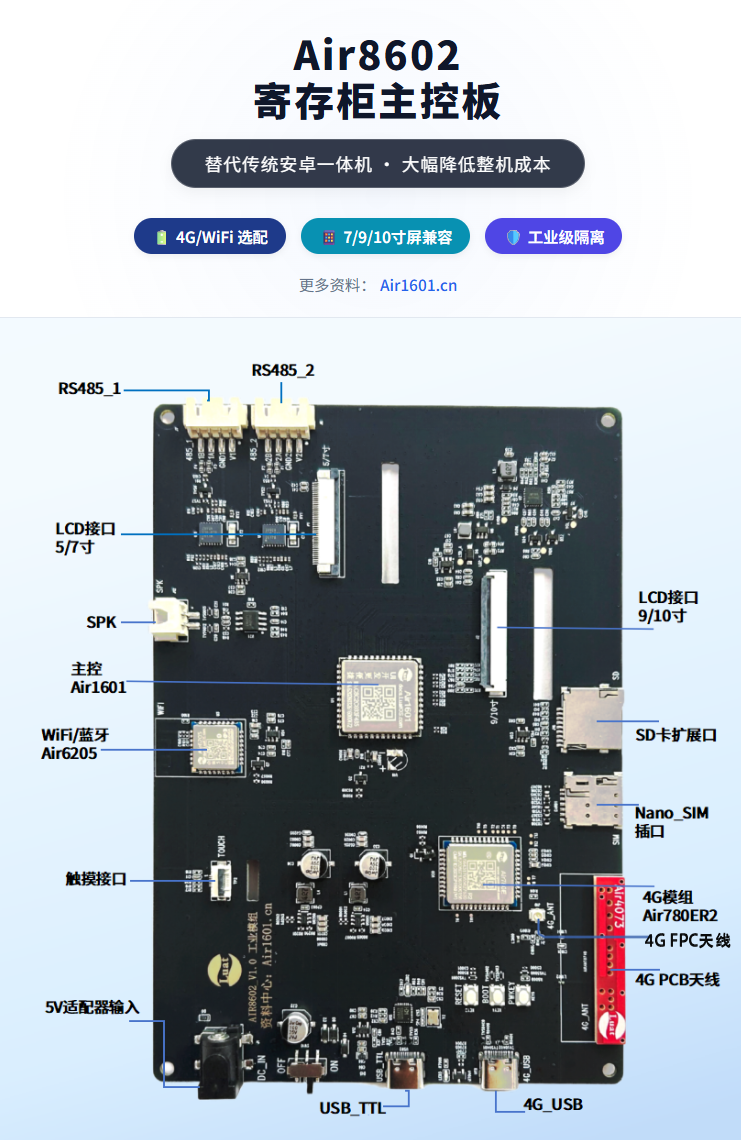

1.2 Air8602工业模组主要接口介绍

一个主控 MCU Air1601
一个4G模组Air780ER2
一个WiFi/蓝牙模组 Air6205
一路USB转 Type‑C 接口，用于Air1601/Air6205 固件下载、串口调试（USB1，CH347F TTL转串口芯片）
一路4G_USB接口（4G模组Air780ER2 专用下载 / 调试）
两路隔离 RS485 接口（CA‑IS2092A，带隔离电源、TVS、保险丝、120Ω 终端电阻）
一路 SD接口
一路 LCD 接口（双 FPC 座，支持 40P、50P 排线） +配套 TP 触摸接口
一路音频输出接口（DAC）
一路 DC_IN 直流电源输入接口（宽压直流适配器输入）
一个 4G 模块开机按键（4G_PWRKEY）、一个 4G 下载模式触发按键（BOOT_4G）、一个 4G 模块复位按键（RESET_4G）
板载 4G 天线、4G FPC 一代天线座子、WiFi 天线
SIM 卡卡槽

二、下载和调试

2.1 烧录Air1601 固件

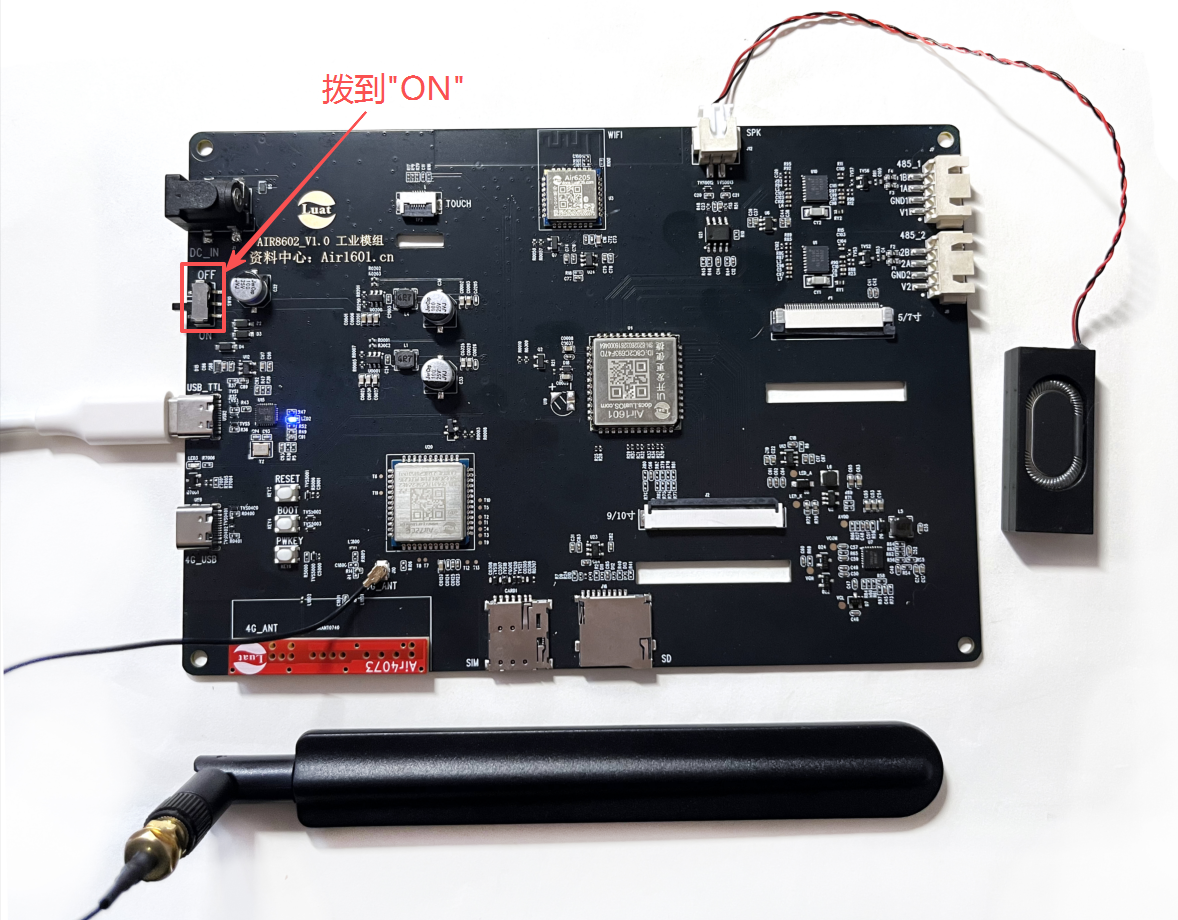

电源开关拨到"ON"

通过串口烧录方式，烧录项目文件到Air1601

使用 type-C 数据线一端连接Air8602 USB_TTL 接口，另一端连接电脑 USB 接口，通过电脑的USB 接口直接给Air8602供电。当有外部供电时，电源指示灯会亮起，表示已上电。

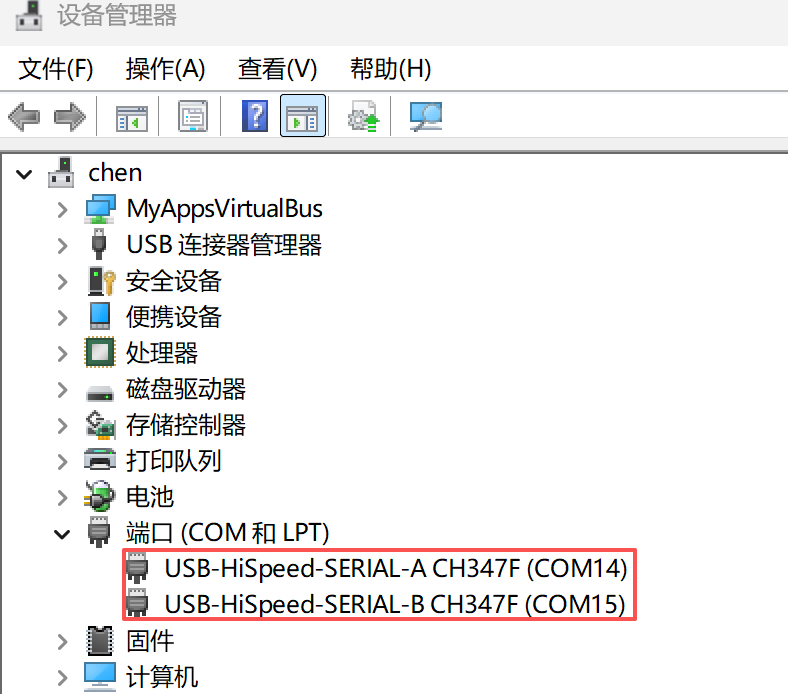

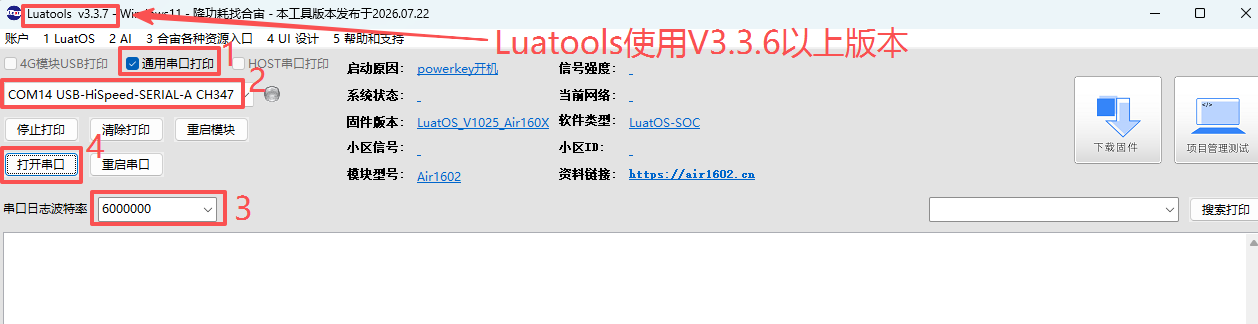

USB成功连接电脑后，电脑的设备管理器可以看到"USB-HiSpeed-SERIAL-A CH347F (COM14) "和"USB-HiSpeed-SERIAL-B CH347F (COM15)“两个端口，其中USB-HiSpeed-SERIAL-A CH347F (COM14)串口用于烧录 Air1601 模组固件，USB-HiSpeed-SERIAL-B CH347F (COM15)串口用于烧录 Air6205 模组固件。若未识别到端口，请先安装 CH347F 驱动程序。
