硬件环境清单
一、本篇文章的目的
针对Air700ECQ AT开发方式，合宙技术人员在docs文档中心编写了几十篇快速入门和软件指南文档。
这些文档会用到一些公共的硬件环境清单，本篇文章重点介绍这些硬件环境清单。
二、基本硬件环境清单
2.1 Air700ECQ 核心板
请准备一块Air700ECQ 核心板，如下图所示：
淘宝购买链接：Air700ECQ 核心板淘宝购买链接 ；
此核心板的详细使用说明参考：Air700ECQ 产品手册 中的 《开发板EVB-Air700EC-IO使用说明VX.X.X.pdf》，写这篇文章时最新版本的使用说明为：《开发板EVB-Air700EC-IO使用说明V1.0.0.pdf》；核心板使用过程中遇到任何问题，可以直接参考这份使用说明 pdf 文档。
2.2 SIM卡
请准备一张可以正常上网的SIM卡，该卡可以是物联网卡或者您的个人手机卡。
如果是在中国大陆环境下使用，可以使用中国移动，中国联通，中国电信的卡。
如果是在中国香港、中国澳门、中国台湾地区使用，可以根据运营商网络的频段，选择Air780E支持的频段对应运营商的卡。
特别提醒：请确保SIM卡未欠费且网络功能正常，以便顺利进行后续操作。
2.3 PC电脑
请准备一台配备USB接口且能够正常上网的电脑。
电脑操作系统为：WIN10以及以上版本的Windows系统。
2.4 Type-C接口的USB数据线
请准备一根用于连接Air700ECQ 核心板和PC电脑的Type-C接口的USB数据线。
USB数据线的一端为Type-C接口，用于连接Air700ECQ 核心板；
USB数据线的一端为Type-A接口，用于连接电脑。

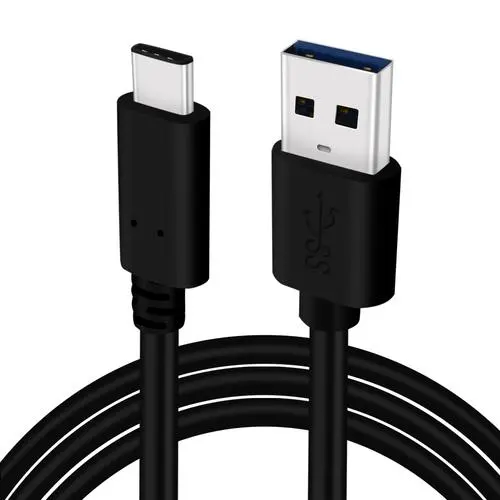

通常，这种数据线的外观如下示意图所示：
普通手机的Type-C接口的USB数据线一般都可以直接使用；
此USB数据线主要有以下三项作用：
1. 为Air700ECQ 核心板供电；
2. 烧录项目固件和脚本到Air700ECQ E核心板；
3. 查看Air700ECQ 核心板的运行日志。
2.5 基本硬件环境的组装
Air700ECQ 核心板、SIM卡、PC电脑、Type-C接口的USB数据线，这四种基本硬件环境的组装过程如下：
按照SIM卡槽上的插入方向，插入SIM卡，注意不要插反！
Type-C_5V/2A 接口 - 使用该接口供电时，需将开关拨到 DC 侧。
按键，PWR 键 - 负责模组开关机，BOOT 键 - 触发进入烧录模式，RST 键 - 触发模组复位。
USB数据线，连接电脑和Air700ECQ 核心板，如下图所示：
三、扩展硬件环境清单
3.1 合宙功耗分析仪
合宙功耗分析仪Air9000P是合宙自研的一款功能齐全、稳定可靠、支持PC端软件的小型手持式高精度功耗测试仪表（电流范围 0~2A，最小分辨率 0.1μA；电压范围 0~5V，最小分辨率 1mV；硬件采样率 100KHz，PC 端软件采样率 10KHz）。
合宙功耗分析仪 Air9000P 对于小电流的抓取能力及其对功耗数据的统计分析，尤其适合电池供电产品的动态功耗测试，可解决各类场景下的低功耗产品测试难题。
3.2 USB转TTL串口小板（FT4232高速串口小板）
USB转TTL串口线小板，如下图所示（此处使用的是FT4232高速串口板，大家也可以在淘宝上自行搜索CH340串口线或者FT232串口线）：
3.3 杜邦线或者导线
在需要自己焊接的场景，准备一些必须的导线或者杜邦线。
3.4 CP2102 模块 USB 转 TTL 串口工具
购买链接（注意：请选购 CP2102 版本)
Air700ECQ 核心板串口与串口转 USB 工具硬件三线连接说明，如下图：
Air700ECQ 核心板 串口转 USB 工具(引脚定义，可查看电路板顶层丝印)
P14 (UART1_TXD) <------------------------->RXD
P15 (UART1_RXD) <------------------------->TXD
GND (GND)<---------------------------------->GND
