本地脚本控制灯的亮和灭
介绍
用Air780E的本地脚本控制灯的亮和灭
编写脚本
(一)选择灯的引脚
使用合宙的LuatOS脚本编写程序,只需要两个API即可实现控制小灯的功能。
首先我们选择Air780E开发板的27号引脚来控制NET指示灯的亮灭。NET灯在开发板上的位置如下:
(二)程序编写
程序demo:用Air780E的本地脚本控制灯的亮和灭
在主程序编写前,这里我们需要提前了解一个概念,就是LuatOS中的协程,我们可以将类比RTOS中的线程来理解。不同的点在于LuatOS的协程没有任务优先级,所以每个任务都需要有阻塞或延时来给其他任务运行的时间。
如果不了解RTOS没关系,接下来我给您打个比方:
想象你在厨房里做饭,有几个菜要同时准备。你先开始煮汤(相当于启动协程A),但煮汤需要时间,你不能一直盯着它,所以你决定在汤煮的时候去切菜(启动协程B)。切完菜,你又去检查一下汤的状态(协程A恢复执行),接着你又去炒菜(启动协程C)。每道菜都是分阶段完成的,但你不会等一道菜完全做好才开始另一道,而是根据每道菜的需要,交替地进行。
协程就像你在厨房里同时处理多个菜的过程。每个菜的步骤可以随时暂停(比如汤在煮的时候,你可以去做别的,程序中就是使用延时或阻塞),然后在适当的时机继续进行。而每次暂停和恢复都是有条件的(延时或阻塞结束),比如汤煮开了你才会回来继续处理它。
如果你现在不理解没关系,先用起来慢慢就理解了^_^。
创建一个协程:
sys.taskInit(function()
--程序写在这里,就会被协程执行
end)
主程序编写,一共就两个API,一个是gpio.setup(),另一个是gpio.toggle():
PROJECT = "GPIO_TEST"
VERSION = "1.0.0"
--除了sys和sysplus库需要require,其他的底层库不需要require了
sys = require("sys")
--[[
参数1:27代表27号引脚
参数2:0代表输入模式
参数3:gpio.PULLUP代表上拉模式
]]
gpio.setup(27, 0, gpio.PULLUP)
sys.taskInit(function()
-- 写一个while循环,让小灯一直亮灭
while 1 do
-- 翻转27号引脚的状态
gpio.toggle(27)
-- 延时1秒
sys.wait(1000)
end
end)
sys.run()
烧录代码到硬件
(1)正确连接电脑和4G模组电路板
使用带有数据通信功能的数据线,不要使用仅有充电功能的数据线;
(2)识别4G模组的BOOT引脚
在下载之前,要用模组的BOOT引脚触发下载, 也就是说,要把4G模组的BOOT引脚拉到 1.8v,或者直接把BOOT引脚和VDD_EXT引脚相连。我们要在按下BOOT按键时让模块开机,就可以进入下载模式了。
具体到 Air780E开发板,
1、当我们模块没开机时,按着BOOT键然后长按PWR开机。
2、当我们模块开机时,按着BOOT键然后点按重启键即可。
(3)识别电脑的正确端口

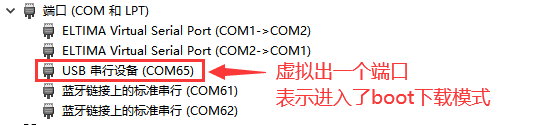

判断是否进入BOOT模式:模块上电,此时在电脑的设备管理器中,查看串口设备, 会出现一个端口表示进入了boot下载模式,如下图所示:
一旦进入了boot下载模式,表示硬件连接上已经处于就绪状态,此时就可以使用Luatools工具进行烧录了!
(4)新建项目
首先,确保你的 Luatools 的版本,上大于 2.2.13 版本的。
在 Luatools 的左上角上有版本显示的,如图所示:
Luatools 版本没问题的话, 就点击 LuaTOols 右上角的“项目管理测试”按钮,如下图所示:
这时会弹出项目管理和烧录管理的对话框,如下图:
1、新建一个项目
注意:这里截图使用的hello world项目的烧录教程,烧录的时候要将脚本换成本次demo的。
(5) 开始烧录
选择Air780E板子对应的底层core和刚改的main.lua脚本文件。下载到板子中。
点击下载后,我们需要进入boot模式才能正常下载,在(3)(4)小节已经介绍了如何进入boot模式。
烧录问题排查
如果你在烧录过程中遇到了问题, 请点击如下链接,进行烧录的问题排查。
验证功能
将程序下载进开发板之后(程序下载可参考上一节烧录代码章节),即可看到NET灯每隔1秒闪烁一次。
总结
本节我们学会了使用脚本控制开发板上的网络指示灯的亮灭。
