天线设计指导

Air8101 工业引擎天线区域说明；

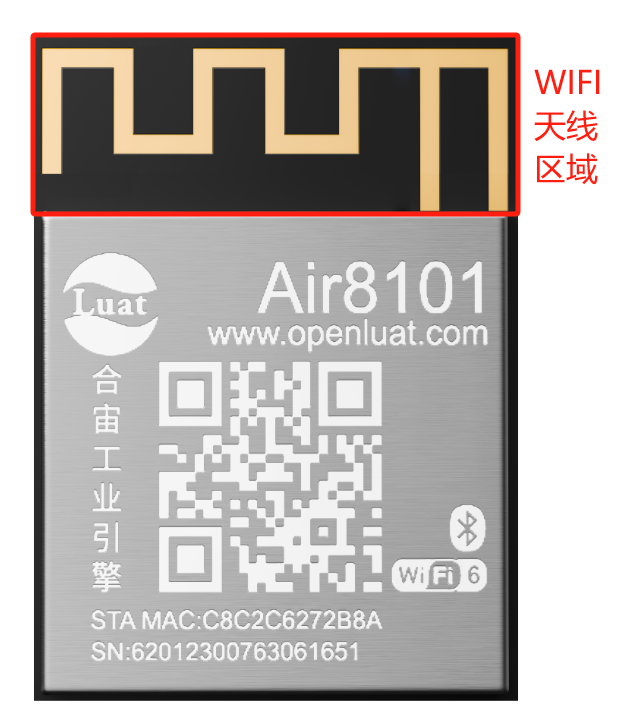

   Air8101工业引擎屏蔽盖上方有宽18mm，高6mm的一个区域，即下图红框范围内的区域，这块区域就是工业引擎WIFI板载天线的区域；

   WIFI板载天线的主体是黄色高亮的覆铜走线，这个区域的PCB所有层均做净空不覆铜处理。

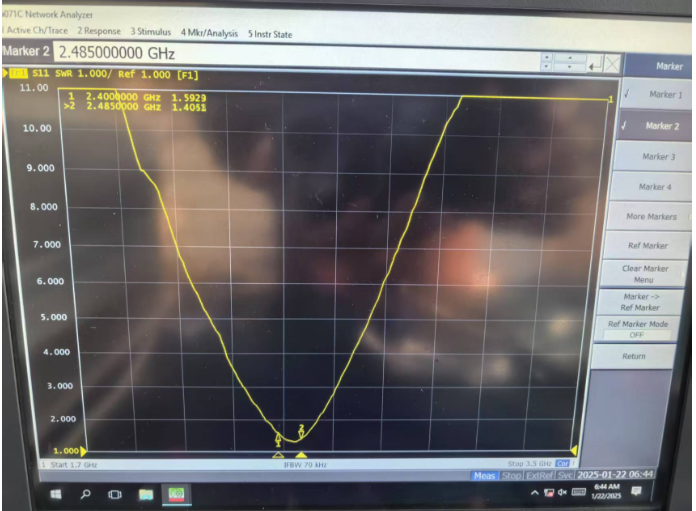

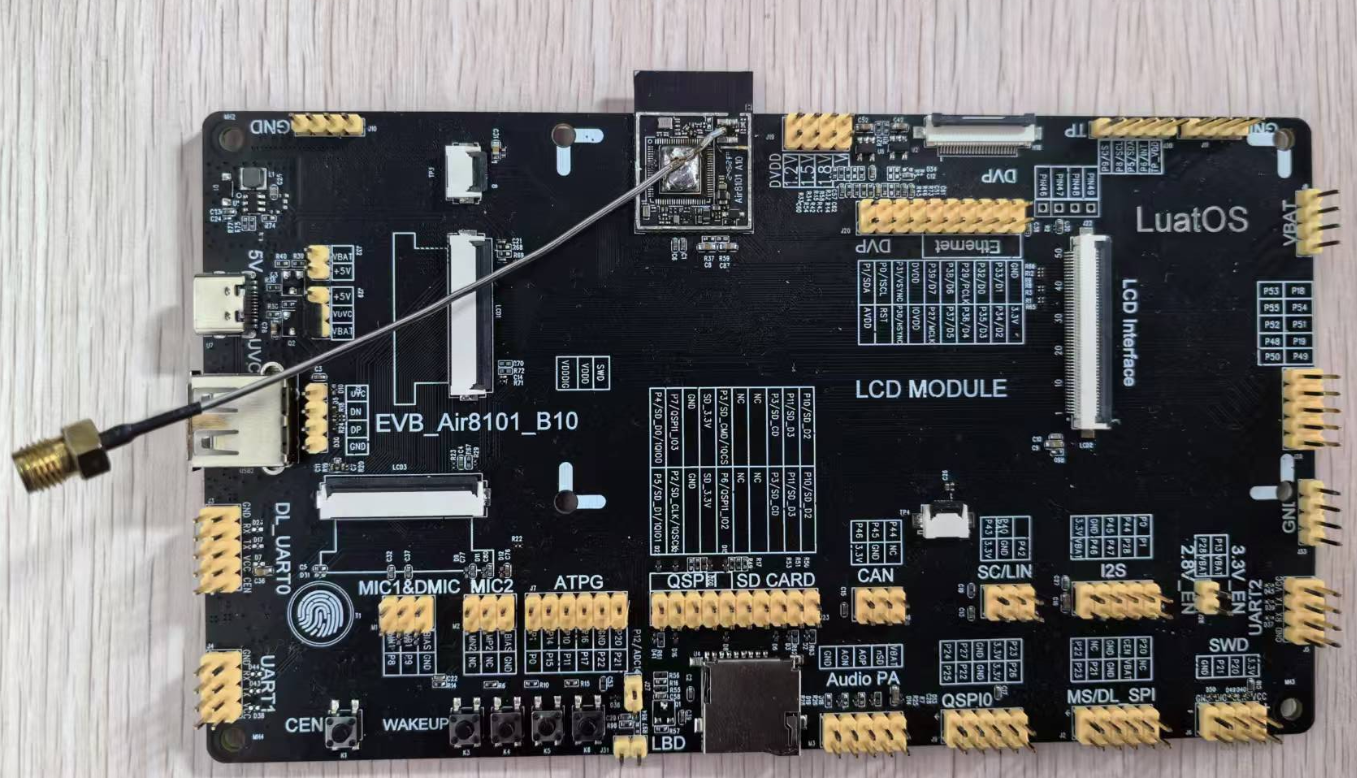

Air8101 工业引擎在开发板上测试 SWR 小于 1.6，完全可以满足日常使用；

为保证良好的天线性能，Air8101在大板也要保证天线附近区域的净空。Air8101工业引擎在大板上的布局有以下三种常见的情况；

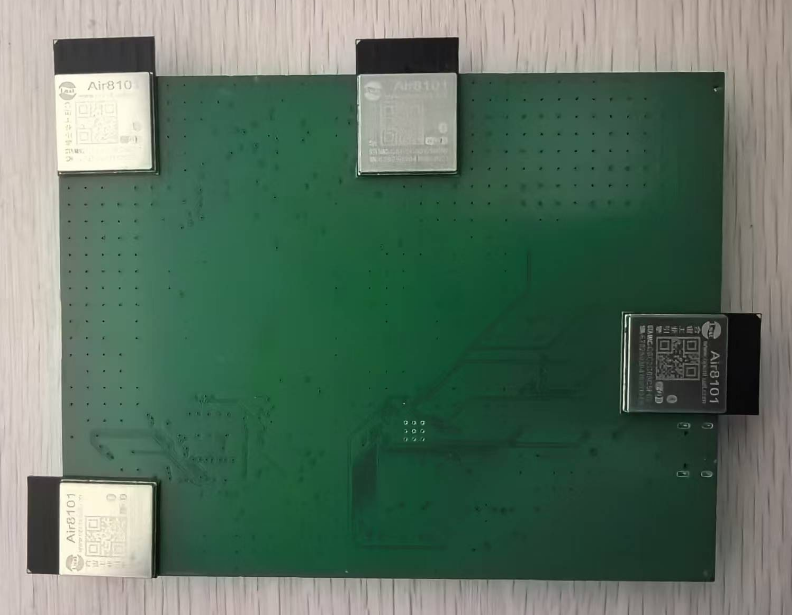

   Air8101工业引擎18mm*6mm的天线区域全部放在大板PCB板框外；

   这种情况下，在打板上不需要做任何净空处理，设计最简单。

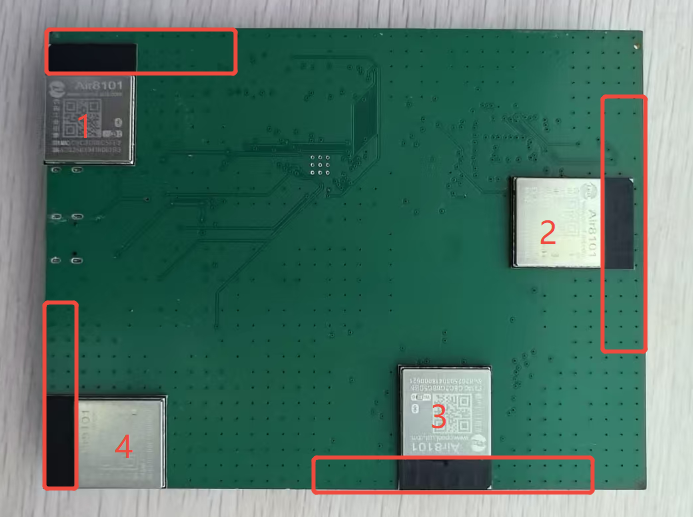

1），位置 1 放在大板拐角，但Air8101工业引擎天线距板边还有 2mm 空间，净空区要求（6+2）mm*36mm；

2），位置 2 放在大板中间部位，但Air8101工业引擎天线外延距板边还有 2mm 空间，净空区要求（6+2）mm*54mm；

3），位置 3 放在大板中间部位，但Air8101工业引擎天线外沿和板边一致，净空区要求 6mm*54mm；

4），位置 4 放在大板拐角，但Air8101工业引擎天线外沿和板边一致，净空区要求 6mm*36mm；

   从位置1,2描述可以看出如果Air8101的布局必须要往板内缩一些，那缩进去的部分也需要将PCB所有层全部做净空，不走线、不放置器件、不覆铜处理；

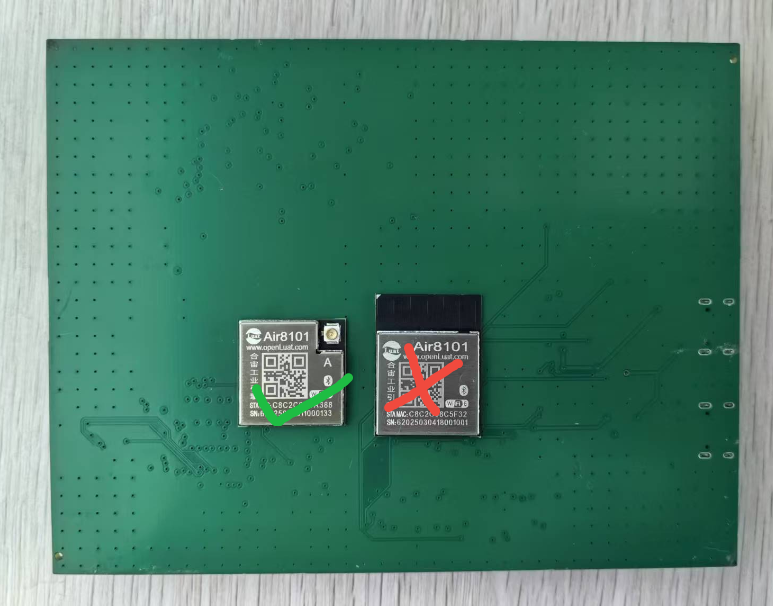

 如果Air8101工业引擎必须放置在大板内部，则没法保证天线性能；请选择Air8101A工业引擎通过1代IPEX座搭配FPC或者外置天线使用。

同频段天线间距需 ≥1/4 波长（如 2.4GHz 对应约 31mm）；以增强天线之间的隔离度；例如 4G 网络中的 B40 频段和 Air8101 的 2.4G 频段存在重叠，以下表格列举了 Air8101 的几种 WIFI 天线和几种 4G 天线组合使用时的注意事项

Air8101(A)的WIFI天线	4G天线	注意事项
集成板载PCB天线	外置FPC天线	1、一般来说，天线间距需≥1/4波长（约31mm），最终可以根据天线厂实际调试的数据适当修改间距； 2、使用产品整机到天线厂调试4G天线；
外置FPC天线	外置FPC天线	1、一般来说，天线间距需≥1/4波长（约31mm），最终可以根据天线厂实际调试的数据适当修改间距； 2、使用产品整机到天线厂调试WIFI天线和4G天线；
外置棒状天线	外置FPC天线	没有什么特别注意事项，可以根据自己的产品结构自行设计，最终可以根据天线厂实际调试的数据整改；
集成板载PCB天线	外置棒状天线	没有什么特别注意事项，可以根据自己的产品结构自行设计，最终可以根据天线厂实际调试的数据整改；
外置FPC天线	外置棒状天线	没有什么特别注意事项，可以根据自己的产品结构自行设计，最终可以根据天线厂实际调试的数据整改；
外置棒状天线	外置棒状天线	没有什么特别注意事项，可以根据自己的产品结构自行设计，最终可以根据天线厂实际调试的数据整改；
