作者：朱天华 | 最后修改：2025-08-05
I2C 接口；
Air8101 可支持两路 I2C 接口如下：
I2C1 请根据复用情况自行选择合适的端口；
Air8101 I2C 接口特性：
- 兼容 Philips I2C 标准协议
- 支持 Fast mode （400Kbps）和 Slow mode（100Kbps）
- 支持 master 和 slaver 模式
- 支持 16 字节 TX FIFO 和 16 字节 RX FIFO
- 理论上最多可支持 127 个从设备
I2C 的参考电路如下：

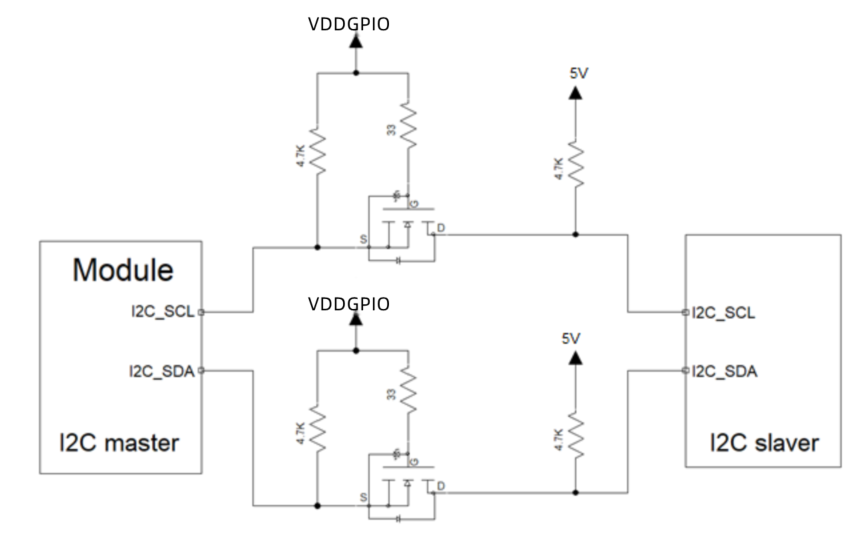

Air8101 的 I2C 接口电压是 3.3V 可配置，能够满足大部分外设的直接需求，但是如果要和 5V 或者以上电平的外设通信，那就必须要加电平转换电路：
上图推荐用模块输出的VDDGPIO作为上拉电平，电平转换用的NMOS管必须选用结电容小于50pF的型号，推荐型号如下：
