I2S 接口

作者：朱天华　|　最后修改：2025-08-05

Air8101 模块集成 3 个 I2S 接口，接口定义如下：

需要注意的是模块 PIN75 做为 I2S_MCLK 是固的，可以和任意一组 I2S 接口组合；

I2S 接口特性如下：

• 支持主模式和从模式；
• 采样率 8KHZ-384KHZ；
• 支持全双工或者半双工；
• 12-bit 可编程预分频器；

支持多种 I2S 协议；

• I2S 飞利浦标准
• MSB 标准（左对齐）；
• LSB 标准（右对齐）；
• PCM 标准；

12S 参考电路；

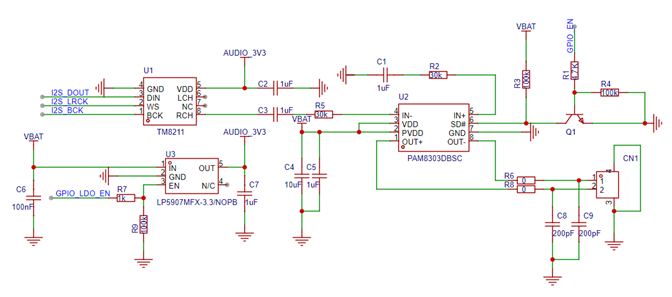

下图是三线数模转换芯片 TM8211+PAM8303DBSC 功放的参考设计电路；
