Air780EP模块AT开发FOTA远程升级指南

简介

AT版本的远程升级主要是对AT固件进行升级,实际方式为通过合宙官方IOT平台升级或者使用自己搭建的服务器进行升级服务。

合宙IOT平台配置

此为合宙IOT平台对应链接。

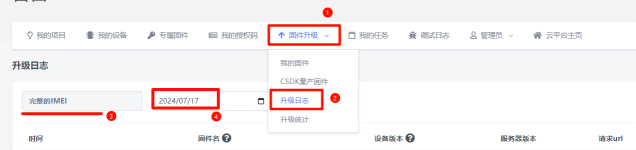

升级日志 —— 如何查看

image-20240717195710315

升级日志 —— 响应码列表

响应码 响应信息 问题以及解决办法 云平台日志结果
3 无效的设备 检查请求键名(imei小写)正确性
17 无权限 设备会上报imei、固件名、项目key。 服务器会以此查出设备、固件、项目三 条记录, 如果 这三者不在同一个用户名下,就会认为无权限。 设备不在项目key对应的账户下, 可寻找合宙技术支持查询该设备在哪个账户下, 核实情况后可修改设备归属 无权限
21 21 不允许从1.0.2升到1.0.3 21
25 无效的项目 productkey不一致,检查是否存在拼写错误, 检查模块是否在本人账户下,若不在本人账户下,请联系合宙工作人员处理 未找到项目
26 无效的固件 固件名称错误,项目中没有对应的固件。用户自己修改了固件名称,可对照升级日志中设备当前固件名与升级配置中固件名是否相同(固件名称,固件功能要完全一致,只是版本号不同)。 找不到固件
27 已是最新版本 1、设备固件版本高于云平台 2、固件版本设备脚本版本高于云平台版本 3、用户项目升级配置中未添加该设备 4、云平台升级配置中,是否升级配置为否 已是最新版本 设备不在配置的升级设备列表中
40 循环升级 云平台进入设备列表搜索被禁止的imei,解除禁止升级就好了。 云平台防止模块在升级失败后,反复请求升级导致流量耗尽, 在模块一天请求升级六次后会禁止模块升级。可在平台解除。 检测到循环升级 (已禁止升级,请到设备列表解除)
43 请等待 云平台生成差分升级包需要等待, 一到三分钟后云平台生成完成差分包便可以请求成功。 正在生成版本,请等待
44 基础版本缺失 平台未收录设备固件(多为定制固件, 可寻找合宙技术支持人员添加,需提供定制固件邮件) 基础CORE版本缺失

使用默认项目名配置

客户在向合宙采购4G模块时,如果采购人员没有告知这批模块应该放在IOT平台的哪个产品下,合宙则会以采购人的手机号为账号,默认密码888888,需要创建一个"Air7XXF标准模块"的项目

注意:以"Air7XXF标准模块"命名的项目,为780EP模块AT版本默认FOTA请求升级的IOT项目。并将此次所采购的所有模块都放在这个项目下,如果模块没在该项目下或者需要更换项目请联系合宙工作人员。

image-20240717170337211

image-20240717170801369

配置流程

以780EP为例,获取AT固件版本,下载到本地后解压并将dfota.bin文件上传到dfota中。

  1. 在IOT平台-我的项目页面点击固件列表

image-20240717171857388

  1. 创建固件,上传对应文件

image-20240717171953820

image-20240717172137986

  1. 上传好文件之后会自动生成固件名称,不需要修改

image-20240719115057101

  1. 如果配置“升级全部设备”选项为“是”,则无需配置IMEI,按照上述内容配置即可。如果选择“否”,还需添加IMEI,如下图所示。

image-20240719115427277

AT指令触发升级

手动触发升级

如下模块从V1006升级到V1007的流程

image-20240719120249723

自动升级(默认24小时内自动触发)

自动升级是模块定期向后台发送升级请求,来获取新固件进行更新的,大致流程如下


可以通过AT+UPGRADE="PERIOD",60设置自动升级时间,这里设置为60s来作为演示

image-20240719121533301

使用自建项目名配置

客户从合宙采购完模块之后,注册登录合宙IOT平台,在IOT平台我的项目页面新建一个项目,并要求合宙工作人员将这批模块放入新建的项目中(客户本身无权限进行操作)。本示例就以“远程升级模块”为项目名进行远程升级。

image-20240717181017042

该项目下的模块可通过设备列表查看

image-20240717181116134

image-20240719121750007

配置流程

AT指令触发升级

手动触发升级

  1. 通过下方图示操作,找到对应项目的项目Key。

image-20240717182258793

  1. 复制项目Key,用AT+UPGRADE="KEY",ProductKey进行配置,其中ProductKey为对应项目Key

要注意的是该命令参数会写入nv,掉电保存

然后再发送AT+UPGRADE进行远程升级

image-20240719123348464

自动升级(默认24小时内自动触发)

自动升级是模块定期向后台发送升级请求,来获取新固件进行更新的,大致流程如下


可以通过AT+UPGRADE="PERIOD",60设置自动升级时间,这里设置为60s来作为演示

image-20240719124343704

自定义服务器升级

  • 使用自己的服务器来升级模块和使用iot平台升级最重要的区别是下载固件的来源不同。
  • 其实FOTA的过程是新老版本生成差分包再进行升级的过程,那么这个差分的过程在哪里呢?使用合宙iot平台升级,差分的过程在iot服务器后台,那使用自己的服务器该怎么办呢?答案当然是自己来完成差分的过程,放在服务器等待模块来下载。

差分包生成工具

​ 手动生成差分包的过程使用doc平台工具中的差分工具 差分工具

注意:升级文件为 xxxx.dfota.bin 文件

image-20240719130326634

下载生成的差分文件

image-20240717191819446

  • 本次我们从V1006升级到V1007需要准备各自的bin远程升级文件,上传完成后等待差分完成,下载得到的差分文件,这里将名字改为dfota_final_AirM2M_AirM2M_V1007.bin

配置流程

  • 把生成的固件放到服务器上,然后通过AT+UPGRADE="URL",""指令设置对应的URL链接。
  • 配置完差分包URL地址成功后,AT+UPGRADE 主动触发升级。
  • 升级流程如下,这里选择了USB的另外一个端口,可以上报模块的升级过程:

image-20240719131149930

恭喜你成功从V1006版本通过自定义服务器搭建FOTA服务的方式升级到了更新的V1007版本!


合宙支持AT功能的模组型号,除本文介绍的Air780EP外, 还有Air780EPA、Air201、Air780EQ、Air700ECQ、Air700EAQ、Air780EPT、Air780EPS等型号, 本文介绍的FOTA远程升级应用流程,同样也适用于这些型号。
