Air780EP模块LuatOS开发如何外挂一个Flash芯片

简介

采用sfud是一款开源的串行SPI Flash通用驱动库，LuatOS中集成了该库，可以调用sfud的api实现对各类SPI Flash的读写操作。

材料准备

1、Air780EP开发板一套。

2、一个使用SPI的flash模块，这里使用的是w25q型号。

接线

--[[
    W25Q        780EP使用小板,看板子上的丝印找到如下引脚
    CS          SPI_CS（GPIO8）
    DO          SPI_MISO（GPIO10）
    CLK         SPI_SCLK（GPIO11）
    DI          SPI_MOSI（GPIO9）
]]

程序介绍

API说明

创建一个Task协程

sys.taskInit(func, arg1, arg2, argN)

参数

传入值类型	解释
function	待执行的函数,可以是匿名函数, 也可以是local或全局函数
any	需要传递的参数1,可选
any	需要传递的参数2,可选
any	需要传递的参数N,可选

返回值

返回值类型	解释
task	协程对象

设置并启用SPI(对象方式)

spi.deviceSetup(id, cs, CPHA, CPOL, dataw, bandrate, bitdict, ms, mode)

参数

传入值类型	解释
int	SPI号,例如0
int	CS 片选脚,在w600不可用请填nil
int	CPHA 默认0,可选0/1
int	CPOL 默认0,可选0/1
int	数据宽度,默认8bit
int	波特率,默认20M=20000000
int	大小端, 默认spi.MSB, 可选spi.LSB
int	主从设置, 默认主1, 可选从机0. 通常只支持主机模式
int	工作模式, 全双工1, 半双工0, 默认全双工

返回值

返回值类型	解释
userdata	spi_device

初始化sfud

sfud.init(spi_id, spi_cs, spi_bandrate)/sfud.init(spi_device)

参数

传入值类型	解释
int	spi_id SPI的ID/userdata spi_device
int	spi_cs SPI的片选
int	spi_bandrate SPI的频率

返回值

返回值类型	解释
bool	成功返回true,否则返回false

获取flash设备信息表中的设备总数

sfud.getDeviceNum()

参数

无

返回值

返回值类型	解释
int	返回设备总数

获取flash设备信息表

sfud.getDeviceTable()

参数

无

返回值

返回值类型	解释
userdata	成功返回一个数据结构,否则返回nil

获取 Flash 容量和page大小

sfud.getInfo(flash)

参数

传入值类型	解释
userdata	flash Flash 设备对象 sfud.get_device_table()返回的数据结构

返回值

返回值类型	解释
int	Flash 容量
int	page 页大小

先擦除再往 Flash 写数据

sfud.eraseWrite(flash, addr,data)

参数

传入值类型	解释
userdata	flash Flash 设备对象 sfud.get_device_table()返回的数据结构
int	addr 起始地址
string	data 待写入的数据

返回值

返回值类型	解释
int	成功返回0

读取 Flash 数据

sfud.read(flash, addr, size)

参数

传入值类型	解释
userdata	flash Flash 设备对象 sfud.get_device_table()返回的数据结构
int	addr 起始地址
int	size 从起始地址开始读取数据的总大小

返回值

返回值类型	解释
string	data 读取到的数据

挂载sfud lfs文件系统

sfud.mount(flash, mount_point, offset, maxsize)

参数

传入值类型	解释
userdata	flash Flash 设备对象 sfud.get_device_table()返回的数据结构
string	mount_point 挂载目录名
int	起始偏移量,默认0
int	总大小, 默认是整个flash

返回值

返回值类型	解释
bool	成功返回true

获取文件系统信息

fs.fsstat(path)

参数

传入值类型	解释
string	路径,默认”/”,可选

返回值

返回值类型	解释
boolean	获取成功返回true,否则返回false
int	总的block数量
int	已使用的block数量
int	block的大小,单位字节
string	文件系统类型,例如lfs代表littlefs

打开文件

io.open (filename [, mode])

这个函数用字符串 mode 指定的模式打开一个文件。返回新的文件句柄。当出错时，返回 nil 加错误消息。

mode 字符串可以是下列任意值：

"r": 读模式（默认）；
"w": 写模式；
"a": 追加模式；
"r+": 更新模式，所有之前的数据都保留；
"w+": 更新模式，所有之前的数据都删除；
"a+": 追加更新模式，所有之前的数据都保留，只允许在文件尾部做写入。

mode 字符串可以在最后加一个 'b' ，这会在某些系统上以二进制方式打开文件。

参数

传入值类型	解释
string	文件路径
string	模式

读取整个文件,请注意内存消耗

io.readFile(path, mode, offset, len)

参数

传入值类型	解释
string	文件路径
string	读取模式, 默认 “rb”
int	起始位置,默认0
int	读取长度,默认整个文件

返回值

返回值类型	解释
string	文件数据,若文件不存在会返回nil

将数据写入文件

io.writeFile(path, data)

参数

传入值类型	解释
string	文件路径
string	数据

返回值

返回值类型	解释
boolean	成功返回true, 否则返回false

时间戳函数

os.time(mytime)

参数

传入值类型	解释
table	日期时间的table
return	时间戳

程序demo讲解

1、初始化

初始化SPI和sfud。

spi_flash = spi.deviceSetup(spi_id,pin_cs,0,0,8,20*1000*1000,spi.MSB,1,0)
log.info("sfud", "spi_flash", spi_flash)
local ret = sfud.init(spi_flash)

2、直接读写或挂载sfud lfs文件系统

直接读写或者挂载sfud lfs文件系统开关

-- 直接读写
local test_sfud_raw = false
-- 挂载sfud lfs文件系统
local test_sfud_mount = true

3、直接读写

调用函数sfud.eraseWrite()先擦除指定地址再写入，然后调用sfud.read()读取指定地址的数据。

-- 对于1024地址，先擦除，再向flash中写数据
log.info("sfud.eraseWrite",sfud.eraseWrite(sfud_device,1024,"luatos-sfud1234567890123456789012345678901234567890"))
-- 读取数据，起始地址1024，读取大小4字节
log.info("sfud.read",sfud.read(sfud_device,1024,4))

4、挂载sfud lfs文件系统

挂载sfud lfs系统

local ret = sfud.mount(sfud_device,"/sfud")

5、操作文件

-- 删除文件
os.remove("/sfud/test2")
-- 将数据写入文件
io.writeFile("/sfud/test2", "LuatOS")
-- 以追加的方式打开文件
local f = io.open("/sfud/test2", "a+")
-- 向文件中写入日期数据
f:write(" - " .. os.date())
-- 关闭文件
f:close()

效果展示

1、下载固件和脚本

2、在Luatools工具中查看效果

常见问题

1、为什么我这里运行会出现 "attempt to index a nil value (global 'spi')"的错误

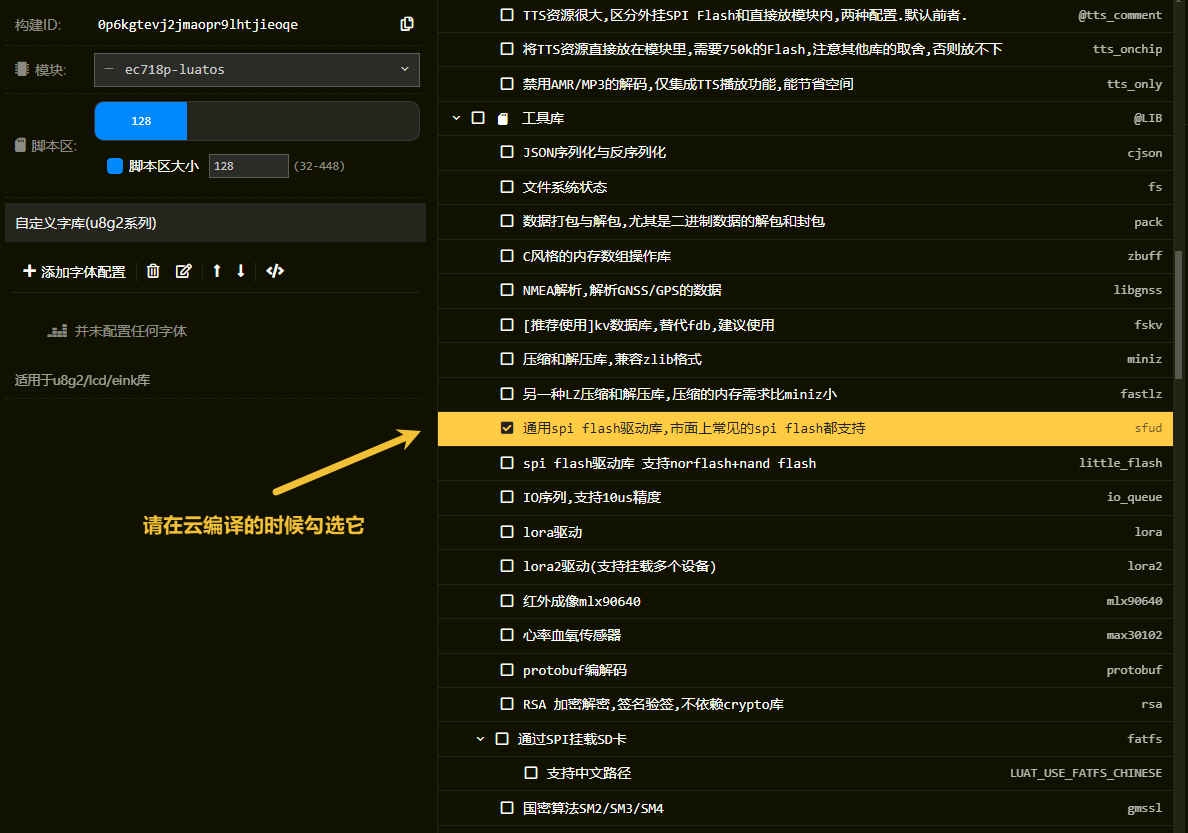

一些客户由于自己业务有定制需求，所以用的固件是通过云编译出来的，如果出现了这个报错，可以在云编译的时候确认下是否有勾选sfud库。

2、接线都正确，但为什么在初始化的时候还是失败

需要检查下对应flash芯片工作电压是多少

780EP硬件可通过IO_SET引脚控制GPIO电压，IO_SET脚连接3.3V，GPIO的电压就会变为3.3V，IO_SET脚连接1.8V同理。按需求进行硬件上的改动。

如果硬件不方便修改，则可以通过软件接口，pm.ioVol(pm.IOVOL_ALL_GPIO, 3300) 修改为3.3V，接口详情请在这里查看pm.ioVol接口说明
