如何烧录固件到开发板

作者：陈媛媛　|　最后修改：2026-08-13

一、本篇文章的目的

本篇文章重点介绍如何使用Luatools工具烧录固件到Air160X_V1.2 Turnkey开发板中。

二、准备软硬件环境

2.1 软件环境

2.1.1 Air160X_V1.2 Turnkey开发板固件

在烧录项目文件到Air160X_V1.2 Turnkey开发版之前，你需要准备好固件：

固件下载参考：Air1601 LuatOS 固件和 Demo

2.1.2 Air6205固件

固件下载参考：Air6205 LuatOS固件版本

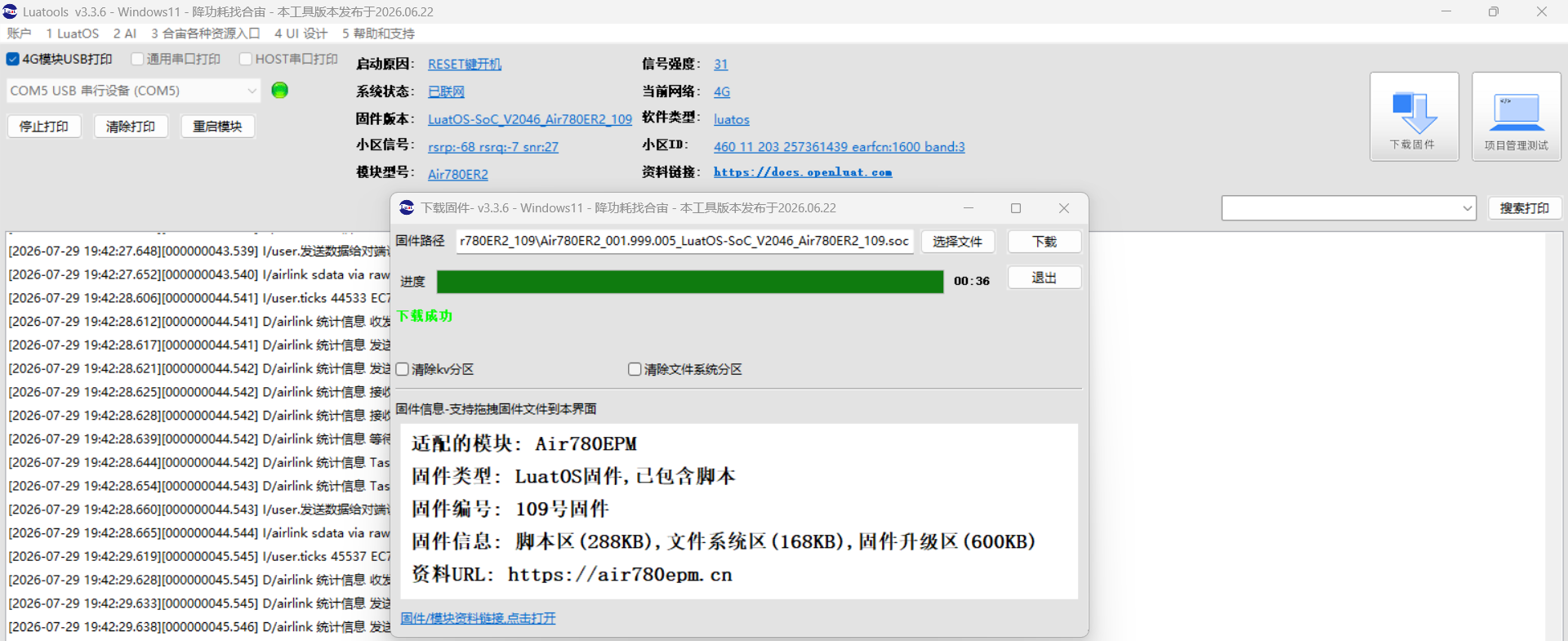

2.1.3 Air780ER2固件及脚本

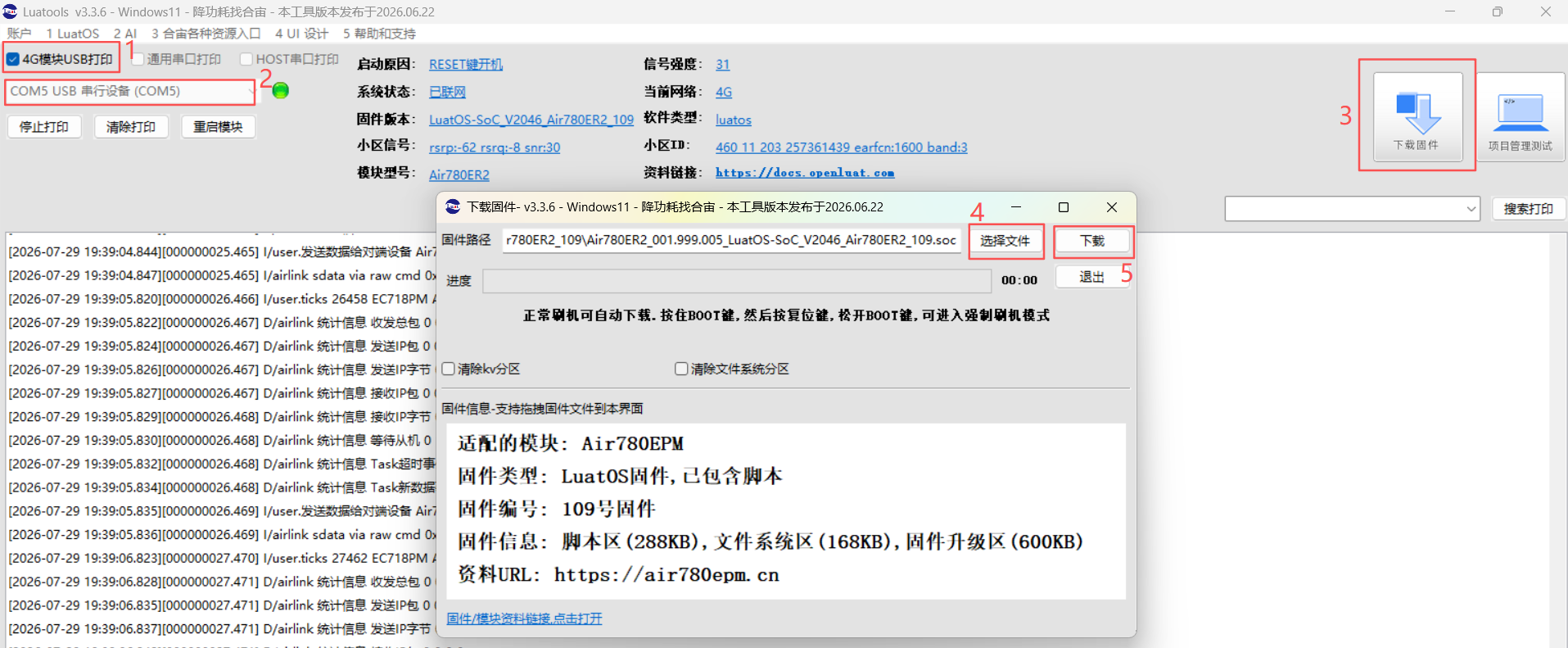

LuatOS-SoC_V2046_Air780ER2_109.soc

Air780ER2 模块出厂已预烧录量产固件，上电即可直接使用，无需额外烧录；仅在固件损坏、版本升级场景下需要重新烧录。

2.1.4 准备好Luatools工具

Luatools 作为由合宙所提供的调试工具，Luatools 支持最新固件获取、固件打包、trace 打印、单机烧录等功能

此工具适用于合宙所有 4G 模组， 4G + GNSS 模组和工业引擎系列。

LuaTools下载调试教程参考：LuaTools下载调试教程 - 合宙模组资料中心

2.2硬件环境

硬件环境参考：Air1601硬件环境清单

三、烧录固件到Air160X_V1.2 开发板中

Air160X_V1.2 Turnkey开发板通过 USB 连接到电脑。

3.1 烧录Air1601/Air1602 固件

通过串口烧录方式，烧录项目文件到EVB_Air160X_V1.2开发板

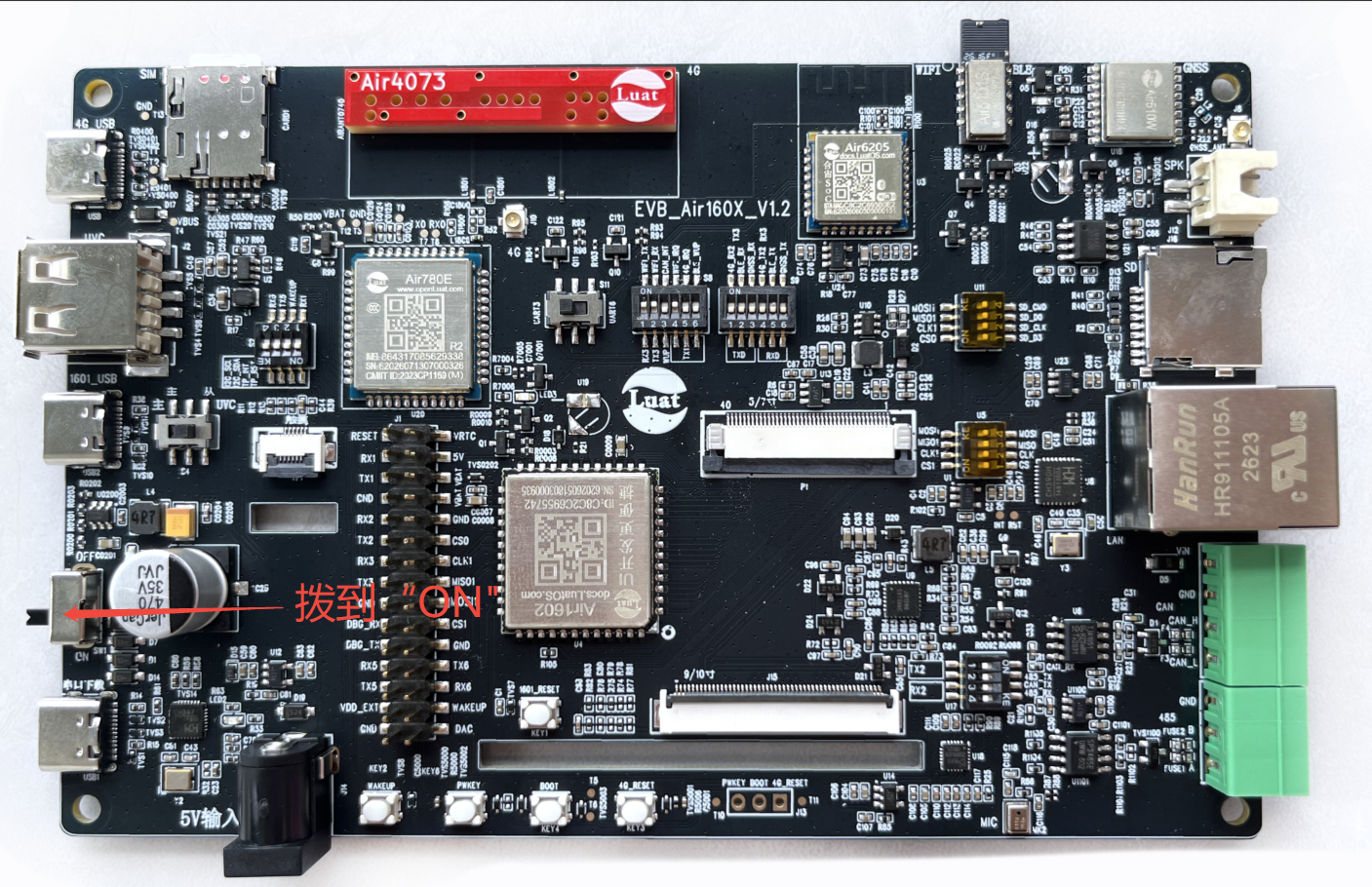

使用 type-C 数据线一端连接开发板 UBS 接口，另一端连接电脑 USB 接口，通过电脑的USB 接口直接给开发板供电。当开发板有外部供电时，电源指示灯会亮起，表示开发板已上电。

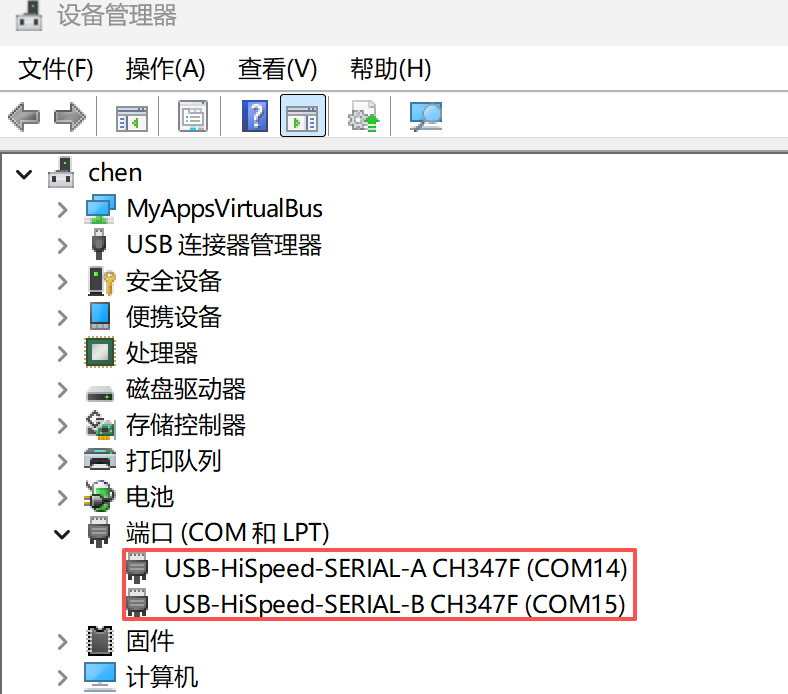

USB成功连接电脑后，电脑的设备管理器可以看到"USB-HiSpeed-SERIAL-A CH347F (COM14) "和"USB-HiSpeed-SERIAL-B CH347F (COM15)“两个端口，其中USB-HiSpeed-SERIAL-A CH347F (COM14)串口用于烧录 Air160X 模组固件，USB-HiSpeed-SERIAL-B CH347F (COM15)串口用于烧录 Air6205 模组固件。若未识别到端口，请先安装 CH347F 驱动程序。
