一、简要说明
Air1601 Turnkey开发板，包括Air1601开发板，AirVOC_1000气体传感器，AirSHT30温湿度传感器，可选配1024*600分辨率 5寸/7寸/10.1寸 RGB触摸屏、200W摄像头(AirCAMERA _1030)，如下图所示：
二、产品图片

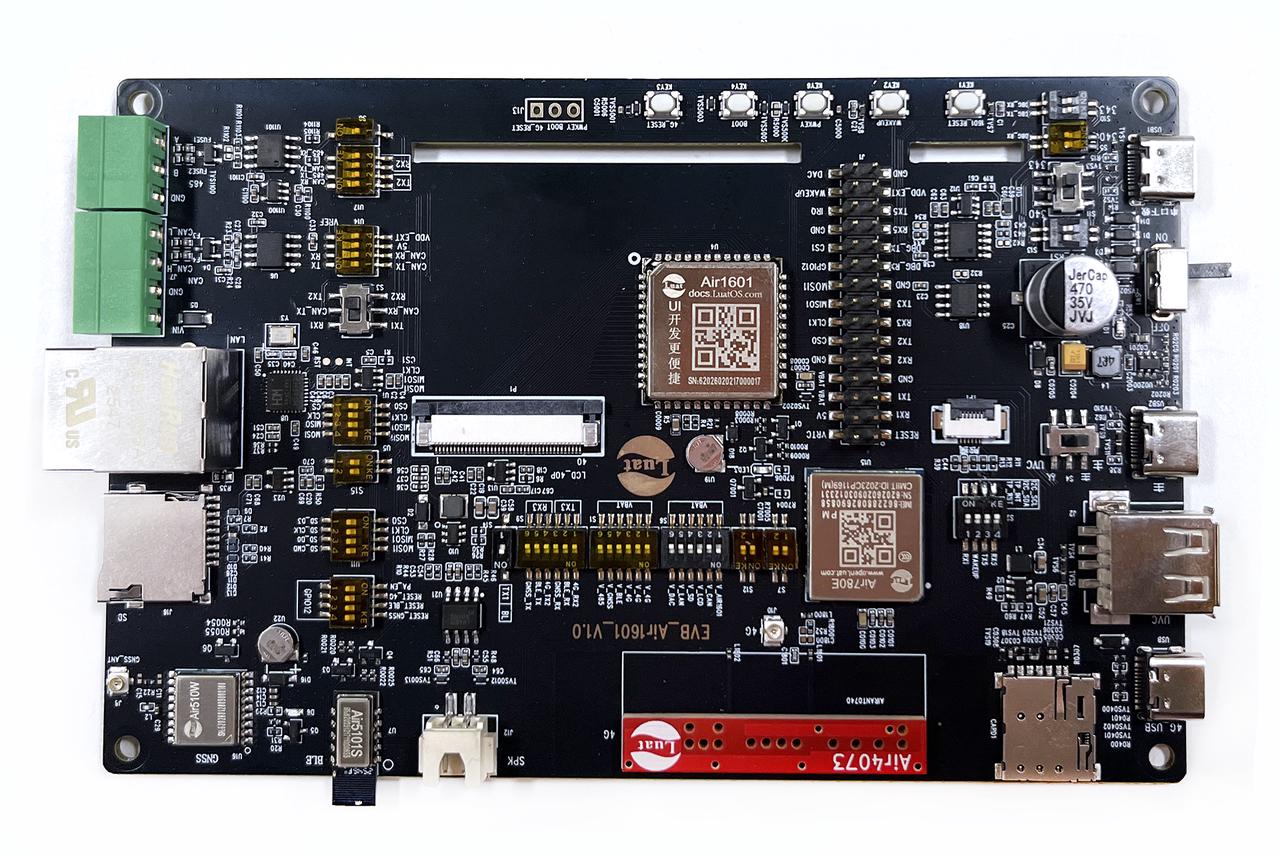

2.1 Air1601 开发板
2.2 显示+触摸屏

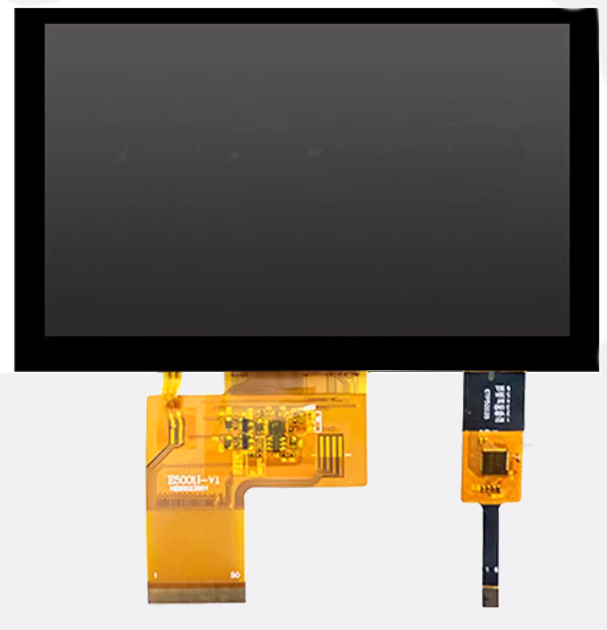

2.2.1 1024*600 分辨率横屏 5 寸 LCD+ 触摸面板

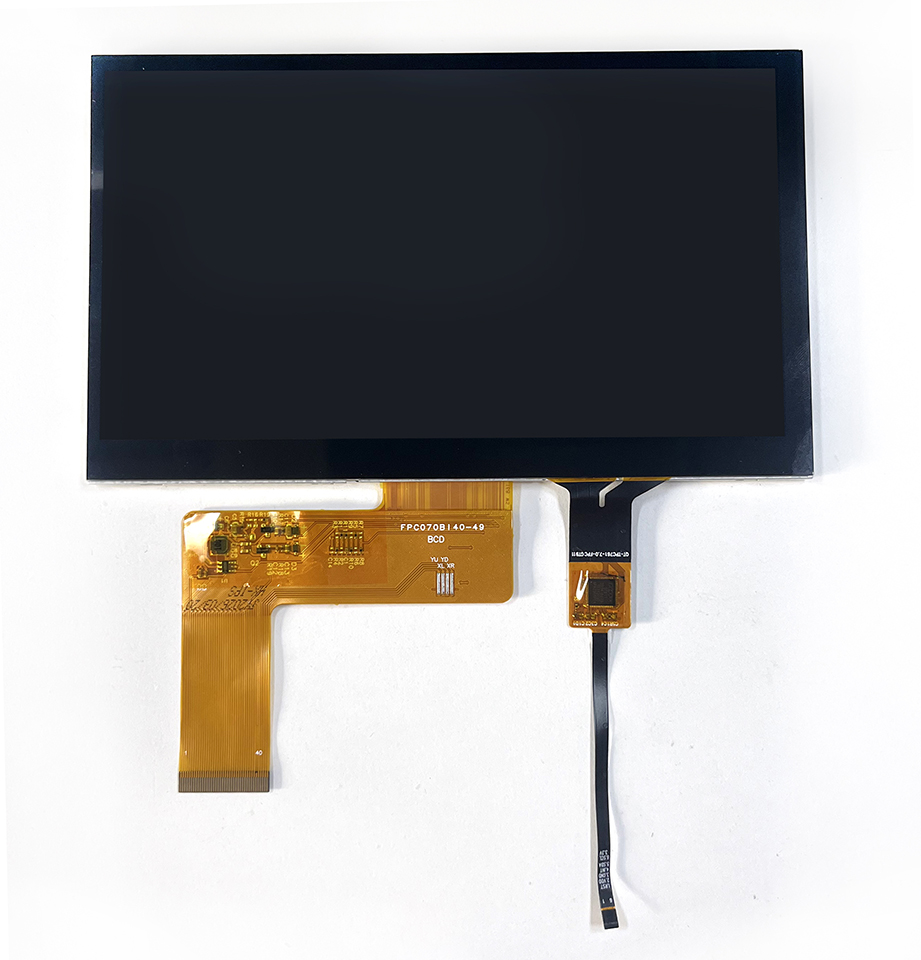

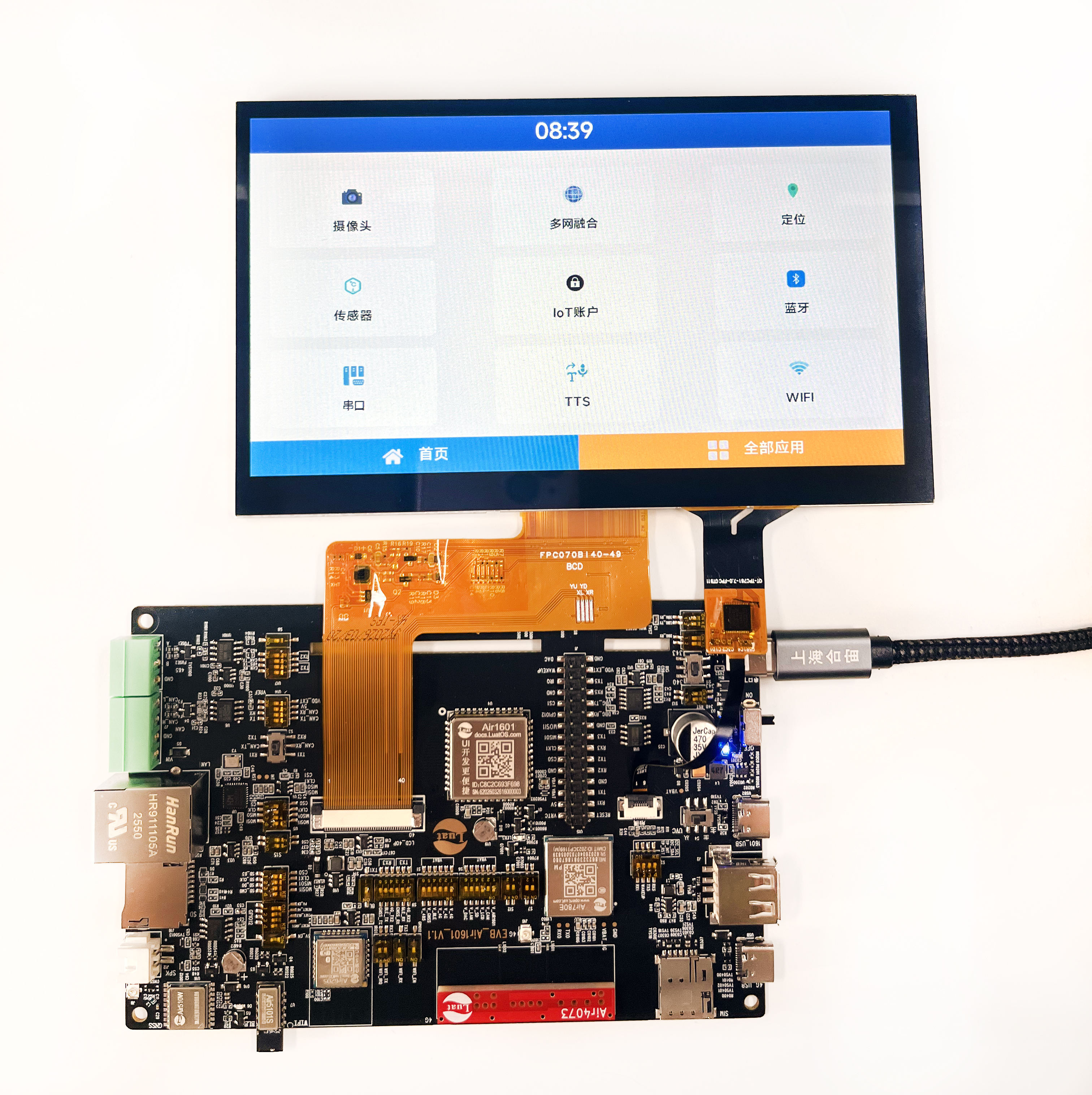

2.2.2 1024*600 分辨率横屏 7 寸 LCD+ 触摸面板

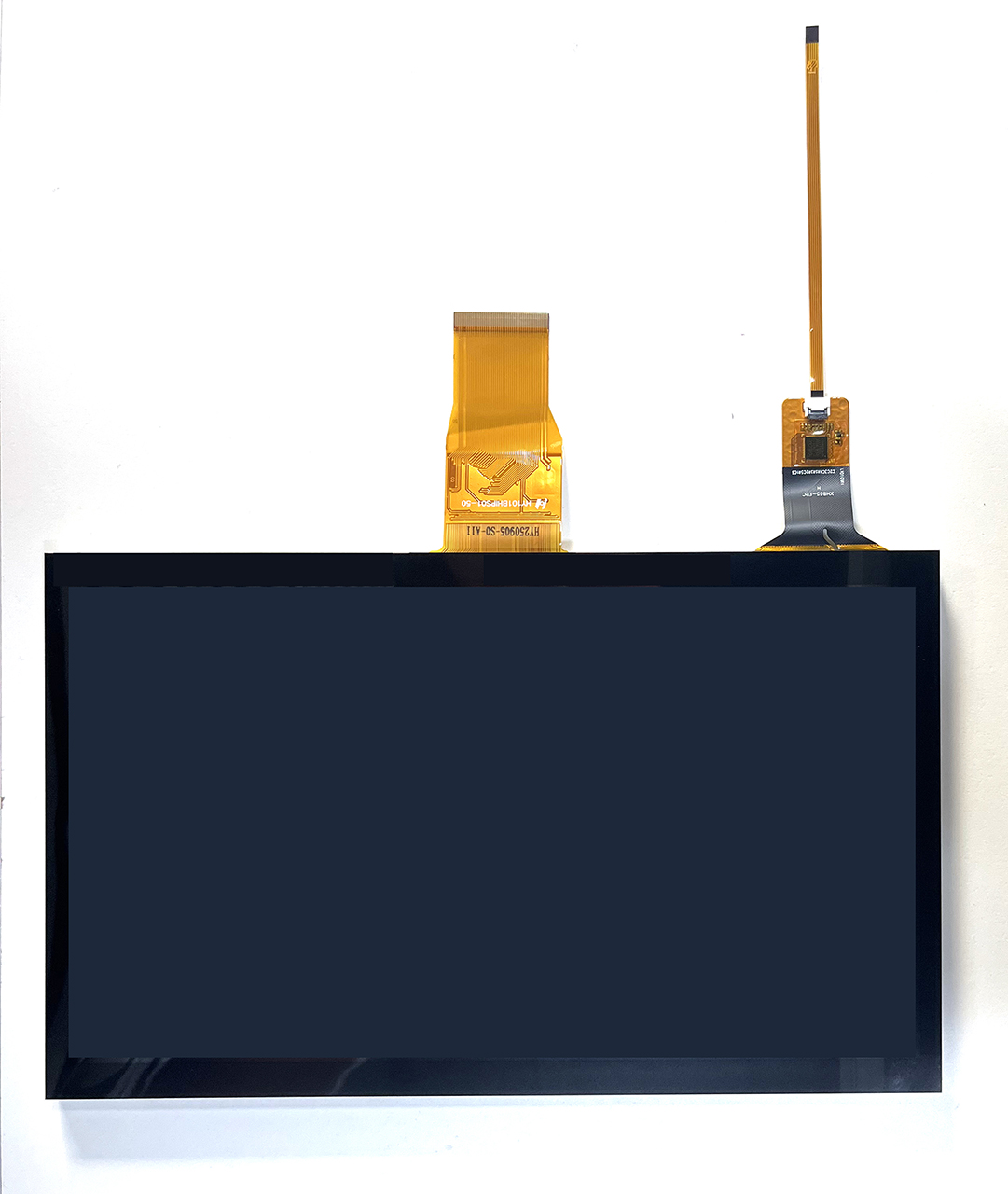

2.2.3 1024*600 分辨率横屏 10.1寸 LCD+ 触摸面板

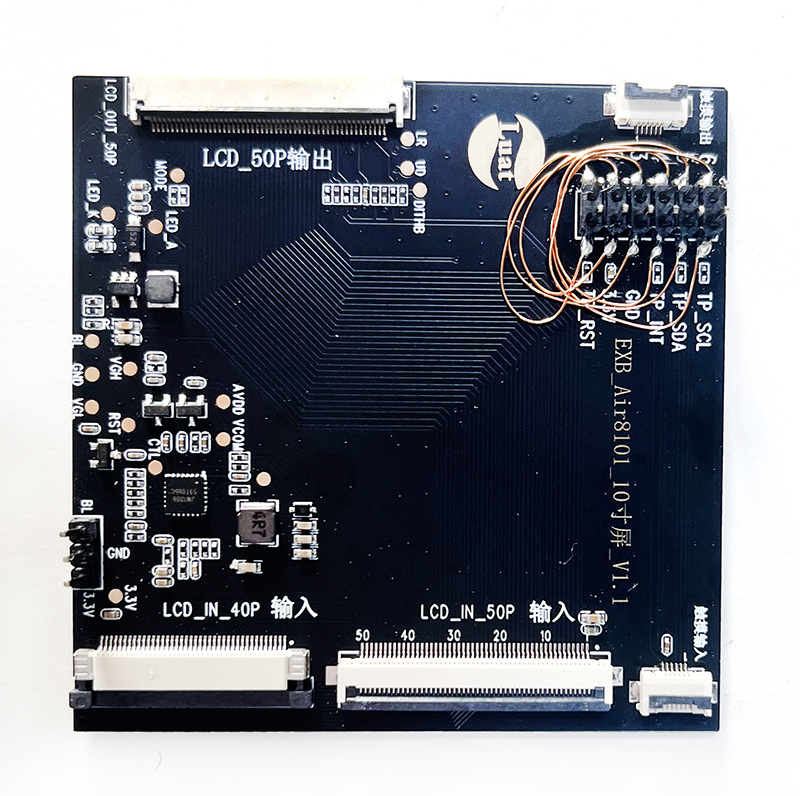

10寸屏转接板

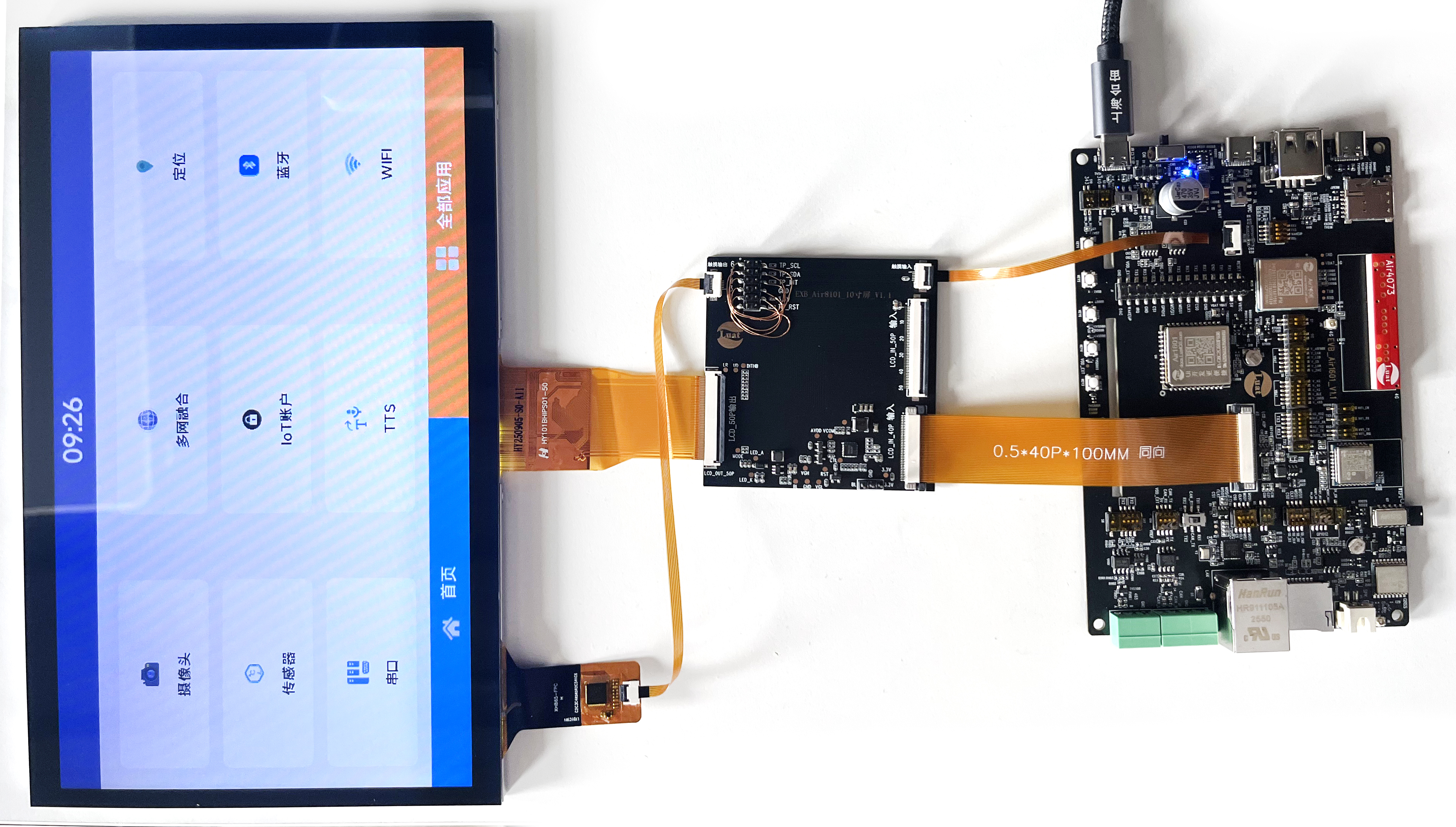

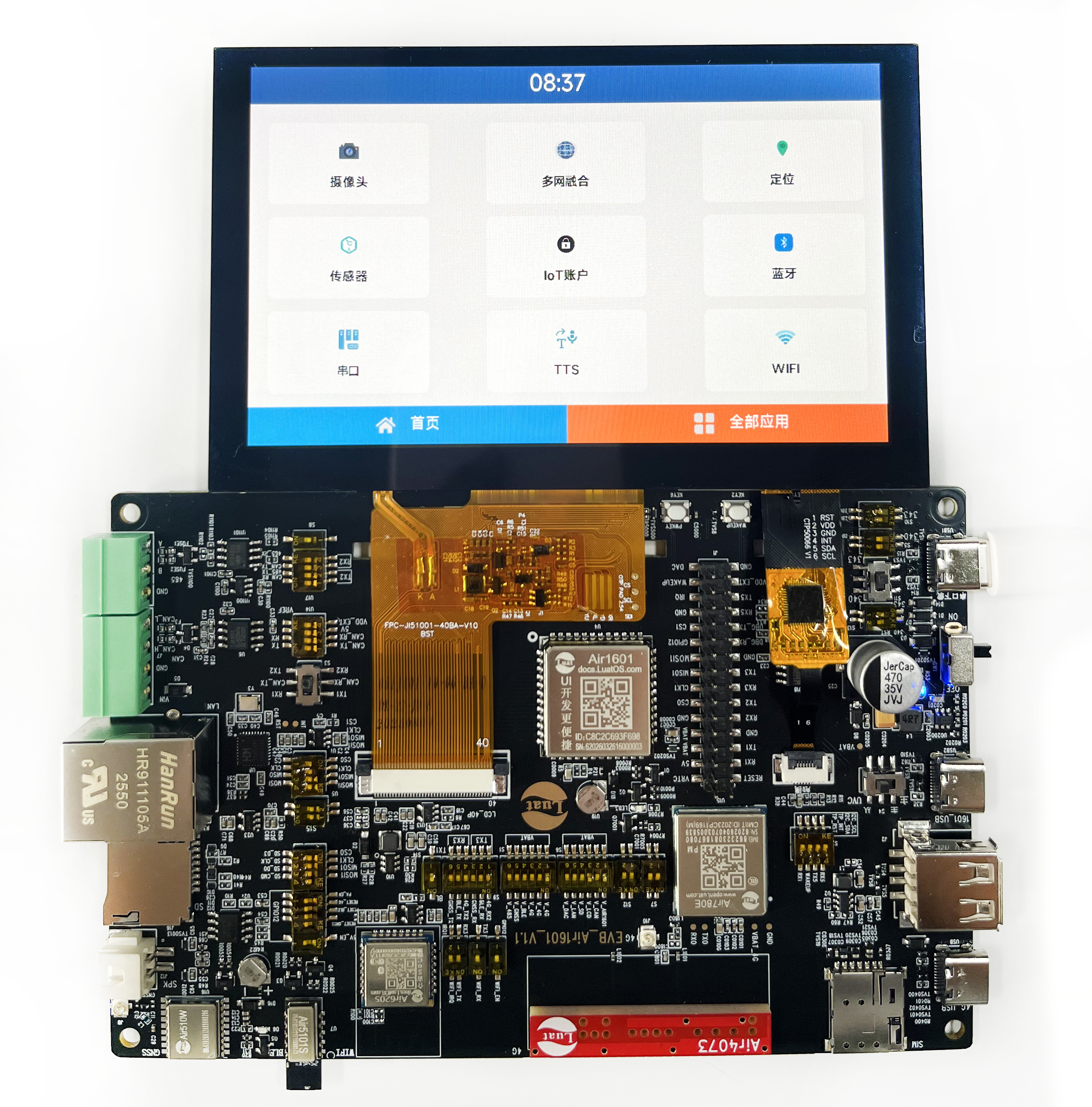

屏幕装好效果图

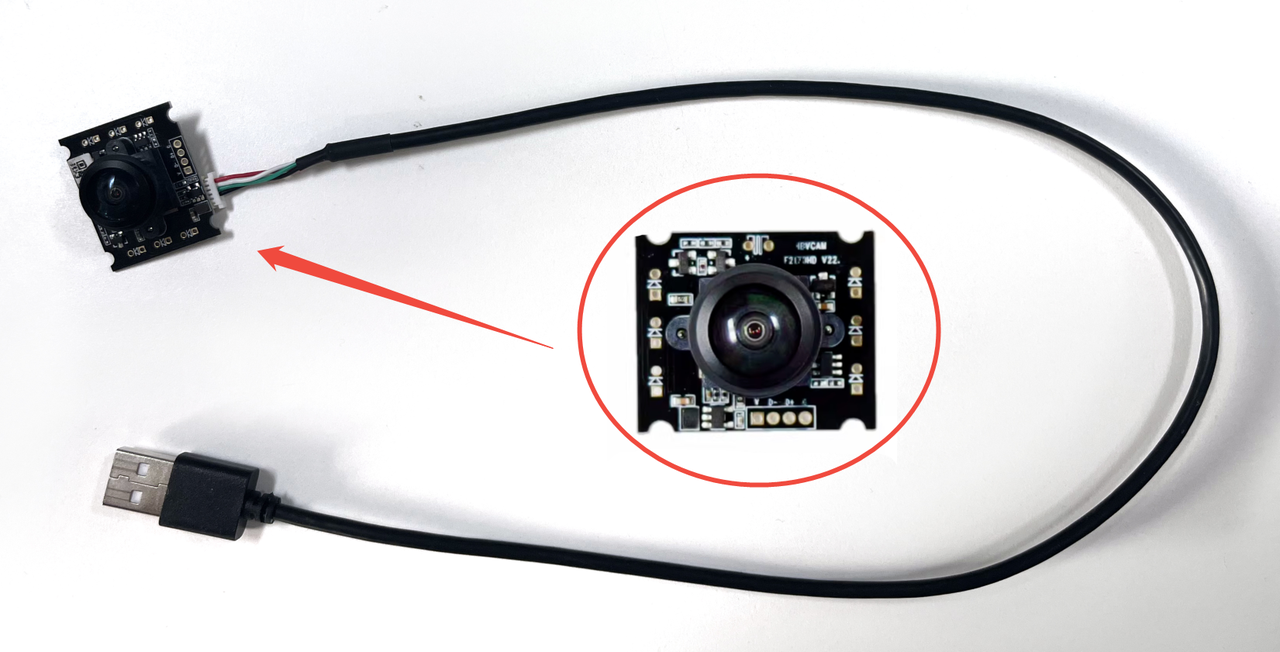

2.3 AirCAMERA_1030 200万像素拍照

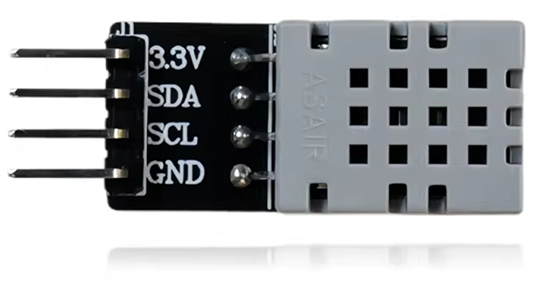

2.4 AirSHT30_1000 温湿度传感器小板

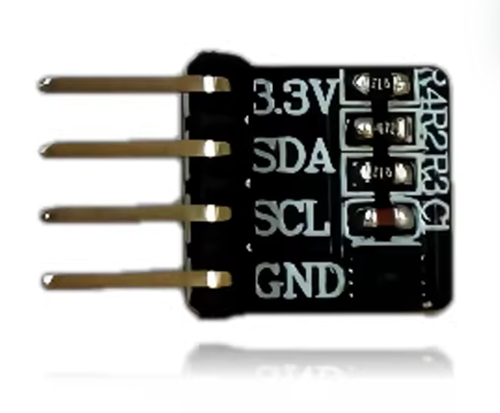

2.5 AirVOC_1000 VOC气体传感器小板
三、相关资料
Air1601开发板详细资料参考：Air1601 硬件资料 Air1601系列整机开发板对应资料
AirVOC_1000气体传感器详细资料参考：合宙标准配件 AirVOC_1000 使用说明
AirSHT30温湿度传感器：AirSHT30_1000 - 合宙模组资料中心
200W摄像头(AirCAMERA _1030)：AirCAMERA_1030 - 合宙模组资料中心
四、硬件接线
Air1601 Turnkey开发板和AirSHT30_1000、AirVOC_1000的硬件接线方式为：
| Air1601 Turnkey开发板 | AirSHT30_1000 | AirVOC_1000 |
|---|---|---|
| VDD_EXT | 3V3 | 3V3 |
| GND | GND | GND |
| GPIO8（CS0） | SDA | SDA |
| GPIO14(CS1) | SCL | SCL |
完整接线、组装以及注意事项如下图所示：
