Air6205 Wifi模组（AirLink）产品简介

作者：王棚嶙　|　最后修改：2026-04-18

你需要一款小体积，搭配主控使用的WiFi & 蓝牙双模模组

一、产品概述

Air6205+Air780EHM=Air8000W

合宙 Air6205 是一款专为物联网设备打造的高性价比 WiFi & 蓝牙双模模组，源于 Air8000W 产品形态的功能拆分，将原产品中的 WiFi 部分独立设计，成为一款功能聚焦于纯数据传输的 WiFi 模块。

Air6205 可通过 SPI 接口与合宙 780 系列、1601 系列 MCU 灵活搭配，为客户提供多样化的硬件组合方案，无需大幅改动现有硬件设计即可实现功能扩展。 Air6205 采用工业级设计标准，兼顾高性能与低功耗，支持 WiFi 6 与蓝牙 5.4 双模通信，适配智能家居、工业数据采集、便携智能设备等多场景应用，以灵活的封装和天线方案、丰富的硬件接口，满足不同客户的定制化需求。

Air6205 核心参数如下：

1.1 WiFi 核心参数

  • WiFi 版本： WiFi 6，2.4GHz 频段，支持 20/40MHz 带宽

  • 通信能力： 支持 STA（客户端，仅连接 1 个 AP）、SoftAP（热点，典型支持 6-8 个 STA 客户端同时连接）模式

  • 发射功率： 最高 +21dBm，兼顾传输距离与功耗

  • 共存设计： 集成蓝牙 / Wi-Fi 共存 (PTA) 机制，避免射频干扰

1.2 蓝牙核心参数

  • 蓝牙版本： 双模蓝牙 5.4（与 Wi-Fi 共享射频）

  • 发射功率： 最高 +15dBm（典型值 + 6dBm）

  • 接收灵敏度： -97dBm (LE 1Mbps)

  • 核心功能： 支持 BLE 功能，适配低功耗蓝牙应用场景

1.3 硬件基础参数

  • 存储配置： 4MB Flash + 640KB RAM

  • 供电电压： 2.0V ~ 4.35V（典型值 3.3V）

  • 工作温度： -40℃ ~ +85℃，满足工业级环境使用要求

1.4 接口资源：

  • 可用 GPIO：21 个

  • UART 接口：2 路

  • DBG 接口：1 路

  • SPI 接口：1 路

二、硬件设计与封装特性

Air6205/Air6205A 只在封装上有区别 模块硬件设计提供两种邮票孔封装版本，兼顾兼容性与灵活的天线方案

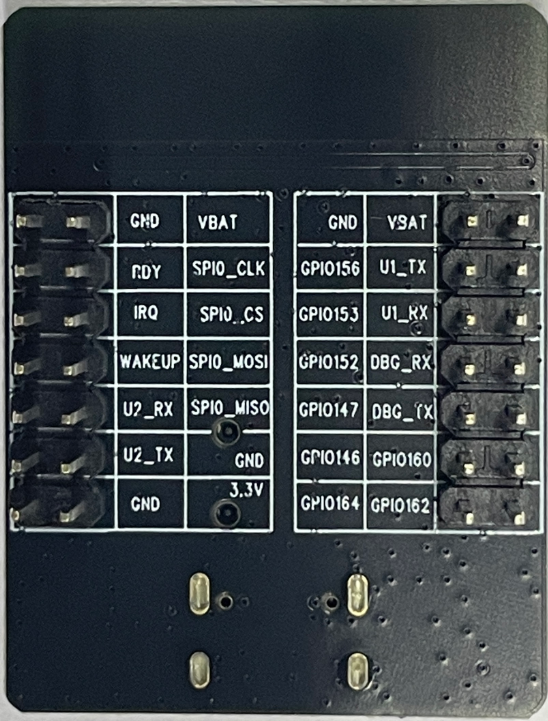

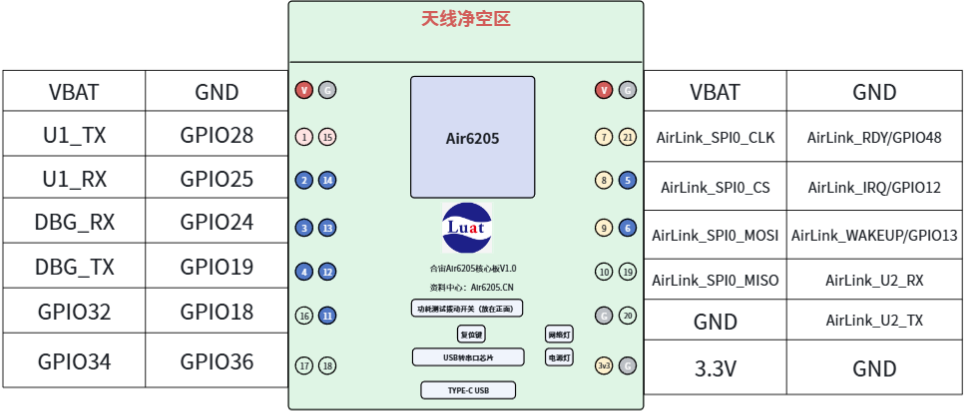

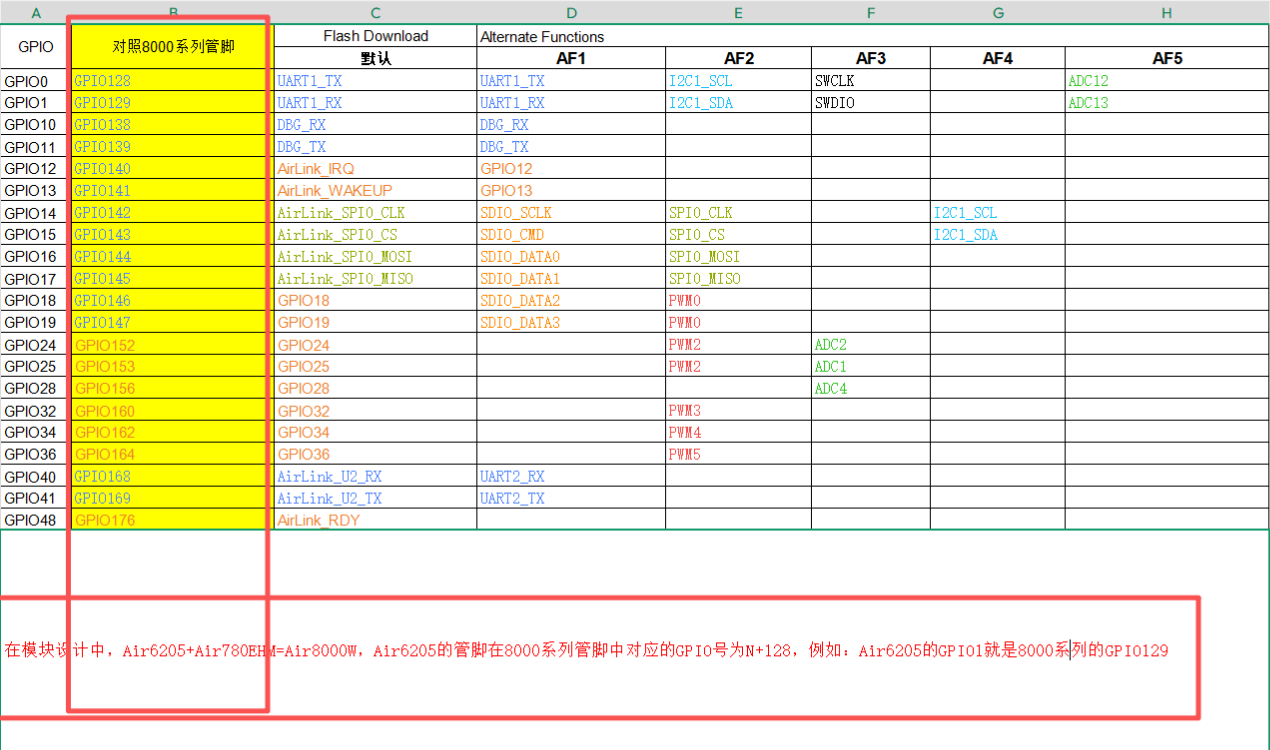

** 管脚图：**

  1. Air6205

底部焊盘预留 2.4G 天线位置，支持客户自主布局板载天线（硬件设计阶段提供天线设计指导，明确 PCB 净空、不覆铜区域要求）

  1. Air6205A

  2. 封装形态：邮票孔封装，兼容Air6205布局

  3. 天线设计：通过一代座子支持外置天线，适配远距离、复杂环境下的通信需求

两种版本硬件完全兼容，仅天线方案不同，客户可根据场景选择板载天线（低成本、小体积）或外置天线（远距离、高可靠性）方案。

三、核心功能亮点

  1. 双模式无线通信

  2. Air6205 兼具 WiFi 与蓝牙双模通信能力，满足多场景数据传输需求：

  3. WiFi 功能： 支持 STA/SoftAP 模式切换，适配设备联网（STA）、本地组网（SoftAP）场景，WiFi 6 技术保障高速率、低延迟数据传输

  4. 蓝牙功能： 蓝牙 5.4 BLE 低功耗通信，与 WiFi 射频共存设计，避免干扰，适配近距离设备交互、低功耗数据采集场景

  5. 灵活传输协议： 支持 AirLink over SPI / AirLink over UART，适配不同硬件接口的通信需求

  6. 丰富的硬件接口与扩展能力

  7. 21 个通用 GPIO 满足外设控制、传感器接入等扩展需求

  8. 2 路 UART 接口适配串口设备通信，1 路 SPI 接口实现与 780/1601 系列 MCU 高速数据交互

  9. 1 路 DBG 接口方便开发调试，降低开发门槛

  10. 远程升级与固件适配

  11. 支持 FOTA 远程升级，无需物理接触设备即可完成固件更新，降低维护成本

  12. 固件聚焦 AirLink 核心功能，仅保留上网、蓝牙核心能力，轻量化设计保障运行稳定性

四、应用场景

Air6205 作为780 系列（4G Cat.1）/1601 系列（MCU）模组的专用无线从机，仅通过 Airlink 协议与主模组配合工作，适用于需为 4G/Cat.1 设备扩展 WiFi/BLE 无线通信能力的物联网场景，包括但不限于：

  1. 智能家居设备： 为 780/1601 主控的智能灯控、智能插座、环境传感器（温湿度、甲醛等）扩展本地 WiFi/BLE 通信能力（SoftAP 用于本地配网、STA 用于远程联网、BLE 用于近场控制），所有业务逻辑由主模组处理，Air6205 仅负责无线数据透传；

  2. 工业数据采集： 作为 780 系列 4G 模组的 SPI 从机，为工业网关、无线传感器节点扩展 WiFi/BLE 本地采集能力，实现 “Air6205 本地无线收数 + 780 系列 4G 远程传数” 的协同模式，无独立组网 / 数据处理能力；

  3. 便携智能设备： 为 780/1601 主控的蓝牙 / WiFi 双模遥控器、便携医疗终端（血糖仪、心电仪）扩展低功耗无线通信链路，Air6205 适配电池供电场景，但需依赖主模组完成功耗管理、数据解析等核心逻辑；

  4. 本地组网应用： 为 780/1601 主控的智能家居子系统扩展 SoftAP 本地互联能力，支持多设备通过 Air6205 接入主模组构建的小型局域网，Air6205 仅作为无线射频通道，无独立组网 / 路由能力。

五、优势总结

  1. 灵活搭配： 可通过 SPI 接口与 780/1601 系列 MCU 组合，保留客户硬件选型自由度，无需重新大规模改动版型设计

  2. 双模通信： 集成 WiFi 6 + 蓝牙 5.4，兼顾高速联网与低功耗近场通信，射频共存设计避免干扰

  3. 工业级可靠性： -40℃~+85℃ 工作温度，满足严苛环境使用要求，适配工业、户外场景 灵活的天线方案： 板载天线（6205）+ 外置天线（6205A）双版本，兼容同一封装，适配不同安装空间与通信距离需求

  4. 易集成： 丰富的硬件接口 + AirLink 轻量化固件，简化开发流程，缩短产品上市周期

Air6205 不仅是一款 WiFi & 蓝牙模组，更是合宙物联网硬件生态的重要补充，为 4G 模组产品提供低成本、高灵活度的无线本地化通信解决方案。

Air6205+Air780EHM=Air8000W 的产品设计，更是突出了合宙的产品可组合化，可拆分化，可模块化的特性
