Air8607W 开发者产品介绍与使用说明
网页阅读版包含完整正文、38 张表格和 24 张 WebP 配图（含 15 组 PCB／原理图对照图及 6 张工程图）。图片采用无损压缩，保持原始分辨率；点击图片可查看大图。
适用硬件 Air8607W V0 ｜ 文档版本 1.2 同步修订版 ｜ 编制日期 2026年10月31日
Air8607W 是以 Air1603 为应用主控、以合宙定制 Air601S 提供 Wi-Fi 的大屏交互主板。它在 45mm × 59mm 的双面 PCB 上集成显示与触摸、喇叭功放、Micro-SD、非隔离 RS485、USB Host 及主控下载调试电路，适合开发需要联网、现场设备通信和本地交互的终端。
开发者可围绕 Air1603 编写界面和业务应用，制作联网设备面板、数据采集或图像交互终端。Air601S 固件由合宙提供，用户无需对 Air601S 做二次开发；其预留下载调试口用于配套固件下载、调试和维护。
交互阅读：如果需要快速搜索接口、放大 PCB 与原理图，或筛选和复制针脚表，可以在新标签页打开交互阅读版。
下面先从常见用途了解板卡能实现哪些功能，再逐项查看接口与接线细节。
| 想实现的功能 | 板上提供什么 | 需要配套什么 |
|---|---|---|
| 联网大屏 | Air1603 + Air601S + LCD/触摸接口 | 匹配屏、合宙 Air601S 固件与主控应用 |
| 现场设备监控 | 非隔离 RS485 + exmodbus 软件路径 | 设备寄存器表、串口参数、总线布线 |
| 本地存储 | Micro-SD 卡座 | 卡、文件系统配置、掉电保护策略 |
| 拍照或图像预览 | 独立 Type-A USB Host | 优先 AirCAMERA_1032、USB 供电与驱动 |
| 人脸识别交互 | USB Host + Air1603 UART2 + 5V_OUT | AirCAMERA_1034、USB 与 UART 同源供电 |
| 键鼠操作 | USB Host 的 HID 使用路径 | 经验证的单设备或单接收器键鼠套装 |
阅读前先记住
Type-C 用于供电和 Air1603 串口下载；Type-A 用于 USB Host 外设。Type-C 与 J1 的 5V 输入不得同时供电。USB 摄像头、U盘与键鼠不能作为多种 USB 外设同时使用；共用一个接收器的同品牌键鼠套装是已说明的例外。
证据标记：［U］为本次用户提供的产品定义；［S页码］为附件九页原理图；［P］为附件 PCB 截图；［R编号］为文末官方资料。电路推导与待确认项单独说明。本文件为资料核对与开发指南，不代表实物测试报告。
1 三款板卡如何选择
三款产品共享 Air1603 平台，UI 和业务逻辑可复用，但主控相同并不意味着排针、GPIO、USB 接法或供电控制相同。下表按板上现成接口比较。［U、R1、R2、R3］
| 项目 | Air8607 | Air8607A | Air8607W |
|---|---|---|---|
| 尺寸 | 45 × 52.5mm | 45 × 50mm | 45 × 59mm |
| 应用主控 | Air1603 | Air1603 | Air1603 |
| 板载 Wi-Fi | 无 | 无 | Air601S，2.4GHz Wi-Fi 4 |
| 50PIN LCD / 触摸 | 支持 / 支持 | 支持 / 支持 | 支持 / 6PIN |
| 4Ω / 3W 喇叭 | 支持 | 支持 | 支持 |
| Micro-SD 卡座 | 有 | 无 | 有，SPI1 |
| USB Host | 未提供直接接入通路 | Type-C | 独立 Type-A |
| 板载 USB 转串口 | 有 | 无 | CH343K，供 Air1603 使用 |
| 板载 RS485 | 无 | 无 | 1路，非隔离 |
| 业务 UART | Air1603 UART1、2 | Air1603 UART1、2、3 | Air1603 UART2 + Air601S UART4 |
| SPI1 扩展 | 用于 SD 卡 | 对外引出 | 用于 SD 卡 |
| 独立 PWM1/GPIO65 | 不作新增扩展项 | 对外引出 | 用于 RS485 方向控制 |
| 首要取舍 | 本地大屏、SD、便捷下载 | 更短板体、USB及更多扩展 | 联网、RS485、SD、USB集成 |
选择建议：需要 Wi-Fi、板载 RS485，或希望 SD 卡与 USB 摄像头同时具备硬件通路时，优先评估 Air8607W；重视 50mm 板长和对外扩展接口时评估 Air8607A；以本地屏幕和音频资源为主、希望直接连接电脑调试时可评估 Air8607。
Air8607W 比 Air8607 长 6.5mm，比 Air8607A 长 9mm。三者宽度均为45mm；这不等于安装孔、连接器和外壳可直接互换。Air8607W 没有由本次资料确认的板载 4G、以太网或蓝牙能力。
2 正面 PCB 接口导览

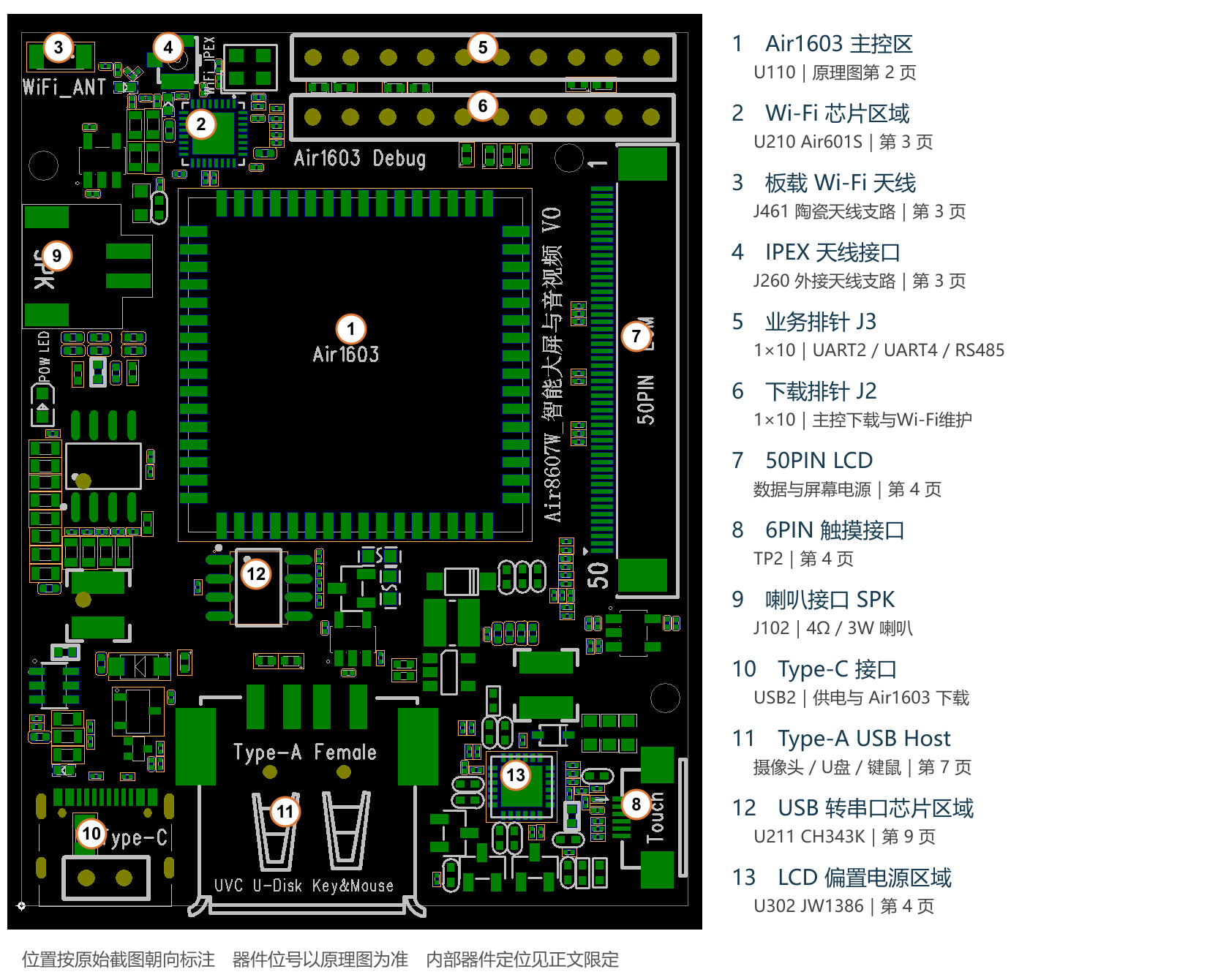

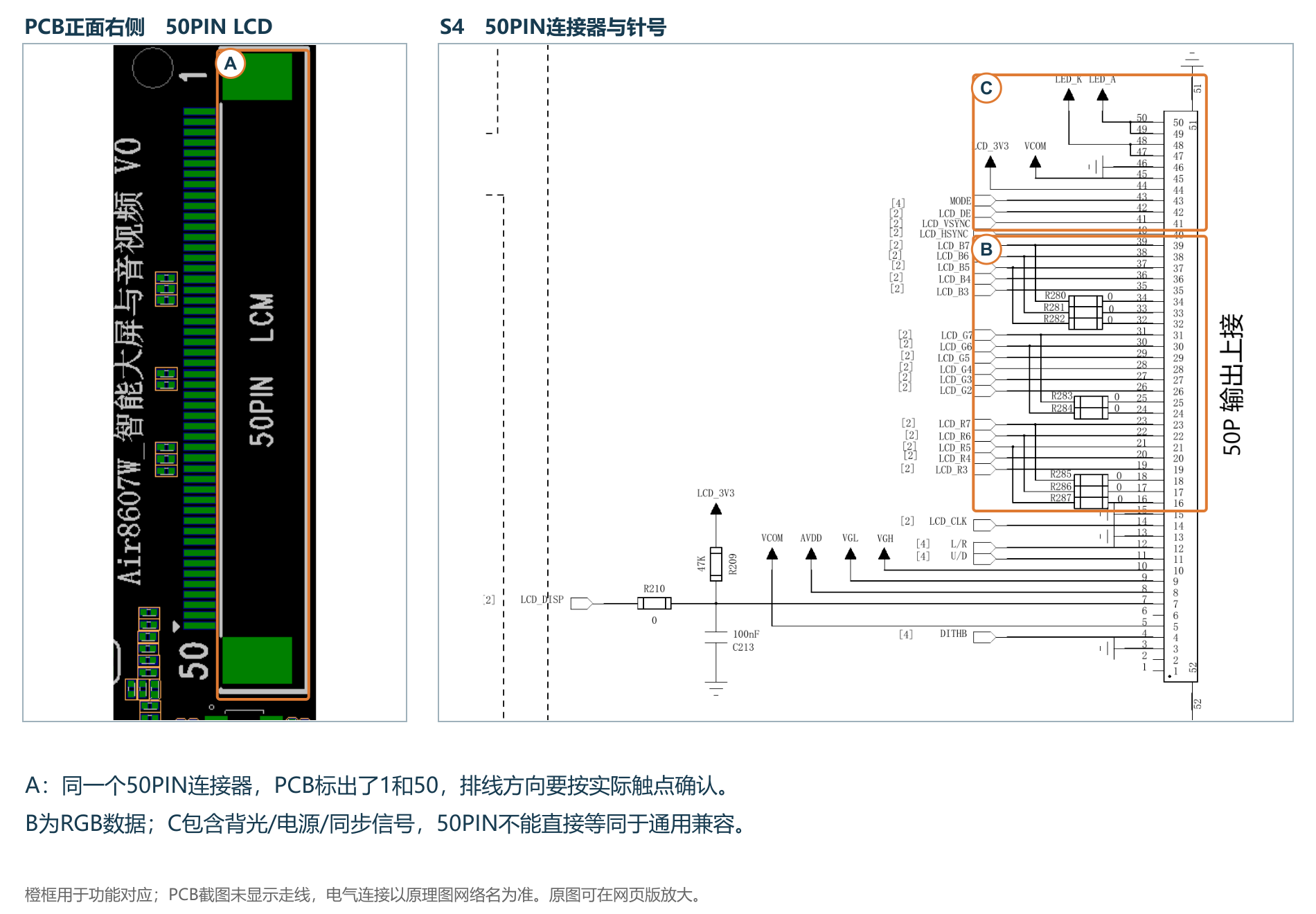

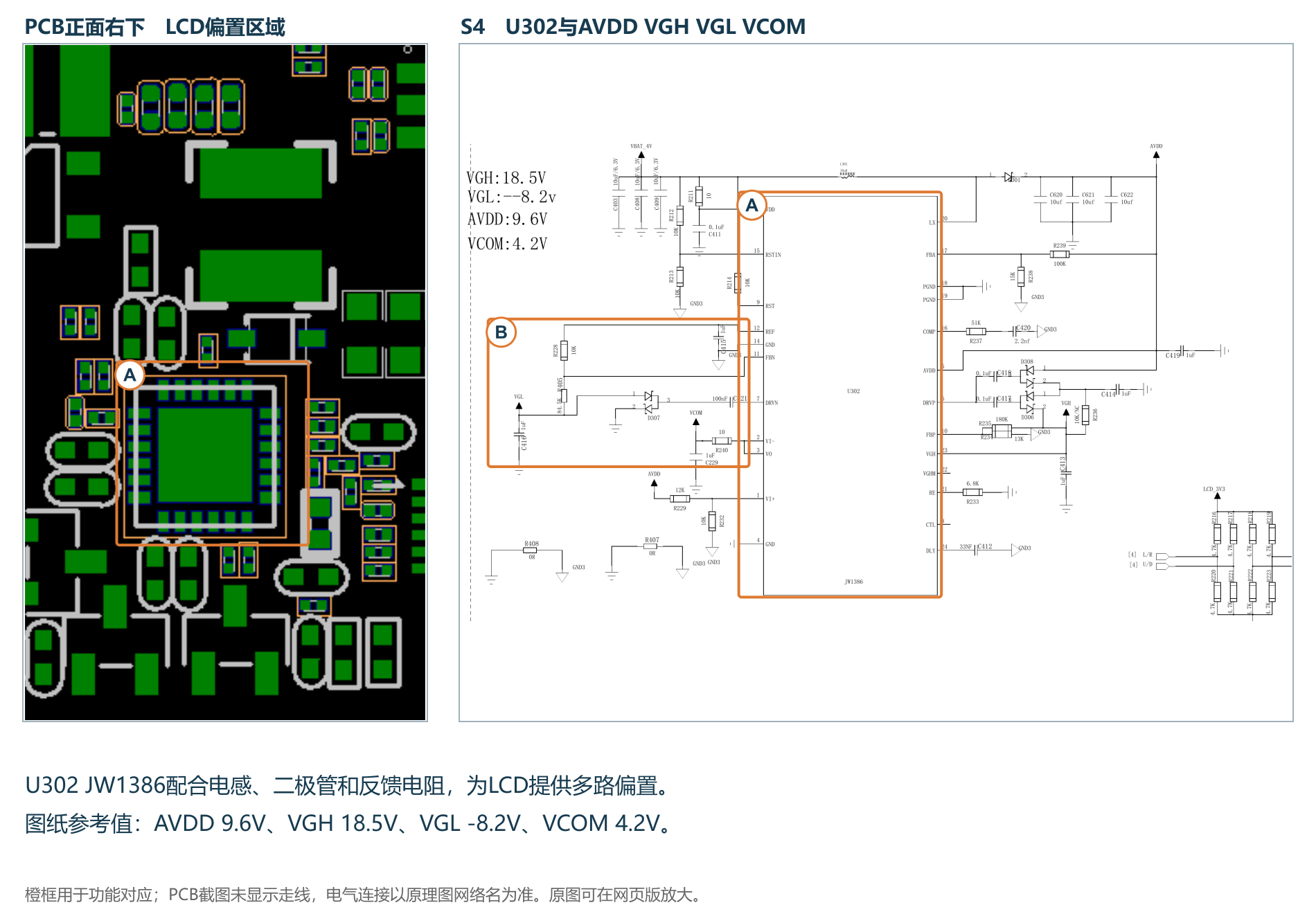

图1 正面位置索引。保留原始 PCB 图像，右侧为原理图功能对应。
朝向：顶部为两排排针，中央为 Air1603，右侧为 LCD，下方为 Type-A 与 Type-C。编号只用于阅读，不是器件位号或针号。图中无完整位号层，U210、U211、U302 为结合封装与功能区域作出的对应；内部小器件的精确坐标仍需 PCB 源文件或贴片坐标表确认。［P、S2～5、S7、S9］
J1 是原理图第1页的 2.54mm 1×2 电源输入。现有正面截图未给出足够位号信息，本文不把某个不明焊盘直接指定为 J1。现场应以位号、连通性和 GND 测量确认其位置，不能凭颜色或外形判断。
3 背面 PCB 与丝印阅读

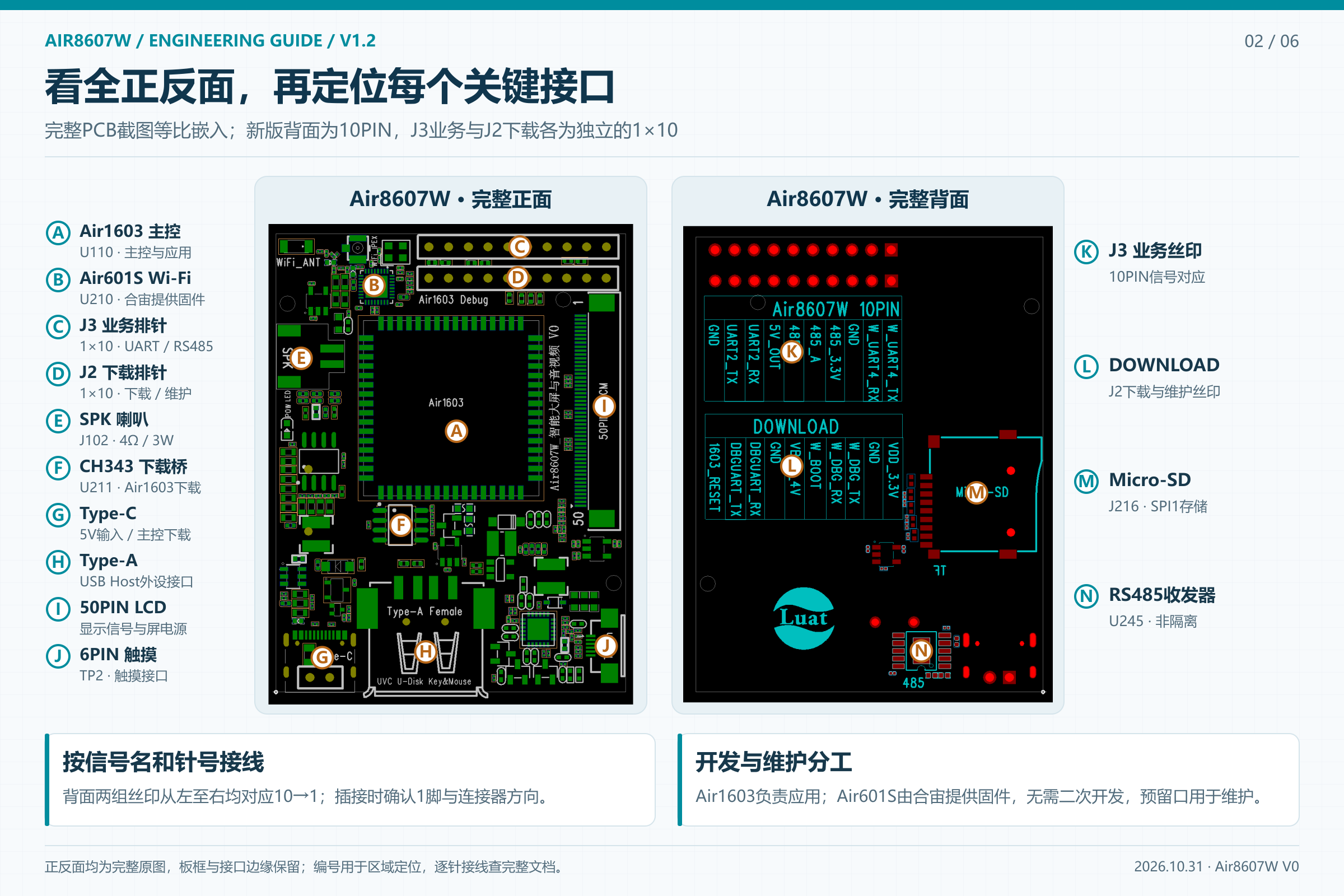

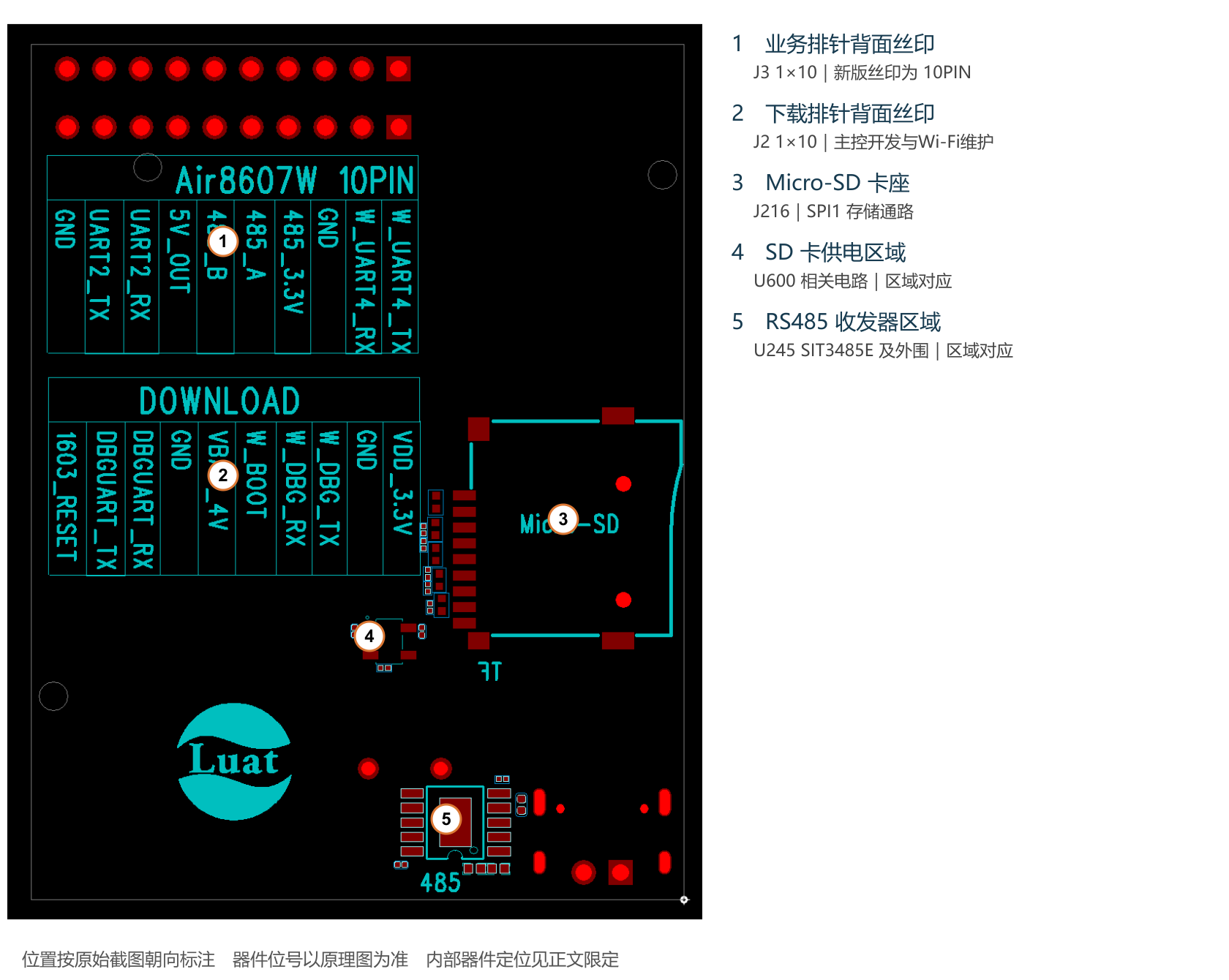

图2 新版背面位置索引。10PIN业务丝印、Micro-SD和RS485区域。
正面接口确认后，可用背面丝印核对信号归属。新版截图标为“Air8607W 10PIN”，与原理图 J3 的1×10定义一致；下方 DOWNLOAD 对应独立的 J2 1×10 下载调试排针。［P、S2］
正反面图不是接线针号坐标图。背面业务丝印由左到右为 GND、UART2_TX、UART2_RX、5V_OUT、485_B、485_A、485_3.3V、GND、W_UART4_RX、W_UART4_TX，恰对应 J3 的10→1。DOWNLOAD 同理从左到右对应 J2 的10→1。实际插接方向仍需确认1脚标识。
4 从 PCB 查到原理图
确认板上接口位置后，建议先下载 Air8607W V0 原理图（PDF，9 页），与下方的器件位号索引和后续电路说明对照阅读。本文标注的 S1～S9 对应 PDF 第 1～9 页，可按器件位号和网络名核对连接。
| 位置或功能 | 原理图位号及页码 | 信号路径与开发含义 |
|---|---|---|
| 中央主控 | U110 Air1603，S2 | 应用、显示、触摸、音频、USB、SD及现场UART |
| 左上 Wi-Fi | U210 Air601S，S3 | 与主控经SPI5或选配UART3通信；UART4对外 |
| 左上射频 | J461、J260，S3 | 板载陶瓷天线和IPEX支路，实际选贴看BOM |
| Wi-Fi供电 | U212 JW7809，S3 | VBAT_4V→VDD_3.3V；主控GPIO72控制 |
| 顶部两排针 | J3业务、J2下载，S2 | 各1×10；不能沿用Air8607A J110针表 |
| 主电源区 | J1、U100、L400，S1 | 5V_IN→VBAT_4V；J1精确位置待位号图确认 |

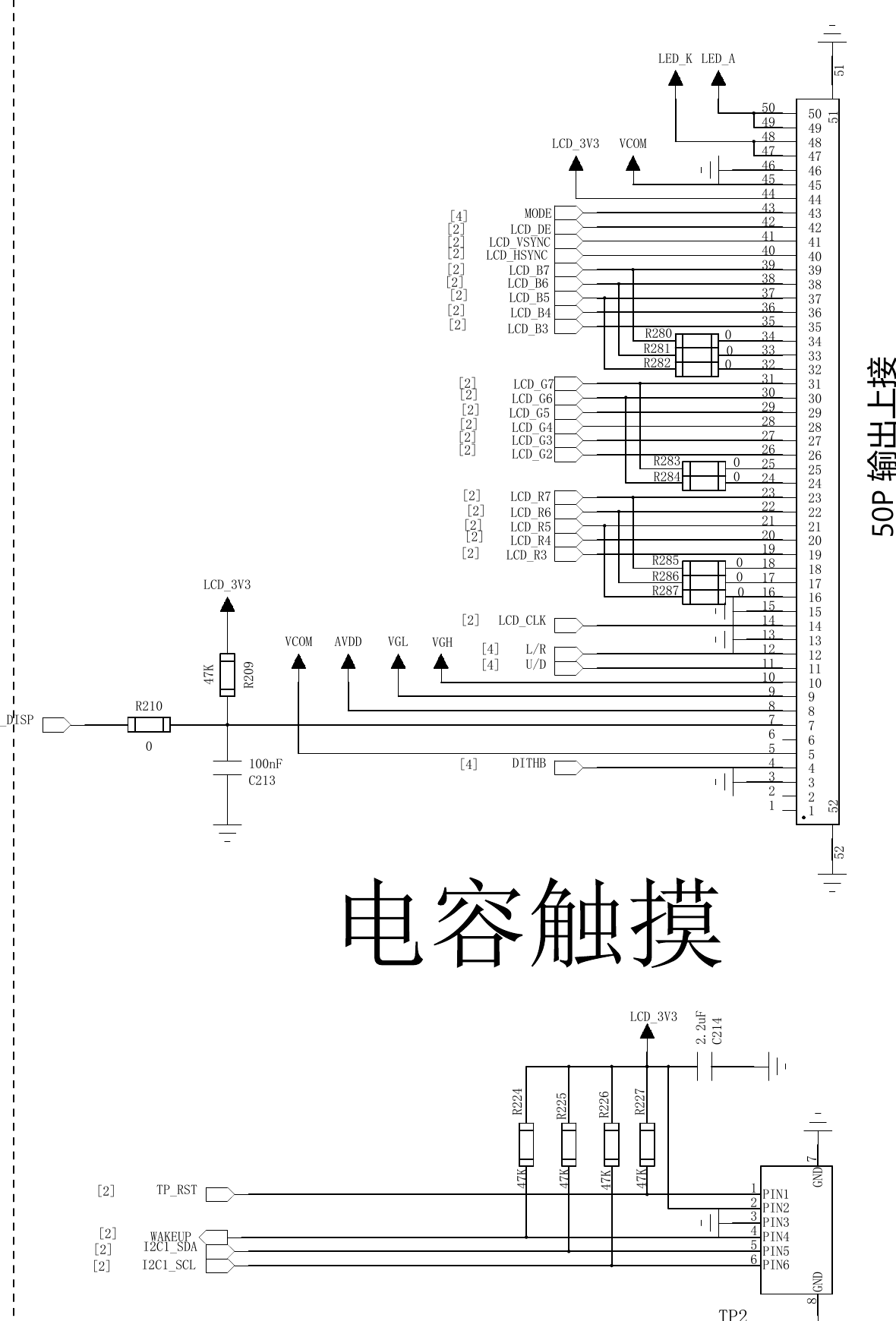

| 右侧显示 | 50PIN连接器；U300/U301/U302，S4 | 逻辑3.3V、背光升压、LCD偏置电压 |

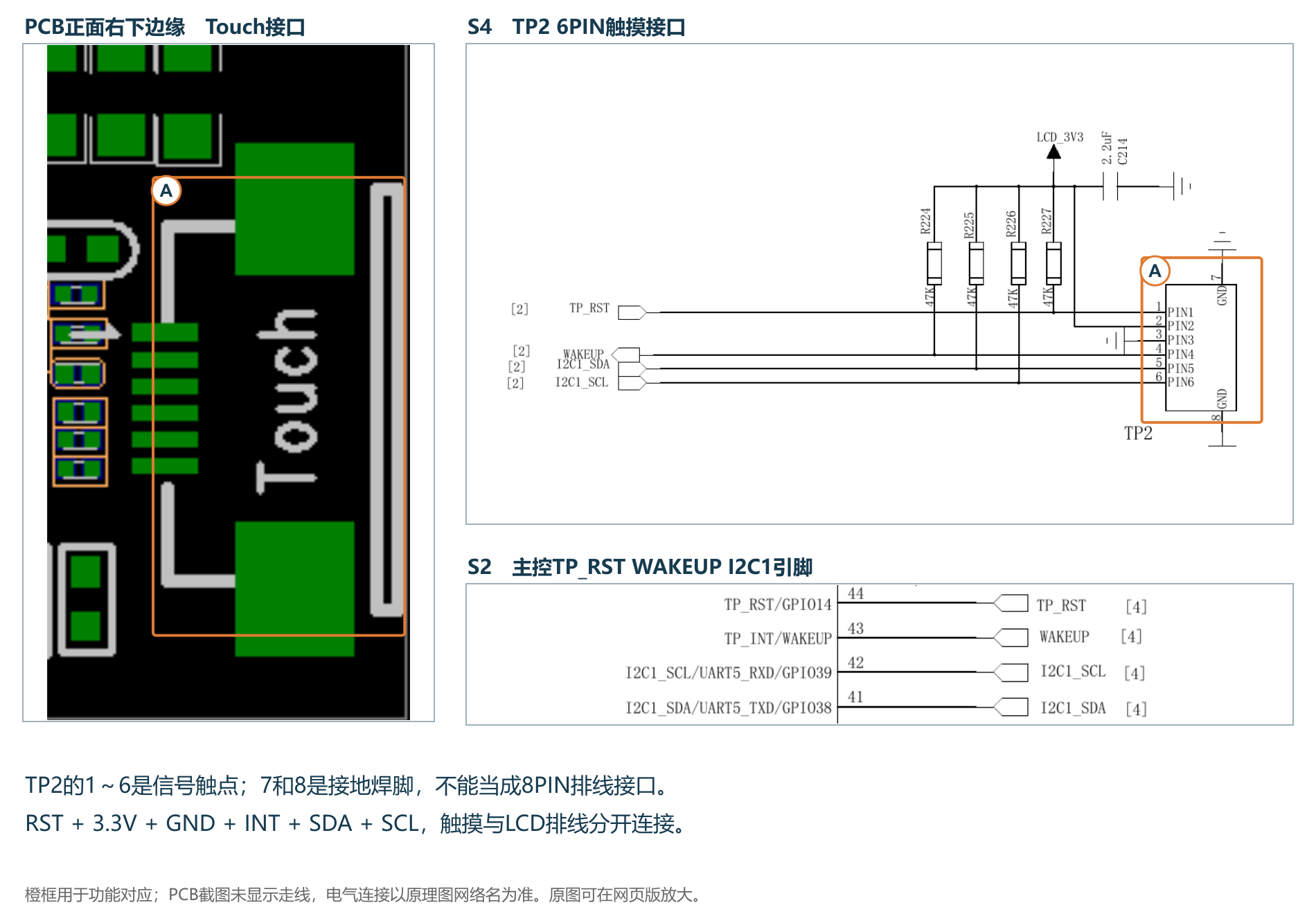

| 右下触摸 | TP2，S4 | 6信号触点；7、8为附加接地焊脚 |

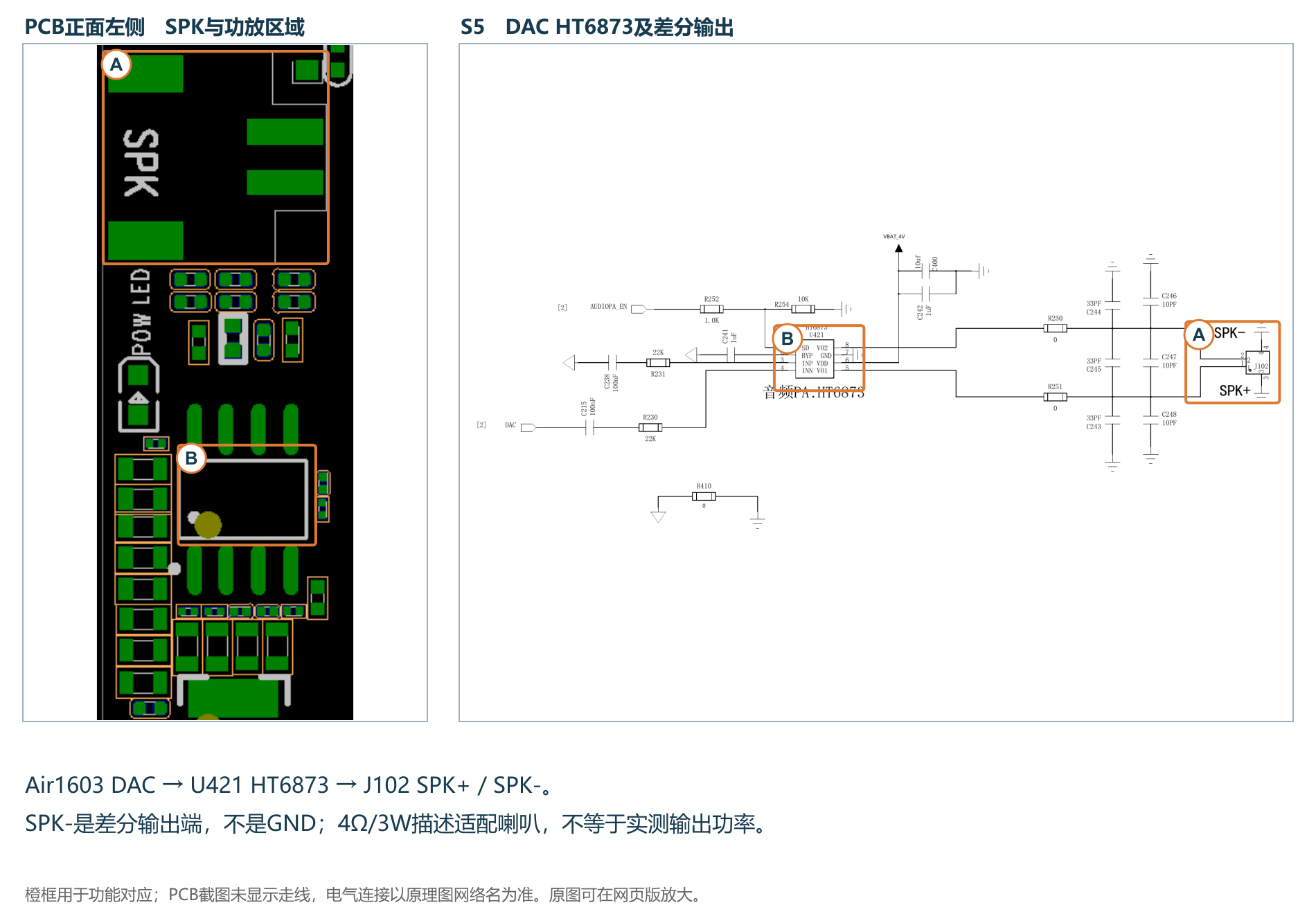

| 左侧音频 | U421 HT6873、J102，S5 | DAC→功放→差分喇叭输出 |

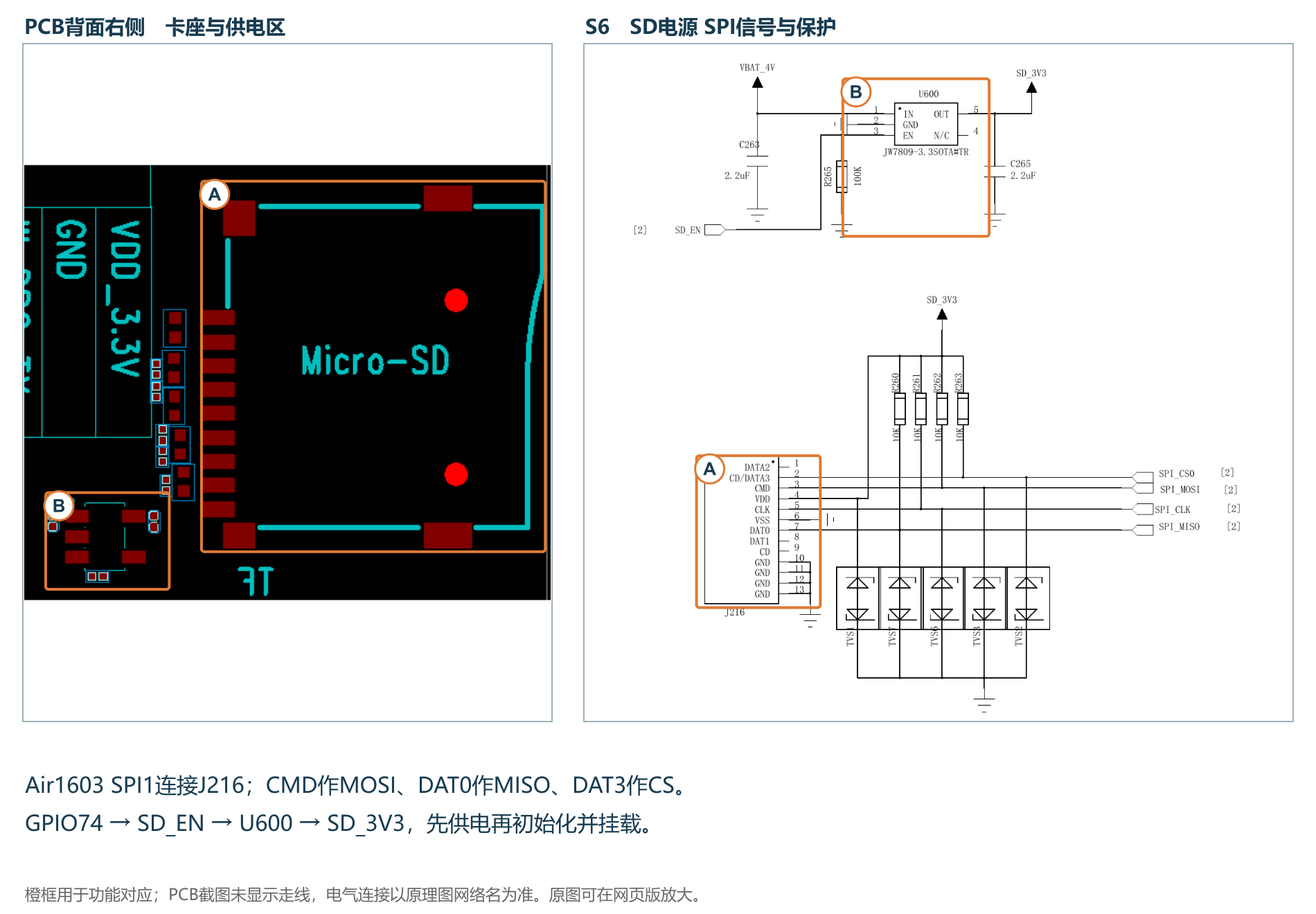

| 背面卡座 | J216、U600，S6 | SPI1 Micro-SD；GPIO74开关供电 |
| 底部Type-A | Q100、Q202、D100，S7 | Air1603原生USB；Air601S GPIO4控制5V |

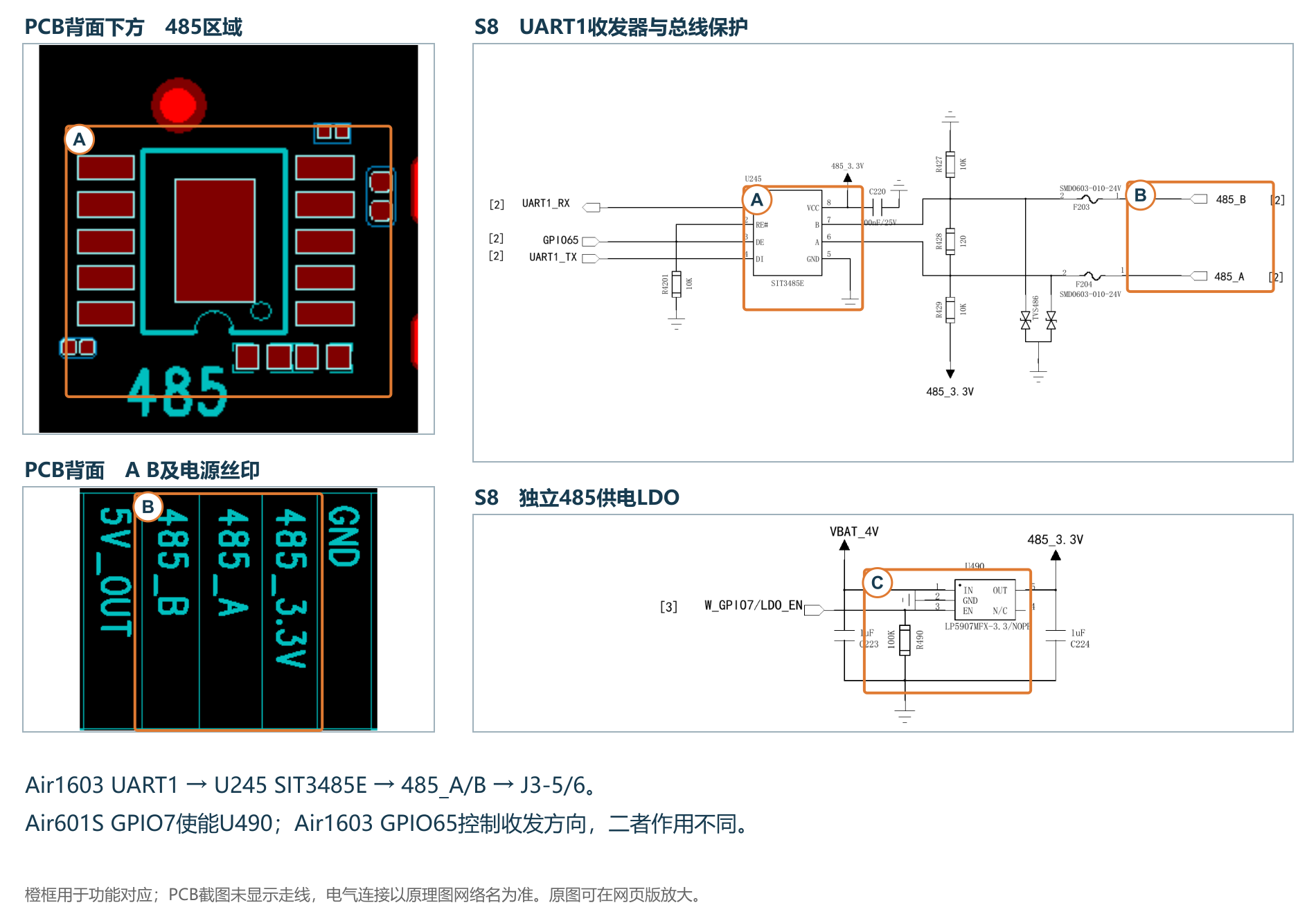

| 背面485 | U245 SIT3485E、U490，S8 | UART1→非隔离485；GPIO65控制收发方向 |
| Type-C及下载 | USB2、U211 CH343K，S9 | USB数据→主控DBG串口，不连接Wi-Fi DBG |
定位精度说明
可直接确认的外接口包括 LCD、TP2、SPK、Type-C、Type-A、Micro-SD、两排排针和射频接口。PCB截图省略了多数位号及走线，因此本文件以功能区对应为主，不将每一颗电阻、电容的图上坐标写成已验证事实。50PIN LCD 与 Type-A 的连接器位号在所给PDF中未清晰标出，本文保留功能名称。
九页原理图索引：1电源；2主控与排针；3Wi-Fi；4LCD与触摸；5音频；6SD；7USB Host；8RS485；9USB转串口。
5 供电网络与电压边界
使用 USB Host 时必须先有稳定的外部5V。板上有主系统降压和屏幕相关升压/偏置电路，但没有为 USB Host 单独产生5V的升压或降压转换器。不能把“无USB 5V转换器”理解成“整板没有DC-DC”。［U、S1、S4、S7］
| 电源网络 | 来源及去向 | 使用规则 |
|---|---|---|
| 5V_IN | USB2 Type-C VBUS；或J1-1经R800 | 两种输入二选一；J1-2为GND |
| 5V_OUT | 5V_IN经R402 0Ω到J3-7 | 直通输出，非独立稳压源；用于1034串口侧取电 |
| VBAT_4V | U100 JW5357 + L400产生 | 主控、功放和各支路LDO的上游；不是USB 5V |
| VDD_3.3V | U212从VBAT_4V降压 | Air601S供电；出现在J2-1 |
| LCD_3V3 | U300从VBAT_4V降压 | LCD逻辑和触摸电源 |
| SD_3V3 | U600从VBAT_4V降压 | SD专用支路；SD_EN控制 |
| 485_3.3V | U490从VBAT_4V降压 | 485收发器支路；J3-4同时引出 |
| V_UVC | 5V_IN经Q100到Type-A VBUS | USB外设电源，UVC_EN/W_GPIO4控制 |
三条电源路径

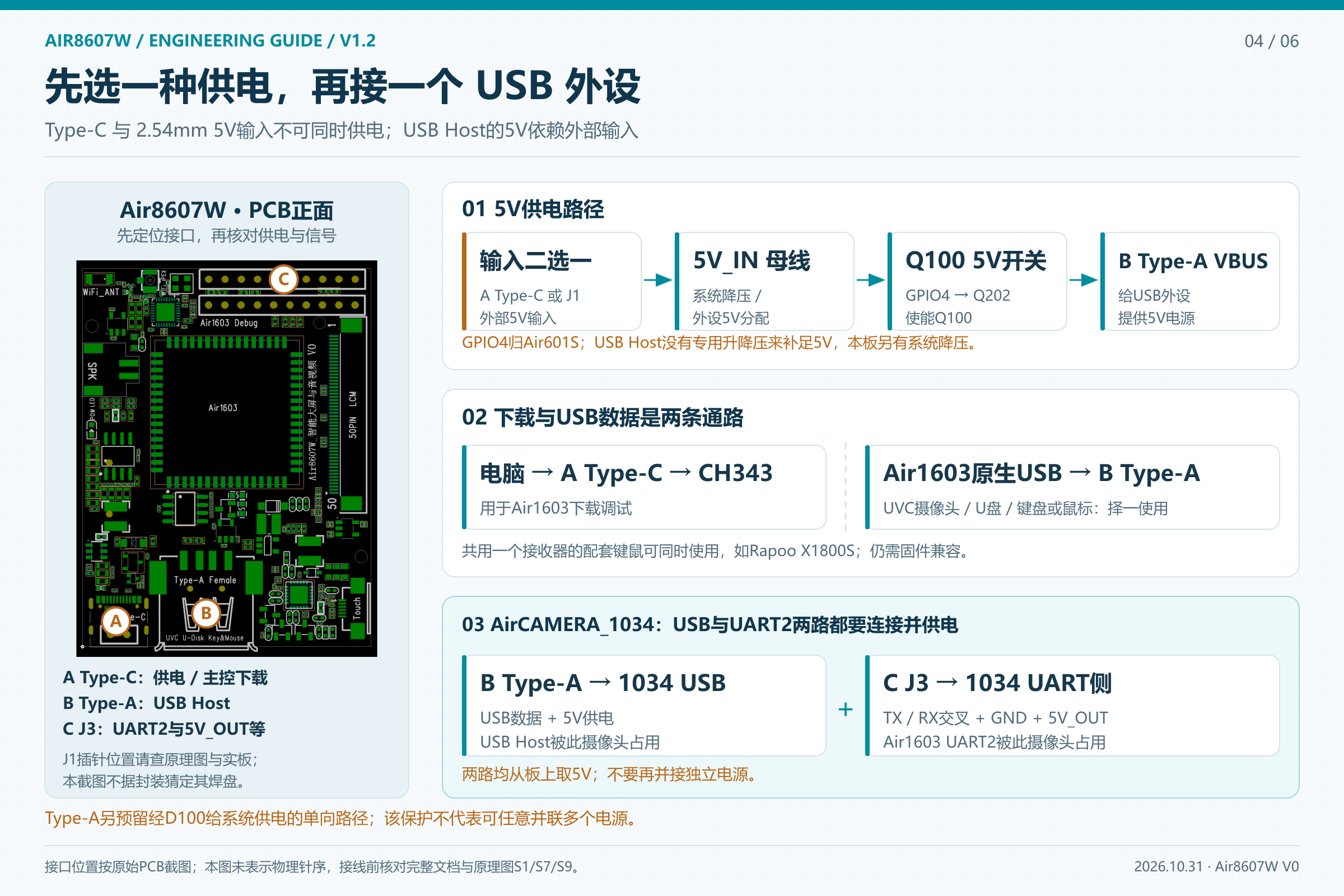

Type-C 或 J1（二选一） → 5V_IN → U100 → VBAT_4V
├→ R402 → 5V_OUT → J3-7
└→ Q100 → V_UVC → Type-A
Type-A 外部供电 → V_UVC → D100 → 5V_IN → 系统
按S7电路推导，Air601S GPIO4拉高使Q202导通，再开启P沟道Q100，向USB外设供电；D100提供V_UVC向5V_IN的单向供电路径。这里的二极管保护不是完整的多电源自动仲裁。Q100导通时也不能宣称所有方向都具备隔离能力。
不要将12V或24V工业电源直接接入J1或5V_IN；不要用VBAT_4V、VDD_3.3V代替USB的5V。整板输入容差、最大电流和各外供电源预算未随本次资料提供，需按实际BOM和组合负载确认。

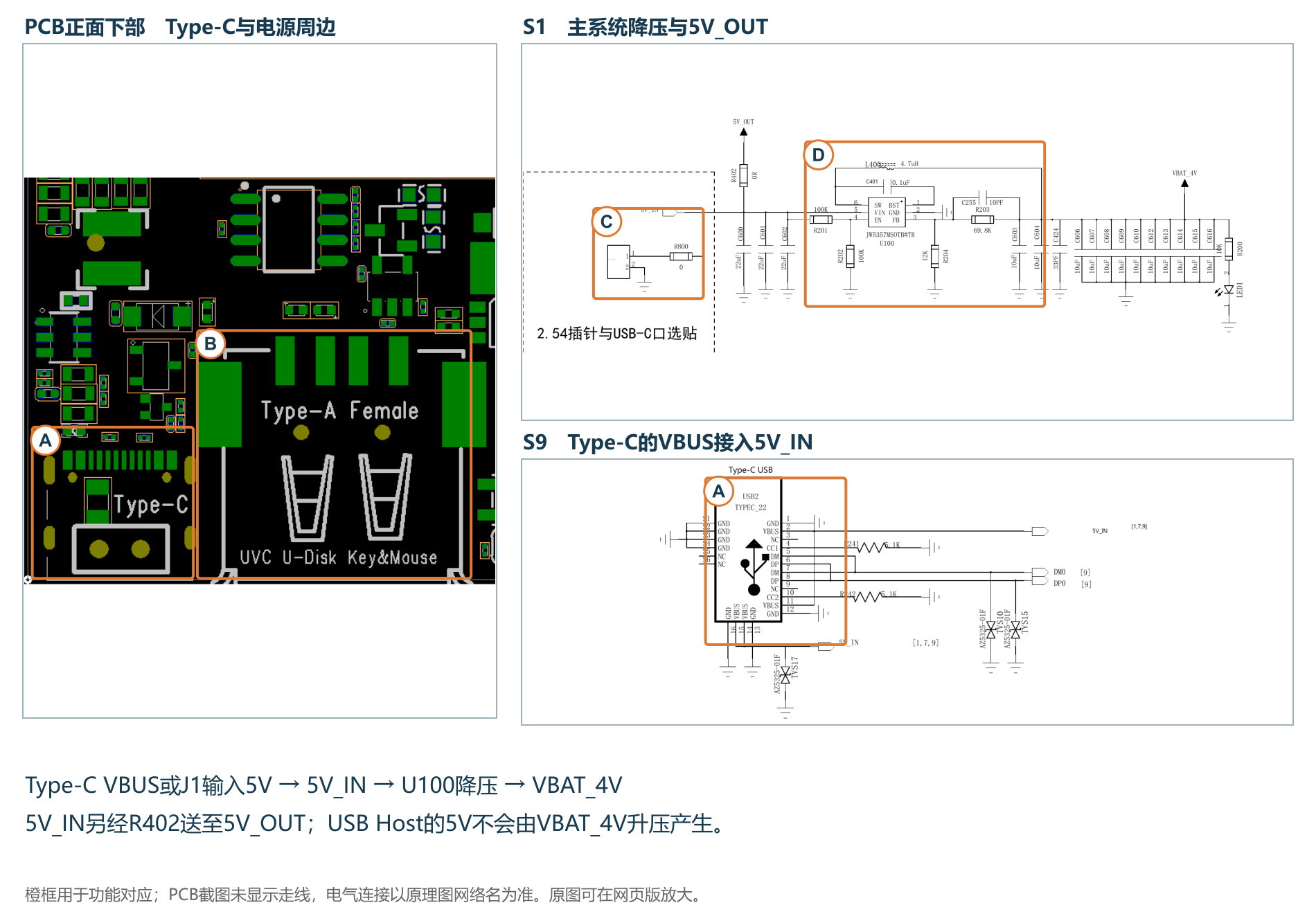

图解A 主电源与五伏输入输出
理解5V输入限制后，可沿下图追踪主系统降压、USB接口和5V_OUT的实际连接。
图解A 主电源与五伏输入输出。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A Type-C | USB2；S9的5V_IN | 输入口与下载口共用连接器；与J1供电二选一 |
| C J1符号 | S1：1脚经R800到5V_IN，2脚接地 | 截图没有足够位号证据，C不对应某个已确认PCB焊盘 |
| D 降压通路 | U100、L400及反馈/滤波；R402输出支路 | 按网络区分系统电源与外设5V；不要把“无Host DC-DC”理解成整板无DC-DC |
图中的PCB窗口用于定位接口和电源周边；未据截图猜定U100、L400及J1的精确焊盘。读图时从Type-C或J1沿5V_IN追踪到U100，再看VBAT_4V输出，最后单独检查通往5V_OUT的R402支路。
6 不同供电场景怎么接
| 场景 | 正确连接 | 需要检查 |
|---|---|---|
| 电脑下载Air1603 | 电脑→数据型Type-C线→USB2；J1不接电源 | 电脑端口能否承担整板和已接外设负载 |
| 独立运行并接摄像头 | 稳压5V→J1，GND→J1-2；Type-A→摄像头 | Type-C不再输入电源；GPIO4打开USB电源 |
| Type-C供电并接USB外设 | 单一5V源→Type-C；Type-A→外设 | 线损、外设启动电流和电源容量 |
| 外部5V经Type-A给系统供电 | 经验证线束→Type-A VBUS/GND→D100→系统 | 此时不是正常的USB外设输出接法；检查压降 |
| AirCAMERA_1034 | Type-A供其USB侧；J3-7/GND供其UART侧 | 两侧同源，同时供电；UART2交叉连接 |
调试与供电不能分开想
J1已供电时再插普通电脑Type-C线，会把电脑5V和外部5V同时连上，违反本板使用约束。需要独立电源下调试时，优先用J2的DBG信号配外部串口工具，并确认工具供电脚没有并接板上电源。
不能简单假定“剪掉Type-C电源线就能用CH343”：S9显示CH343的VDD5来自5V_IN，具体线束、枚举和供电条件应另行验证。Type-A预留输入也不意味着可使用普通A-A数据线连接两台USB主机。
怎样估算电源容量
按最坏组合计算并实测：主控与Wi-Fi峰值 + LCD逻辑与背光 + 音频峰值 + SD写入峰值 + USB外设 + J3外供负载。5V_OUT和Type-A共享上游5V，不能各自视为无限额定输出。先测外设端电压，再看输入端电压，才能识别线缆和开关压降。
建议记录四种状态：待机、Wi-Fi持续收发、屏幕最大背光与音频播放、摄像头启动和SD持续写入。通过测试确定电源规格、线径与散热；本文件不指定未经验证的“整板最大功耗”或“USB可供500mA/1A”。
7 J3 业务排针完整定义
J3为2.54mm 1×10。以下针号直接依据S2；TX/RX均以板上所属芯片为参照。插接前先找1脚，不将背面阅读顺序当成正面插针顺序。
| 针号 | 网络名 | 归属与方向 | 典型用途 |
|---|---|---|---|
| 1 | W_UART4_TX | Air601S UART4输出 | 接外设RX |
| 2 | W_UART4_RX | Air601S UART4输入 | 接外设TX |
| 3 | GND | 公共地 | UART4外设参考地 |
| 4 | 485_3.3V | U490支路电源 | 随Air601S GPIO7控制；外供能力未定 |
| 5 | 485_A | RS485差分A | 现场总线A |
| 6 | 485_B | RS485差分B | 现场总线B |
| 7 | 5V_OUT | 上游5V直通输出 | AirCAMERA_1034 UART侧5V |
| 8 | UART2_RX | Air1603 UART2输入 | 接外设TX |
| 9 | UART2_TX | Air1603 UART2输出 | 接外设RX |
| 10 | GND | 公共地 | UART2及5V_OUT回流 |
两路 UART 属于两颗不同芯片
UART2连接Air1603的PIN37/TX、PIN38/RX，可由主控业务直接使用；W_UART4连接Air601S的PIN22/TX、PIN23/RX，不能直接当作Air1603的“第四串口”。如需从Air1603使用W_UART4，应采用合宙配套固件提供的接口与使用说明，无需自行开发Air601S固件。［S2、S3］
UART信号按3.3V逻辑系统设计处理，不按5V TTL、RS232或RS485电平直接连接。外部设备若电平不同，应加相应转换。J3-4是电源网络，不是第三根485数据信号，也不代表已经实现隔离供电。
Air1603 UART1已经连接板载RS485；SPI1已连接SD；SPI5用于Wi-Fi互联；GPIO65已连接485方向控制。Air8607A扩展排针上熟悉的功能不能直接套用到此排针。
图解B 业务排针正反面与原理图
接线时先确认J3，再把正面实体、背面信号名和原理图针号逐项对应。

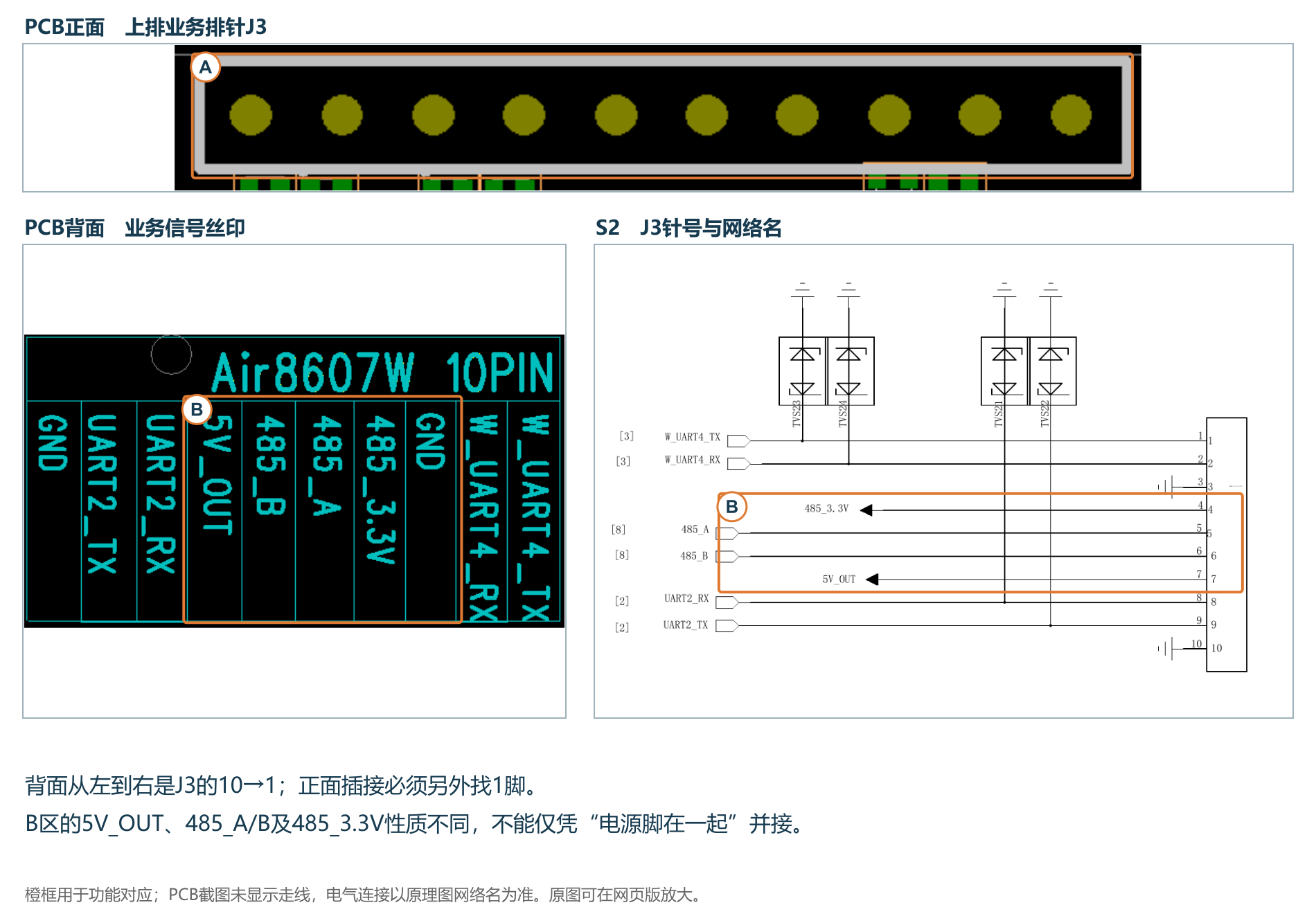

图解B 业务排针正反面与原理图。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A 上排排针 | S2 J3，1×10 | 与下方DOWNLOAD排针区分 |
| 背面左侧 | J3-10 GND、9 TX、8 RX、7 5V_OUT | Air1603 UART2及摄像头UART侧取电 |
| 背面右侧 | J3-1/2 W_UART4_TX/RX、3 GND | 归属Air601S；不是主控本地UART4 |
新版背面丝印为“Air8607W 10PIN”，与J3的10个针号一致。橙框把正面排针、背面丝印和原理图对应起来；结合前文逐针表，可由信号名追溯到所属芯片。
8 J2 下载排针完整定义
J2为2.54mm 1×10：前5针用于Air601S维护，后5针用于Air1603。Air601S固件由合宙提供，用户无需二次开发；板载CH343只服务Air1603。［U、S2、S9］
| 针号 | 网络名 | 连接方法与注意事项 |
|---|---|---|
| 1 | VDD_3.3V | Air601S电源网络；已由板供电时不再并接转接板3.3V输出 |
| 2 | GND | 外接下载工具共地 |
| 3 | W_DBG_TX | Air601S调试发送→转接板RX |
| 4 | W_DBG_RX | 转接板TX→Air601S调试接收 |
| 5 | W_BOOT | Air601S维护下载模式控制；按合宙工具说明操作 |
| 6 | VBAT_4V | 主控电源网络；不是通用5V输入，也不是转接板3.3V脚 |
| 7 | GND | Air1603下载工具共地 |
| 8 | DBGUART_RXD | 外部工具TX→Air1603 DBG_RX，PIN27 |
| 9 | DBGUART_TXD | Air1603 DBG_TX，PIN28→外部工具RX |
| 10 | 1603_RESET | 主控复位；CH343 RTS经R256也连接此网络 |
应用开发与固件维护
Air1603应用开发通过Type-C和CH343完成，使用Luatools、适配固件及W版板级配置。Air601S直接使用合宙配套固件，无需编写Wi-Fi底层程序。
维护Air601S时，按合宙工具说明连接3.3V逻辑串口、GND和W_DBG，执行规定的W_BOOT及上电时序。板上无Air601S专用USB转串口；外接下载器仅在维护需要时准备。
量产阶段
Air1603预留下载测试点，可配量产夹具并在定制BOM中减少CH343等电路。孔径、间距及夹具针位以PCB文件为准；改板仍须保留供电、复位、日志与恢复入口。
外接工具与CH343共用主控DBG时，须断开或隔离闲置TX路径，避免驱动竞争，并核对R256复位通路。

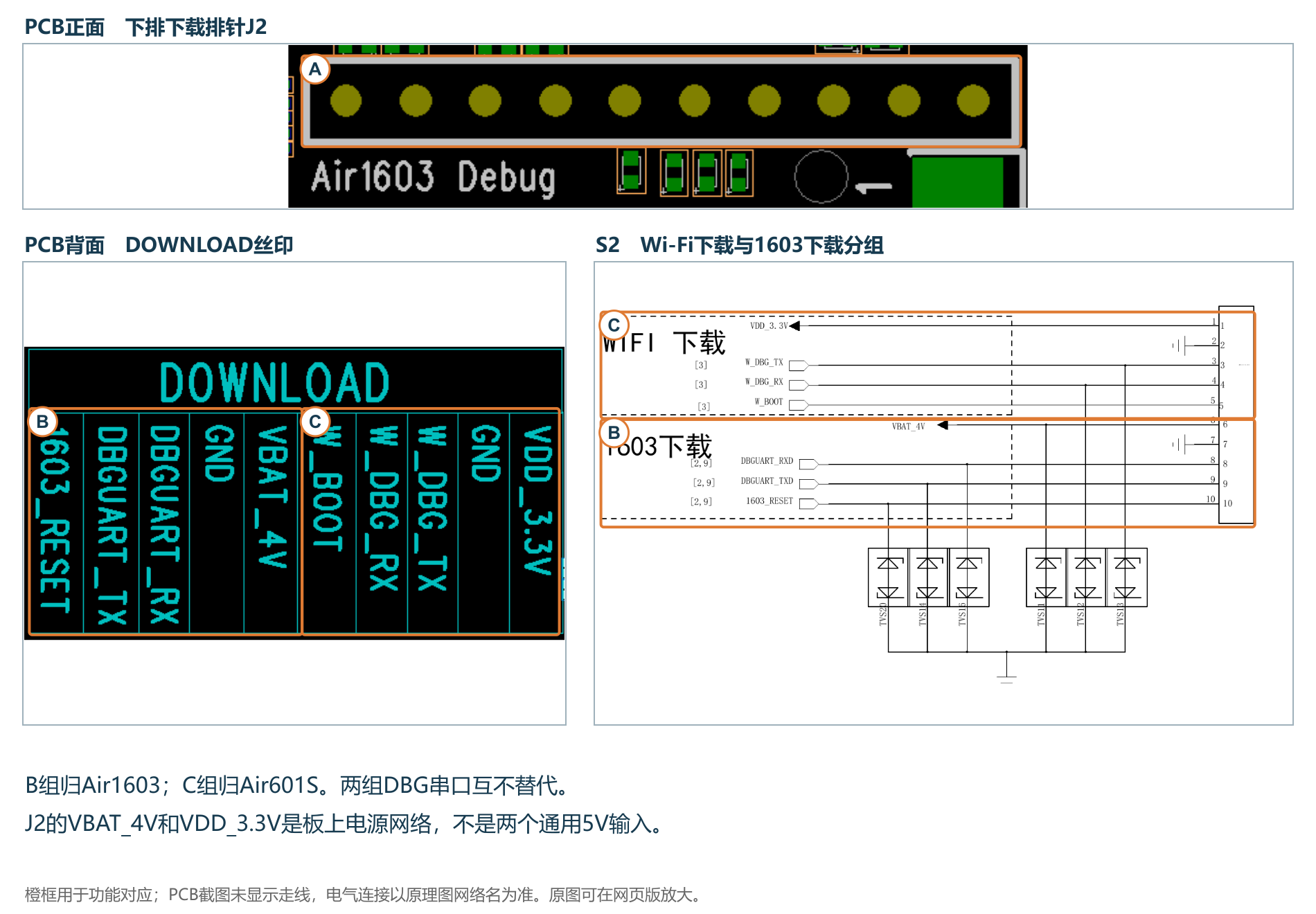

图解C 下载排针与固件维护分组
J2把主控开发与Wi-Fi维护信号集中在一排。下图用分组标记说明各自归属。
图解C 下载排针与固件维护分组。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| B 背面左半组 | J2-6～10：VBAT_4V、GND、DBG_RX、DBG_TX、RESET | 用于Air1603外部下载夹具；与板载CH343可能共用信号 |
| C 背面右半组 | J2-1～5：3.3V、GND、W_DBG_TX、W_DBG_RX、W_BOOT | 合宙提供固件，无需二次开发；维护下载时按官方工具连接 |
| A 下排实体 | S2 J2，1×10 | 按原理图针号设计夹具；机械孔位还需PCB源文件 |
此页把两组信号用同字母框对应起来。原理图中的上下分组与背面图中的左右分组属于不同绘图排布，不能直接以屏幕上的位置代替针号。

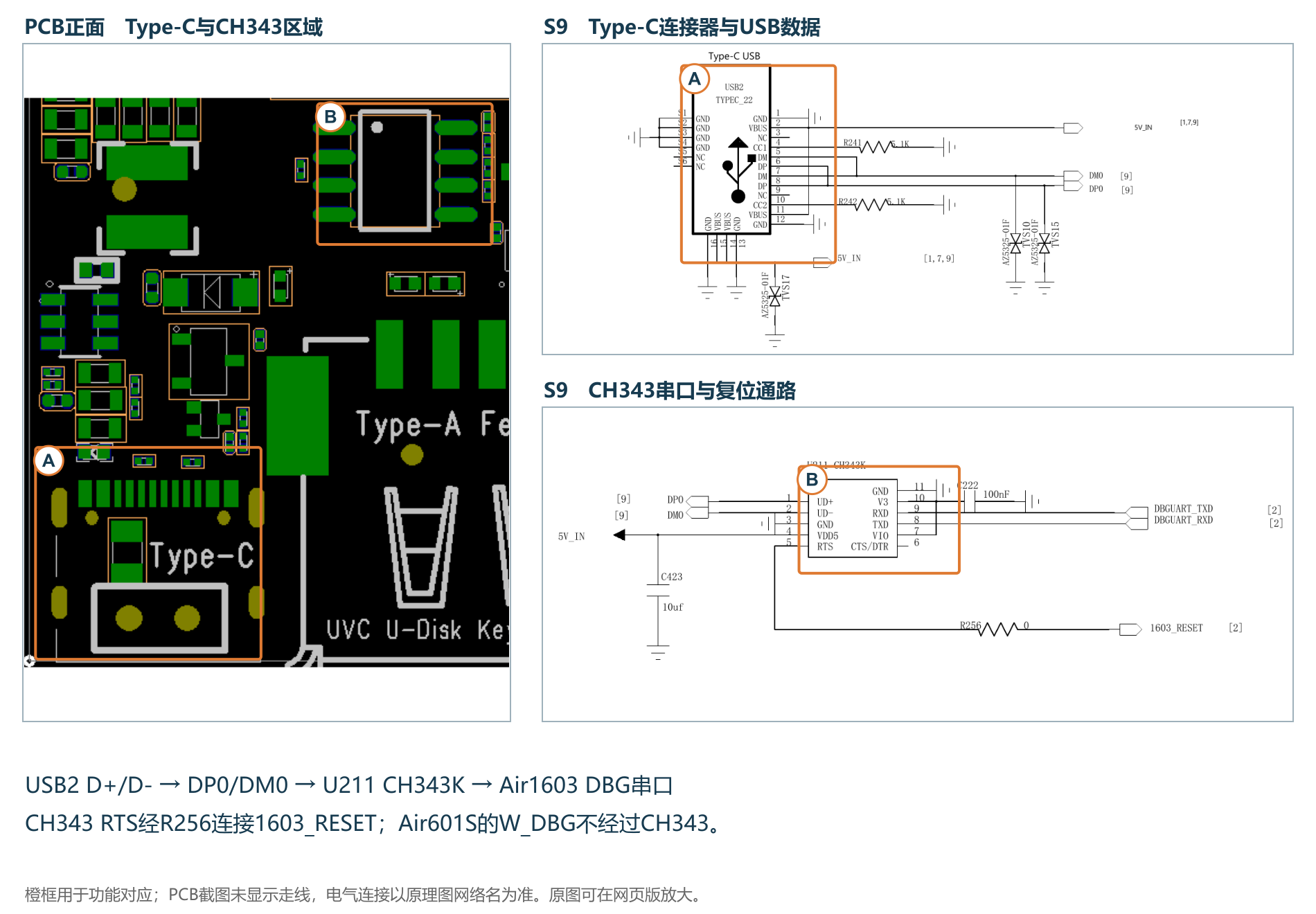

图解D Type C 到 CH343 再到主控
J2还可用于外部夹具；日常主控下载则沿下图的Type-C、CH343和DBG通路完成。
图解D Type C 到 CH343 再到主控。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A 接口 | USB2 TYPEC_22，S9 | 既输入5V又连接电脑USB数据 |
| B 芯片区域 | U211 CH343K，S9 | 封装与布局区域对应，精确位号仍以贴片图确认 |
| 右下复位线 | RTS → R256 → 1603_RESET | 外部夹具并接时需处理复位控制和TX驱动竞争 |
看见Type-C只能说明连接器形态；沿数据线读到CH343，才能判断它是下载调试口。Air1603原生USB Host走另一组USB_DP/USB_DM网络，见USB Host图解。
9 Air601S 规格与板级实现
了解下载接口的用途后，再看Air601S承担的联网能力。其配套固件由合宙提供，用户无需二次开发。下表为Air601S产品规格［U］；封装、尺寸和天线口径与Air8607W板级实现分别说明。
| 类别 | 参数 |
|---|---|
| 无线制式 | Wi-Fi 4；2.4GHz；20/40MHz带宽 |
| 射频 | 最大发射功率 +21dBm；接收灵敏度 -98dBm（11b 1Mbps） |
| STA | 作为客户端连接1个AP |
| SoftAP | 作为热点，典型约6～8个STA客户端同时连接 |
| GPIO | 可用GPIO 17个，属Air601S资源规格 |
| UART / DBG / SPI | UART 4路；U1与SPI复用，其余三路默认使用；DBG 1路；SPI 1路 |
| 升级与互联 | 支持FOTA；支持AirLink over SPI、AirLink over UART |
| 处理器 | 32位XT804，240MHz，DSP + FPU |
| 存储 | 1MB Flash + 288KB RAM |
| 供电与IO | 3.0～3.6V，典型3.3V；单引脚最大输出12mA |
| 用户提供的天线规格 | 板载PCB天线，50Ω阻抗匹配 |
| 用户提供的尺寸 | 16.0±0.15 × 24.0±0.15 × 3.0±0.2mm |
| 环境 | 工作 -40～+85℃；存储 -45～+105℃ |
Air8607W V0的实现：S3中U210为Air601S_QFN32，配Y260 40MHz晶振、U212 3.3V LDO；RF端画有J461陶瓷天线及J260 IPEX支路。因此上述16×24mm和“PCB天线”应保留为提供方的产品级口径，不能标成U210芯片封装尺寸或本板实装天线结论。
Air601S的17个GPIO及4路UART并不全部对外开放：本板明确对外引出的是UART4；部分引脚用于AirLink、USB电源和485电源。+21dBm是器件规格上限，实际功率还受固件、天线及地区配置限制；6～8个客户端是典型量级，并非带宽或并发业务保证。STA与AP分别支持也不自动等于已验证STA+AP同时运行。
10 AirLink 与双处理器协作

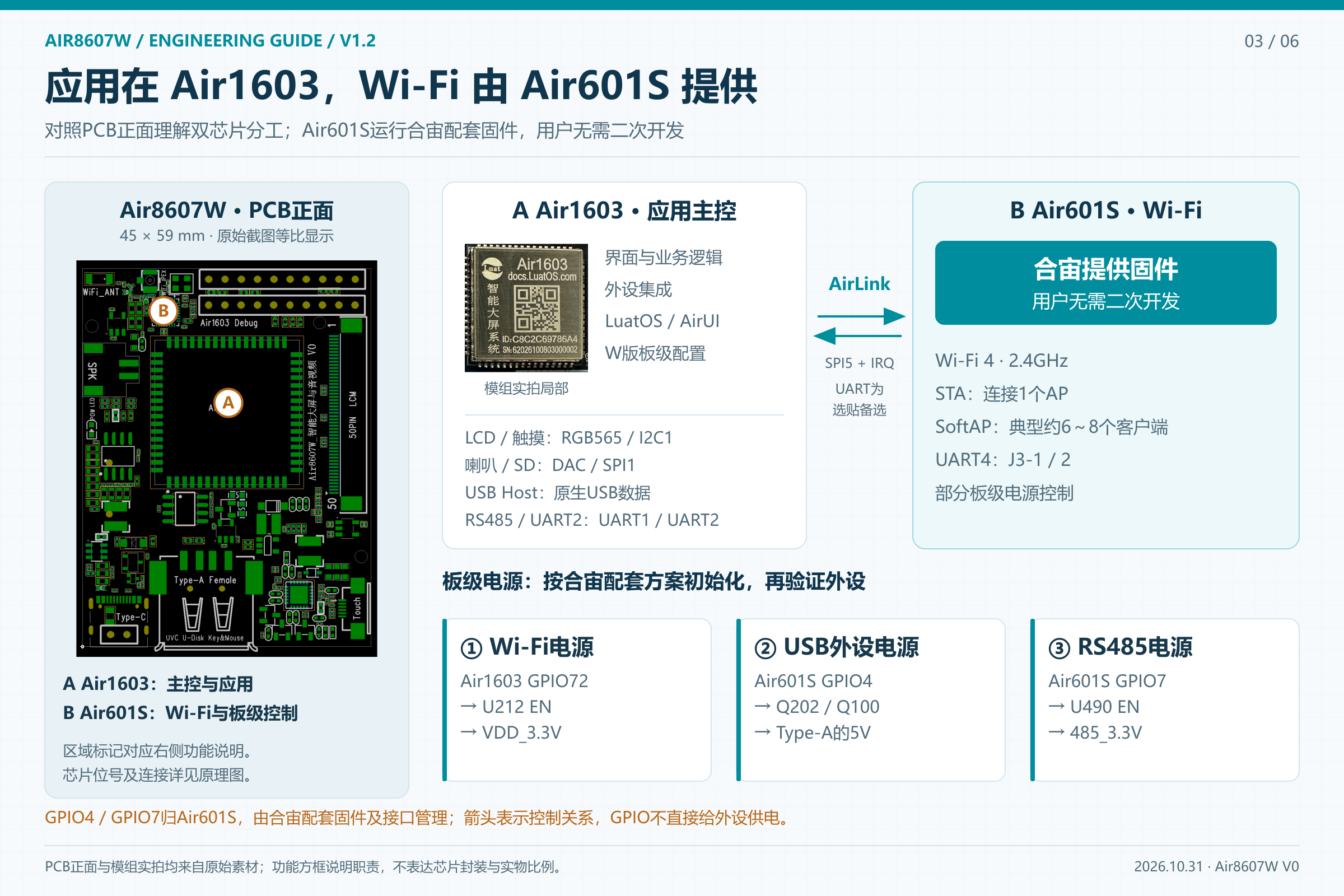

Air1603负责界面、外设与业务应用，Air601S运行合宙提供的固件，提供Wi-Fi和部分板级控制。应用侧按配套接口使用这些能力，无需修改Air601S底层固件。S3的SPI/UART选贴方式应与合宙配套方案匹配。［U、S2、S3、R8］
| Air1603端 | Air601S端 | 中间器件或说明 |
|---|---|---|
| SPI5_CLK / GPIO57，PIN60 | AIRLINK_SPI_CLK，PIN26 | R270，22Ω |
| GPIO12，PIN54 | AIRLINK_SPI_IRQ，PIN27 | R271，0Ω |
| SPI5_MISO / GPIO64，PIN62 | AIRLINK_SPI_MISO，PIN32 | R272，0Ω |
| SPI5_CS / GPIO56，PIN59 | AIRLINK_SPI_CS，PIN29 | R273，0Ω |
| SPI5_MOSI / GPIO58，PIN61 | AIRLINK_SPI_MOSI，PIN30 | R274，0Ω |
| UART3_RX / GPIO23，PIN56 | UART2_TX，PIN20 | R266，NC/0，选贴 |
| UART3_TX / GPIO22，PIN57 | UART2_RX，PIN21 | R267，NC/0，选贴 |
图纸阻值标注表现为SPI路径已配电阻、UART路径标NC/0；这提示默认倾向SPI方案，但实际出货配置仍须核对BOM与导通情况，不能仅凭截图宣称某个批次已焊或未焊。
从上电到可用外设
- Air1603按W版板级配置使能GPIO72，为Air601S供电。
2. Air601S运行合宙配套固件，与主控建立匹配的AirLink。
3. 通过合宙配套方案启用USB和RS485电源；硬件控制脚分别为Air601S GPIO4和GPIO7。
4. 供电就绪后，再验证USB枚举、RS485通信与Wi-Fi联网。
这是根据原理图整理的电源依赖，用于理解和排障。GPIO4/7由合宙配套固件及其接口管理；应用开发者按配套工程调用并核对状态，不需另写Air601S程序。具体默认状态和恢复流程以配套版本说明为准。
USB或485不工作时，应检查Air601S供电、合宙固件运行状态与配套接口，即使此时不需要联网。升级时记录主控应用、合宙Air601S固件和资源的匹配版本；维护Wi-Fi固件不等于要求用户二次开发。

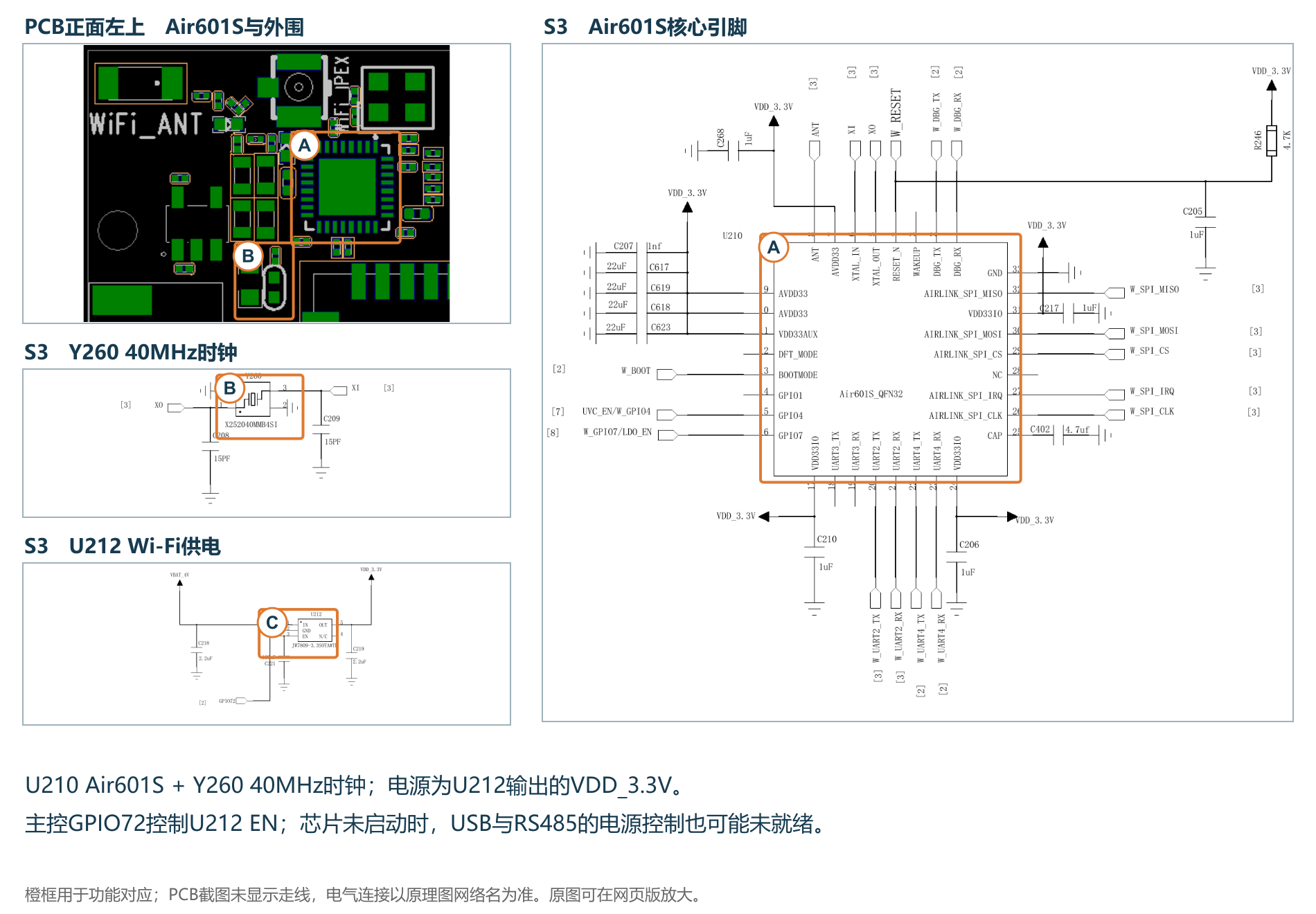

图解E WiFi 芯片时钟与供电
双芯片协作从正确供电开始。下图把Air601S的位置、时钟与3.3V电源对应到原理图。
图解E WiFi 芯片时钟与供电。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A QFN区域 | U210 Air601S_QFN32 | 将UART4、AirLink和板级控制引脚分别辨认 |
| B 晶振区域 | Y260及负载电容，S3右侧时钟框 | 位置按封装/区域对应，不将产品模组尺寸套到芯片上 |
| C 电源图 | U212 JW7809；EN接GPIO72 | VBAT_4V为输入，VDD_3.3V为输出 |
芯片框左侧GPIO4接UVC_EN、GPIO7接485 LDO_EN；底部UART4对外引出。这里的管脚均属于Air601S，不是Air1603的同号GPIO或UART。

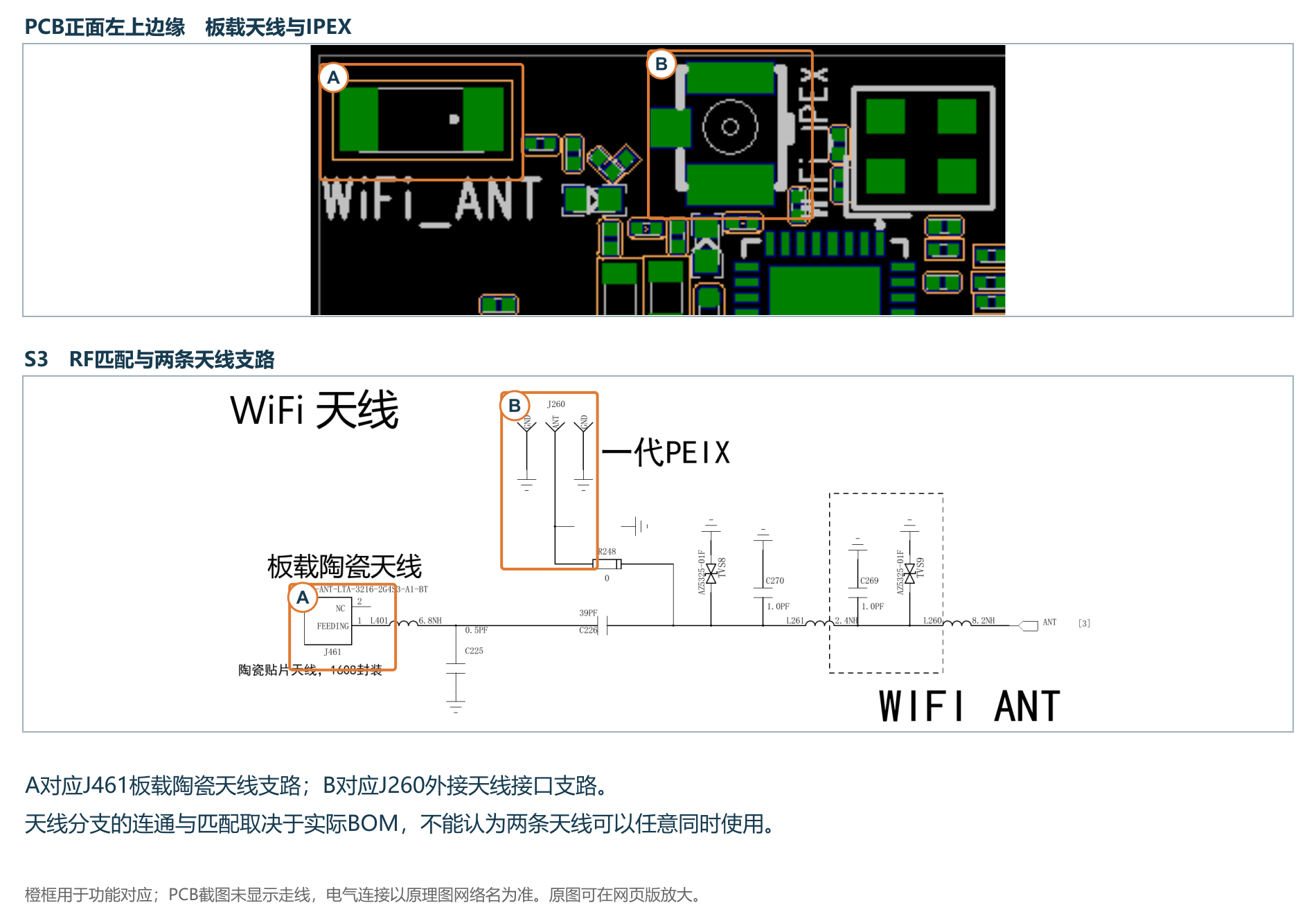

图解F WiFi 天线与射频支路
确认Wi-Fi芯片正常启动后，再核查射频匹配与天线装配；两条支路应结合BOM理解。
图解F WiFi 天线与射频支路。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A 左侧天线焊盘 | J461、L401、C225/C226 | 原理图画陶瓷天线，与用户规格中的“PCB天线”口径有差异 |
| B IPEX区域 | J260、R248及匹配/保护器件 | 外接天线的装配、线缆和匹配须按最终方案确认 |
| ANT网络 | U210 PIN8 → 匹配网络 → 天线分支 | PCB截图无走线，不能从焊盘颜色推定射频路径 |
外壳设计应给天线区域留出评估空间，避免未经验证的金属遮挡。图纸中陶瓷天线的1608注释与3216料号口径也应在正式BOM发布时统一。
图解G AirLink 选贴通路与接口归属
供电与射频之外，AirLink还依赖正确的互联选贴。下面区分SPI主路径和UART备选路径。
图解G AirLink 选贴通路与接口归属。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A ↔ B | U210 Air601S ↔ U110 Air1603 | 表示两颗芯片协作，不是图中有可直接看到的连线 |

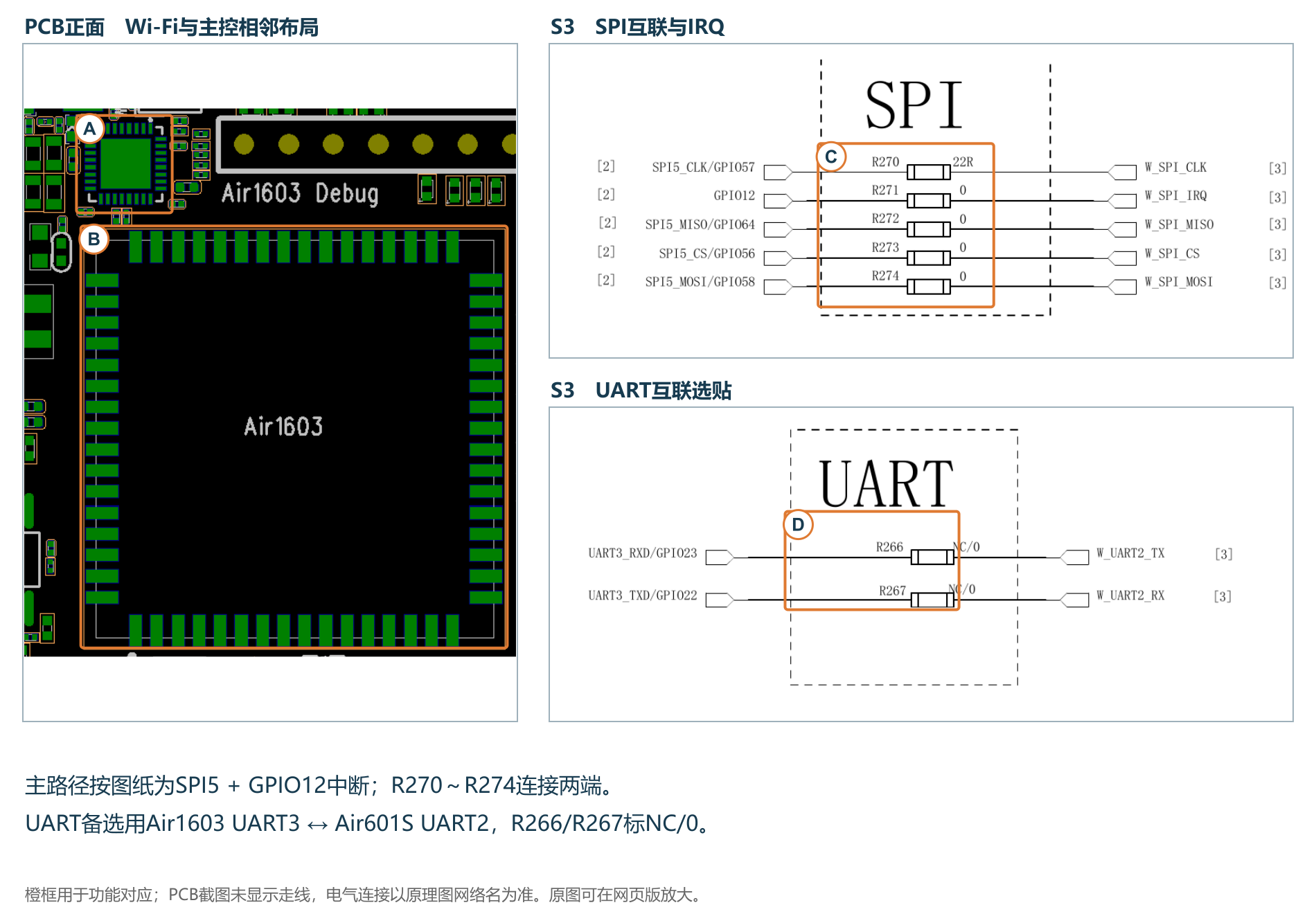

| C SPI电阻组 | R270～R274，S3 | CLK/MISO/MOSI/CS/IRQ逐项对照；固件传输方式须一致 |
| D UART备选 | R266/R267，S3 | 选贴后才建立对应链路；不是J3引出的UART2 |
名字容易混淆的两处UART2必须区分：这里的W_UART2属于Air601S，供内部互联备选；J3的UART2属于Air1603，供外部业务或AirCAMERA_1034使用。
11 USB Host 与外设组合
Type-A的D+/D-直接连接Air1603 PIN46/PIN47；Type-C的数据进入CH343，两者是独立的数据路径。USB Host用来接外设，不承担Air1603的串口烧录。［S2、S7、S9］
| 接入对象 | 可实现的功能 | 边界 |
|---|---|---|
| AirCAMERA_1032 | UVC预览、拍照及固件支持的录像 | 首选验证配件；需匹配图像模式 |
| AirCAMERA_1034 | 图像通道 + 人脸识别控制 | 还占用UART2，USB与UART两侧同时同源供电 |
| U盘 | 离线文件导入、导出或资源读写 | 需匹配文件系统和固件，不承诺任意格式 |
| USB键盘 | 文本输入、业务按键 | 需处理HID事件与UI焦点 |
| USB鼠标 | 指针或点击交互 | 需驱动和UI事件支持 |
| 单接收器键鼠套装 | 键盘与鼠标同时使用 | 同品牌成套、共用1个接收器并验证兼容性 |
同时使用规则
摄像头、U盘、键盘、鼠标作为不同USB外设时不能同时使用。不要通过外接USB Hub推定可以突破限制。用户提供的例子为雷柏Rapoo X1800S单接收器套装；采购时应核对完整型号、接收器配置和实际HID兼容性，商品价格或销量不作为技术依据。［U、P］
Micro-SD使用SPI1，不占Type-A。因此“摄像头采集 + SD存储”在接口资源上可组成方案；是否可稳定同时预览、写卡、联网和播放音频，仍需实测。
USB 首次验证
先只接一个已知配件，确认上游5V、Air601S GPIO4使能、Type-A VBUS电压，再查看USB枚举日志。识别成功后逐步提高分辨率、写入速度或业务负载。拔出U盘前结束写入并卸载；不要将正常热插拔能力与写入过程中任意断电混为一谈。
图解H USB Host 数据与五伏开关
USB设备同时需要数据连接和VBUS供电。下图分别追踪Type-A的数据网络与5V开关。

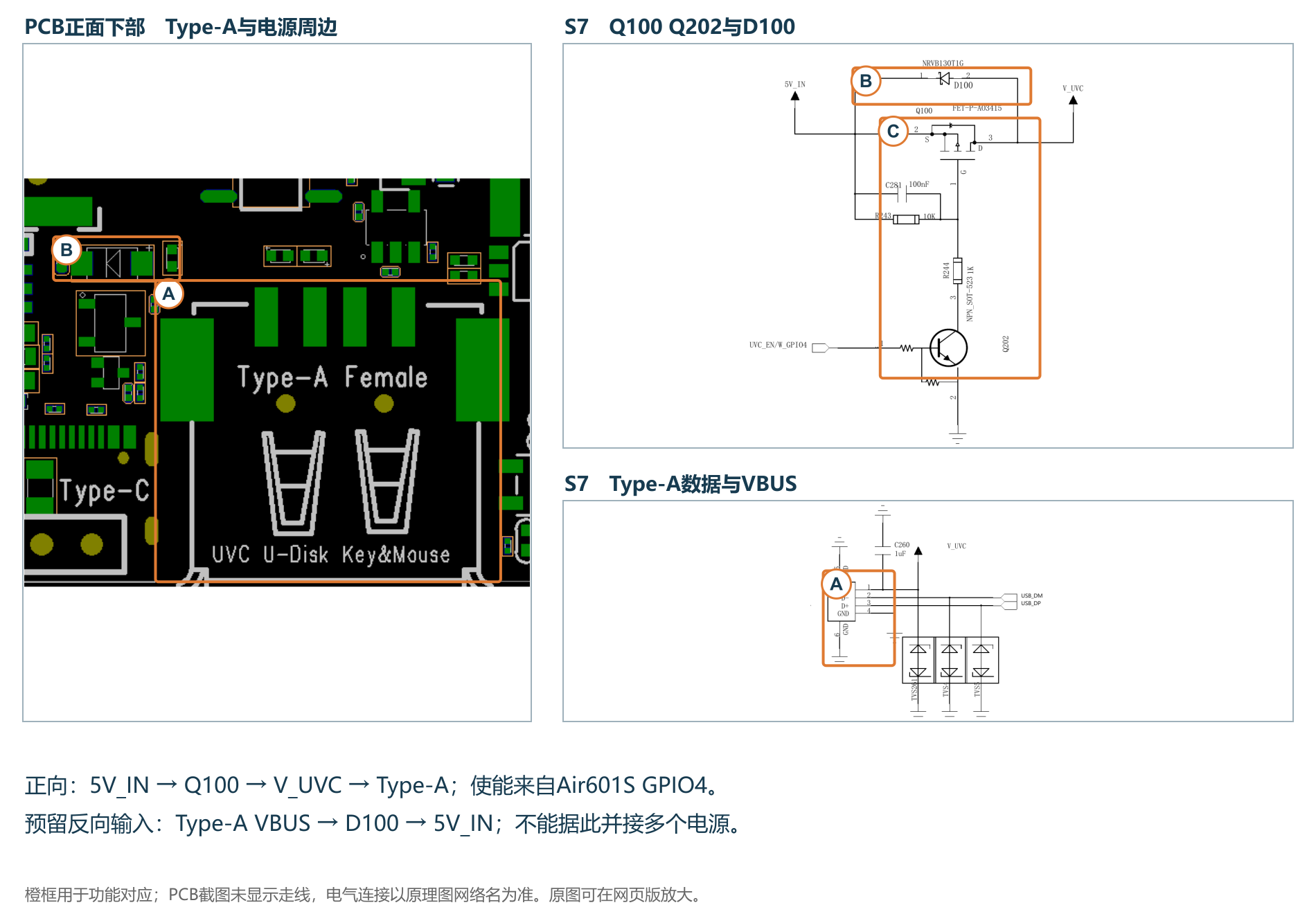

图解H USB Host 数据与五伏开关。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A Type-A | S7：VCC、D-、D+、GND | USB_DM/DP接Air1603；与Type-C的DP0/DM0区分 |
| B 二极管区域 | D100 NRVB130T1G，S7 | 功能区对应；反向输入存在二极管压降 |
| C 开关链 | GPIO4 → Q202 → Q100 | 高电平开启是依据此开关结构推导；需配套固件初始化 |
PCB中Type-A左上侧可见二极管外形区域，但没有完整位号层，不将其中任何小焊盘直接当成已验证测点。实际测量应先确认5V_IN、V_UVC和公共GND，再读USB枚举日志。
12 摄像头接线与人脸识别
AirCAMERA_1032
使用与Type-A主机口匹配的USB线接入，USB同时提供数据和5V电源。其官方配件说明给出MJPG/H.264输出，并推荐MJPG 1280×720 15fps作为稳定配置参考；这是摄像头侧资料，不是Air8607W整机在叠加显示、存储和网络后的性能保证。［R6］
首次验证先确认USB枚举与一张图像，再加入预览和保存。摄像头能输出H.264不等于主板应用已经具备完整H.264解码、封装与播放器流程。
AirCAMERA_1034
该配件提供人脸识别能力；USB承担图像传输，UART承担控制及结果交互。USB与UART两路电源必须同时接，并且来自同一个电源。以下接法使用本板5V_OUT满足同源要求。［U、R7］
| Air8607W端 | AirCAMERA_1034端 | 说明 |
|---|---|---|
| Type-A USB | 摄像头USB接口 | VBUS、D-、D+、GND按配套线连接 |
| J3-9 UART2_TX | 摄像头UART RX | 板端TX接对端RX |
| J3-8 UART2_RX | 摄像头UART TX | 板端RX接对端TX |
| J3-7 5V_OUT | 摄像头UART侧电源 | 使用本板同源5V；核对配件连接器定义 |
| J3-10 GND | 摄像头UART侧GND | 公共地，不能只接TX/RX |
USB连接与UART侧5V供电两者缺一不可；只看到画面不能证明识别控制已经接好。不要从J2的VBAT_4V、VDD_3.3V或J3的485_3.3V为其UART侧代供5V。
此方案占用Air1603 UART2，不能再将同一串口直接接另一个独立TTL设备。W_UART4仍属于Air601S，能否替代UART2需要另一套已经验证的固件/协议，不属于本接线方案。
产品集成时，识别结果驱动门锁或其他负载还需独立驱动及业务授权逻辑。Air8607W未在本次资料中给出继电器、锁驱动或完整门禁成品功能。
13 RS485 与 exmodbus
背面RS485电路将Air1603 UART1转换成现场差分总线。U245为SIT3485E，A/B经F204/F203引到J3，并设置TVS486；它是非隔离接口，保护器件不等于电气隔离。［S8］
| 项目 | 本板实现 |
|---|---|
| 发送数据 | Air1603 UART1_TX，PIN39 / GPIO2 → U245 DI |
| 接收数据 | U245 RO → Air1603 UART1_RX，PIN40 / GPIO3 |
| 方向控制 | Air1603 GPIO65，PIN63 → RE#与DE |
| 方向电平 | 按电路：低为接收，高为发送；发送完成后再切回接收 |
| 485电源 | U490 LP5907，输出485_3.3V；Air601S GPIO7使能 |
| 外接口 | J3-5 A、J3-6 B、适当公共参考地 |
| 终端与偏置 | R428=120Ω；R429=10kΩ上拉A，R427=10kΩ下拉B |
R428若实装，就是板载120Ω终端。总线通常只在两个物理端点保留相应终端，多个中间节点不应无差别叠加120Ω。先核对板上实装，再规划拓扑和偏置；不同厂家的A/B命名可能不同，应结合极性定义及实测确认。
exmodbus官方文档提供Modbus RTU主/从站及TCP主/从站路径；本板串行接入从RTU开始最直接。将文档示例的UART和方向脚改为本板UART1、GPIO65、接收电平0，并先打开Air601S GPIO7控制的485电源。不要照搬示例中其他板卡的方向GPIO。［R9］
-- 板级参数摘录，仅用于配置核对，不是完整可运行工程
uart_id = 1
rs485_dir_gpio = 65
rs485_dir_rx_level = 0
-- 先由 Air601S GPIO7 使能 485_3.3V
-- 波特率、校验、站号、寄存器地址按从站手册设置
建议先读取一个已知寄存器，并确认数值、地址基准、字节序、超时及重试，再增加轮询队列和UI。Wi-Fi联网后可设计RS485到网络的数据上传或协议转换应用，但“有exmodbus”不等于已有完整网关业务。跨远距离、地电位差明显或工业高干扰场景，需要另行评估隔离与防护。
图解I 背面 RS485 与正面排针
RS485说明中的供电、方向控制和A/B总线，可在背面器件区及J3丝印上交叉核对。
图解I 背面 RS485 与正面排针。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A 背面485区 | U245及R428终端、偏置和保护 | 没有隔离器件；PCB封装细节与位号仍需源文件核对 |
| B 丝印/接口 | J3-5 A、6 B、4 485_3.3V | 485_3.3V是电源网络，不是总线第三根信号 |
| C 供电 | U490 LP5907，EN接W_GPIO7 | 没有此支路电源时，仅配置UART1仍不能通信 |
图纸中RE#与DE接到GPIO65，低电平接收、高电平发送；R428为120Ω。多节点组网先确认实装终端，再决定保留位置。背面器件与正面排针通过PCB连接，截图未显示其走线。
14 Micro-SD 与音频播放
Micro-SD 存储
背面J216通过SPI1接Air1603，U600提供SD_3V3，SD_EN来自GPIO74。该连接是SPI模式，不是4位SDIO。SPI1资源已被板载卡占用。［S2、S6］
| 信号 | Air1603管脚 | SD卡座连接 |
|---|---|---|
| CS | PIN49 / GPIO8 | J216-2 CD/DATA3 |
| CLK | PIN50 / GPIO9，经R268 10Ω | J216-5 CLK |
| MISO | PIN51 / GPIO10 | J216-7 DAT0 |
| MOSI | PIN52 / GPIO11 | J216-3 CMD |
| 电源使能 | PIN26 / GPIO74 | U600 EN |
| 卡电源 / 地 | SD_3V3 / GND | J216-4 / J216-6 |
可存放图片、字体、音频、日志、照片及经固件支持的视频文件。先使能供电、等待稳定、初始化SPI并挂载文件系统，再访问文件。卡容量上限、支持的文件系统和默认时钟未由本次W版资料确认，需按固件及选卡测试；不要把Air8607示例中的20MHz视为所有卡的保证值。
S6未见卡座CD检测脚连到主控，因此不能据此承诺硬件插拔检测。长时间日志应采用分文件、定期同步和空间清理；拔卡前先停止写入并卸载。
喇叭与功放
Air1603 PIN30 DAC经U421 HT6873输出到J102：1脚SPK+，2脚SPK-；3/4为接地焊脚。功放使能来自GPIO73（PIN25）。支持连接4Ω/3W喇叭；SPK-为差分输出端，不能接系统GND，也不能当作耳机公共地。［U、S5］
S5器件说明给出“5V、4Ω、THD=10%时3.5W”，但本板功放供电实际接VBAT_4V。因此“支持4Ω/3W喇叭”是适配负载描述，不是本板保证输出3W或3.5W的测试结果。应在实际电压和失真要求下确认可用音量。
可做提示音、音乐及适配固件的TTS播报；本板图纸未提供麦克风采集电路。不要将摄像头配件的麦克风能力或更新固件的SIP库支持，直接宣传成本板已验证的录音、回声消除或双向通话功能。
图解J 背面 Micro SD 卡与 SPI1
Micro-SD卡在背面，但通信由Air1603的SPI1完成。下图进一步定位卡座和独立供电支路。
图解J 背面 Micro SD 卡与 SPI1。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A 卡座 | J216，S6 | 背面可换卡，结构设计应留出插拔空间 |
| B LDO区域 | U600 JW7809与输入/输出电容 | 区域对应；供电支路不与USB Host占用同一总线 |
| SPI网络 | MOSI/MISO/CLK/CS → Air1603 PIN52/51/50/49 | 拍照存SD在接口资源上可规划，并发性能仍需验证 |
卡座DAT2/DAT1未形成4位SDIO数据接口；本设计使用SPI。卡检测CD脚未见连到主控，不能只凭卡座有检测焊脚就认定软件能自动检测插拔。
图解K 喇叭插座与差分功放
存储资源可用于音频素材；输出到喇叭前，还需理解SPK接口与差分功放的连接。
图解K 喇叭插座与差分功放。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A SPK插座 | J102：1 SPK+、2 SPK- | 连接喇叭两端；3/4为附加接地焊脚 |
| B 功放区域 | U421 HT6873，S5 | 按封装及邻近SPK作区域对应 |
| 供电与使能 | VBAT_4V；AUDIOPA_EN来自GPIO73 | 上电默认/播放时序需由软件控制，排查时同时测电压 |
电路中DAC进入功放输入网络，VO1与VO2分别驱动喇叭两端。图纸注释的5V测试功率与本板VBAT_4V实际供电是不同条件，不应混为整板额定输出。
15 LCD 与触摸的接入条件
右侧50PIN连接器提供RGB数据、同步控制、屏幕逻辑电源、偏置电源和背光；右下TP2独立连接电容触摸。50PIN只是连接器触点数，不代表任意50PIN屏都可直接插接。［S4］
| 检查项 | 本板依据 | 开发动作 |
|---|---|---|
| 色彩数据 | Air1603原生RGB565，16位 | 确认屏幕RGB引脚及低位兼容接法 |
| 分辨率 | 官方平台介绍给出最高1280×800；S4另有旧适配说明 | 按具体屏和固件验证，不将平台上限写成W版已测上限 |
| 接口方向 | PCB标1/50；图纸为50P输出上接 | 核对FPC同面/异面、触点朝向、1脚与锁扣 |
| 逻辑电源 | LCD_3V3由U300提供 | 核对屏幕工作电压和电流 |
| 偏置电源 | U302 JW1386产生AVDD/VGH/VGL/VCOM | 核对屏规格；不能按相同插座猜电压 |
| 背光 | U301 JW1160 + L300 + D300 | 核对串并联、目标电流及电压余量 |
| 显示使能 | LCD_DISP来自GPIO15 | 按屏要求安排上电/复位/显示时序 |
| 背光调节 | BL来自PWM3 / GPIO13 | 按板级配置启用复用，验证亮度与波形 |
S4标注偏置参考值：VGH约18.5V、VGL约-8.2V、AVDD约9.6V、VCOM约4.2V。这些是该设计标注值，不是所有屏幕通用要求；应在真实负载下测量，并确认屏的容差。
背光采样电阻R205和R206均标10Ω并联，图中给出Iout=0.2V/5Ω，即约40mA的图纸计算值。若选用更高电流的背光，应按完整器件规格与热设计修改，而不是仅改软件亮度；最终实装阻值与允许电流需核对。
建议调试顺序：核对针脚和电源 → 检查偏置/背光 → 配置RGB时序 → 显示色条 → 验证方向与色序 → 调试触摸坐标。触摸翻转与LCD图像翻转是两个独立配置。［S4、R4］
图解L LCD 连接器与 RGB565 信号
屏幕适配先从连接器与信号类型入手，再分别核查背光和偏置电源。
图解L LCD 连接器与 RGB565 信号。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A 实体连接器 | S4右侧50PIN符号 | 截图上端标1、下端标50；符号画法不代表物理方向 |
| B RGB与低位映射 | R280～R287把部分低色位接到高色位 | 源数据仍是RGB565；逐针网络见第16章 |
| C 供电与控制 | LED_A/K、LCD_3V3、VCOM与同步脚 | 按屏规格核对，不能只按针数选屏 |
该图保留连接器两端与信号束的原始关系，用于配合完整针脚表阅读。电子版放大可查看原理图针号；不按PCB截图像素测量连接器间距或FPC长度。
图解M 背光升压与亮度控制
确认LCD信号定义后，下面单独检查背光升压、恒流采样与亮度控制。
图解M 背光升压与亮度控制。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A 电源周边 | 对应S4显示电源功能区 | 截图缺位号，不给U301或L300标一个未经确认的精确坐标 |
| B 背光驱动 | U301 JW1160、L300、D300 | 并非USB 5V转换器；输出服务LCD背光 |
| C 电流采样 | R205/R206与LED_K反馈 | 更换背光负载先核算电流与电压，再改PWM亮度 |
该页把“亮度控制信号”和“背光供电转换”区分开：PWM调光不能替代恒流电路的负载适配。选屏时应核对背光串并联、所需电流和驱动器余量。
图解N LCD 偏置电源与右下芯片区
背光之外，LCD还需要偏置电源。右下芯片区及对应原理图说明了这些电压的来源。
图解N LCD 偏置电源与右下芯片区。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A QFN芯片区域 | U302 JW1386，S4 | 通过封装和功能区对应，仍需位号图最终确认 |
| B 负压/公共电压支路 | VGL与VCOM相关电容、二极管及反馈 | 这些电压只用于匹配的屏幕，不可作为通用外供 |
| 输出去向 | 50PIN上的AVDD、VGH、VGL及VCOM | 与第16章对应针脚一并核对 |
屏幕不亮时先区分逻辑电源、偏置电源和背光电源三个层次。此页显示的电压为原理图设计标注值，不能替代实际负载下测量或屏幕规格书。
16 LCD 50PIN 针脚速查
依据S4连线整理；“未连接”指所给图纸未见接线，不是允许任意复用。低色位通过0Ω电阻复制高位，仍是RGB565来源，不增加真实颜色位数。
| 针号 | 本板网络或连接 | 针号 | 本板网络或连接 |
|---|---|---|---|
| 1 | 未连接 | 26 | LCD_G2 |
| 2、3 | GND | 27 | LCD_G3 |
| 4 | DITHB | 28 | LCD_G4 |
| 5 | VCOM | 29 | LCD_G5 |
| 6 | 未连接 | 30 | LCD_G6 |
| 7 | LCD_DISP，经R210 | 31 | LCD_G7 |
| 8 | AVDD | 32 | 经R282接LCD_B5 |
| 9 | VGL | 33 | 经R281接LCD_B6 |
| 10 | VGH | 34 | 经R280接LCD_B7 |
| 11 | U/D | 35 | LCD_B3 |
| 12 | L/R | 36 | LCD_B4 |
| 13 | GND | 37 | LCD_B5 |
| 14 | LCD_CLK | 38 | LCD_B6 |
| 15 | GND | 39 | LCD_B7 |
| 16 | 经R287接LCD_R5 | 40 | LCD_HSYNC |
| 17 | 经R286接LCD_R6 | 41 | LCD_VSYNC |
| 18 | 经R285接LCD_R7 | 42 | LCD_DE |
| 19 | LCD_R3 | 43 | MODE |
| 20 | LCD_R4 | 44 | LCD_3V3 |
| 21 | LCD_R5 | 45 | VCOM |
| 22 | LCD_R6 | 46 | GND |
| 23 | LCD_R7 | 47、49 | 未连接 |
| 24 | 经R284接LCD_G6 | 48 | LED_K |
| 25 | 经R283接LCD_G7 | 50 | LED_A |
| 附加焊脚 | 51、52接GND | 方向提醒 | 以PCB 1脚与连接器图纸确认 |
MODE、DITHB、L/R、U/D由板上电阻网络配置，不能默认为可由软件任意切换的GPIO。连接器位号未在所给PDF中清晰呈现，设计线束时应结合正式BOM、封装和连接器规格复核。
17 触摸针脚及图纸核对
| TP2针号 | 网络 | Air1603端 |
|---|---|---|
| 1 | TP_RST | PIN44 / GPIO14 |
| 2 | LCD_3V3 | 触摸供电 |
| 3 | GND | 信号地 |
| 4 | WAKEUP / TP_INT | PIN43 |
| 5 | I2C1_SDA | PIN41 / GPIO38 |
| 6 | I2C1_SCL | PIN42 / GPIO39 |
| 7、8 | GND | 附加接地焊脚，不算6个信号触点 |
TP2的符号共显示1～8，但名称RGB_HNX_TP_6PIN及信号定义表明是6PIN触摸接口，7/8为接地焊脚。不能因为符号有8个编号就买8PIN信号排线。I2C上拉及RST/INT连接见S4，触摸控制器型号、地址、分辨率和中断配置需与配套面板一致。
图3 S4原理图局部。上半部为LCD针号，下半部为6PIN触摸；电子版可放大核查。
图解O 触摸接口与独立六针信号
显示与触摸使用独立排线。下图把6PIN触摸接口与主控I2C、复位及中断一一对应。
图解O 触摸接口与独立六针信号。PCB局部与原理图局部对照。
| 对照位置 | 原理图对应 | 理解与接线 |
|---|---|---|
| A Touch连接器 | TP2 RGB_HNX_TP_6PIN | 与旁边LCD偏置芯片区区分 |
| TP2-1/4 | TP_RST / WAKEUP | 主控复位与触摸中断，电平时序需匹配触摸IC |
| TP2-5/6 | I2C1_SDA / I2C1_SCL | 连到Air1603 PIN41/42；坐标方向由驱动与UI配置 |
上方的50PIN LCD连接器负责显示，右下6PIN负责触摸。出现“画面正常但触摸不动”时，应沿本页的供电、I2C和中断单独排查，而不是先修改LCD时序。
18 固件配置资源表
以下是Air8607W V0硬件资源分配，可作为board_config检查清单。GPIO编号、模组PIN编号和外部排针针号是三个不同概念。［S2～9］
| 功能 | 拥有该资源的芯片 | 管脚或接口 | 用途或占用 |
|---|---|---|---|
| 显示使能 | Air1603 | GPIO15 / PIN64 | LCD_DISP |
| 背光 | Air1603 | PWM3 / GPIO13 / PIN55 | BL |
| 触摸复位 | Air1603 | GPIO14 / PIN44 | TP_RST |
| 触摸中断 | Air1603 | WAKEUP / PIN43 | TP_INT |
| 触摸I2C | Air1603 | I2C1 / PIN41、42 | SDA / SCL |
| 功放使能 | Air1603 | GPIO73 / PIN25 | AUDIOPA_EN |
| SD电源 | Air1603 | GPIO74 / PIN26 | SD_EN |
| SD通信 | Air1603 | SPI1 / PIN49～52 | CS / CLK / MISO / MOSI |
| Wi-Fi电源 | Air1603 | GPIO72 / PIN23 | U212 EN |
| Wi-Fi SPI | Air1603 | SPI5 / PIN59～62 | 经选贴电阻连接Air601S |
| AirLink中断 | Air1603 | GPIO12 / PIN54 | Air601S SPI IRQ |
| Wi-Fi UART备选 | Air1603 | UART3 / PIN56、57 | 接Air601S UART2，选贴 |
| 485数据 | Air1603 | UART1 / PIN39、40 | 已连接U245 |
| 485方向 | Air1603 | GPIO65 / PIN63 | 低接收、高发送 |
| 外部UART2 | Air1603 | PIN37、38 | J3-9/8；1034使用 |
| USB Host | Air1603 | USB_DP/DM / PIN46、47 | Type-A数据 |
| USB电源 | Air601S | GPIO4 / PIN15 | UVC_EN |
| 485电源 | Air601S | GPIO7 / PIN16 | U490 LDO_EN |
| 外部UART4 | Air601S | PIN22、23 | J3-1/2 |
| 主控下载 | Air1603 | DBG_TX/RX / PIN28、27 | CH343或J2 |
| Wi-Fi维护下载 | Air601S | DBG_TX/RX / PIN2、1 | 合宙固件；J2外接工具 |
关键依赖：USB电源和485电源的控制脚属于Air601S；不要在Air1603中直接对本地GPIO4或GPIO7操作，误以为已经控制了这两个网络。
19 软件开发与首次上电
建议使用LuatOS与AirUI进行主控应用开发。Air1603平台为Cortex-M7 500MHz，支持RGB565、2D图形加速及JPG/PNG硬件解码；常规资料列出18MB Flash与16MB RAM，另有32MB RAM配置，本板实装容量需按料号确认。用户可用内存和文件空间由固件分区决定；Air601S的1MB/288KB是另一颗芯片的资源。［R4、R5］
准备清单
Air8607W实物及版本信息、单一稳压5V电源或电脑供电、可传数据Type-C线、Luatools、CH343驱动、匹配的Air1603固件与W版板级工程；按需准备屏幕、触摸、喇叭、Micro-SD、摄像头、485从站。Air601S使用合宙提供的固件，外接下载器仅在维护下载需要时准备。
推荐上手顺序
- 断电核对正负极、连接器方向、板底绝缘；暂不接高负载外设。
2. 只经Type-C供电，确认CH343枚举并能访问主控下载串口。
3. 下载最小工程，记录硬件版本、固件版本、分区编号及日志波特率。
4. 使能Air601S电源，检查3.3V和AirLink连通，再验证STA联网。
5. 依次验证LCD色条、触摸、低音量播放和SD读写。
6. 验证USB供电控制及单个USB外设，再验证485电源、方向和一条Modbus事务。
7. 逐步组合功能，测电压、内存、响应时间和错误恢复。
主控固件分区决定脚本区与文件系统的空间分配，按所用官方版本说明选择。Air8607W应使用匹配的主控板级工程与合宙Air601S固件；下载时同时记录版本和AirLink方式，便于升级及恢复。［R5］
工程组织建议
主控工程可将板级配置、屏幕、Wi-Fi、USB、RS485、存储和UI分别组织。网络及相关板级控制调用合宙配套接口；初始化失败应返回可读状态，避免阻塞界面。记录主控应用与合宙Air601S固件的配套版本。
Air601S配套固件由合宙提供，开发者主要完成Air1603上的业务、界面与外设集成。具体下载包和维护操作按合宙发布资料获取；本资料包包含开发说明与图纸。迁移Air8607/A示例时，仍需改为W版板级配置。
20 可以开发哪些终端
| 方案 | 功能组合 | 软件重点与限制 |
|---|---|---|
| Wi-Fi设备操作面板 | LCD + 触摸 + Wi-Fi + 喇叭 | 配置网络、显示状态和报警；离线时保留基本控制 |
| 带日志的485采集终端 | RS485 + SD + Wi-Fi + UI | Modbus轮询、时间戳、缓存与补传；非隔离总线要评估现场环境 |
| 拍照与资料上传终端 | AirCAMERA_1032 + SD + Wi-Fi | 采集、保存和上传分队列；实测带宽、存储和UI并发 |
| 人脸识别交互终端 | AirCAMERA_1034 + UART2 + UI + 音频 | USB图像与串口识别状态关联；同源双路供电 |
| 离线维护终端 | U盘 + LCD + 触摸 | 导入配置、导出日志；U盘占用USB口，不能同时接摄像头 |
| 键鼠交互终端 | 单接收器键鼠 + LCD + Wi-Fi | 输入焦点、文本处理与断连恢复；不能再并接其他USB外设 |
资源并发判断
| 组合 | 结论 |
|---|---|
| LCD + 触摸 + Wi-Fi + RS485 + SD | 接口上可规划；带宽、时序与供电需组合验证 |
| USB摄像头 + Micro-SD | 不同物理总线，可设计；不承诺最高规格同时运行 |
| USB摄像头 + U盘 | 不支持按本任务定义同时使用 |
| 摄像头 + USB键鼠 | 不支持按本任务定义同时使用 |
| 共用1接收器的键盘 + 鼠标 | 用户给出的允许组合，需验证具体套装 |
| AirCAMERA_1034 + 独立UART2外设 | UART2已占用，不能直接并接独立TTL设备 |
适合用“硬件已具备哪些通路、软件还要完成哪些功能”评估方案。不要把单个部件的峰值指标相乘或叠加成整机承诺，例如相机最大帧率、Wi-Fi最大功率、屏幕最大分辨率和最大音量不能视为已验证的同时运行工况。
21 从 Air8607 和 Air8607A 迁移
业务逻辑、UI设计和部分驱动可作为迁移起点；接口定义、网络适配和外设供电应按W版重新核对。
| 迁移项 | 需执行的工作 |
|---|---|
| 结构 | 按45×59mm重做边界、安装孔和排线空间检查；背面预留SD卡插拔和485器件高度 |
| USB角色 | W版Type-C为CH343，Type-A才是Host；从A版迁移时不能延续Type-C接摄像头的接法 |
| 排针 | 使用J2/J3 1×10定义，废止旧板J110或其他排针表 |
| UART1 | W版用于板载RS485，不再当普通对外TTL口 |
| UART2 | 继续由Air1603提供；使用1034后被识别控制占用 |
| UART3 | W版是Wi-Fi互联备选，不等同A版已对外开放 |
| UART4 | 来自Air601S，不是主控新增本地串口 |
| SPI1 | W版已用于SD卡，不沿用A版外部SPI接法 |
| GPIO65 | W版用于485方向，不能沿用A版PWM输出用途 |
| Wi-Fi | 使用合宙Air601S配套固件；核对GPIO72供电、AirLink及主控联网状态 |
| USB与485使能 | 经合宙配套方案启用；硬件控制脚为Air601S GPIO4/7 |
| 资源路径 | 重新核对SD挂载、U盘挂载、内置文件系统和更新包存储位置 |
组合验证记录
每次验证至少记录：板卡版本和BOM选贴、Air1603固件/分区、Air601S固件/AirLink方式、屏与触摸型号、摄像头型号、SD/U盘型号及格式、电源和线束。记录“通过”的同时记录使用条件。
重点用例：冷启动、连续重启、Wi-Fi断开与重连、USB外设掉电恢复、485从站超时、SD满盘、写入时意外掉电、音频与背光最大组合负载。正式量产还需验证ESD/EMC、温升与可靠性；这些指标不能由本次截图推定。
22 常见问题排查
| 现象 | 优先检查 |
|---|---|
| Type-C接电脑无串口 | 是否为数据线；CH343驱动；USB2焊接和5V_IN；不要把Type-A当下载口 |
| Air1603可下载但Wi-Fi不工作 | GPIO72、U212输出、Air601S固件、SPI/UART选贴与AirLink方式 |
| 按合宙说明维护Air601S时无响应 | 核对官方工具与固件、J2 W_DBG组、TX/RX交叉、共地及规定上电时序 |
| USB设备完全不枚举 | Air601S GPIO4控制、Type-A VBUS、数据线、固件支持与单设备原则 |
| 插相机就复位 | 供电能力、线缆压降、USB启动电流、背光及音频并发负载 |
| 1034有图像但无识别结果 | UART2号、波特率/协议、TX/RX方向，以及UART侧是否同源供电 |
| 485无回应 | GPIO7控制的485_3.3V、UART1、GPIO65方向、站号/校验/地址、A/B极性 |
| 485多节点不稳定 | 终端是否叠加、拓扑/支线、公共参考地、偏置和干扰 |
| SD挂载失败 | GPIO74及SD_3V3、SPI1配置、卡格式与实装；先试已验证卡 |
| SD运行一段时间后出错 | 剩余空间、并发访问、掉电、写入节奏、供电与接触 |
| 屏幕不亮 | FPC方向与1脚、LCD_3V3、偏置、背光电流、LCD_DISP/PWM配置 |
| 有图像但颜色或方向错误 | RGB565高低位接法、同步时序、L/R/U/D电阻及软件方向 |
| 触摸无响应或偏移 | TP2线序、电源、I2C地址、复位/中断、坐标旋转与映射 |
| 喇叭无声或失真 | GPIO73、DAC路径、4Ω负载、VBAT_4V压降、音量与差分接线 |
| W_UART4没有主控串口响应 | 它归Air601S所有；检查代理/固件而非只调用主控UART4 |
| 插入调试线后电源异常 | 检查是否Type-C与J1双重供电，以及外接串口工具供电脚并接 |
排查应从电源与电平开始，再检查控制状态、通信链路和应用协议。保留启动日志与故障前后电压，比只描述“不识别”更容易复现。
23 集成核对与版本说明
完成功能验证后，量产集成还应核对下列器件、屏幕及电源条件。本版已统一使用10PIN背面截图，并明确Air601S固件由合宙提供；下表仅保留仍需结合具体批次或应用确认的事项。
| 项目 | 观察与本文处理 | 发布前需确认 |
|---|---|---|
| 产品型号 | 用户首条出现Air8670W；PDF标题栏为Air8706W；文件名、PCB及后文为Air8607W | 本文统一Air8607W；原理图标题栏需统一 |
| Air601S外形 | 提供的规格为16×24mm产品尺寸；S3实装符号为QFN32芯片 | 芯片/模组口径及对应规格书 |
| 天线 | 用户规格写PCB天线；S3为陶瓷天线和IPEX支路 | 最终选贴与匹配；图内1608注释和3216料号也需核对 |
| LCD上限 | S4写已适配1200×600、理论1280×800；平台页写最高1280×800 | W版实测屏清单与时序 |
| 喇叭功率 | 器件5V条件说明与本板VBAT_4V供电不同 | 整板输出功率、失真与温升 |
| 音频与SIP | S5旧注释与当前固件库列表范围不同 | 本板没有确认麦克风通路，不宣传整板双工通话 |
| 内部器件坐标 | 截图无完整位号层、走线和贴片坐标 | J1准确位置、所有内部器件映射及DNP状态 |
| 电源与温度 | 缺整板电流预算、容差及温度测试 | 整板规格不能沿用Air601S温度范围 |
| 固件配套 | Air601S由合宙提供固件，用户无需二次开发 | 主控应用与合宙固件的版本匹配、更新与恢复说明 |
本次按附件原理图核对连线，未获取实物、完整PCB源文件、BOM及测试记录。因此“按电路推导”与“经实测确认”始终分开。建议最终产品页采用本文件主文，待确认项在完成工程闭环后更新为正式版本信息。
24 参考资料与阅读导航
本地依据：［U］产品描述、Air601S规格及固件由合宙提供的补充说明；［S］AIR8607W_V0_20261029_1815.pdf，共9页；［P］原始正面截图与本次更新的PCB背面_10PIN_更新原图.png，以及键鼠示例截图。资料包只收录当前使用的背面图。
官方资料查阅日期为2026年10月31日。固件、API和配件说明可能更新；工程发布时应锁定实际使用版本。下面链接为具体资料页，不以搜索结果或零散FAQ替代板级原理图。
| 编号 | 资料与使用目的 |
|---|---|
| R1 | Air8607产品总体说明 https://docs.openluat.com/air8607/product/ |
| R2 | Air8607电路和使用说明 https://docs.openluat.com/air8607/hardware/circuit/ |
| R3 | Air8607A开发者产品介绍与使用说明 https://docs.openluat.com/air8607a/ |
| R4 | Air1603产品与硬件资料 https://docs.openluat.com/air1603/ https://docs.openluat.com/air1603/luatos/hardware/ |
| R5 | Air1603固件与Demo https://docs.openluat.com/air1603/luatos/firmware/1603_version/ |
| R6 | AirCAMERA_1032使用说明 https://docs.openluat.com/accessory/AirCAMERA_1032/ |
| R7 | AirCAMERA_1034使用说明 https://docs.openluat.com/accessory/AirCAMERA_1034/ |
| R8 | AirLink核心库 https://docs.openluat.com/osapi/core/airlink/ |
| R9 | exmodbus扩展库 https://docs.openluat.com/osapi/ext/exmodbus/ |
选型先读第1章；辨认板上接口读第2～4章；接线前读第5～8章；Wi-Fi与双处理器读第9～10章；USB与摄像头读第11～12章；RS485、存储和屏幕读第13～17章；软件集成与排障读第18～22章。
附录 01 功能总览
以下六张工程图把正文中的功能、接口和开发流程串联起来，可在选型、接线与调试时快速查阅。首先从整板功能确认项目所需的显示、联网、通信与存储能力。
工程图01 功能总览。2026年10月31日最终校正版；点击图片放大。
附录 02 PCB正反面接口地图
确定需要的功能后，对照完整PCB正反面定位连接器，再按正文的针脚表核对信号归属。背面使用10PIN新版截图。
工程图02 PCB正反面接口地图。2026年10月31日最终校正版；点击图片放大。
附录 03 双芯片架构与控制
定位接口后，再理解两颗芯片的分工：Air1603承担应用，Air601S使用合宙提供的固件，并参与USB和RS485支路的电源控制。
工程图03 双芯片架构与控制。2026年10月31日最终校正版；点击图片放大。
附录 04 供电与USB接线
接线前先选择一种5V输入，再接入一个USB外设；AirCAMERA_1034同时需要USB和UART2连接及对应供电。
工程图04 供电与USB接线。2026年10月31日最终校正版；点击图片放大。
附录 05 三款板卡选型对比
掌握W版的接口与供电后，可结合项目需求比较三款板卡。Air8607和Air8607A采用已矫正、去背景的实拍图，W版采用完整PCB截图。
工程图05 三款板卡选型对比。2026年10月31日最终校正版；点击图片放大。
附录 06 开发上手与资料下载
最后按核对接口、单路供电、使用配套固件、逐项验证的顺序开始开发。正文为40页详细说明，本附录另提供六张工程图。
工程图06 开发上手与资料下载。2026年10月31日最终校正版；点击图片放大。
