合宙Air780EPM模组资料中心
选型Air780EPM时，我应该注意什么？
这篇文档的目的是什么
1. 从用户的角度，解答大家对Air780EPM这款模组最关心的问题；
2. 不深入探究技术细节，更多从选型、应用等非技术维度展开；
3. 阅读本篇文档之前，建议先详细阅读一遍"合宙产品选型手册"；
Air780EPM核心信息描述
Air780EPM只支持LuatOS二次开发，是合宙用于LuatOS二次开发方式时的推荐选择；
下图为Air780EPM用于LuatOS开发方式时的管脚图
1. Air780EPM是一款面向国内的全网通模组，支持移动、电信、联通三大运营商；
2. Air780EPM封装尺寸是16*18*2.3mm，仅比合宙Air700ECQ/Air700EAQ/Air700EMQ相对大一些；
3. Air780EPM软件上支持合宙基于Lua脚本开发的嵌入操作系统LuatOS，是合宙LuatOS开发方式下的推荐选择型号；
4. Air780EPM硬件上支持丰富的外设管脚，比如LCD屏(SPI串口屏、墨水屏、OLED单色屏)、摄像头(30W像素)、以太网(RJ45)、USB、UART、SPI、I2C、PWM、GPIO等；
5. Air780EPM支持丰富的网络协议，比如TCP/UDP、TCP-SSL/TCP-TLS、MQTT、HTTP、WEBSOCKET、NTP、Modbus等；
6. Air780EPM不支持TTS语音播放，也不支持VoLTE语音通话，需要支持这两个功能的应用推荐选择合宙Air724UG；
7. Air780EPM功耗表现在合宙现有模组中排名优秀，低功耗模式下低于0.5mA，低功耗表现最好的模组型号是合宙Air780EPS；
Air780EPM实网功耗数据
| Air780EPM | 常规模式 | 低功耗模式 | PSM+模式 |
|---|---|---|---|
| 4G在线状态 | 在线，长连接 | 在线，长连接 | 离线，飞行模式 |
| 定时器唤醒 | 支持 | 支持 | 支持 |
| 中断唤醒 | 支持 | 支持 | 支持 |
| 串口唤醒 | 支持 | 支持，唤醒时波特率需先设置为9600bps | 支持，唤醒时波特率需先设置为9600bps |
| 服务器4G唤醒 | 支持，1秒内`` | 支持，1秒内 | 不支持 |
| 上行发送 | 1秒内响应 | 1秒内响应 | 1.5秒内响应 |
| VEXT电源输出状态 | 保持输出 | 不能保持输出，也不能保持关闭，间歇性输出状态 | 不能保持输出，也不能保持关闭，间歇性输出状态 |
| 所有GPIO管脚是否可以控制输出电平 | 可以 | 不可以 | 不可以 |
| 常规GPIO管脚是否可以保持电平 | 可以 | 不可以 | 不可以 |
| 特殊AGPIO管脚是否可以保持电平 | 可以 | 可以 | 可以 |
| RAM供电及唤醒后软件运行状态 | RAM供电，正常工作，满血状态 | RAM供电，唤醒后保持原状态运行 | RAM掉电，唤醒后程序从初始状态运行(PSM+状态前运行数据丢失) |
| 典型功耗表现 | 较低(4.6mA) | 均衡(0.38mA) | 极低(3uA) |
测试环境：
1)Air780EPM，供电电压3.8V，移动网络，频段B3，RSRP值-88附近，DRX 2.56秒，心跳间隔5分钟，心跳数据100Byte，TCP协议，合宙服务器，回环测试；
2)Air780EPM，同等环境下，低功耗模式，DRX 1.28秒时，平均电流0.6mA，DRX 0.64秒时，平均电流0.9mA；
3)Air780EPM，同等环境下，常规模式，DRX 1.28秒时，平均电流4.7mA，DRX 0.64秒时，平均电流4.8mA；
4)DRX，Discontinuous Reception，非连续接收，可简单理解为模块与基站之间保持心跳的间隔，一般为0.64秒/1.28秒/2.56秒，需要注意的是，DRX由基站根据网络实际情况而定，模组无法自行控制；
5)Air780EPM功耗表现在合宙现有模组中排名中等，低功耗模式下低于0.5mA，低功耗表现最好的模组型号是合宙Air780EPS；

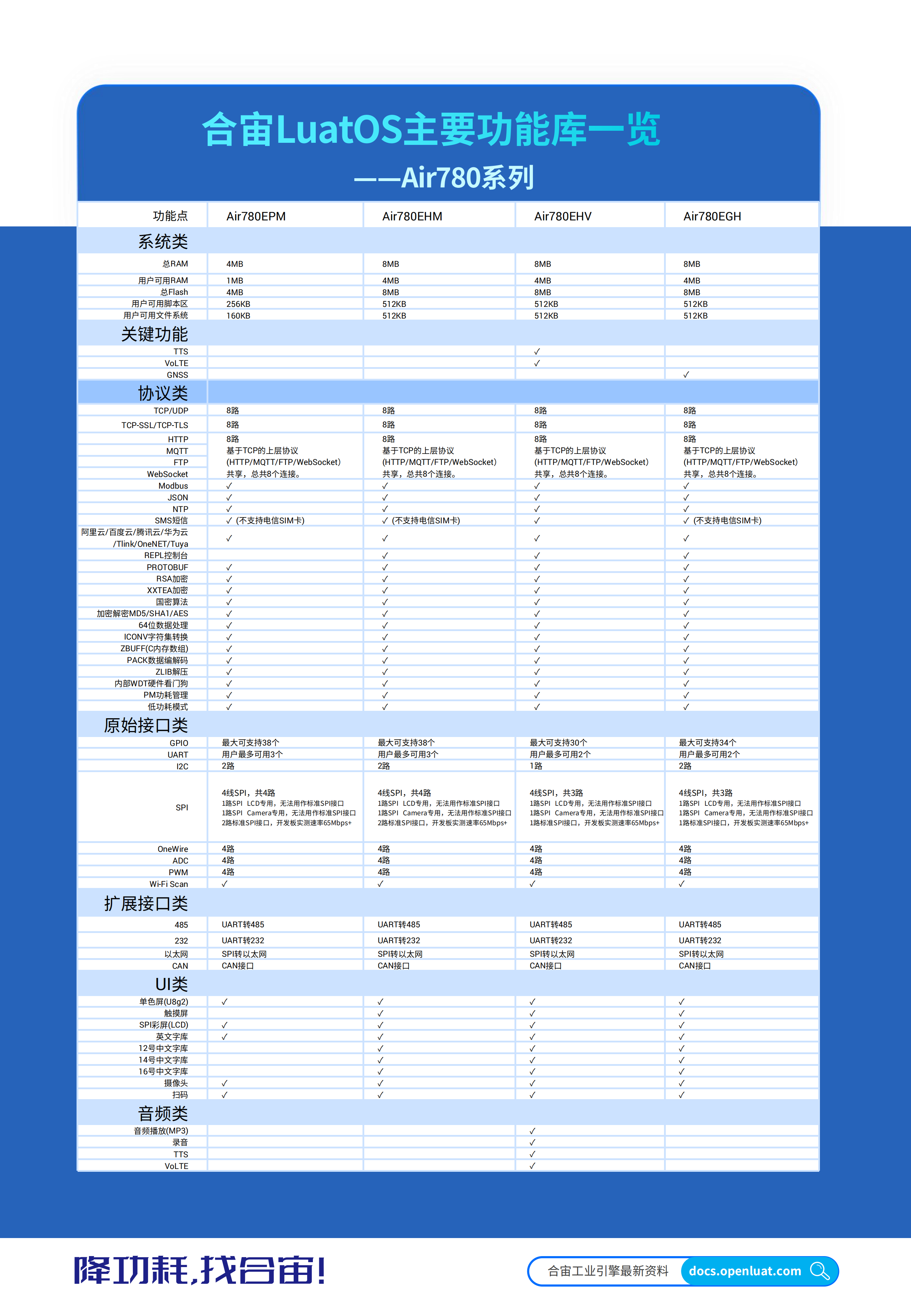

Air780EPM之LuatOS
Air780EPM常见咨询
1. Air780EPM支持C-SDK开发吗？
Air780EPM不支持C-SDK开发，推荐您使用LuatOS开发方式；
LuatOS基于Lua脚本语言开发，Demo功能库齐全，文档丰富，用户只需定义好业务逻辑便可快速开发；
LuatOS专用调试工具Luatools，具备项目代码维护、软件下载、查看运行Trace，快速定位问题等功能；
2. Air780EPM支持FOTA功能吗？
Air780EPM支持FOTA功能；
合宙IoT平台可以对个人账号下的每一片模组进行FOTA管理；
Air780EP支持差分升级，无论AT软件，还是LuatOS软件，都可以通过合宙IoT后台进行FOTA升级；
3. Air780EPM支持数据透传吗？
Air780EPM支持数据透传功能；
如果您想更快速的实现设备上网功能，可以使用合宙的DTU模组或整机，详见合宙dtu管理平台；
4. Air780EPM与Air780EP什么关系？
Air780EPM与Air780EP封装尺寸完全相同，硬件上可完全兼容；
Air780EP支持AT指令，Air780EPM不支持AT指令；
Air780EPM相对Air780EP，最大的变化是RAM无论是否在休眠状态，RAM都保持为4MB，对LuatOS开发非常友好，因此，Air780EPM是LuatOS的最佳选择之一；
5. Air780EQ/Air780EP/Air780EPS/Air780EPM与Air780E什么关系？
Air780EQ/Air780EP/Air780EPS/Air780EPM与Air780E封装尺寸完全相同；
就AT指令功能来讲，Air780EQ/Air780EP/Air780EPS/Air780EPM与Air780E之间可以完全替代，但功耗表现有差异；
就LuatOS二次开发来讲，Air780EPM是合宙推荐选择的型号；
6. Air780EPM可以支持海外市场吗？
Air780EPM的频段(FDD:B1/3/5/8;TDD:B34/38/39/40/41)可以支持中国移动、电信、联通三大运营商；
印度与中国的4G频段相同，理论上Air780EP也可以支持印度，但印度运营商众多，建议出货前务必场测；
东南亚诸国与中国的4G频段接近，但部分国家会略有不同，多集中在B7和B28的差异，贸然出货不排除在部份区域由于基站频段与Air780EP频段的不匹配而导致无法通信；
Air780EEN/Air780EEU/Air780EEJ与Air780E封装兼容，可以支持海外不同的国家和区域；
Air780EEN，频段支持FDD:B2/4/5/12/13/66/71;TDD:B40/41，主要面向北美区域；
Air780EEU，频段支持FDD:B1/3/5/7/8/20/28;TDD:B40/41，主要面向欧洲亚洲区域；
Air780EEJ，频段支持FDD:B1/3/8/18/19/26/28;TDD:B40/41，主要面向日本；
