Air8780系列工业模组使用手册
作者：laolu | 最后修改：2026-10-10

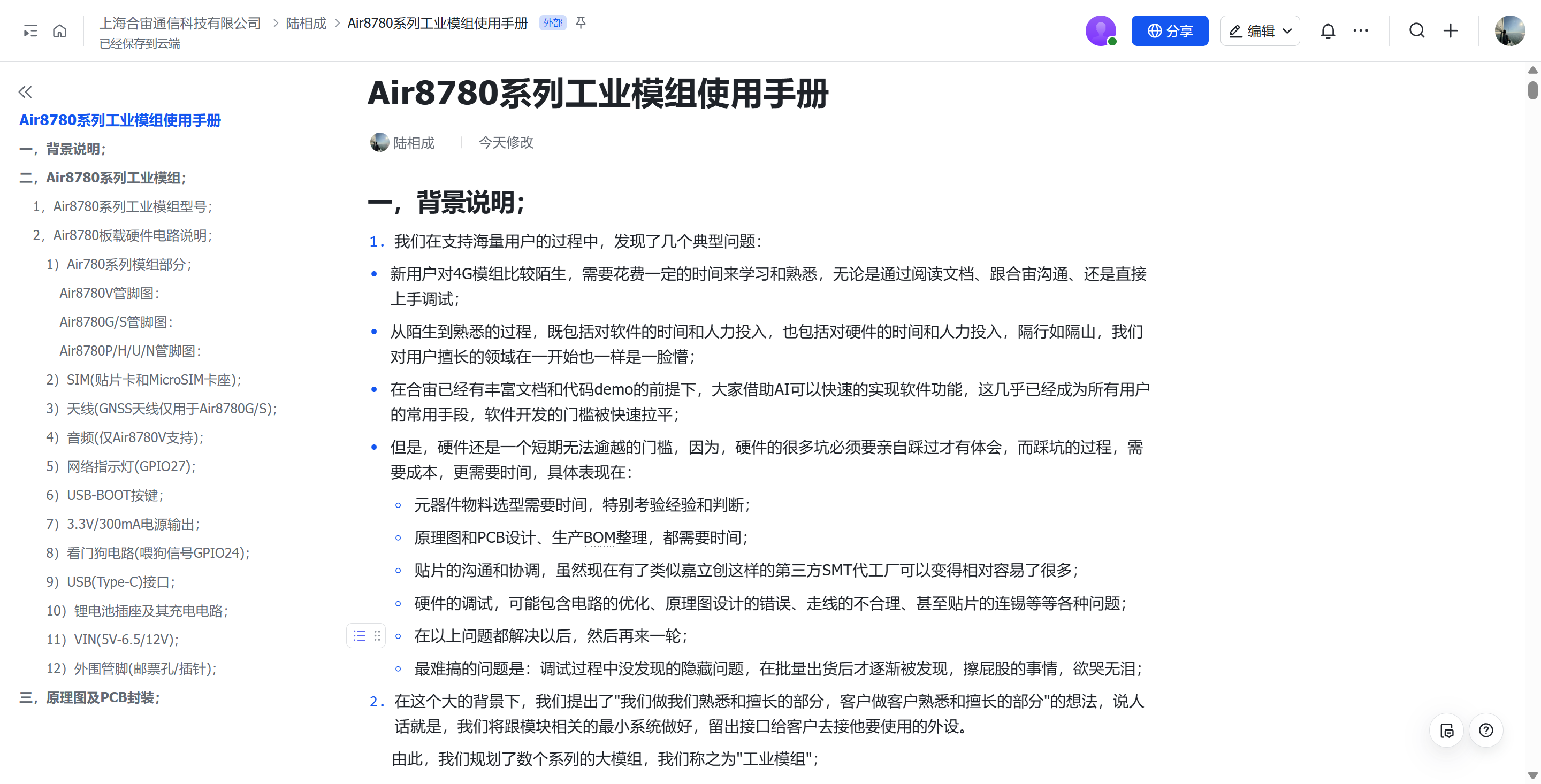

一图了解Air8780
详情请点击Air8780系列工业模组使用手册 ；
一，背景说明；
1、我们在支持海量用户的过程中，发现了几个典型问题：
- 新用户对4G模组比较陌生，需要花费一定的时间来学习和熟悉，无论是通过阅读文档、跟合宙沟通、还是直接上手调试；
- 从陌生到熟悉的过程，既包括对软件的时间和人力投入，也包括对硬件的时间和人力投入，隔行如隔山，我们对用户擅长的领域在一开始也一样是一脸懵；
- 在合宙已经有丰富文档和代码demo的前提下，大家借助AI可以快速的实现软件功能，这几乎已经成为所有用户的常用手段，软件开发的门槛被快速拉平；
- 但是，硬件还是一个短期无法逾越的门槛，因为，硬件的很多坑必须要亲自踩过才有体会，而踩坑的过程，需要成本，更需要时间，具体表现在：
- 元器件物料选型需要时间，特别考验经验和判断；
- 原理图和PCB设计、生产BOM整理，都需要时间；
- 贴片的沟通和协调，虽然现在有了类似嘉立创这样的第三方SMT代工厂可以变得相对容易了很多；
- 硬件的调试，可能包含电路的优化、原理图设计的错误、走线的不合理、甚至贴片的连锡等等各种问题；
- 在以上问题都解决以后，然后再来一轮；
- 最难搞的问题是：调试过程中没发现的隐藏问题，在批量出货后才逐渐被发现，擦屁股的事情，欲哭无泪；
2、在这个大的背景下，我们提出了"我们做我们熟悉和擅长的部分，客户做客户熟悉和擅长的部分"的想法，说人话就是，我们将跟模块相关的最小系统做好，留出接口给客户去接他要使用的外设。
由此，我们规划了数个系列的大模组，我们称之为"工业模组"；
| 产品系列 | 说明 |
|---|---|
| Air8780系列 | 以Air780系列模组为基础，将SIM卡、电源、USB下载、天线、音频等电路集成板载，并留出最常用的信号管脚，可插针型号，可邮票孔焊接形式，可二次过炉批量生产 |
| Air8781P系列 | 体积最小、方便烧录、集成SIM卡座、外接IPEX天线、成本最优的串口小板 |
| Air8782系列 | 在Air8781的基础上，扩展支持485/232/UART等通信接口 |
| Air8783系列 | 使用Air780ER2模组，支持USB RNDIS上网，适用于Linux/Windows系统主控，同时支持短信转发到企微飞书 |
| Air8201系列 | 适用于宠物定位器的PCBA，集成了通信、定位、G-Sensor、气压传感器、充电管理等电路，可直接用于量产 |
| Air8202系列 | 集中在锂电池供电的场景，支持板载4G天线和GNSS天线，支持锂电池充电管理和贴片卡/SIM卡兼容 |
| Air8203系列 | 集中在工业应用场景，兼容不同国家和地区，适用于金属外壳，可支持4G/GNSS/BLE/音频等差异化组合功能 |
| Air8700系列 | 使用Air700系列模组，搭配SIM卡座和IPEX天线座子，通过邮票孔引出所有模组管脚 |
| Air8300 | 支持双网口、4G、WiFi、双485等接口大PCBA，可直接用于量产 |
| Air8301 | 支持双网口、双485、双232、双DI、双DO的大屏HMI工控板，可直接用于量产 |
| 其它型号 | 合宙官方陆续推出中，如果你有好的想法和需求，欢迎提出来沟通 |
二，Air8780系列工业模组；
Air8780系列工业模组，基于Air780Exx系列模组设计，其产品形态如下：

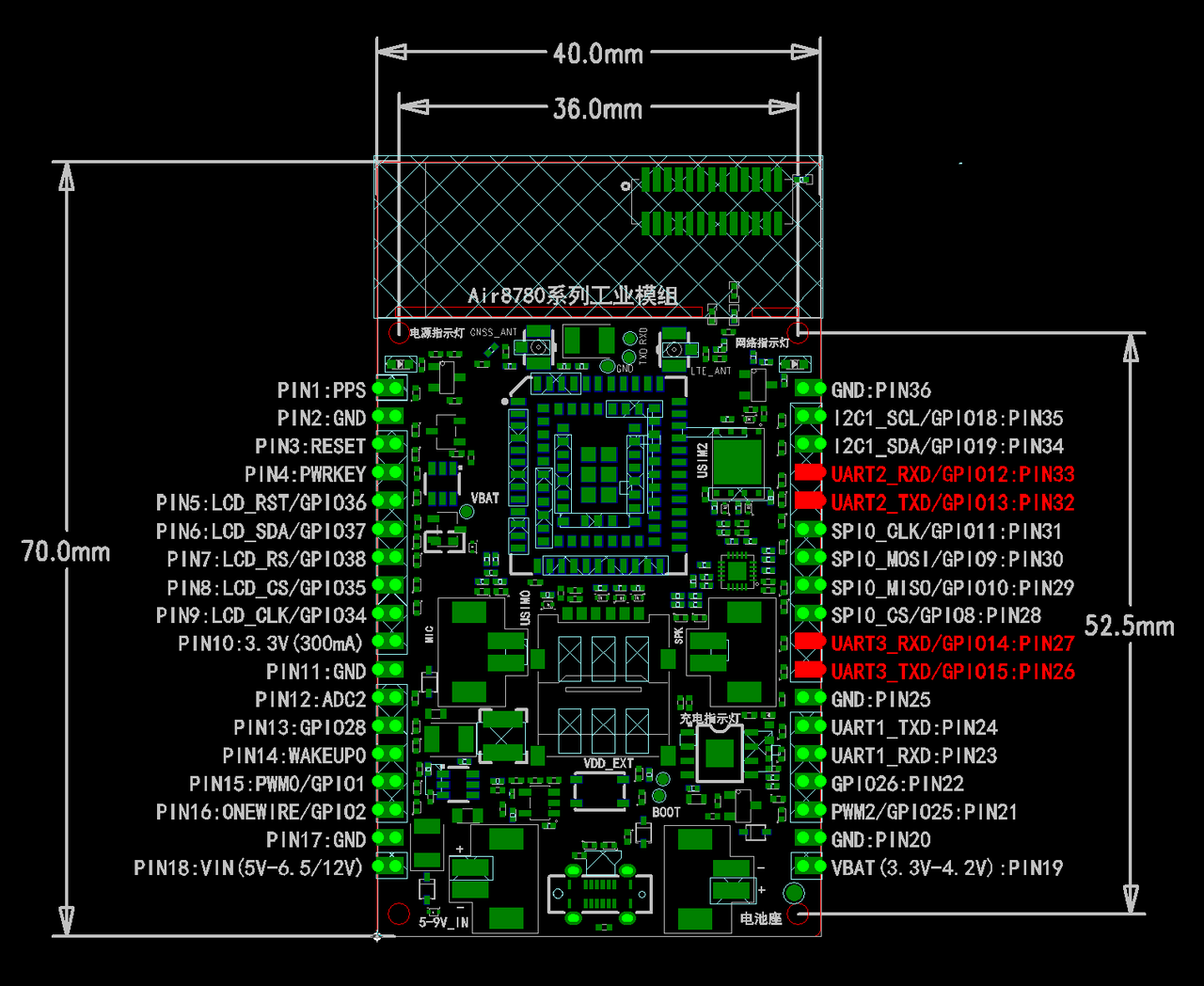

以Air8780P系列为例，其功能分解图如下：
1，Air8780系列工业模组型号
根据板载的不同Air780模组型号，Air8780当前有如下几个型号；
| 型号 | 板载模组 | 说明 |
|---|---|---|
| Air8780P | Air780EPM | |
| Air8780H | Air780EHM | |
| Air8780V | Air780EHV | |
| Air8780G | Air780EGP | 通信定位二合一，Air780EGP可覆盖绝大部分需求，Flash:4MB+RAM:4MB，取"G"字母 |
| Air8780S | Air780EGG | 通信定位二合一，Flash:8MB+RAM:8MB，支持G-Sensor判断震动，故取"S"字母 |
| Air8780U | Air780EHU | |
| Air8780N | Air780EHN |
先不管板载4G模组的具体型号，以Air8780可以支持的最多功能来统计，大致有如下功能：
- 降压DCDC电源，输入电压范围5V-6.5/12V(有锂电池充电电路的型号最高6.5V，无锂电池充电电路的型号最高高12V)，可通过邮票孔焊接，可通过插针供电，也可通过连接器或者USB供电；
- 锂电池供电连接器，以及锂电池充电电路；
- SIM卡座，Micro-SIM，俗称小卡；
- 预留贴片SIM卡，5*6封装；
- 喇叭连接器，可支持2W/8Ω喇叭；
- 驻极体Mic连接器；
- 硬件看门狗电路；
- 网络指示灯，可自定义显示网络或其它状态；
- 板载4G天线，省掉调试烦恼；
- 可通过IPEX外接4G天线；
- 可通过IPEX外接GNSS天线；
- USB烧录和调试接口，Type-C；
以上全部是板载集成的功能，在此基础上，又可通过邮票孔或者插针进行管脚的扩展；
注意！红色高亮部分型号不可使用，将在后面的章节进行说明；
在以上基础的前提下，根据板载天线还是外接天线/是否支持板载DCDC电源/是否支持锂电池充电/是否保留Type-C USB接口/是否支持贴片ISM卡/是否焊接插针，进一步规划细分了下列型号：
说明！VIN和电池座子默认不贴；
购买链接：luat.taobao.com
流量卡购买请联系 杨凤珍；
30M/月，插拔卡或者贴片卡，2.9/1年，4.9/3年，续费为2.9/1年；
100M/月，插拔卡或者贴片卡，3.9/1年，6.9/3年，续费为3.9/1年；
| 板载4G模组 | Air780EPM | Air780EHM | Air780EHV | Air780EGP | Air780EGG | Air780EHU | Air780EHN |
|---|---|---|---|---|---|---|---|
| Air8780工业模组 | Air8780P | Air8780H | Air8780V | Air8780G | Air8780S | Air8780U | Air8780N |
| 板载4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780P1价格36 | Air8780H1价格39 | Air8780V1价格45 | Air8780G1价格52 | Air8780S1价格54 | ||
| IPEX外接4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780P2价格32 | Air8780H2价格36 | Air8780V2价格42 | Air8780G2价格48 | Air8780S2价格52 | Air8780U2价格45 | Air8780N2价格53 |
| 板载4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780P3价格36 | Air8780H3价格39 | Air8780V3价格45 | Air8780G3价格52 | Air8780S3价格55 | ||
| IPEX外接4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780P4价格33 | Air8780H4价格36 | Air8780V4价格42 | Air8780G4价格48 | Air8780S4价格52 | Air8780U4价格45 | Air8780N4价格53 |
2，Air8780P系列
| 板载4G模组 | Air780EPM | ||
|---|---|---|---|
| Air8780工业模组 | Air8780P | 含税价格 | 适用场景 |
| 板载4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780P1 | 36 | USB或VIN供电 塑料外壳 |
| IPEX外接4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780P2 | 32 | USB或VIN供电 塑料外壳 |
| 板载4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780P3 | 36 | 锂电池供电 铁质外壳 |
| IPEX外接4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780P4 | 33 | 锂电池供电 铁质外壳 |

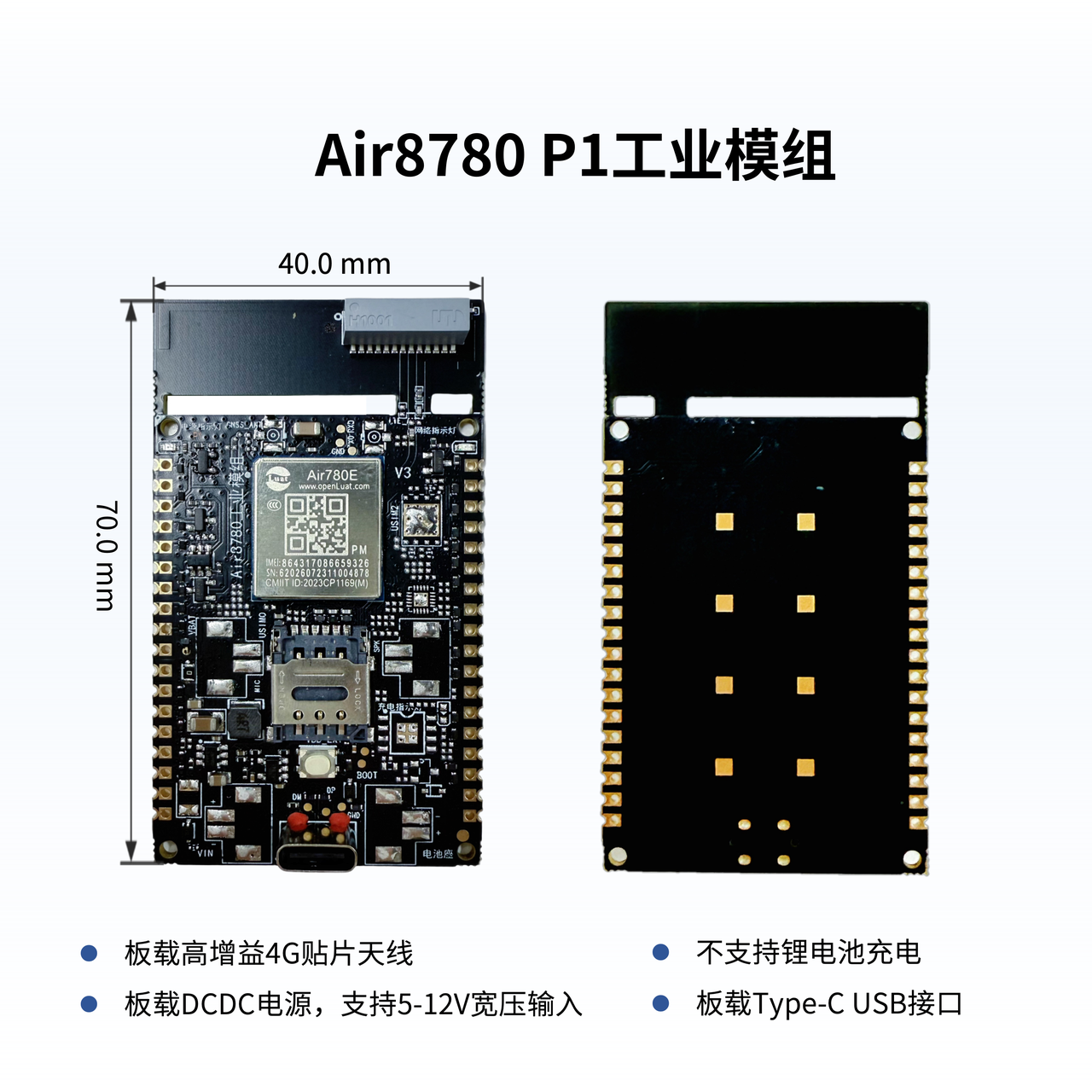

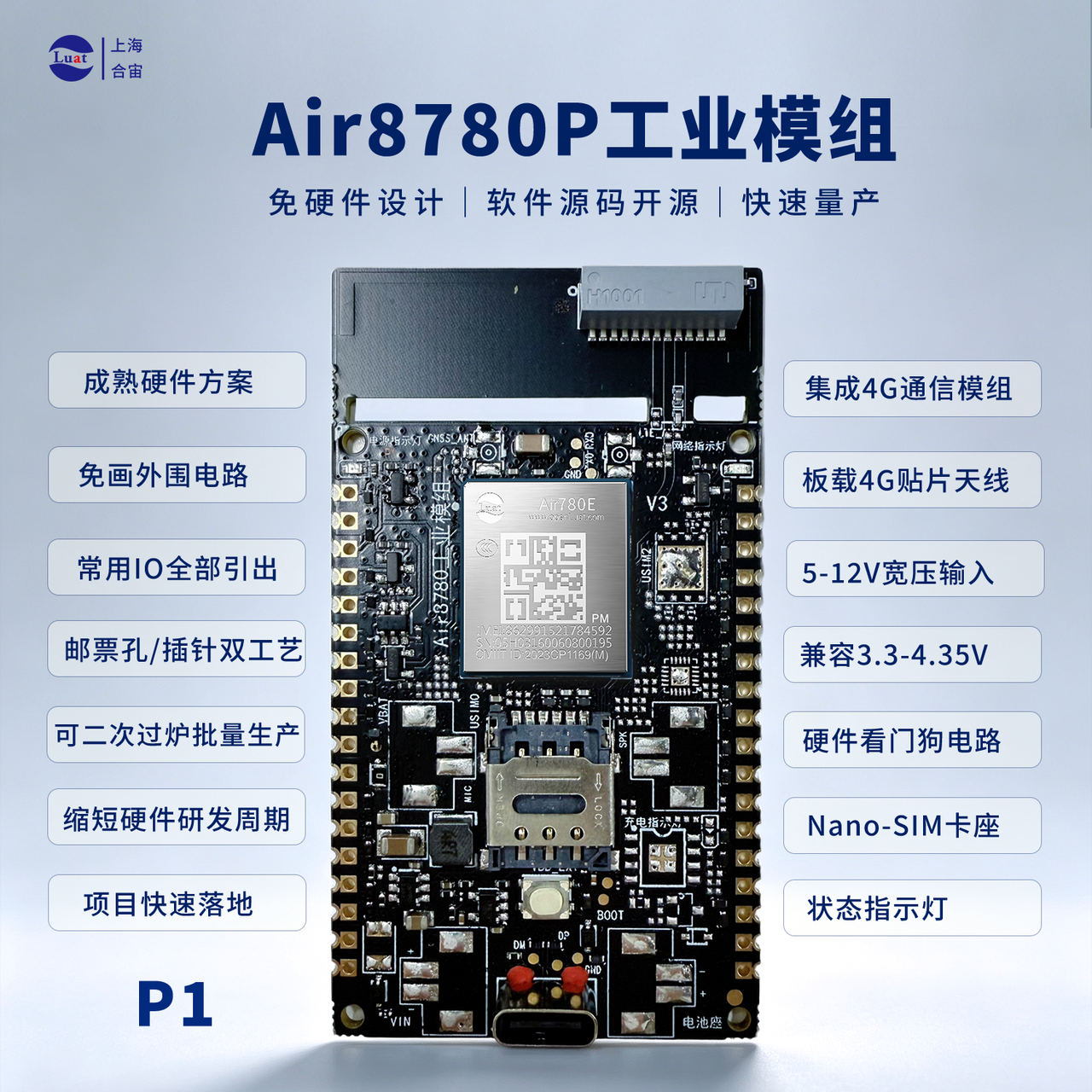

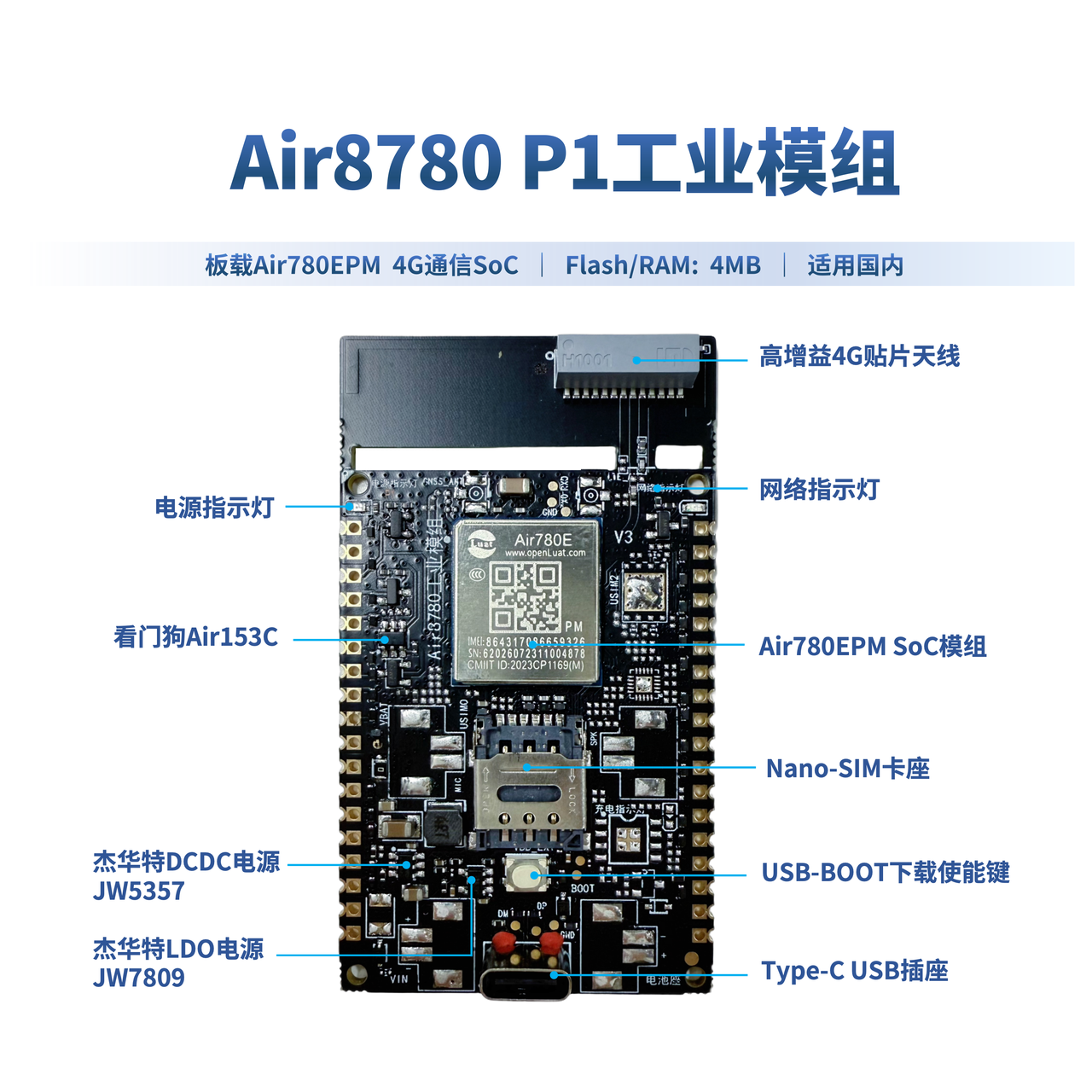

Air8780P1
 |
 |
|---|---|

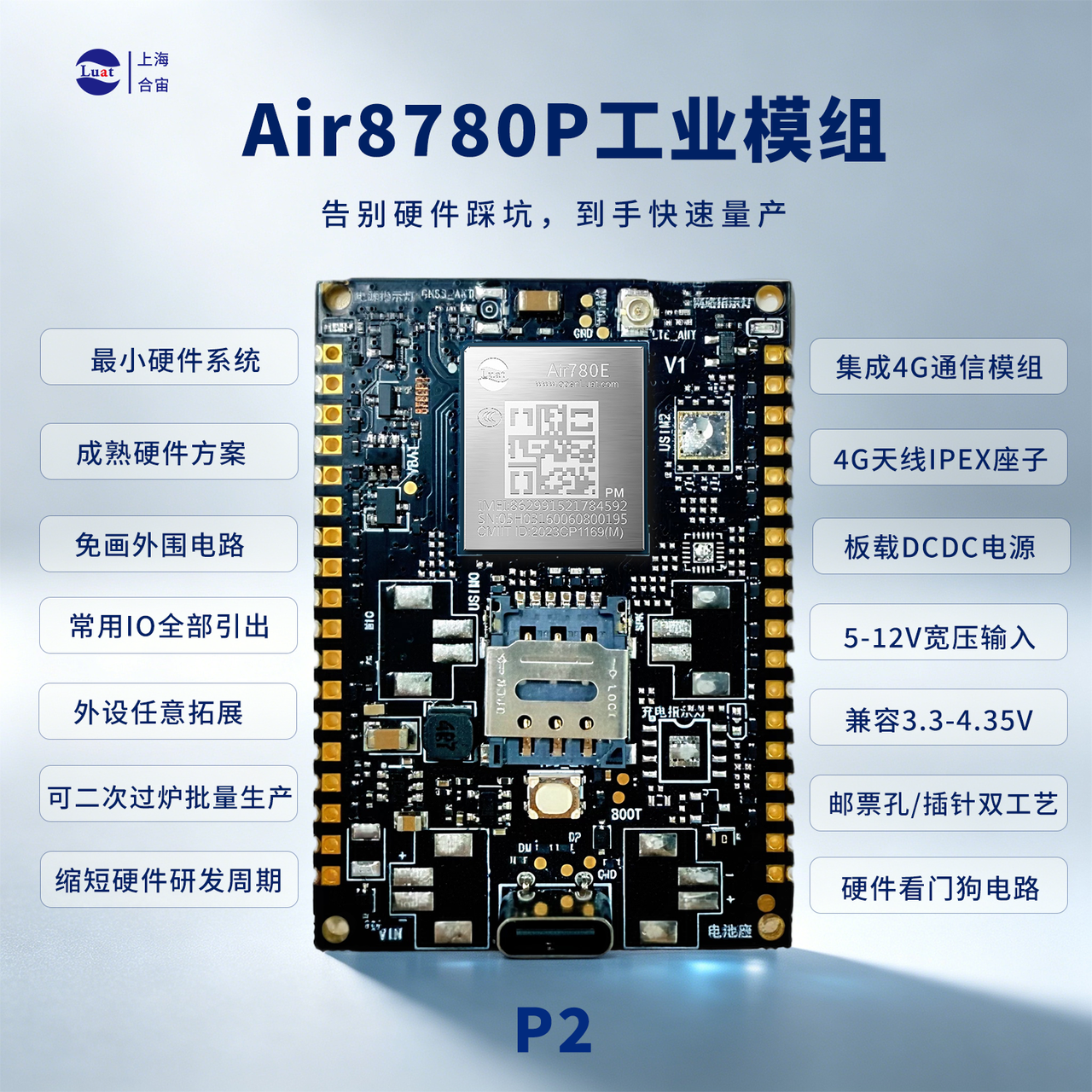

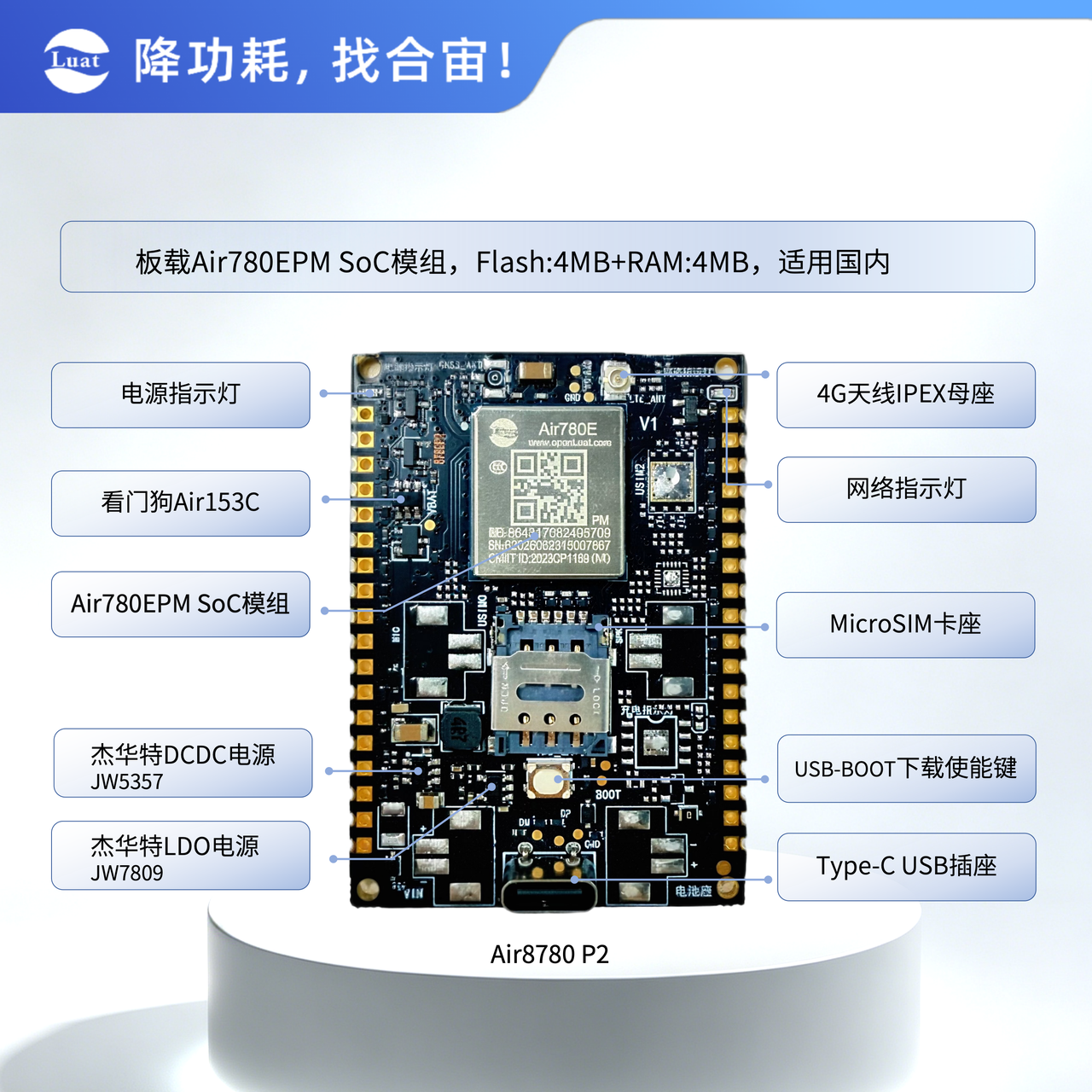

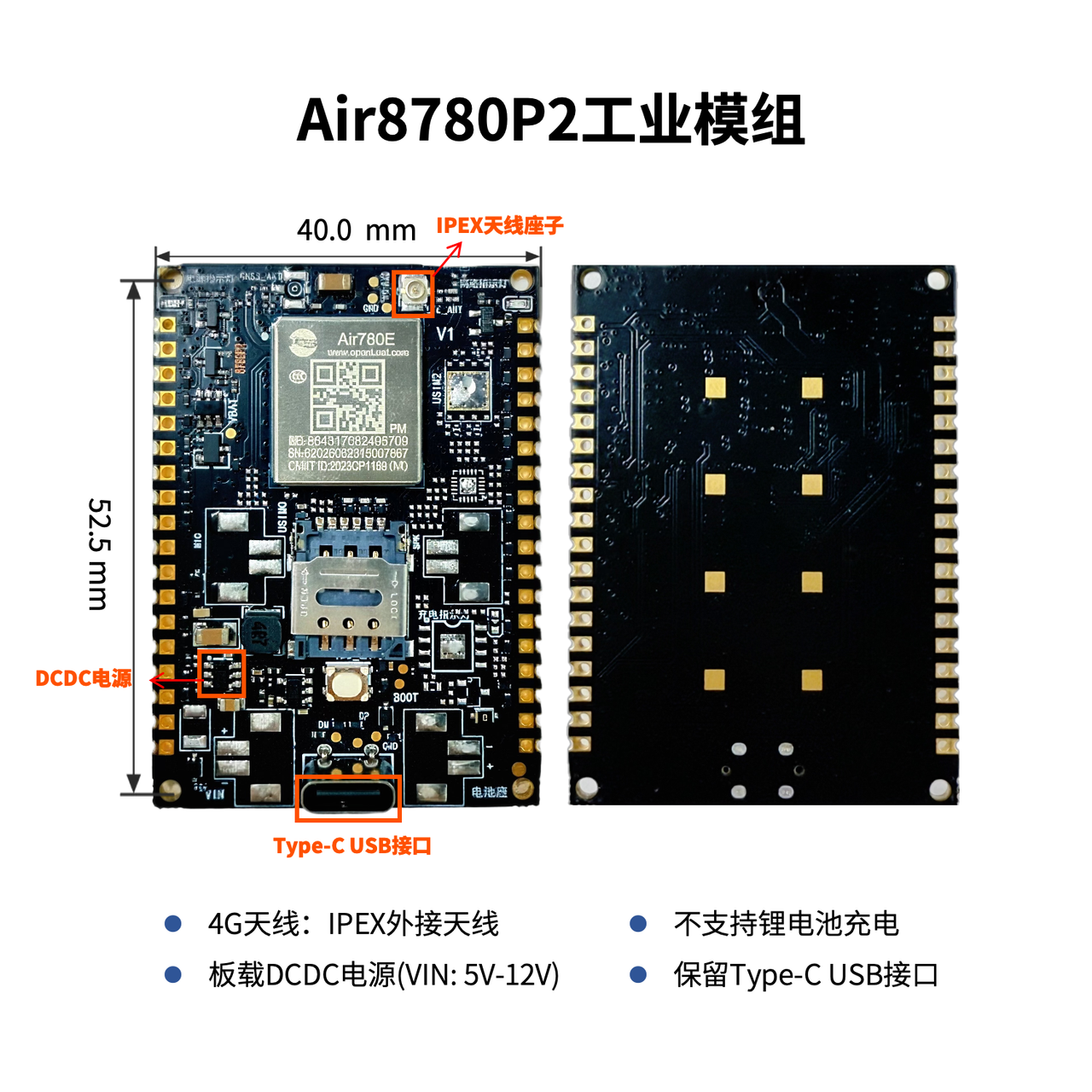

Air8780P2
 |
 |
|---|---|

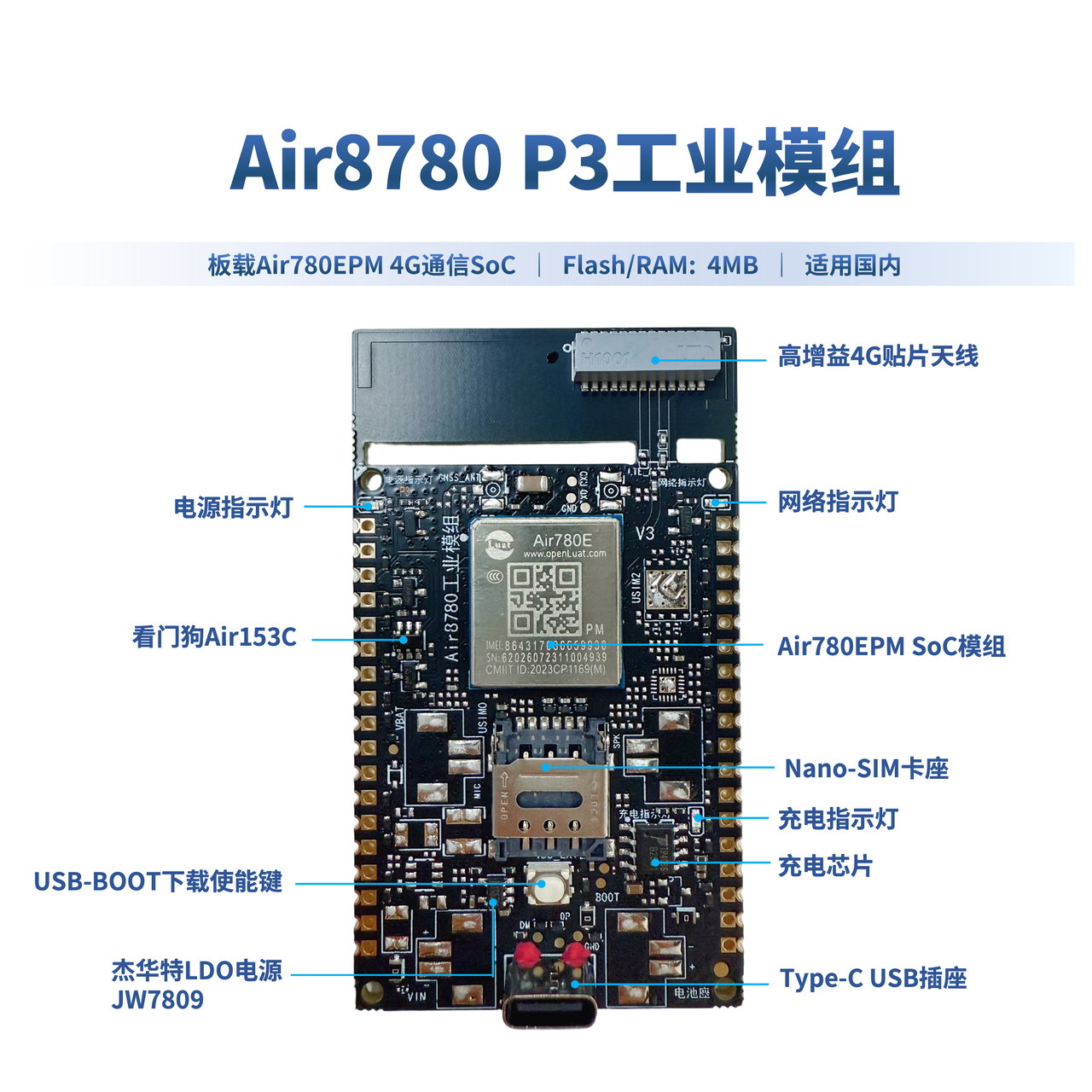

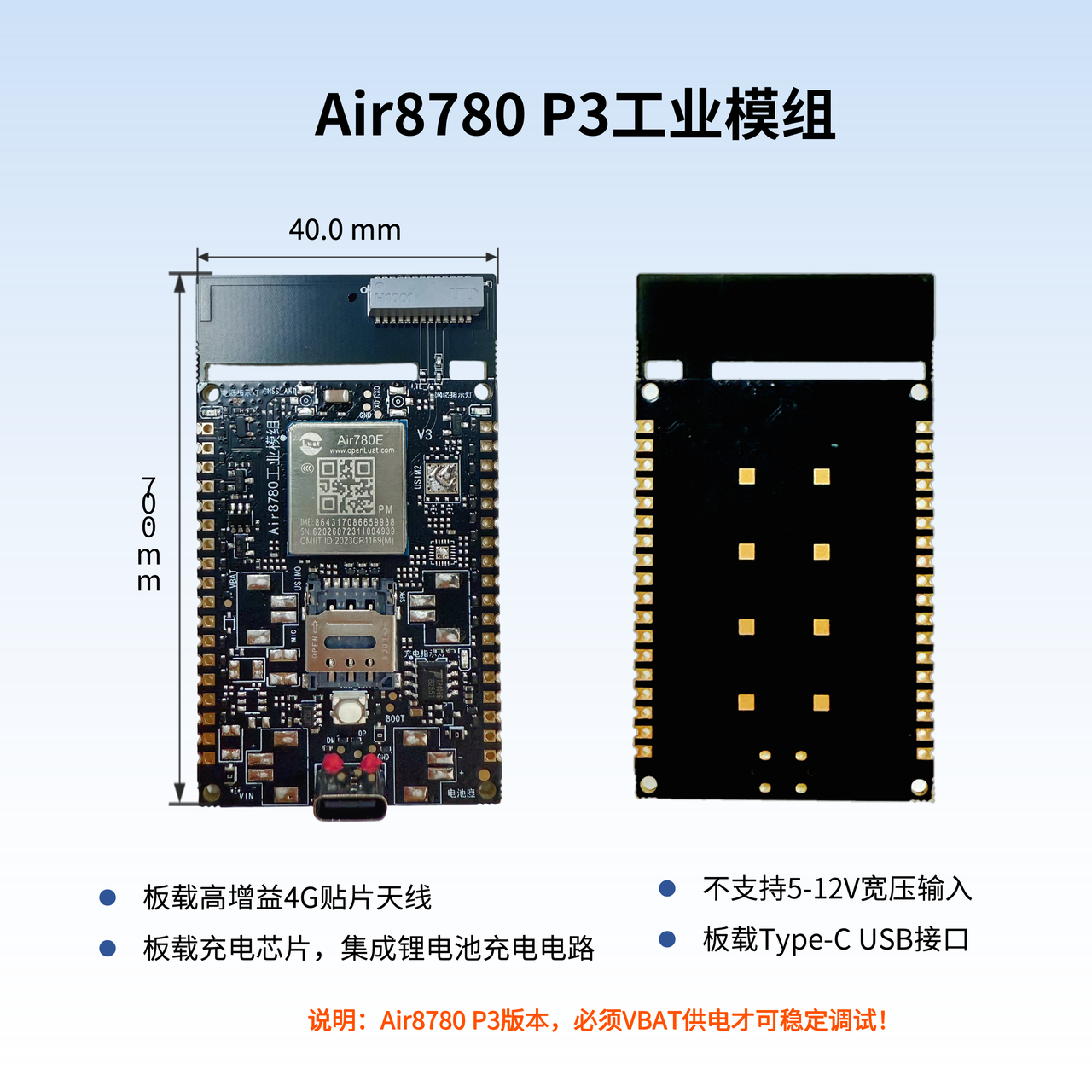

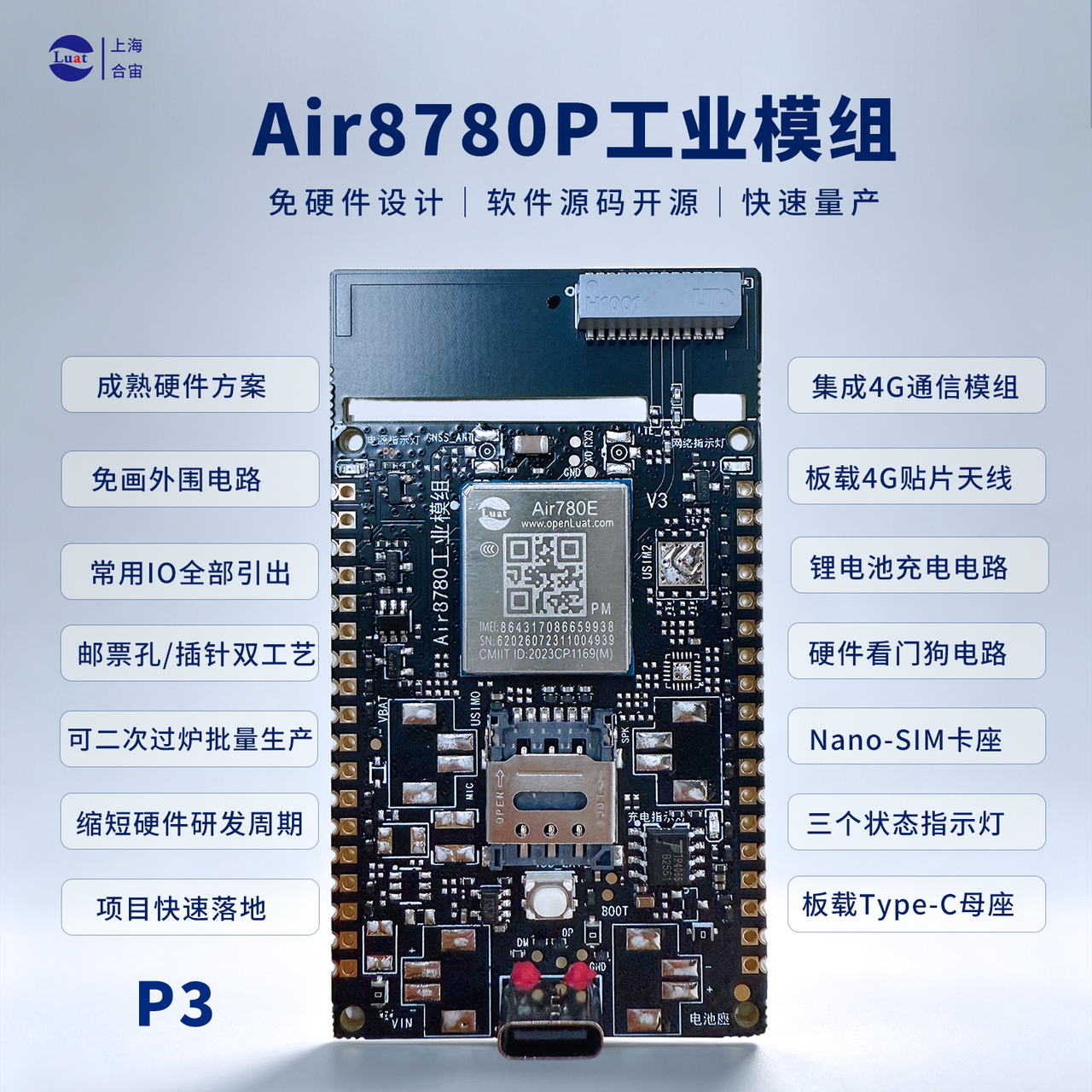

Air8780P3
特别提示！Air8780P3/P4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|

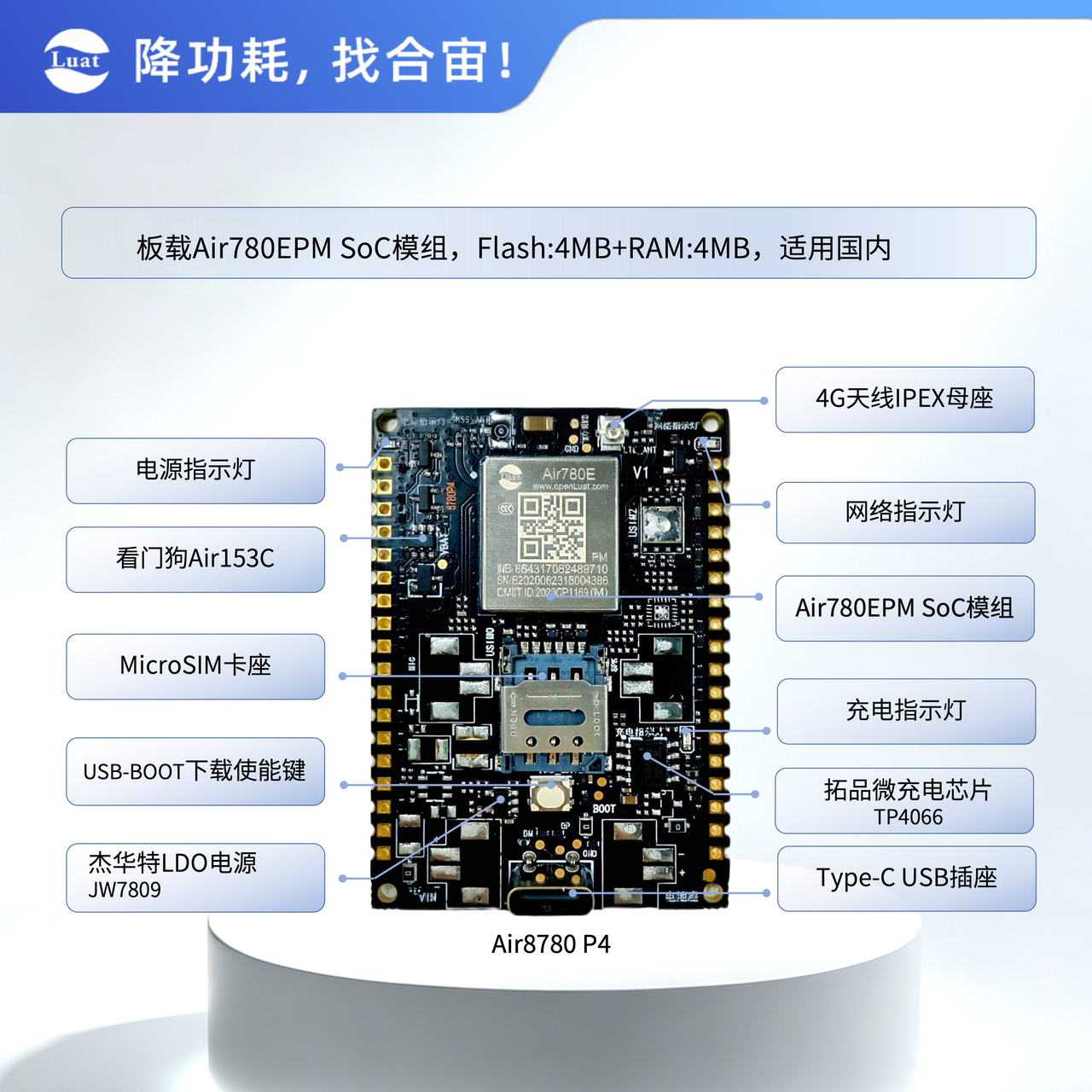

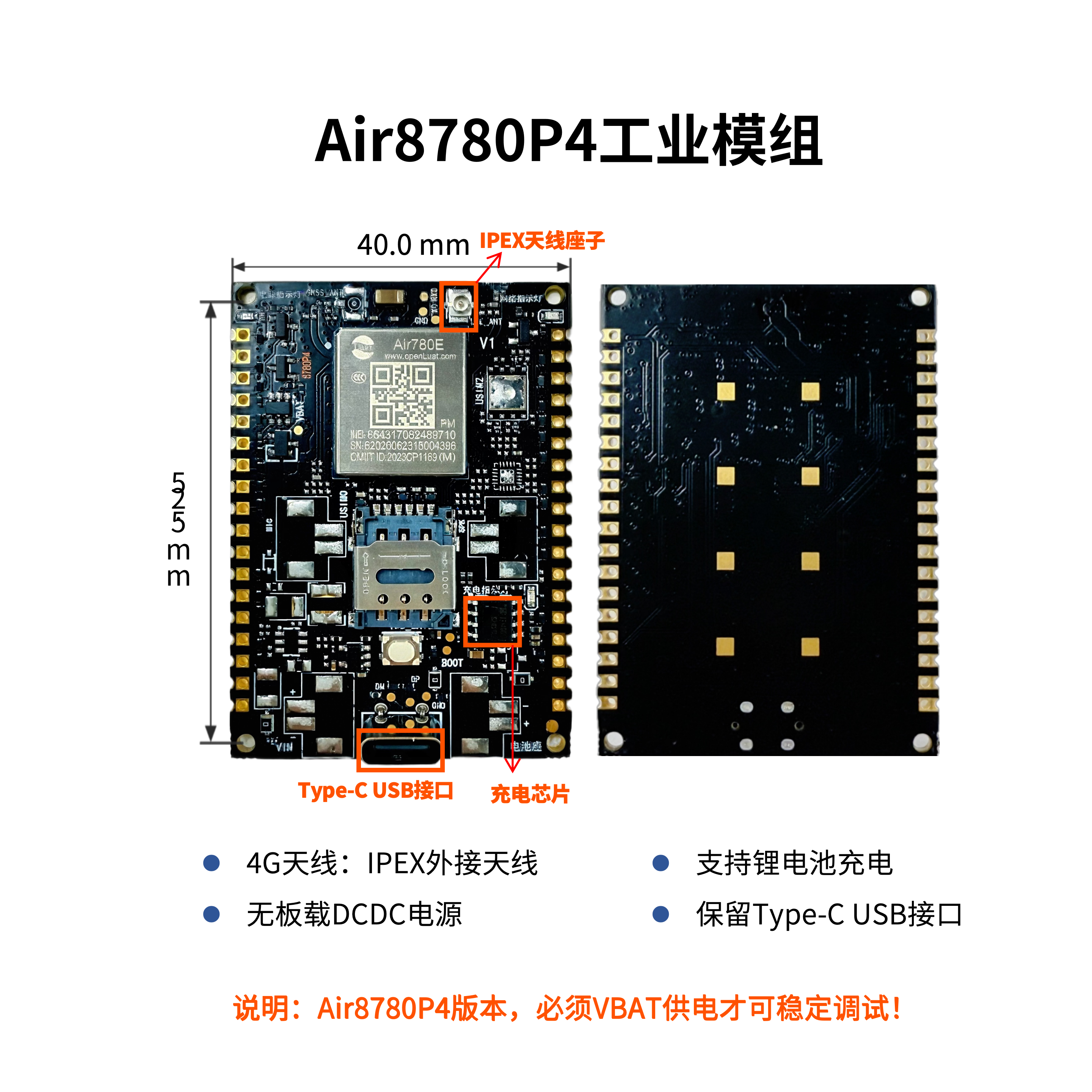

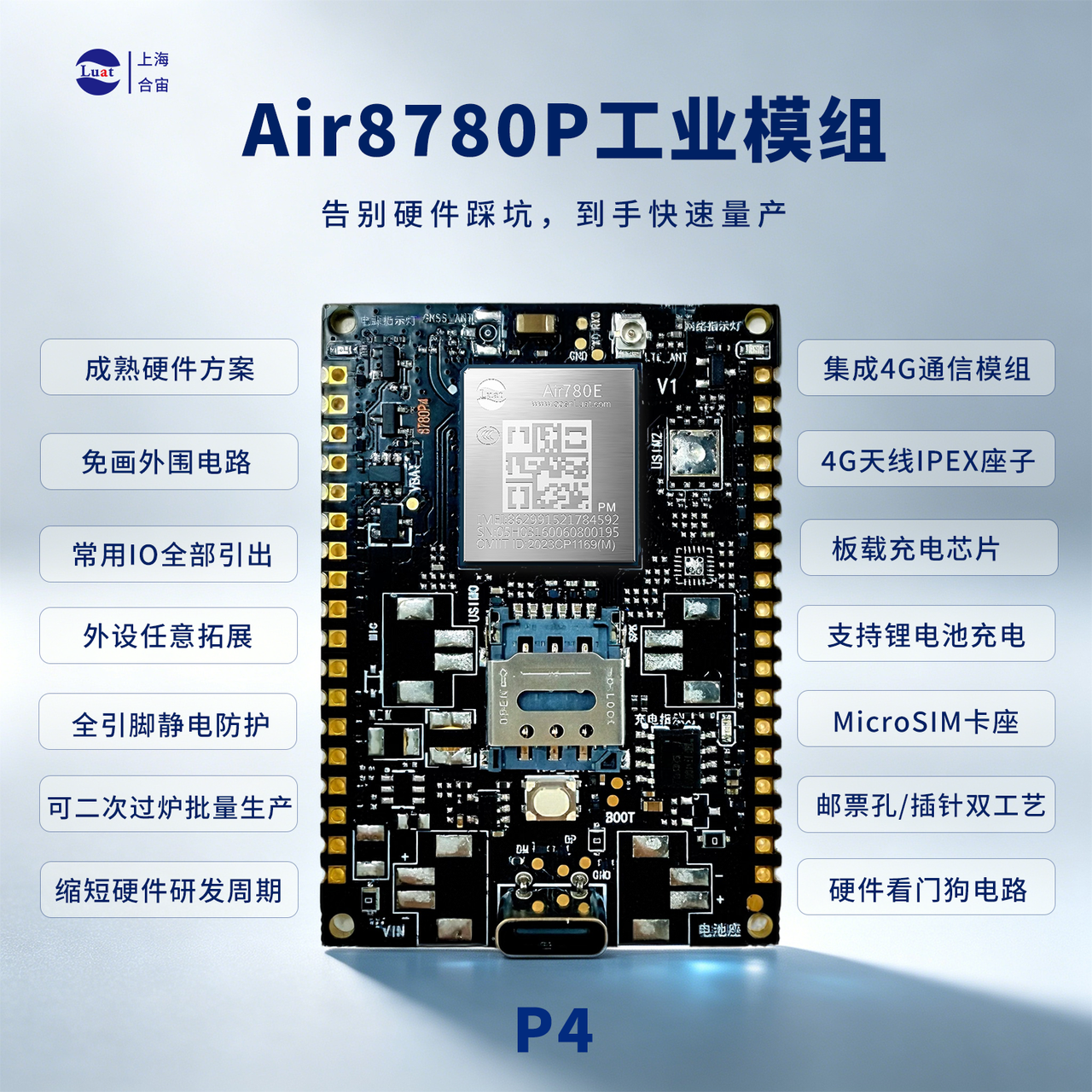

Air8780P4
特别提示！Air8780P3/P4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|
3，Air8780H系列
| 板载4G模组 | Air780EHM | ||
|---|---|---|---|
| Air8780工业模组 | Air8780H | 含税价格 | 适用场景 |
| 板载4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780H1 价格39 |
39 | USB或VIN供电 塑料外壳 |
| IPEX外接4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780H2 价格36 |
36 | USB或VIN供电 塑料外壳 |
| 板载4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780H3 价格39 |
39 | 锂电池供电 铁质外壳 |
| IPEX外接4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780H4 价格36 |
36 | 锂电池供电 铁质外壳 |

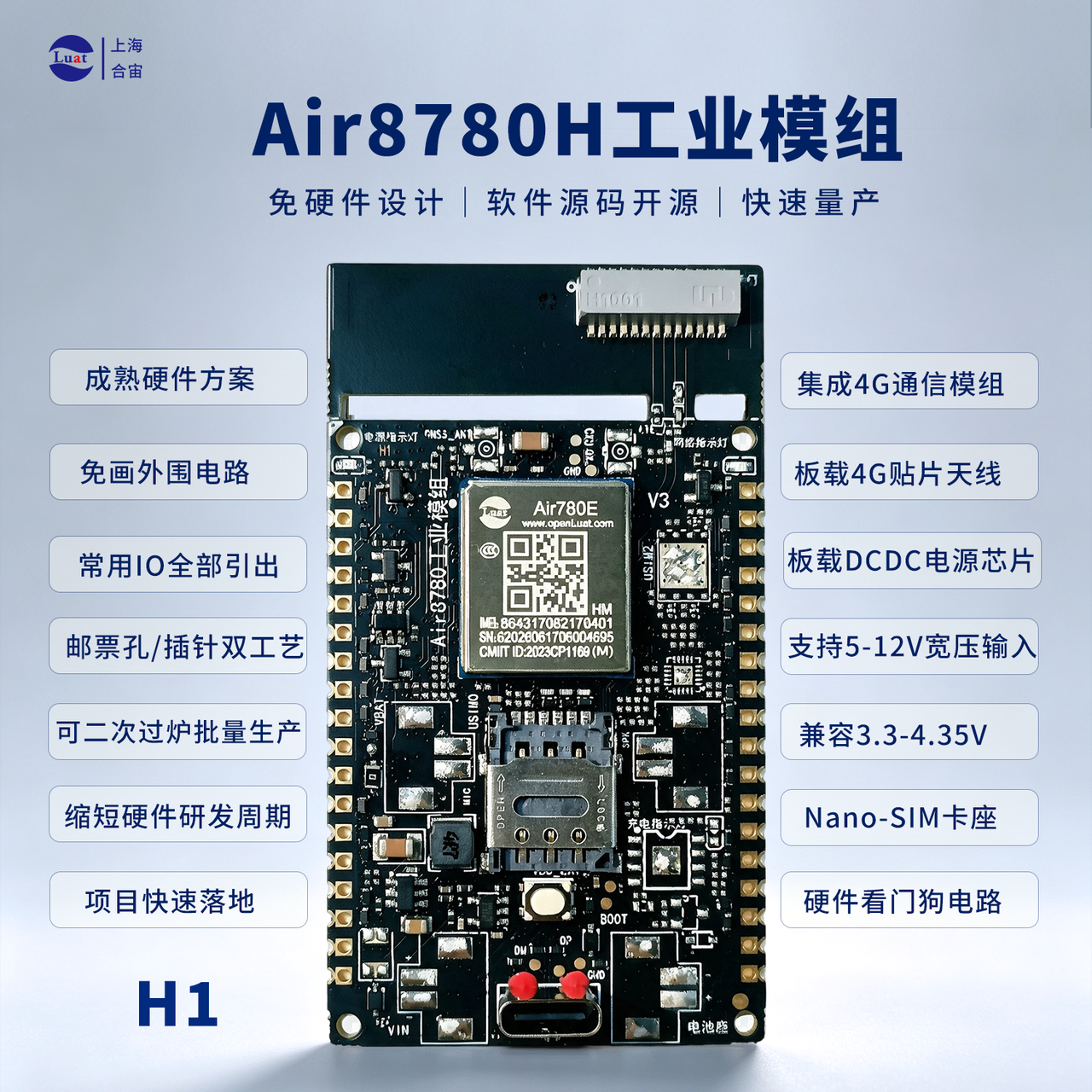

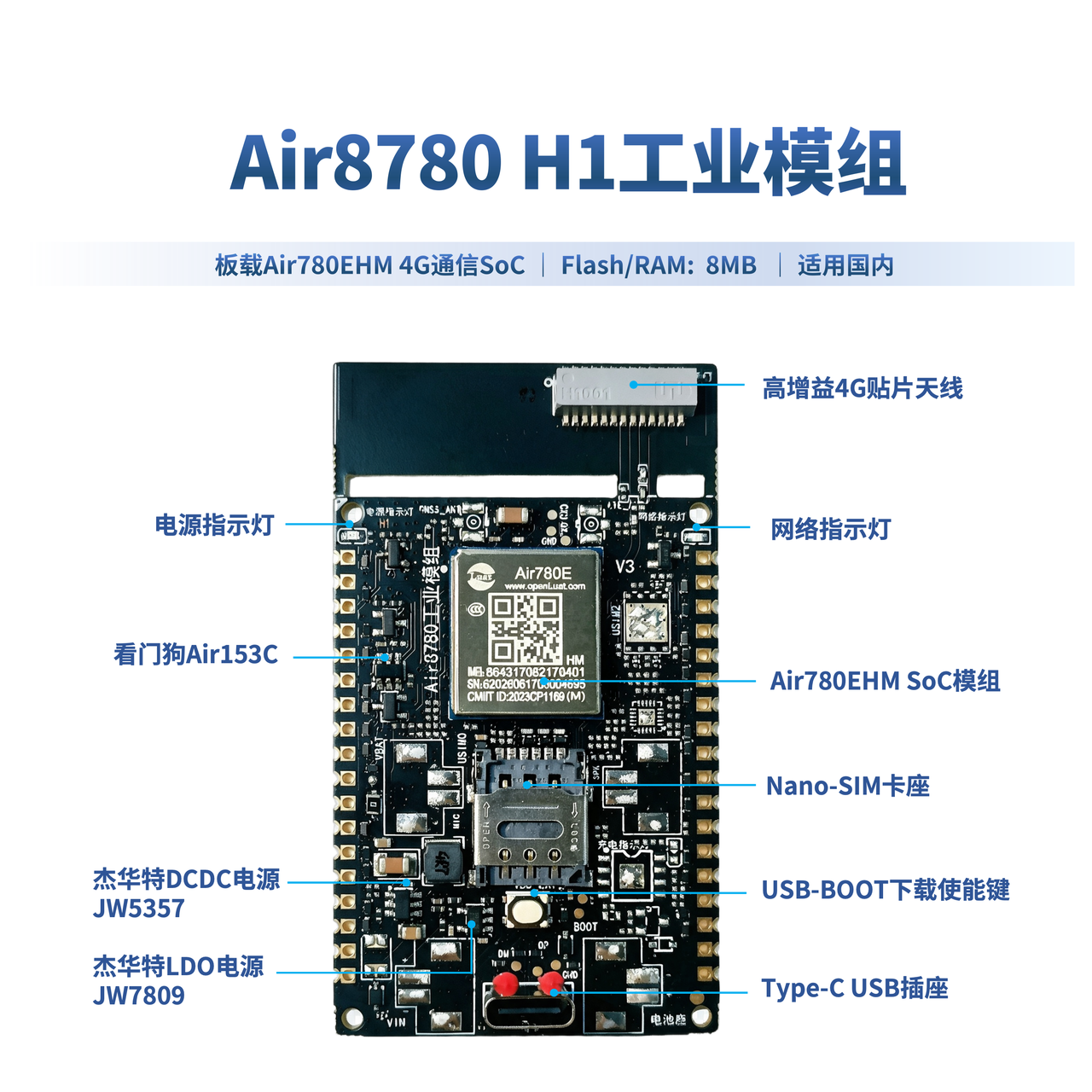

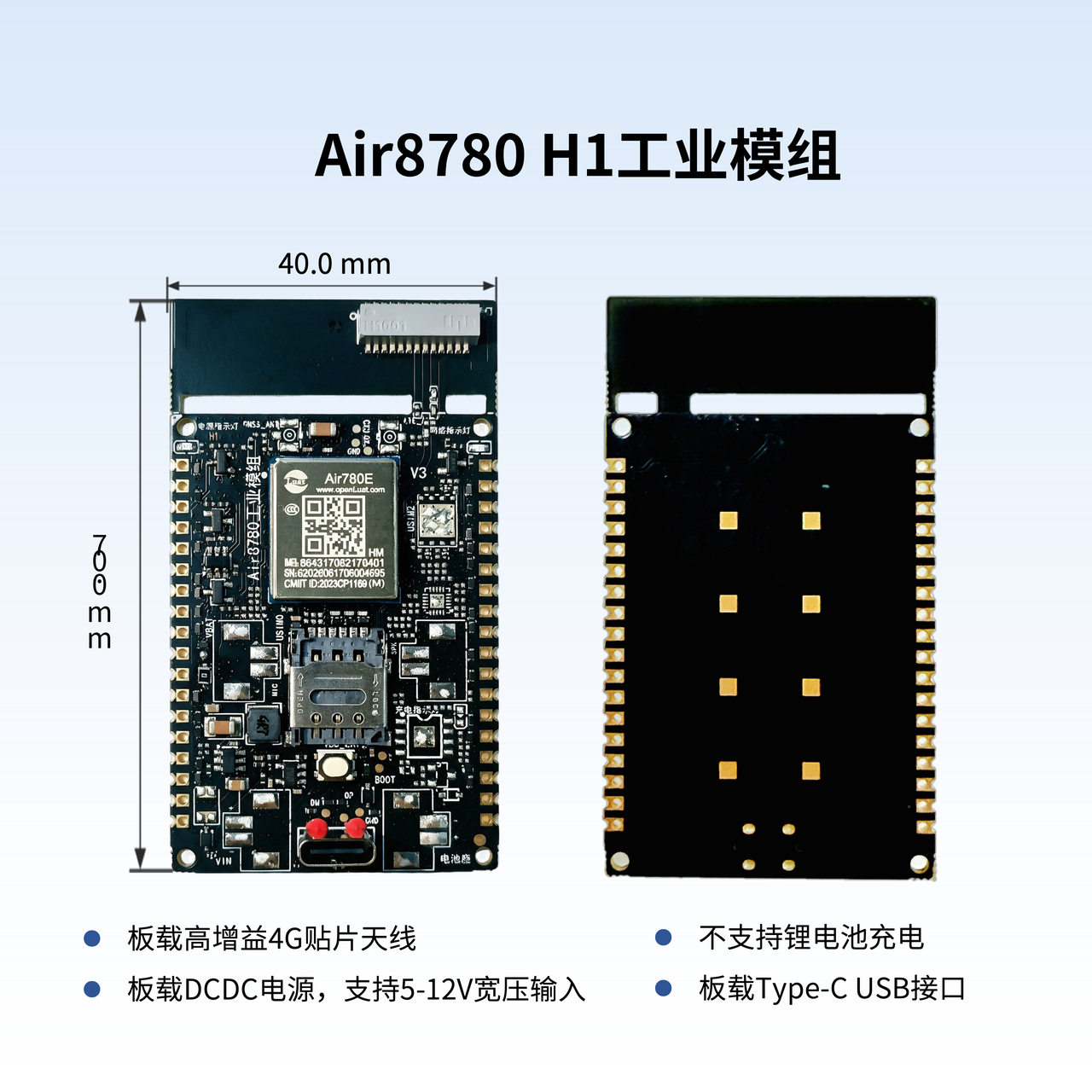

Air8780H1
 |
 |
|---|---|

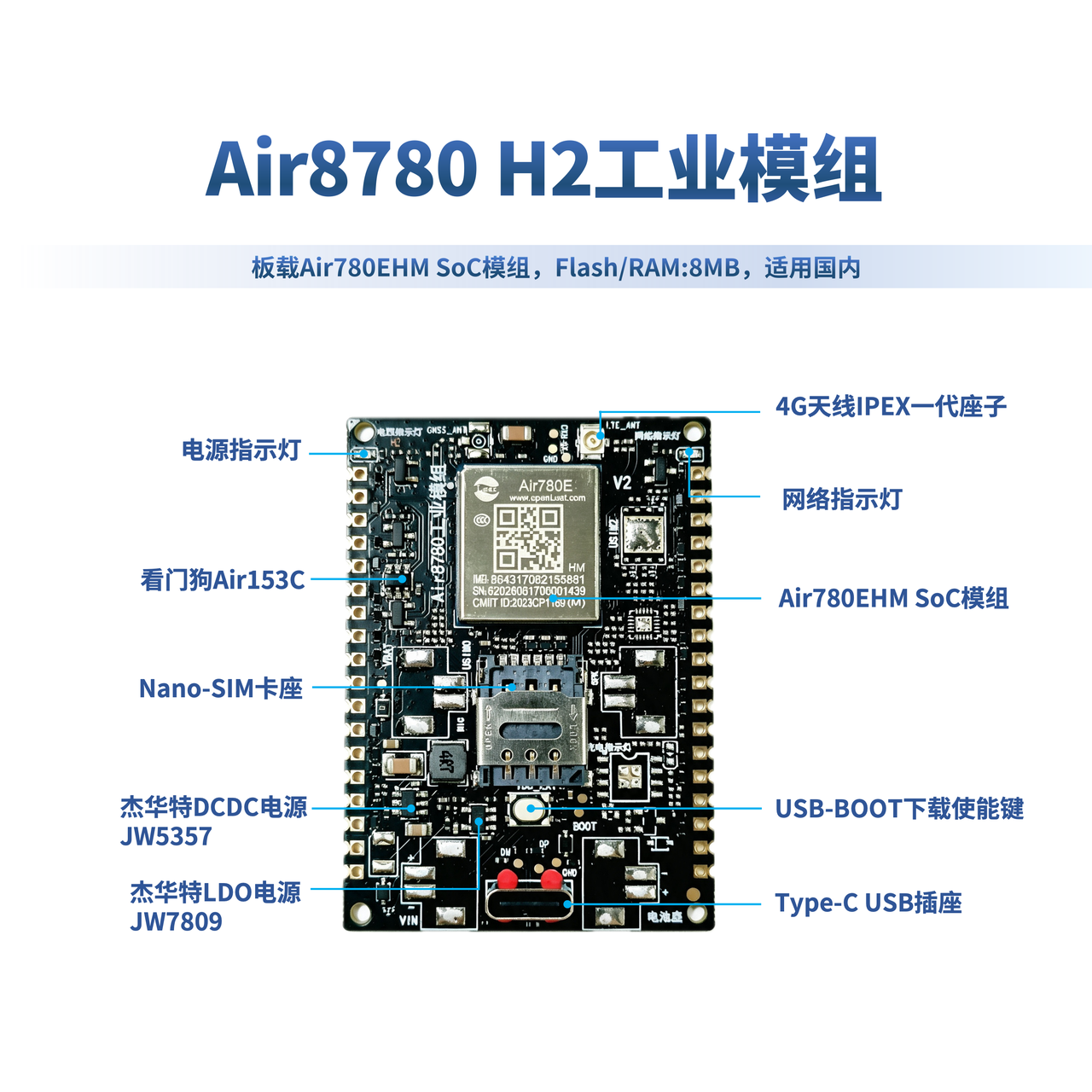

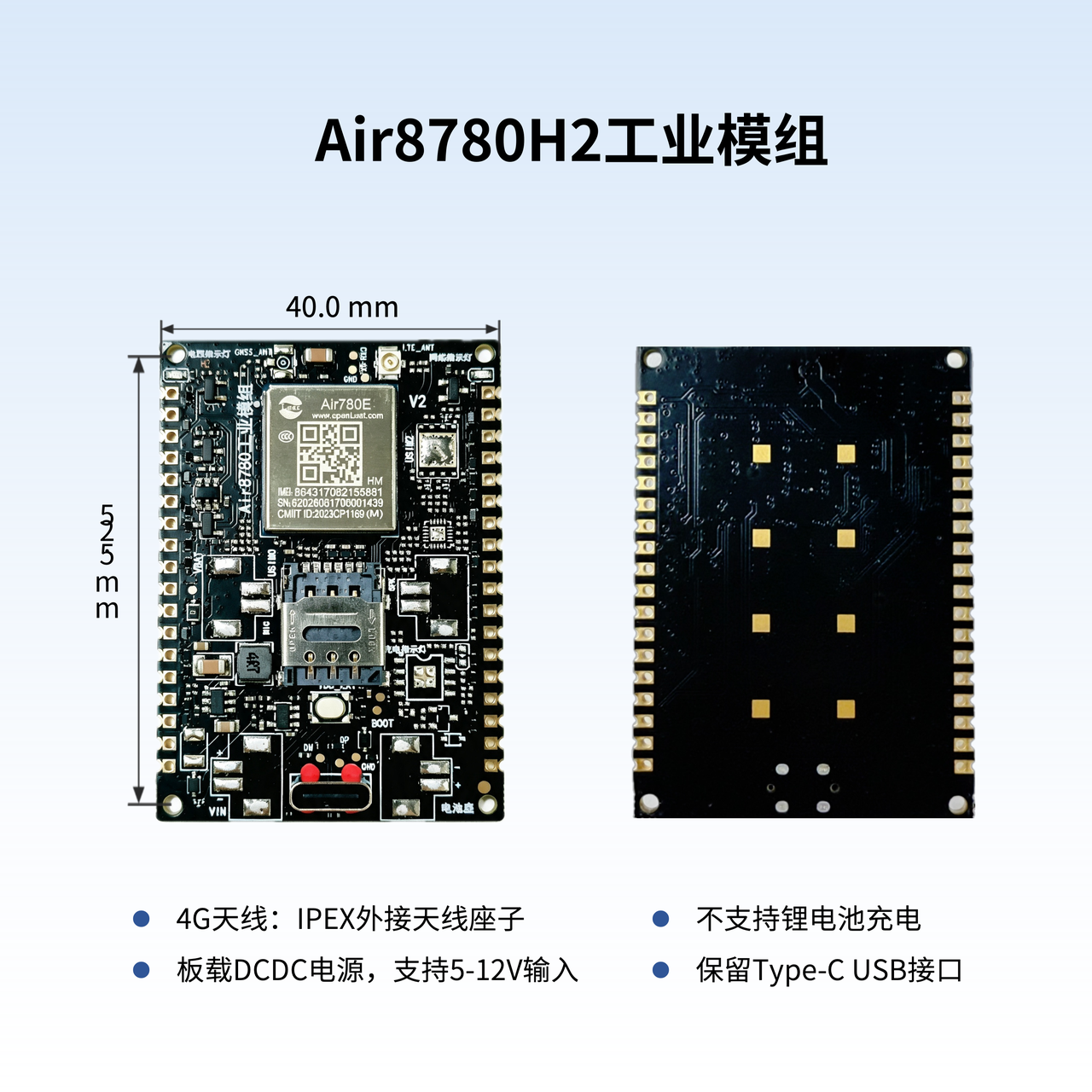

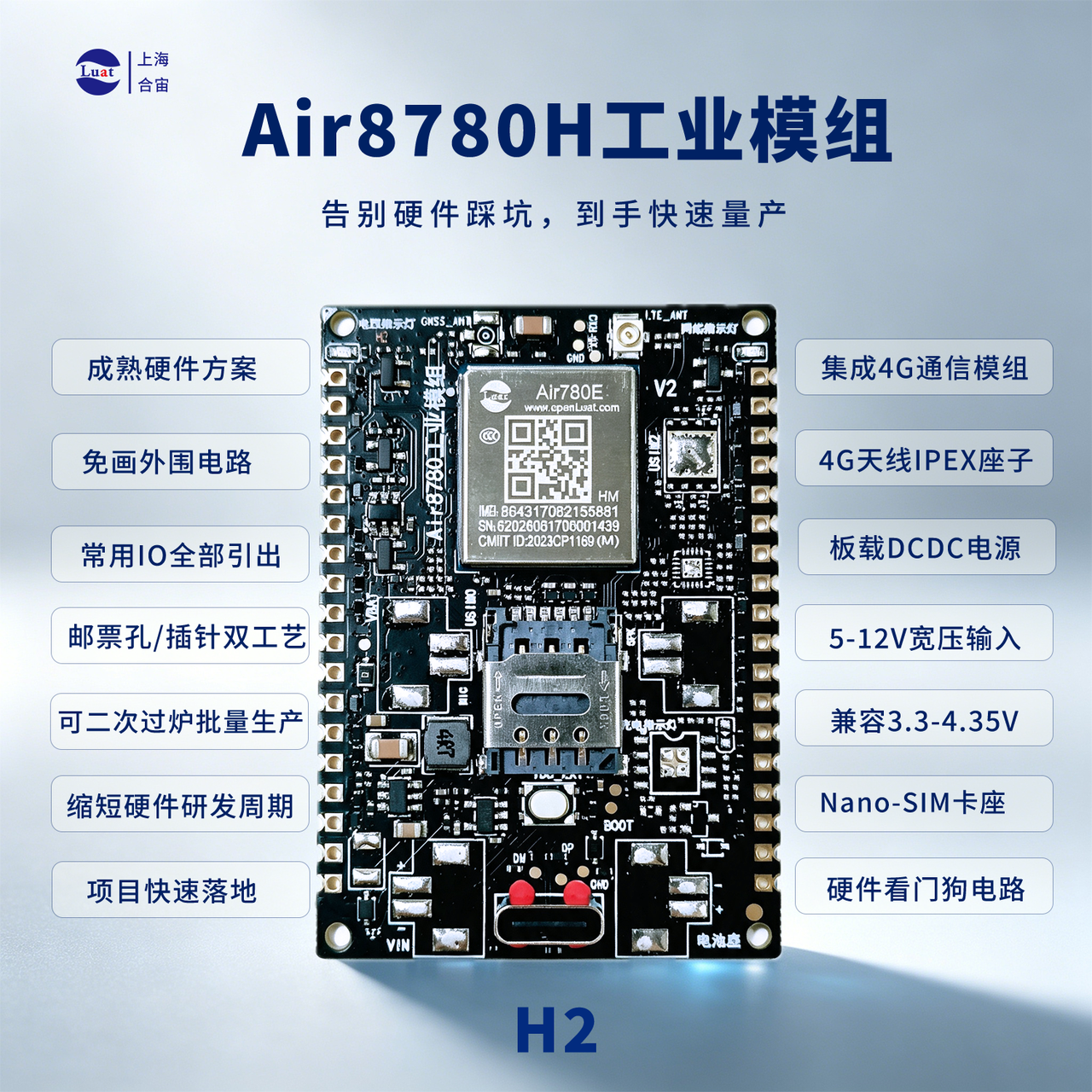

Air8780H2
 |
 |
|---|---|

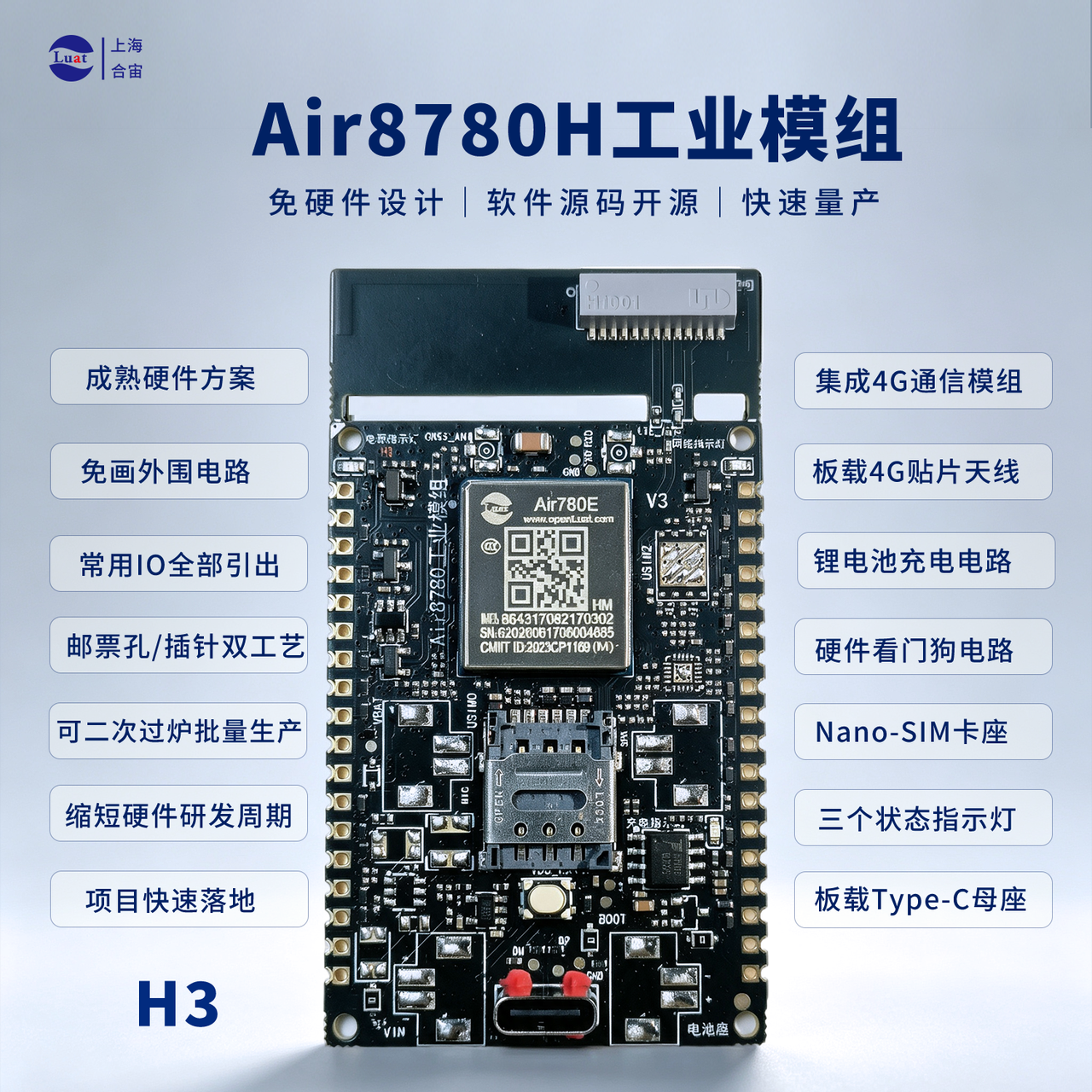

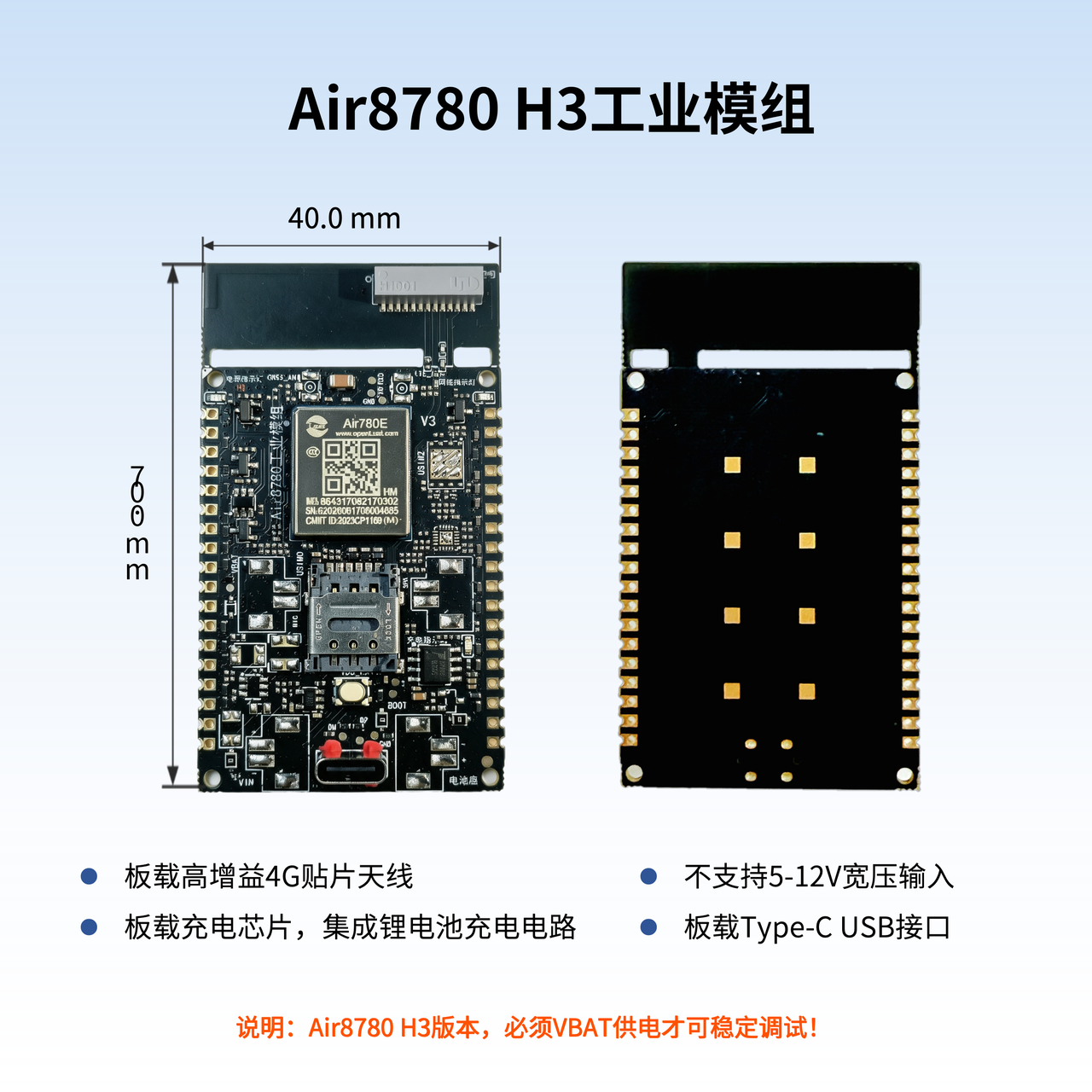

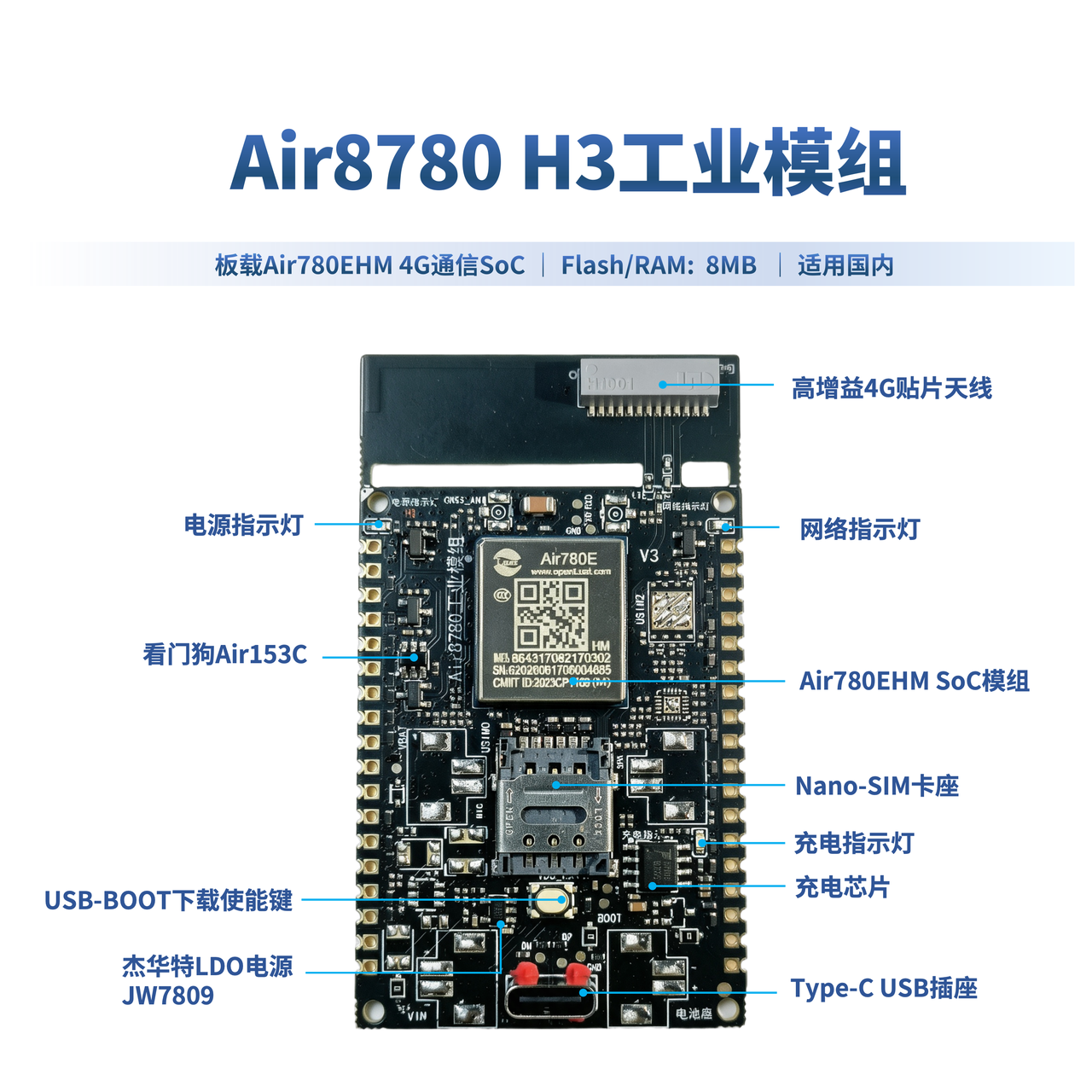

Air8780H3
特别提示！Air8780H3/H4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|

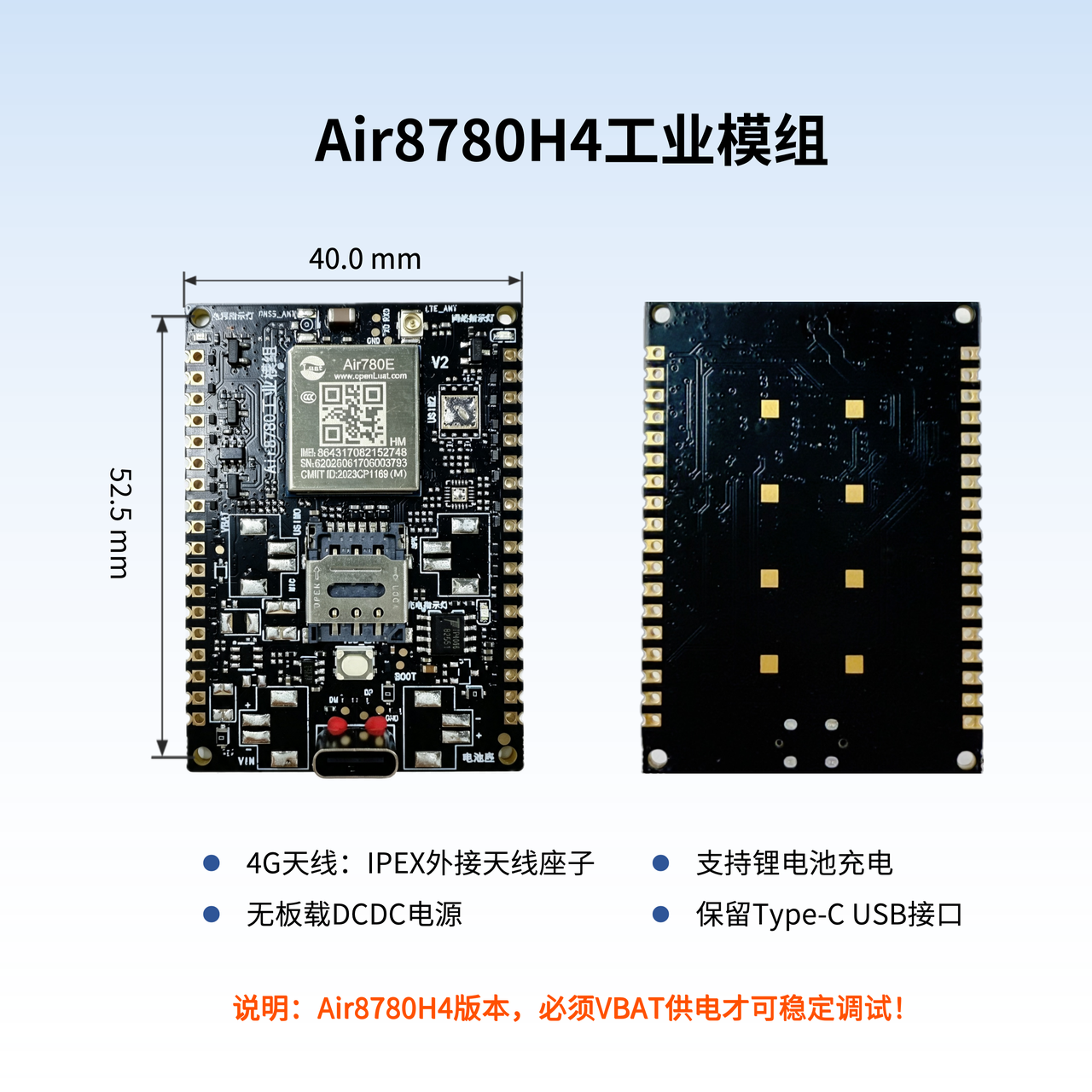

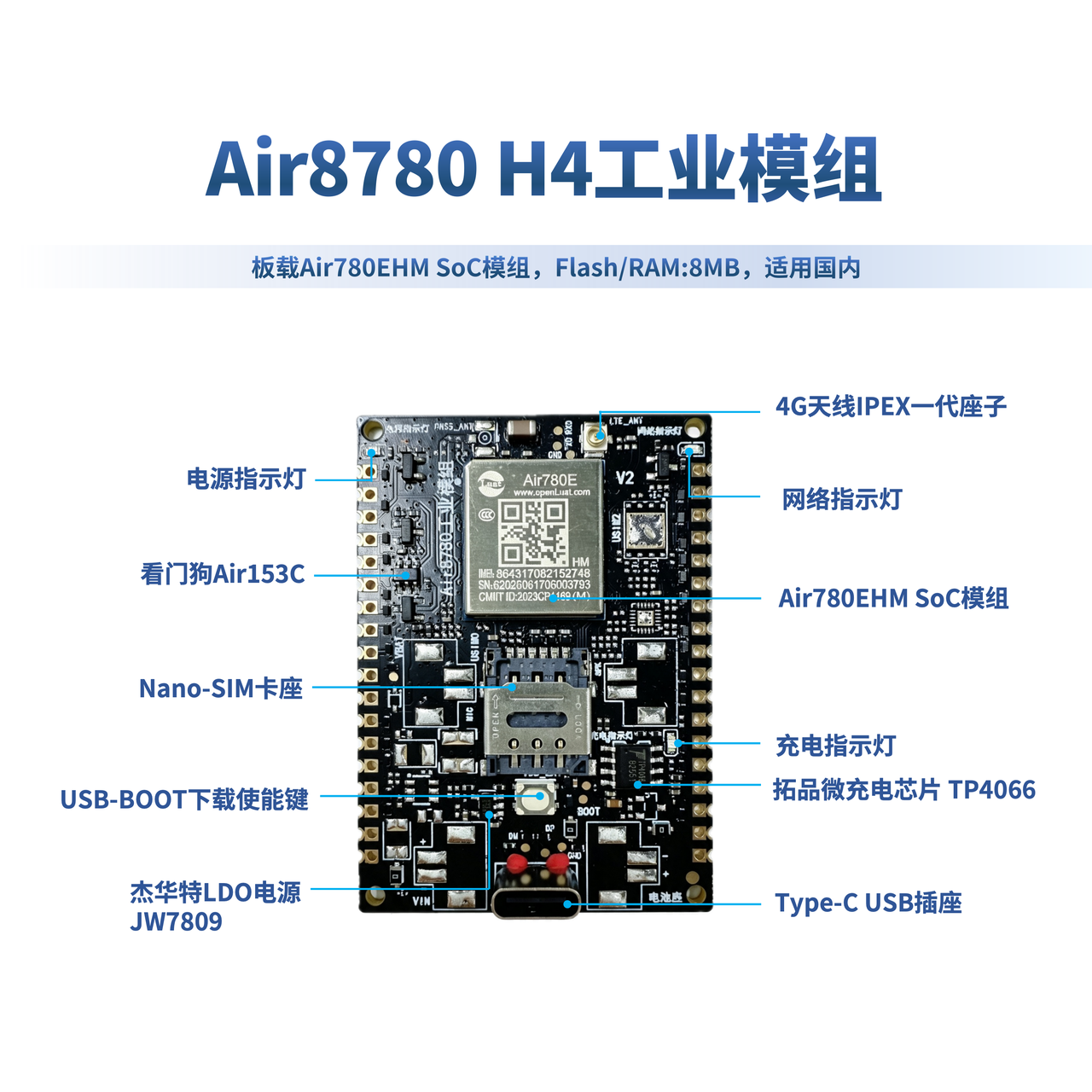

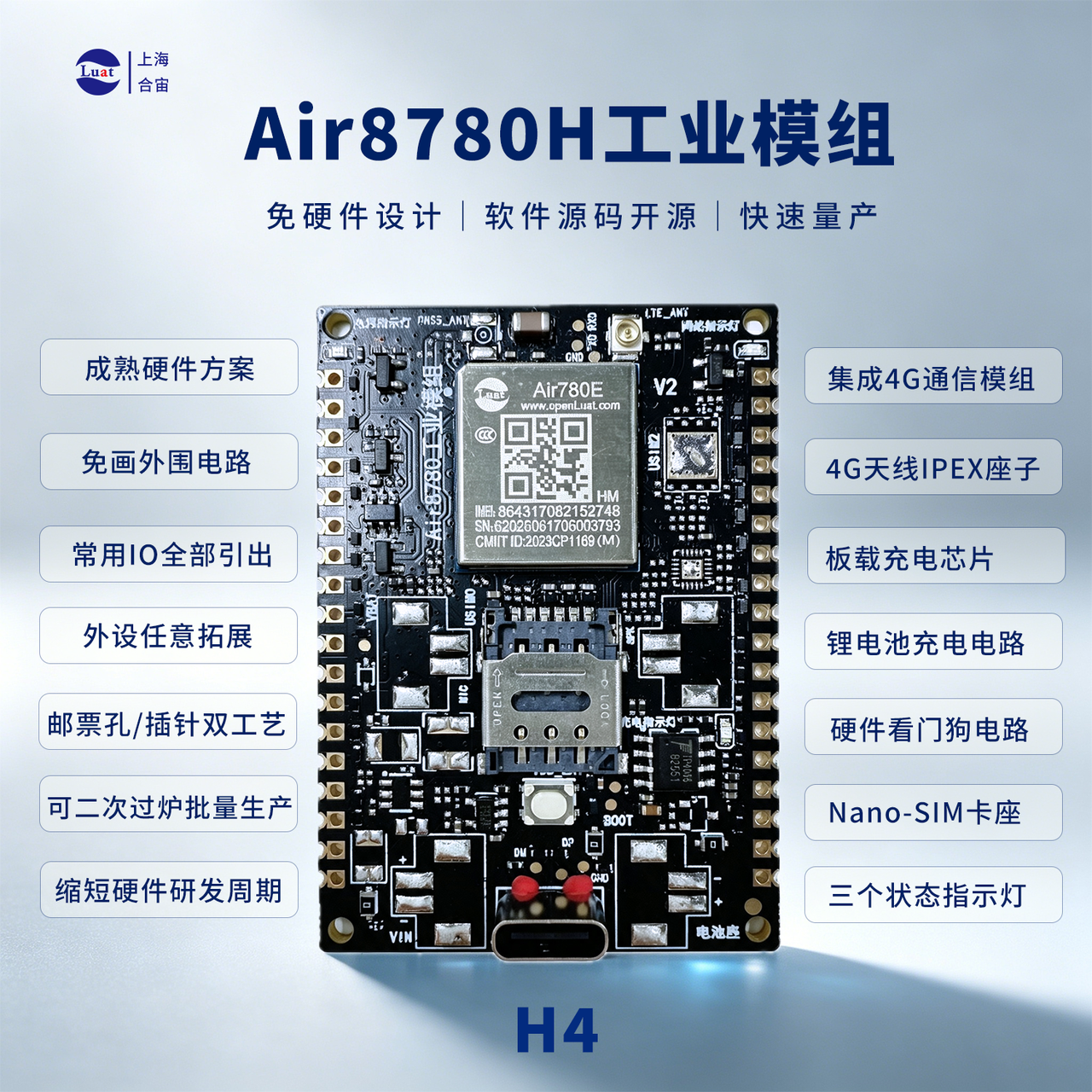

Air8780H4
特别提示！Air8780H3/H4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|

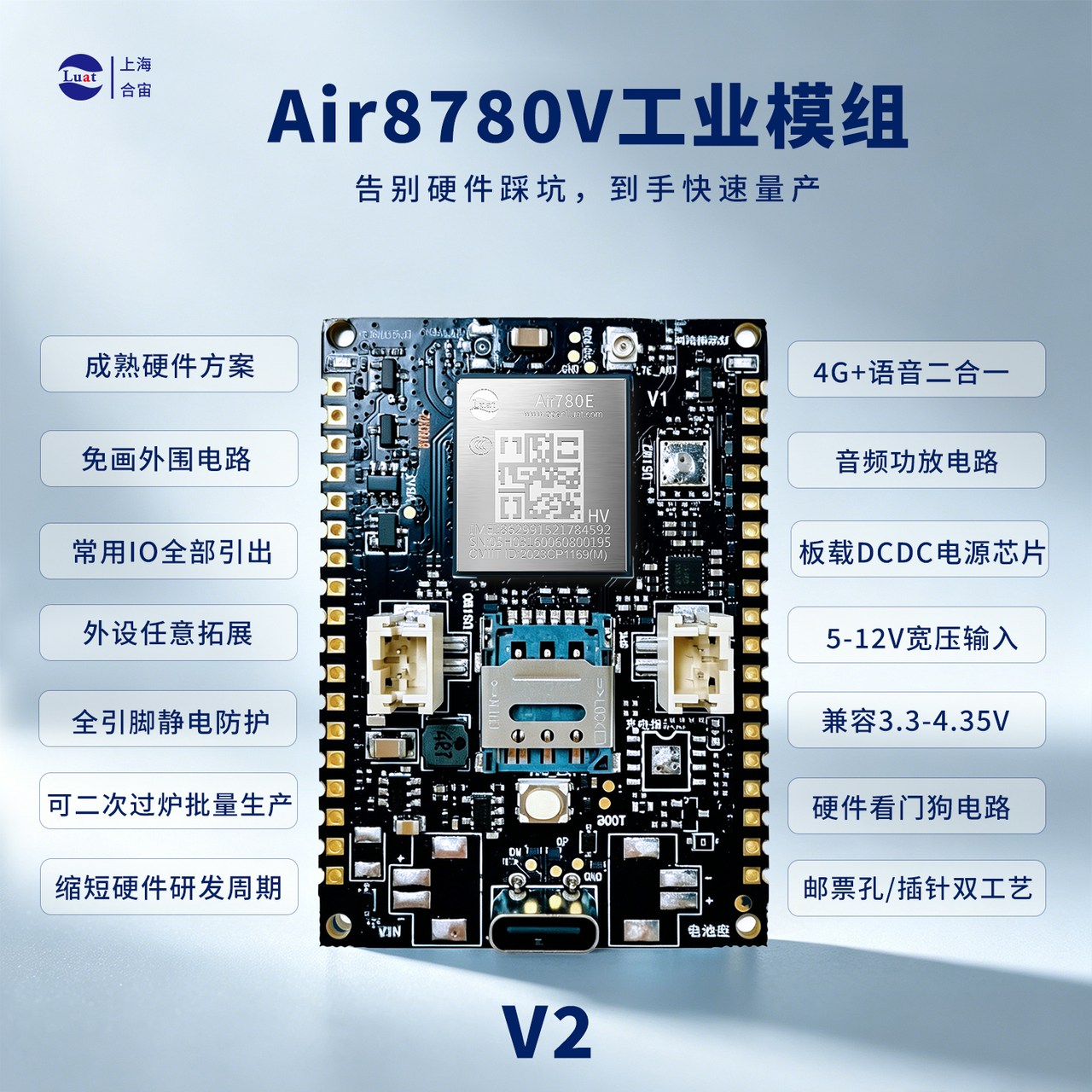

4，Air8780V系列
| 板载4G模组 | Air780EHV | ||
|---|---|---|---|
| Air8780工业模组 | Air8780V | 含税价格 | 适用场景 |
| 板载4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780V1 价格45 |
45 | USB或VIN供电 塑料外壳 |
| IPEX外接4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780V2 价格42 |
42 | USB或VIN供电 塑料外壳 |
| 板载4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780V3 | 45 | 锂电池供电 铁质外壳 |
| IPEX外接4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780V4 | 42 | 锂电池供电 铁质外壳 |

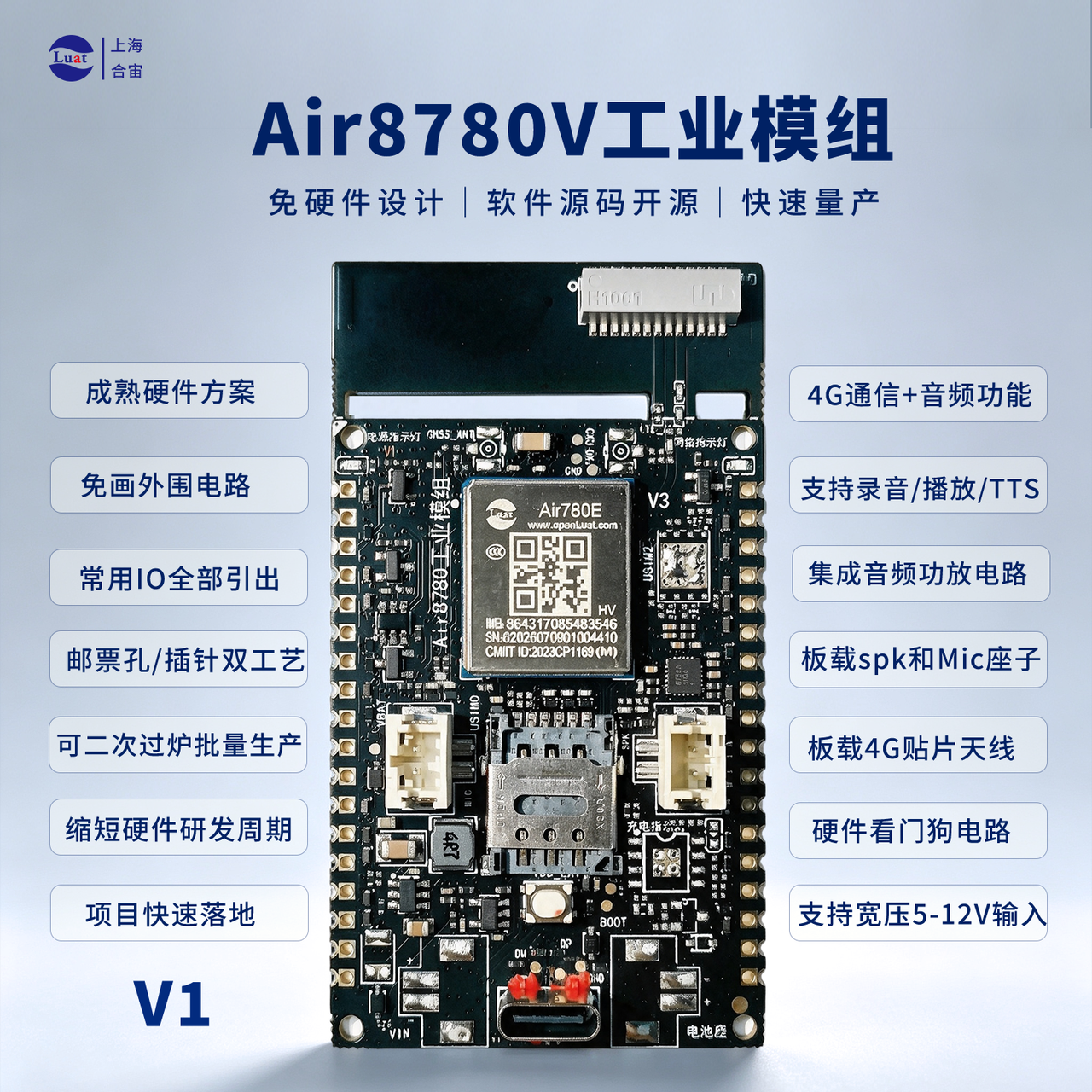

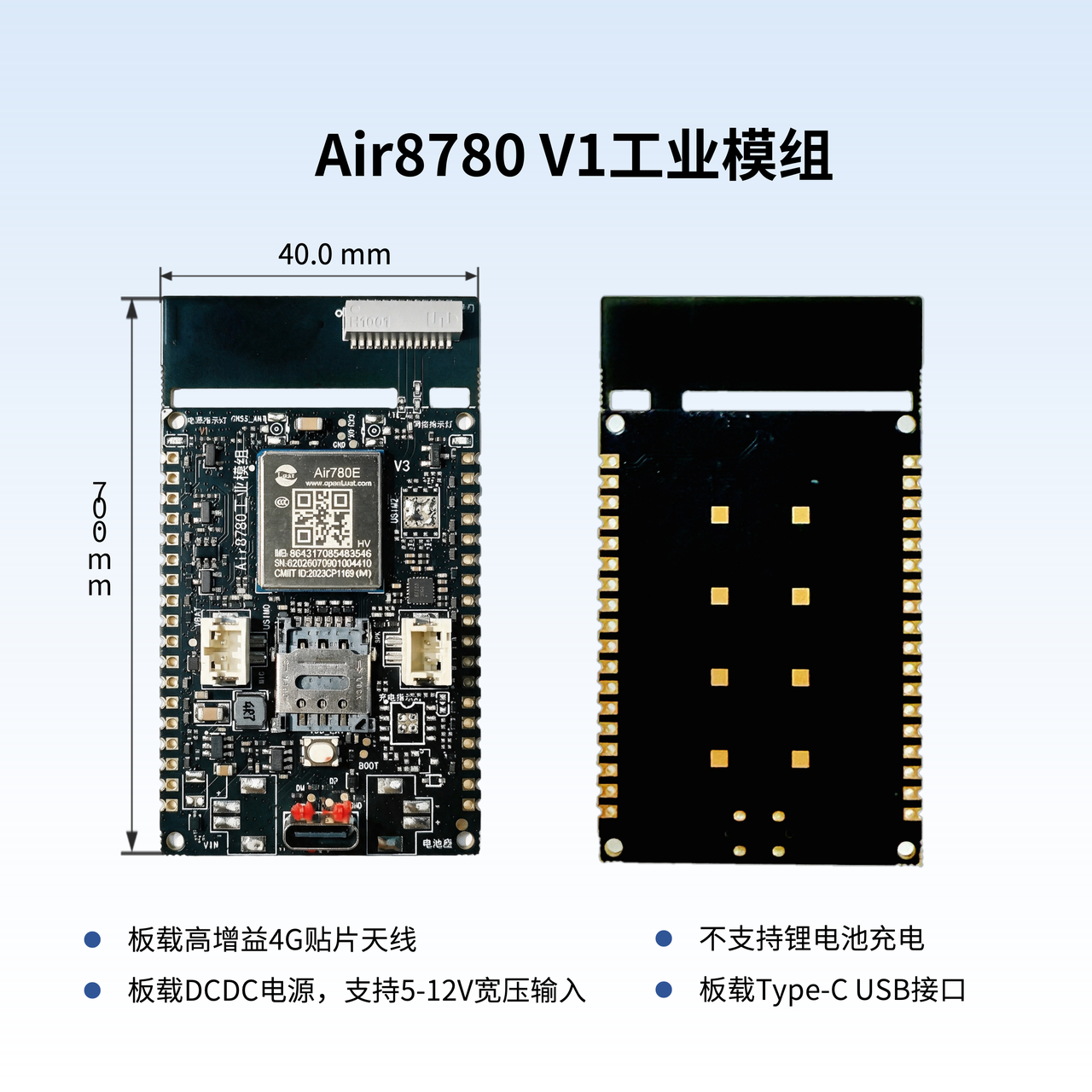

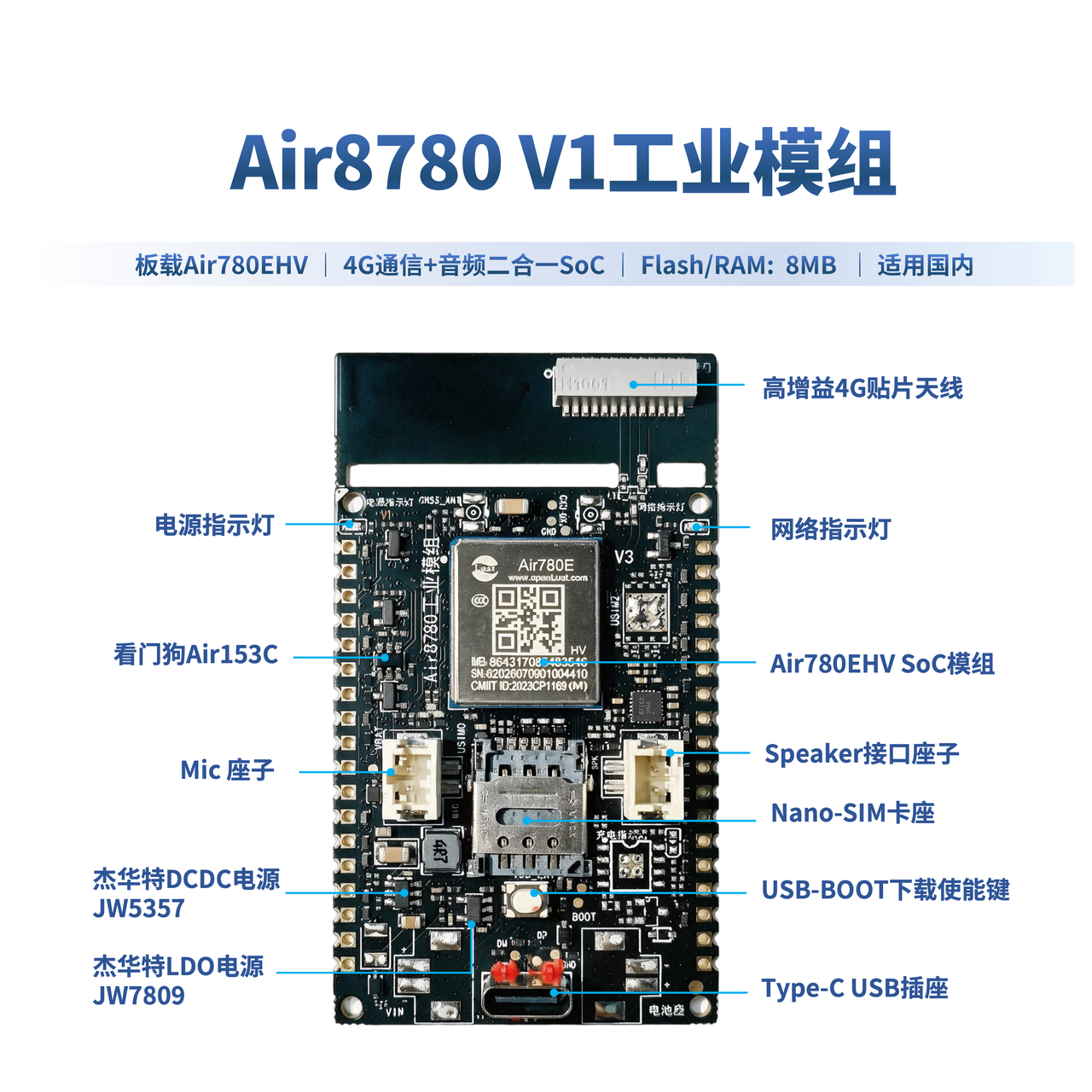

Air8780V1
 |
 |
|---|---|

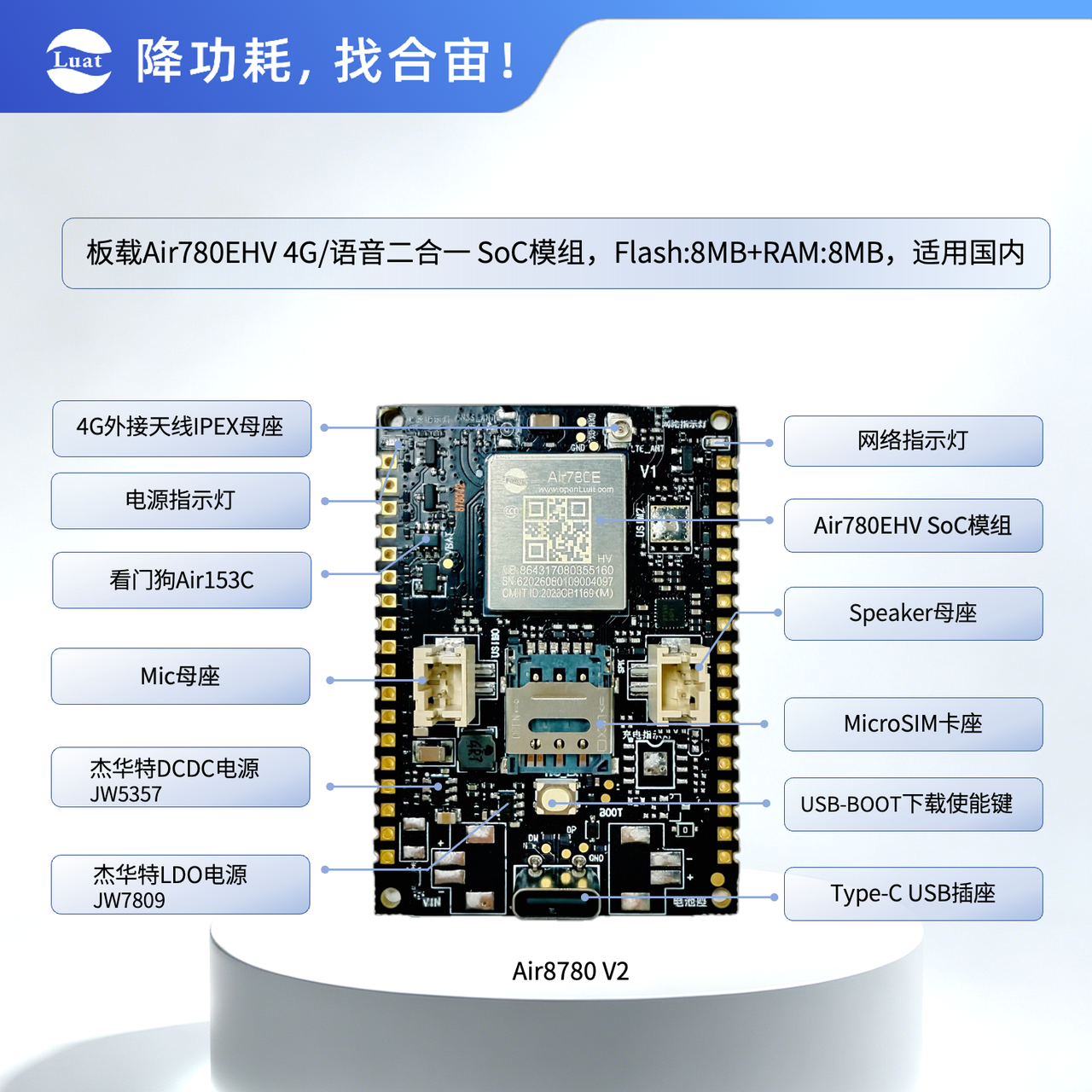

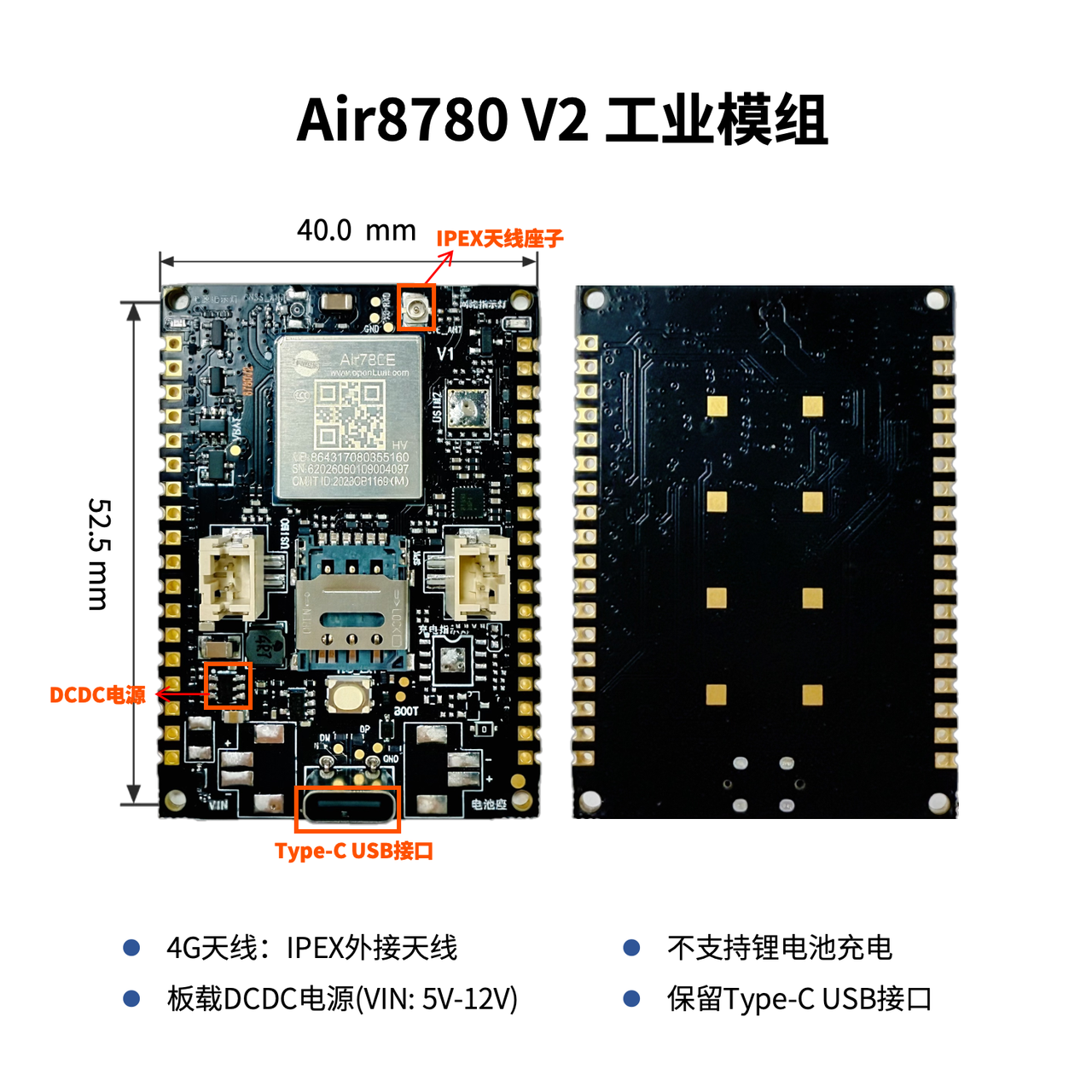

Air8780V2
 |
 |
|---|---|

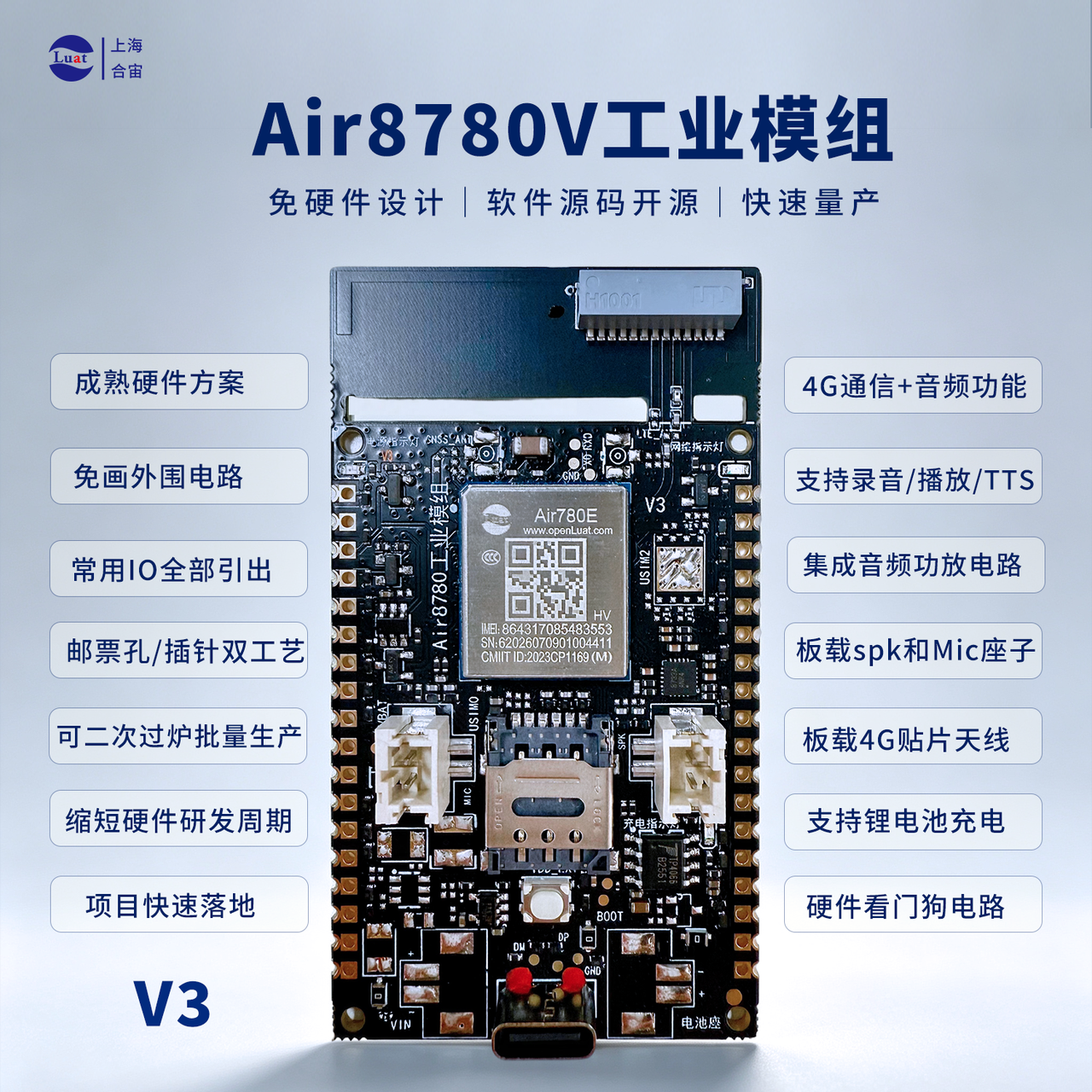

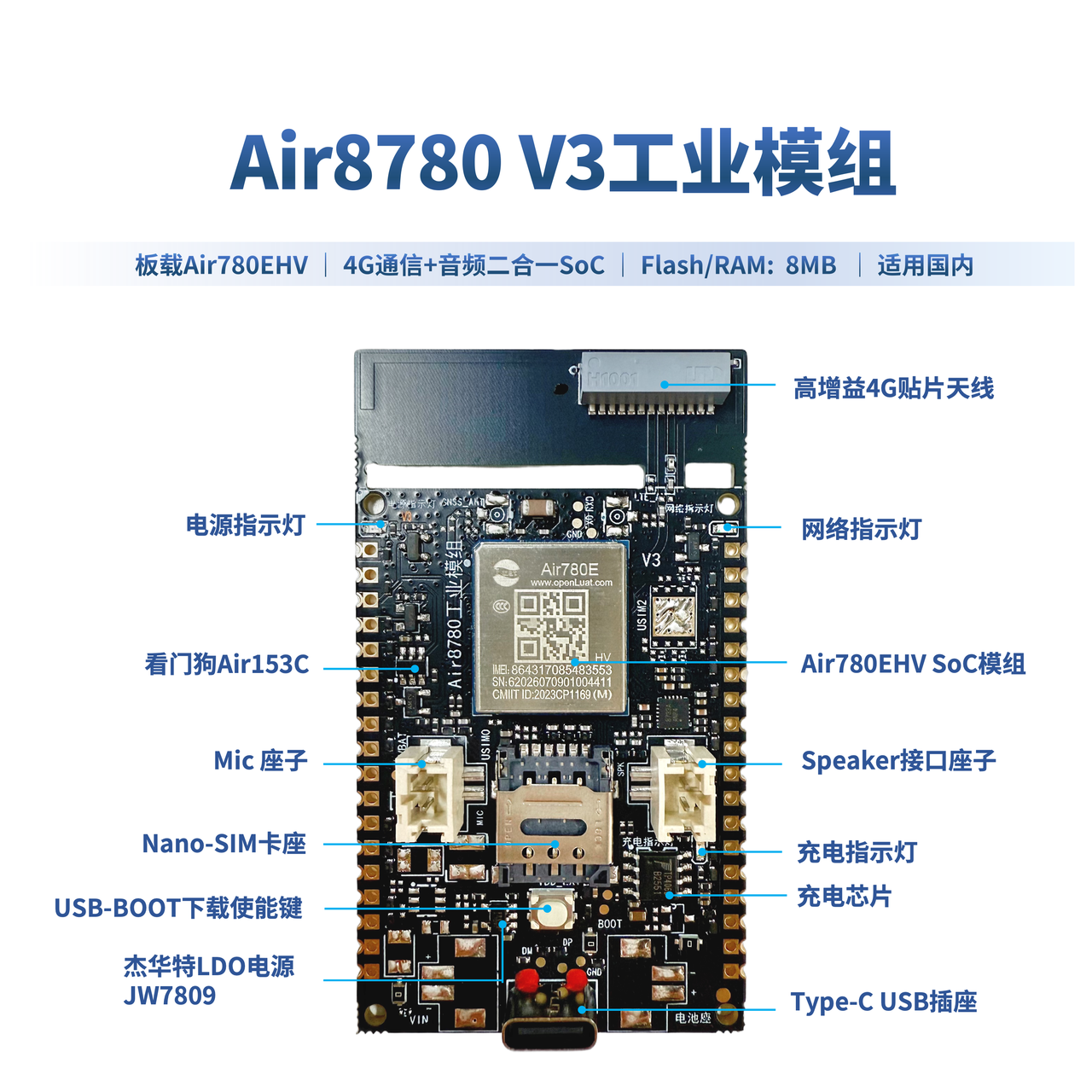

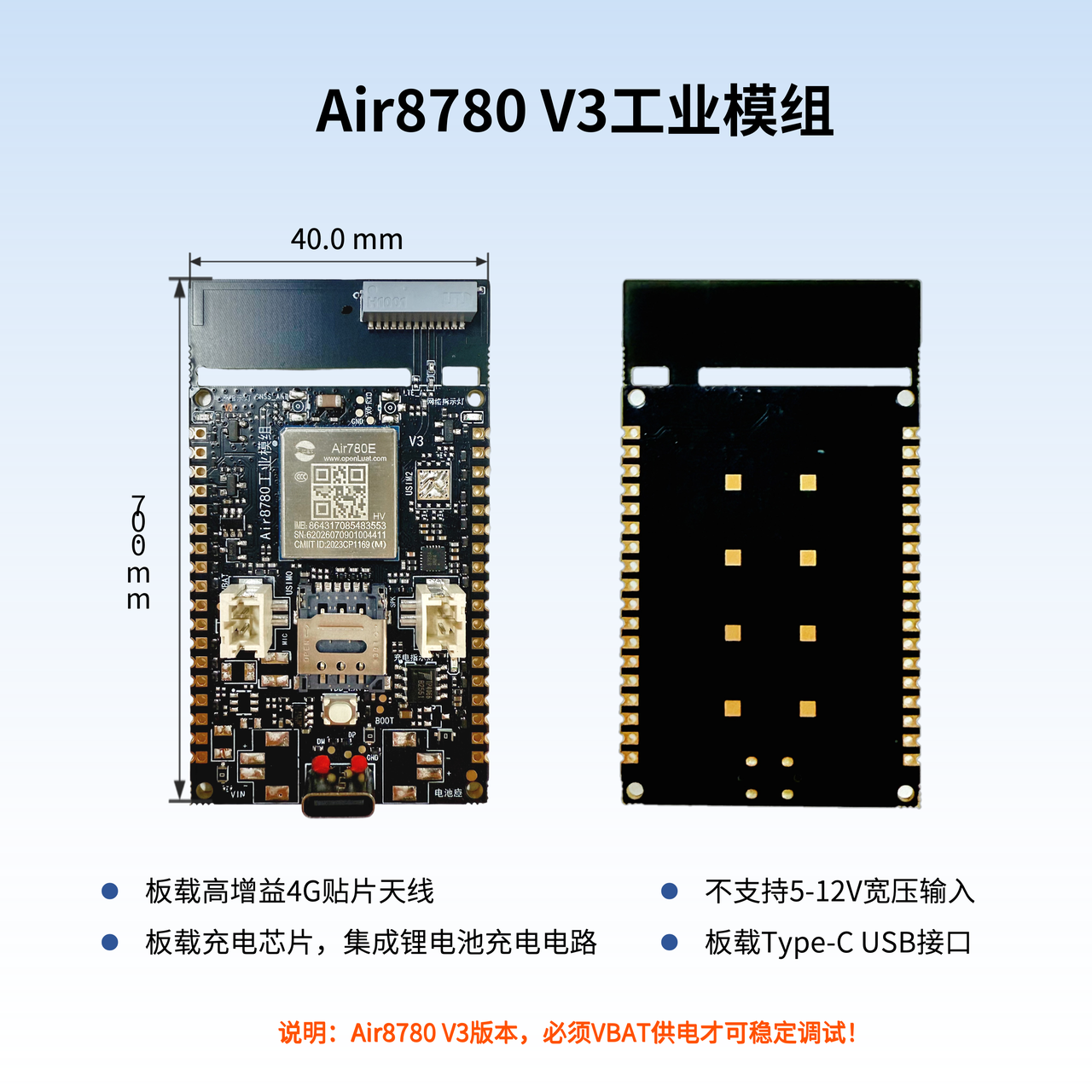

Air8780V3
特别提示！Air8780V3/V4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|

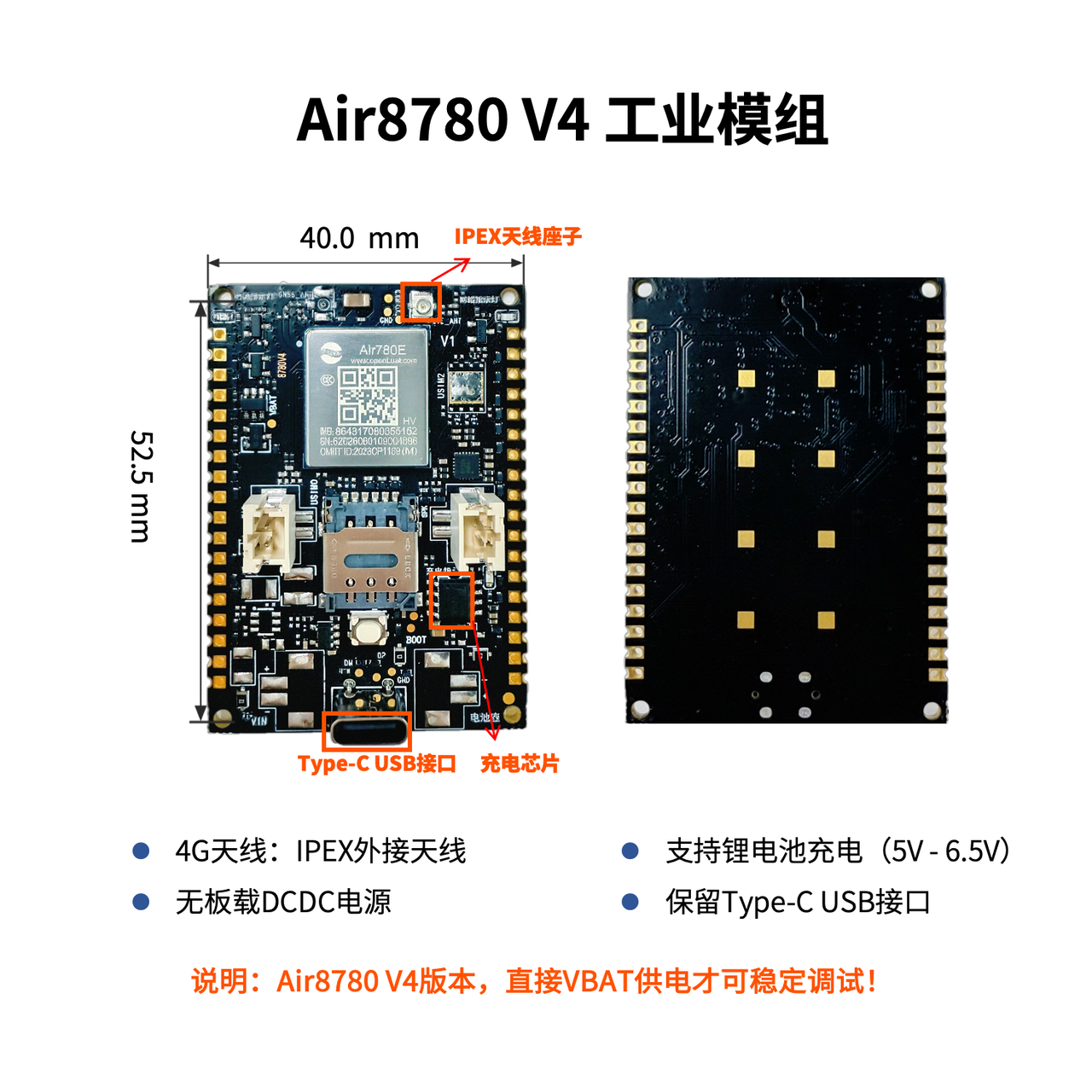

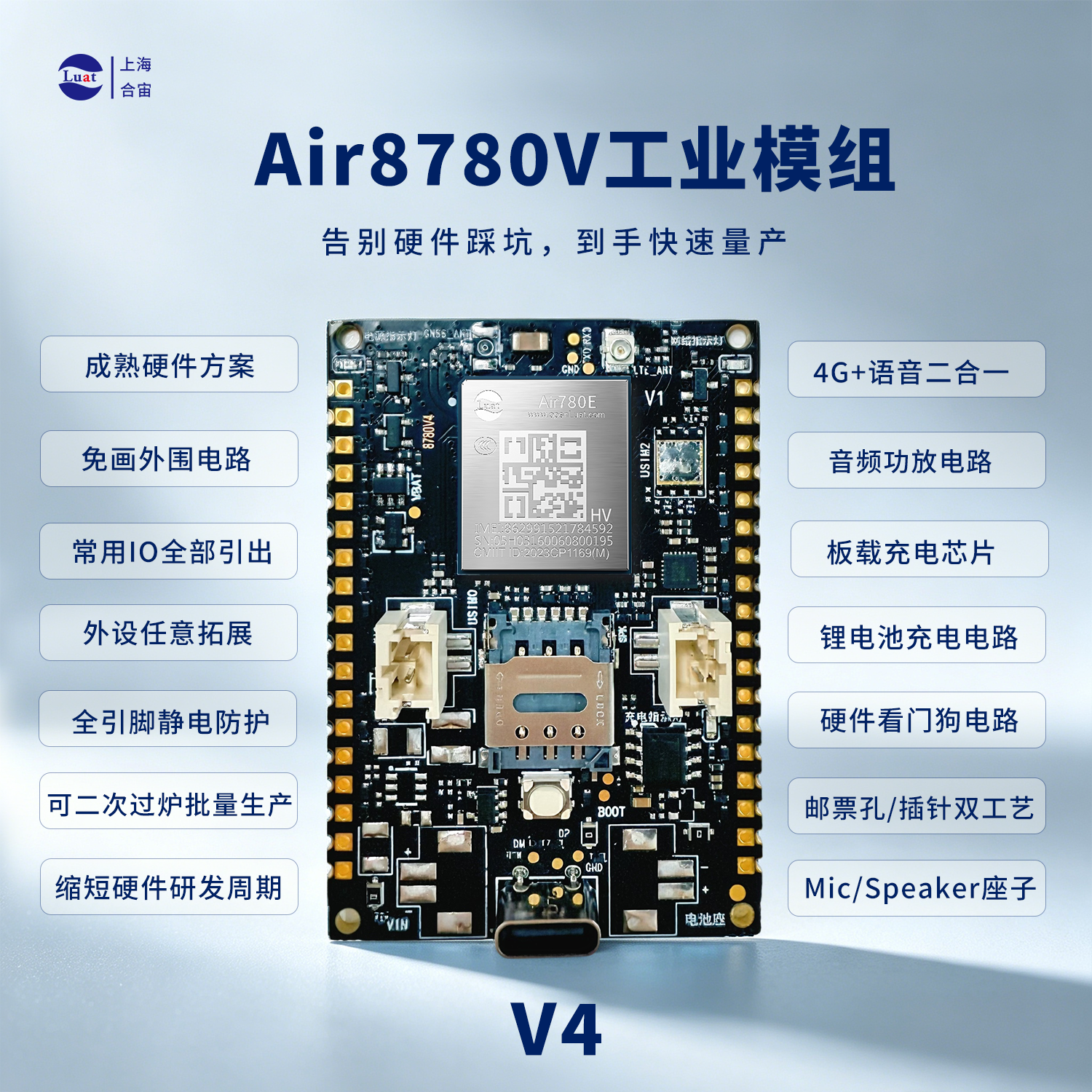

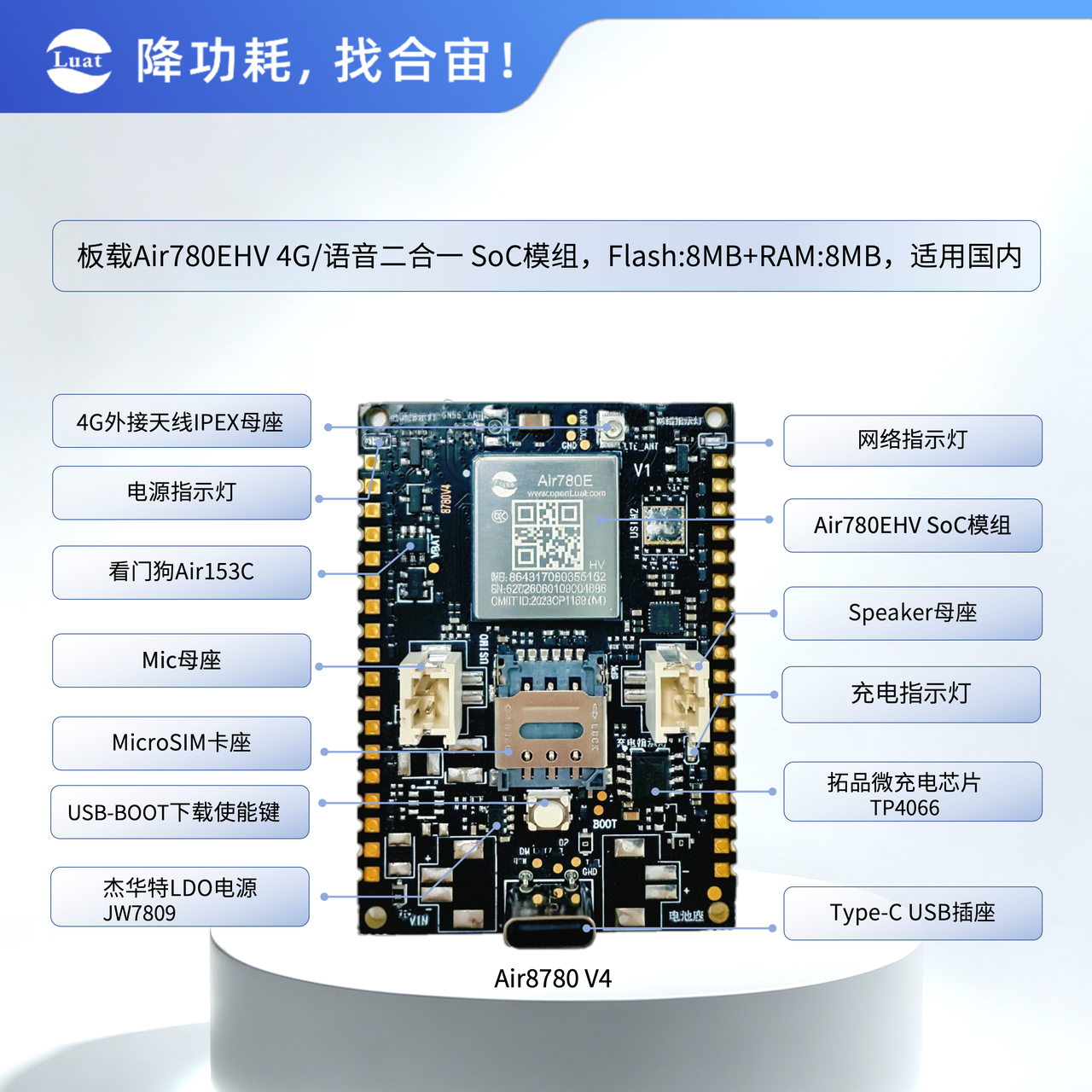

Air8780V4
特别提示！Air8780V3/V4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|
5，Air8780G系列
| 板载4G模组 | Air780EGP | ||
|---|---|---|---|
| Air8780工业模组 | Air8780G | 含税价格 | 适用场景 |
| 板载4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780G1 | 52 | USB或VIN供电 塑料外壳 |
| IPEX外接4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780G2 | 48 | USB或VIN供电 塑料外壳 |
| 板载4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780G3 | 52 | 锂电池供电 铁质外壳 |
| IPEX外接4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780G4 | 48 | 锂电池供电 铁质外壳 |

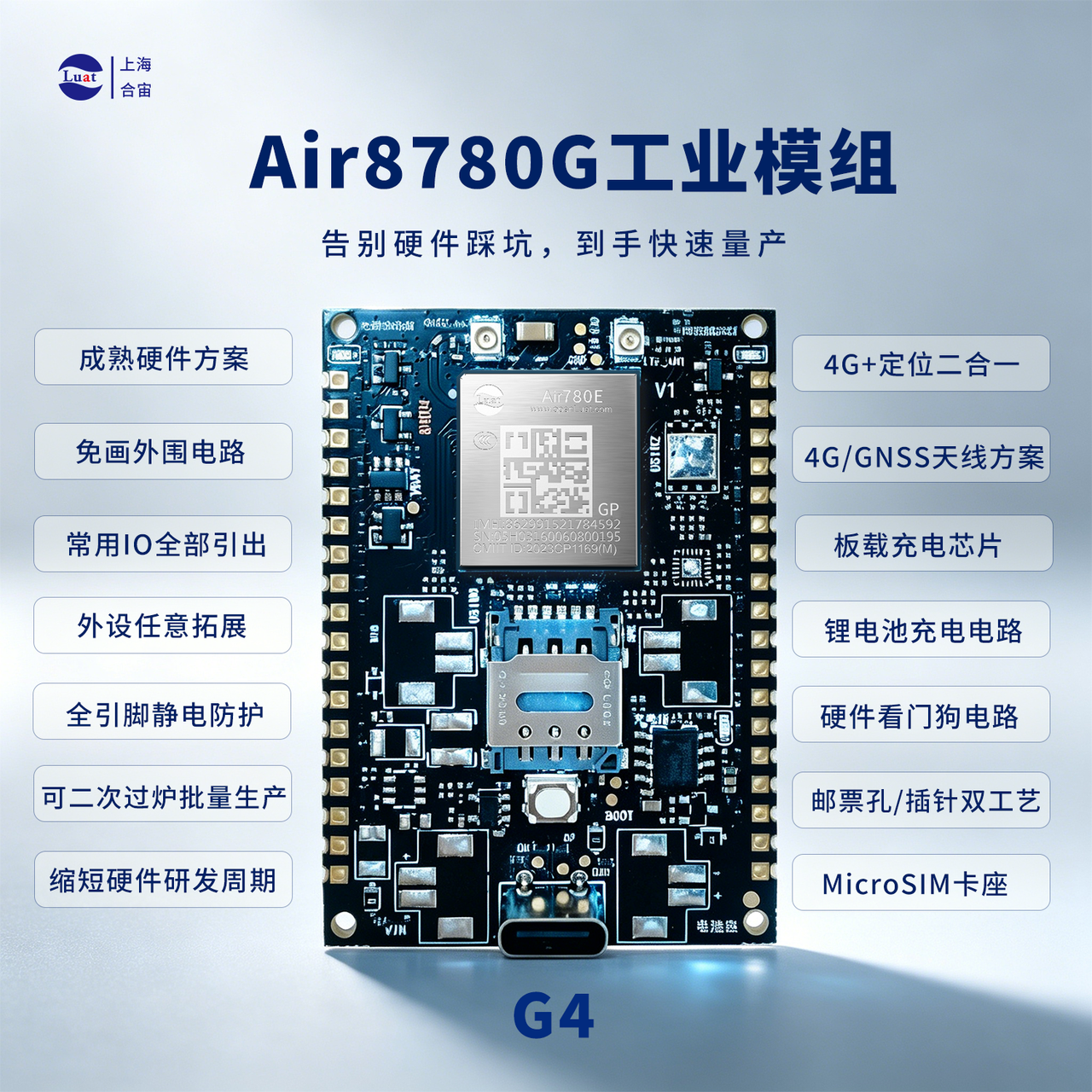

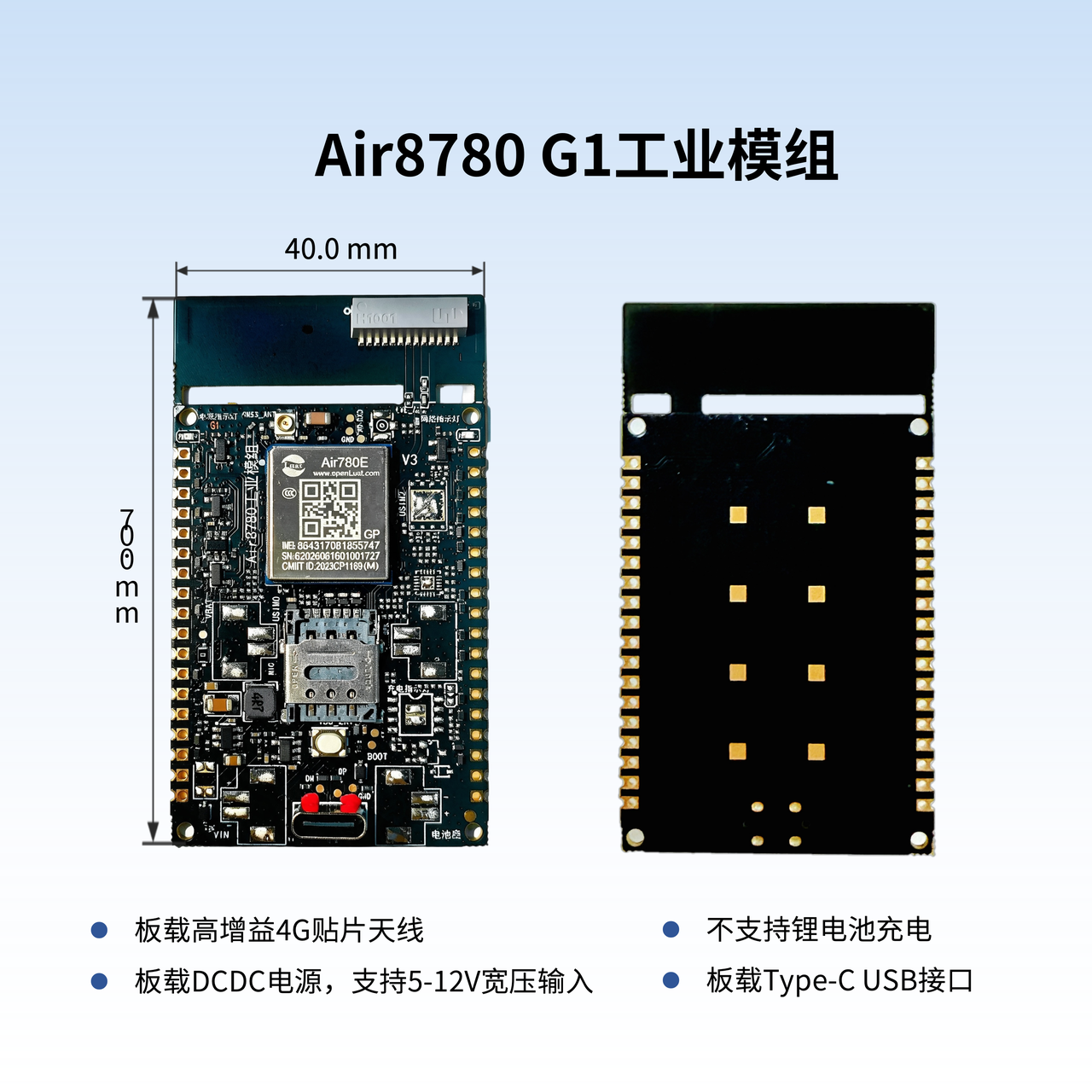

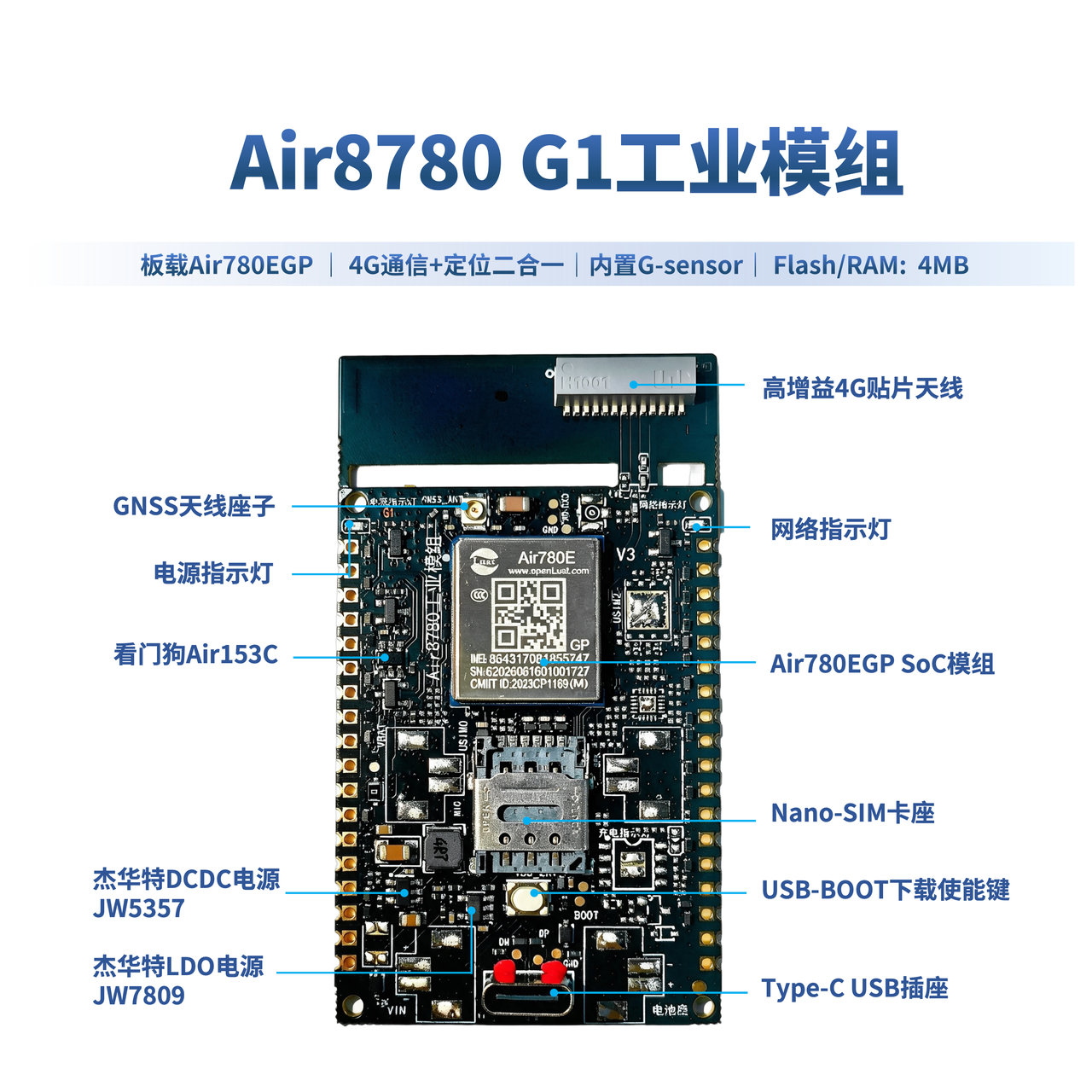

Air8780G1
 |
 |
|---|---|

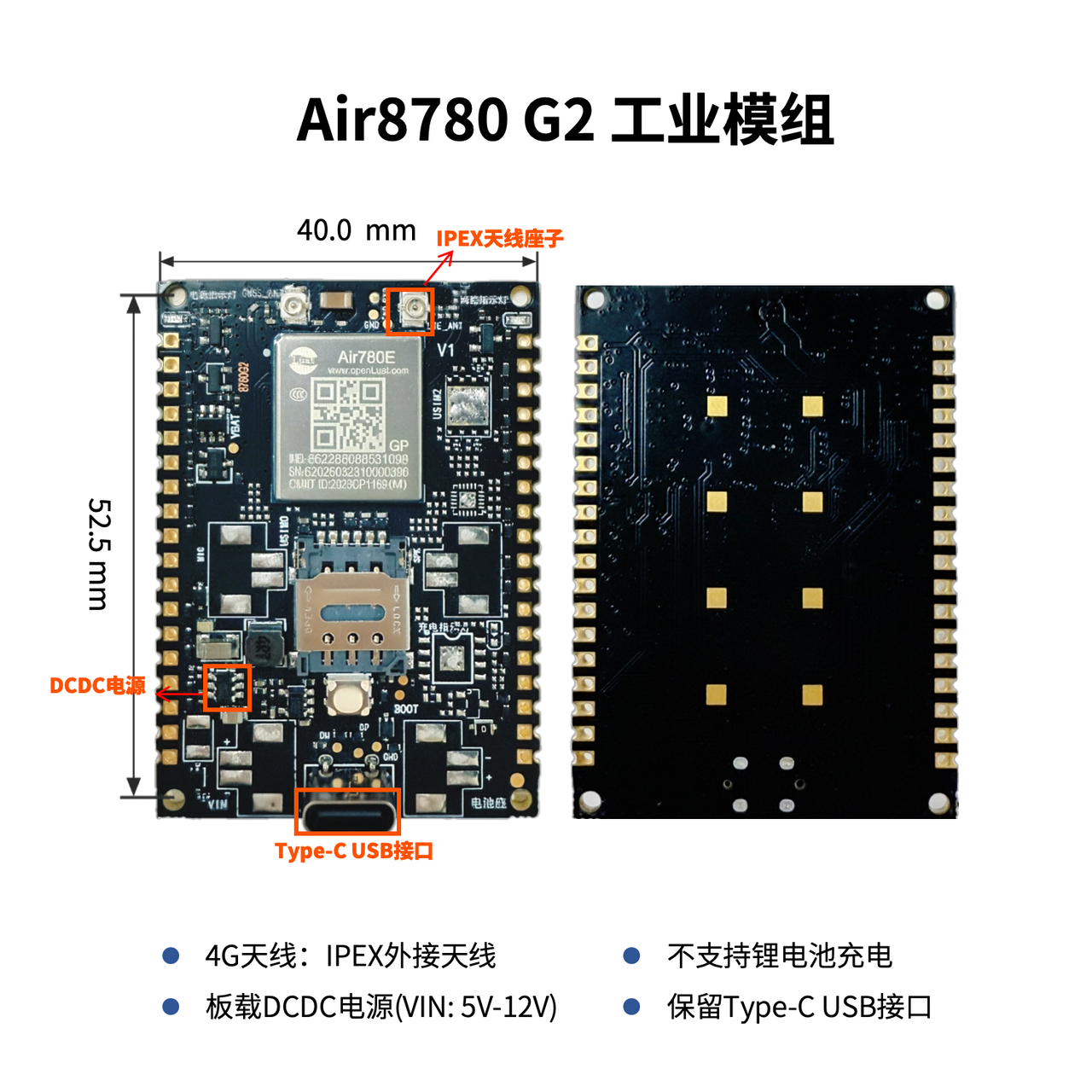

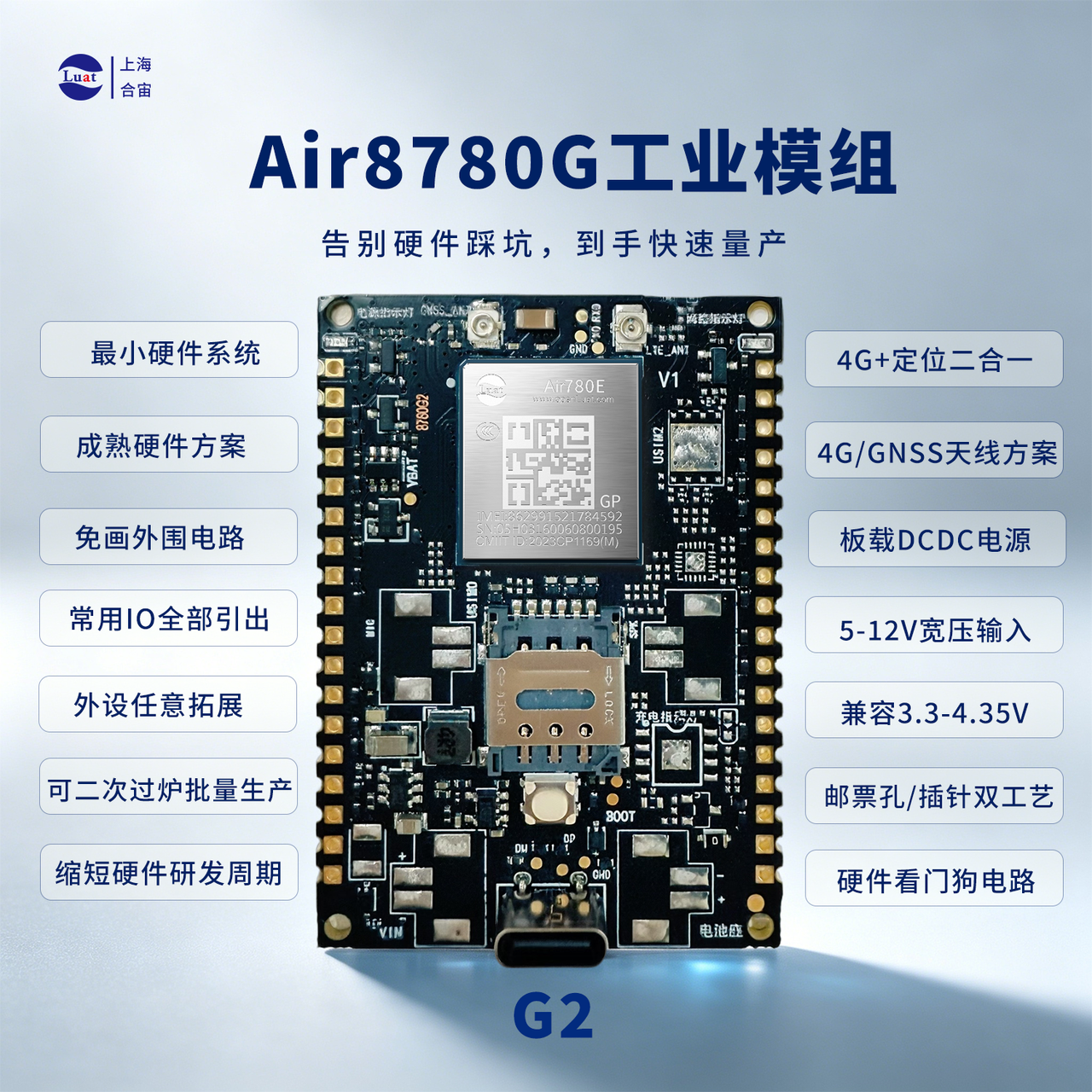

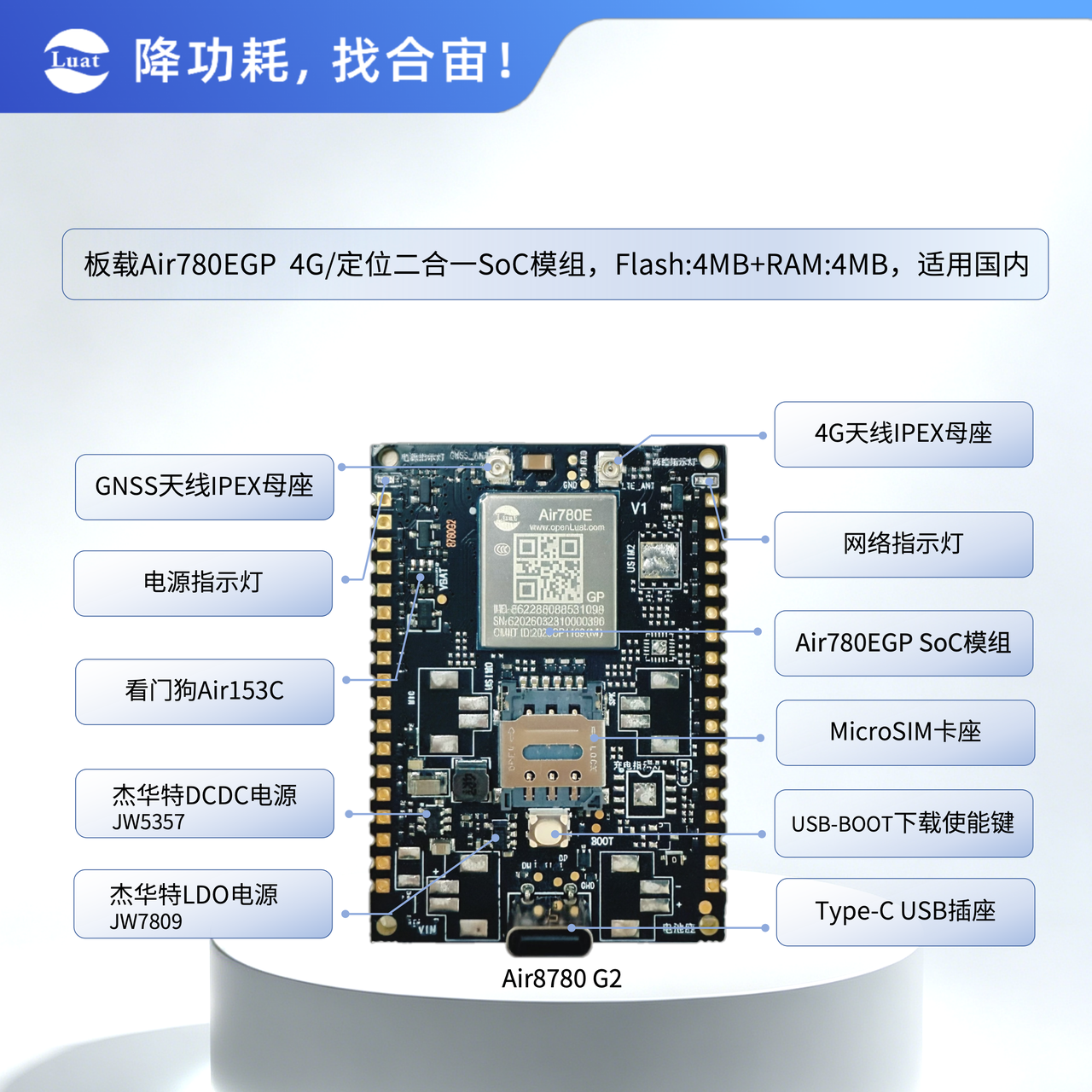

Air8780G2
 |
 |
|---|---|

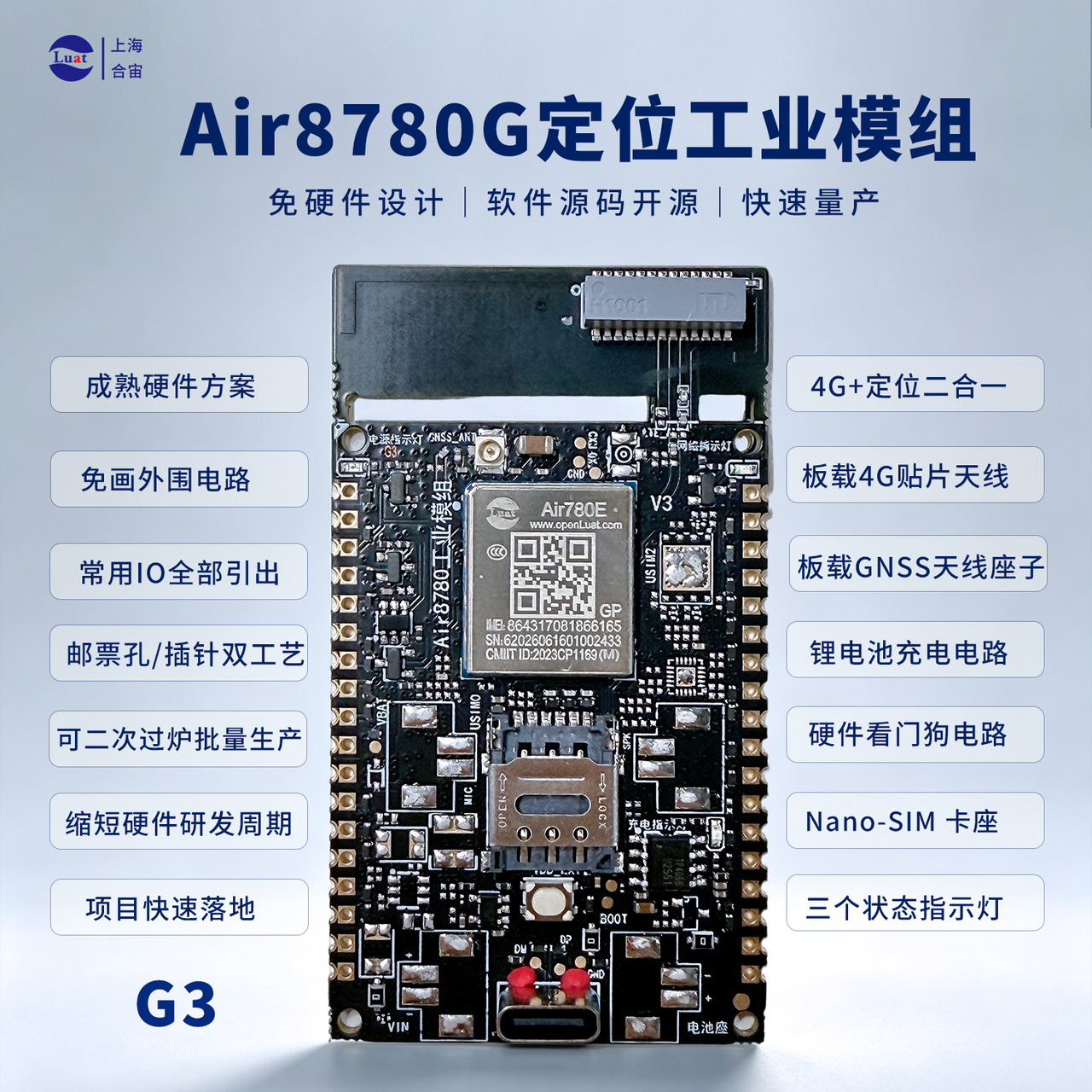

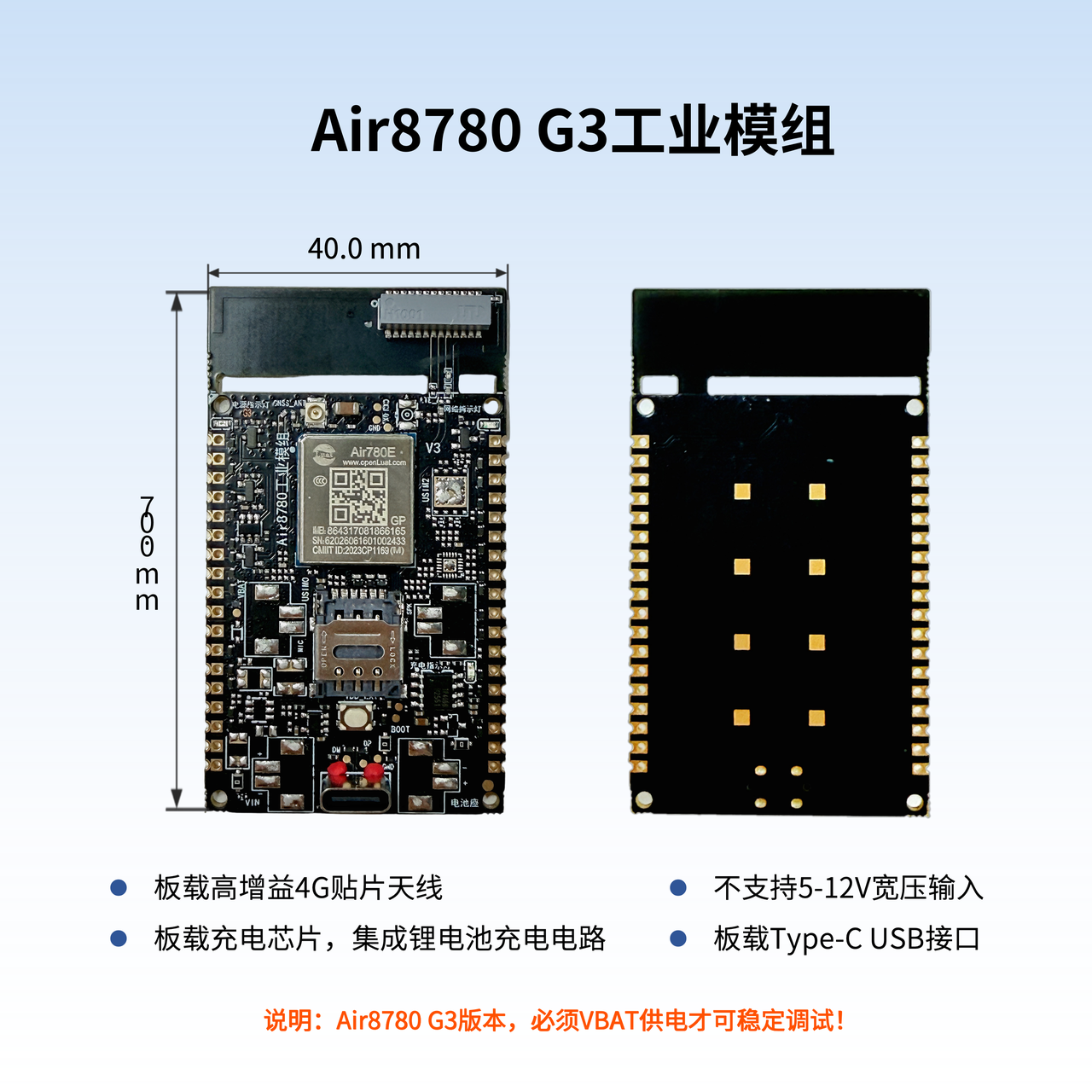

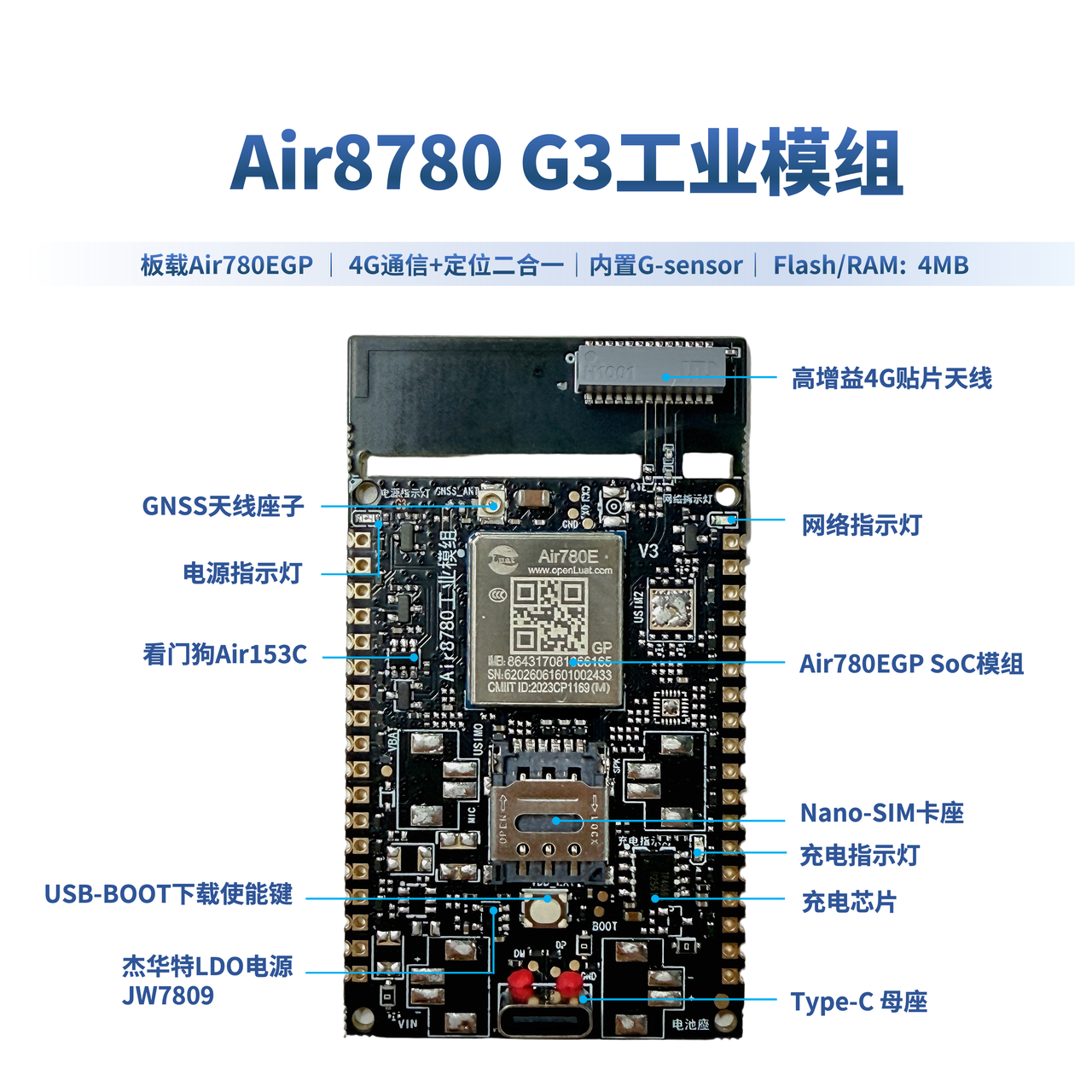

Air8780G3
特别提示！Air8780G3/G4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|

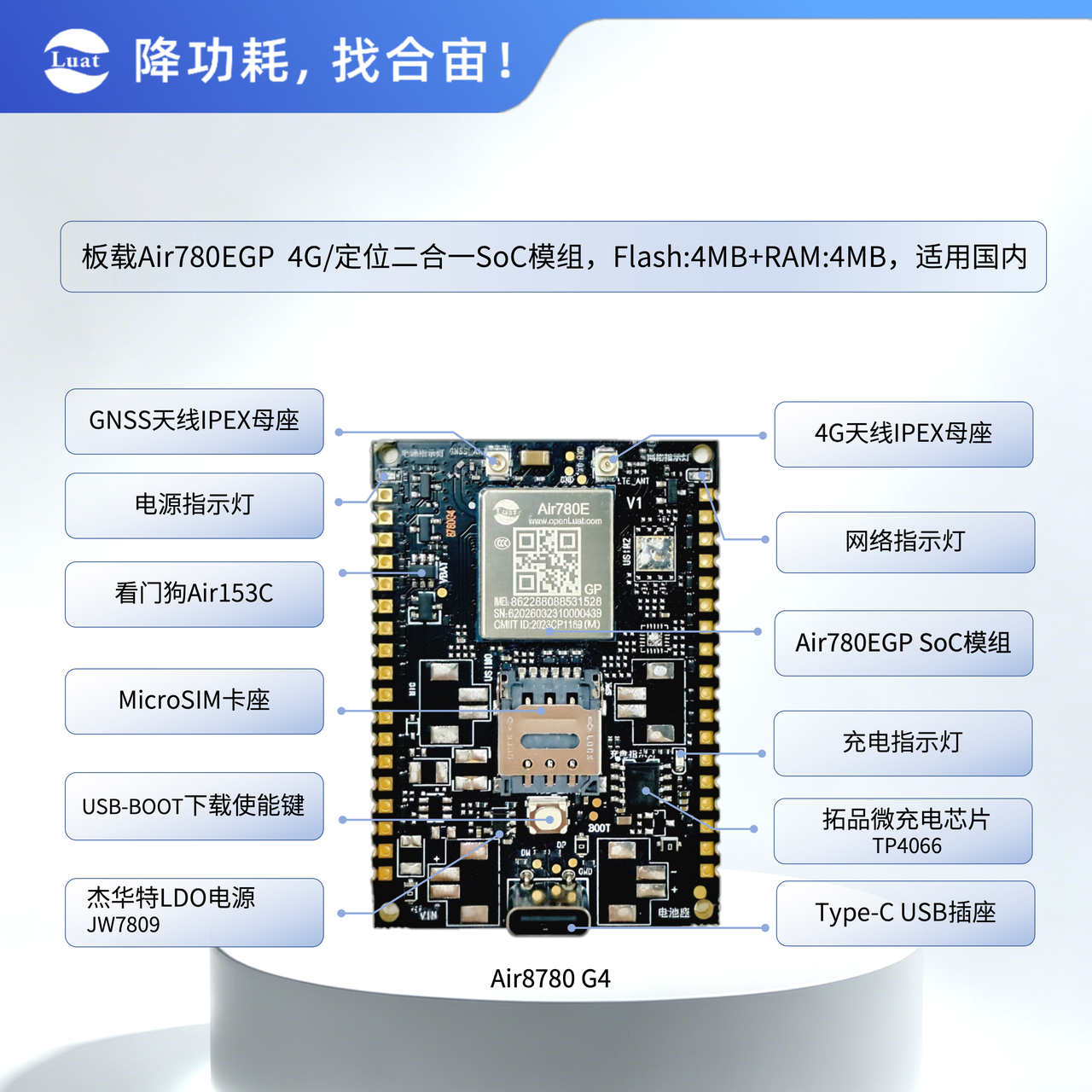

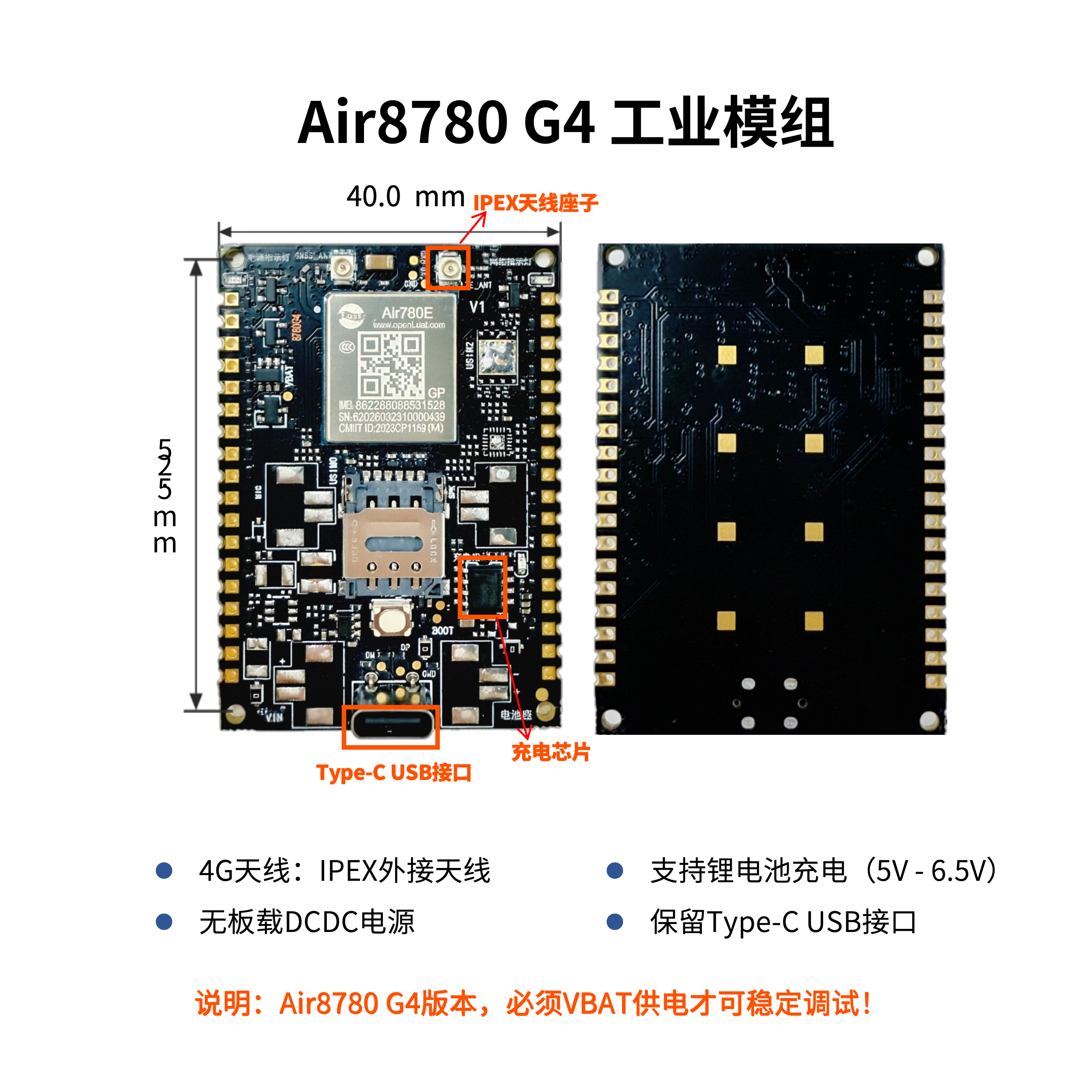

Air8780G4
特别提示！Air8780G3/G4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|

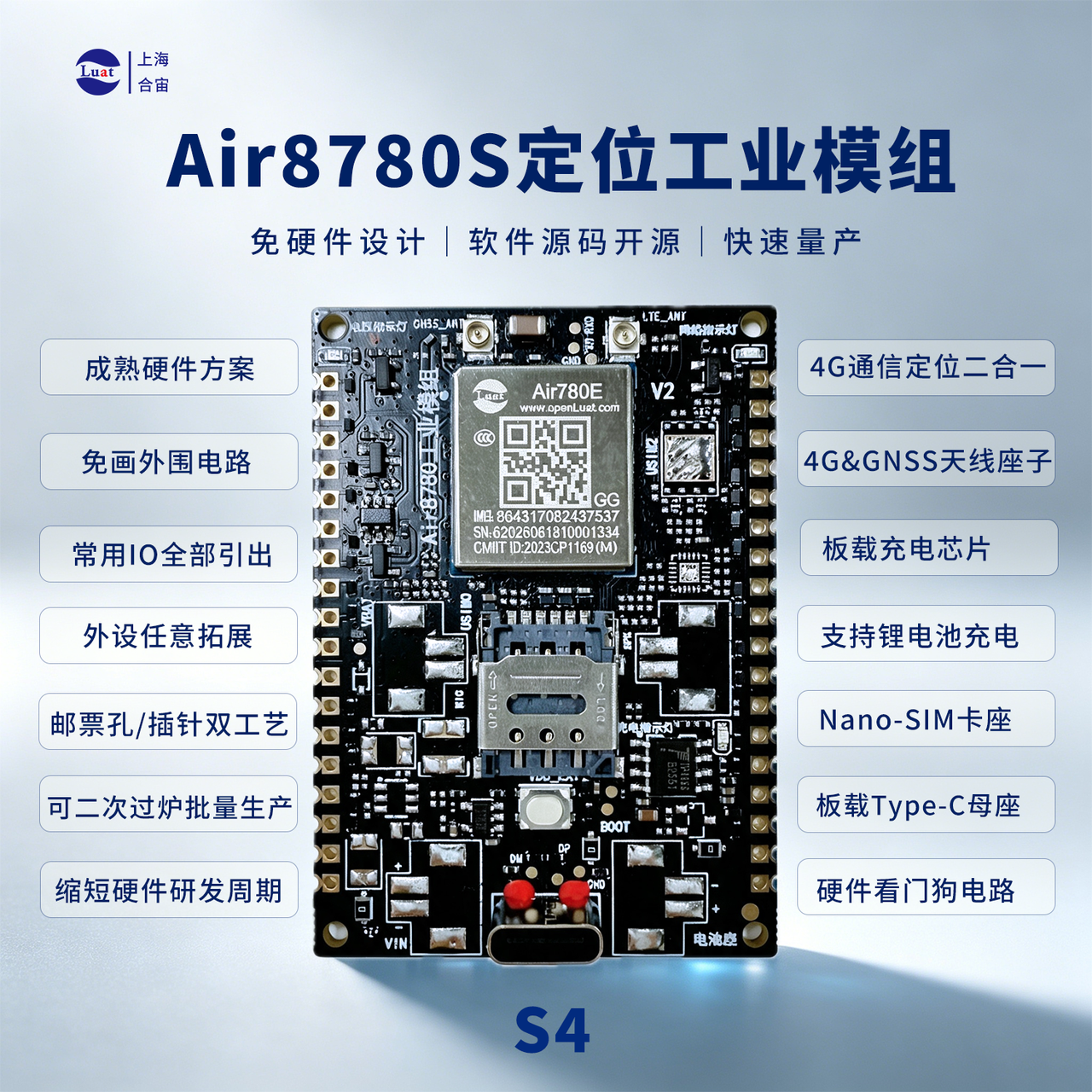

6，Air8780S系列
| 板载4G模组 | Air780EGG | ||
|---|---|---|---|
| Air8780工业模组 | Air8780S | 含税价格 | 适用场景 |
| 板载4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780S1 价格54 |
54 | USB或VIN供电 塑料外壳 |
| IPEX外接4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780S2 价格52 |
52 | USB或VIN供电 塑料外壳 |
| 板载4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780S3 价格55 |
55 | 锂电池供电 铁质外壳 |
| IPEX外接4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780S4 价格52 |
52 | 锂电池供电 铁质外壳 |

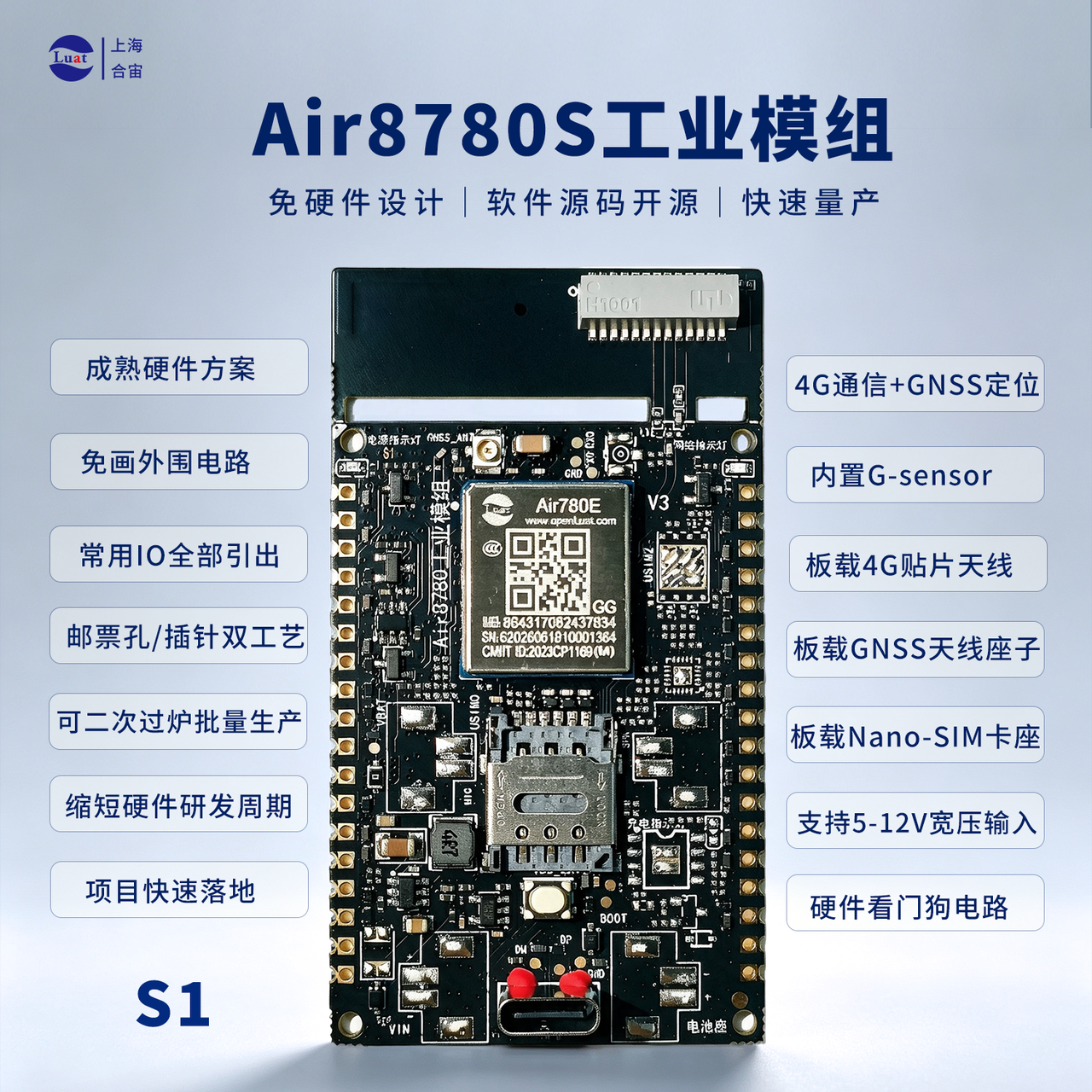

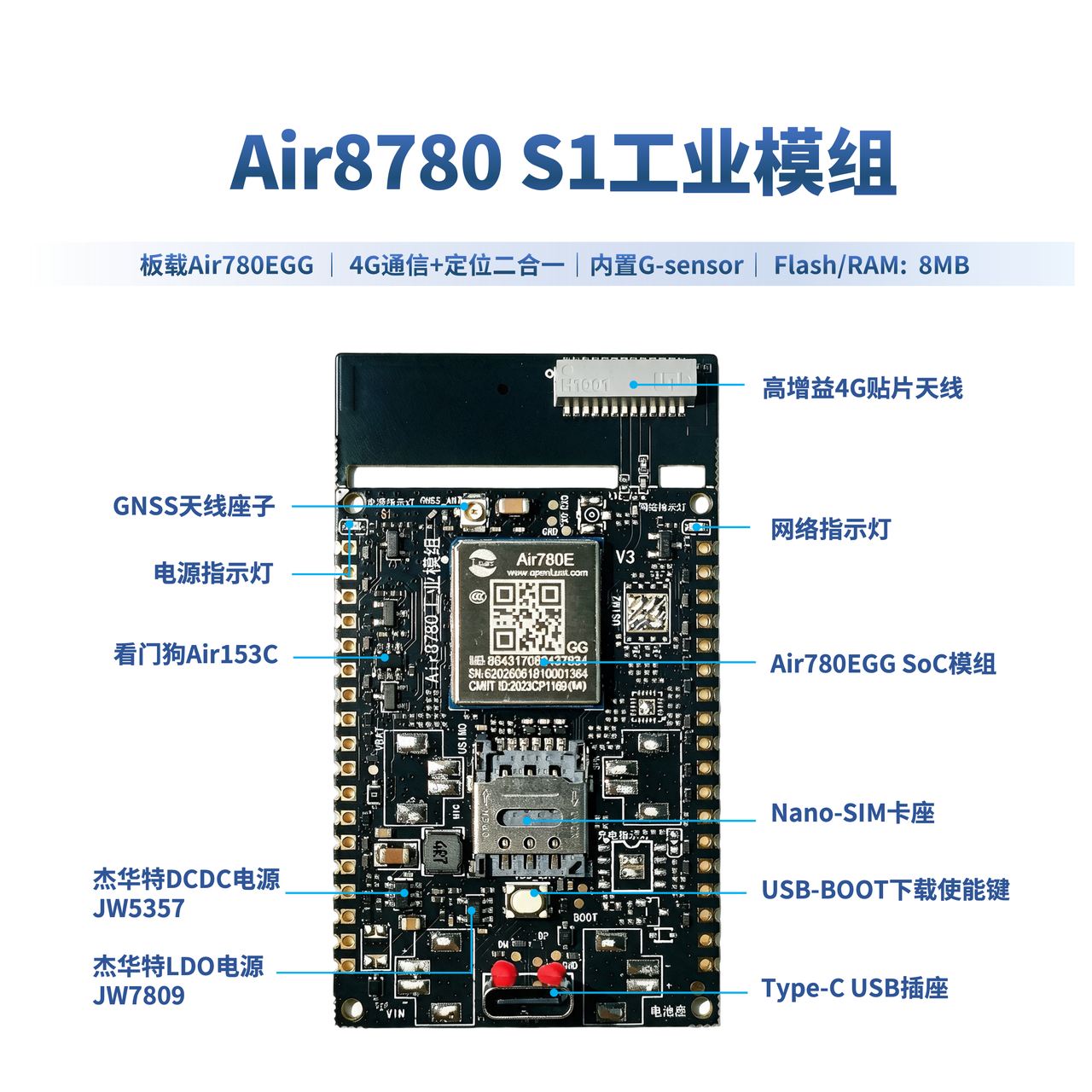

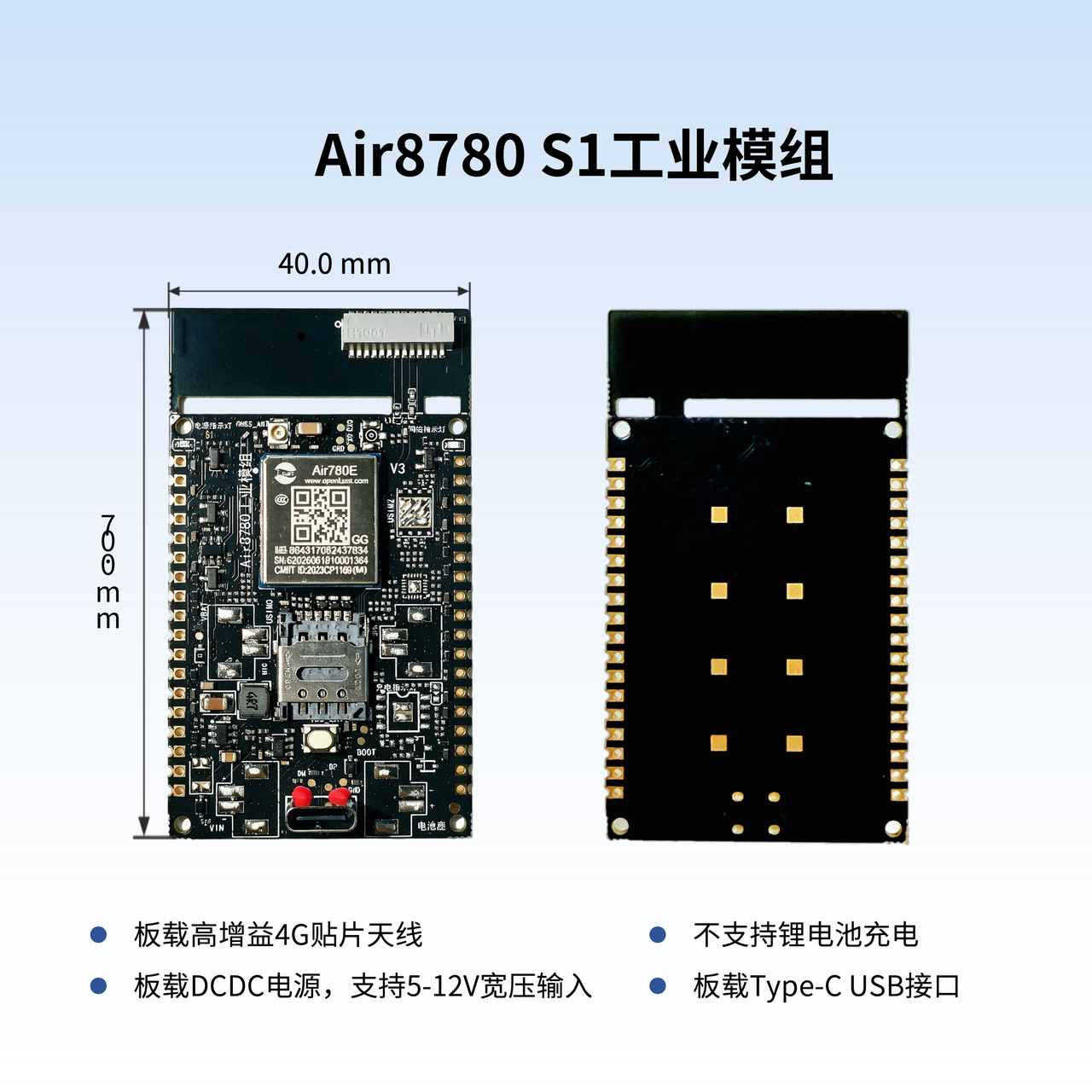

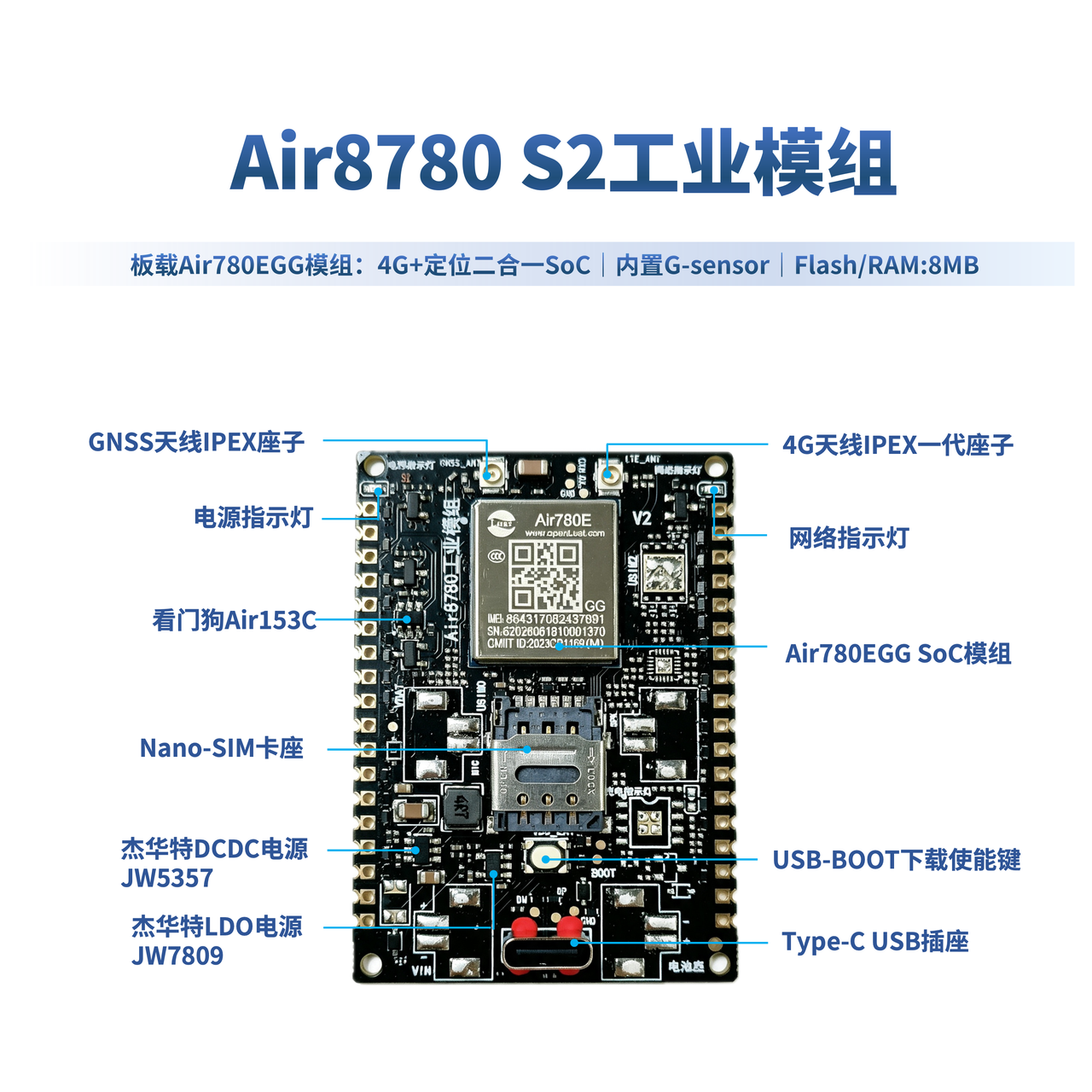

Air8780S1
 |
 |
|---|---|

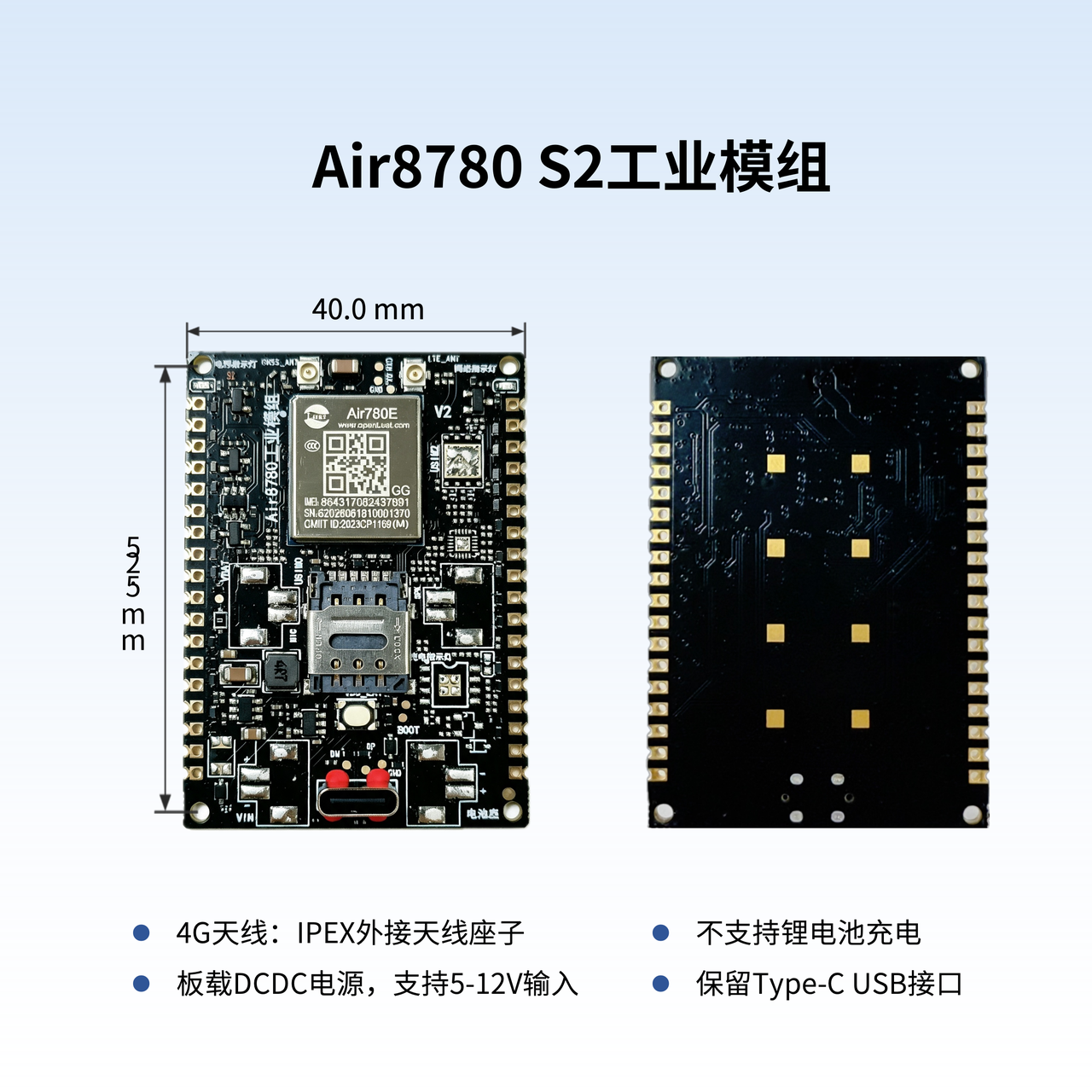

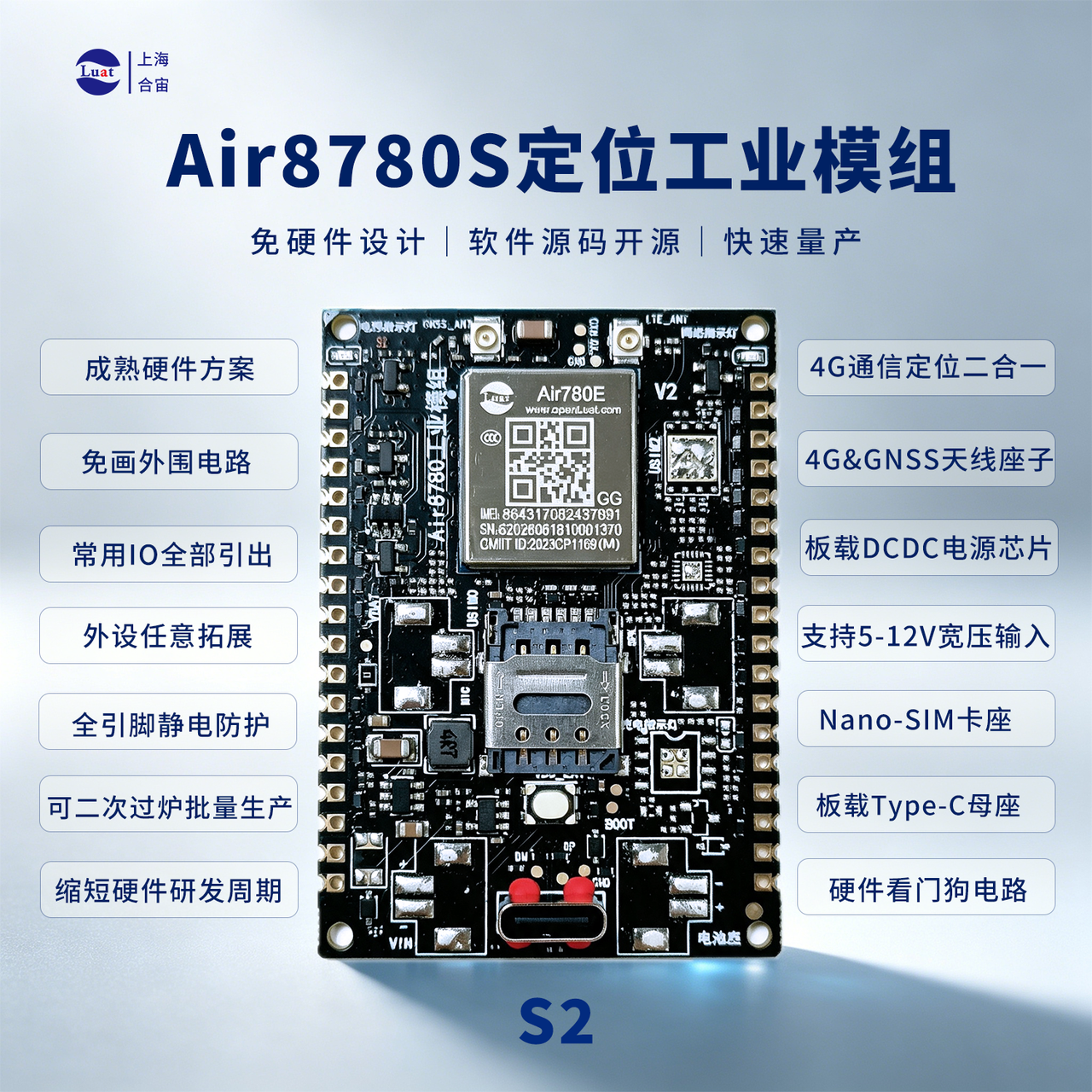

Air8780S2
 |
 |
|---|---|

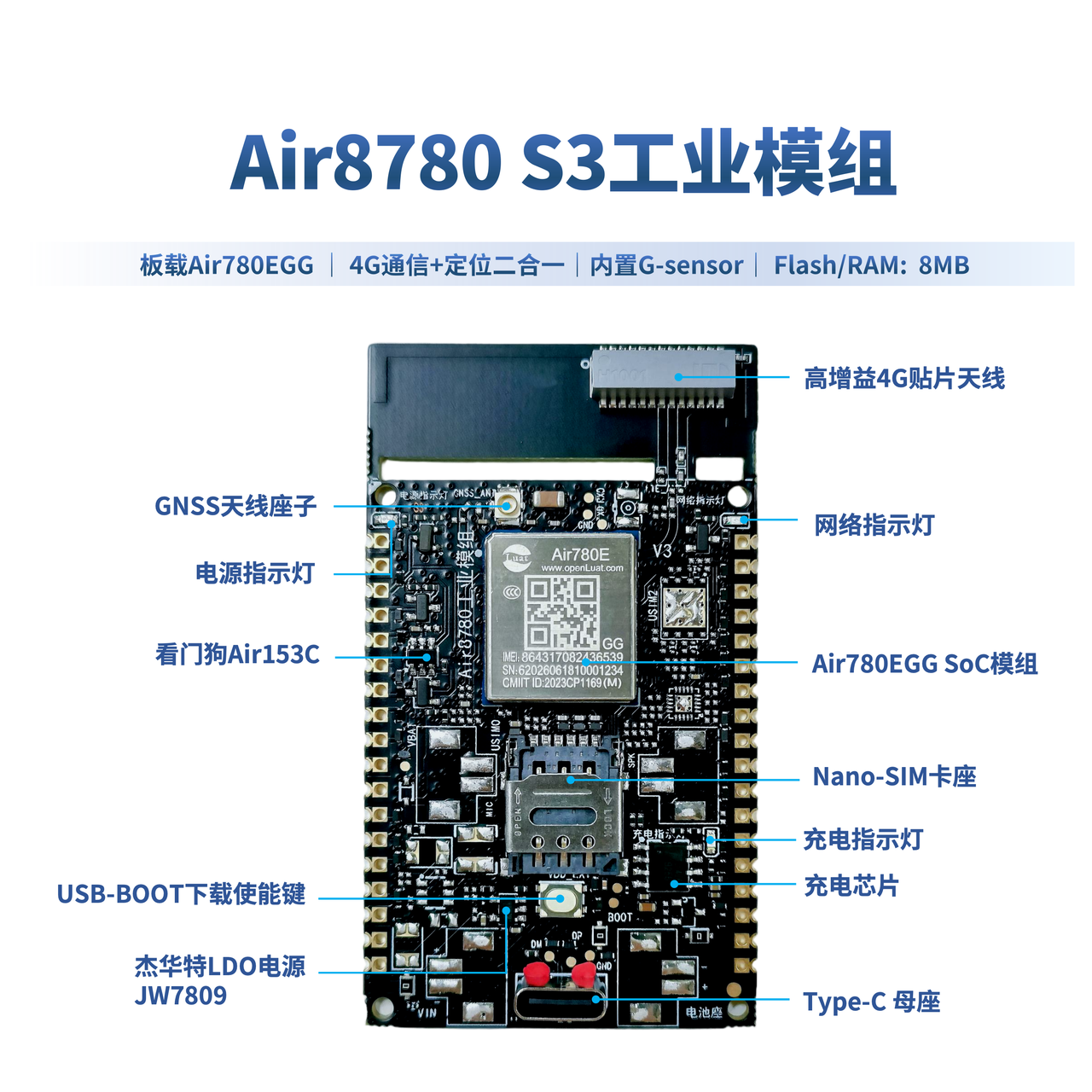

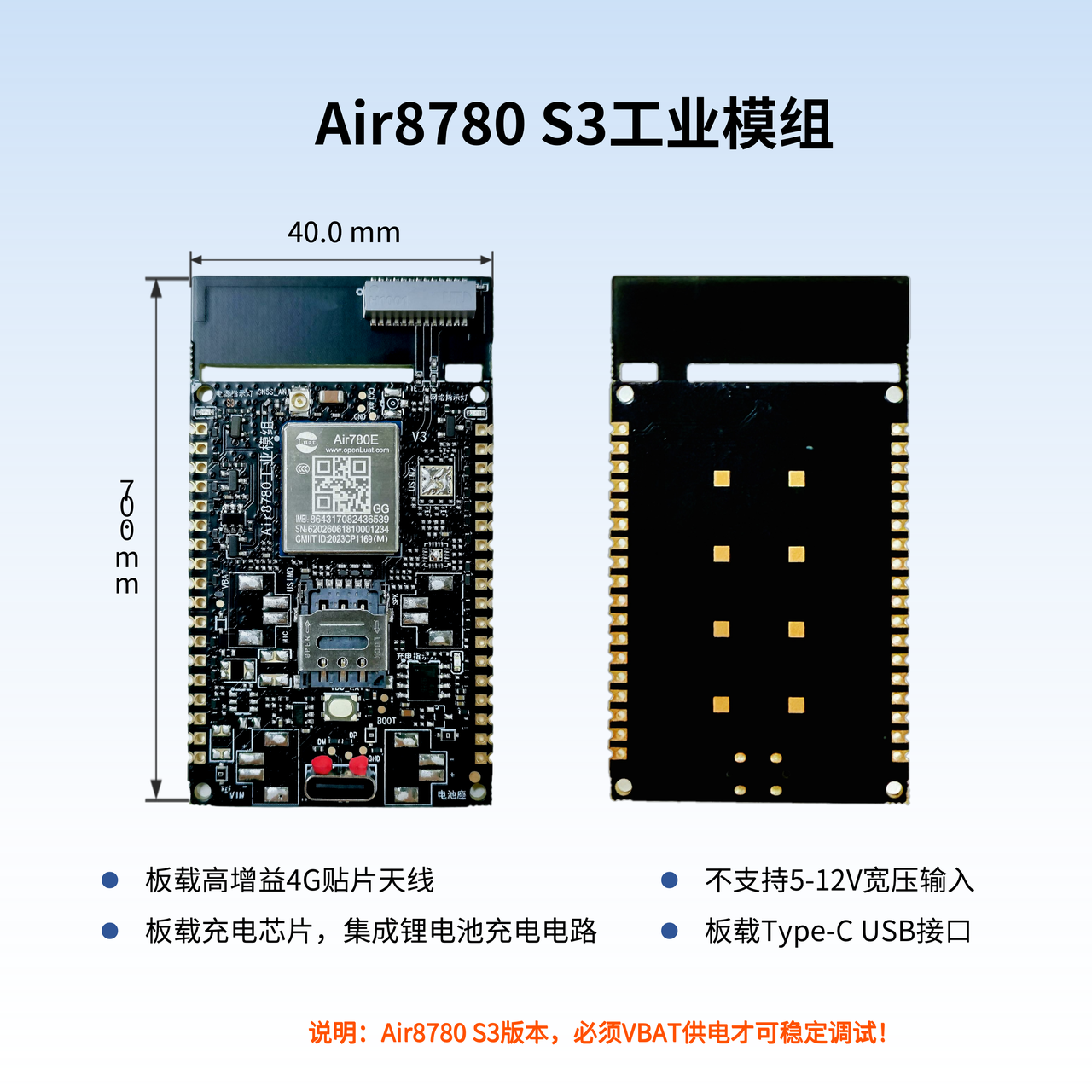

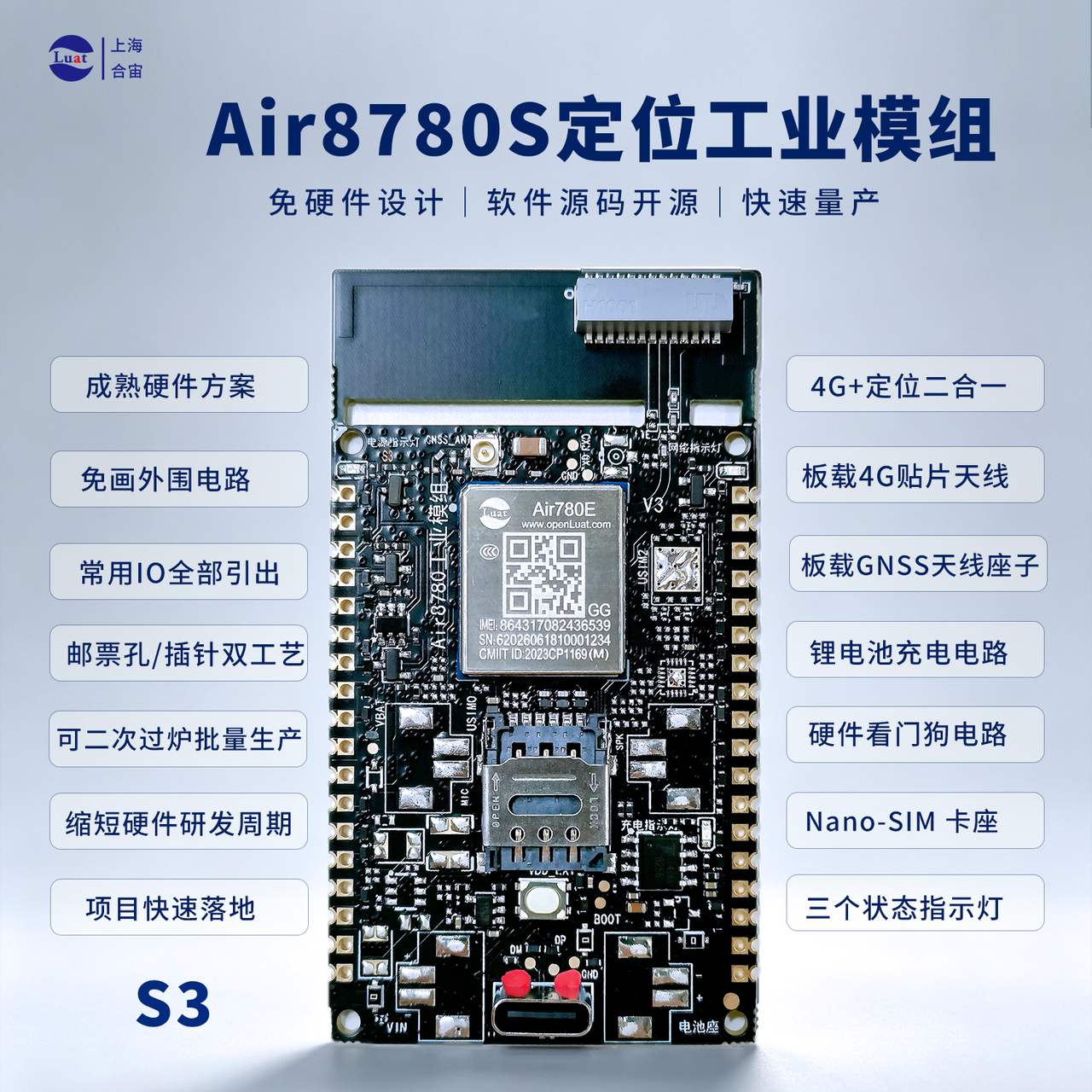

Air8780S3
特别提示！Air8780S3/S4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|

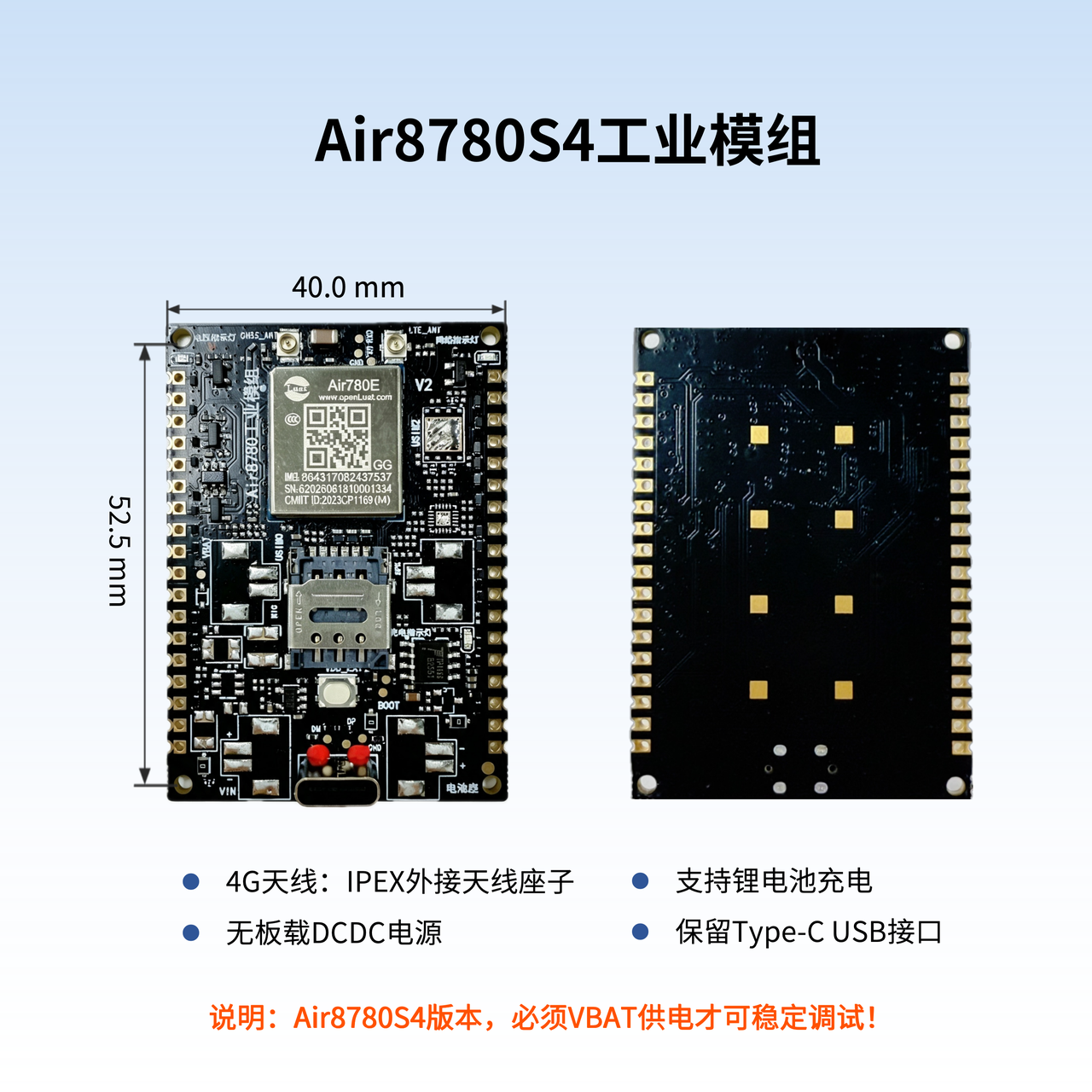

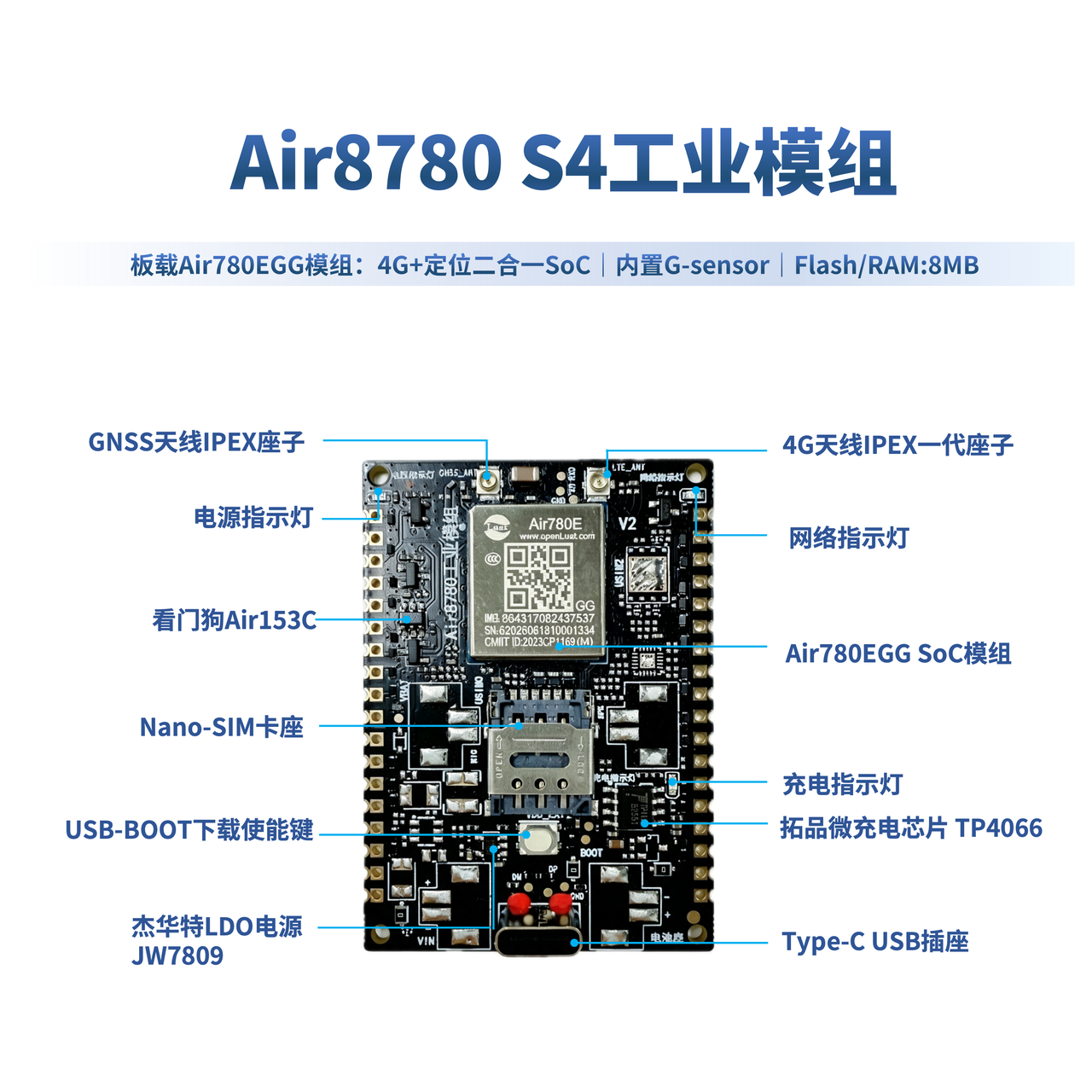

Air8780S4
特别提示！Air8780S3/S4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|
7，Air8780U系列
| 板载4G模组 | Air780EHU | Air780EHN | |
|---|---|---|---|
| Air8780工业模组 | Air8780U | Air8780N | 说明 |
| 板载4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
无板载天线型号 | ||
| IPEX外接4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780U2 价格45 |
Air8780N2 价格53 |
可搭配IPEX接口天线使用 |
| 板载4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
无板载天线型号 | ||
| IPEX外接4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780U4 价格45 |
Air8780N4 价格53 |
可搭配IPEX接口天线使用 |

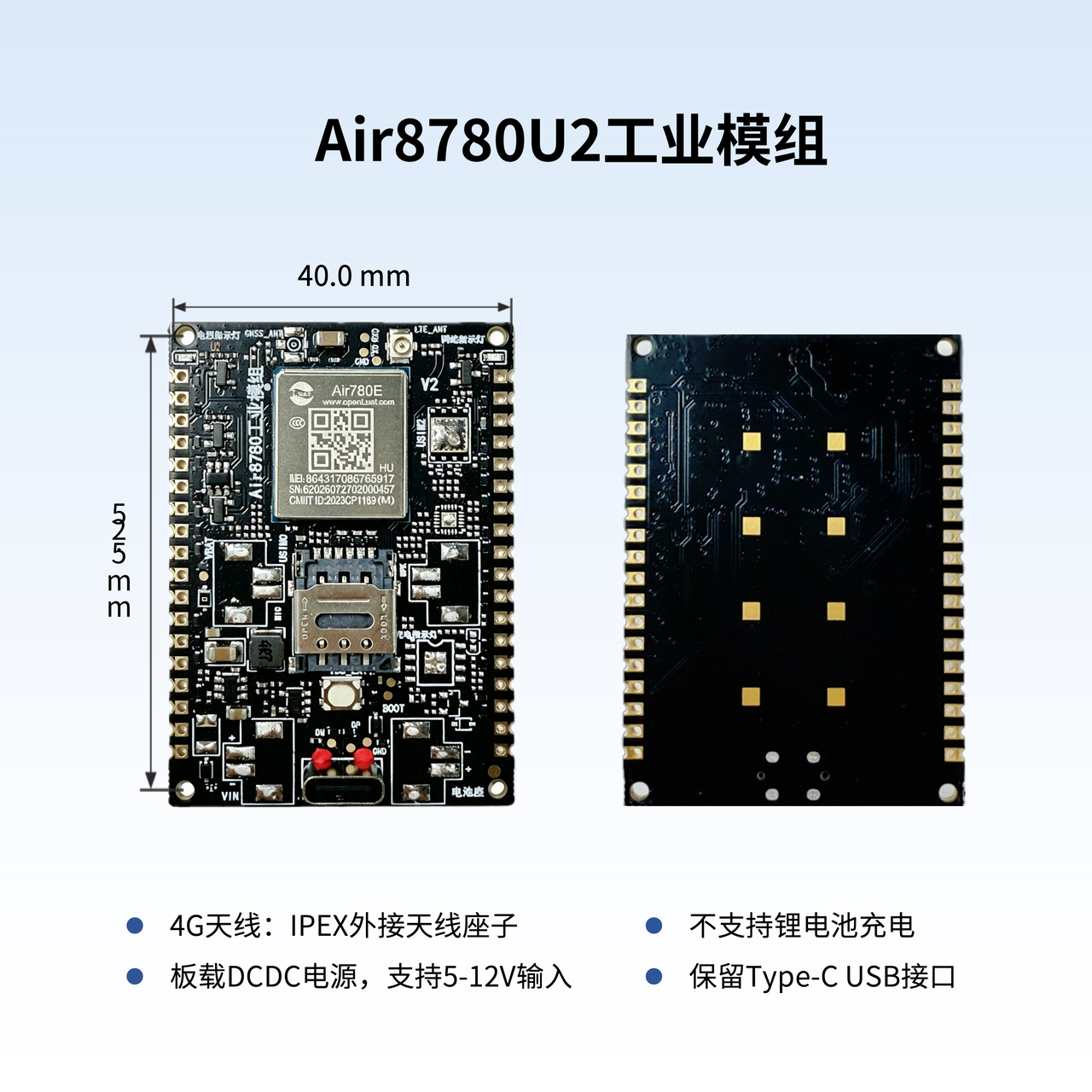

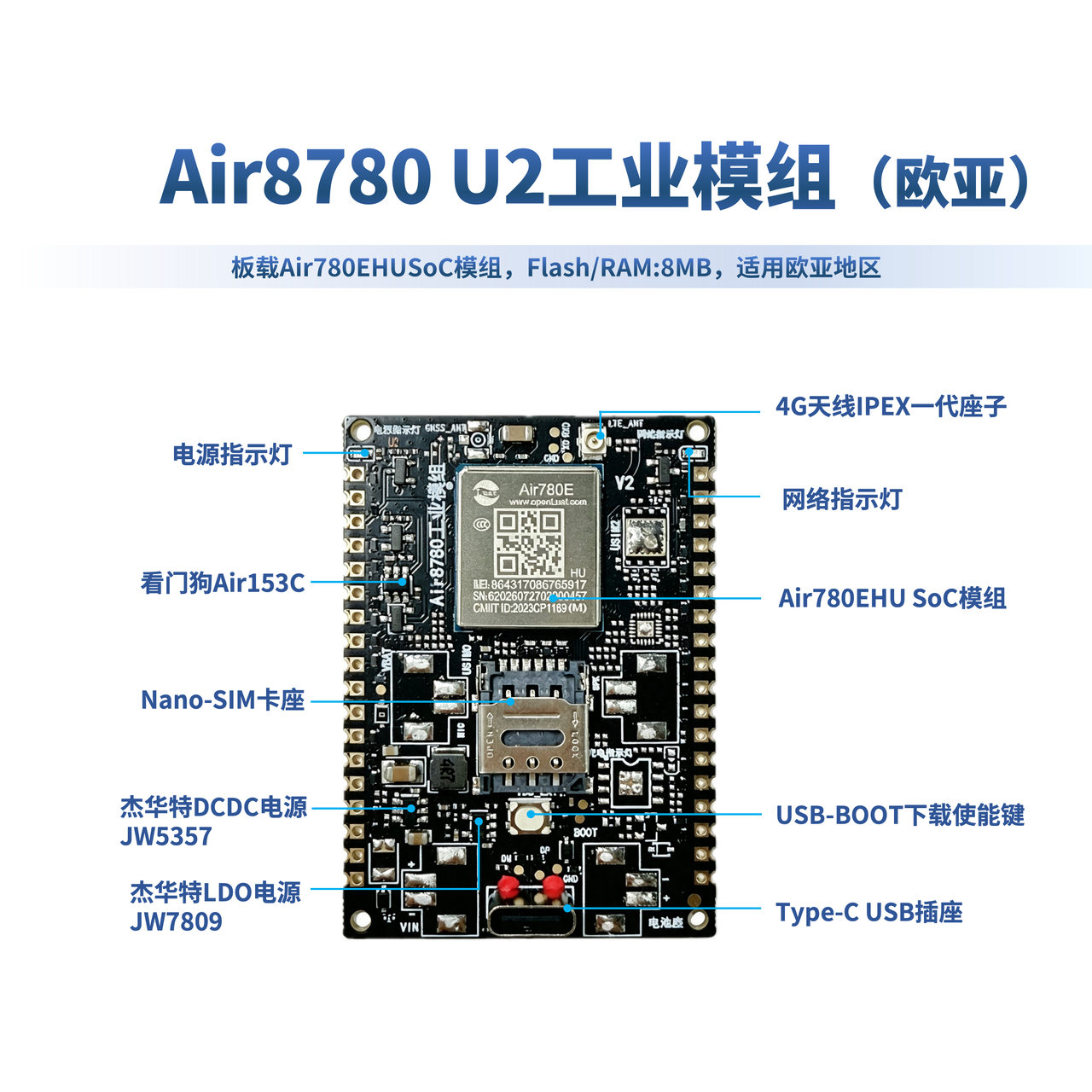

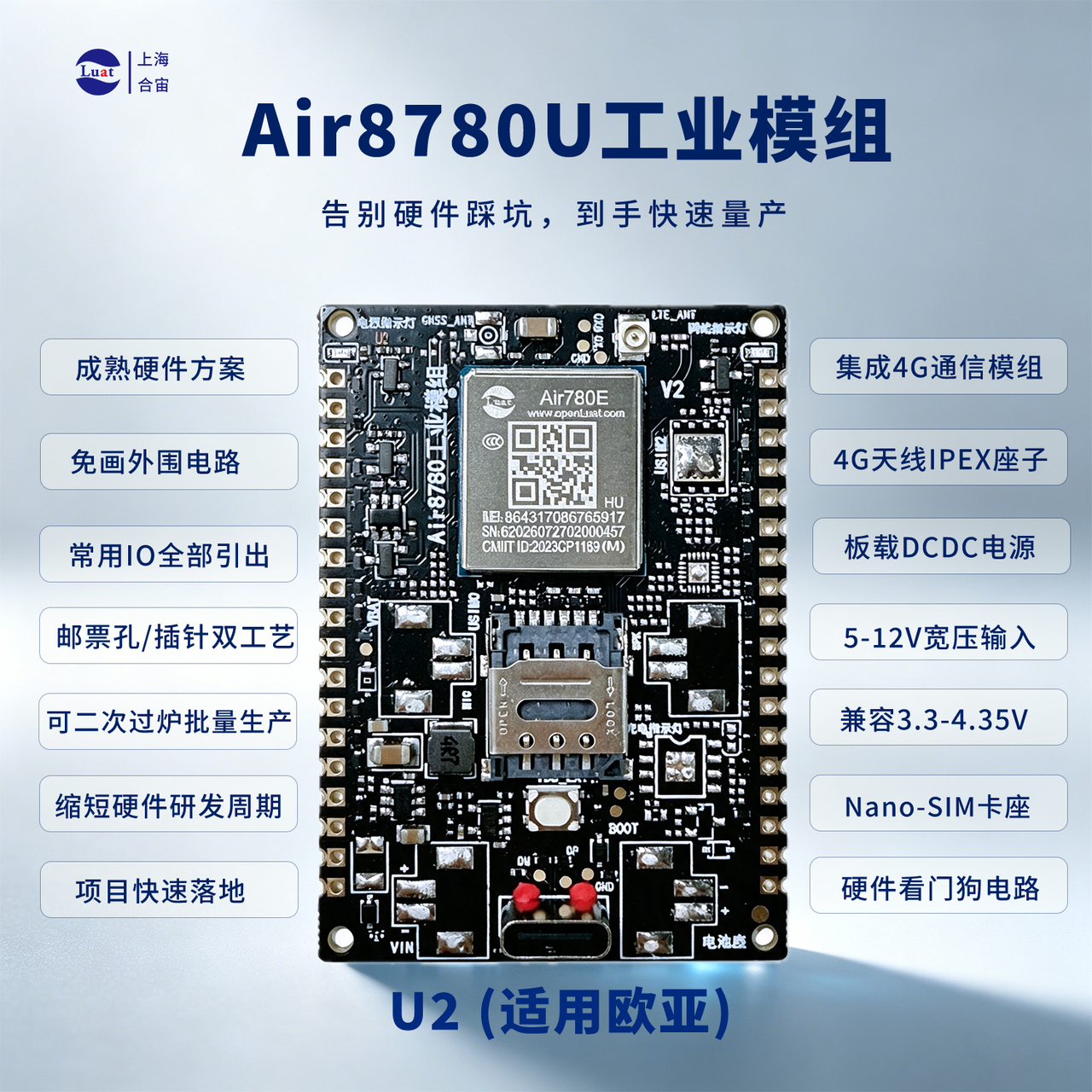

Air8780U2
 |
 |
|---|---|

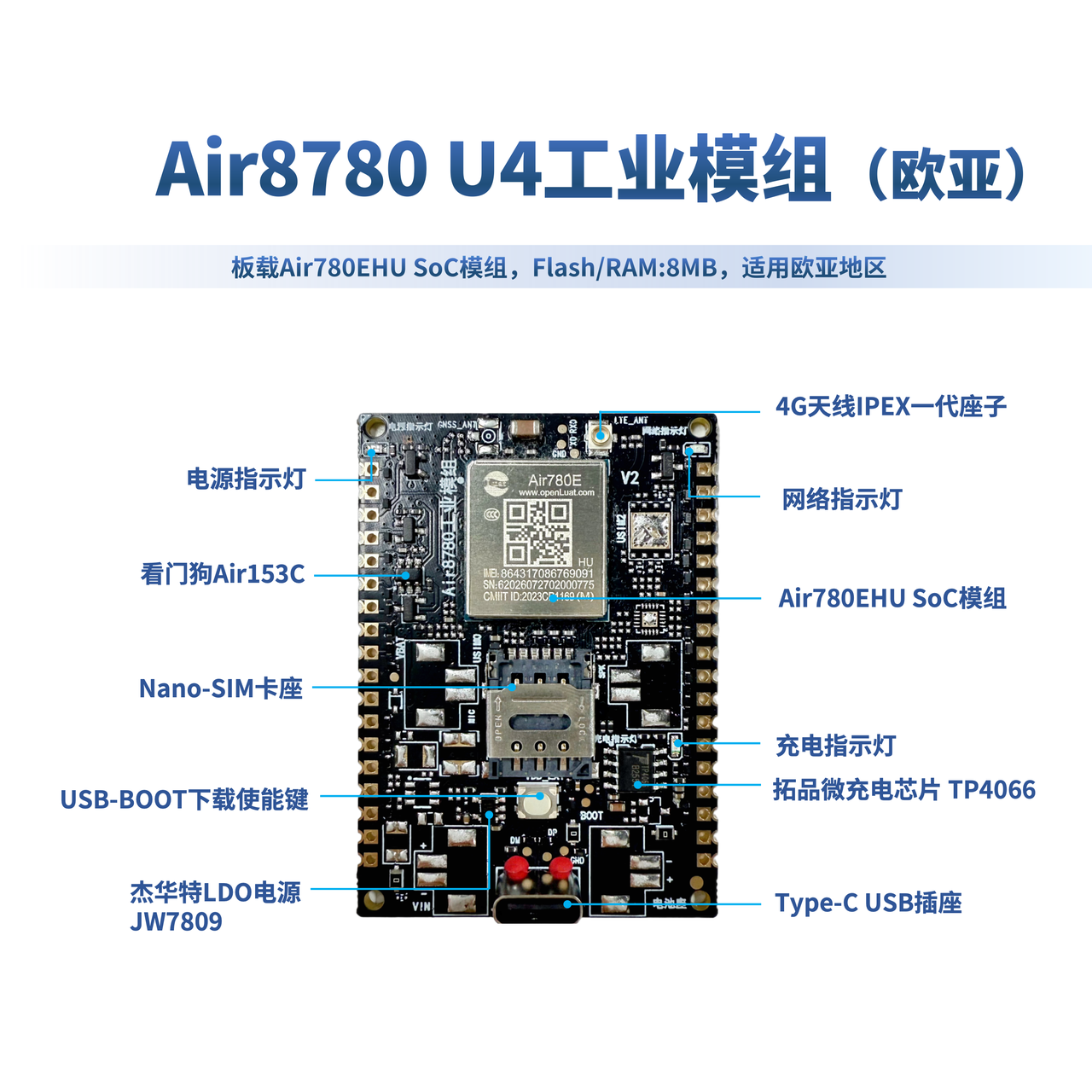

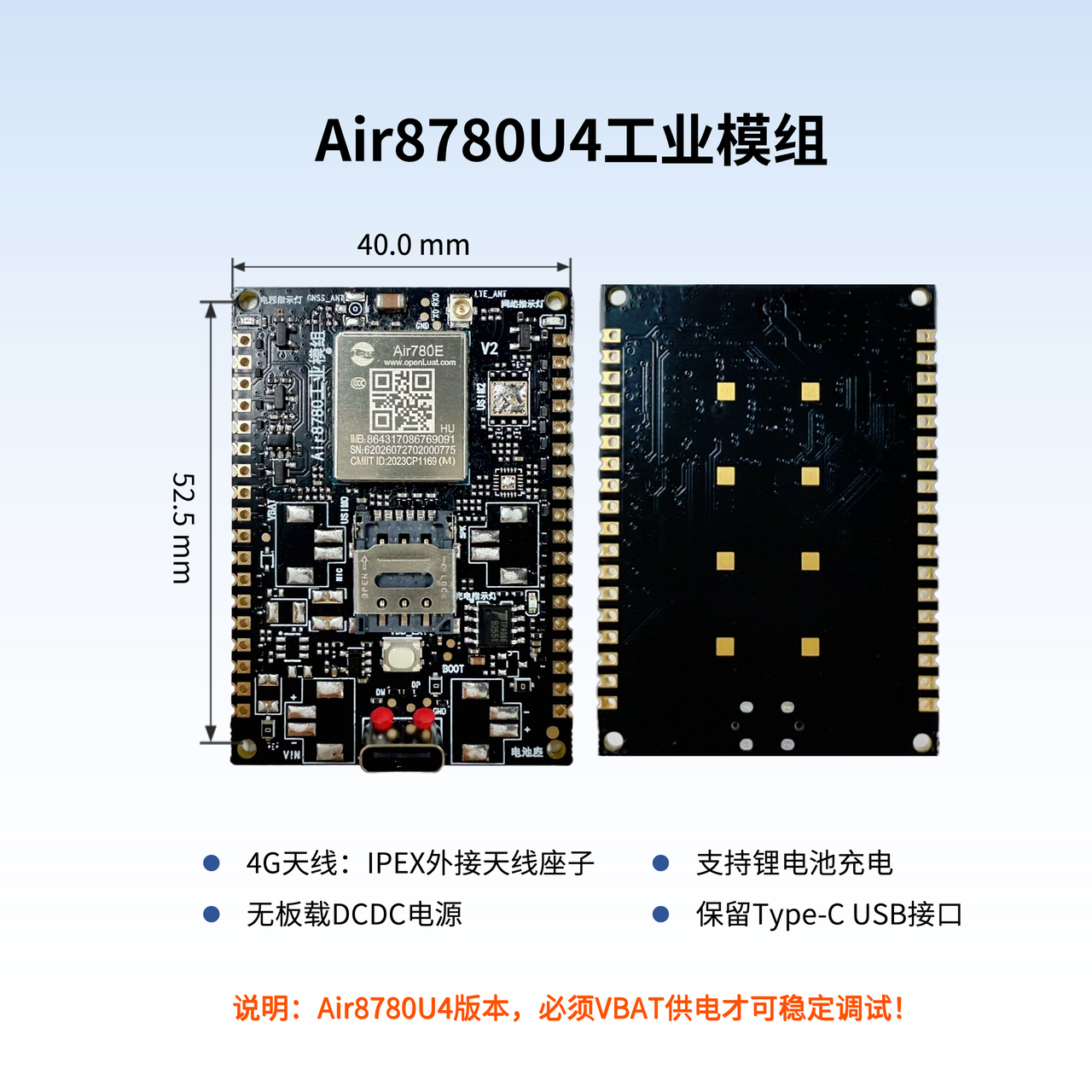

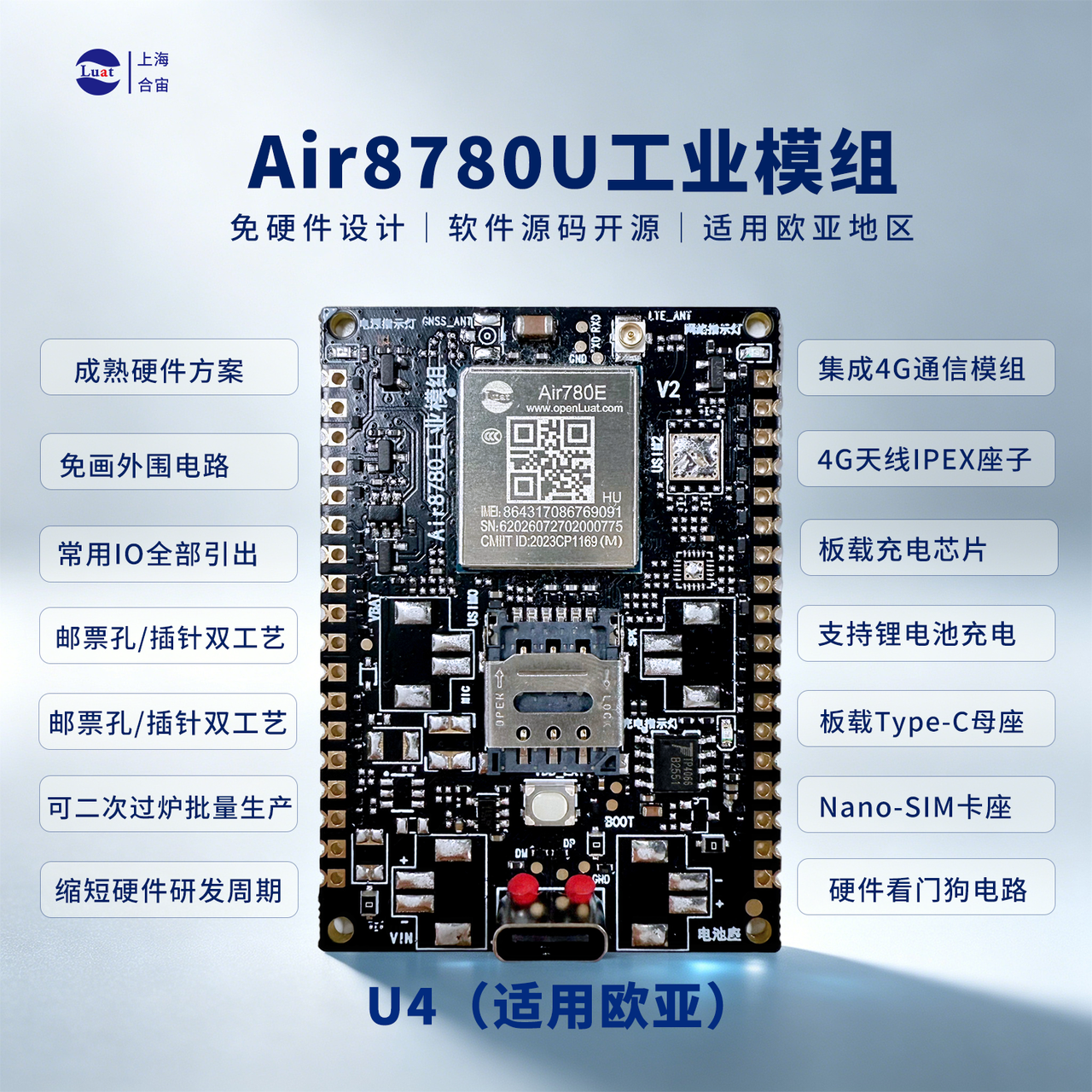

Air8780U4
特别提示！Air8780U4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|
8，Air8780N系列
| 板载4G模组 | Air780EHU | Air780EHN | |
|---|---|---|---|
| Air8780工业模组 | Air8780U | Air8780N | 说明 |
| 板载4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
无板载天线型号 | ||
| IPEX外接4G天线 板载DCDC电源(VIN:5V-12V) 不支持锂电池充电 保留Type-C USB接口 |
Air8780U2 价格45 |
Air8780N2 价格53 |
可搭配IPEX接口天线使用 |
| 板载4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
无板载天线型号 | ||
| IPEX外接4G天线 无板载DCDC电源(只能VBAT供电) 支持锂电池充电(VIN:5V-6.5V) 保留Type-C USB接口 |
Air8780U4 价格45 |
Air8780N4 价格53 |
可搭配IPEX接口天线使用 |

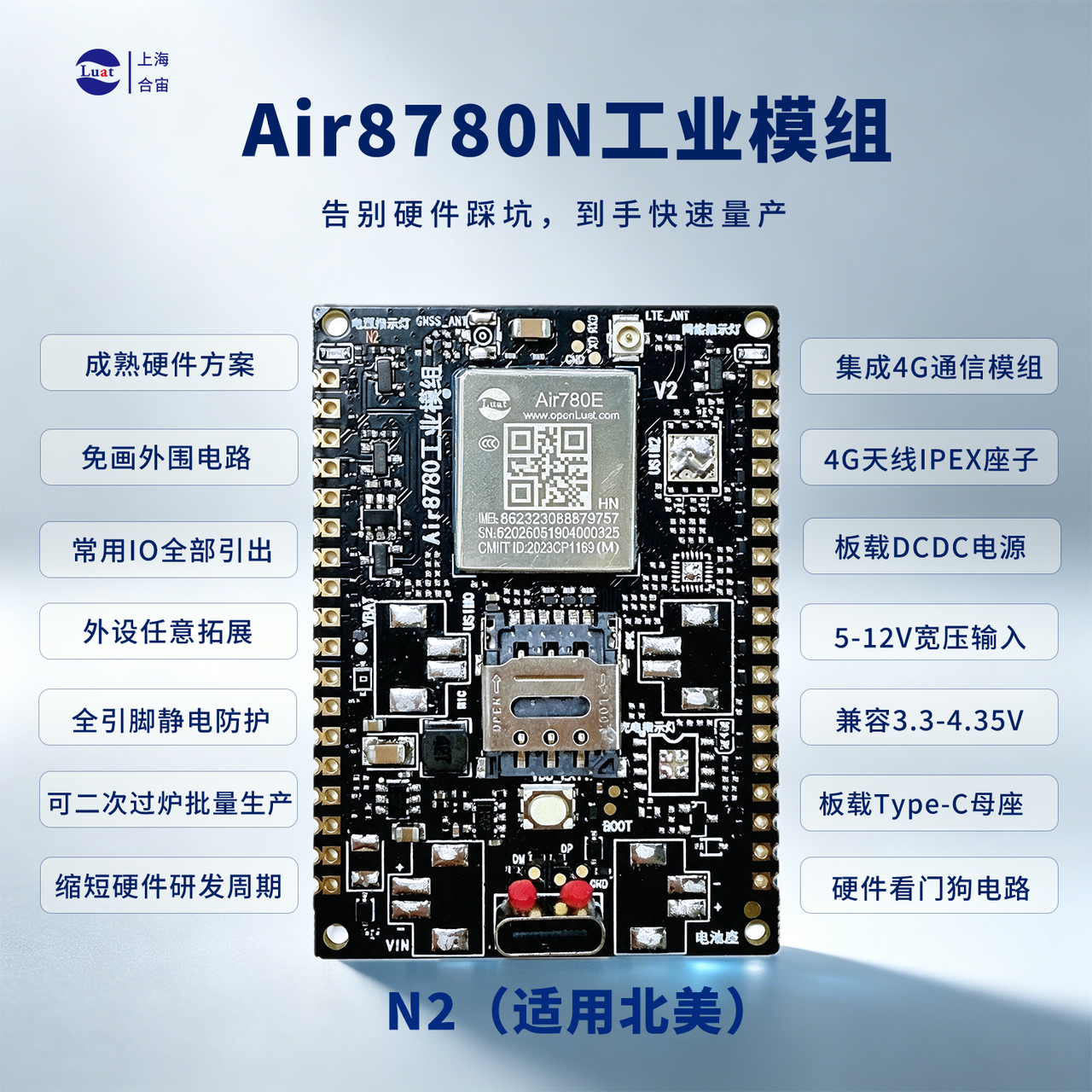

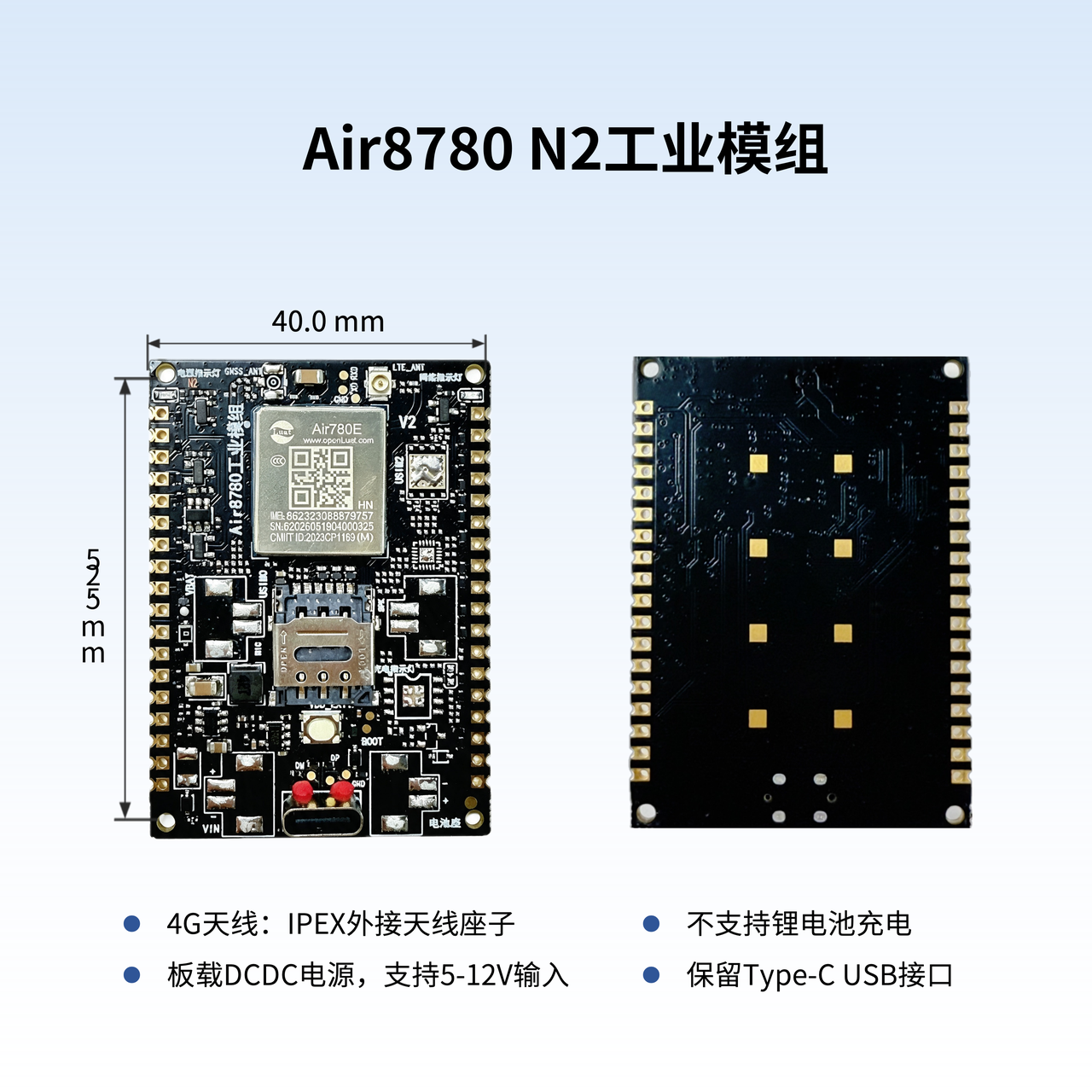

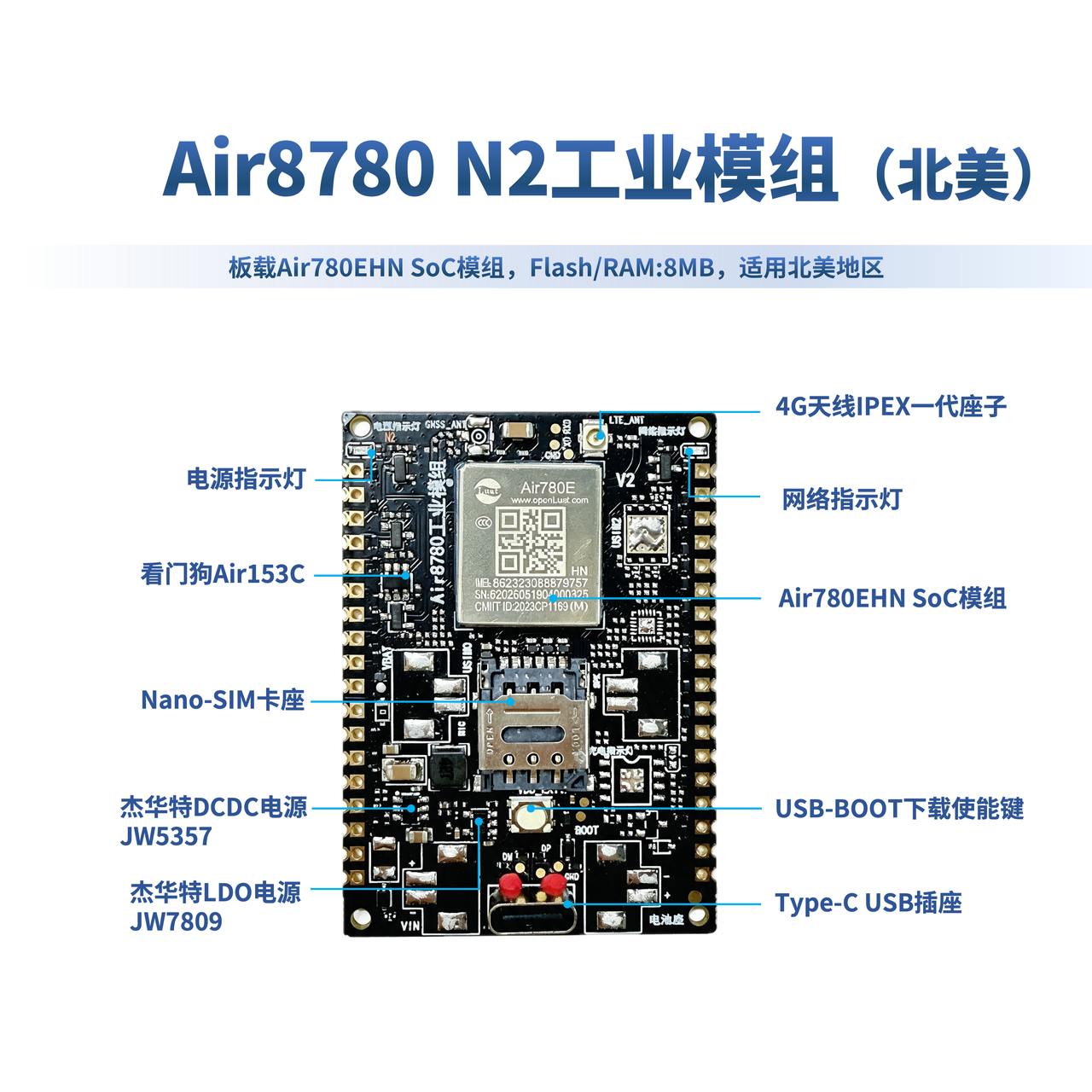

Air8780N2
 |
 |
|---|---|

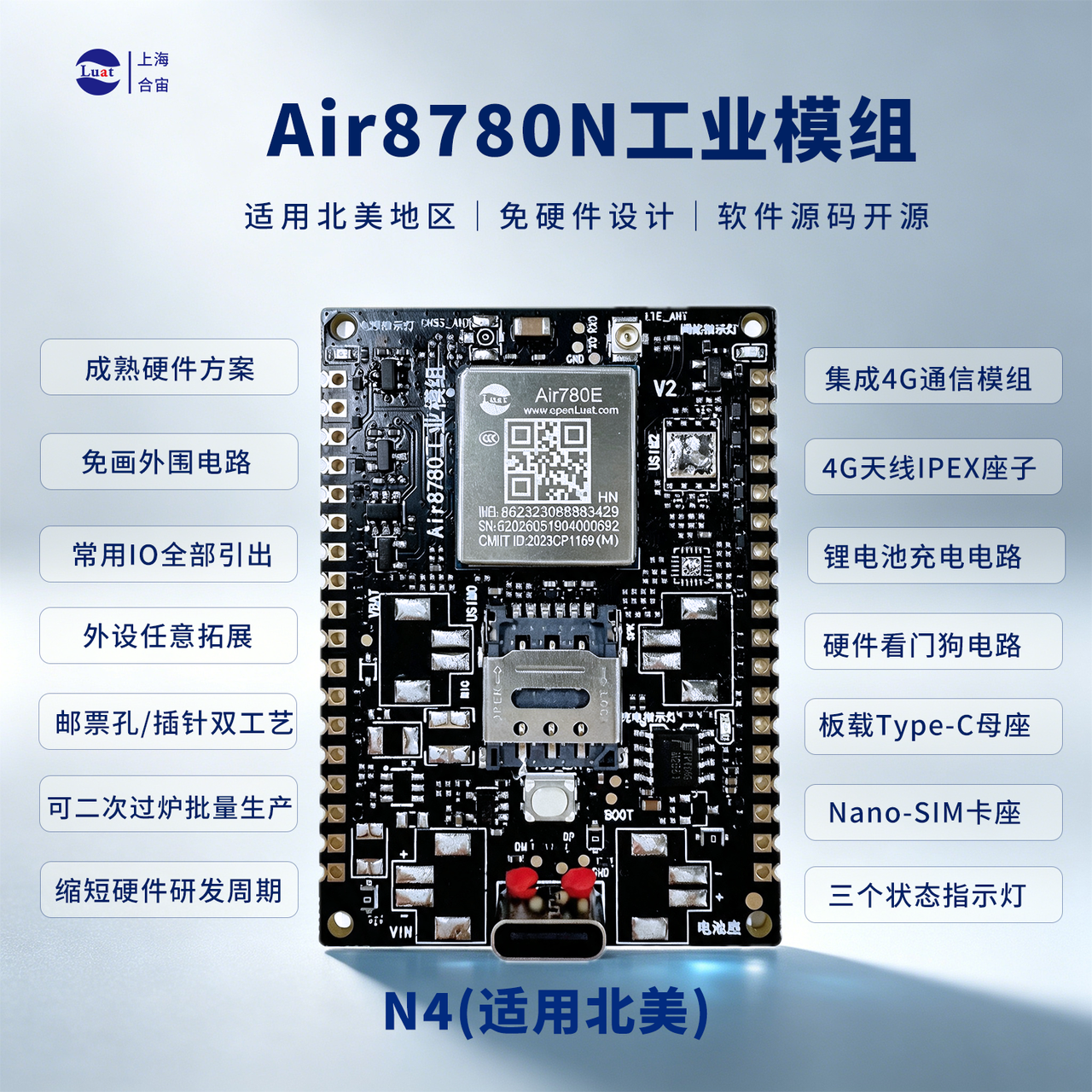

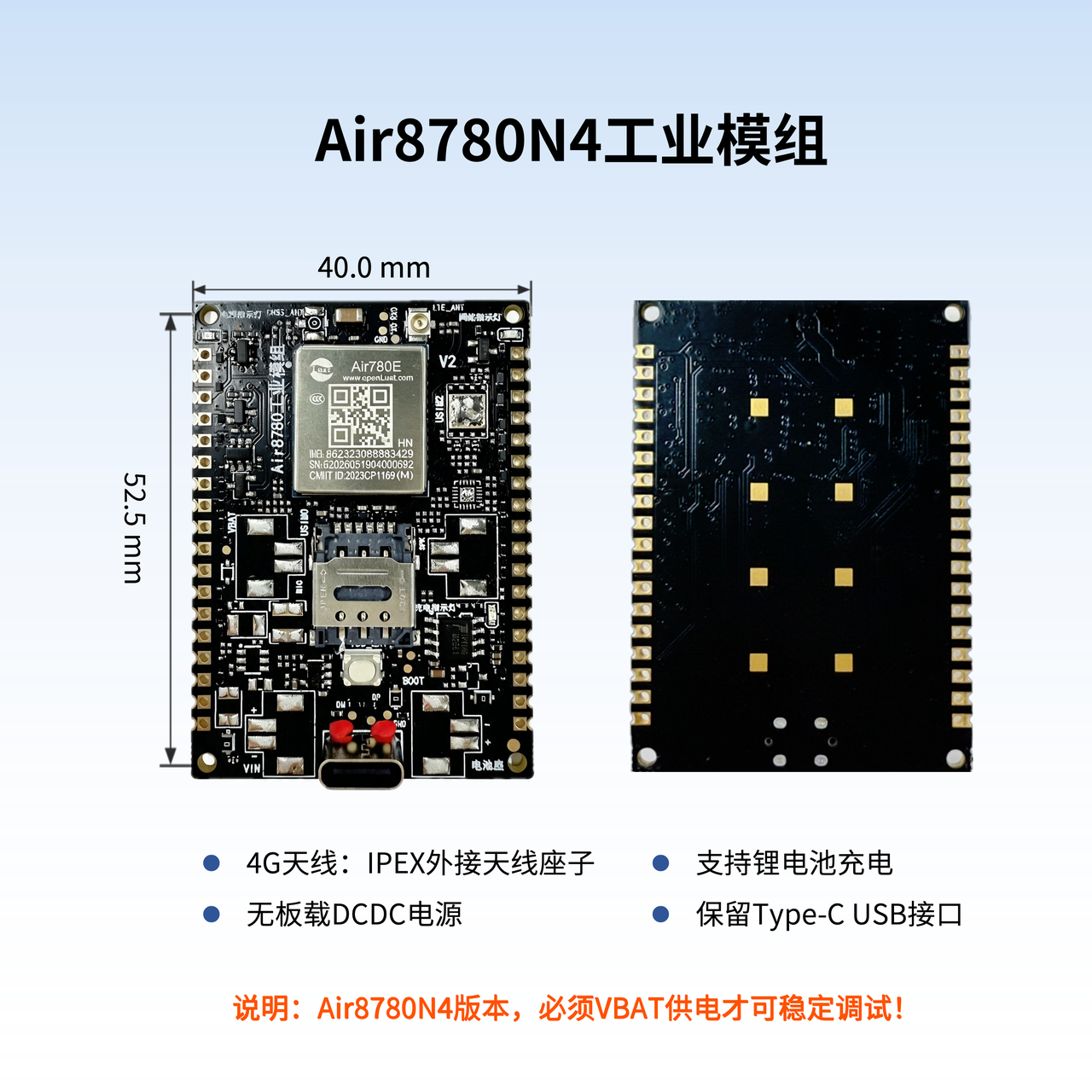

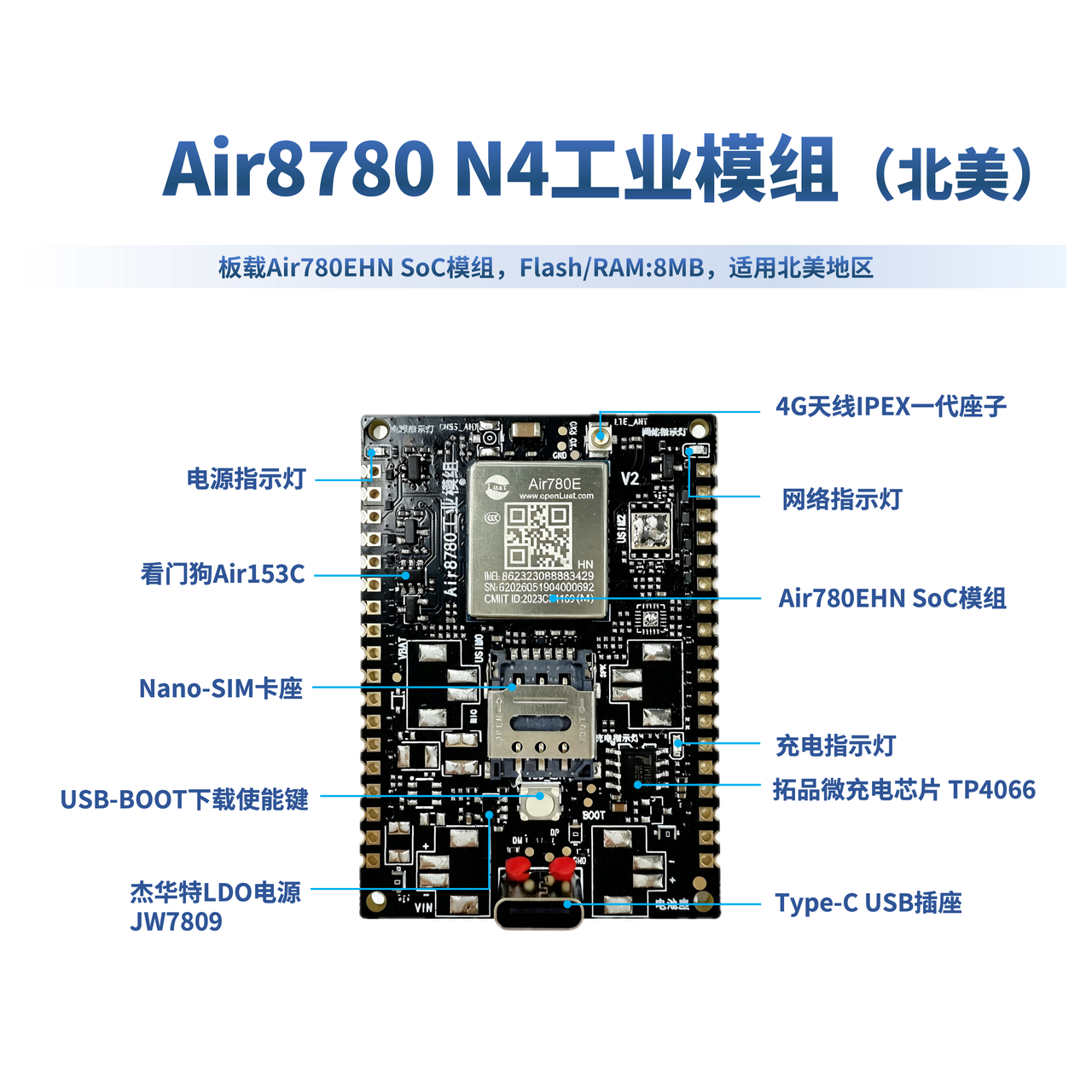

Air8780N4
特别提示！Air8780N4，必须VBAT供电才可稳定调试！
 |
 |
|---|---|

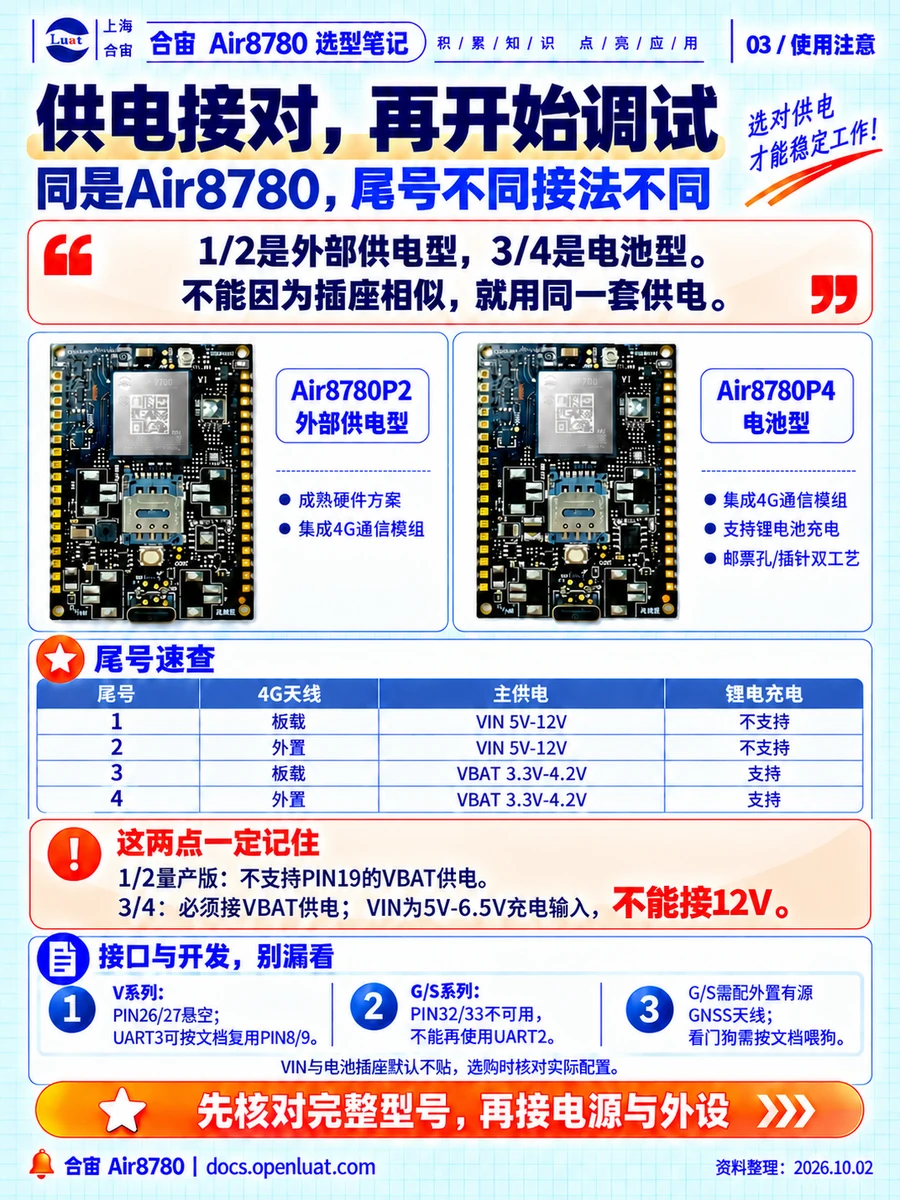

三，不同型号特别说明
以Air8780P为例，
Air8780P1和Air8780P2都支持DCDC供电，不支持锂电池充电也不支持锂电池管脚PIN19:VBAT供电，区别是是否支持板载天线；
Air8780P3和Air8780P4不支持DCDC供电，但都支持锂电池管脚PIN19:VBAT供电以及锂电池充电管理，区别是是否支持板载天线；

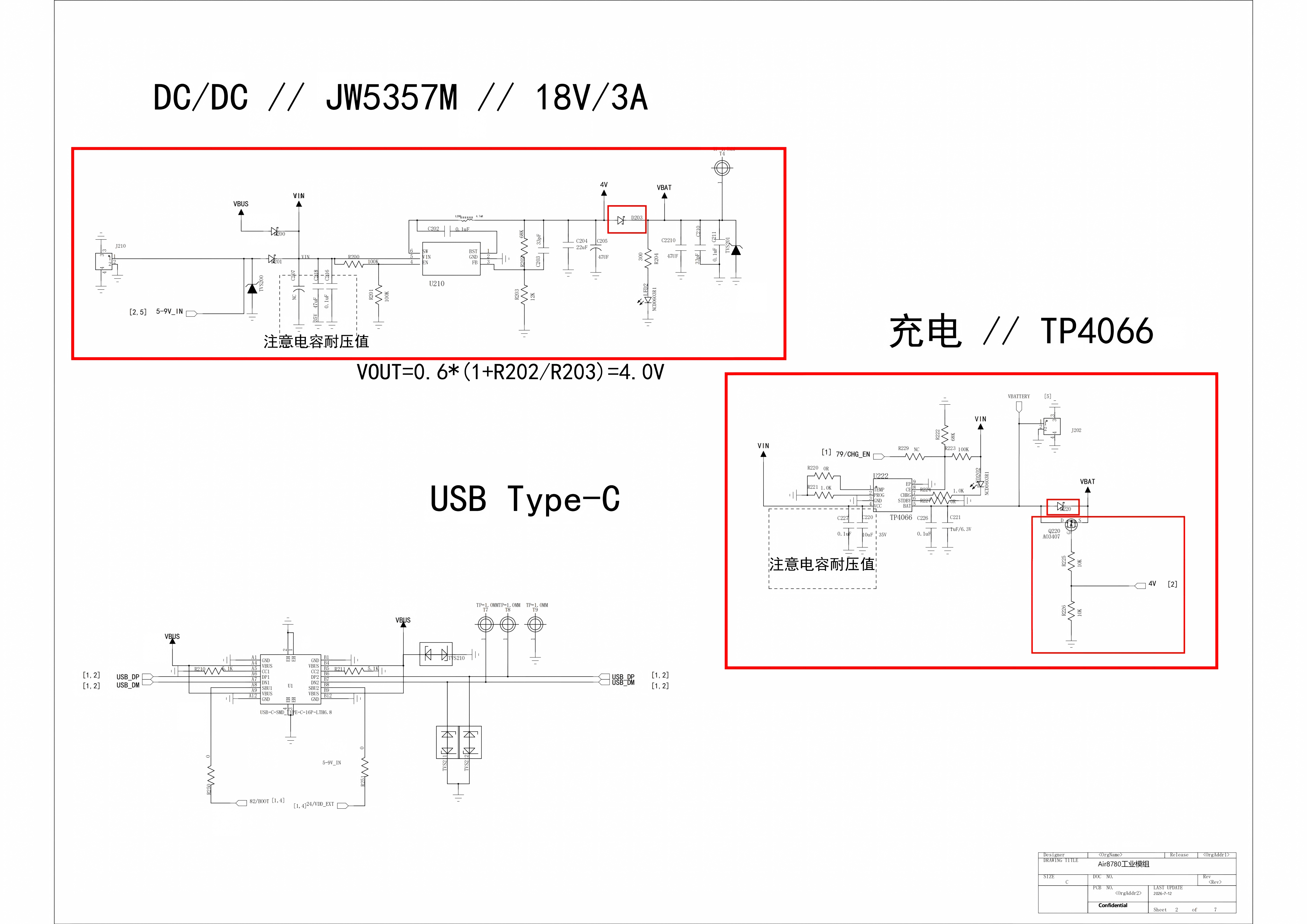

相应的，在电源和充电相关的电路上，其BOM间的区别如下：
| DCDC部分 | 充电IC部分 | 改动部分 | 特别说明 | |
|---|---|---|---|---|
| Air8780P1/P2/ Air8780H1/H2 Air8780V1/V2 Air8780G1/G2 Air8780S1/S2 Air8782U2 Air8782N2 |
全部包含，但有改动 | 全部不包含 | D203实际贴0Ω电阻， 不是肖特基二极管。 |
D220早期样品贴的0Ω电阻，量产全部空贴， 也就是不支持锂电池管脚PIN19:VBAT供电!!!!! |
| Air8780P3/P4 Air8780H3/H4 Air8780V3/V4 Air8780G3/G4 Air8780S3/S4 Air8782U4 Air8782N4 |
全部不包含 | 全部包含，但有改动 | D220实际贴0Ω电阻， 不是肖特基二极管， 同时， Q220/R225/R226也全部为空贴。 |
D220实际贴0Ω电阻，电池直接给模组供电， 同时，Q220/R225/R226也全部为空贴!!!!! |

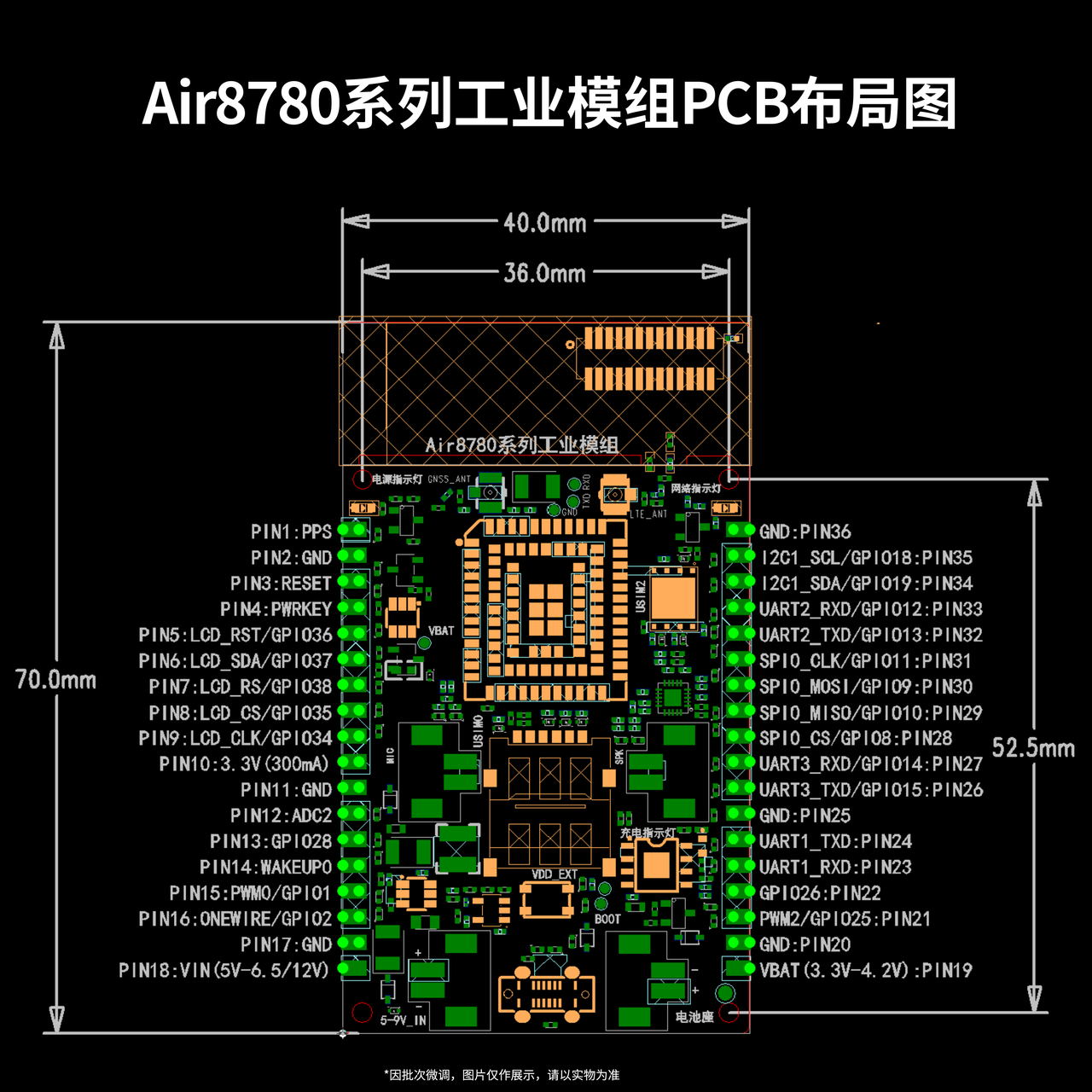

四，原理图及PCB封装
Air8780 原理图及 PCB 封装资料，请参见 原理图及PCB封装。
五，LuatOS-iRTU介绍
Air8780系列工业模组，搭配LuatOS-iRTU可快速实现实现各类功能，如串口透传，GPIO控制等；
https://docs.openluat.com/value/irtu/firmware/
什么是LuatOS-iRTU？请说人话。
1，iRTU是一个配置平台，配置终端(模组)动作执行和行为逻辑的平台；
-
什么是终端动作执行？比如：串口透传、GPIO控制、GNSS定位、音频播放等；
-
什么是行为逻辑？就是在满足什么条件下执行什么样的动作；
2，假设终端不需要第三方服务器收集信息和web展示，只要一个iRTU就够了，比如：
-
串口/485透传的配置信息；
-
GPIO业务逻辑的配置信息；
3，假设终端需要第三方服务器收集信息和web展示，那么iRTU可以做到：
-
配置终端的动作执行和行为逻辑；
-
配置终端上传到第三方服务器的配置信息，比如服务器地址、通信方式等等；
-
web展示是以第三方服务器收集上来的信息为基础的服务，跟iRTU配置后台无关；
4，合宙提供了iRTU配置后台，以及不同模组型号的数个功能倾向iRTU固件；
-
iRTU配置后台：irtu.openluat.com ;
-

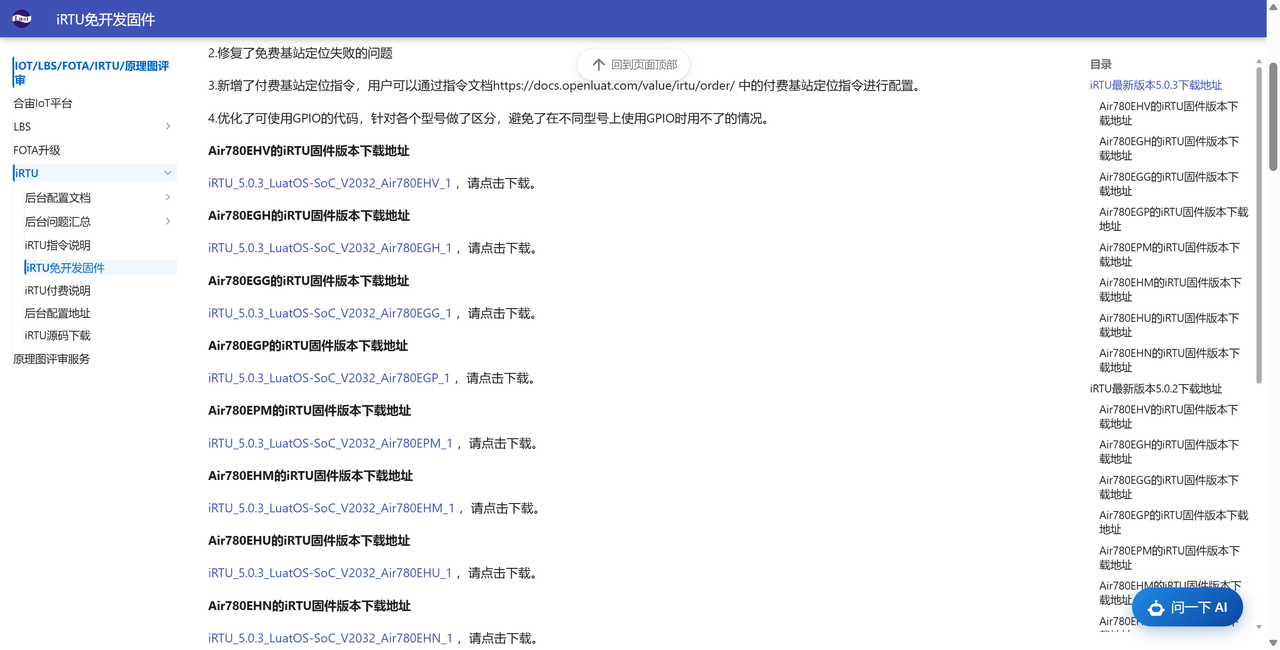

不同模组型号对应的数个iRTU固件：https://docs.openluat.com/value/irtu/firmware/ ；
5，这里面有个比较绕的地方，你如果想用iRTU固件和iRTU配置后台，你必须先保证你的模组在你的IoT账号之下，这是一步前置操作；
-
这里的IoT账号，指的是合宙的IoT服务对应的账号，地址是 iot.openluat.com ；
-
你只有按照合宙的规格，将该模组放置或转移在你的IoT账号下，你才能在iRTU配置后台看到你的设备，https://docs.openluat.com/value/irtu/webconfig/verify/ ；
6，一切准备就绪之后，iRTU后台的这些参数都什么配置呢？这里是说明；
https://docs.openluat.com/value/irtu/docs/
7，我不想用合宙的配置后台，有办法吗？
-
有，你基于iRTU的源码，要么自己搞个配置后台，要么自己代码直接写死，要么你直接开发个PC配置工具不不是不可以。
-
https://docs.openluat.com/value/irtu/open/
8，听起来，上面都是iRTU软件相关的服务，合宙有相关配套的硬件吗？我不想用模组自己折腾了，我很忙的。
有的。
截止目前有如下几个典型型号：
a. Air8781P，支持UART串口透传，同时也有几路GPIO可供控制，要么配置为中断输入，要么配置为GPIO输出；
b. Air8782P，支持UART/485/232透传，同时也有几路GPIO可供控制，要么配置为中断输入，要么配置为GPIO输出；
c. Air8780，集成了模组相关的最小系统，比如SIM卡、天线、供电、看门狗等，让你不用再为模组相关的设计而飞信，你只需要用通过邮票孔引出的大量核心IO进行二次设计即可；
d. Air8201/Air8202，主要瞄准的是通信定位二合一场景，严格说来他们可以算是PCBA而不是模组，拿来即用，配个外壳就行；
e. Air8700，这个就更厉害了，直接看文档吧 https://docs.openluat.com/air8700/product/ ；
f. 如果这些都不满足怎么办？不要担心，我们会持续的增加工业模组的型号，同时，您也可以使用4G模组自己设计以满足自己特别个性化的需求；
9，说到现在，是不是需要总结一下iRTU面向哪些场景提供了解决方案了？
-
透传，无论是TTL串口，还是RS485或RS232总线；
-
控制，GPIO可以按照逻辑输出高或低，比如控制继电器、状态灯等；
-
定位，通信定位二合一的场景，比如宠物定位器；
-
语音，可接听，可播放，远程喇叭没问题；
-
这么说吧：夹子报警器、断电报警、短信转发等常见的功能，你可以一行代码不写，iRTU就可以实现；

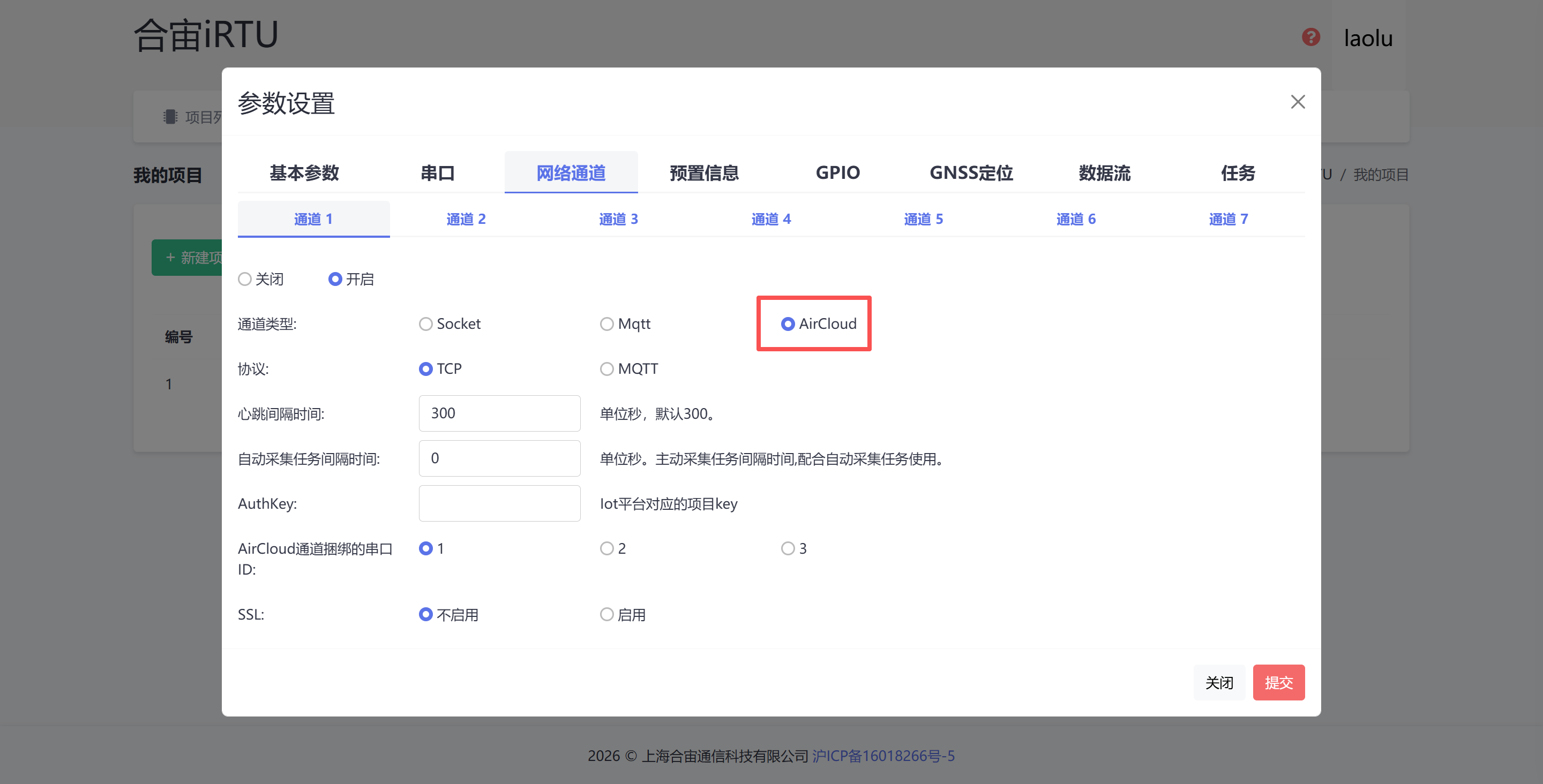

10，上面提到的对接第三方服务器，难道合宙不能提供这样的服务吗？
可以的，这个就是。
11，如果iRTU现有的版本中还是差一点不能满足你的需求怎么办？
跟我们提要求，我们加上。
竞争力总是在最后的100米，这是我们的机会。
