Air8783H - SPI-CC语音桥接专用硬件

作者：laolu　|　最后修改：2026-10-19

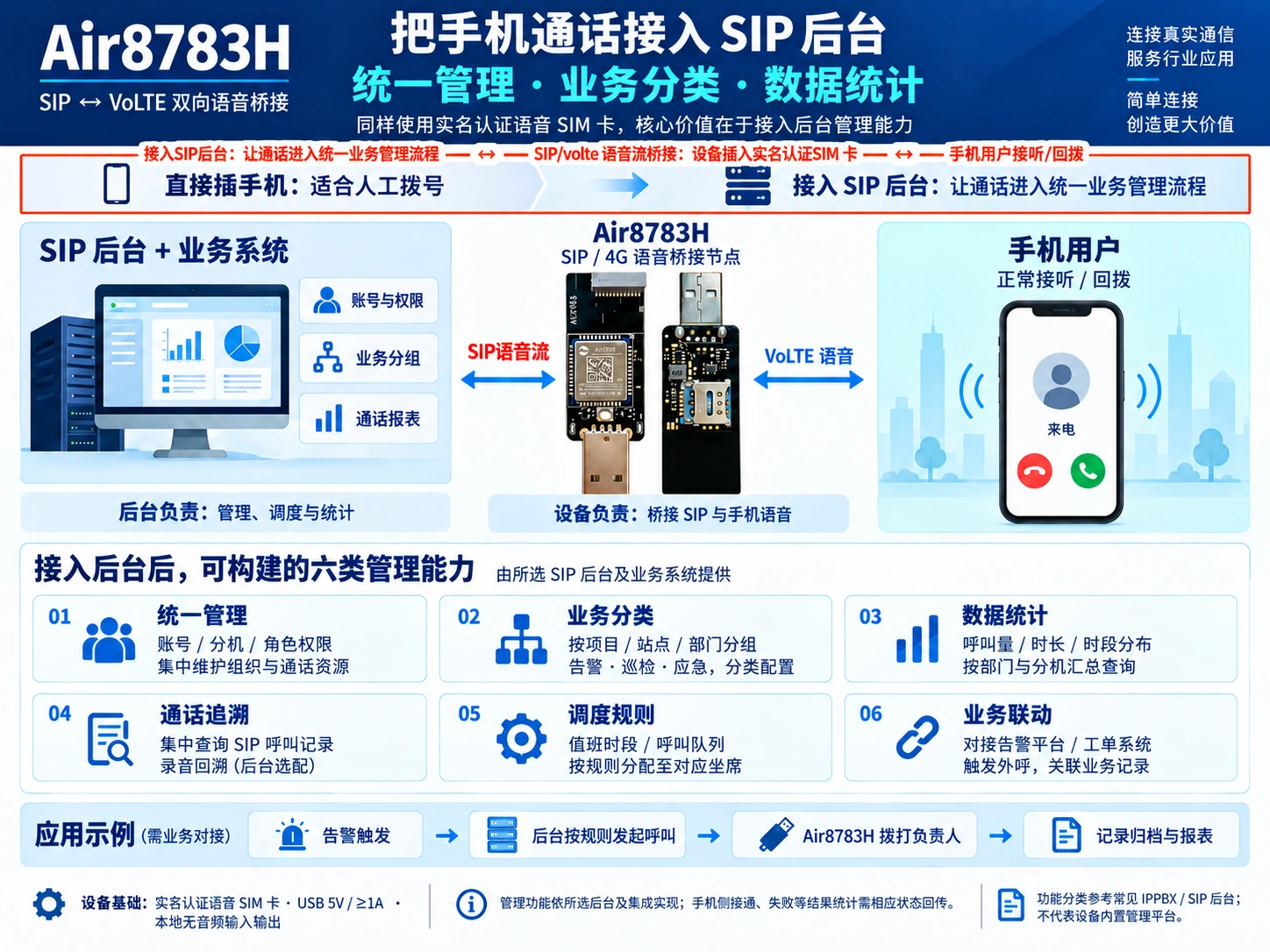

一，Air8783H功能说明

如果你有兴趣，也可以下载这份离线版本的HTML文件，查看Air8783H的相关功能描述；

Air8783H_开发者功能总览_网页版.html


二，SIP-CC 纯PCM桥接通话Demo说明

Gitee仓库

https://gitee.com/openLuat/LuatOS/tree/master/module/Air8783H/project/sip_cc_bridge_pcm

本 Demo 演示将 SIP 网络通话与模组 SIM 卡的蜂窝语音通话（CC，Call Control）双向桥接。两侧语音在模组内部通过 PCM 数据流传递，无需外接音频 Codec 芯片，也无需连接开发板上的麦克风、喇叭或音频回环线。通话人员分别使用 SIP 客户端和手机收听、讲话。

“纯 PCM”指模组内部的音频桥接方式。SIP 网络侧仍通过 RTP 传输 PCMA、PCMU、G729 或 G722 编码的语音，需由固件完成编解码；本 Demo 仍需要真实模组和支持语音业务的 SIM 卡。

1. 功能与通话路径

支持以下两种演示方式：

  • SIP 来电转手机：SIP 客户端呼叫模组注册的 SIP 账号，模组拨打 target_phone_number，手机接听后建立桥接。
  • 手机来电转 SIP：手机拨打模组 SIM 卡号码，模组呼叫 remote_sip_uri，SIP 对端接听后模组接听蜂窝来电并建立桥接。
SIP 客户端 <-- SIP 信令 / RTP --> SIP 服务器与模组
                                      |
                              VoIP 编解码 / PCM
                                      |
                              内部双向 PCM 桥接
                                      |
                                 CC / VoLTE
                                      |
                                     手机

每次只桥接一通电话。任一侧挂断后，应用联动结束另一侧通话并释放媒体资源；新的呼叫需等待旧通话清理完成。默认 PCMA/PCMU 通话接通后还会向两端播放一次本地 MP3，播放结束后恢复双向讲话。

2. 演示环境

项目 要求
模组 / 开发板 Air8783H 项目对应的硬件，接好供电、蜂窝天线和调试下载接口
SIM 卡 已开通语音与 VoLTE，能够正常呼入、呼出；使用 4G 承载 SIP 时还需可用的数据业务
配套固件 适配该硬件，包含 CC 纯 PCM 后端、VoIP PCM 桥接、所选 SIP 编解码器及远端播报能力
SIP 服务 可供模组和 SIP 客户端注册、呼叫的 SIP 服务器，提供模组账号和对端账号
SIP 通话端 能与服务器互通的 SIP 客户端，带麦克风和扬声器 / 耳机
蜂窝通话端 一部可正常拨打、接听电话的手机
下载与日志 电脑、Luatools、可用的下载连接和运行日志通道

默认使用 4G 网络承载 SIP。目录中也提供 Wi-Fi STA 驱动；切换前需确认目标硬件和固件支持该功能。使用 Wi-Fi 只改变 SIP 联网方式，蜂窝通话仍需要 SIM 卡和 VoLTE。

固件需提供以下能力，不能只通过添加 Lua 脚本补齐：

  • CC：cc.AUDIO_MODE_BRIDGE_PCM、cc.bridgePcmStats()、cc.bridgeAudioStop()，以及底层 PCM 接收与上传支持。
  • VoIP：voip.AUDIO_MODE_BRIDGE、voip.setAudioMode()、voip.pcmIn()、voip.pcmOut()，以及 voip.start() 等媒体接口。
  • 默认播报：voip.on("play", ...)、voip.playFile()、voip.playStop()、voip.playStatus()、voip.bridgeMute()；切换 TTS 时还需 voip.playTTS() 和配套 TTS 能力。
  • 基础库：sys、socket、crypto、zbuff、mcu.ticks2() 等；TLS 模式还需 TLS 与网络校时支持。

本目录未指定可直接下载的 Air8783H 固件文件名或最低版本号，应以配套固件是否包含上述能力为准。脚本中部分注释沿用 Air8000 命名，不代表可以混用其他型号固件。

3. 文件说明与烧录清单

sip_cc_bridge_pcm/
├── main.lua                    # 应用入口，当前版本 1.1.9
├── netdrv/
│   ├── netdrv_device.lua        # 选择 4G / Wi-Fi 联网
│   ├── netdrv_4g.lua            # 4G 网络事件与 DNS 设置
│   └── netdrv_wifi.lua          # Wi-Fi STA 配置
├── sip_cc/
│   ├── config.lua              # SIP 账号、目标号码、codec 与检测参数
│   ├── sip_cc_app.lua          # 等待网络，依次初始化 CC、SIP
│   ├── cc_main.lua             # 蜂窝呼叫、PCM 就绪与异常检测
│   ├── sip_main.lua            # SIP 呼叫控制
│   ├── pcm_sip.lua             # SIP 信令与 VoIP PCM 媒体适配
│   └── bridge.lua              # 双向呼叫协调、挂断联动和远端播报
├── Time_travel_8k.mp3           # 默认接通播报资源
├── sip-ca.pem                  # TLS 模式可用的 CA 证书资源
└── README.md

在 Luatools 新建脚本项目，选择适配硬件的配套固件，并加入：

  1. 本目录全部 10 个 .lua 文件：main.lua、netdrv/ 下 3 个、sip_cc/ 下 6 个。
  2. 当前仓库 script/libs/ 中的 exsipclient.lua、exsipproto.lua。
  3. 启用 Wi-Fi 时，另加 script/libs/ 中的 exnetif.lua、dnsproxy.lua、dhcpsrv.lua、httpdns.lua、udpsrv.lua。仅使用 4G 时运行中不加载这些库；统一添加上述 10 个 Demo 脚本时，也可一并添加这 5 个依赖，便于切换网络和打包检查。
  4. 默认播报使用的 Time_travel_8k.mp3，保留文件名，板端路径为 /luadb/Time_travel_8k.mp3。
  5. 使用 TLS 时，加入与实际 SIP 服务器证书链匹配的 CA 文件，详见后文。

子目录中的 Lua 脚本需保留原文件名，使 require "config"、require "netdrv_device" 等可以直接加载。入口为 main.lua。清理 Luatools 项目中其他 Demo 的同名脚本条目，避免烧录到旧版 config.lua、bridge.lua 或 pcm_sip.lua。本 Demo 使用自己的 pcm_sip.lua，不需要额外添加普通 SIP Demo 的 exsip.lua 或本地音频 Codec 驱动。

4. 修改配置

4.1 SIP 账号与拨号目标

编辑 sip_cc/config.lua，把示例占位值替换为实际环境参数：

sip_server_addr = "sip.example.com",                -- 服务器地址或 IP
sip_server_port = 5060,                            -- 按服务器监听端口填写
sip_domain = "sip.example.com",                    -- SIP 账号所属域
sip_transport = "udp",                            -- udp / tcp / tls
sip_username = "YOUR_SIP_USERNAME",                -- 模组注册的账号
sip_password = "YOUR_SIP_PASSWORD",                -- 该账号的密码
remote_sip_uri = "sip:REMOTE_USER@sip.example.com", -- 手机来电时呼叫的 SIP 对端
target_phone_number = "YOUR_PHONE_NUMBER",         -- SIP 来电时拨打的手机号
rtp_port = 40000,
codec = "PCMA",
ptime = 20,
adapter = socket.LWIP_GP,
auto_answer_sip = true,
auto_handle_mobile_incoming = true,

以上为现有配置表内字段的示意，修改原文件对应项即可。sip_username 是模组账号，remote_sip_uri 是另一个通话端的地址，两者用途不同。target_phone_number 是固定蜂窝拨号目标，当前脚本不会从 SIP 来电 URI 中提取号码进行动态拨号。

演示双向自动桥接时，保留两个自动处理开关为 true。auto_answer_sip 控制 SIP 来电后的自动桥接流程，最终应答在 CC 接通且 PCM 就绪后完成；auto_handle_mobile_incoming 控制蜂窝来电后的 SIP 外呼流程。将其设为 false 不会自动提供交互式接听界面。

SIP 服务器、客户端和模组需允许协商出的 RTP 地址及端口双向可达。若注册正常但无声，需继续检查媒体路径，不能只检查 SIP 信令端口。

4.2 网络选择

默认 netdrv/netdrv_device.lua 为：

require "netdrv_4g"
-- require "netdrv_wifi"

对应 config.lua 中 adapter = socket.LWIP_GP。

若目标硬件支持 Wi-Fi STA，切换为：

-- require "netdrv_4g"
require "netdrv_wifi"

同时将 config.lua 的 adapter 改为 socket.LWIP_STA，并在 netdrv/netdrv_wifi.lua 中填写实际 ssid、password。该驱动按 2.4 GHz Wi-Fi 配置，公共依赖见烧录清单。两种驱动只启用一种，网卡选择与 adapter 必须一致。

两个驱动都在获取 IP 后设置了公共 DNS。使用专网卡或其他不适用这些 DNS 的网络时，应按实际网络要求调整对应驱动的 socket.setDNS() 配置。

4.3 SIP 编解码与 PCM 参数

codec SIP 媒体侧 PCM 采样率 ptime 接通后自动播报
PCMA（默认） 8000 Hz 20 ms 播放 MP3，或按配置播放 TTS
PCMU 8000 Hz 20 ms 播放 MP3，或按配置播放 TTS
G729 8000 Hz 20 ms 当前脚本跳过播报
G722 16000 Hz 20 ms 当前脚本跳过播报

PCM 为 16 位有符号小端、单声道。G722 的 SIP 媒体与 CC 通道之间需要固件提供相应的采样率转换；SDP 中的 G722/8000 表示 RTP 时钟为 8000 Hz，其媒体 PCM 仍为 16000 Hz。选择某个 codec 前，需确认固件、SIP 服务器与客户端都支持它；无需外接硬件 Codec，但仍需固件中的语音编解码实现。

ptime 固定为 20，其他值会导致初始化失败。当前 sip_main.lua 实际传入的是 codecs = {config.codec}，因此通过 codec 单选编解码器；仅取消 config.lua 中 codecs 列表的注释不会启用多编解码器协商。

4.4 接通播报

默认 sip_cc/bridge.lua 配置为：

local CALL_NOTICE_TARGET = "both"
local CALL_NOTICE_TEXT = "通话已建立，本段进行TTS播报测试"
local CALL_NOTICE_FILE = "/luadb/Time_travel_8k.mp3"
local CALL_NOTICE_DELAY_MS = 500

PCMA/PCMU 通话的 SIP 和 CC 两侧都接通、媒体就绪后，应用先静音原双向桥接语音，等待 500 ms，再以 mode = "replace" 播放一次文件。两端听到播报后，等待 双向桥接语音已恢复 日志，再验证互相讲话；静音覆盖播报前的延时和播放阶段。

  • CALL_NOTICE_TARGET 可选 "sip"、"cc"、"both"，控制播报送达哪一端。
  • 将 CALL_NOTICE_FILE 设为 nil，改用 CALL_NOTICE_TEXT 进行 TTS 播报，固件需具备对应 TTS 能力。
  • 更换文件时，同步修改板端路径并烧录资源。板端路径使用 /luadb/...，不能填电脑上的 E:\... 路径。
  • CALL_NOTICE_DELAY_MS = 0 表示立即播报；当前没有独立的“关闭播报”配置开关。
  • G729/G722 通话按当前脚本直接跳过 TTS / 文件播报。

5. 运行与演示步骤

5.1 烧录与启动确认

  1. 插入 SIM 卡，接好天线、供电和下载线。
  2. 完成上述账号、目标号码、网络和 codec 配置，将配套固件、脚本及默认 MP3 资源烧录到模组。
  3. 重启，打开 Luatools 运行日志，确认出现以下关键内容：
main              SIP_CC_BRIDGE_PCM 1.1.9
pcm_sip           media revision 1.1.9-g729-asmb-rodata
netdrv_4g...      IP_READY ...
cc_main           CC 初始化完成 bridge_pcm
sip_cc_app        SIP/CC 桥接应用启动成功 bridge_pcm
sip_main          event register ok

以上为日志关键内容示意，实际前缀和时序以运行为准；Wi-Fi 模式观察 netdrv_wifi 的 IP_READY。SIP/CC 桥接应用启动成功 表示初始化完成，还需看到 event register ok 才表示 SIP 注册成功。

应用启动时最多等待 10 秒网络就绪，超时会打印 等待网络超时，继续初始化 SIP。遇到该日志应继续检查 IP 获取和后续注册结果。

5.2 SIP 来电转手机

  1. SIP 客户端使用对端账号登录同一套可互通的 SIP 服务。
  2. 在 SIP 客户端呼叫模组的 sip_username，或由服务器路由到该账号的 SIP URI。
  3. 模组先发送带 SDP 的 183，确认 SIP 早期媒体与 VoIP 启动后，拨打 target_phone_number。此时可观察 183 和 VoIP started 已确认，拨打手机 日志。
  4. 目标手机接听。CC 接通且 PCM 就绪后，模组正式应答 SIP 来电；日志出现 CC 已接通且 PCM 通道就绪。
  5. 默认 PCMA/PCMU 模式下先验证两端收到 MP3，再等待恢复语音；随后分别从 SIP 端和手机端讲话，验证双向声音。
  6. 任一侧挂断，确认另一侧结束通话，再发起下一通。

5.3 手机来电转 SIP

  1. 手机拨打模组 SIM 卡的电话号码。
  2. 模组收到蜂窝来电后呼叫 remote_sip_uri，可观察 手机来电，等待桥接可用 和 呼入场景：拨打 SIP 日志。
  3. SIP 对端接听、SIP 媒体就绪后，模组再接听蜂窝来电。
  4. 按当前 codec 的播报行为完成验证，然后检查双方讲话与挂断联动。

这两种流程都由来电触发；程序启动后不会立即自动拨打配置中的号码。

6. PCM 异常检测与日志

config.lua 中默认检测参数如下：

参数 默认值 作用
cc_audio_start_timeout_ms 3000 CC 接通后 PCM 通道等待超时；超时会结束本次桥接
cc_media_min_connected_ms 2000 当前接通媒体阶段至少持续此时长，才可能计入缺少真实 PCM 的异常；小于等于 0 关闭该检测
cc_media_missing_call_limit 3 连续达到此次数的有效检测通话都没有真实 CC 下行 PCM 增量时，上报异常；小于等于 0 关闭该检测
cc_media_reboot_on_error true 检测到 NO_MODEM_PCM 异常后清理并重启恢复；设为 false 时保留异常上报，不自动重启

检测依据为本次真实接通媒体阶段 cc.bridgePcmStats().dl_pushed 的增量，早期媒体或上传静音不能代替该数据。统计未知的通话不会计入连续异常。

通话中还会输出 RTP stats、RTP rate、codec timing 和 CC PCM stats。双向通话时关注 RTP 收发计数是否持续增加；PCM 故障时结合 PCM 故障快照、PCM 上传快照 定位。听到本地文件播报只能证明对应播报路径可用，仍需完成双方讲话测试。

7. 常见问题

现象 / 日志 检查项
找不到 config、netdrv_device、exsipproto 等模块 是否按烧录清单加入脚本，子目录脚本是否保留文件名，公共库是否来自当前仓库
cc_unavailable、firmware_missing_bridge_pcm、firmware_missing_pcm_stats:... 配套固件是否包含 CC 纯 PCM 能力和所需统计字段
firmware_missing_voip_bridge、firmware_missing_voip_... 固件是否提供 VoIP 桥接及所选 codec；仅更改 Lua 配置不能增加底层能力
bridge_requires_20ms ptime 必须为数值 20
没有 IP_READY 或 SIP 一直未注册 SIM 数据 / Wi-Fi、网卡与 adapter、DNS、服务器地址、端口、transport 和账号参数
SIP 已注册但呼叫不通 SIP 服务器路由、对端是否在线、两个自动处理开关及固定目标号码是否正确
蜂窝拨号失败或一直不能接通 SIM 语音与 VoLTE、蜂窝信号、号码格式、SIM 是否能正常呼入呼出
SIP 来电后手机未响铃 是否完成 183 和 VoIP 媒体启动；检查双方 codec / SDP、媒体启动错误和 CC 拨号日志
CC 音频通道启动超时 CC 已报告接通但 PCM 未就绪；检查配套固件、底层 PCM 支持及故障快照
MP3 未播放或 远端音频提交失败 资源是否烧录为 /luadb/Time_travel_8k.mp3、固件播报能力、两侧媒体是否就绪；G729/G722 跳过播报为当前设计
刚接通时双方讲话听不到 默认播报前延时和播放阶段会静音桥接语音；观察播报结束与恢复日志
注册成功但单向 / 双向无声 RTP 地址、端口、网络可达性、收发计数、CC PCM 状态，以及播报是否结束
出现 CC_BRIDGE_MEDIA_ANOMALY NO_MODEM_PCM 后重启 默认连续缺少真实下行 PCM 的恢复机制触发；查看统计，调试时可关闭自动重启保留现场日志
Busy Here 或短时间重拨失败 当前只支持单通桥接；等待旧通话和媒体释放后重试

8. 可选：TLS 信令

需要 TLS 时，在 sip_cc/config.lua 中修改对应项，例如：

sip_transport = "tls",
sip_server_port = 5061, -- 示例，按服务器实际 TLS 监听端口填写
sip_tls = {ca_cert = io.readFile("/luadb/sip-ca.pem")},
media_encryption = "none",

将与服务器证书链匹配的 CA 证书以 sip-ca.pem 文件名烧录，确保板端路径与配置一致。本目录附带的证书需先核对是否适用于实际服务器，不能直接假定其能够验证任意 SIP 服务。

TLS 启动前应用会进行网络校时，等待 NTP_UPDATE；10 秒内未成功会打印 TLS 校时失败，停止启动 并结束启动流程。出现 tls_ca_required 时检查资源和 ca_cert 内容。SIP 服务器域名需与证书匹配。

media_encryption = "none" 时，TLS 只保护 SIP 信令。若还需启用 "sdes" 或 "dtls-srtp"，固件和服务端需同时具备相应 SRTP 能力，并保持 TLS 信令配置。

三，更多资料

更多资料，可以参考Air8784 SIP通话终端的相关说明
