Air8204工业模组使用手册

零，Air8204工业模组使用手册-飞书文档版

1，淘宝下单；

2，Air8204是一款用于定位和录音的工牌产品解决方案，你可以简单的理解为就是时下热门的AI录音定位工牌；

3，Air8204，通信和定位基于Air780EGH模组，录音基于顺芯ES7243，运动检测基于明皜DA221，同时也支持锂电池充电管理等；

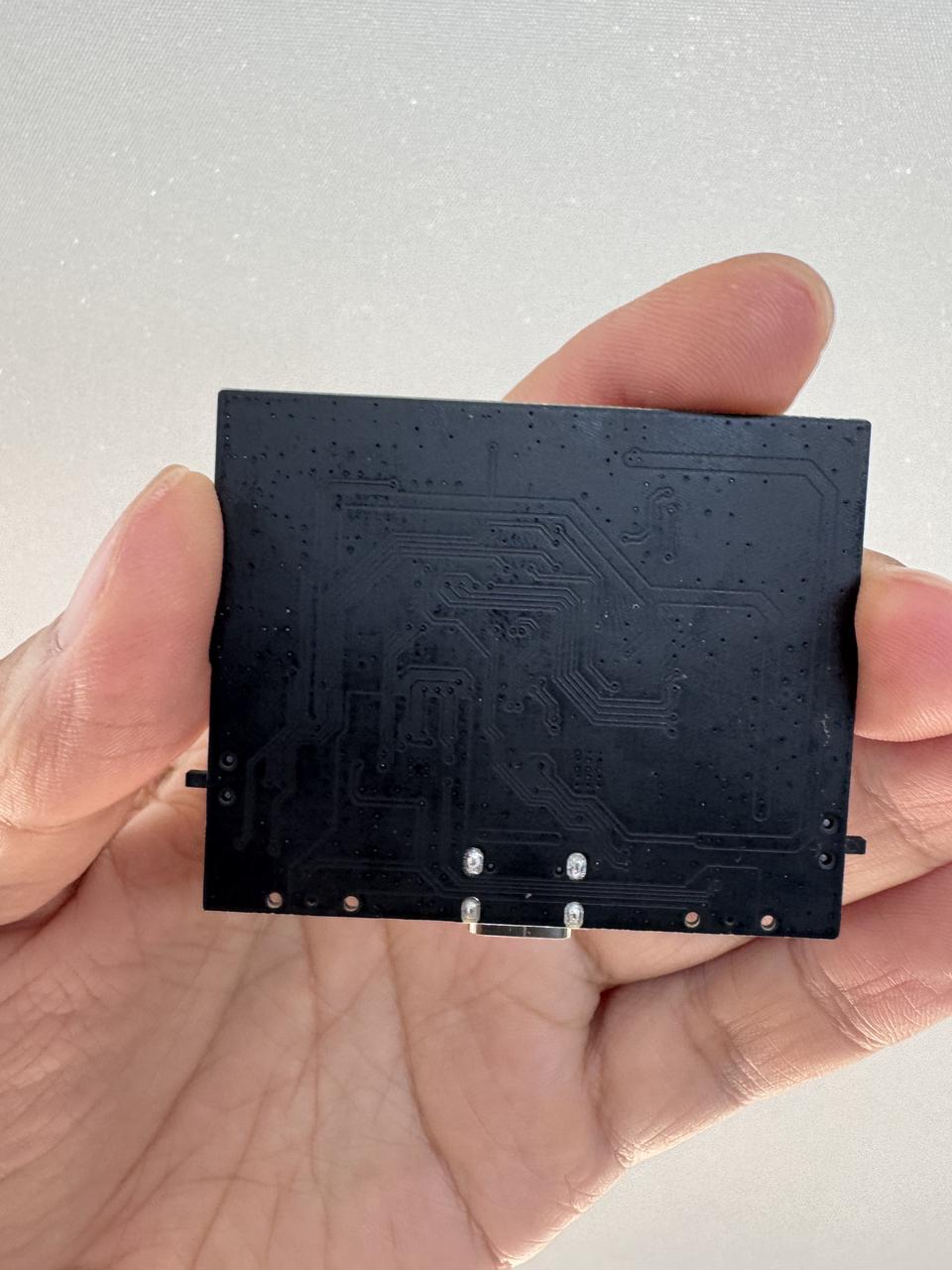

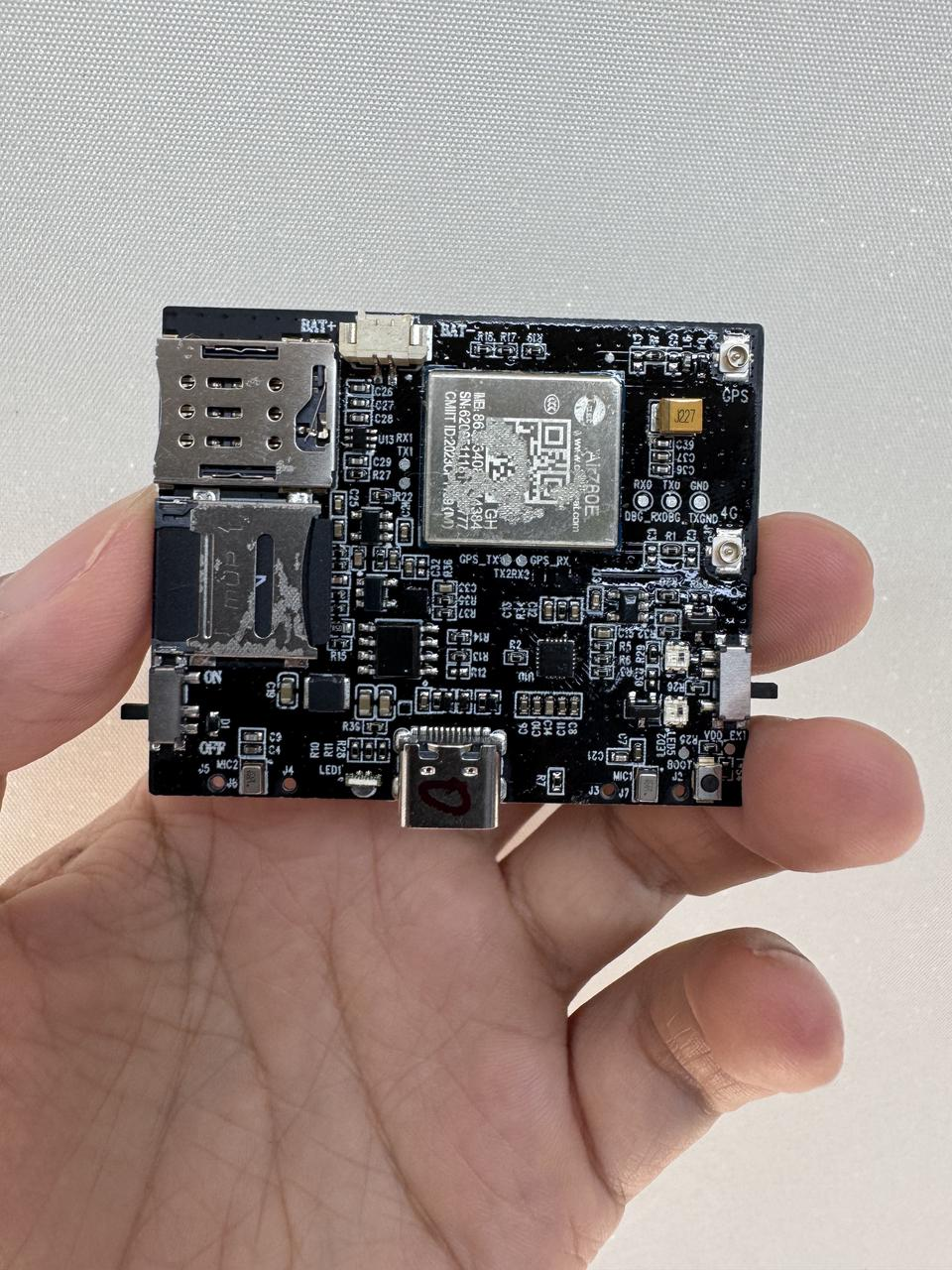

4，Air8204，我们称之为工业模组，您也可以理解为这就是一款可直接量产的PCBA；

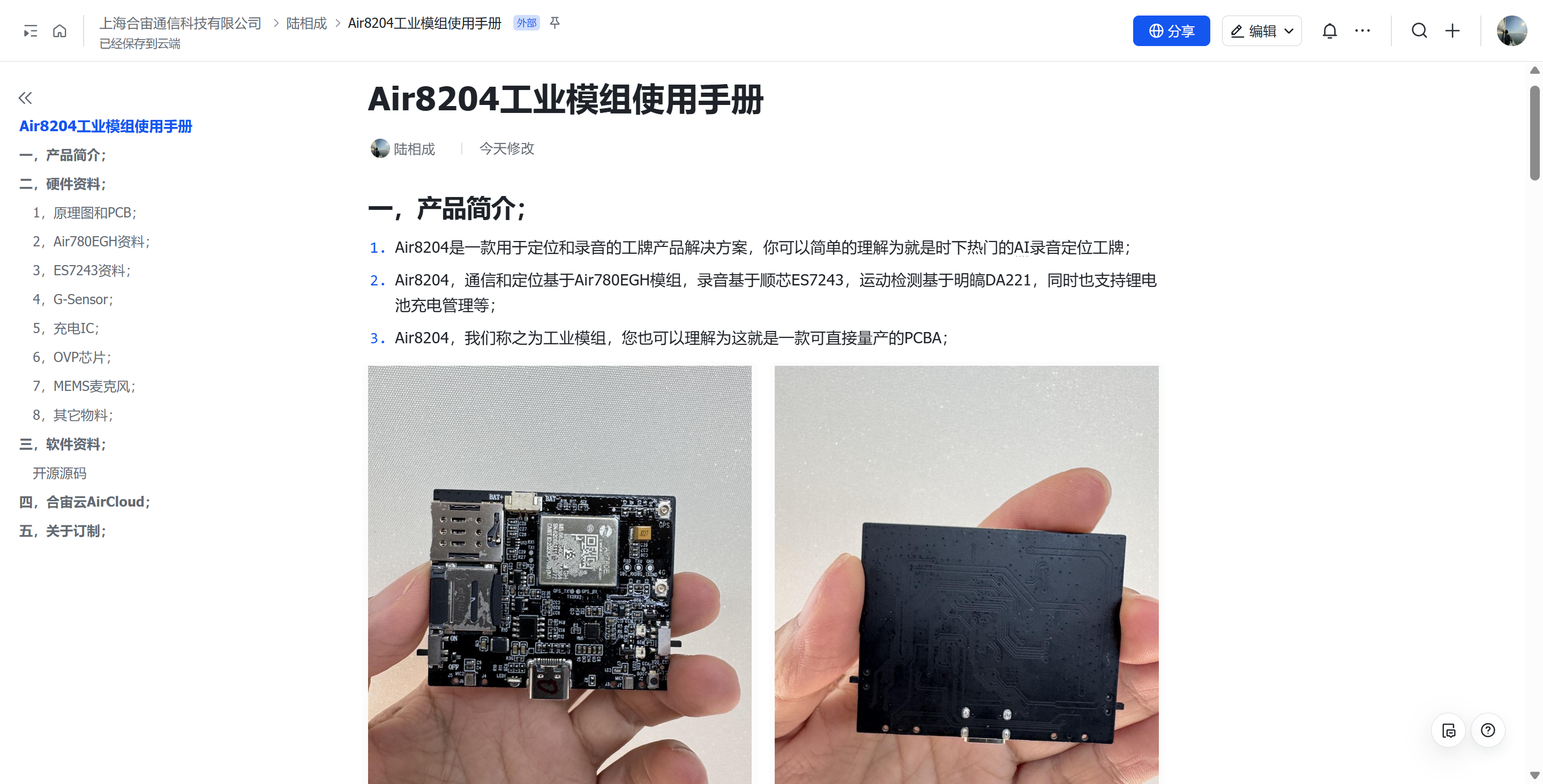

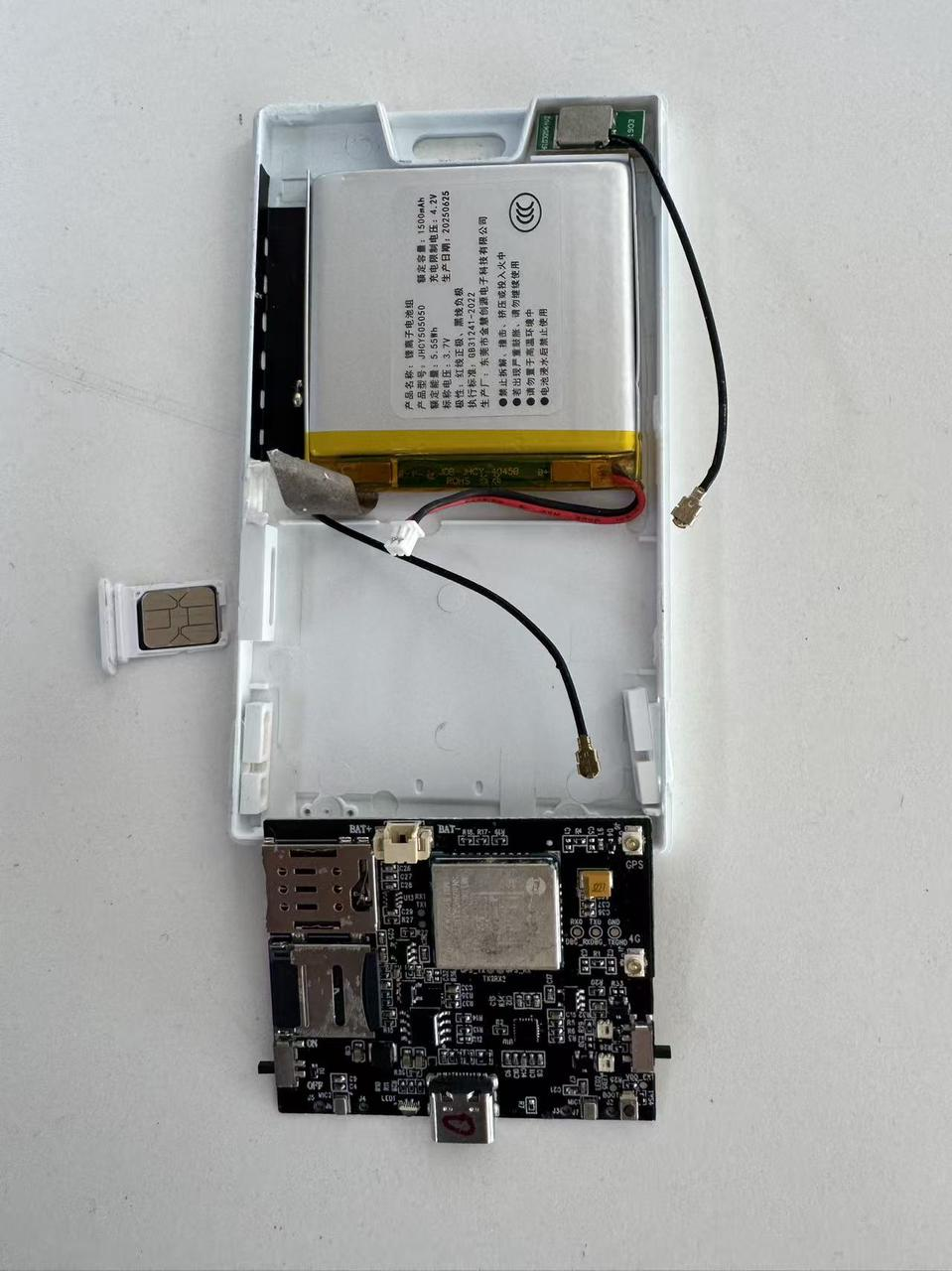

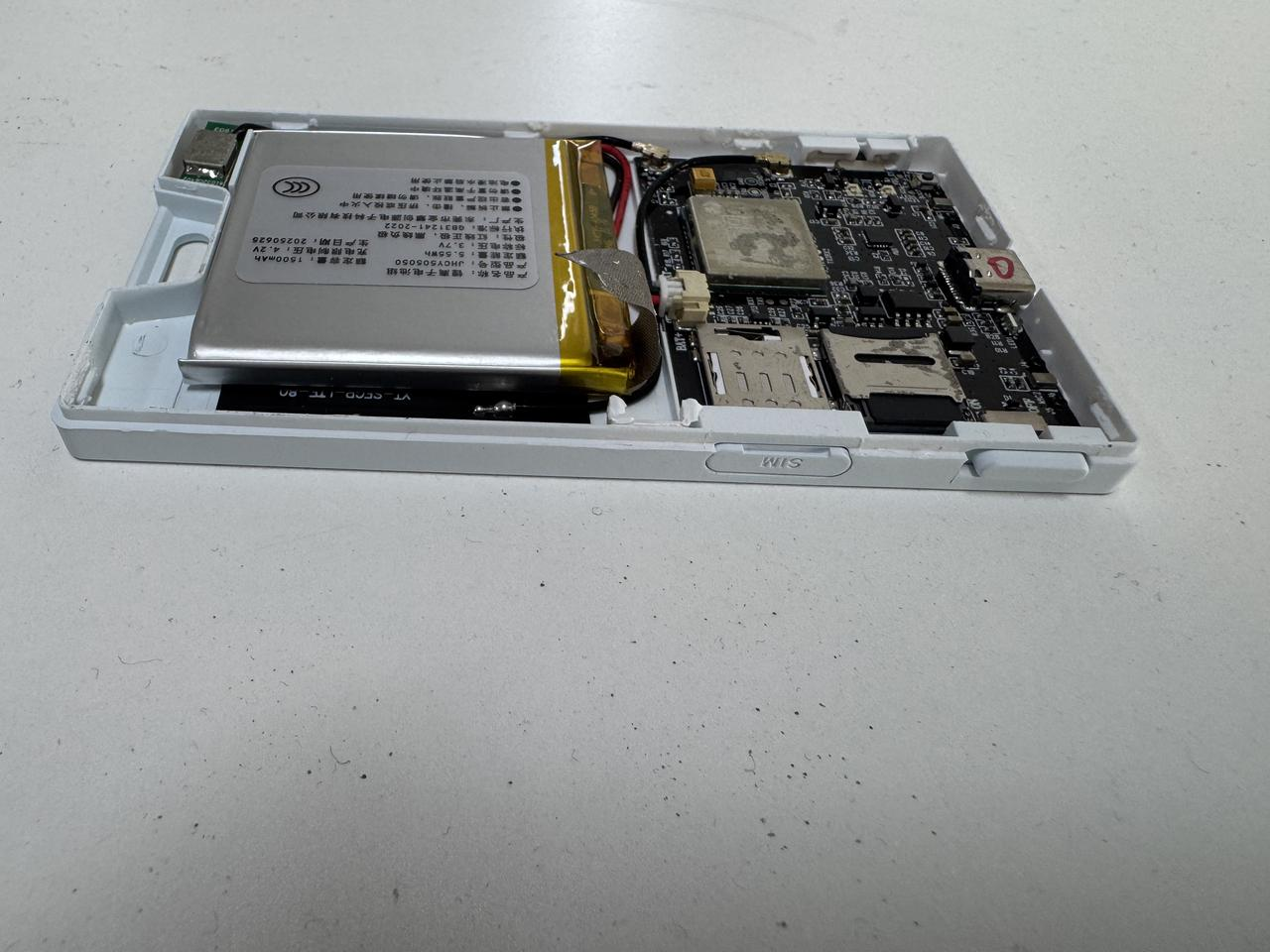

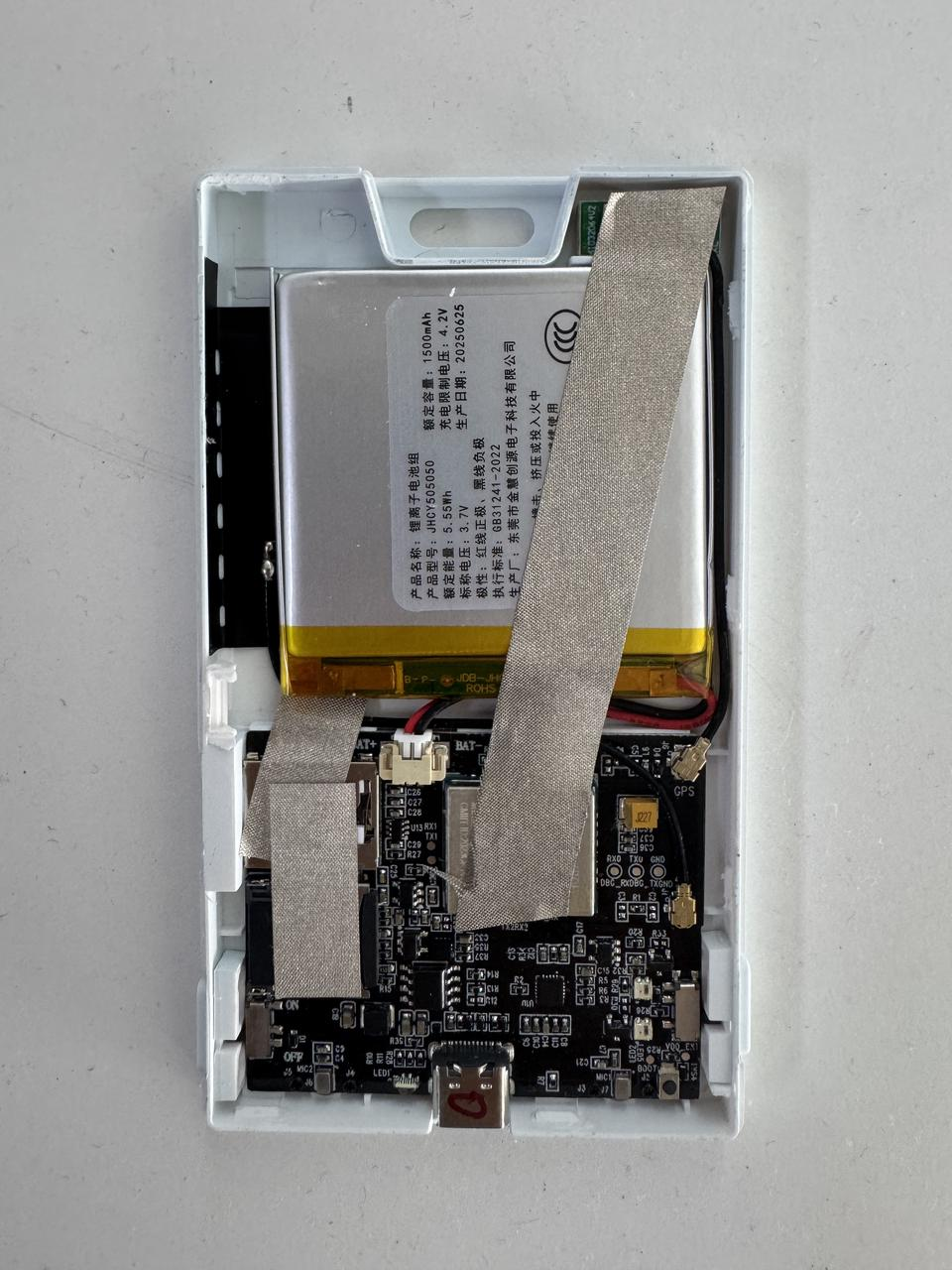

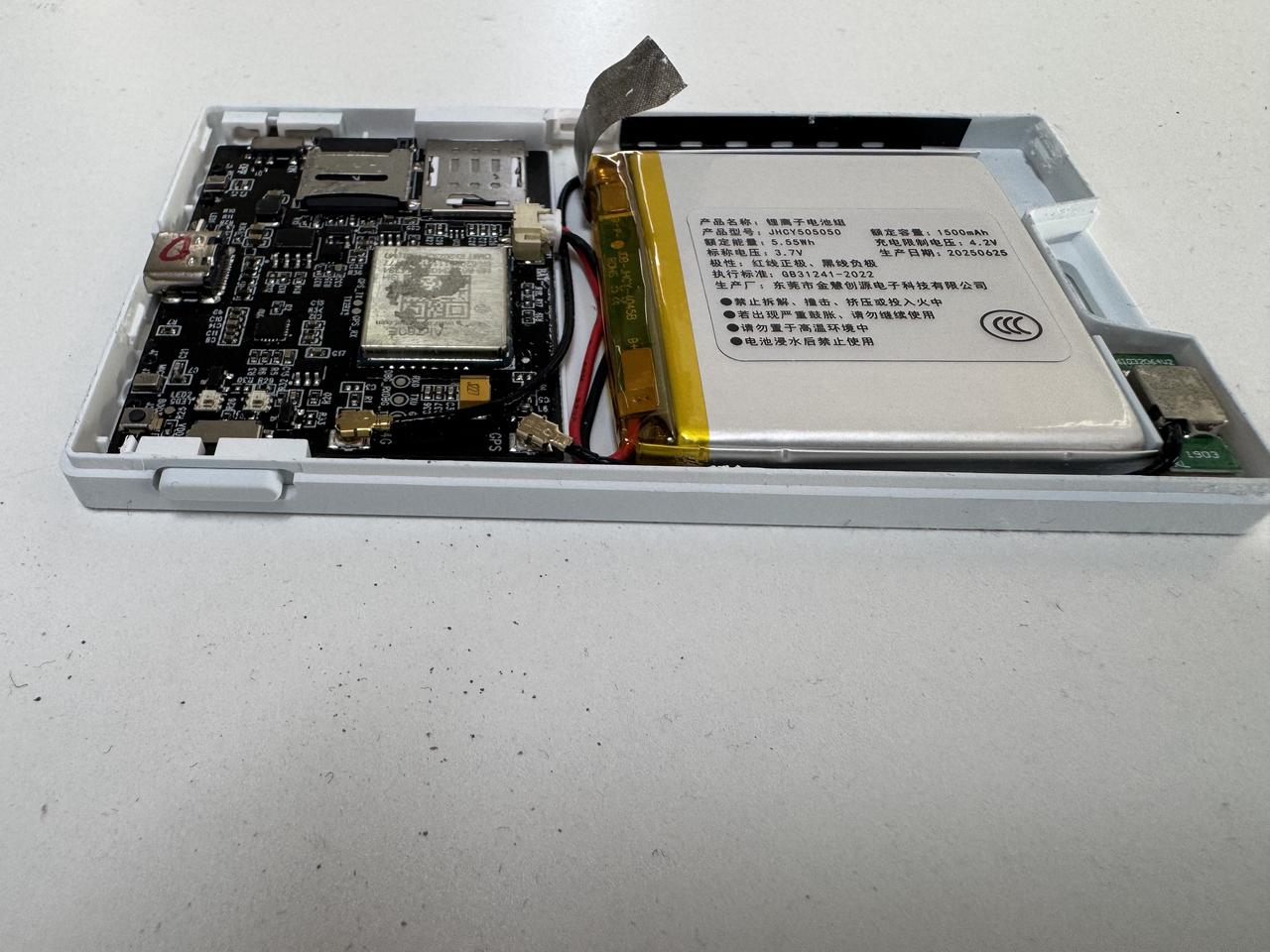

5，Air8204用于量产的一款录音定位工牌，参考如下；

6，Air8204的方案，在某些细节上并非合宙方案的最优解，比如：

a. 通信定位二合一模组可以使用Air780EGG，内置G-Sensor，尺寸上更方便；

b. LDO也没必要使用TI品牌，我们常用的杰华特无论性能还是成本都更好些；

但是，从验证合宙通信定位二合一模组搭配Audio Codec实现录音定位工牌产品的性能这个维度来看，Air8204是一款非常合适的产品；

序号	类型	描述	型号	供应商	用量
1	LTE模块	通信定位二合一模组	Air780EGH	合宙	1
2	数模转换模块	QFN-20，ADC/DAC-专用型，C2929446	ES7243E	顺芯	1
3	加速度传感器	G-Sensor;I2C;12Bit;1.6\~3.6V;2mm2mm1.1mm;ROHS	da221	明皜	1
4	OVP芯片	过压过流保护；2.5V-28V,WLCSP 4PIN 0.83mm x 0.67mm ，ROHS；	YHM2019W4T	爻火	1
5	电池管理	SOP-8-EP,4.5V-5.5V,3A，C605432	IP2312U_VSET	INJOINIC(英集芯)	1
6	咪头/麦克风	SMD-4P,2.8x1.9mm,全指向，1.6v-3.6v,120UA,60dB,C5373222	LMA2718B381-OA7	LinkMems(聆麦声学)	2
7	LDO	LDO;5.5V;250mASOT-23-5;高有效,具有低 IQ 和使能功能的 250mA、低噪声、高 PSRR、超低压降稳压器;ROHS C80670	LP5907MFX-3.3/NOPB	TI	1
8	LDO	Vout1=3.3V,Vout2=5.5V,500mA, SOT-23-5;ROHS，C81088	SGM2028-3.3YN5G/TR	圣邦微	2
9	发光二极管	SMD,1.5x3mm，RGB LED，共阴极，120°，侧贴，C482558;ROHS	MHSC110RGBCT	MEIHUA(美华科技)	1
10	RF射频座	SP-RF-001;IPEX一代射频座子，331.25mm;ROHS C920232	SP-RF-001	XUNPU(讯普)	2
11	按键	轻触开关；正按键；3X2.5X1.6mm；2pin；C231329;ROHS	B3U-1000P	OMRON(欧姆龙)	1
12	USB连接器	Type-C;母座; 卧贴;C709357	KH-TYPE-C-16P	kinghelm(金航标)	1
13	锂电池连接器	SMD,P=1.25mm,卧贴,1*2P,C7433453	HCZZ0001-2	HC(虹成电子)	1
14	Nano-SIM卡座	Nano-SIM卡座；SMD,插拔式，1.38mm,C7498096	XDSM-1023-4332A	LX(连欣科技)	1
15	SD卡连接器	SMD,翻盖式，TF卡1.5MMC145799	TF-04A	韩国韩荣	1

其它物料的规格，都比较常见常用，大家自行查询规格书即可；

1，当前的开源源码，Air8204的录音数据及其它信息是上传到合宙云AirCloud来演示的：IoT.LuatOS.com ；

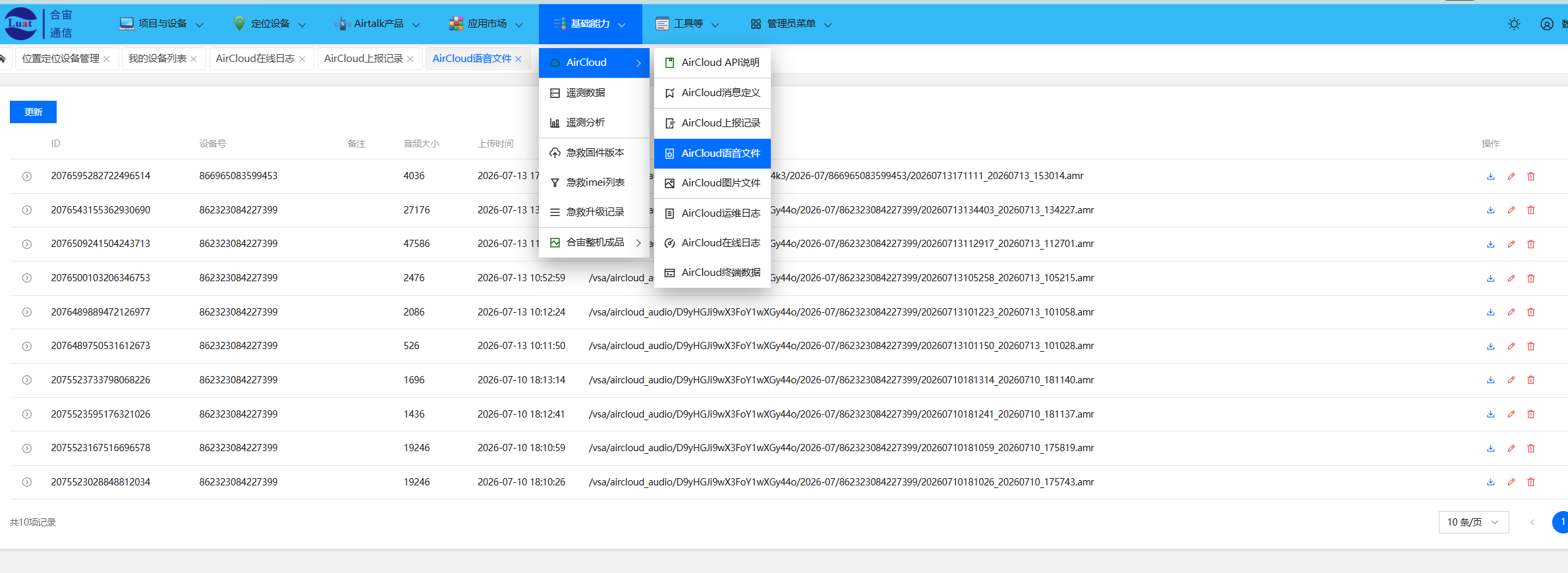

2，录音数据位置；

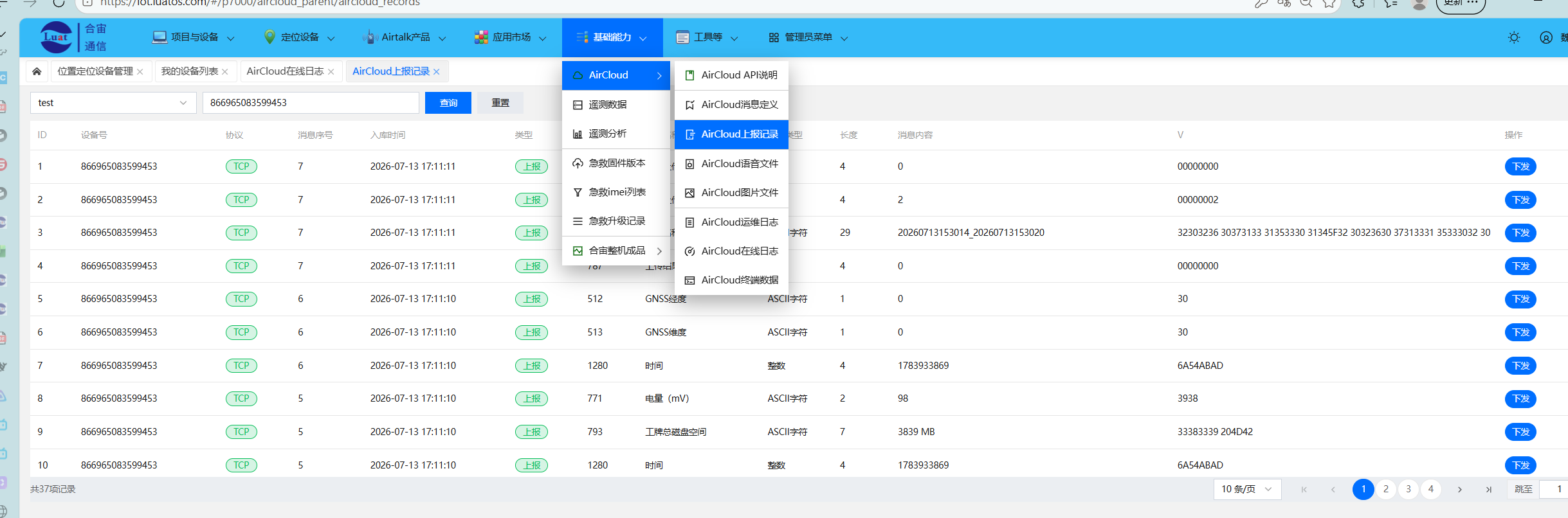

3，其它数据位置；

4，关于 IoT.LuatOS.com 账号的相关说明；

5，为了方便大家测试，我们会在大家Air8204发货时做如下处理：

将该IMEI放入合宙云白名单，这样大家就可以先不管IMEI归属的问题，直接输入IMEI就可以查看相关数据；

这样做的劣势是：所有白名单内的IMEI大家都可以相互看到，不过在验证功能调试阶段可以接受；
正常LBS定位是需要收费的，我们发货给大家的Air8204也做了特殊白名单处理，可以更方便大家做功能验证；
