Air8602 大屏智能柜一体机使用说明

Air8602 大屏智能柜一体机使用说明-飞书文档版,点击查看

Air8602 为通用大屏智能柜一体化工业模组，替代传统安卓一体机方案。解决安卓方案内存涨价成本走高、开发调试工作量大、整机功耗高的痛点，项目从样品测试到量产周期可控制在一周左右，快速实现柜体产品商用落地。

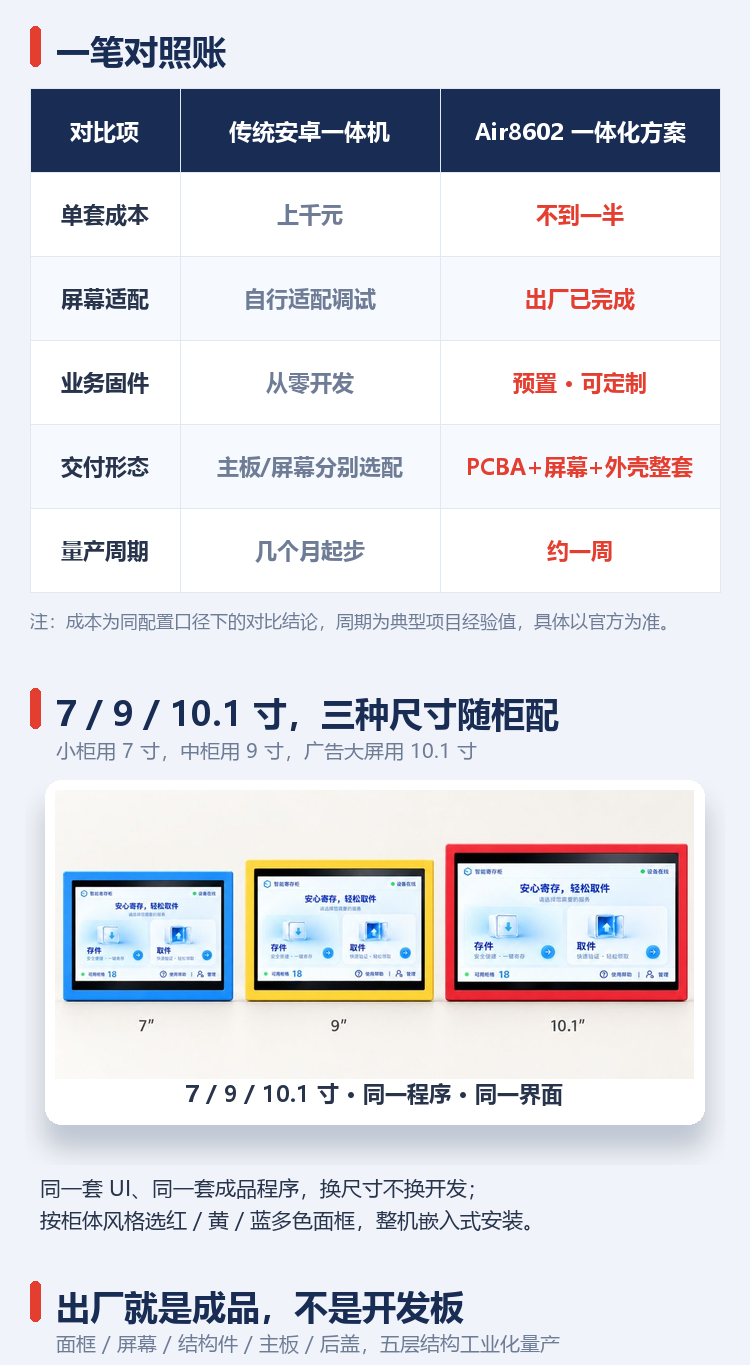

一、产品概述

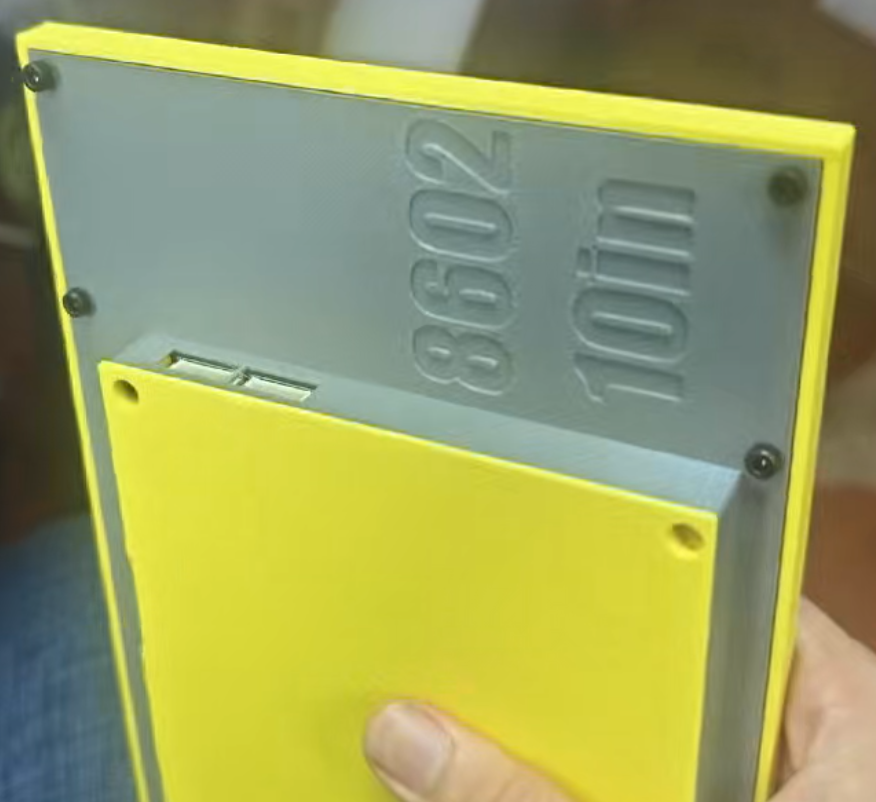

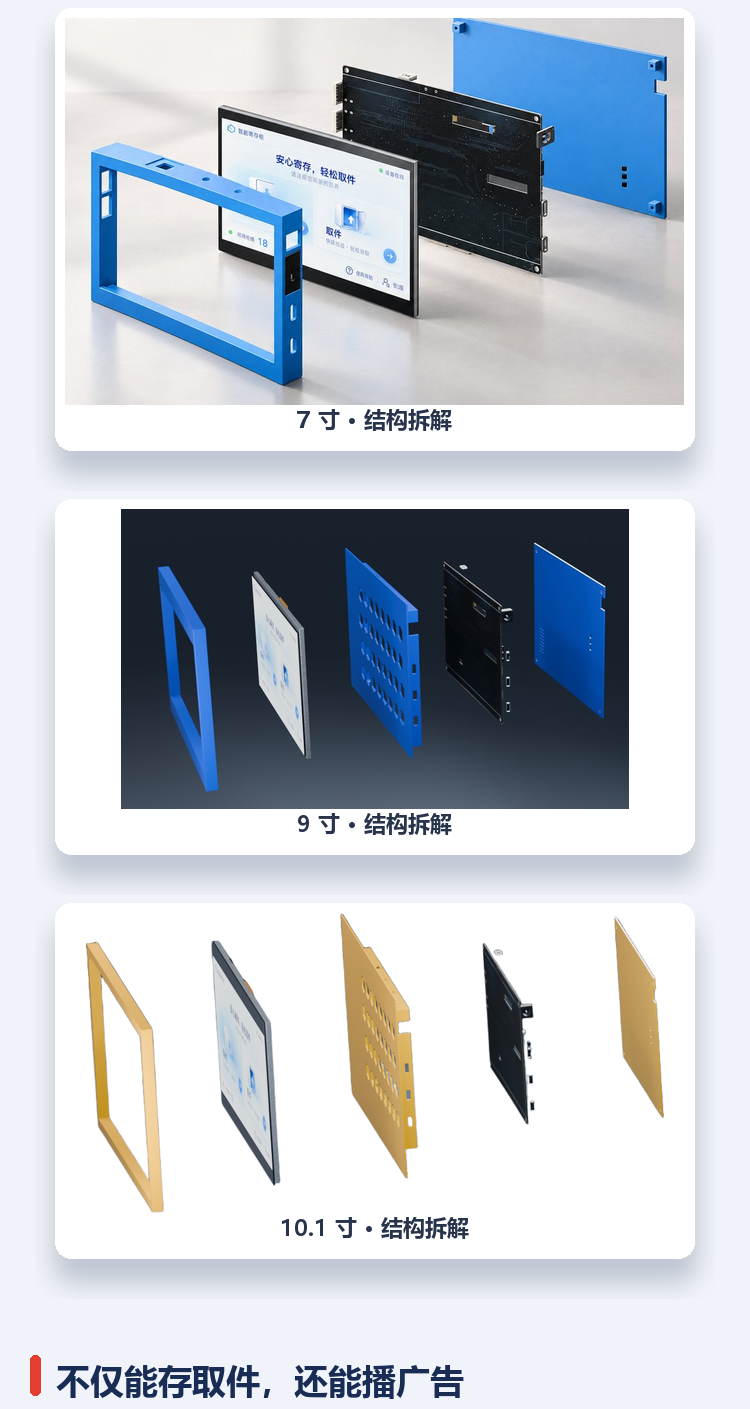

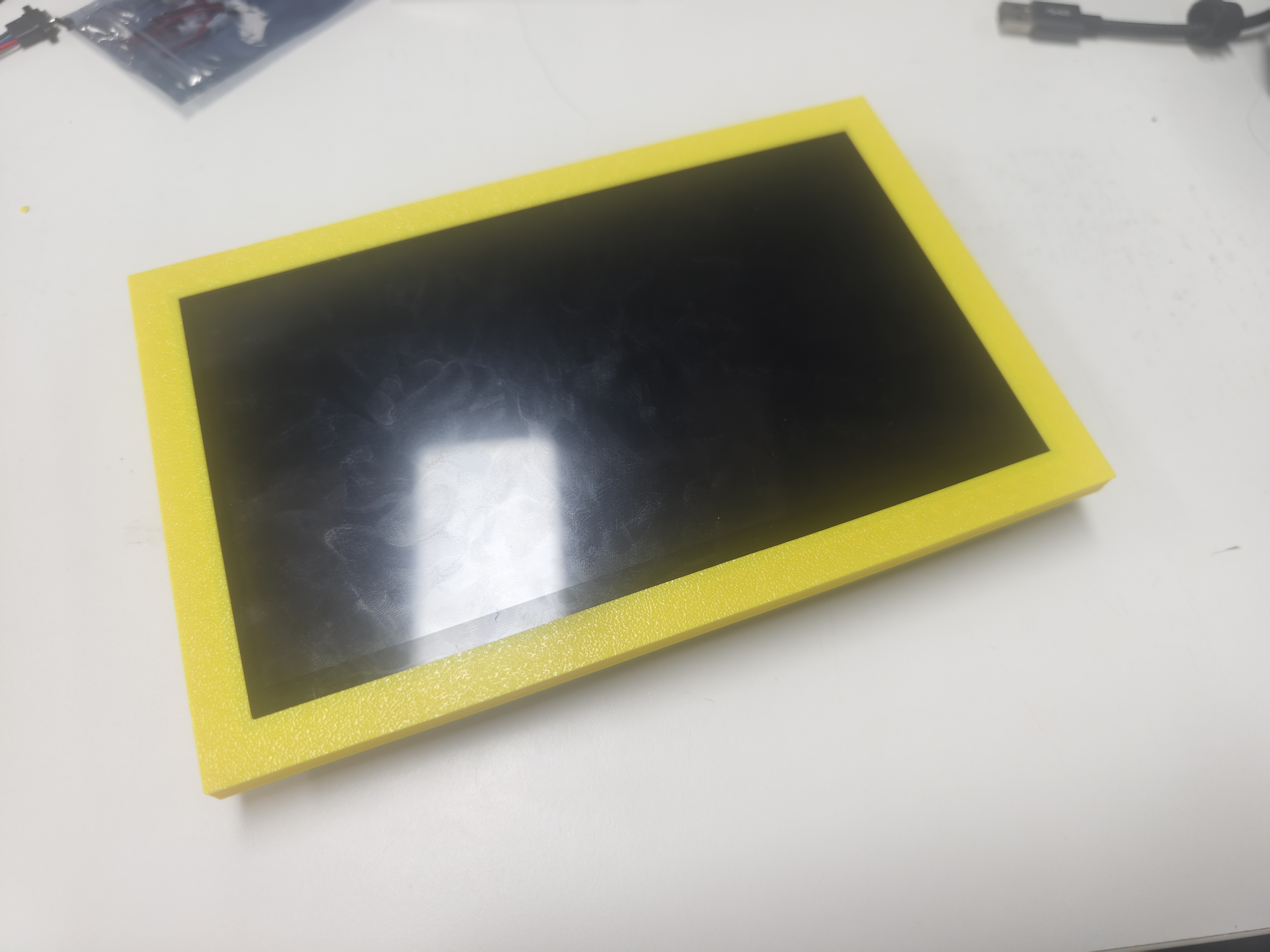

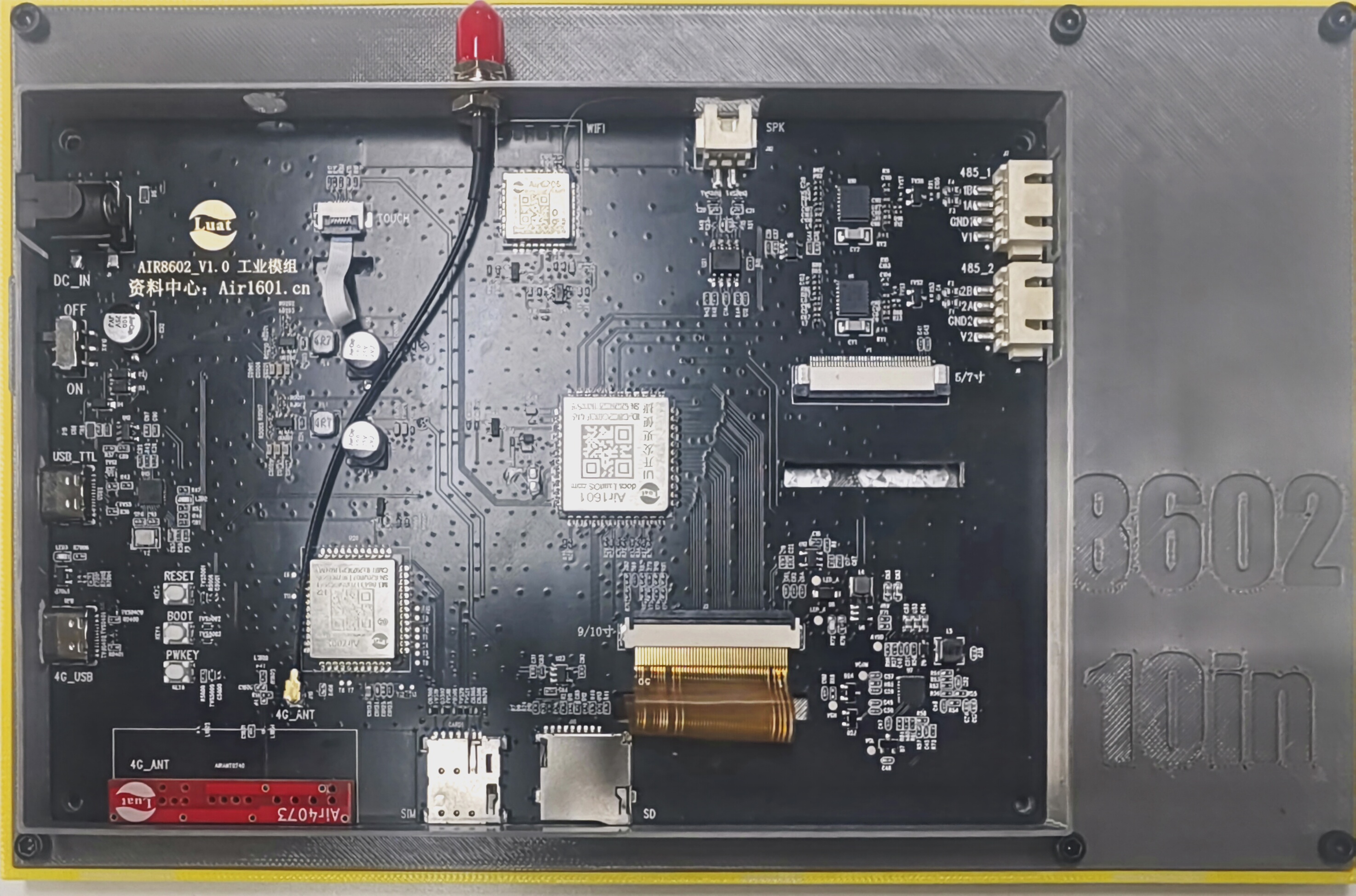

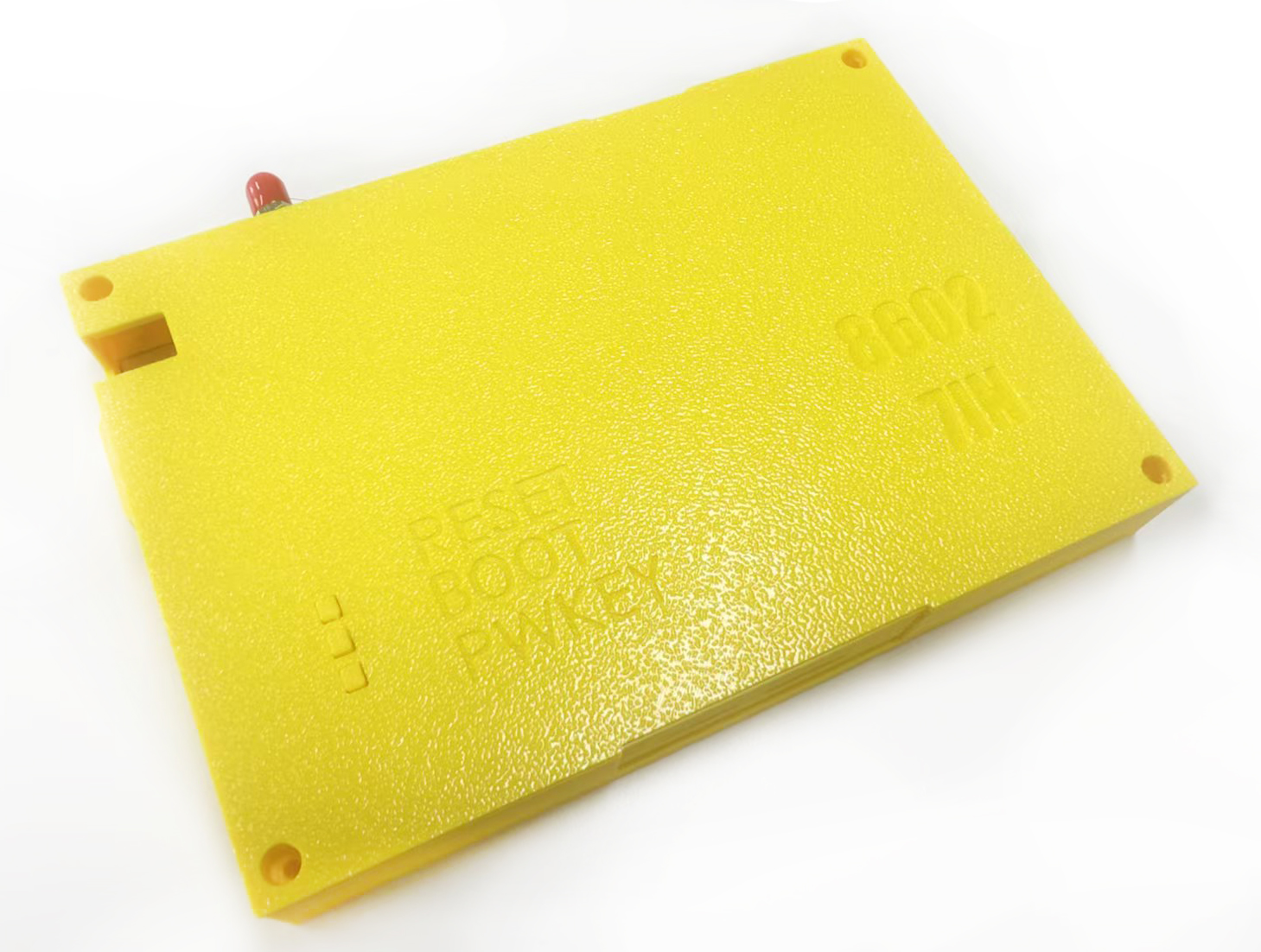

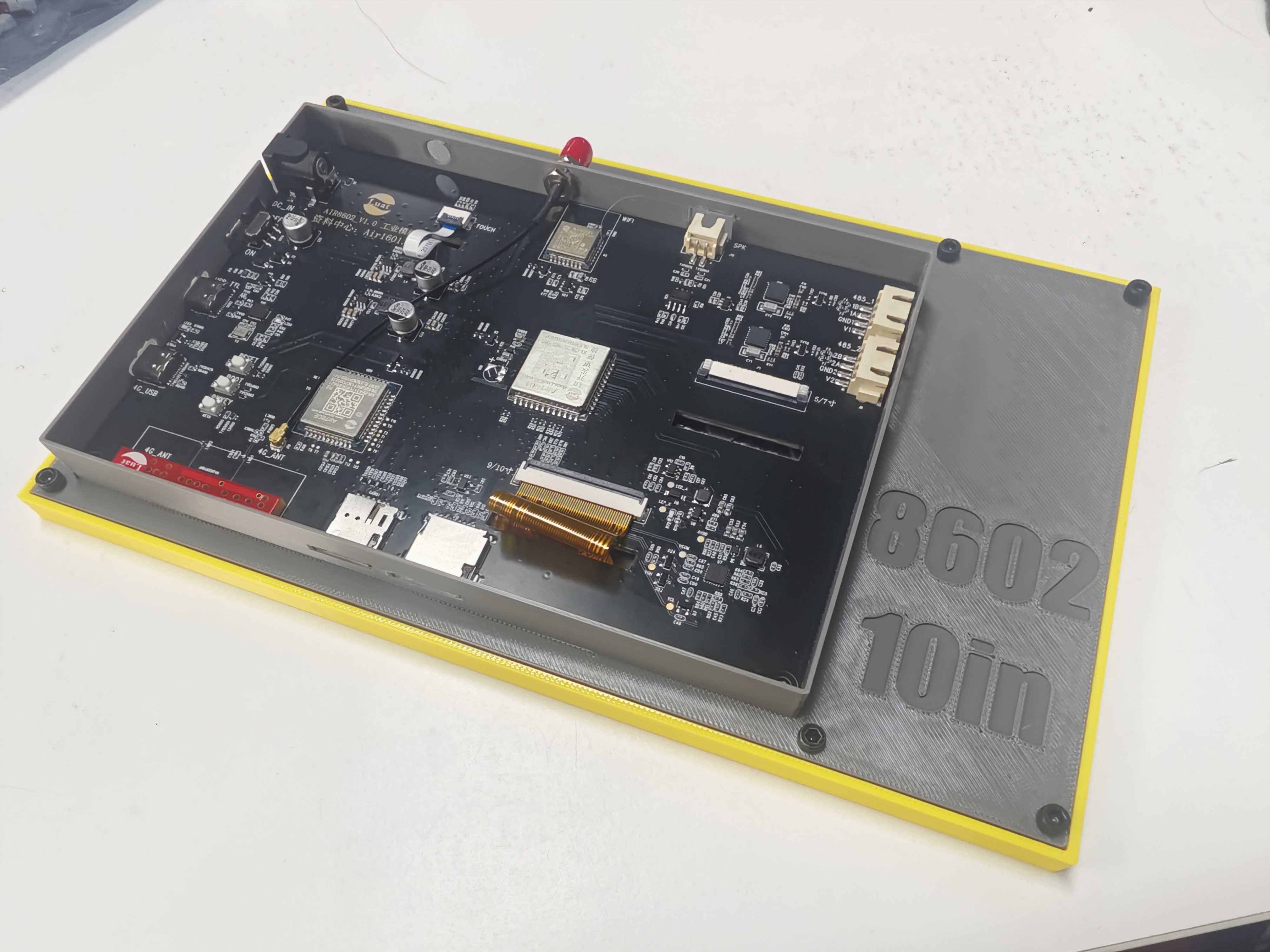

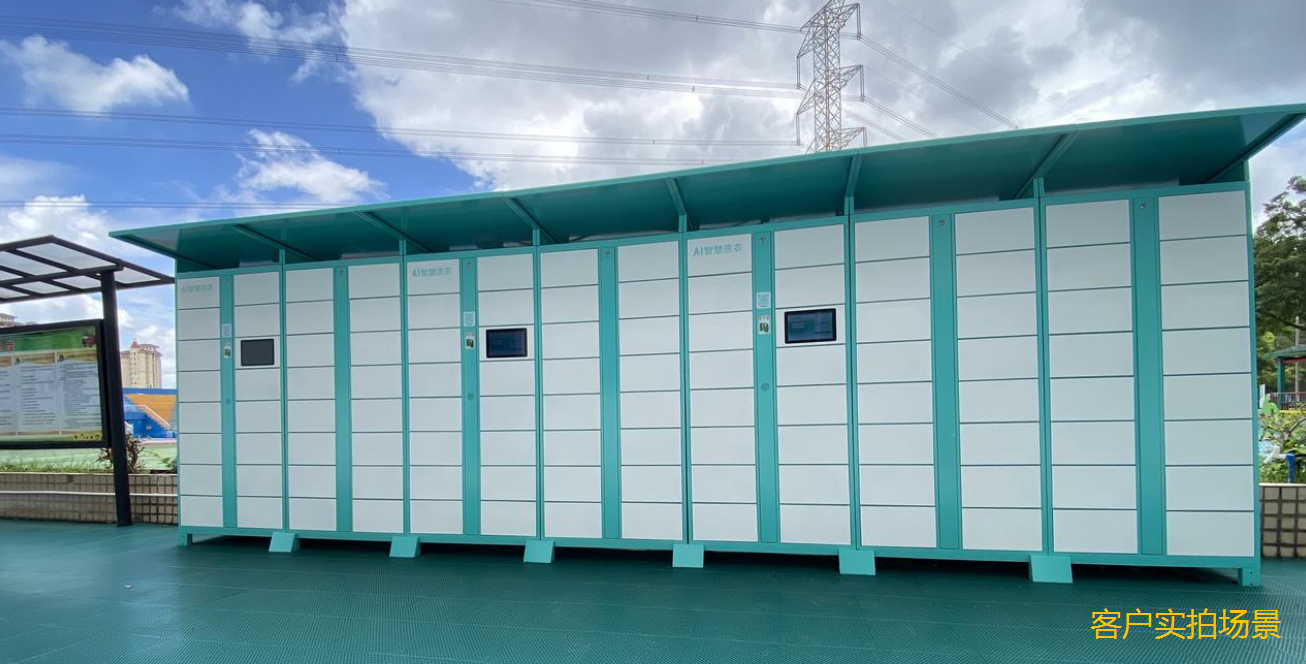

1.1 Air8602寄存柜一体机全貌

1.2 业务功能

大屏交互：支持 7/9/10 寸触控显示屏，屏幕出厂调试完成，无需客户做屏幕适配。
通信方案：4G、WiFi 通信版本可按需选择
身份鉴权：可外接读卡器，支持 IC 卡、身份证刷卡开门鉴权。
运行表现：整机功耗低，业务响应速度快，适合设备 7×24 小时长期不间断运行。
业务对接：预置寄存柜基础业务固件，开箱可跑通标准流程；支持对接客户自有 API 与前端页面，实现业务定制。
设备运维：支持远程 FOTA 升级、云端状态监控、故障告警，大批量设备降低现场运维成本。
外设适配：对接柜锁、读卡器、各类柜体传感器，实现开锁、门状态检测等柜体基础动作。

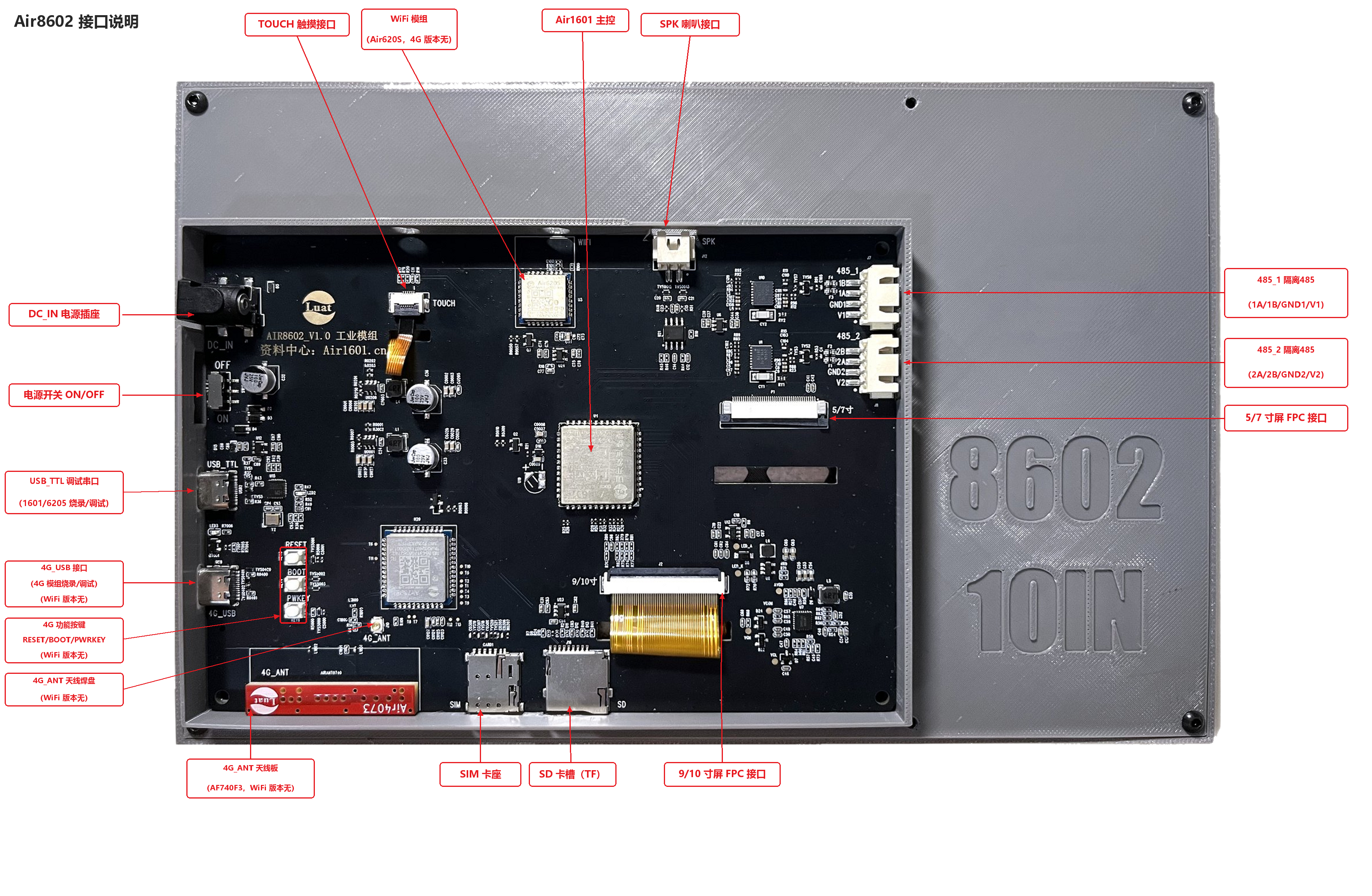

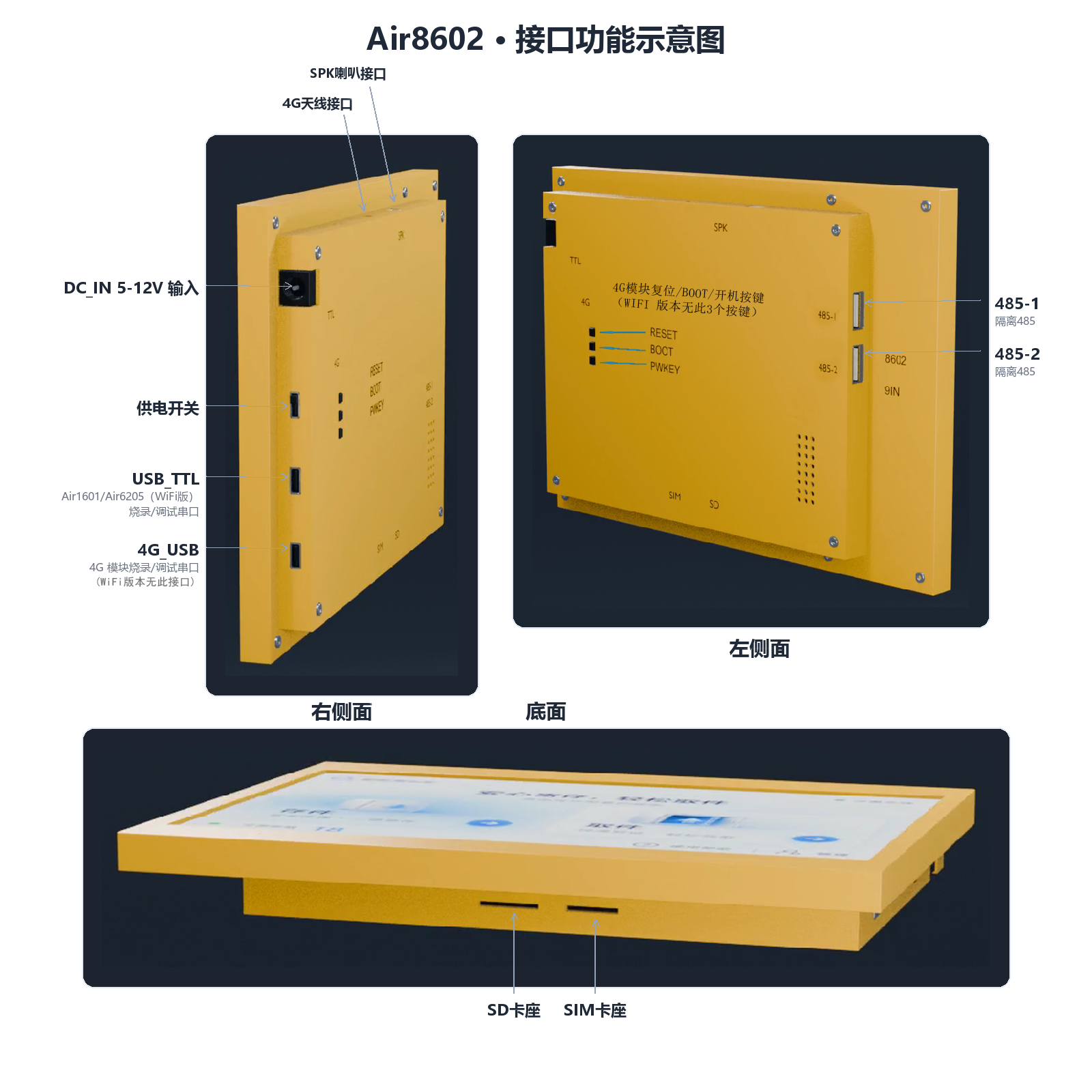

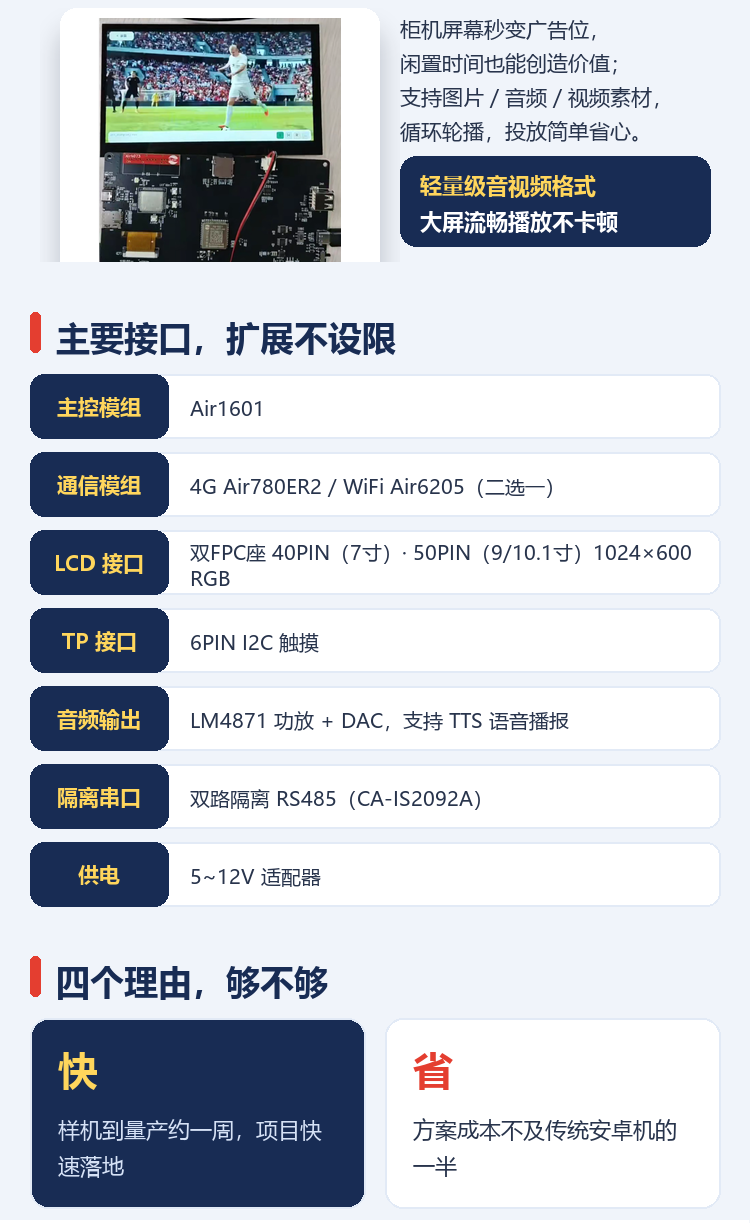

1.3 主要接口

Air1601 主控模组
4G 模组 Air780ER2（与 WiFi 二选一）
WiFi 模组 Air6205（与 4G 二选一）
LCD 接口：双 FPC 座（40PIN 7寸，50PIN 9/10.1寸）1024*600分辨率RGB屏
TP 接口：6PIN I2C 触摸
音频输出：LM4871 功放 + DAC，支持 TTS
SD 卡座：SPI 模式
双路隔离 RS485：CA‑IS2092A，独立隔离电源、TVS、保险丝、120Ω终端电阻
USB 转串口：CH347F（双串口），A 口烧录 Air1601，B 口烧录 Air6205
4G_USB：用于 Air780ER2 烧录
按键：4G_PWRKEY、BOOT_4G、RESET_4G
天线：板载 4G 天线、IPEX 座、WiFi 天线
SIM 卡座：Micro-SIM
电源输入：5~12V 适配器

1.4 适用场景

不需要人脸识别，以刷卡、触屏操作为主的各类智能柜体：

寄存柜、换电柜
工具管理柜、物料档案柜
工地储物柜、景区行李寄存柜
酒店自助保管柜

可部署于商场、物业、工厂、校园室内，也适配社区半户外环境。

1.5 交付方式

整机一体机交付：PCBA + 屏幕 + 外壳整套交付，到手直接组装上线，适合新项目快速落地。

1.6 软件定制

模组预置标准寄存柜演示固件。

您可以直接使用我们开放的源码，借助 AI 工具自主修改，适配您的业务逻辑；

若您不想自行开发，也可提供业务 API 接口、HTML 前端页面，由我们基于现有固件做适配开发，对接您的业务流程。

1.7 使用约束与选型提示

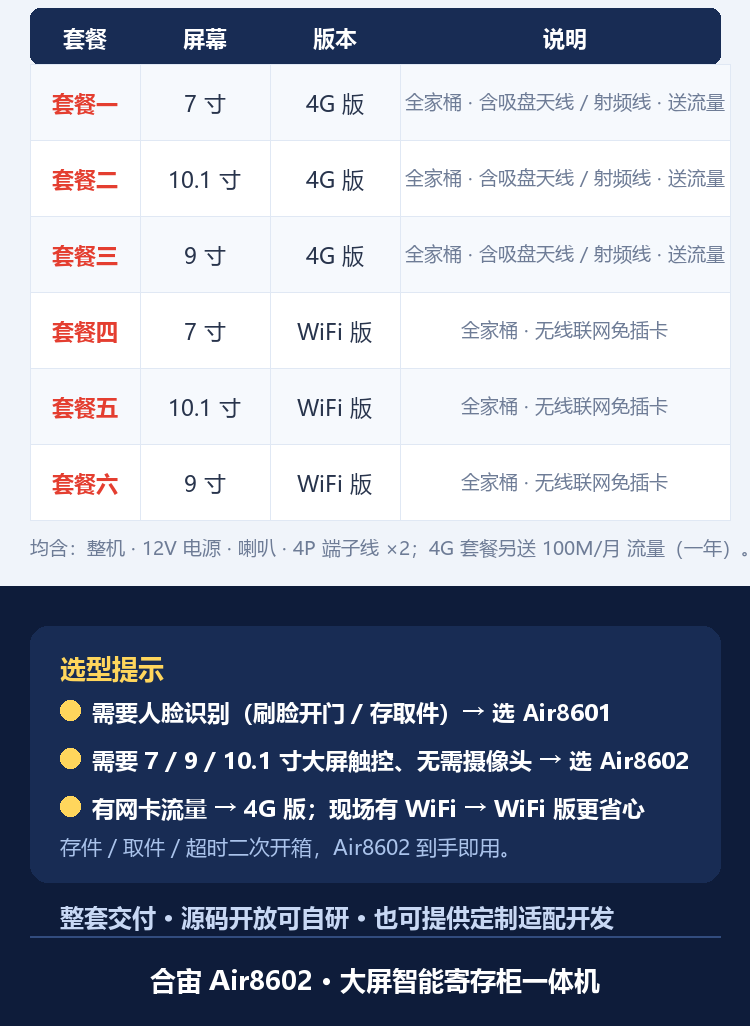

4G、WiFi 两个通信版本按需选型。
本型号无内置人脸识别摄像头，如需刷脸开门，请选用 Air8601。

Air8601 与 Air8602 主要差异对比

对比项	Air8601	Air8602
定位	人脸识别智能柜	大屏智能柜
屏幕	7寸（1024×600）	7/9/10寸（1024×600）
RS485	1路（非隔离）	2路隔离RS485
摄像头	UVC USB摄像头（标配）	无
I2C接口	1路	无
UART接口	1路	无
USB转串口芯片	CH343	CH347F（双串口）
音频	支持	支持

二、出厂固件

1，固件之一；

模组：Air1601
固件：DEPOSIT_CABINET_001.999.001_LuatOS-SoC_V1027_Air161_101.soc

说明:

在写这篇文档时的版本号为：DEPOSIT_CABINET_001.999.001_LuatOS-SoC_V1027_Air161_101.soc

固件会根据不同阶段对应用场景的不同理解进行及时迭代，所以有可能在你使用时此版本已非最新版本，请根据下面源码地址中的源码随时更新；

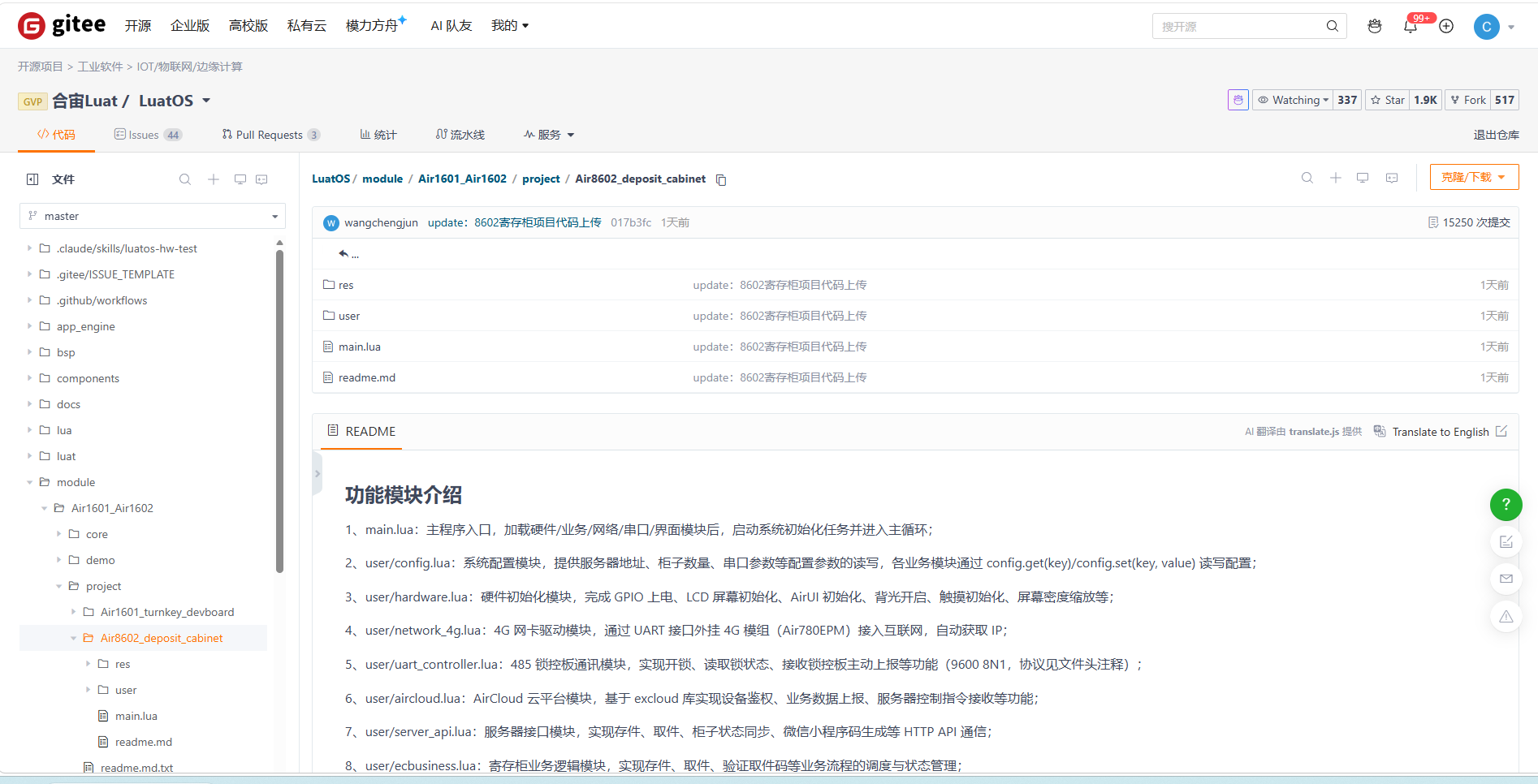

2，源码地址；

= https://gitee.com/openLuat/LuatOS/tree/master/module/Air1601_Air1602/project/Air8602_deposit_cabinet

三、板载硬件电路说明

详细原理图可参考：AIR8602_V1.0_20260729_2230.pdf

Air8602 尺寸为 156×107mm，各功能模块说明如下：

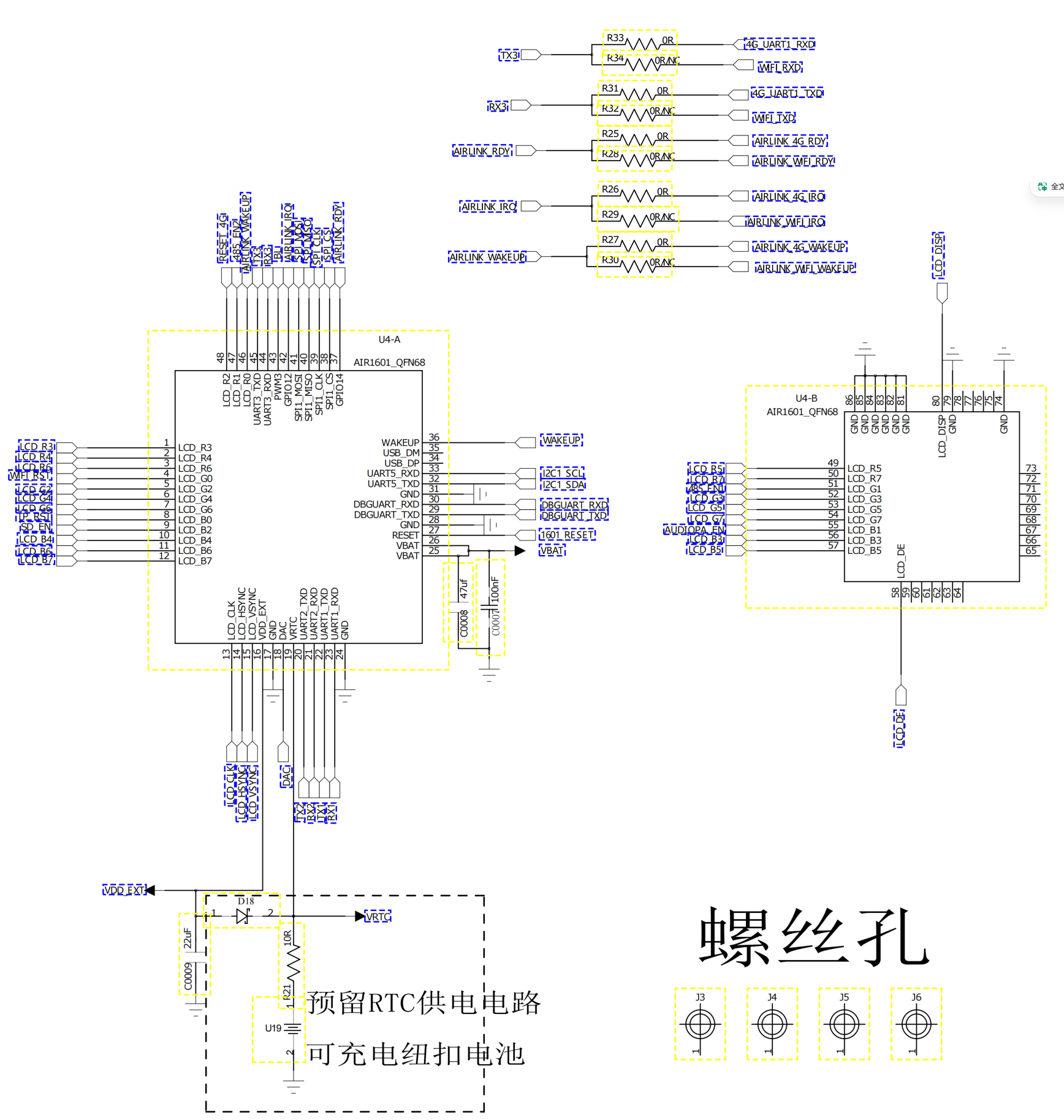

2.1 Air1601 主控模组

Air1601 为本板的主控 MCU 模组，承担业务逻辑运算、UI 渲染、外设调度、协议处理等全部业务工作。

2.2 通信模组（4G/WiFi 二选一）

注意：Air780ER2 4G 模组与 Air6205 WiFi 模组为二选一选配，不可同时使用。

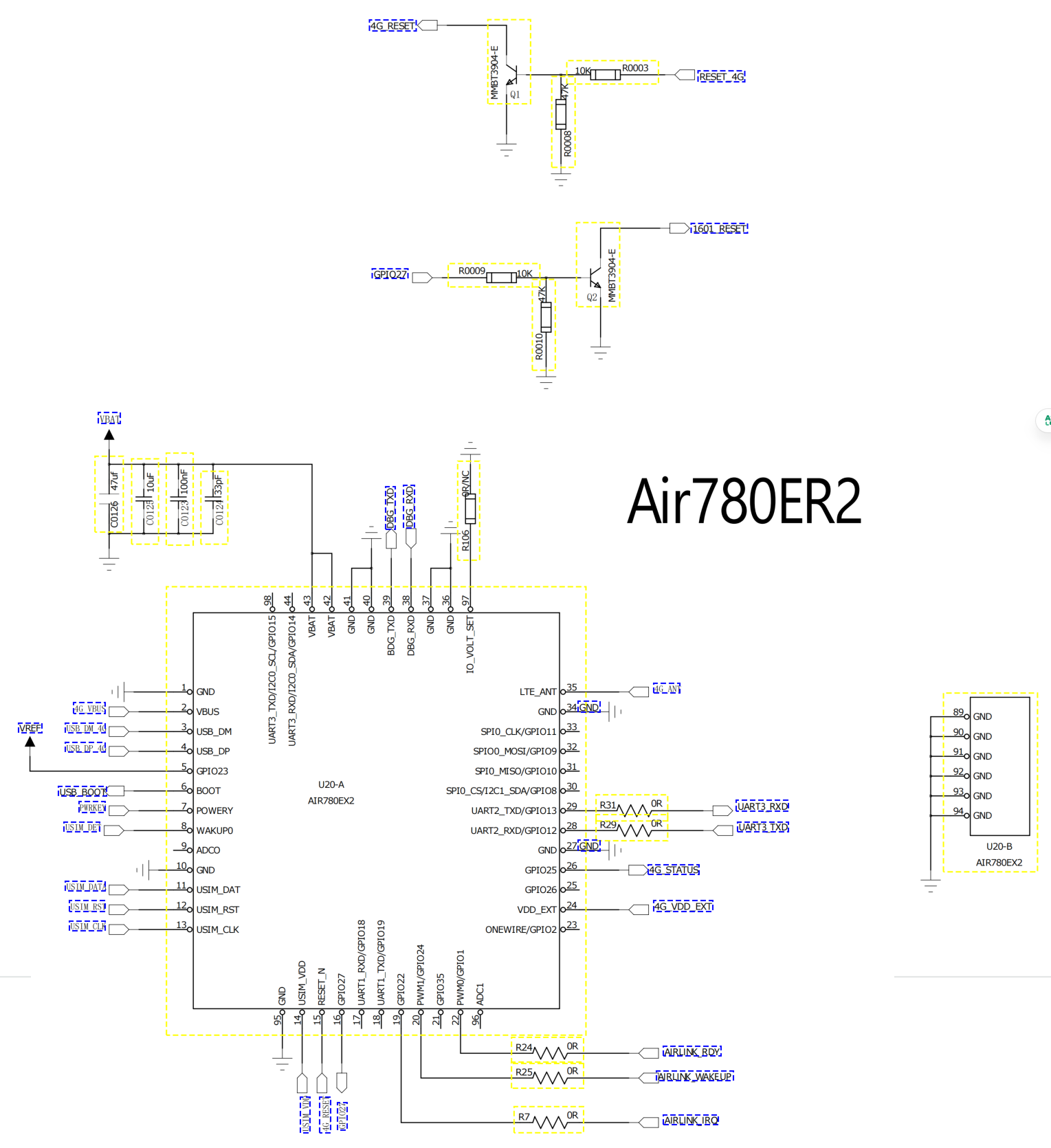

2.2.1 Air780ER2 4G 模组

通过 Airlink over UART 与主控 Air1601 通信，提供 4G 蜂窝网络，实现联网数据交互、FOTA 远程升级、设备在线监测、故障告警等功能。板载 Micro‑SIM 卡座，同时引出 IPEX 一代天线座，可外接 FPC 天线、棒状天线。

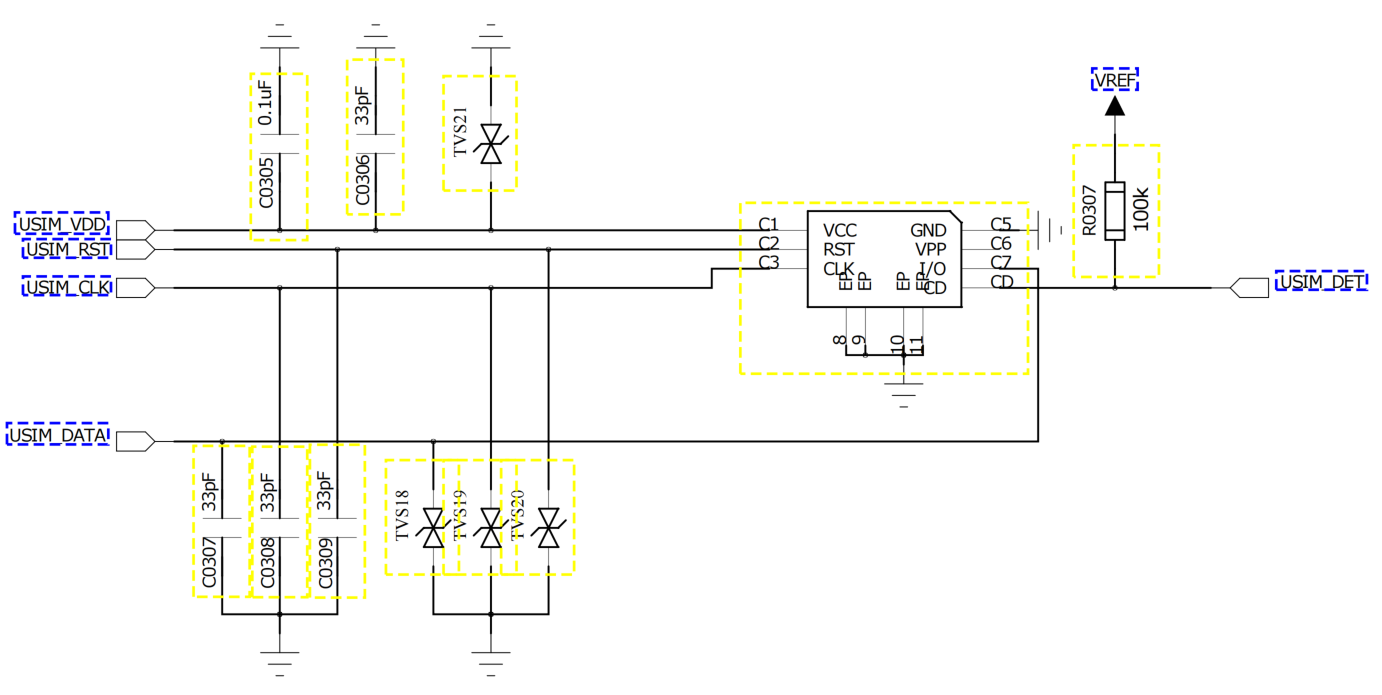

板载MicroSIM卡座

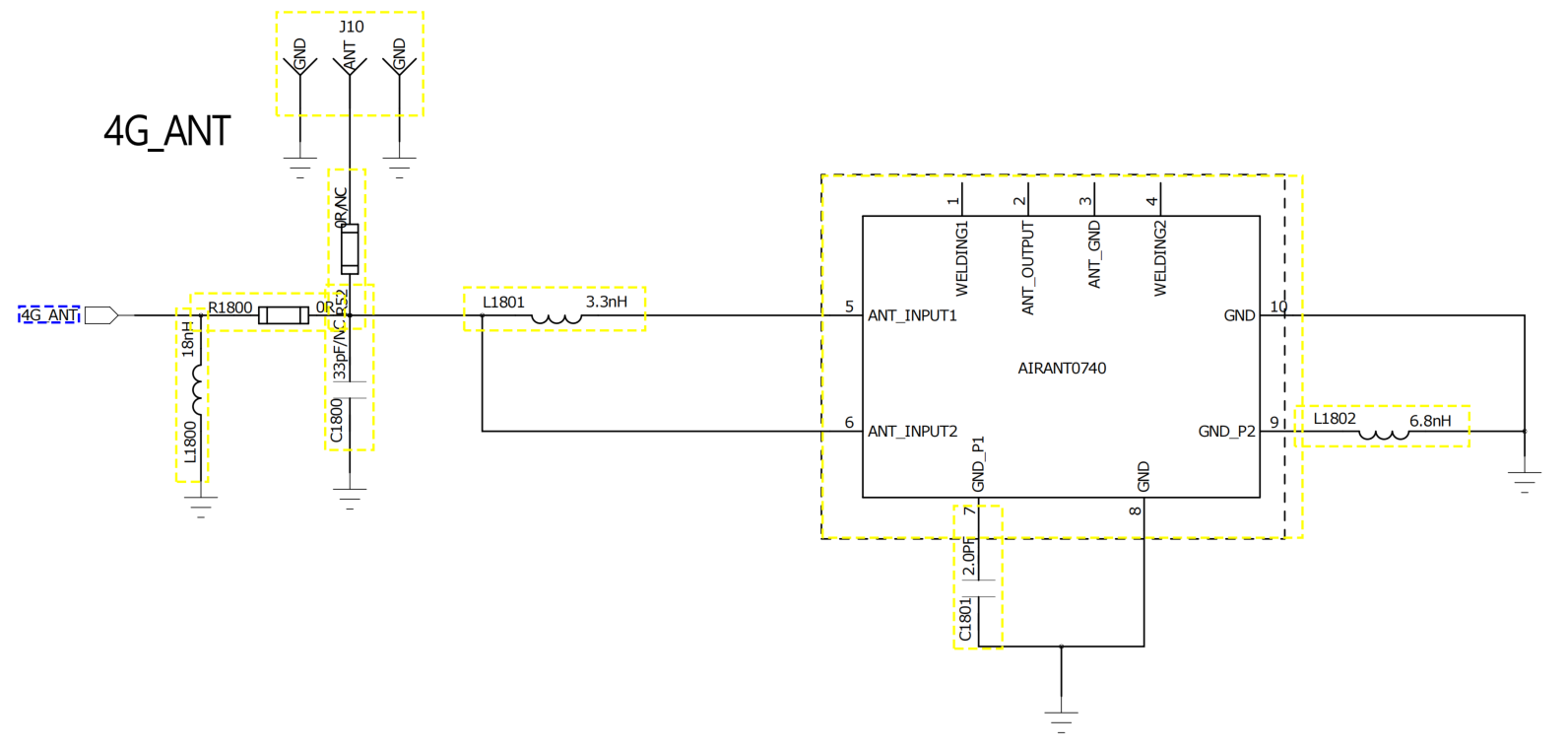

** 4G天线IPEX一代座子：**

Air780ER2可以通过IPEX一代座子外接天线，可以是FPC天线，也可以是棒状天线等各种形式的外接天线；

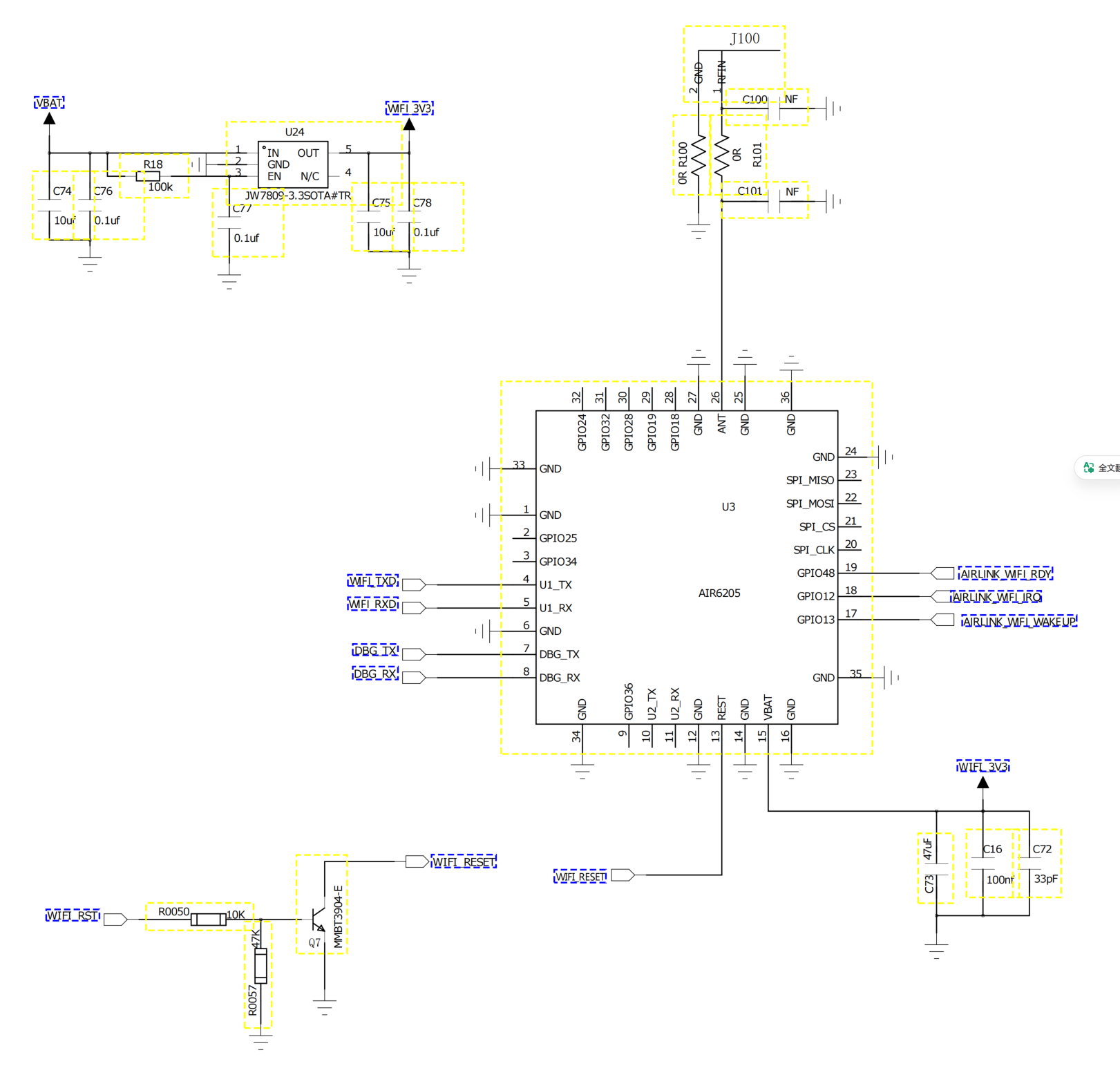

2.2.2 Air6205 WiFi 模组

通过 Airlink over UART 与主控 Air1601 通信，提供 2.4G WiFi 无线网络，完成业务数据上传、FOTA 远程升级、设备云端监测及故障告警等功能。

2.3 LCD 与触摸接口

2.3.1 LCD 显示接口

支持 40PIN 排线 7 寸、50PIN 排线 9 寸 / 10.1 寸，分辨率 1024×600 RGB 屏幕；

硬件接口 RGB888，软件输出为RGB565 高位对齐，释放 GPIO 资源给外设使用。

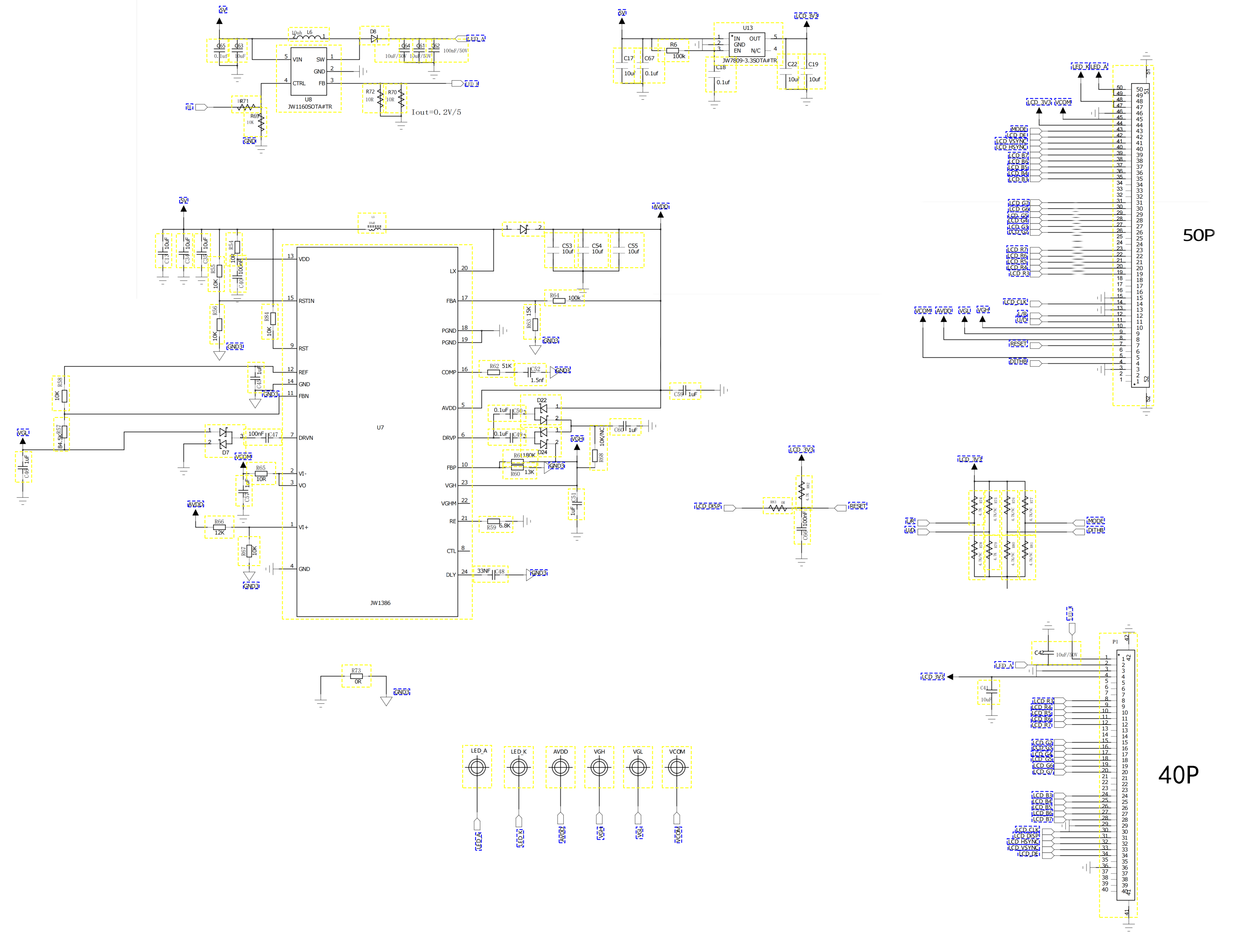

板载完整 LCD 电源电路，可输出 VGH:18.5V、VGL:-8.2V、AVDD:9.6V、VCOM:4.2V，直接给 RGB 液晶屏提供驱动电压。

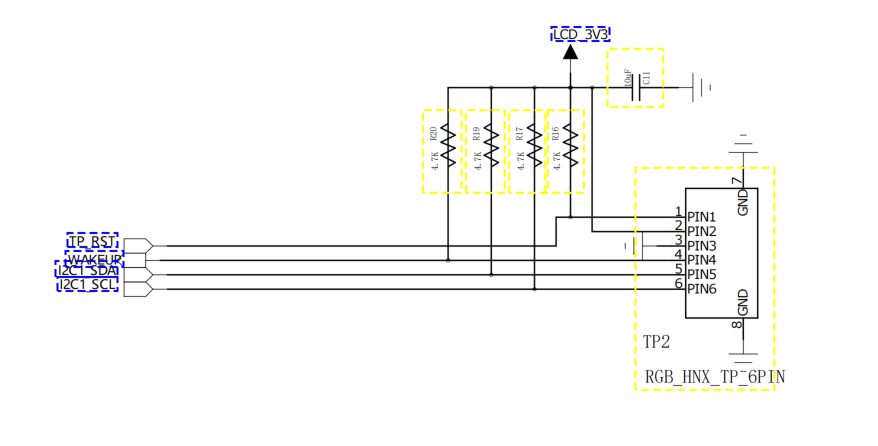

2.3.2 TP 触摸接口

6PIN I2C 触摸接口，包含 I2C 通信、触摸中断 TP_INT、触摸复位 TP_RST，供电与 RGB 屏 VDD 共用。

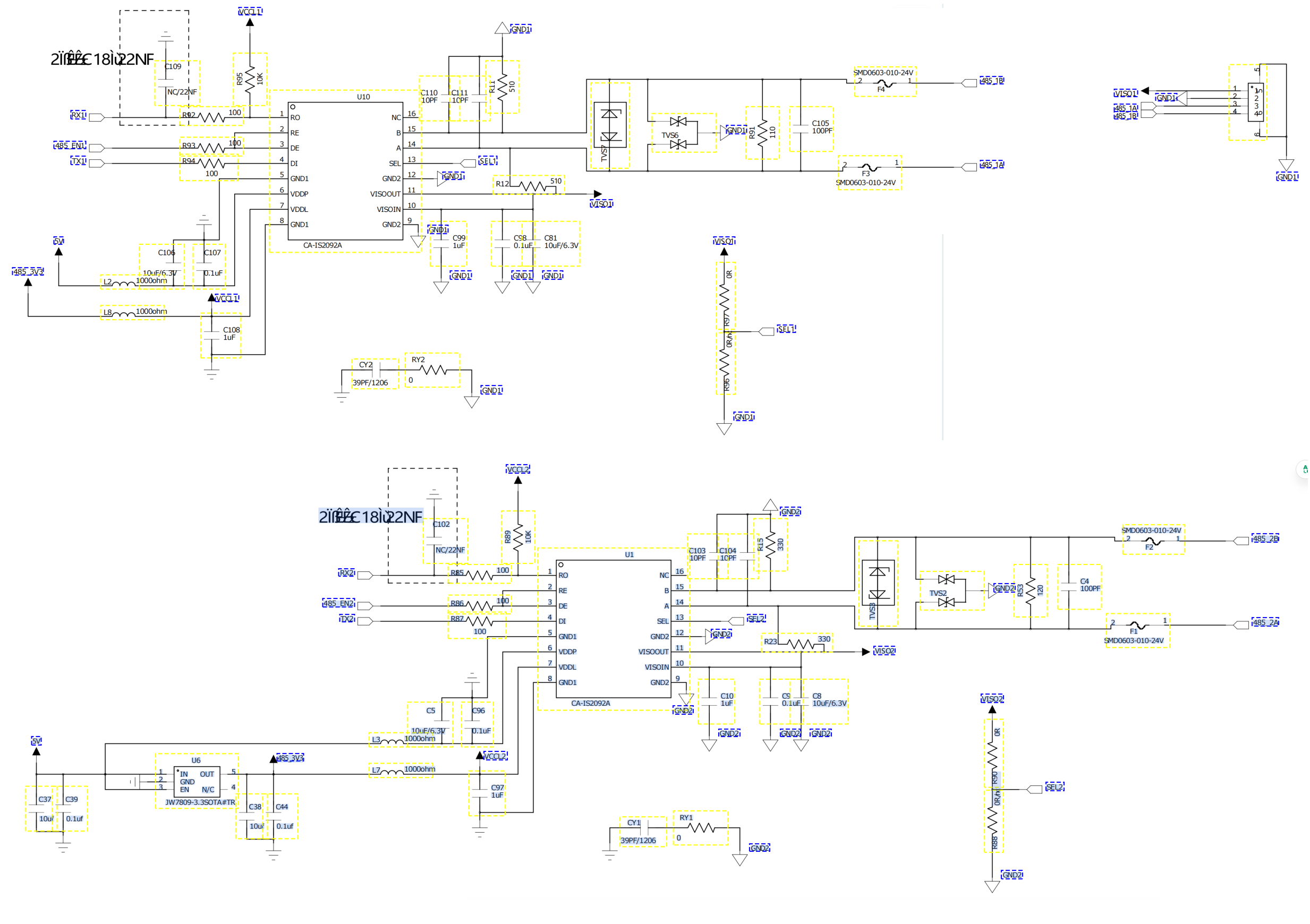

2.4 双路隔离 RS485 接口

板载 2 路 CA‑IS2092A 隔离 RS485 收发器，每一路具备独立电源隔离、信号隔离；总线端增加 TVS、防护电阻、滤波电容，具备 ESD 与浪涌防护，总线自带 120Ω 终端电阻。可直接对接电控柜锁、读卡器、各类柜体传感器，满足寄存柜多路外设驱动需求。

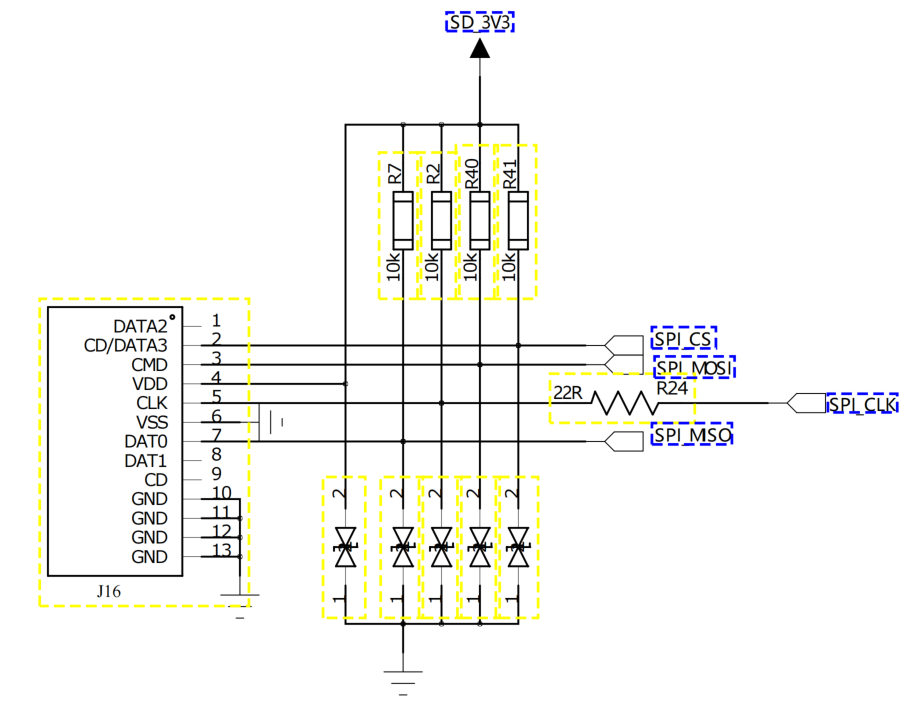

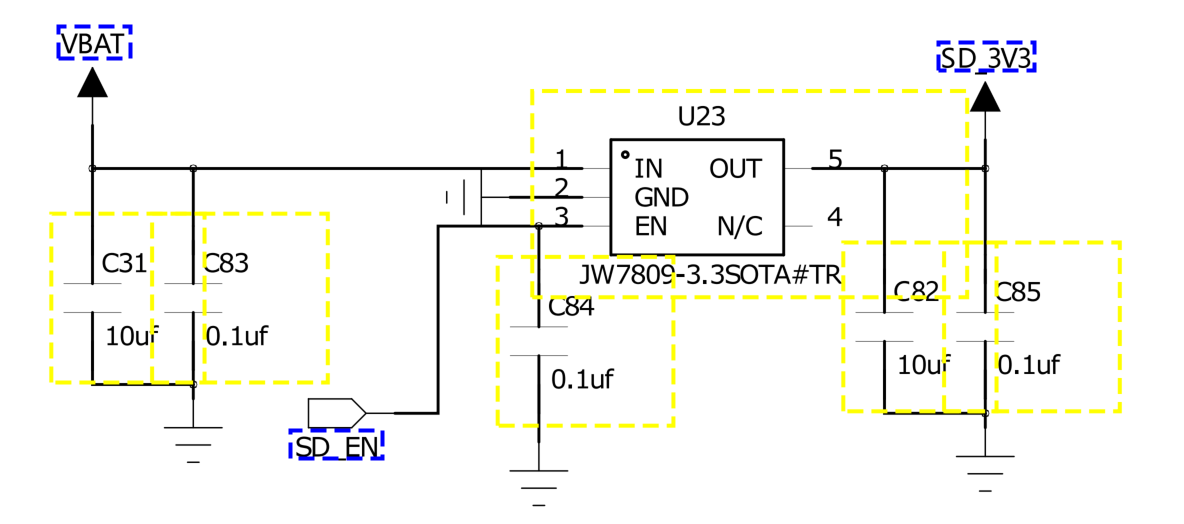

2.5 SPI _ SD 卡卡座

板载 SD 卡插座，采用 SPI 驱动 SD 卡，用于本地日志、图片、音视频等数据存储。

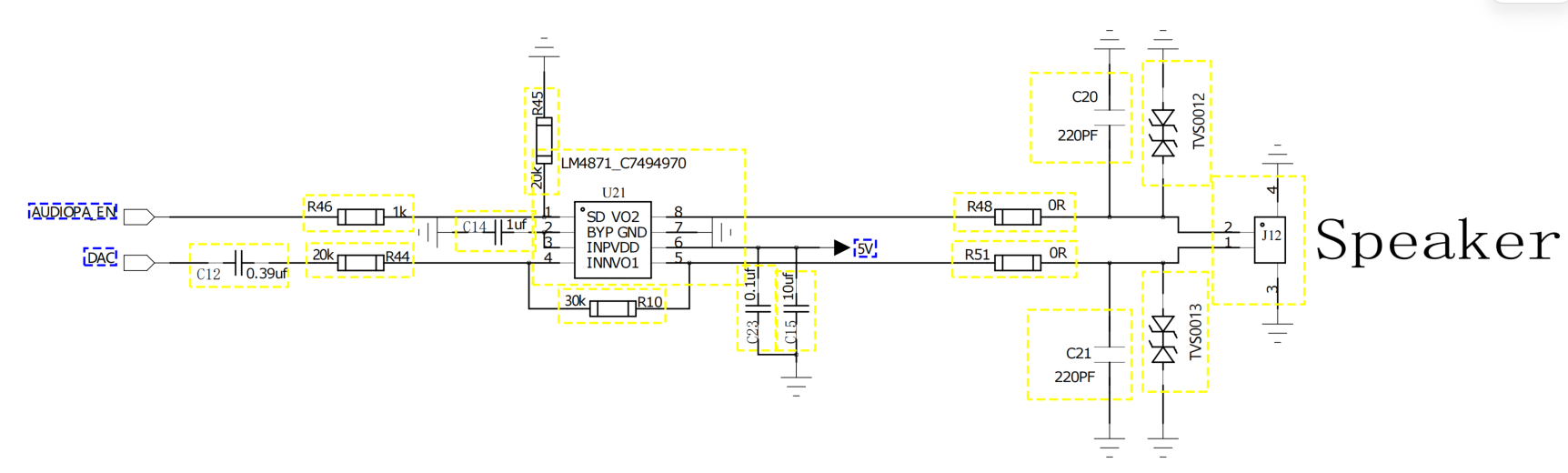

2.6 音频输出电路

板载 LM4871 音频功放芯片，由主控 DAC 输出音频信号；功放输出可直接驱动外接喇叭，支持 TTS 语音播报、操作提示音、故障告警语音播放。

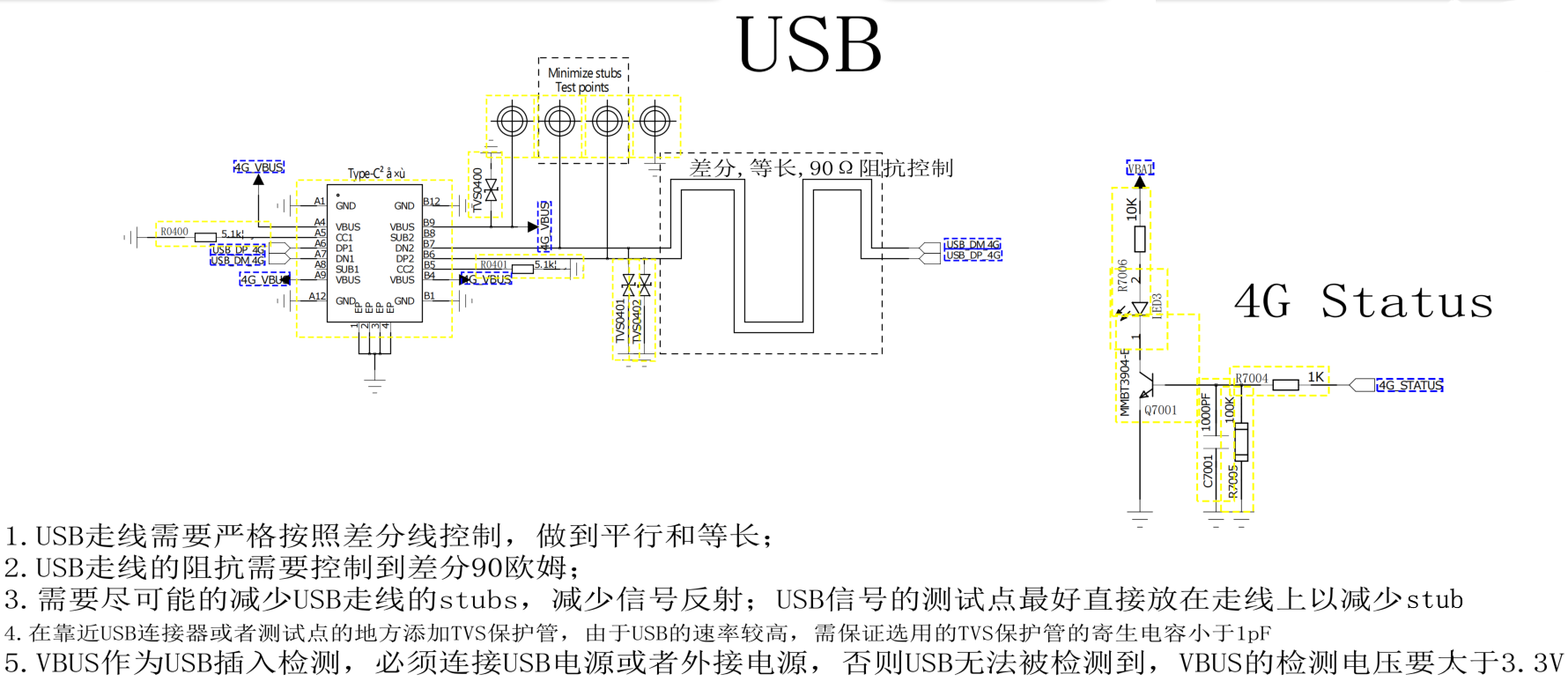

2.7 USB 下载调试电路

采用 CH347F 双串口 USB 转芯片：

A 口用于 Air1601 主控程序烧录调试；

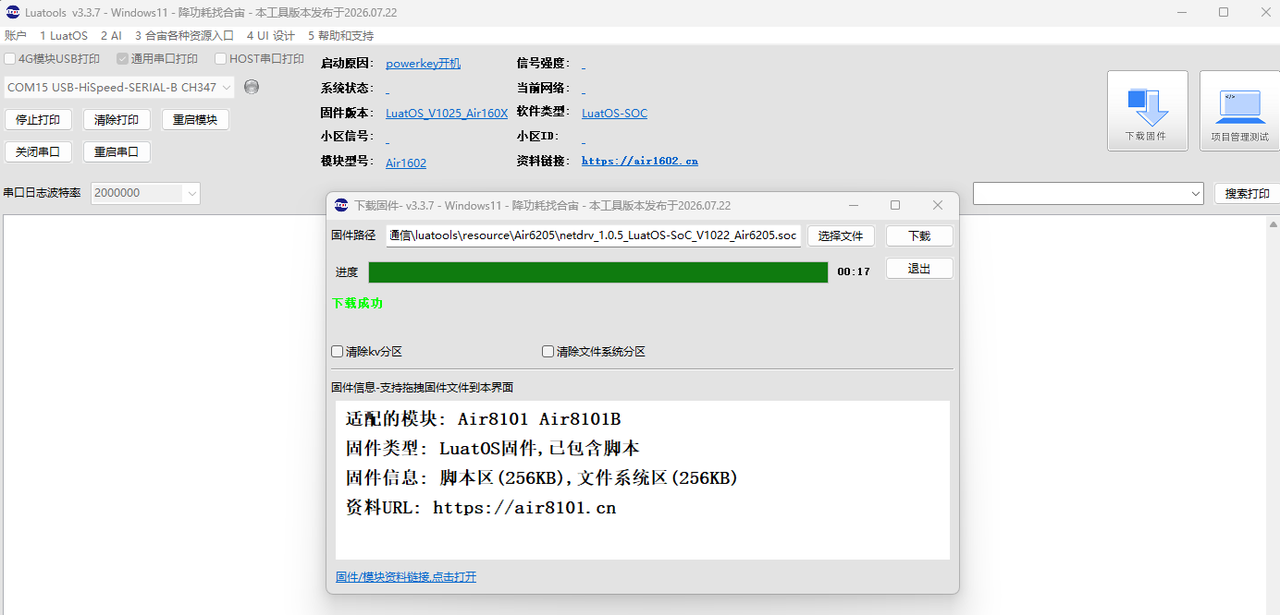

B 口用于 WiFi 模组 Air6205 烧录；

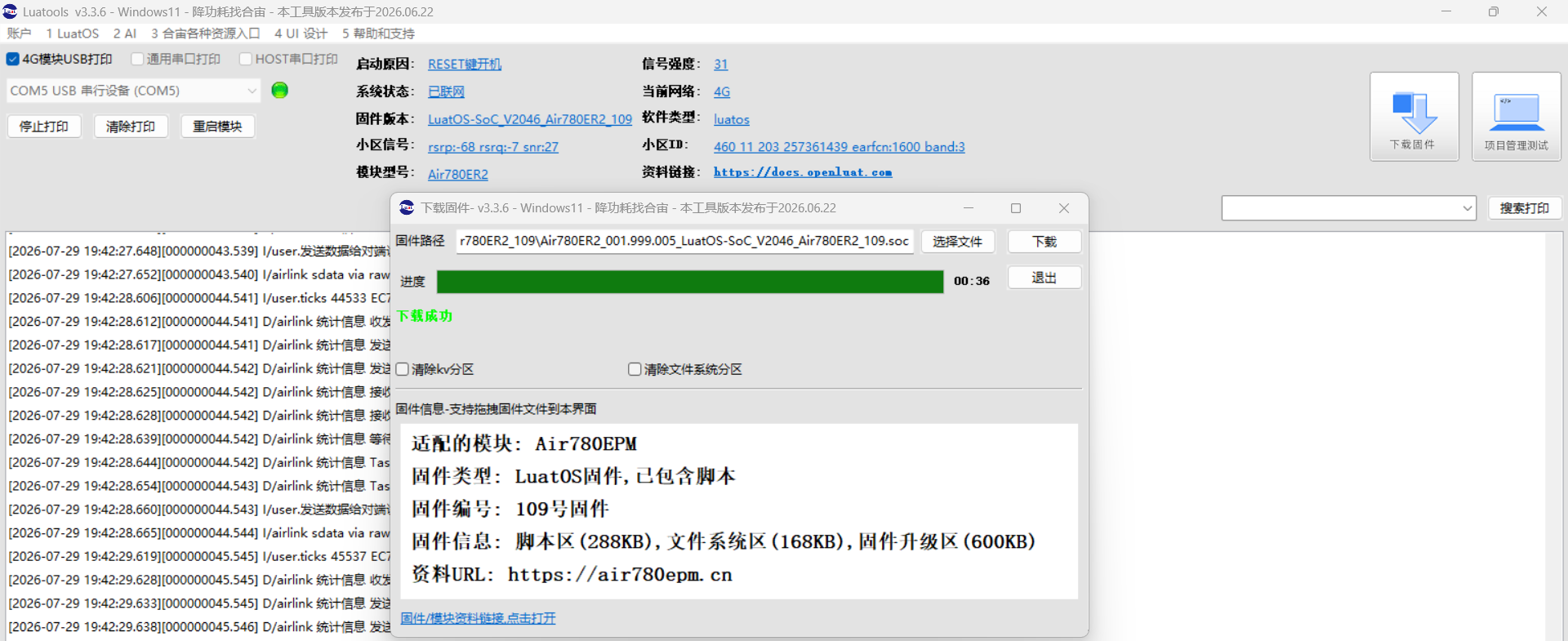

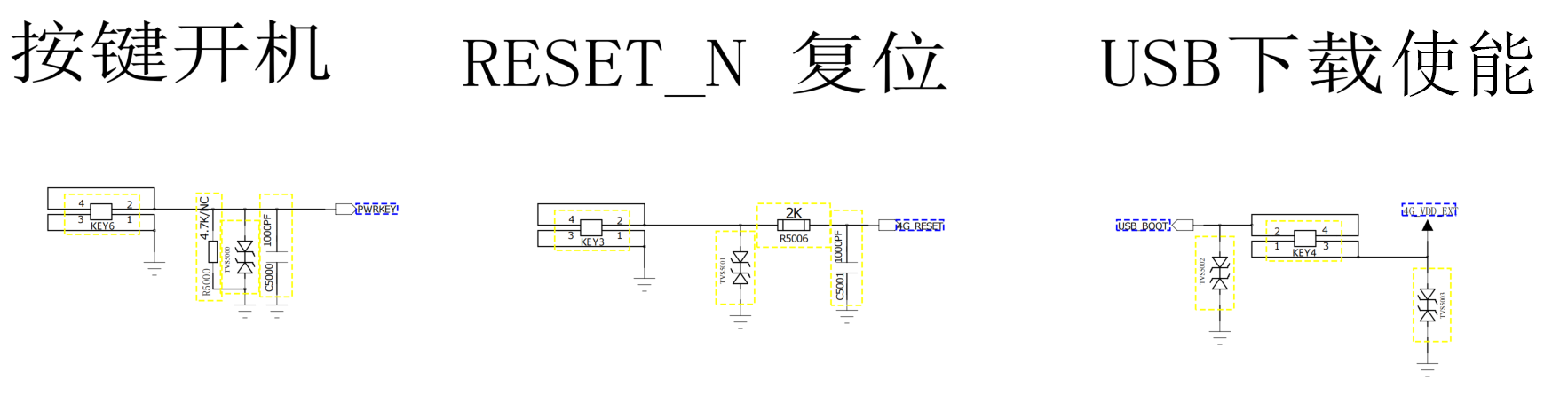

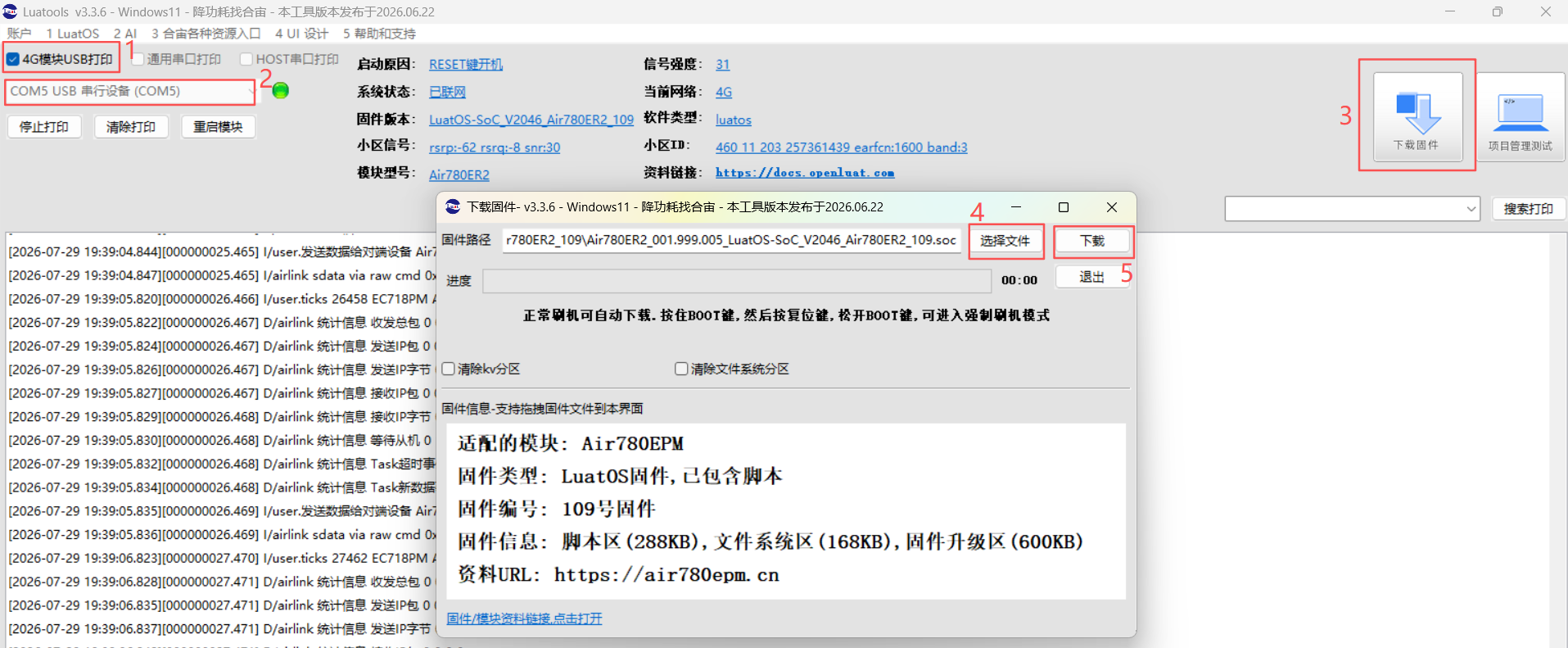

另外独立 4G_USB 接口用于 Air780ER2 烧录。板载硬件按键：4G_PWRKEY、BOOT_4G、RESET_4G，用于 4G 模组的上电、启动、复位控制。

注意：

使用DBG_UART 下载程序时，需确保除DBG_UART外的其余串口无信号输入，避免外部信号干扰，导致程序下载失败。

Air8602 使用CH347F USB转串口芯片下载软件,注意安装对应驱动：CH347F 驱动程序

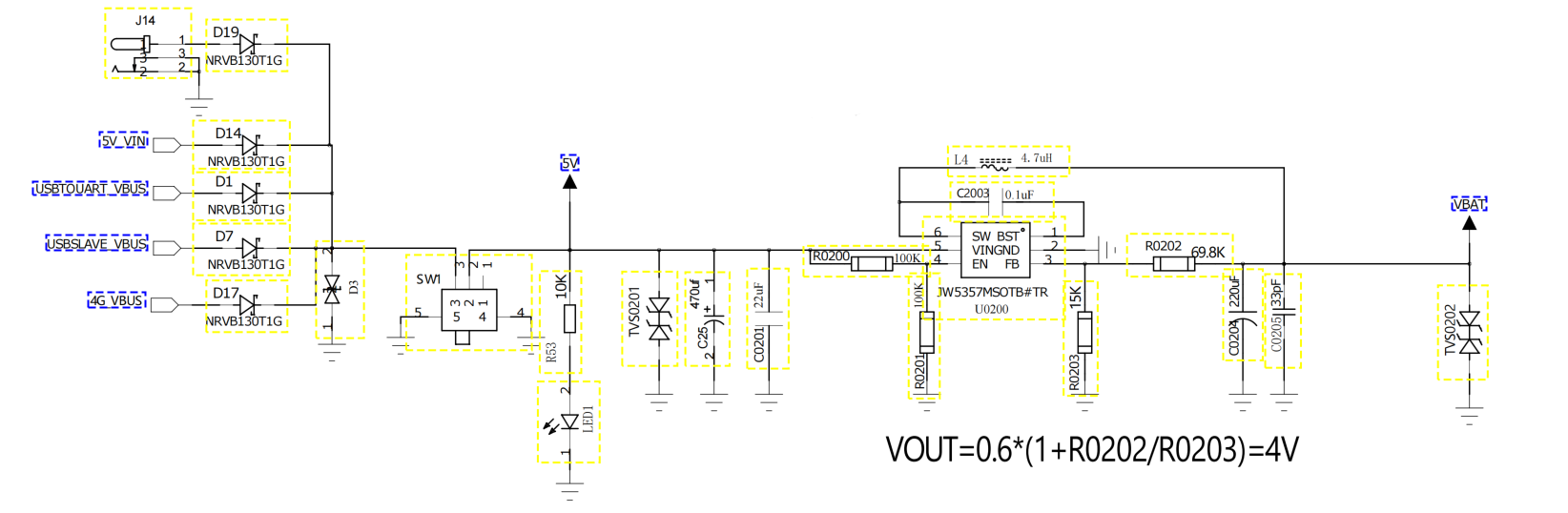

2.8 电源输入电路 VIN

Air8602板载DC-DC采用的是杰华特公司的JW5357开关电源芯片，它的最大输出电流在3A，同时输入电压范围4.5V~18V。

注意C47的选型要根据输入电压来选择耐压值。

如果输入电压大于12V需要在输入端再加一颗470uF的电解电容。

Air8602 整机 VIN 推荐工作 5‑12V，输入电容按实际电压选型耐压。

Air1601内置3.3V LDO为芯片供电，此LDO即为PIN16：VDD_EXT

杰华特降压DCDC芯片JW5357规格书如下；

JW5357HFM_Datasheet_R0.8_EN_20240130.pdf

四、下载和调试

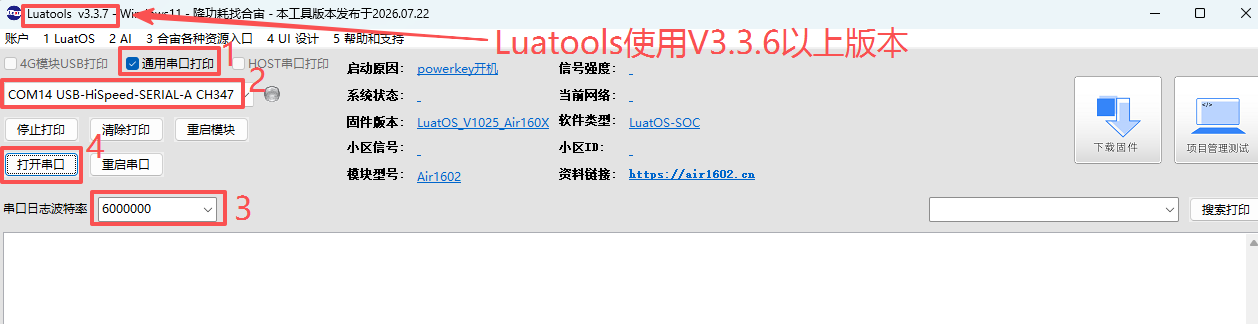

4.1 烧录 Air1601 固件

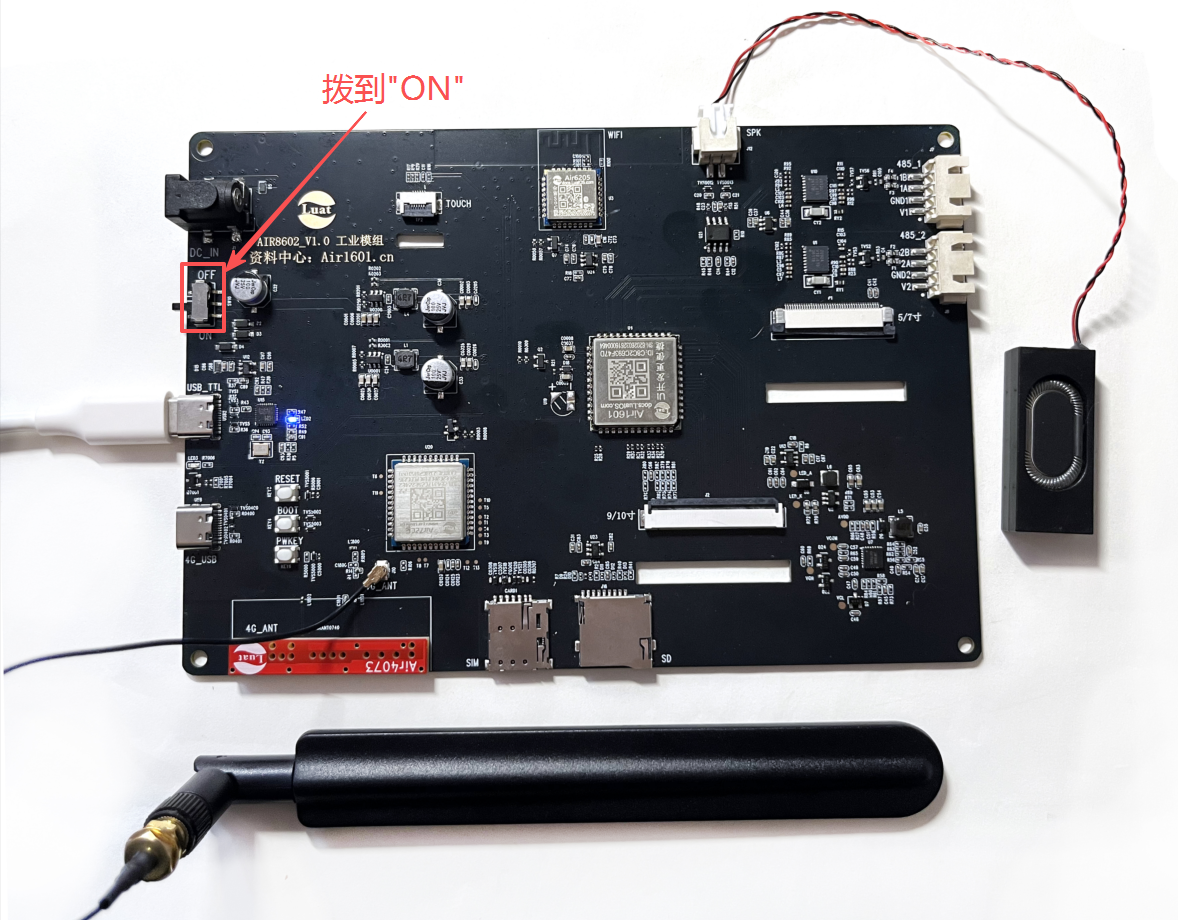

将电源开关拨到"ON"

通过串口烧录方式，烧录项目文件到Air1601

使用 type-C 数据线一端连接Air8602 USB_TTL 接口，另一端连接电脑 USB 接口，通过电脑的USB 接口直接给Air8602供电。当有外部供电时，电源指示灯会亮起，表示已上电。

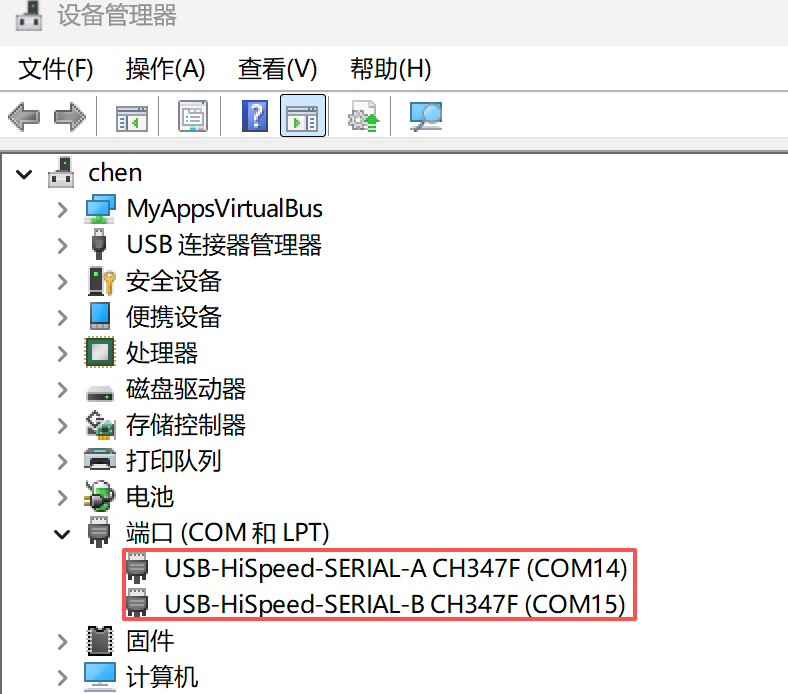

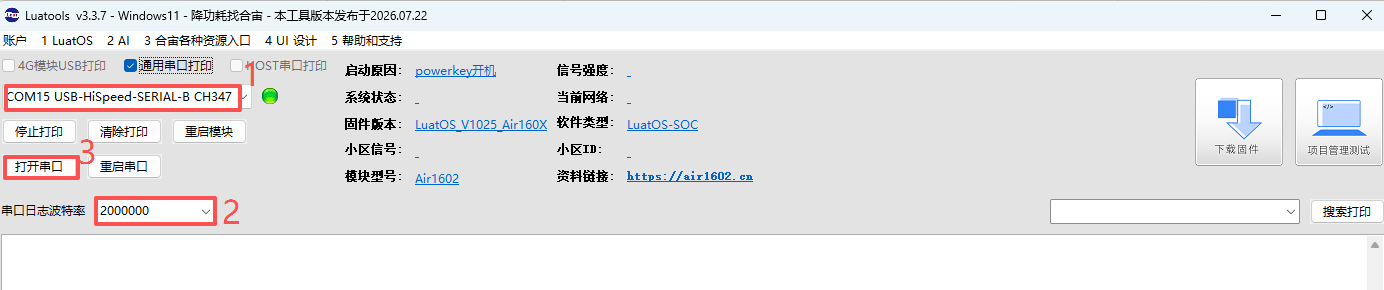

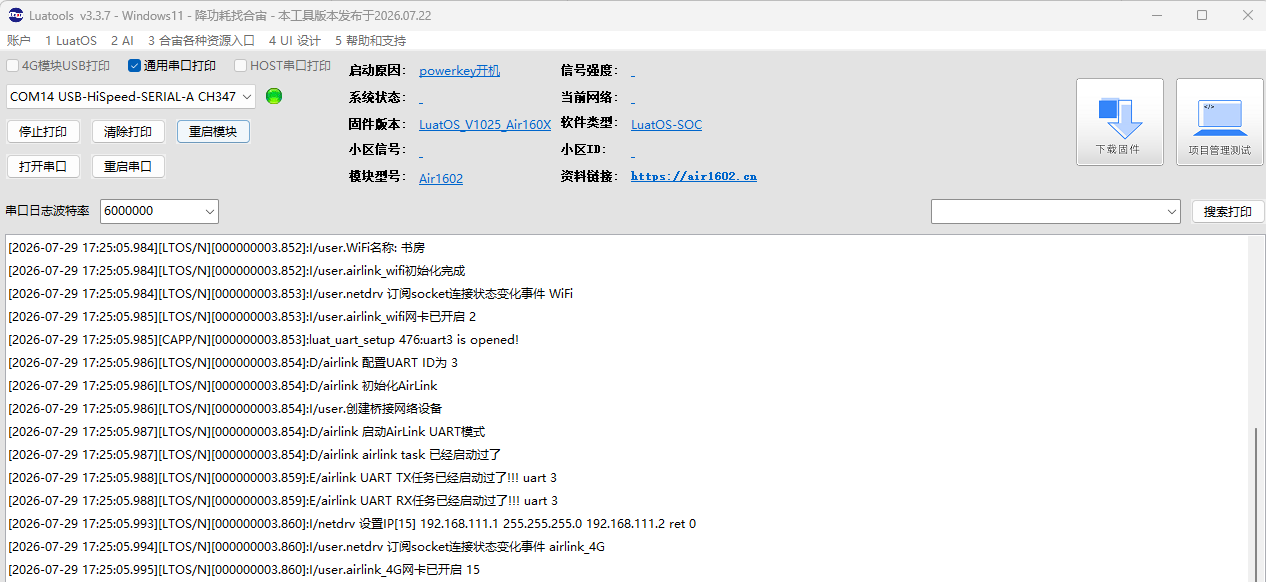

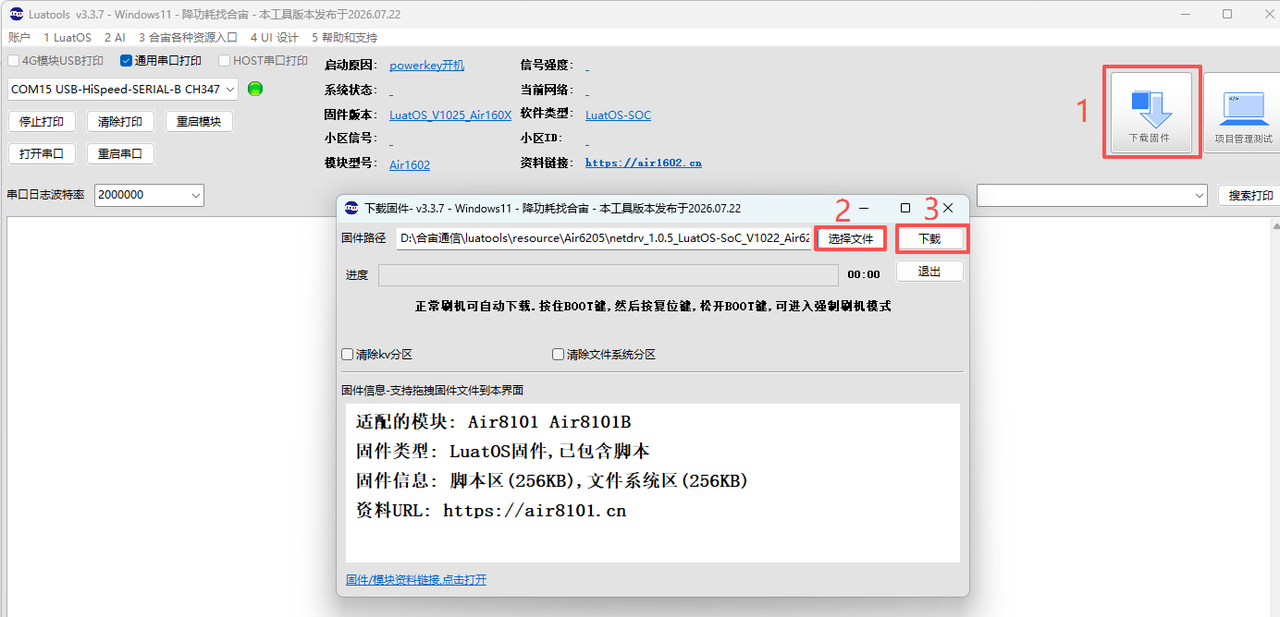

USB成功连接电脑后，电脑的设备管理器可以看到"USB-HiSpeed-SERIAL-A CH347F (COM14) "和"USB-HiSpeed-SERIAL-B CH347F (COM15)“两个端口，其中USB-HiSpeed-SERIAL-A CH347F (COM14)串口用于烧录 Air1601 模组固件，USB-HiSpeed-SERIAL-B CH347F (COM15)串口用于烧录 Air6205 模组固件。若未识别到端口，请先安装 CH347F 驱动程序。
