Air1603 硬件开发资料

版本：V1.3 文档交付版　编写日期：2026-09-27

作者：陆相成 Codex

修订记录

版本	日期	修订内容
V1.3	2026-09-27	正文独立说明Air1603，删除其他模组的型号对照、物理管脚编号和推荐内容，保留必要的参数确认与设计注意事项
V1.2	2026-09-27	统一使用PIN01～PIN64，更新带编号管脚图及正文、映射表中的管脚标注
V1.1	2026-09-27	按确认的逆时针规则补充PIN01～PIN64：左边最上方为PIN01，上边最左侧为PIN64；同步管脚映射与编号说明，保留其余现有内容
V1.0	2026-09-27	完成独立正文及64脚功能映射；完成配图、本地引用及交付一致性检查

产品介绍；

Air1603 是合宙 MCU 模组，采用 Air1101 MCU 芯片；

Air1603 的四周均为 LCC 邮票孔，便于焊接与检查，适用于需要显示、触摸、外设控制及通信扩展的产品。

0.1 Air1603 硬件规格

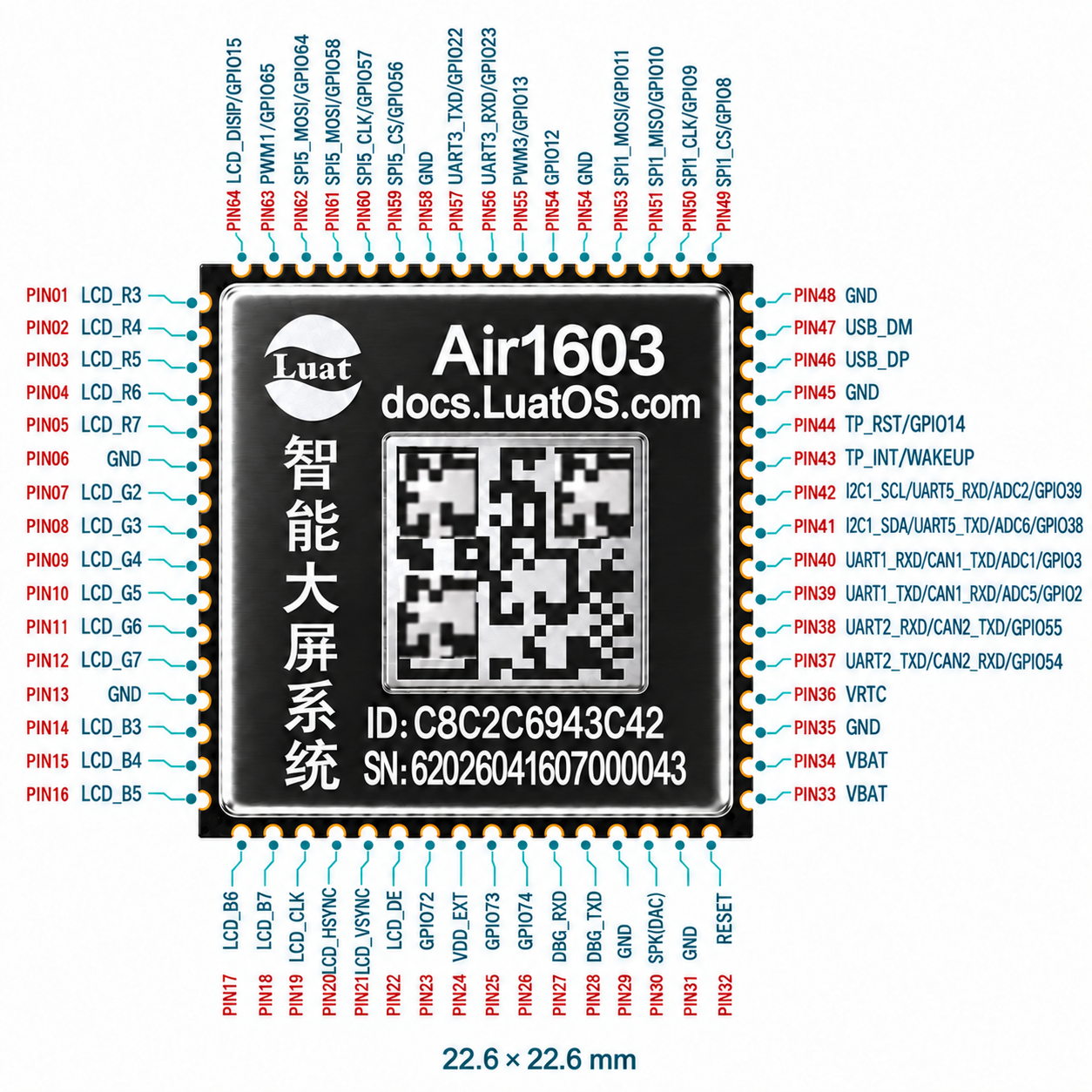

▲ Air1603 硬件引脚图：LCD RGB 接口 / SPI / UART / I2C / USB / 音频 / 电源 全引脚定义

• 内核：Air1101主控芯片 ARM Cortex-M7 @ 500MHz (带 FPU)

• 存储：Flash 18MB + RAM 16MB (另有高配版 32MB RAM)

• 显示：RGB565，最大 1200×600 分辨率，2D 加速 + JPG/PNG 硬解

• 摄像头：UVC 协议 USB 摄像头，最高 100 万像素 (1280×720)

• 接口：CAN / UART / SPI / I2C / PWM / ADC / DAC / USB 2.0，支持 45 个可编程 IO

• 封装：22.6mm × 22.6mm × 3.2mm，LCC 邮票孔封装

• 温度：-40℃ ~ +85℃ 工业级

• 升级：UART 本地升级 + FOTA 远程升级 (可搭配 Air780 系列/6205 系列/6208/5101/530 等 4G/WiFi/BLE/GNSS 模组引擎)

• 开发：LuatOS (Lua 5.3) + AirUI，无需搭建编译环境

• 定价：29 元起步

0.2 功能概览

项目	Air1603 功能说明	适用边界
MCU	Air1101	芯片型号不是模组型号
存储	Flash 18 MB、RAM 16 MB	按目标固件和应用合理分配存储资源
LCD	RGB565，配合 AirUI；参考最高分辨率 1200 × 600	帧率随界面、带宽及固件而变
触摸	I2C1，另设 TP_RST 与 TP_INT/WAKEUP	与 UART5、ADC2/6 等复用
USB	一组 USB_DM/DP，参考 USB 2.0 HOST 能力	具体协议和功能取决于目标固件
SPI	SPI1、SPI5，共两组功能相同的 SPI 复用接口	速率、DMA、驱动版本及两路并发约束详见 SPI 专项说明
UART	UART1、UART2、UART3、UART5，共四路业务串口	DBG_UART 单列，不作为第五路业务串口
CAN	CAN1、CAN2	与 UART1/2 复用，需外接收发器
I2C	I2C1	与 UART5 复用
PWM	PWM1、PWM3	不包含 PWM2
ADC	ADC1、ADC2、ADC5、ADC6，共四路，12 位 SAR 架构参考	电压范围、采样性能详见 ADC 专项说明
音频	一路 DAC 模拟输出，外接功放	不包含 I2S 或 I2S 录音能力

网络功能需通过外部器件或模组实现，如 CH390H 以太网控制器、通过 AirLink 连接的通信模组。Air1603 本身不能因为支持网络软件库而被视为内置蜂窝、Wi-Fi 或蓝牙射频的模组。

一，管脚分类；

1.1 管脚图与编号规则

编号范围	所在边	编号递增方向
PIN01～PIN16	左边	从上至下
PIN17～PIN32	下边	从左至右
PIN33～PIN48	右边	从下至上
PIN49～PIN64	上边	从右至左

以图中朝向为准，左边最上方的管脚为PIN01（LCD_R3），沿四周逆时针递增，上边最左侧的管脚为PIN64（LCD_DISP/GPIO15）。全文统一使用PIN01～PIN64；GPIO编号表示芯片复用功能，不是模组物理管脚号。

本编号规则以当前图片朝向为准，不另外推定厂商机械图的顶视、底视或透视声明。制作 PCB 封装时仍需核对机械图观察方向及焊盘尺寸，避免镜像。

1.2 电源、控制及接口分类

类别	Air1603 管脚	说明
VBAT	PIN34、PIN33	两个主电源输入均应接入电源网络
GND	PIN58、PIN53、PIN48、PIN45、PIN35、PIN29、PIN31、PIN06、PIN13	9 个接地位置均单独计入映射表
VDD_EXT	PIN24	参考内部 3.3 V 电源引出，限接口上拉用途
VRTC	PIN36	RTC 电源输入
RESET	PIN32	系统重启控制，不能等同普通 GPIO
DBG_UART	PIN27、PIN28	下载和日志调试
LCD RGB565	RGB565 CLK HSYNC VSYNC DE DISP	详细见第七节
USB	PIN47、PIN46	USB 差分信号
SPI1、SPI5	PIN52～PIN49、PIN62～PIN59	同一组管脚上的 GPIO 与 SPI 互斥使用
UART/CAN/I2C/ADC	PIN42～PIN37、PIN57/PIN56	逐管脚复用，不可因接口数相加而重复分配
PWM/GPIO	PIN63、PIN55 及各 GPIO 复用脚	可用数量取决于已占用接口
音频 DAC	PIN30	模拟输出，不直接接扬声器

完整管脚名称、编号及复用功能见 Air1603管脚映射表。

二，对内供电，VBAT；

信号	Air1603 管脚	设计说明
VBAT	PIN34、PIN33	两个管脚均接入主电源网络，电压范围 3.3V-4.35V
GND	全部 9 个 GND	连续低阻接地；不是任选一个接地

建议在模组附近布置输入去耦，VBAT 与 GND 走线满足压降、瞬态及回流要求；

先确认供电，再连接信号，避免外设在模组掉电时通过 IO 反向供电。

三，对外供电，VDD_EXT；

信号	Air1603 管脚	说明
VDD_EXT	PIN24	电源引出，主要供接口上拉使用；

VDD_EXT 不是用于给 LCD、背光、摄像头、以太网芯片、音频功放供电的通用电源输出。上述外设应使用独立、容量足够且与 IO 电压匹配的电源。不得用内部电源器件的额定电流推导对外供电能力。

当总线上存在可断电设备时，上拉电源应与总线工作条件配合。上拉接到已关闭的电源域，可能使整条总线被拉低。

四，RTC电源，VRTC；

信号	Air1603 管脚	说明
VRTC	PIN36	RTC 电源输入；电压输入范围1.8V-3.3V

需要主电源关闭后保持计时时，应为 VRTC 设计持续供电，并验证主电源掉电后的计时保持与恢复行为。

备用电源类型、反向电流、主备切换及充电路径需通过实际原理图确认。不能仅凭“备用电池”字样判定可充电，更不能给一次性电池加充电电路。

注意：不给VRTC供电会导致模块时间为初始时间或者默认时间(2020年1月1日0时0点0分0秒)，且不会随时间变化而变化。

五，重启接口，RESET；

信号	Air1603 管脚	控制说明
RESET	PIN32	重启控制；

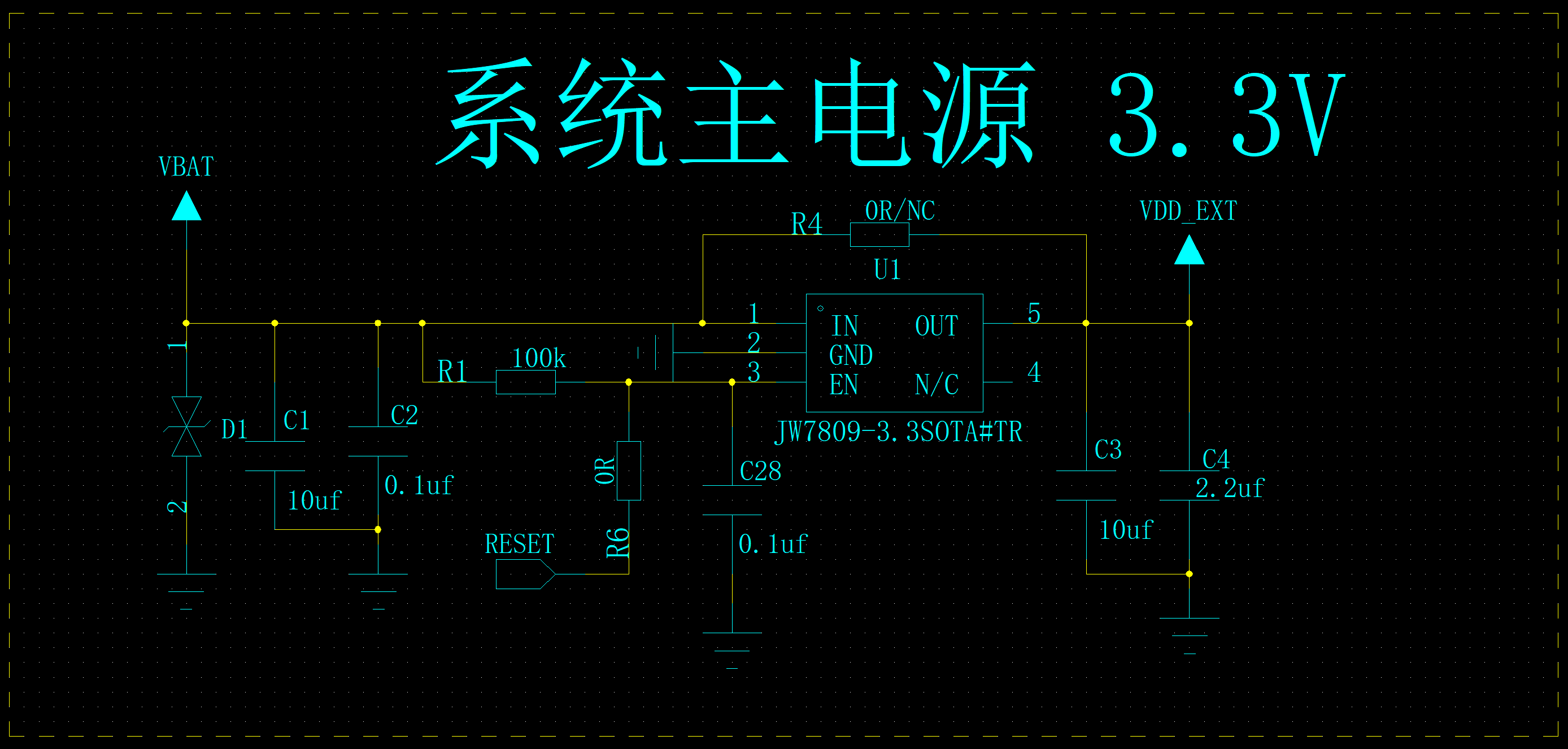

图 2：RESET 与 LDO 连接示意，外部重启控制管脚为 PIN32。

图示拓扑通过控制 LDO 使能端实现供电重启，控制信号上拉到 VBAT，不等同于直接控制 MCU 专用复位脚。

采用该类拓扑时，外部 MCU 应通过三极管或 MOS 管形成隔离/开漏控制，不能把上拉到 VBAT 的信号直接连接到不耐该电压的 IO。

六，下载调试串口，DBG_UART；

Air1603 信号	管脚	USB 转串口连接
DBG_RXD	PIN27	接转换器 TXD
DBG_TXD	PIN28	接转换器 RXD
RESET	PIN32	自动控制须先核对极性与隔离电路
GND	任一就近 GND，所有地脚仍须接地	共地

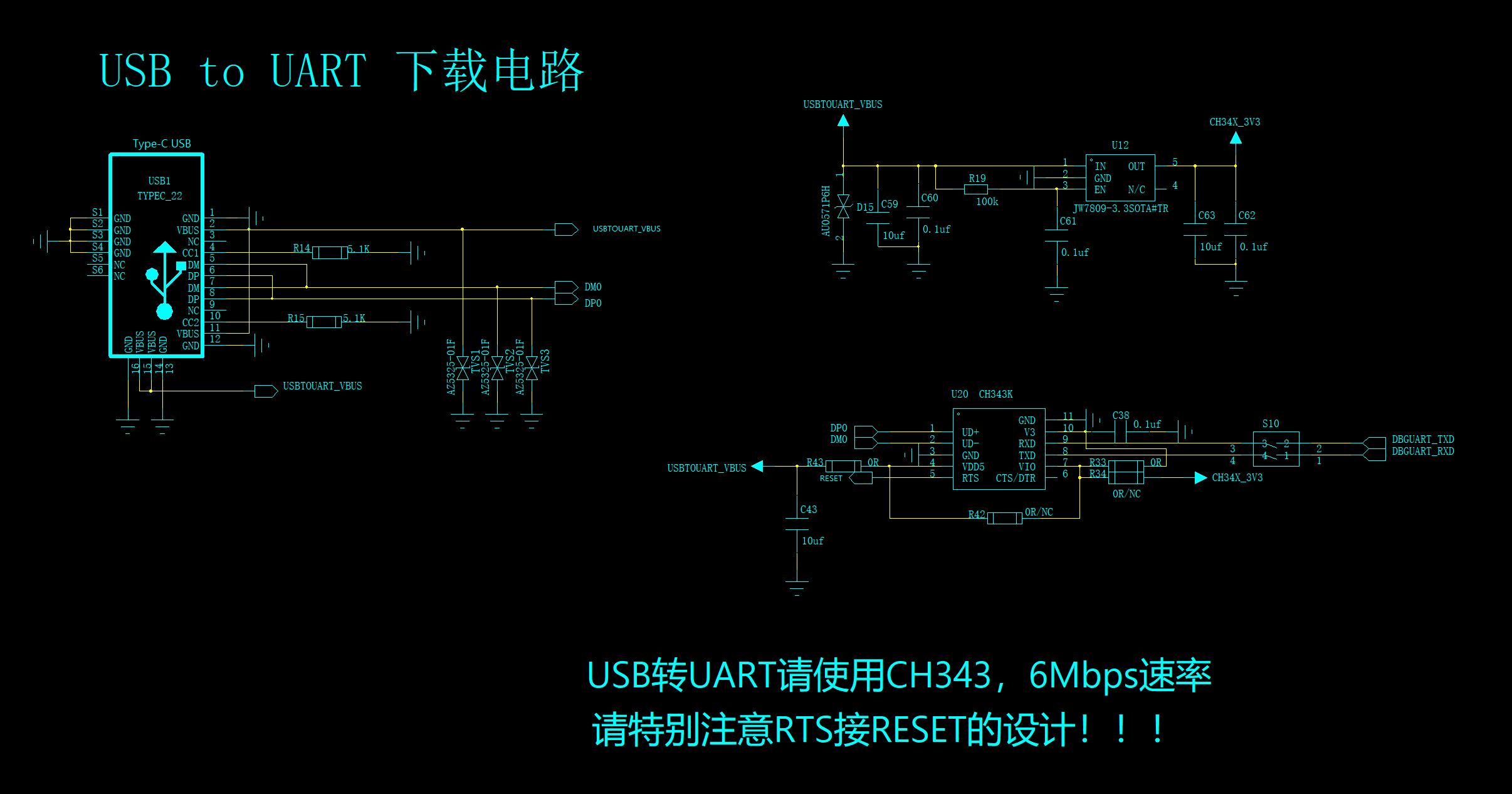

图 3：官方 CH343 参考电路；

下载接口可使用 CH343 等 USB 转串口器件，波特率与电平应和 Air1603 目标固件及 LuaTools 的配置一致，并验证下载和日志输出。

DBG_UART 为专用下载日志口；GPIO30/31 的底层复用名称不能据此用于业务 GPIO。

下载失败时依次检查电源、共地、TX/RX 交叉、电平、转换器驱动及线长；其他业务串口外设在下载期间发送数据可能造成干扰，调试时可先断开这些外设。

不要将 RS-232 电压直接接到模组串口。

七，LCD屏接口，RGB565；

Air1603 使用 RGB565 接口，数据为红色 5 位、绿色 6 位、蓝色 5 位，共 16 位。

信号组	Air1603 管脚，顺序逐项对应	屏端连接
LCD_R3/R4/R5/R6/R7	PIN01/PIN02/PIN03/PIN04/PIN05	R3/R4/R5/R6/R7
LCD_G2/G3/G4/G5/G6/G7	PIN07/PIN08/PIN09/PIN10/PIN11/PIN12	G2/G3/G4/G5/G6/G7
LCD_B3/B4/B5/B6/B7	PIN14/PIN15/PIN16/PIN17/PIN18	B3/B4/B5/B6/B7
LCD_CLK	PIN19	像素时钟
LCD_HSYNC	PIN20	行同步
LCD_VSYNC	PIN21	场同步
LCD_DE	PIN22	数据使能
LCD_DISP/GPIO15	PIN64	显示控制，含义及极性须与屏规格匹配
TP_RST/GPIO14	PIN44	触摸芯片复位，极性按触摸芯片规格
TP_INT/WAKEUP	PIN43	触摸中断或唤醒输入
I2C1_SCL	PIN42	触摸时钟
I2C1_SDA	PIN41	触摸数据

LCD_DISP 不自动等于 LCD_RST。 只有在明确的屏电路和驱动配置中，把 GPIO15 配置为某个屏的复位输出才可按该应用说明，不能因此更改模组通用信号定义。

TP_RST 也不是屏显示控制信号。

RGB888 输入屏可按其兼容模式使用高位数据：R[7:3]、G[7:2]、B[7:3]。

LCD 屏剩余低位如何固定，应按屏规格处理；不要无条件悬空。

Air1603 数据接口按 RGB565 使用，不提供 24 位 RGB 数据总线。

LCD 电源、背光电源与逻辑电源分开核算；

背光用驱动器调流，PWM 只作控制，不直接带 LED 电流。

同步极性、像素时钟、前后肩、DE 模式、上电/复位时序均取决于具体屏型号，不能仅凭分辨率确定。

显示、触摸及背光供电不使用 VDD_EXT 作为主电源。

八，USB接口，UVC摄像头；

信号	Air1603 管脚
USB_DM	PIN47
USB_DP	PIN46

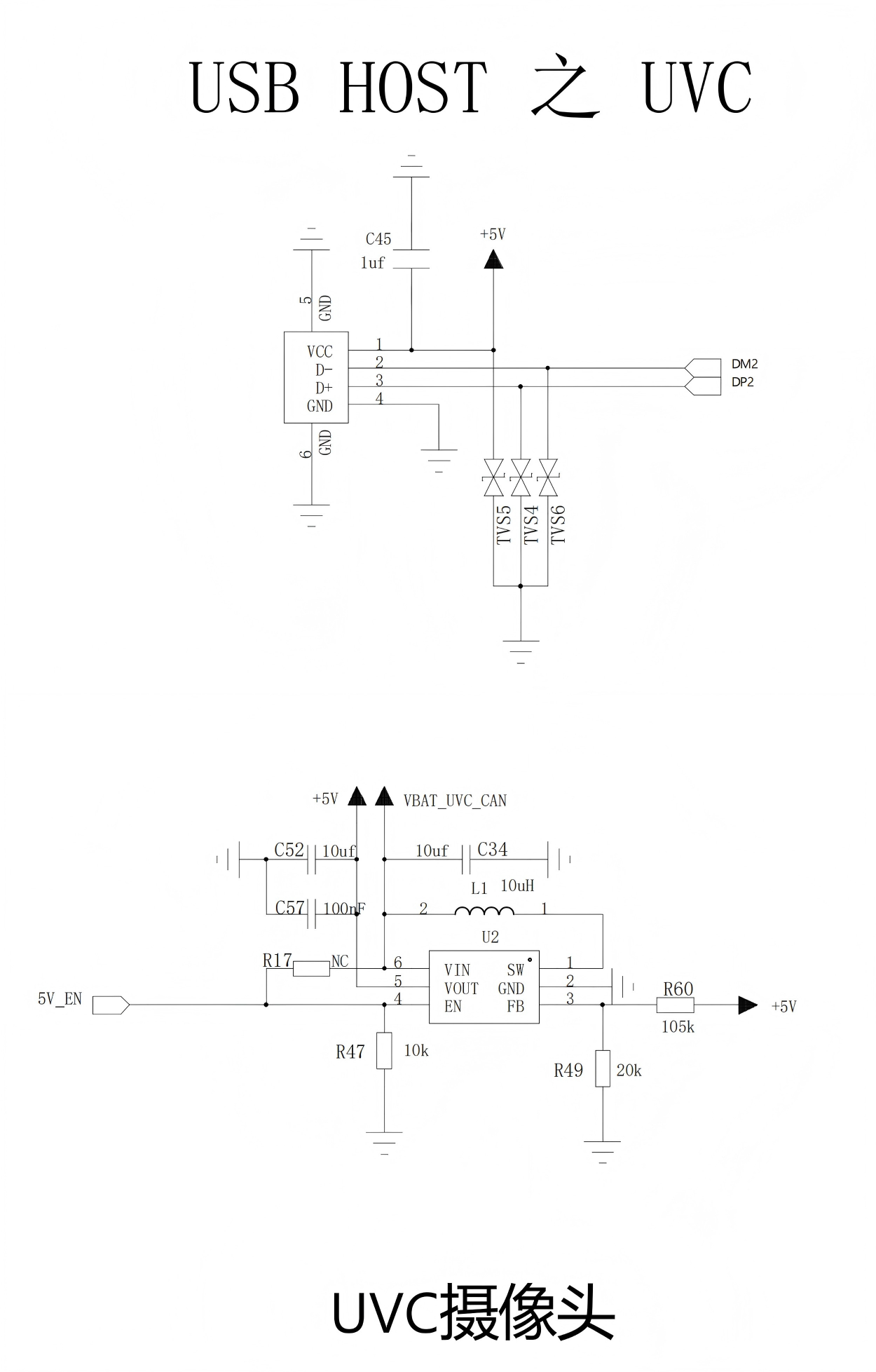

图 4：官方 USB 外围参考。USB_DM、USB_DP 分别接 PIN47、PIN46；

参考接口为 USB 2.0，支持 HOST 硬件角色；480 Mbps 为总线标称速率，不是持续应用吞吐。

除 UVC 外，Air1603 也已支持原 HID 功能，可外接键盘和鼠标，官方已可提供相关固件；

UVC 摄像头的可用分辨率、帧率、格式及设备兼容性应通过 Air1603 目标固件实测确认，合宙已指定和推荐了具体的 UVC 型号。

HOST 端应为摄像头提供满足规格的 VBUS 电源及限流/保护；

DM/DP 成对布线，保持连续参考地，避免分支与过孔不对称；阻抗、保护器件电容和线长按正式 USB 布线规则及板材确定。

九，SPI接口；

9.1 SPI1 与 SPI5

Air1603 引出 SPI1 和 SPI5 两路通用 SPI 总线。

信号	SPI1 管脚 / GPIO	SPI5 管脚 / GPIO
MISO	PIN51 / GPIO10	PIN62 / GPIO64
MOSI	PIN52 / GPIO11	PIN61 / GPIO58
CLK	PIN50 / GPIO9	PIN60 / GPIO57
CS	PIN49 / GPIO8	PIN59 / GPIO56

在模组作主机的连接中，MOSI 接外设数据输入，MISO 接外设数据输出，CLK 接时钟，CS 接片选。

9.2 SPI接口SD卡

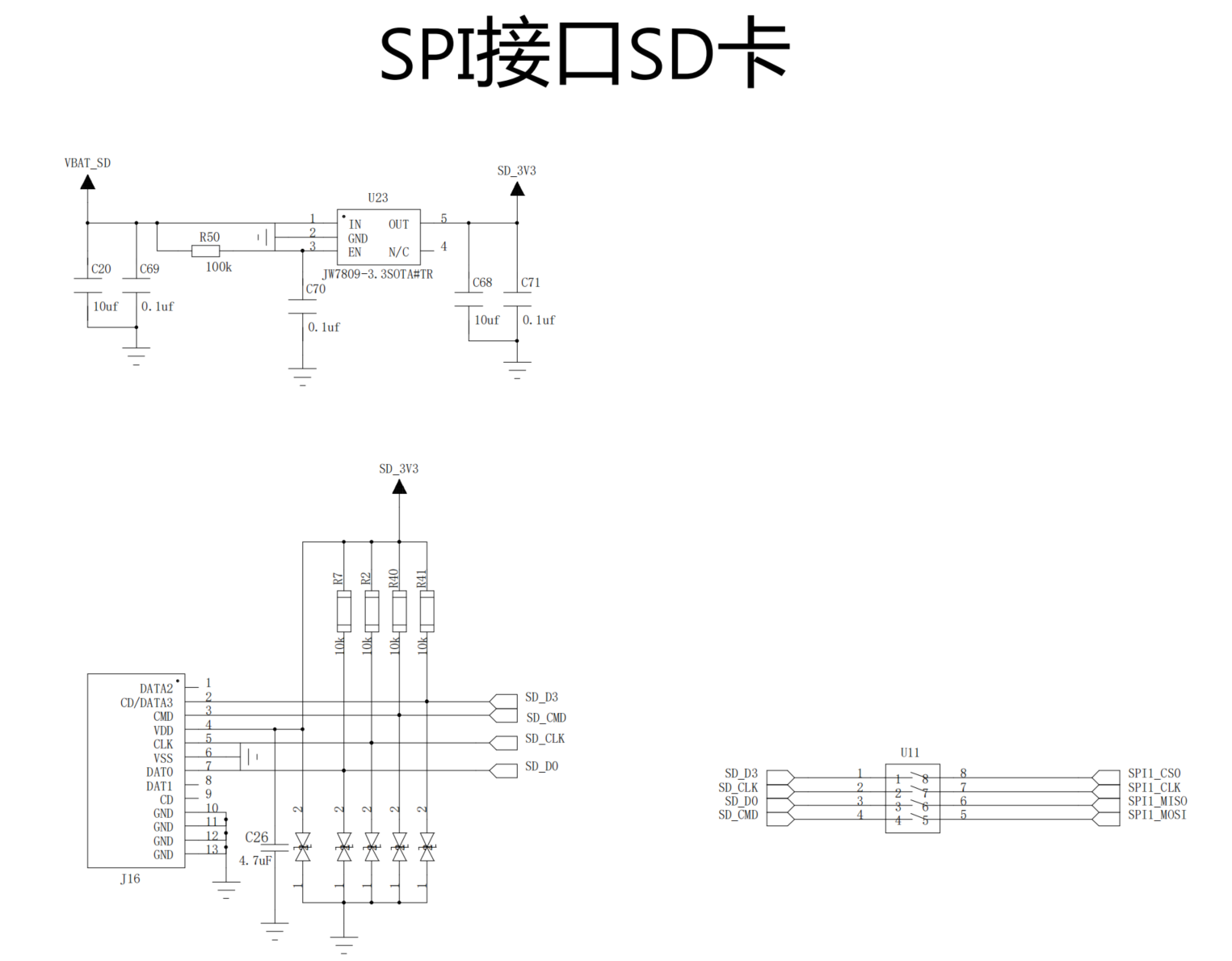

图 5：官方 SD 卡 SPI 模式参考。

Air1603 使用 SPI1 时按 PIN52/MOSI、PIN51/MISO、PIN50/CLK、PIN49/CS 接入；

改用 SPI5 时逐信号替换为 PIN61、PIN62、PIN60、PIN59。

SD 卡需选择 SPI 模式与匹配驱动，卡电源容量计入外围预算。片选、上拉及掉电状态要与卡接口要求一致。多设备共用同一 SPI 总线时，共用 CLK/MOSI/MISO，片选必须独立，且未选中设备应释放 MISO。

9.3 SPI接口以太网控制器CH390H

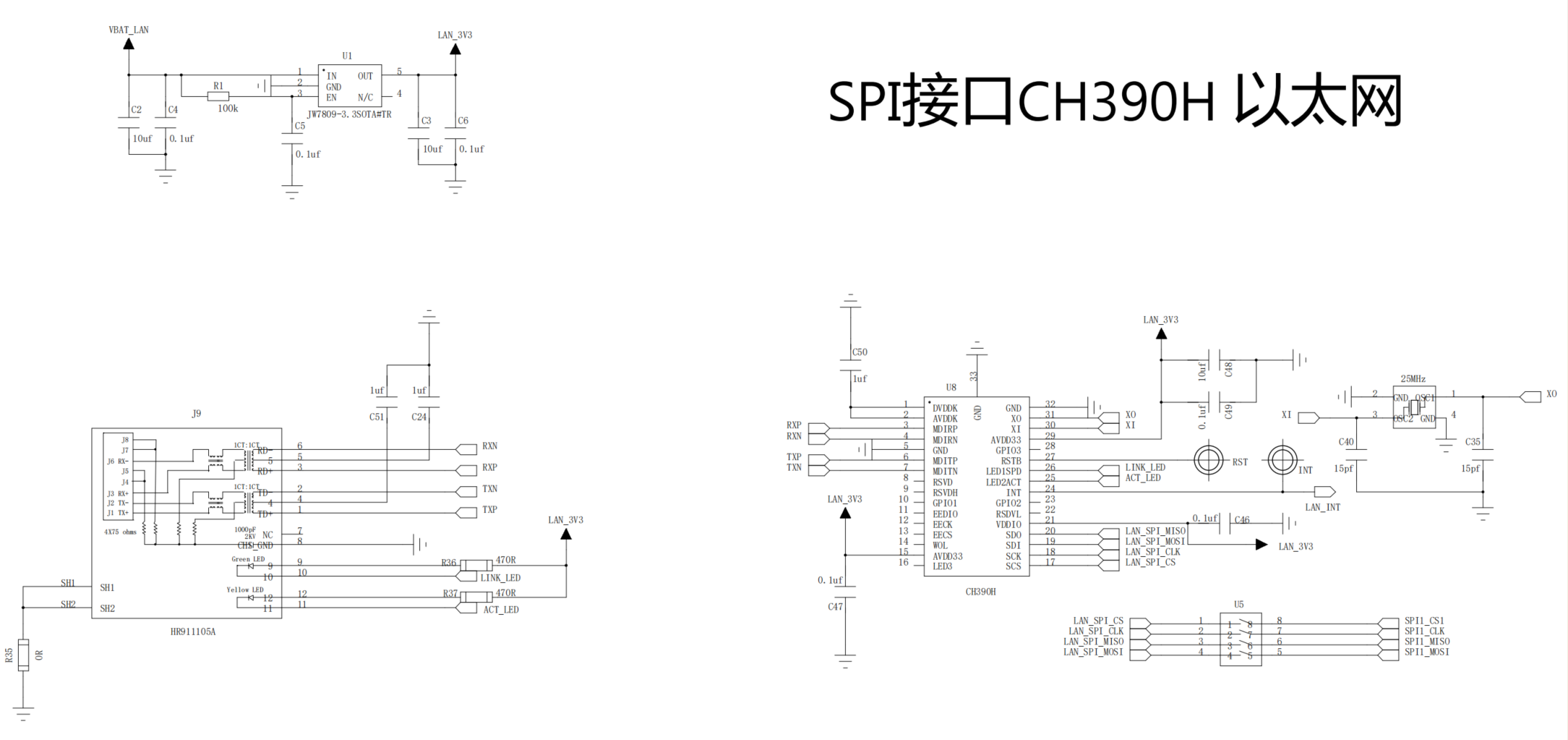

图 6：官方 CH390H 参考电路。

SPI 信号按 9.1 表连接，INT、RST 另选未占用 GPIO 并同步修改软件。

SPI1 或 SPI5 可按同样功能逻辑连接 CH390H；

以太网 PHY 电源、时钟、网络变压器及端口防护按 CH390H 和连接器规格设计，不能仅靠四根 SPI 线完成整个以太网硬件。

9.4 AirLink over SPI

AirLink 使用一组专用 SPI 总线与外部通信模组交互。参考方案不把该总线同时用于 SD 卡、CH390H 等普通外设；可把其他外设安排到另一组 SPI，但应先验证并发和驱动资源。

信号，方向相对 Air1603 参考主机	SPI1 方案位置	连接说明
CLK，输出	PIN50	对端 SPI CLK
MOSI，输出	PIN52	对端 SPI MOSI
MISO，输入	PIN51	对端 SPI MISO
CS，输出	PIN49	对端 SPI CS
RDY，输入	PIN44，GPIO14，示例	已作 TP_RST 时必须改选其他 GPIO
IRQ，输入	PIN54，GPIO12，示例	是否使用由 AirLink 方案决定
WAKEUP，输出	PIN55，GPIO13，示例	与 PWM3 冲突时另选 GPIO
RST，输出	PIN59，GPIO56，示例	使用 SPI5 时已占作 CS，必须另选 GPIO

表中为四根 SPI 信号加四根辅助信号；不使用 IRQ 时为七根。

辅助信号为参考分配，不是 Air1603 固定复用功能。使用 SPI5 作 AirLink 总线时，四根 SPI 信号按 9.1 替换，并重新分配冲突的辅助 GPIO。

对端型号不同，物理编号也不同，须逐信号查对端资料，不能照搬其他型号的编号。

9.5 SPI总线常见的坑

1. CH390H 等外设断电后可能通过信号或保护结构影响总线。总线仍需运行时，应检查断电器件的高阻状态及隔离方案。
2. SD 卡上拉若接到被关闭的 LDO 输出，可能把总线拉向低电平。上拉供电必须与总线活动状态一致。
3. 多个片选不能混接；软件未选中并不保证芯片在掉电状态下自动高阻。
4. SPI5 的 CS 与参考 AirLink_RST 共用 GPIO56，不能同时按两种功能配置。
5. 先用较低速率验证，再逐步提高频率；长线、接插件、电源噪声和电平转换均可能降低可靠速率。

十，UART接口，四路UART1/2/3/5；

UART	TXD，Air1603管脚	RXD，Air1603管脚	主要复用冲突
UART1	PIN39	PIN40	CAN1、ADC5/1、GPIO2/3
UART2	PIN37	PIN38	CAN2、GPIO54/55
UART3	PIN57	PIN56	GPIO22/23
UART5	PIN41	PIN42	I2C1、ADC6/2、GPIO38/39

TXD 接对端 RXD，RXD 接对端 TXD，并共地。

普通 UART 使用 3.3 V 逻辑参考，不能直接接 RS-232 或 RS-485 总线。

7/8 数据位、奇/偶/无校验、1/2 停止位需结合目标驱动配置；

特定波特率与组合应实测。

10.1 AirLink over UART

参考使用 UART3：PIN57/UART3_TXD 接对端 AirLink_RXD；PIN56/UART3_RXD 接对端 AirLink_TXD。

官方方案以 6 Mbps 为参考速率，Air1603 需与目标通信模组、驱动和连接长度联调；该数值不是所有 UART 的保证上限。UART3 用于 AirLink 后不同时作业务串口。

十一，485总线，Modbus；

Air1603 的 UART 可通过外部 RS-485 收发器接入 485 总线；

模组没有可直接接 A/B 线的 485 电气接口。

Modbus 是上层协议，需要在软件中设置地址、帧格式、超时及方向控制。

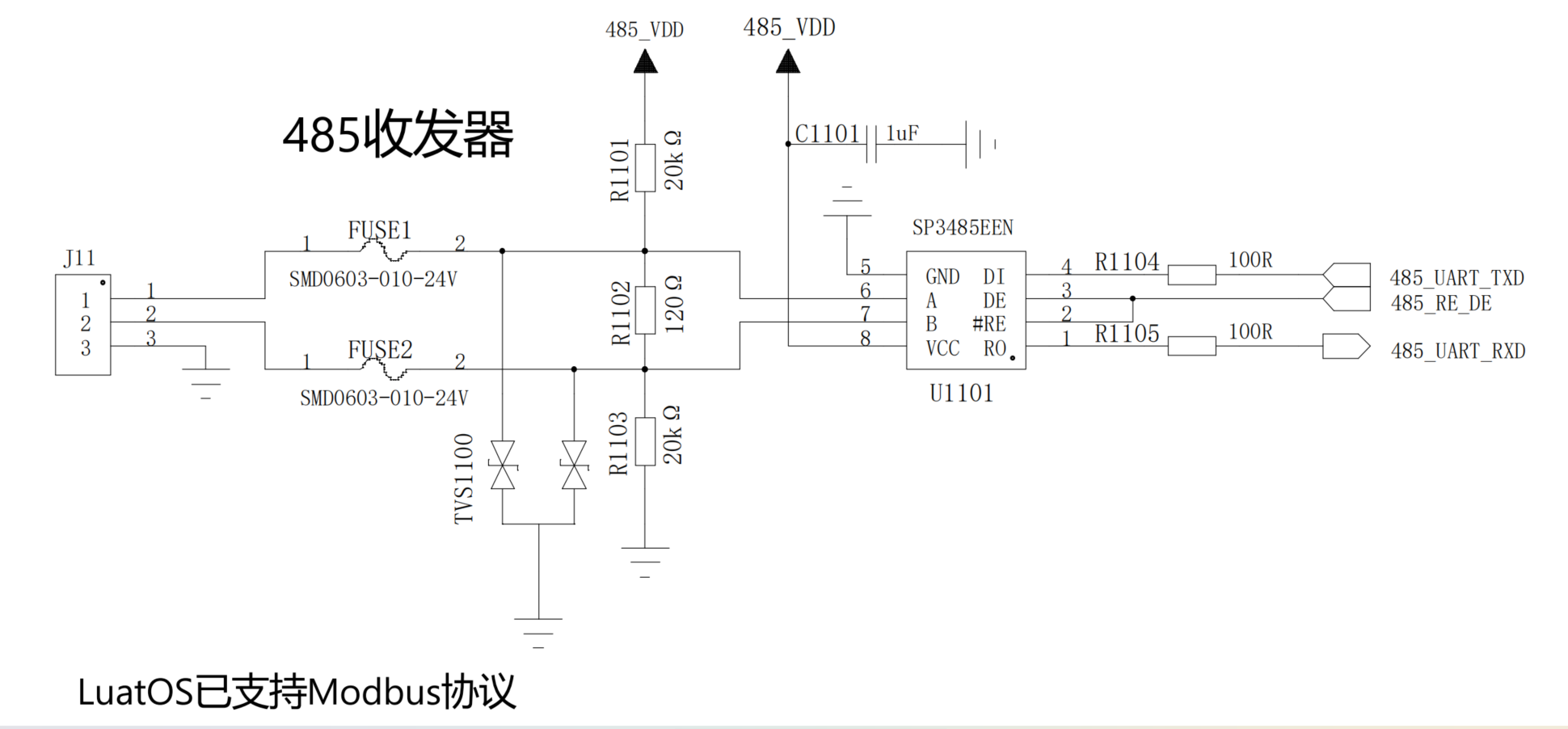

图 7：官方 SP3485E 类收发器参考。

连接项目	Air1603 示例	收发器端
数据发送	PIN39/UART1_TXD	DI
数据接收	PIN40/UART1_RXD	RO
方向控制	PIN54/GPIO12，仅在空闲时	DE 与低有效 RE 按所选方案连接
供电	外部匹配电源	按收发器规格供电，不由 VDD_EXT 带载
总线	不直接接模组	A、B、参考地及必要的保护

该例占用 UART1 后不能同时使用 CAN1 或这两个脚的 ADC。

半双工发送完毕应等待最后一位真正发送完，再切换到接收。

终端匹配通常布置在总线两端，不能每个节点都无条件添加。

偏置、防雷浪涌、隔离及接地根据总线长度和现场环境设计，参考图的器件防护等级不等于整机通过相同等级测试。

十二，CAN接口，两路；

接口	TXD，位置 / GPIO	RXD，位置 / GPIO	被占用的其他功能
CAN1	PIN40 / GPIO3	PIN39 / GPIO2	UART1、ADC1/5
CAN2	PIN38 / GPIO55	PIN37 / GPIO54	UART2

注意 CAN1_TXD 与 UART1_RXD 位于同一管脚，CAN1_RXD 与 UART1_TXD 位于同一管脚；CAN2 也有相同排列特点。

CAN 连接必须按当前选择的 CAN 信号方向接线，不能按 UART 名称猜测方向。

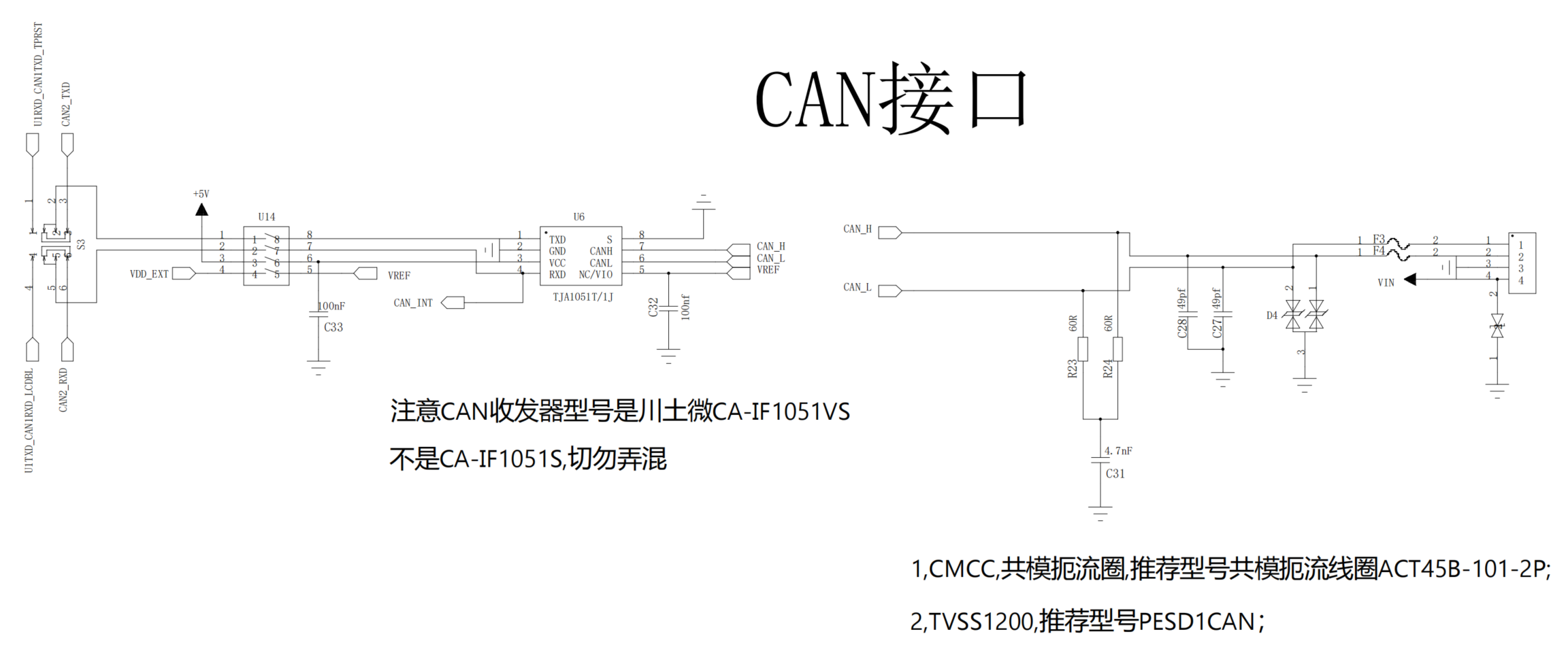

图 8：官方 CAN 参考电路。

原图符号、器件名及网络名存在混用，不能作为未经复核的 BOM；Air1603连接以本节表为准。

参考器件为带 VIO 的 CA-IF1051VS 型号，选型应核对完整后缀，不与不带相同逻辑电源能力的变体混用。 按该器件规格，VCC 使用 5 V 电源方案，VIO 与模组参考逻辑电压匹配；不得把 5 V VCC 当成模组 IO 电压。VIO 的负载和时序需计算，不能因为旧图连接 VDD_EXT 就推定其供电能力足够。

Air1603 CAN_TXD 接收发器 TXD，收发器 RXD 接 Air1603 CAN_RXD。

CAN_INT 可理解为一路中断引脚，用于 CAN 收发器唤醒和通知 Air1603 ，否则需使用轮询方式才能保证通信正常。

CANH/CANL 在收发器外侧，需结合节点数量、速率、线缆及环境设计匹配与保护。

十三，I2C接口；

信号	Air1603 管脚	复用功能
I2C1_SCL	PIN42	UART5_RXD / ADC2 / GPIO39
I2C1_SDA	PIN41	UART5_TXD / ADC6 / GPIO38

I2C1 可用于触摸等外设。

两根线均需适当上拉，参考电路使用 4.7 kΩ，但最终阻值应根据总线电容、速率及低电平灌电流确定，不能固定套用。

触摸信号采用 PIN44/TP_RST 与 PIN43/TP_INT/WAKEUP。

外设上拉电压不得超过对应 IO 的允许范围，不能将 5 V 上拉直接接入 3.3 V 逻辑接口。

地址冲突、复位后默认地址及掉电拉低总线问题需一起检查。

十四，PWM接口；

信号	Air1603 管脚	GPIO	常见用途
PWM1	PIN63	GPIO65	背光控制等
PWM3	PIN55	GPIO13	背光、蜂鸣器或外部驱动控制

PWM 输出只作为逻辑控制信号，负载电压与电流超出 IO 能力时必须增加驱动器。

PIN55 若已用于 AirLink_WAKEUP，不能同时输出 PWM3。

频率、占空比分辨率、默认电平及低功耗保持行为按目标固件核实。

十五，ADC接口；

ADC	Air1603 管脚	GPIO	其他复用
ADC1	PIN40	GPIO3	UART1_RXD、CAN1_TXD
ADC2	PIN42	GPIO39	I2C1_SCL、UART5_RXD
ADC5	PIN39	GPIO2	UART1_TXD、CAN1_RXD
ADC6	PIN41	GPIO38	I2C1_SDA、UART5_TXD

参考架构为 12 位逐次逼近 ADC。

ADC 输入范围、参考电压、绝对最大值及允许注入电流请参考 LuatOS 核心库 ADC 确认。

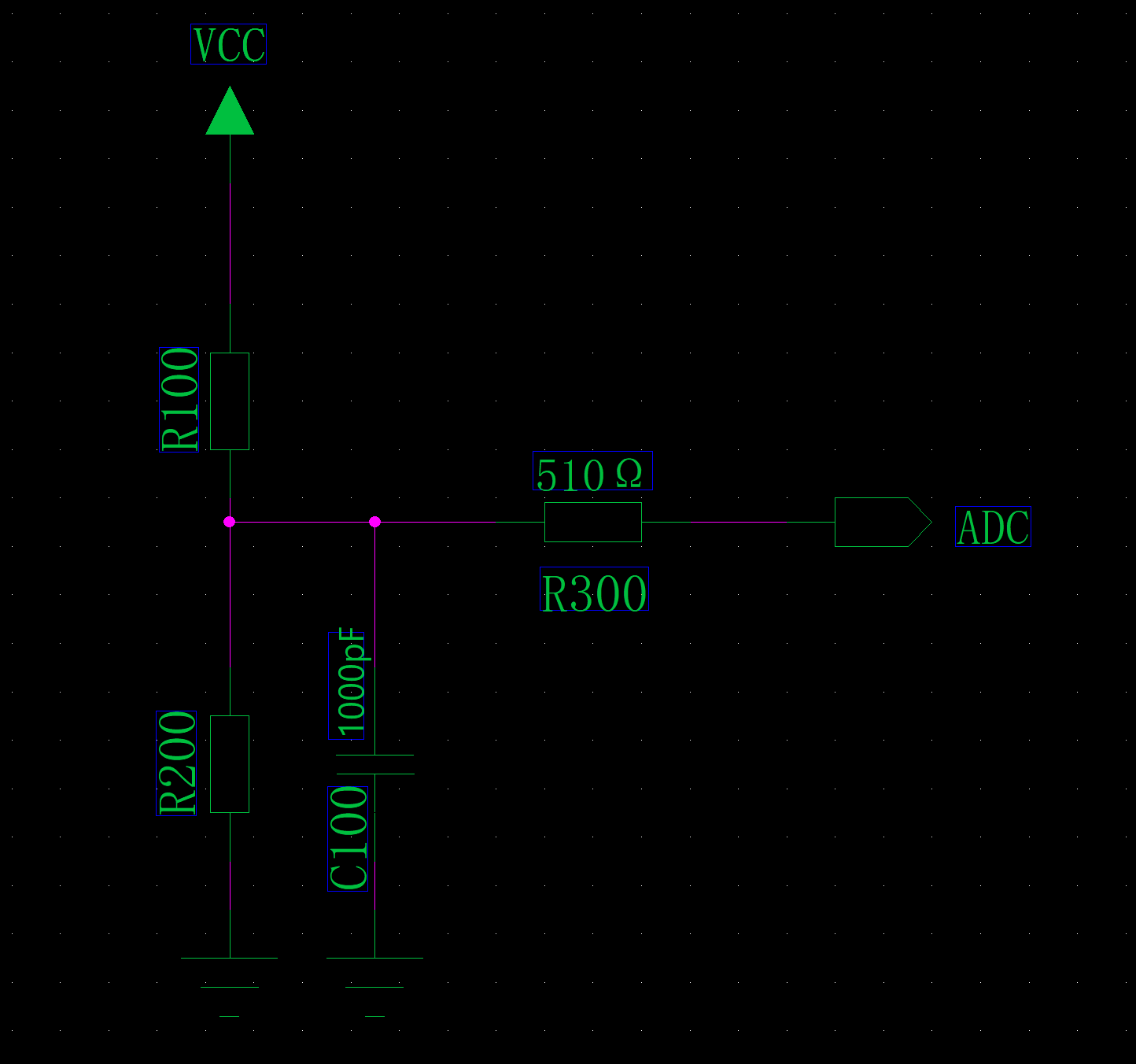

图 9：官方 ADC 外围参考。

所接通道由本节四路中选择，管脚按本节表格连接。

测量高于允许量程的信号时先分压，再结合输入阻抗、采样保持时间及保护电路设计。

本参考设计以低于 1.5 V 的输入为例，并建议串联电阻 R300 使用 510 Ω；

这些是参考电路条件，不构成 Air1603 全量程和极限规格，具体以 ADC 核心库描述为准。

参考设计中的电容可帮助滤波，但会影响响应速度，实际 RC 参数必须按测量带宽验证。

ADC 与数字外设不能在同一脚同时工作。切入模拟模式时检查数字上拉、外设驱动及保护漏电，避免对测量结果造成偏移。

十六，GPIO；

完整管脚名称、编号及复用功能见 Air1603管脚映射表。

Air1603 管脚功能表共涉及 47 个 GPIO 编号；

其中， GPIO30/31 属于 DBG_UART 专用下载调试口；排除这两个后为 45 个可参与业务复用的 GPIO。

45 是复用资源总数，不是 LCD、SPI、UART 等同时工作后还剩余 45 个空闲 IO。

映射表补充了附件未逐一标出的 LCD 数据脚、控制脚和 WAKEUP 对应 GPIO。使用时按 GPIO 编号配置软件，按 Air1603 PIN01～PIN64 定位物理管脚，两者不可混用；封装制作还需核对机械图方向与尺寸。

特性	设计注意事项
逻辑电平	按3.3 V逻辑接口进行方案核对，不作为5 V容限依据；VIH/VIL/VOH/VOL、绝对极限与驱动电流待确认
输入输出	可根据复用配置作输入、输出；外设输出不可与另一个推挽输出硬接
中断	参考支持上升沿、下降沿或双边沿；唤醒行为依赖工作模式和固件
内部上下拉	GPIO8、GPIO9 不支持内部下拉；GPIO7/8/9 有成组上拉特性，本文仅引出 GPIO8/9，不把 GPIO7 添加到 Air1603
上电默认状态	需核对启动和下载期间的状态；关键片选、功放使能及复位信号必要时加外部确定电平
低功耗	原资料描述 WORK_MODE 1、3 下的 GPIO 唤醒；Air1603 实测功耗、可唤醒组合及保留状态待确认

配置前应先完成全板资源分配，尤其检查 UART5/I2C1/ADC2/6、UART1/CAN1/ADC1/5、UART2/CAN2、SPI5/GPIO56～58/64 的互斥关系。

未在管脚表中引出的 GPIO 不作为可用外部管脚。

十七，Audio，SPK(DAC)；

信号	Air1603 管脚	连接
SPK(DAC)	PIN30	模拟音频输入到外部功放

Air1603 提供一路 DAC 模拟音频输出，无 I2S 接口。

SPK(DAC) 是附件命名，并不表示该脚能直接驱动低阻扬声器。

这里的模拟输出由 DAC 完成，不是 ADC。

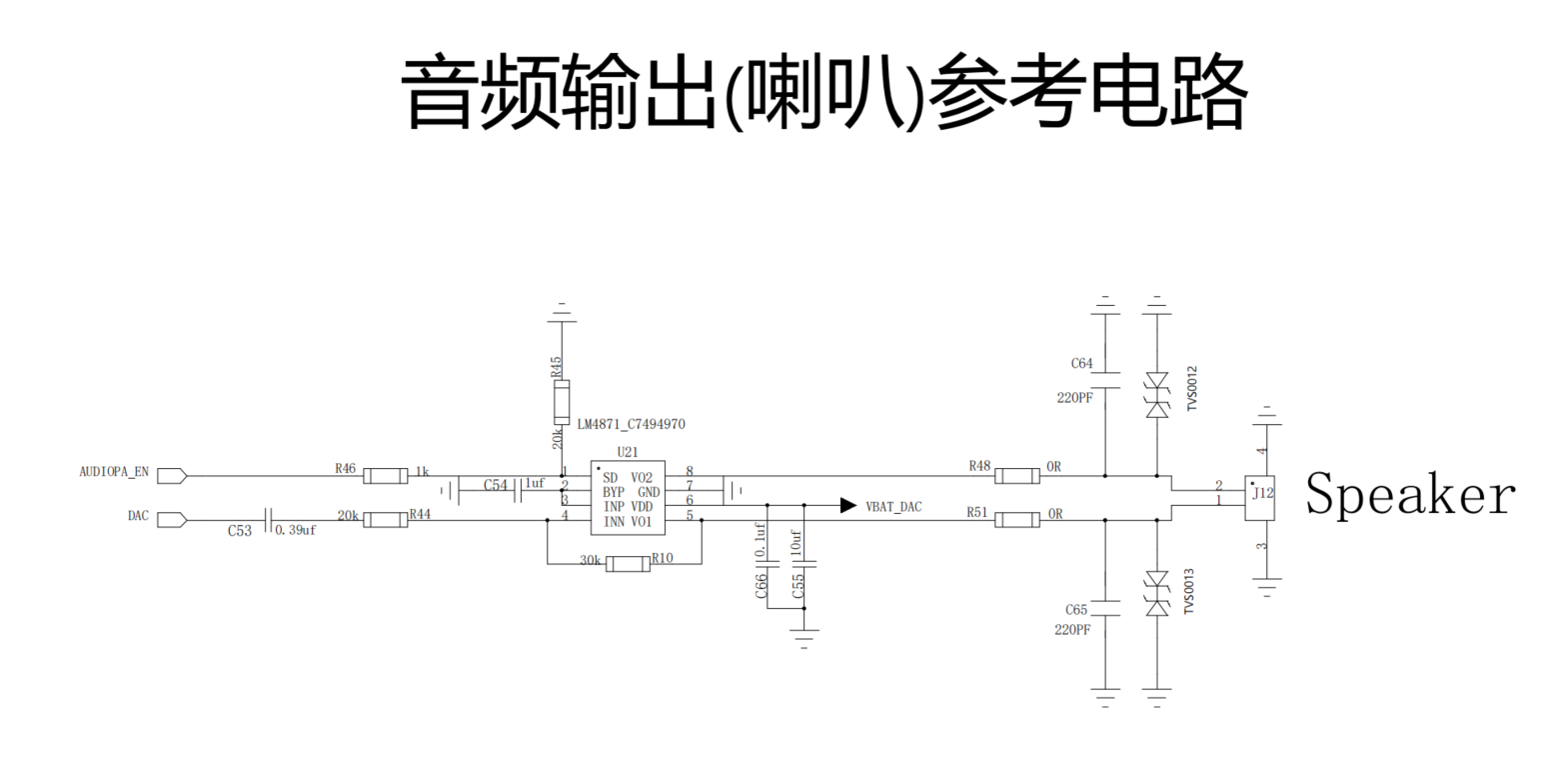

图 10：官方 LM4871 类功放参考。

功放使能所用 GPIO 需自行分配，不把参考网络名 AUDIOPA_EN 当作模组固定管脚。

功放电源由外部供给，耦合、增益、扬声器阻抗、关断控制及输出形式按功放规格设计。模拟信号回流避免与背光、USB、SPI 等高频或大电流回路混杂。采样格式、播放库及音频性能与固件有关；

本文不包含 I2S 编解码器或录音接口方案且 Air1603 不支持，Air1604 系列模组支持双工通话，比如 SIP 功能。

十八，AirUI对应LCD屏选型手册；

本节整理 Air1603 的 RGB565 屏幕选型参考。具体屏幕的时序、接口电压及驱动支持须逐项核对。[S1]

LCD 分辨率	常见尺寸参考	Air1603 接口	选型检查
800 × 480	4.3、5.0、7.0 英寸	RGB565	核对屏排线、时序及背光
1024 × 600	5.0、7.0、9.0、10.1 英寸	RGB565	核对像素时钟、内存及刷新负载

实际屏幕必须有明确料号、接口电压、FPC 定义、时序及背光资料。

若屏只提供 MIPI、LVDS 或其他接口，不能仅凭分辨率吻合就直接接到 RGB565。

AirUI 图形功能及组件应查对应软件版本，显示支持不能替代板级时序和电源验证。

附录A，机械封装与生产约束；

项目	当前资料
平面尺寸	22.6 × 22.6 mm
封装与管脚数	四周 LCC 邮票孔；64 个，每边 16 个
第一脚与管脚编号	左边最上方为PIN01，按当前图片朝向逆时针编号，上边最左侧为PIN64
机械图观察方向	当前编号以图1朝向为基准
厚度、屏蔽罩高度、禁布区	PCB厚度0.8mm，屏蔽罩高度2.3mm，总高度按不低于3.2mm评估
孔径、孔距、孔金属化、焊盘尺寸	邮票孔焊盘宽0.7mm，孔径0.5mm，净距0.5mm，中心距是1.2mm
推荐 PCB 焊盘、阻焊、钢网	官方提供PADS AD 及 立创EDA 标准封装
尺寸及位置公差	待确认
工作/存储温度、湿敏等级、烘烤、回流焊曲线	合宙模组 SMT 炉温曲线相关说明

全 LCC 形式便于焊接检查，但不因此推导可采用某种手焊温度、回流峰值或返修次数。

取得封装图后，应逐焊盘审核原理图到封装的映射并进行实物方向核对。

附录B，首次上板检查；

1. 按第一节已确认的PIN01～PIN64核对原理图映射，并确认机械图观察方向及焊盘尺寸。
2. 检查两个 VBAT 及全部 GND 连通，确认无外设电源误接 VDD_EXT、VRTC 或 USB 数据脚。
3. 限流上电，测量 VBAT、内部/引出电源及 RESET 状态；启动电流与浪涌记录实测值。
4. 先验证 DBG_UART 下载与日志，再依次测试业务 UART、GPIO、I2C、SPI1 和 SPI5。
5. 测试 SPI5 四线复用和目标外设；再测试双 SPI 并发、AirLink 及资源冲突。
6. 分别验证 LCD 显示控制、触摸复位和中断，不把 LCD_DISP、TP_RST、RESET 混为同一功能。
7. 验证 USB 供电角色、RS-485 收发切换、CAN 收发方向以及 ADC 输入保护。
8. 在目标固件、屏幕和外设组合上进行掉电、重启、低功耗唤醒、热稳定及通信压力测试，记录版本和条件。
