Air510W/Air530W 定位模组产品简介
作者：刘晶晶 | 最后修改：2026-04-20
多系统联合定位GNSS模组——Air510W & Air530W
Air510W和Air530W是一款单频多系统米级定位精度的卫星导航定位模块，支持 BDS、GPS、Galileo、GLONASS、QZSS，可多系统同时联合定位。
一、功能简介
GNSS模块当前包含两款产品：Air510W 和 Air530W，二者功能相同，只在管脚定义和尺寸上有差别；
Air510W 尺寸：10.1 * 9.7 * 2.0mm；
Air530W 尺寸：12.9 * 9.9 * 2.3mm；

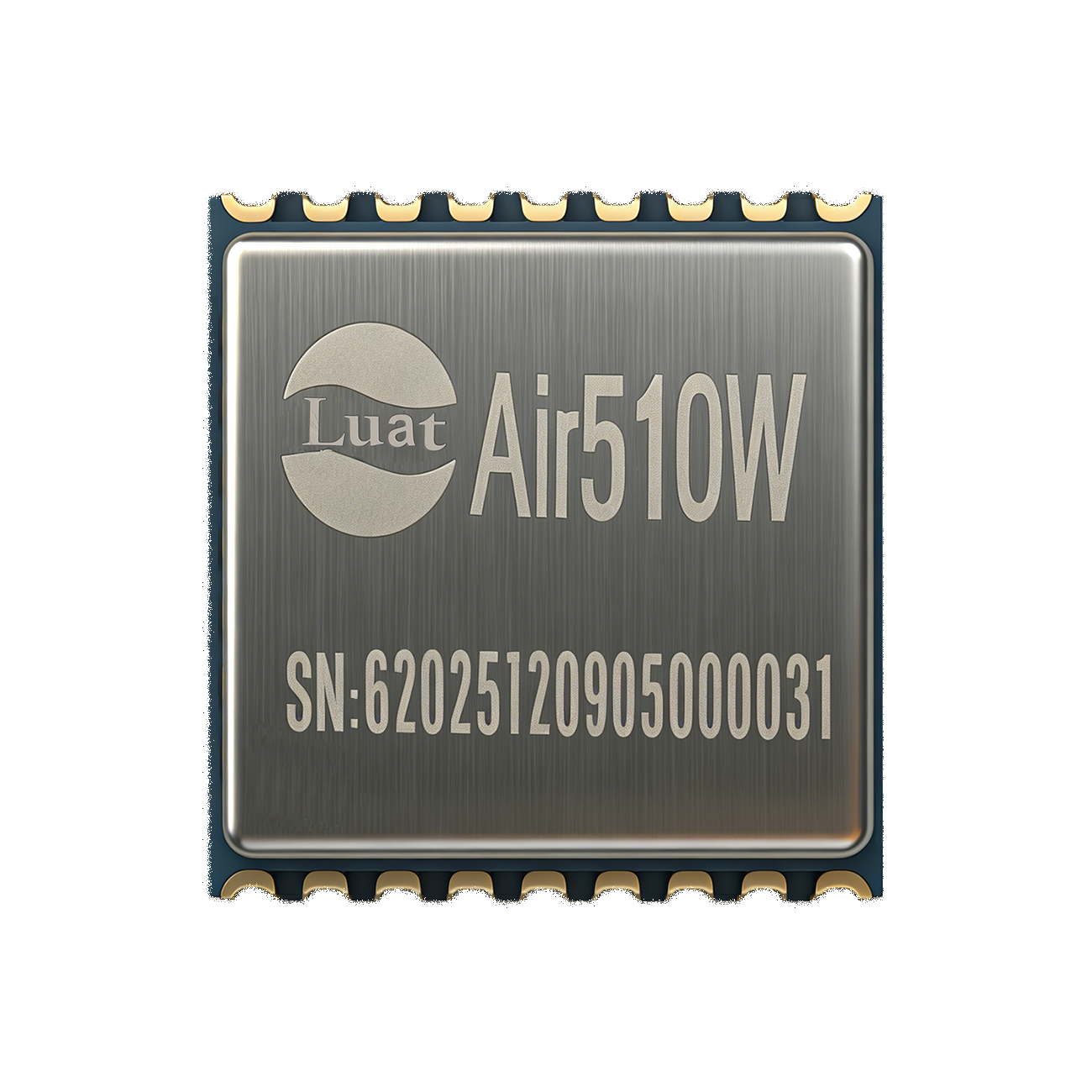

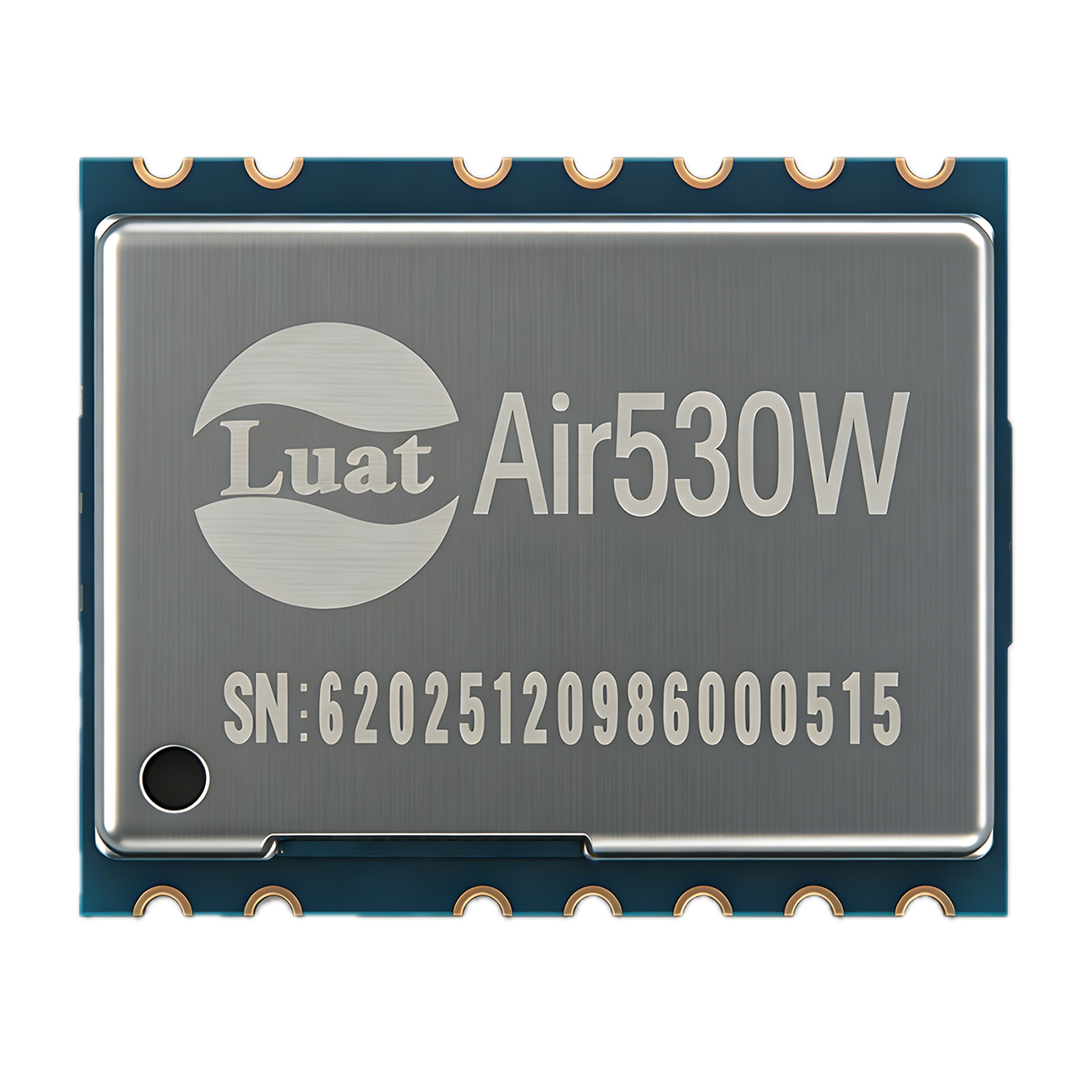

1.1 产品外形：
 |
 |

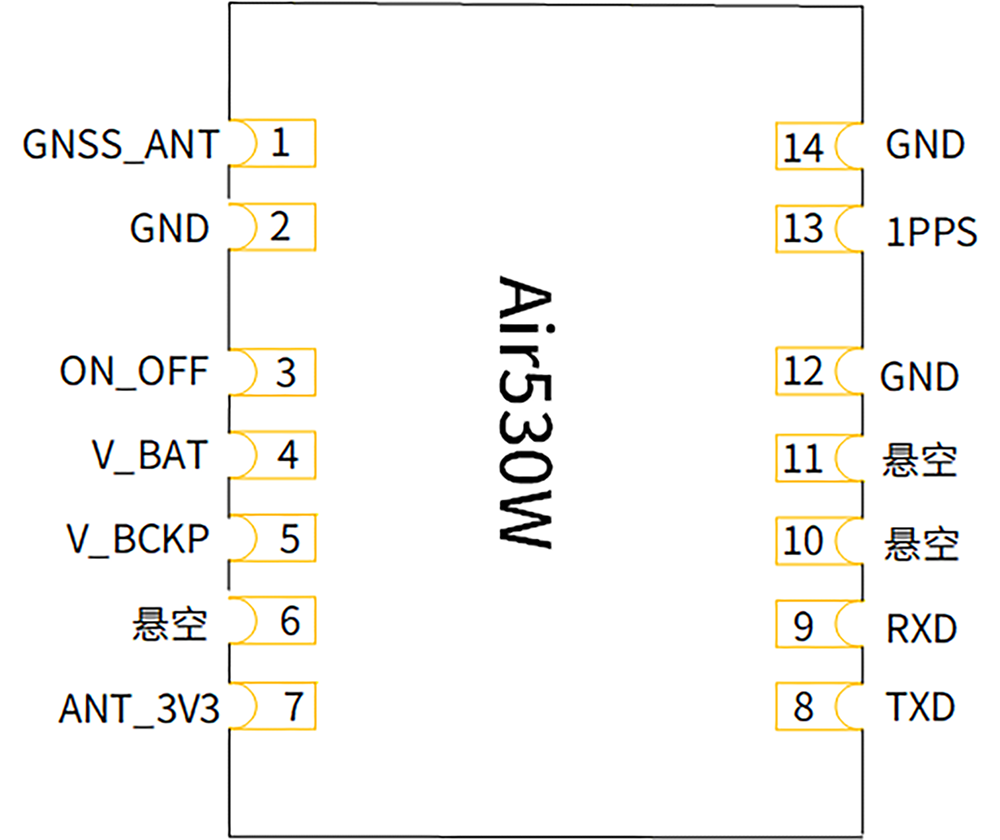

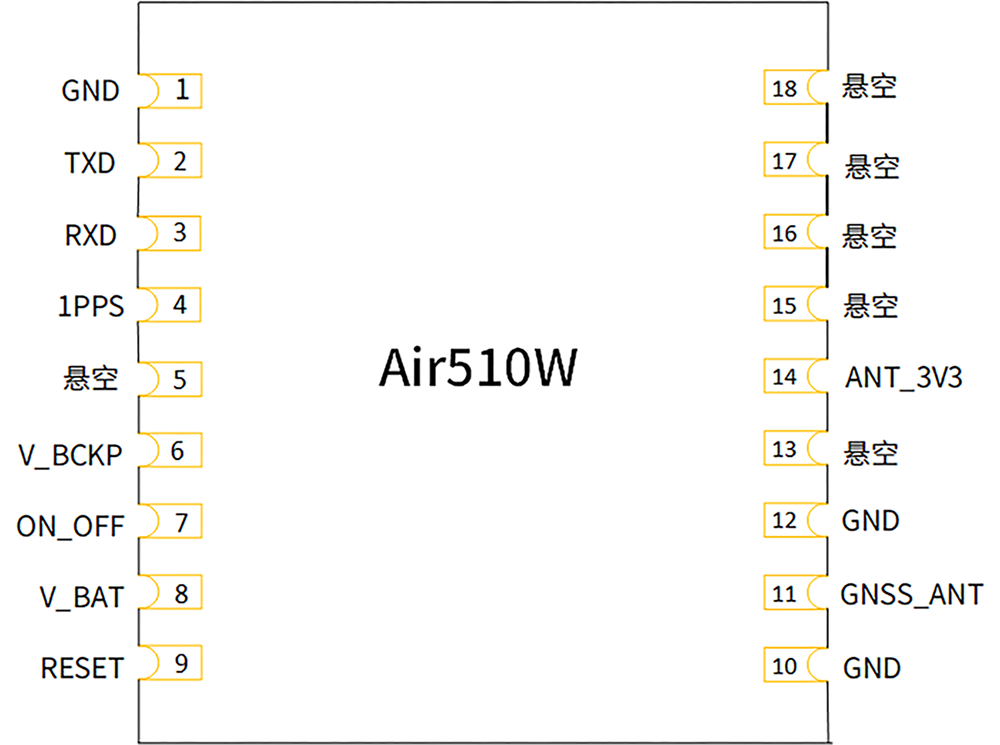

1.2 管脚图对比：
 |
 |
1.3 产品特点：
- 小巧尺寸，LCC 邮票孔封装，方便焊接；
- 供电范围：3.3~4.35V，内部集成 3.3V LDO；
- 支持纽扣电池 / 法拉电容给 RTC 供电，保障热启动；
- 天线支持：支持无源 / 有源天线，有源天线可通过 ANT_3V3 管脚直接馈电；
- 支持 UART 串口（3.3V 电平）进行数据传输；
- 支持 PPS 管脚输出秒脉冲同步信号；
二、模块性能
2.1 定位速度
| 冷启动 | <35S |
| 热启动 | <1S |
| 重捕获 | 3S |
测试环境说明：
（1） 冷启动/热启动测试:完整天空下，使用无源天线，无A-GNSS辅助定位。
（2）重捕获测试：距离失去信号位置100m，信号中断时长30S，重新捕获到定位的时长
2.2 定位功耗
| 追踪 | 18.4mA |
| 捕获（定位成功前） | 24mA |
2.3 性能指标
| -------------------------基本信息------------------------------------- | |
| 工作电压 | 3.3～4.35V |
| 更新频率 | 1/2/4/5HZ |
| 支持频点 | BDS: B1I、B1C GPS:L1C/A、L1C GLONASS：G1 Galileo: E1B/C QZSS: L1C/A |
| 默认串口波特率 | 115200bps |
| -------------------------精度指标------------------------------------- | |
| 定位精度 | <2m |
| 1PPS | 20ns(24h RMS) |
| 速率精度(2) | 0.1m/s |
| -------------------------灵敏度------------------------------------- | |
| 冷启动 | -149dBm@GNSS |
| 跟踪 | -165dBm@GNSS |
| 重捕获 | -159dBm@GNSS |
| -------------------------应用限制------------------------------------- | |
| 加速度 | ≤4g |
| 高度 | 18000m |
| 速度 | 500m/s |
