Air8700系列工业模组使用手册

作者：laolu　|　最后修改：2026-09-23

零，飞书文档；

喜欢飞书文档格式的同学，也可以点击Air8700系列工业模组使用手册查阅；

一，产品说明；

我们在支持海量用户的过程中，发现了几个典型问题：
新用户对4G模组比较陌生，需要花费一定的时间来学习和熟悉，无论是通过阅读文档、跟合宙沟通、还是直接上手调试；
从陌生到熟悉的过程，既包括对软件的时间和人力投入，也包括对硬件的时间和人力投入，隔行如隔山，我们对用户擅长的领域在一开始也一样是一脸懵；
在合宙已经有丰富文档和代码demo的前提下，大家借助AI可以快速的实现软件功能，这几乎已经成为所有用户的常用手段，软件开发的门槛被快速拉平；
但是，硬件还是一个短期无法逾越的门槛，因为，硬件的很多坑必须要亲自踩过才有体会，而踩坑的过程，需要成本，更需要时间，具体表现在：
- 元器件物料选型需要时间，特别考验经验和判断；
- 原理图和PCB设计、生产BOM整理，都需要时间；
- 贴片的沟通和协调，虽然现在有了类似嘉立创这样的第三方SMT代工厂可以变得相对容易了很多；
- 硬件的调试，可能包含电路的优化、原理图设计的错误、走线的不合理、甚至贴片的连锡等等各种问题；
- 在以上问题都解决以后，然后再来一轮；
- 最难搞的问题是：调试过程中没发现的隐藏问题，在批量出货后才逐渐被发现，擦屁股的事情，欲哭无泪；

在这个大的背景下，我们提出了"我们做我们熟悉和擅长的部分，客户做客户熟悉和擅长的部分"的想法，说人话就是，我们将跟模块相关的最小系统做好，留出接口给客户去接他要使用的外设。

由此，我们规划了数个系列的大模组，我们称之为"工业模组"；

Air8780系列	以Air780系列模组为基础，将SIM卡、电源、USB下载、天线、音频等电路集成板载，并留出最常用的信号管脚，可插针型号，可邮票孔焊接形式，可二次过炉批量生产
Air8781P系列	体积最小、方便烧录、集成SIM卡座、外接IPEX天线、成本最优的串口小板
Air8782系列	在Air8781的基础上，扩展支持485/232/UART等通信接口
Air8783系列	使用Air780ER2模组，支持USB RNDIS上网，适用于Linux/Windows系统主控，同时支持短信转发到企微飞书
Air8201系列	适用于宠物定位器的PCBA，集成了通信、定位、G-Sensor、气压传感器、充电管理等电路，可直接用于量产
Air8202系列	集中在锂电池供电的场景，支持板载4G天线和GNSS天线，支持锂电池充电管理和贴片卡/SIM卡兼容
Air8203系列	集中在工业应用场景，兼容不同国家和地区，适用于金属外壳，可支持4G/GNSS/BLE/音频等差异化组合功能
Air8700系列	使用Air700系列模组，搭配SIM卡座和IPEX天线座子，通过邮票孔引出所有模组管脚
Air8300	支持双网口、4G、WiFi、双485等接口大PCBA，可直接用于量产
Air8301	支持双网口、双485、双232、双DI、双DO的大屏HMI工控板，可直接用于量产
其它型号	合宙官方陆续推出中，如果你有好的想法和需求，欢迎提出来沟通

二，Air8700系列工业模组；

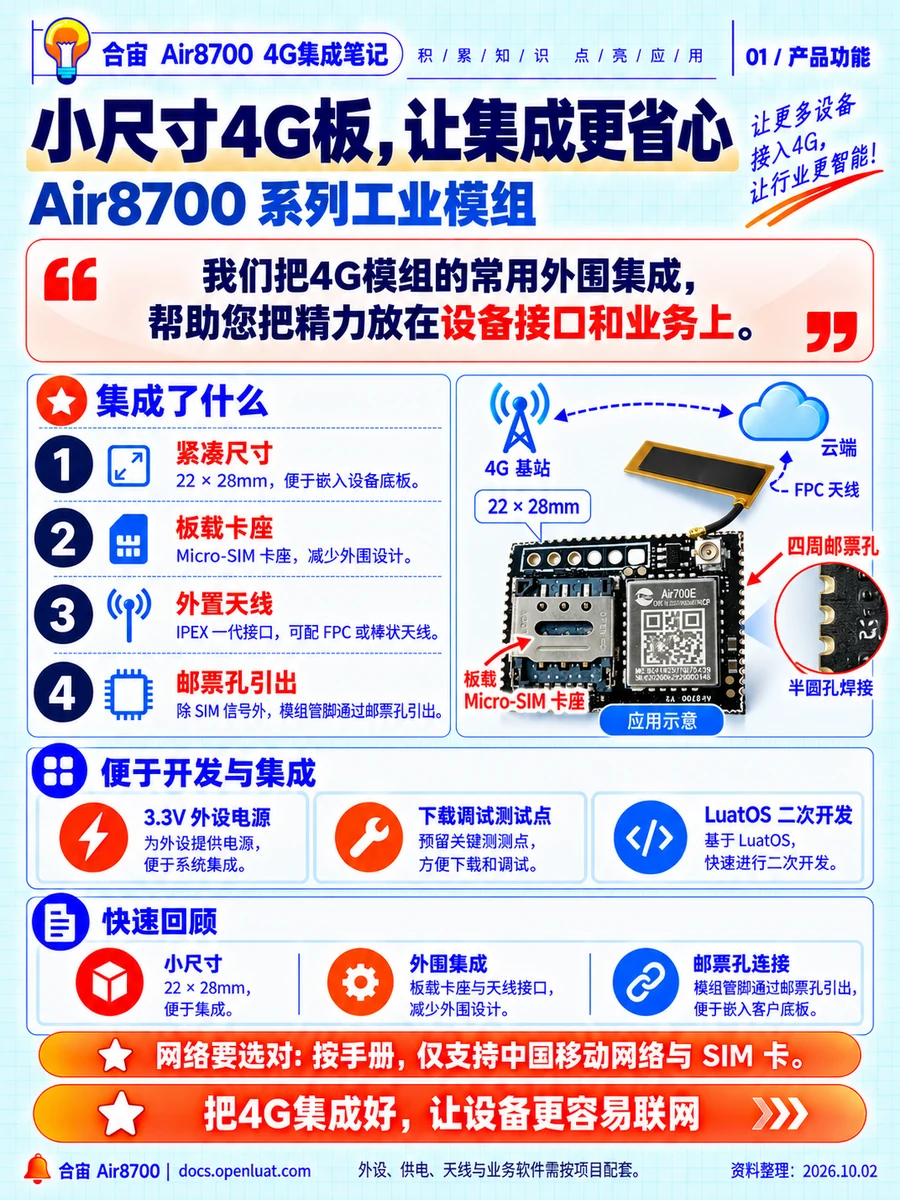

1，总体说明；

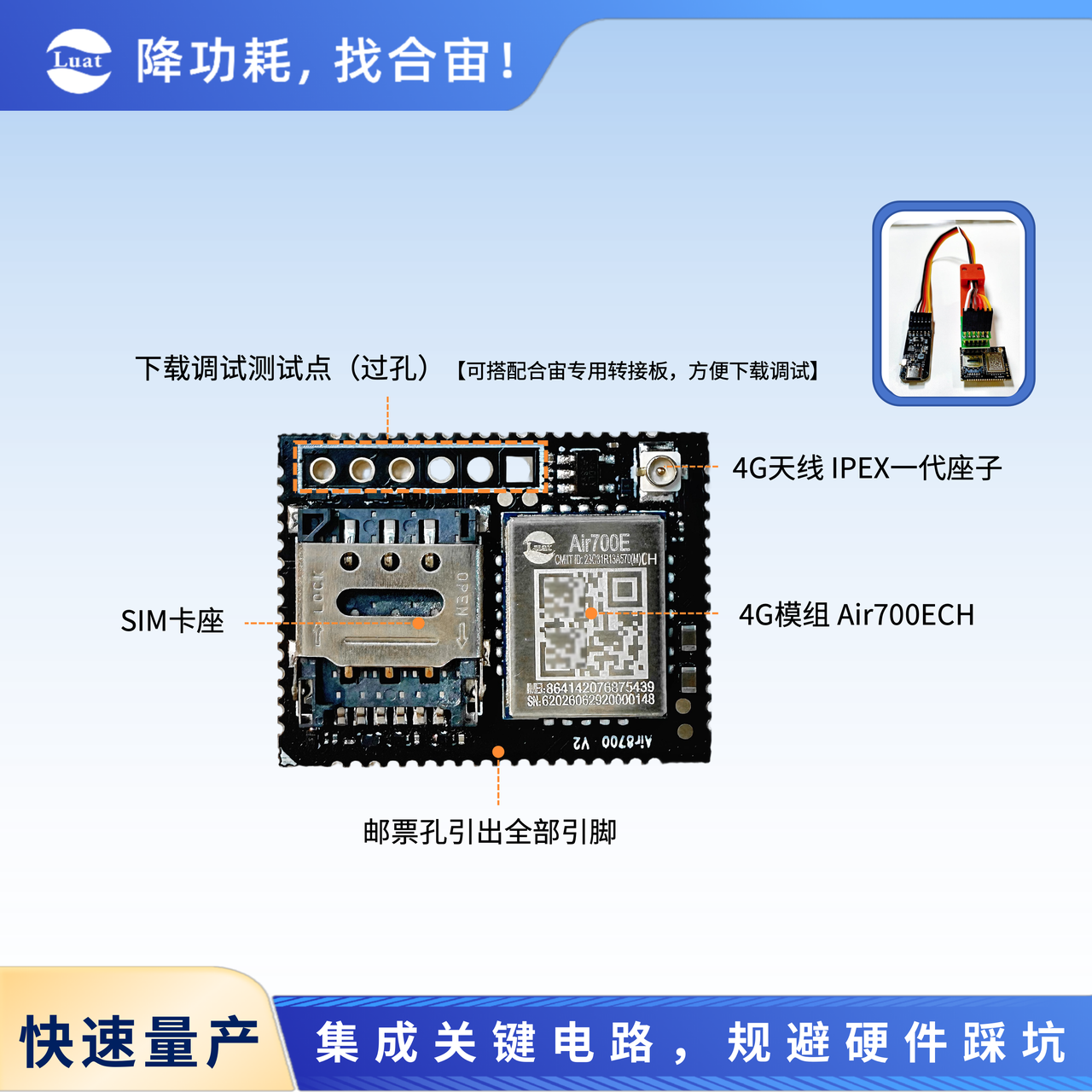

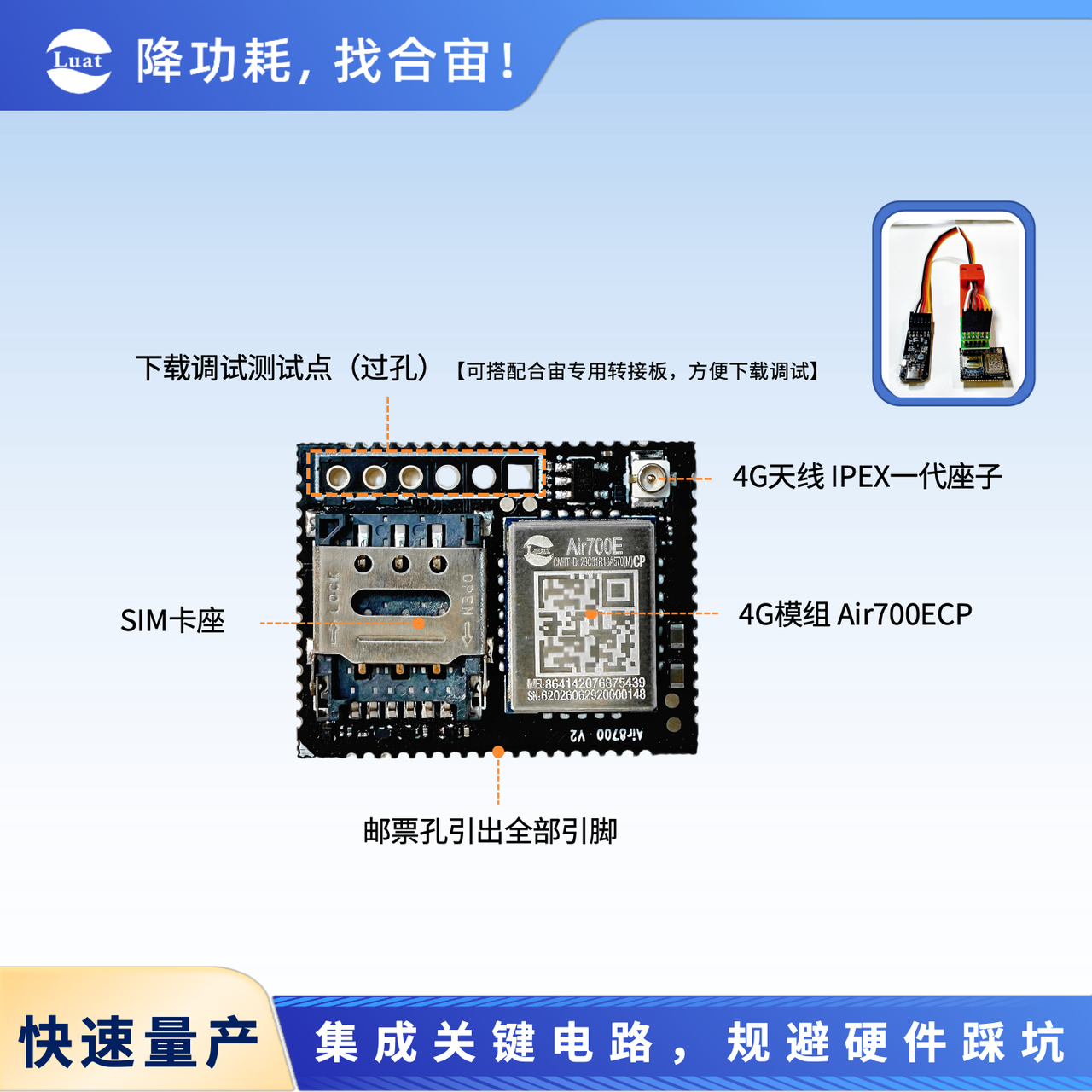

Air8700系列工业模组，基于Air700ECP/Air700ECH设计，所以，其产品形态如下：

说明！

板载Air700ECP或Air700ECH模组；
板载Air700ECP模组的是Air8700P；
板载Air700ECH模组的是Air8700H；
我们首先推出的是Air8700P，Air8700H是否推出视大家的需求再看；
需要特别指出的是，Air700ECP/Air700ECH只支持中国移动运营商网络，相应的，Air8700也只能使用中国移动运营商的SIM卡；
板载SIM卡座，Micro-SIM，俗称小卡，免去大家将SIM卡座设计在大板上因为细节处理不到位导致的无法识卡的困扰；
板载IPEX一代座子，模组做好50Ω阻抗匹配，大家不用再关心天线相关的"玄学"；
板载一路LDO 3.3V输出，可根据需要为外设供电，无论是在常规模式、低功耗模式还是PSM+模式；
专用的下载调试过孔，配合合宙下载调试转接板，不需要核心板或开发板也可以快速的烧录软件或查看Trace；
将Air700ECP/Air700ECH的所有管脚(除SIM卡)全部通过邮票孔引出，方便焊接，易于维护；

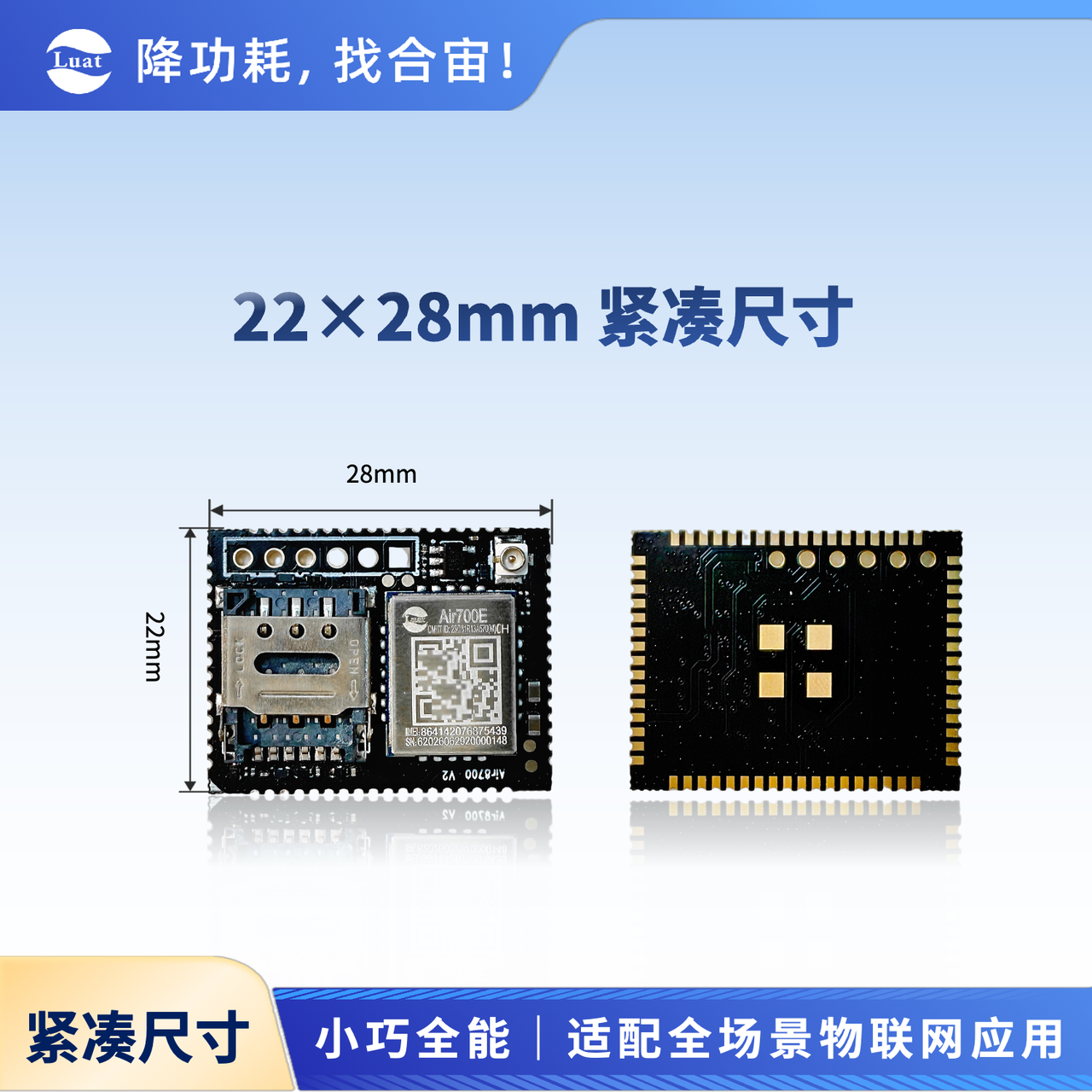

Air8700系列工作模组的大小为22mm*28mm，适中的尺寸可以适用于绝大多数产品的大板；

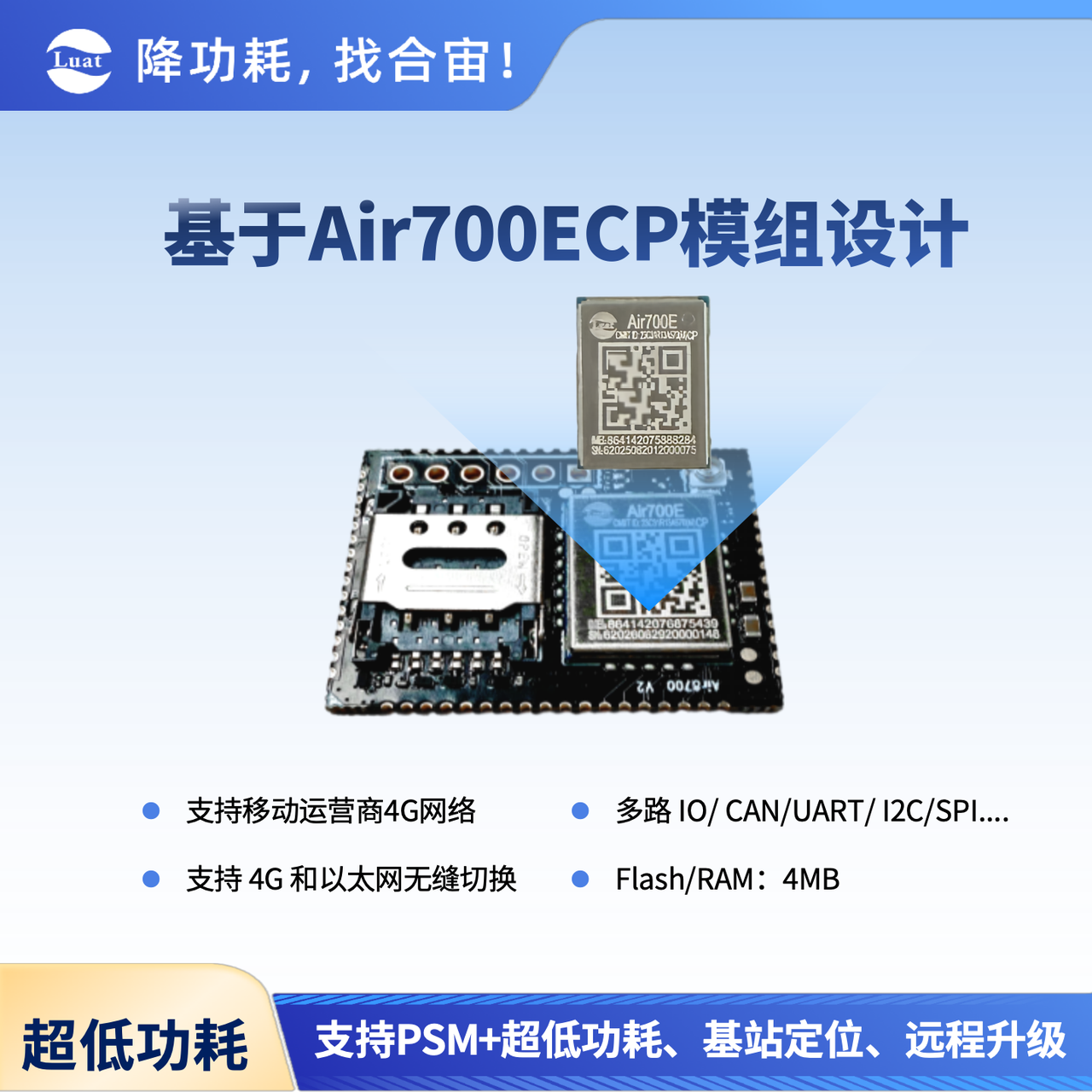

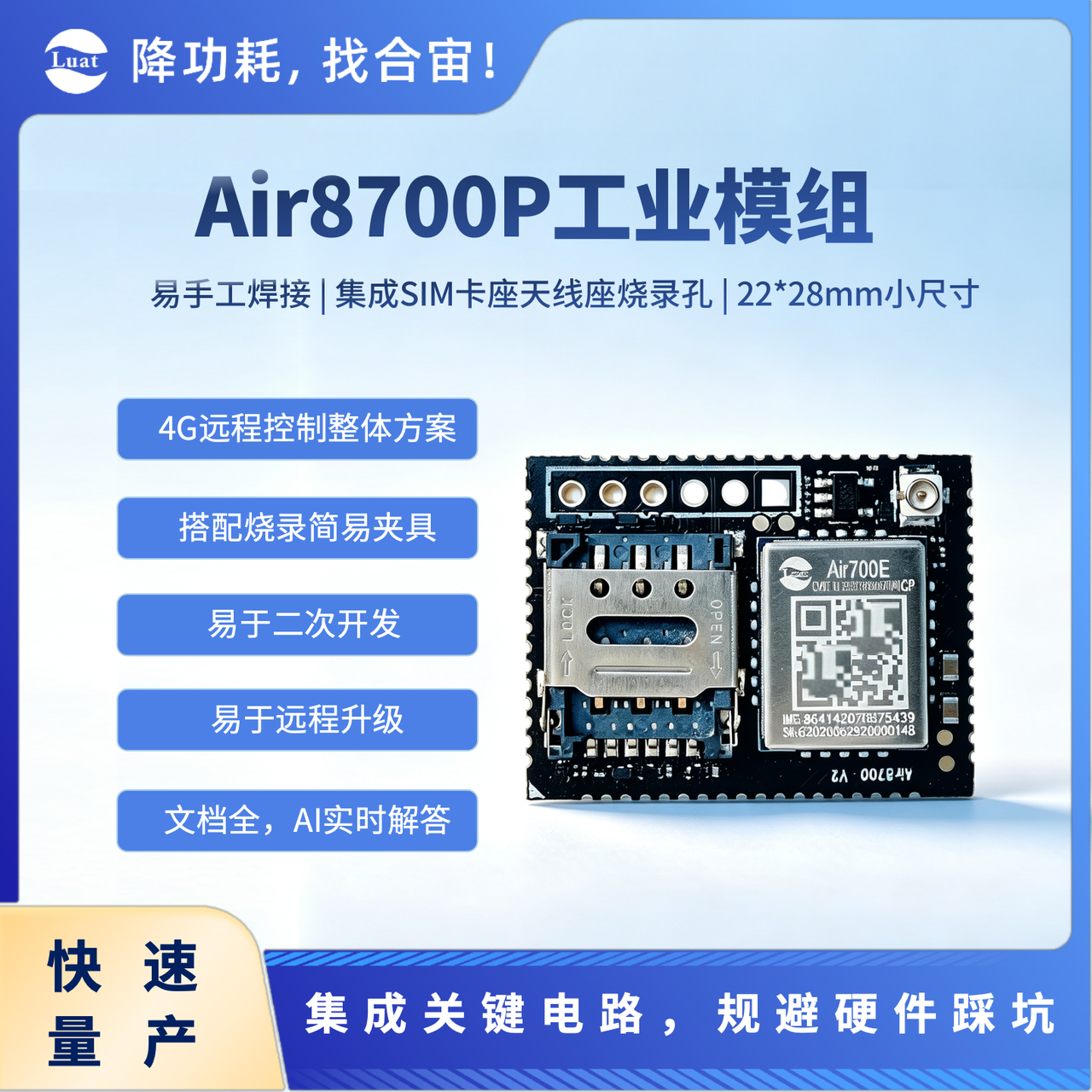

2，Air8700P；

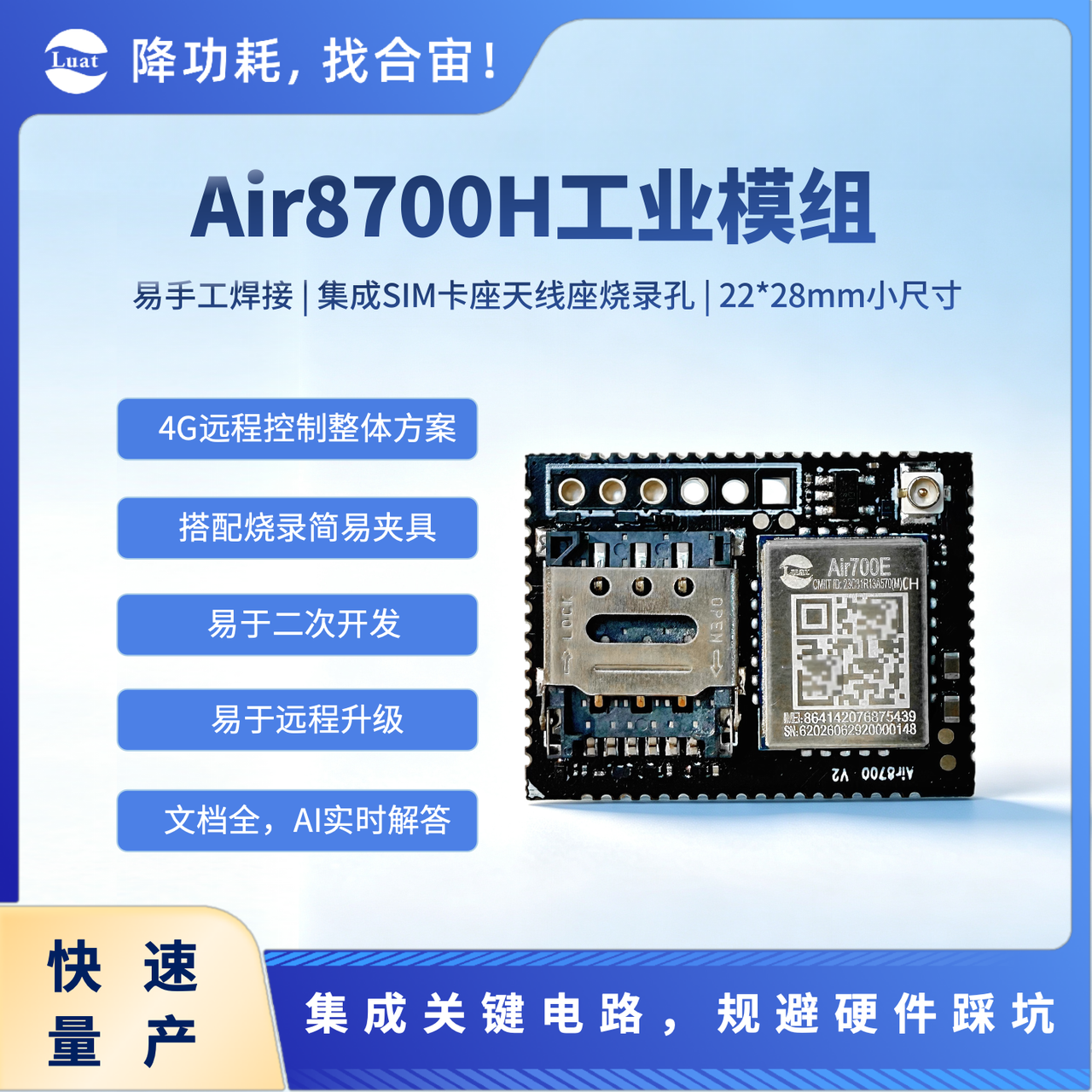

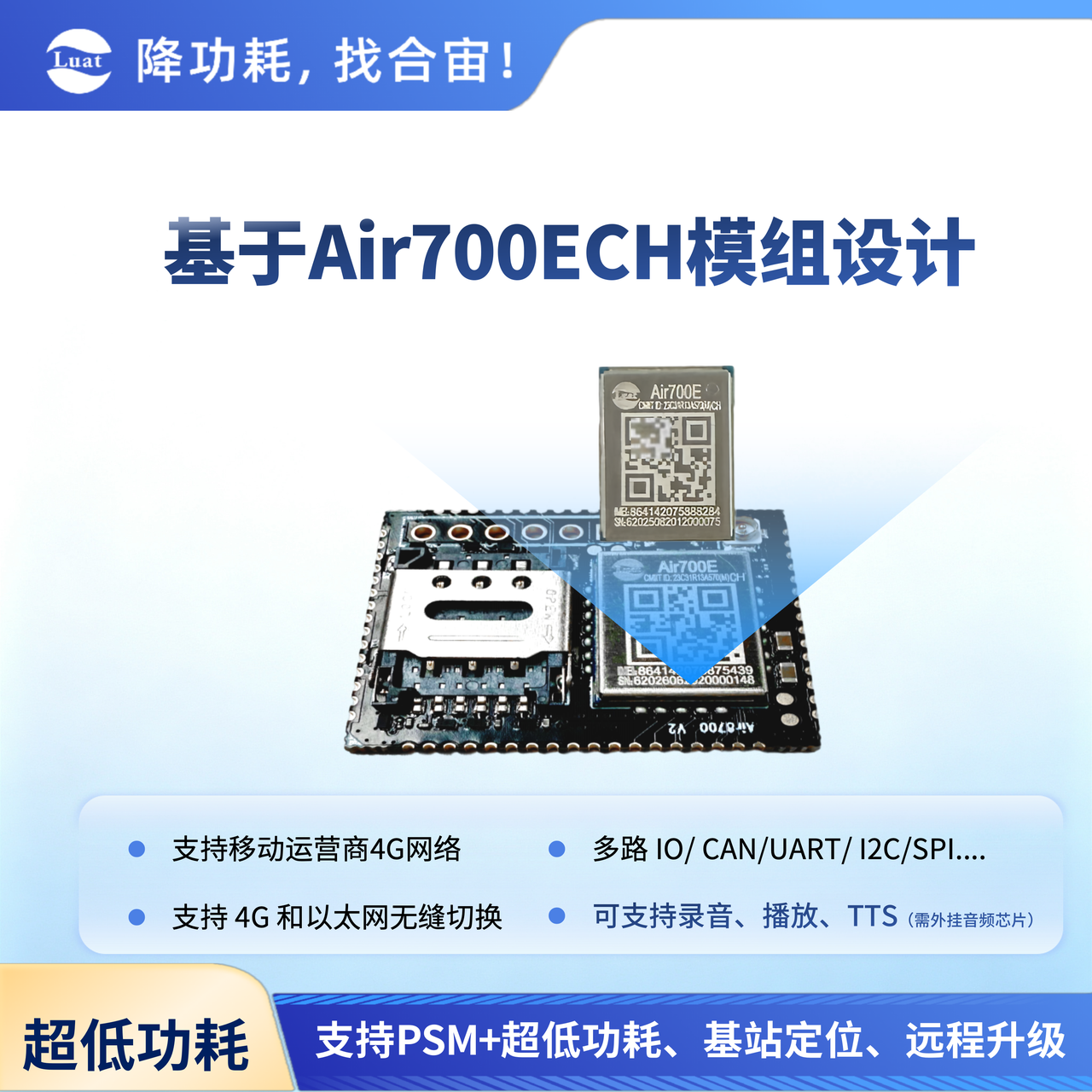

3，Air8700H；

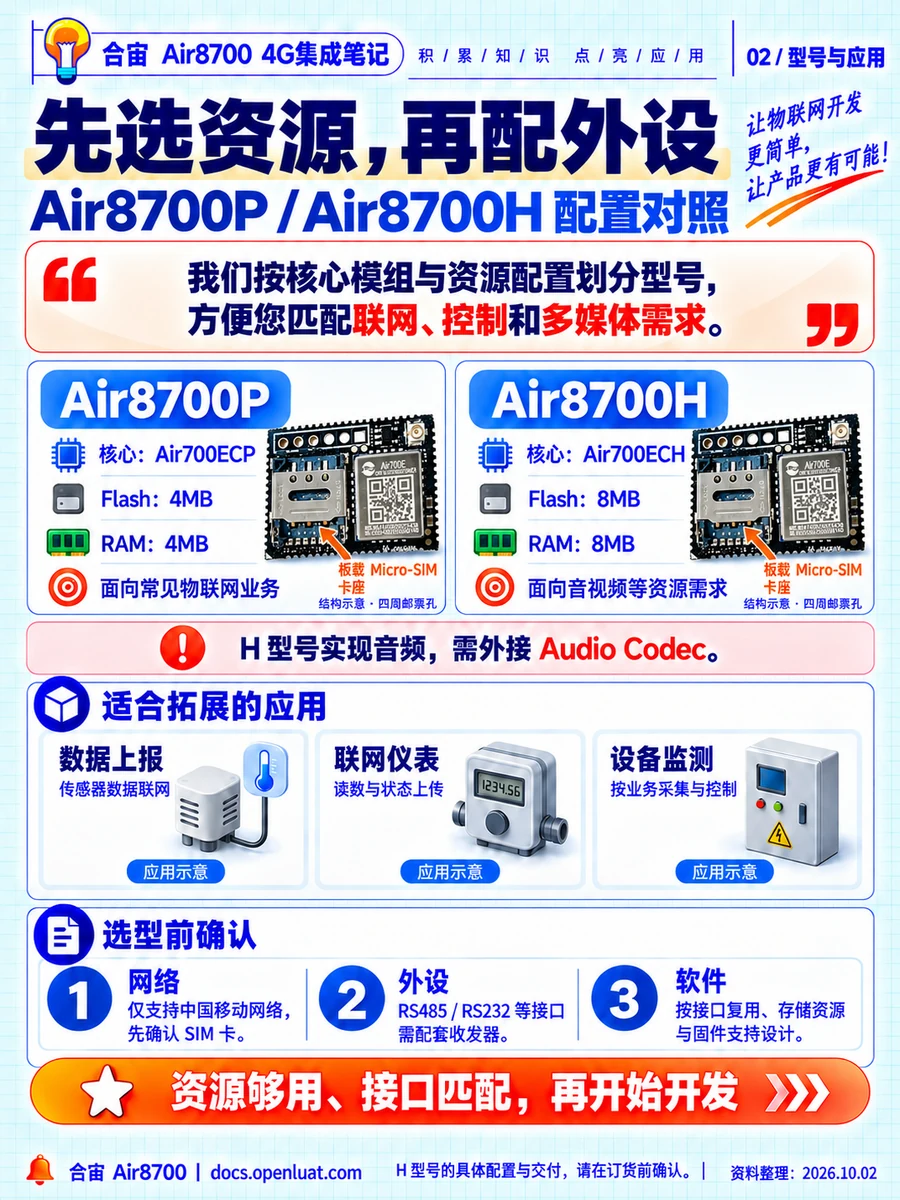

4，Air8700系列工业模组型号；

根据板载模组型号的不同，Air8700共有两个型号的工业模组；

	板载模组型号	Flash和RAM	说明
Air8700P	Air700ECP	4MB+4MB	适用于绝大多数的物联网场景
Air8700H	Air700ECH	8MB+8MB	适用于需要音视频功能的应用场景，其中音频需要外部搭配Audio codec实现

购买链接：luat.taobao.com

流量卡购买请联系杨凤珍；

30M/月，插拔卡或者贴片卡，2.9/1年，4.9/3年，续费为2.9/1年；

100M/月，插拔卡或者贴片卡，3.9/1年，6.9/3年，续费为3.9/1年；


5，Air8700板载硬件电路说明；

Air8700工业模组板载的硬件功能，都可以在Air8700工业模组原理图里详细了解；

Air8700_V0_20260622.pdf

接下来，我们将对每一个板载功能模块进行较为详细的说明；

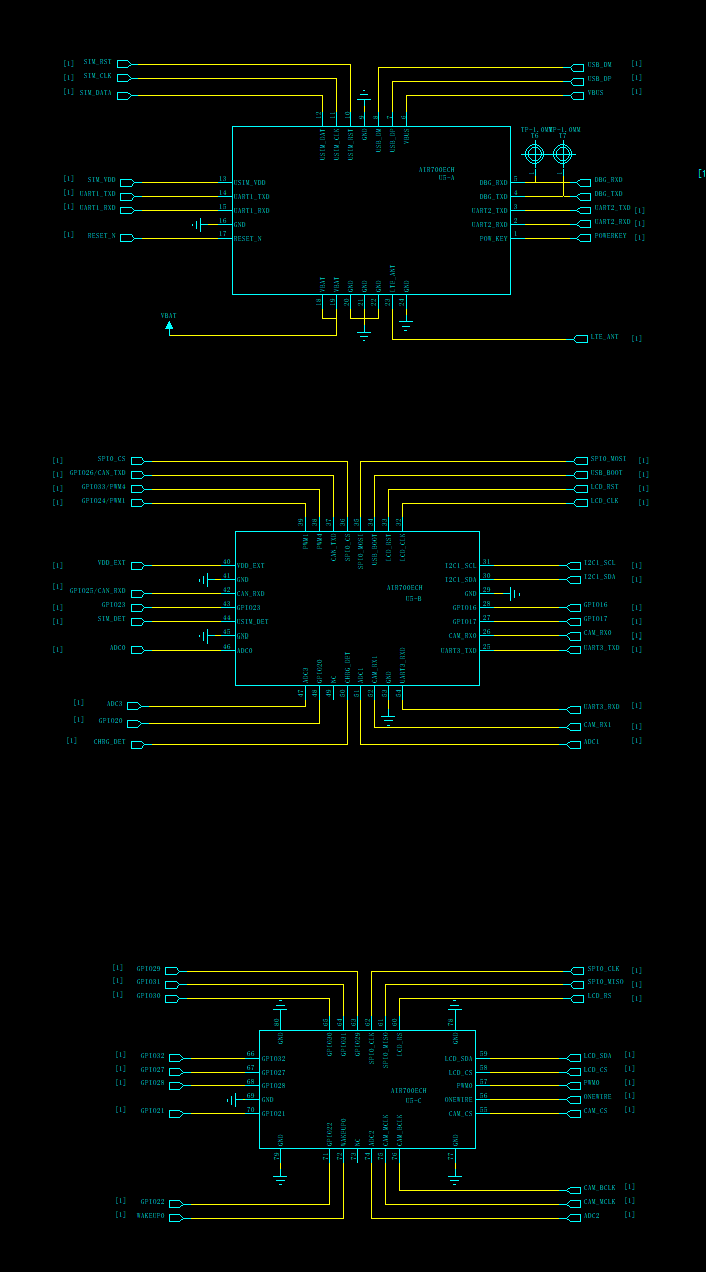

1）Air700ECP/ECH模组部分；

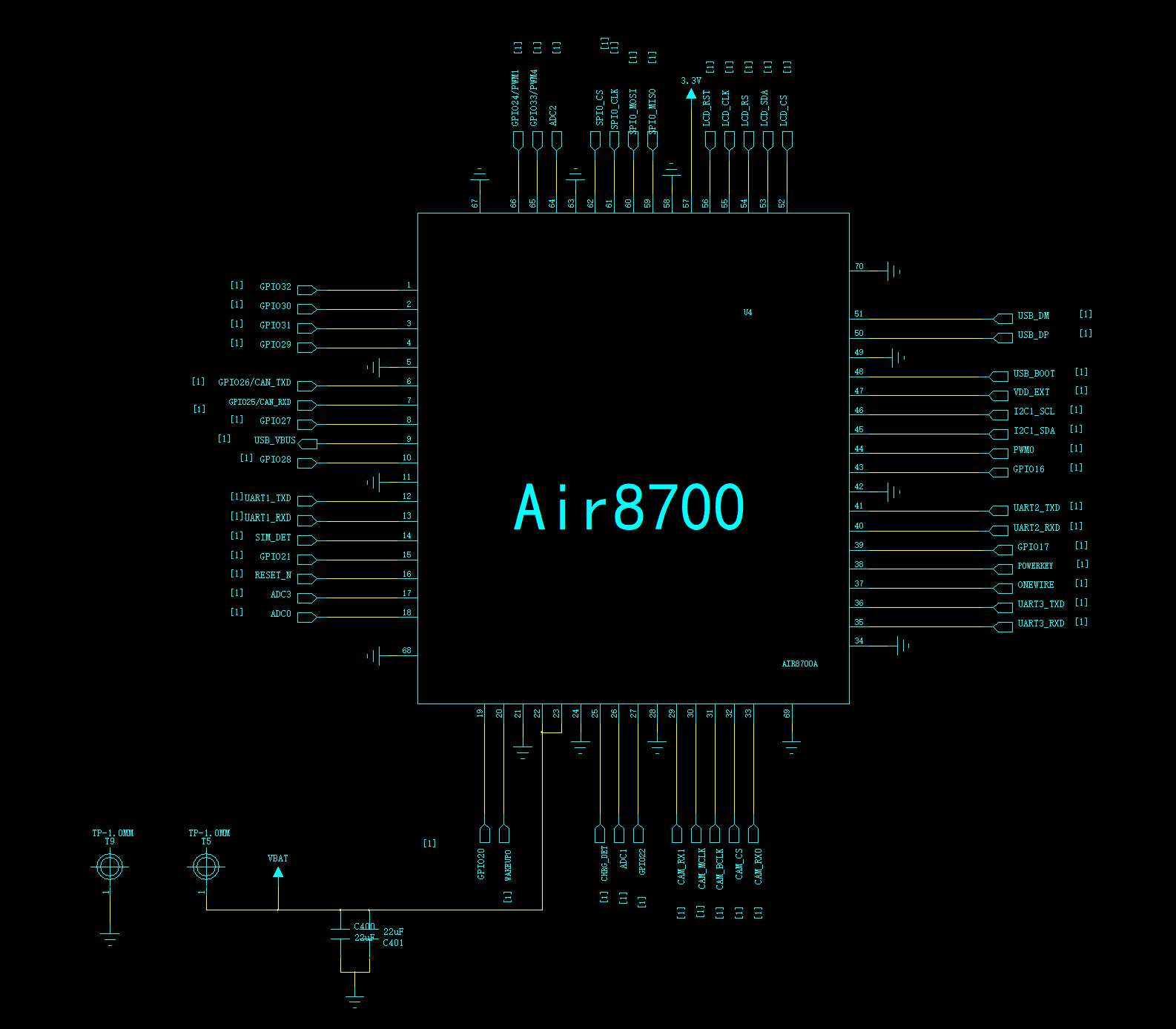

原理图部分；

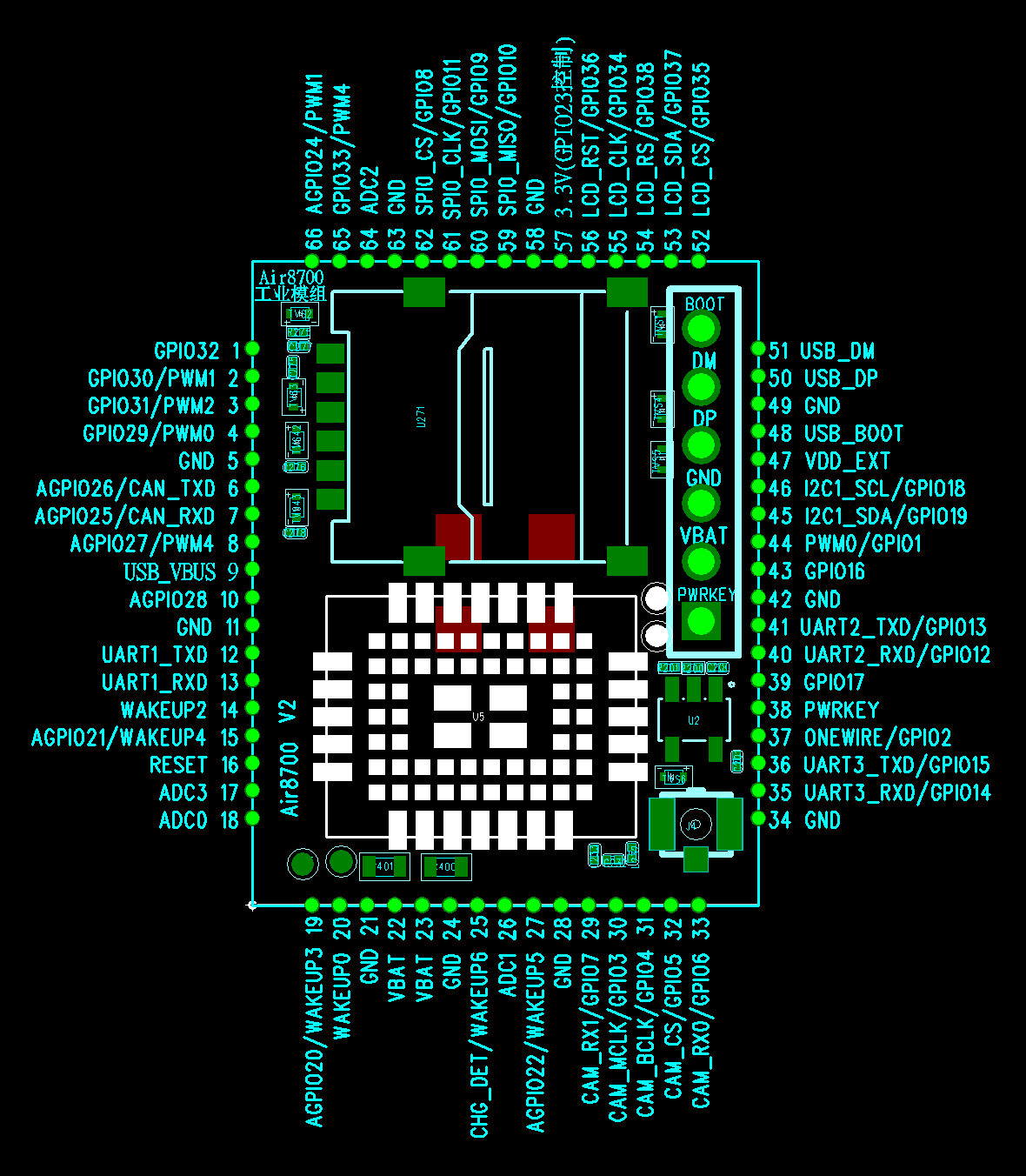

相应这部分电路在PCB上的位置如下：

2）SIM(MicroSIM卡座)；

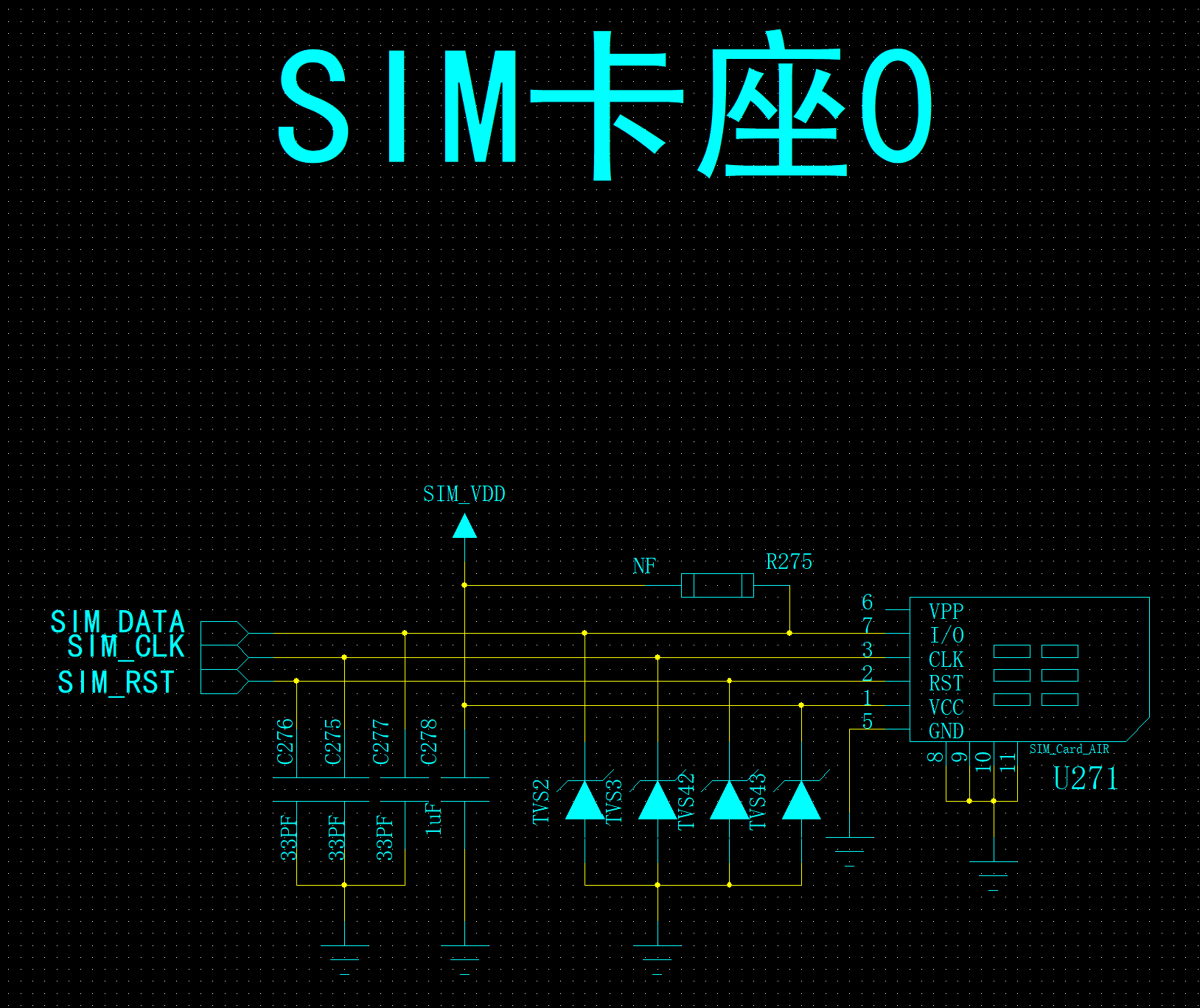

原理图部分；

相应这部分电路在PCB上的位置如下：

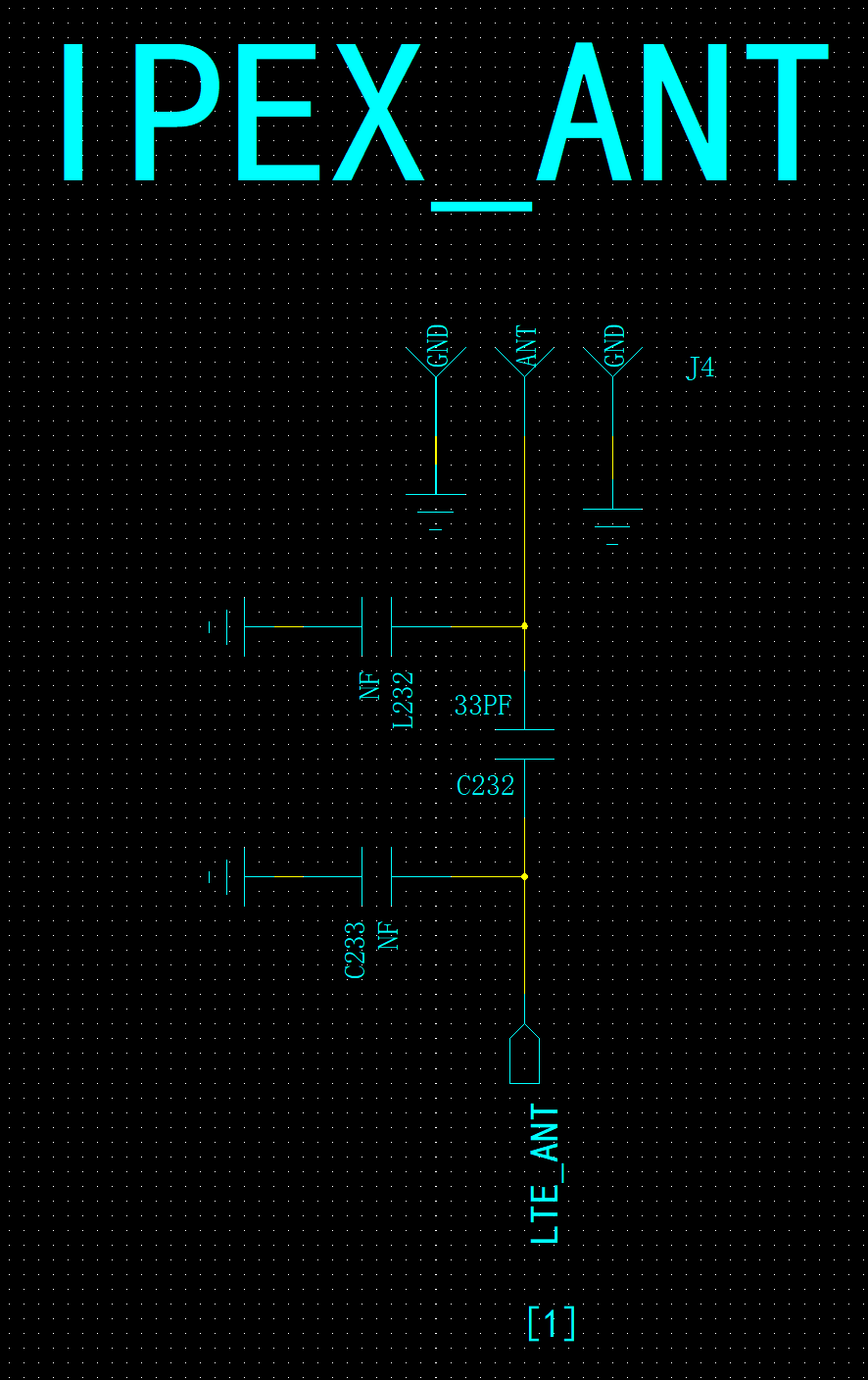

3）4G天线IPEX一代座子；

Air8700工业模组，可以通过IPEX一代座子外接天线，可以是FPC天线，也可以是棒状天线等各种形式的外接天线；

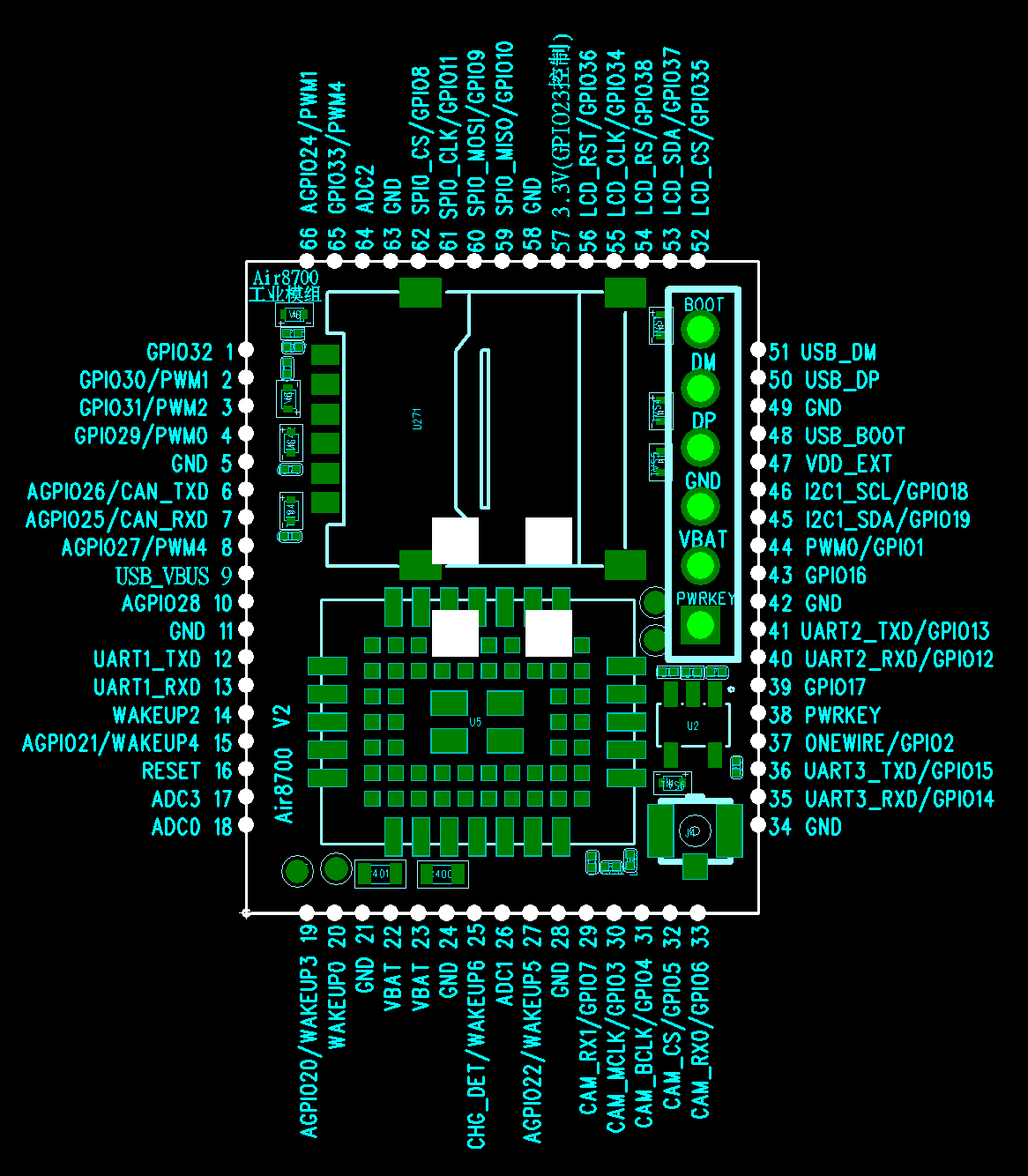

相应4G天线电路在PCB上的位置如下：

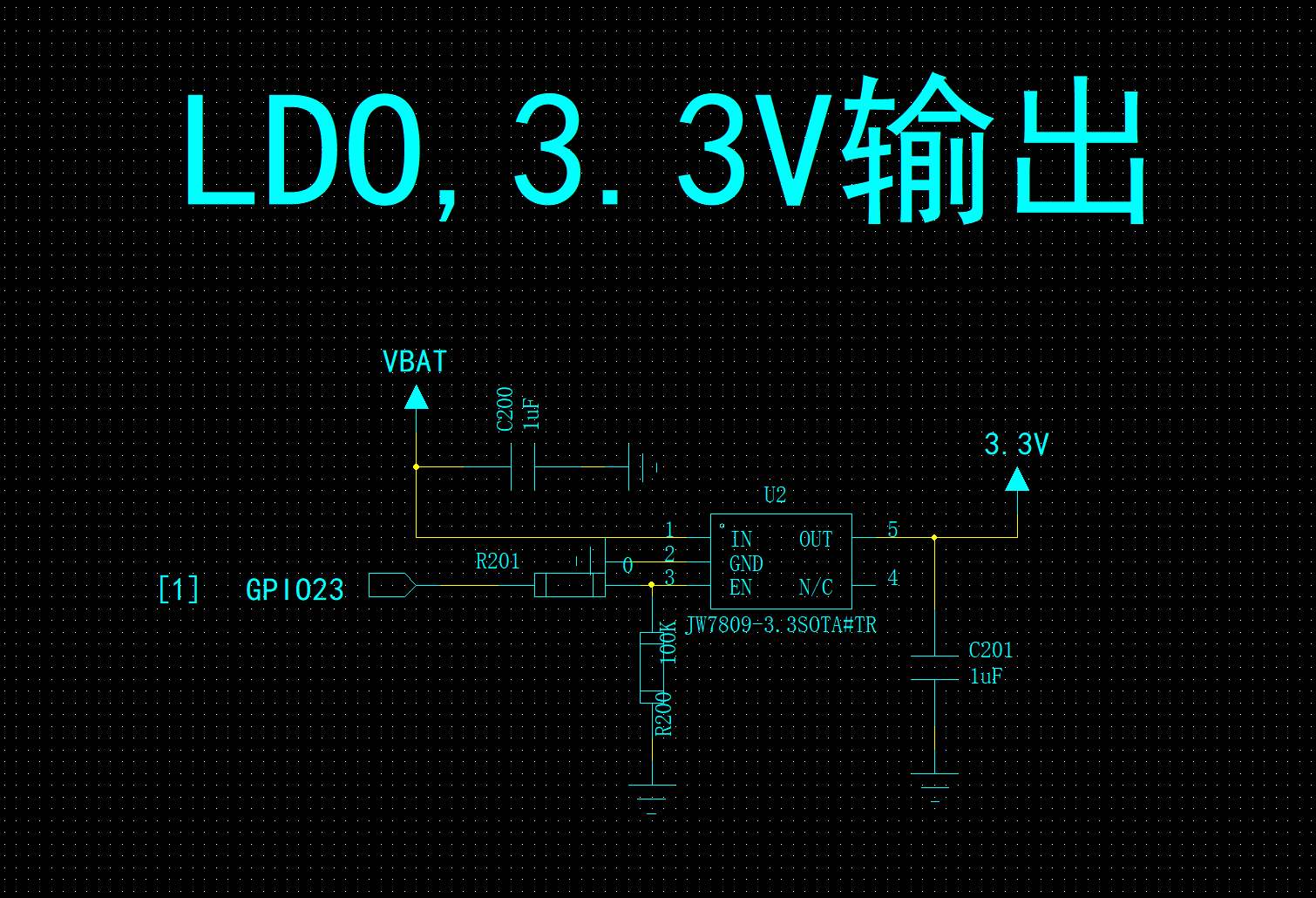

4）3.3V电源(GPIO23)；

Air8700板载了一颗LDO，可提供3.3V/300mA的电源输出，可以为需要的外设提供电源；

本LDO由GPIO23进行控制，高电平时打开，低电平时关闭；

GPIO23是AGPIO，无论模组是常规模式、低功耗模式还是PSM+模式都可以保持电平，相应的，该3.3V在任何模式下都可以根据产品需要保持输出；

该LDO为杰华特JW7809，在合宙官方淘宝店 luat.taobao.com 也有销售；

JW7809_Datasheet_R0.8_EN_20250603.pdf

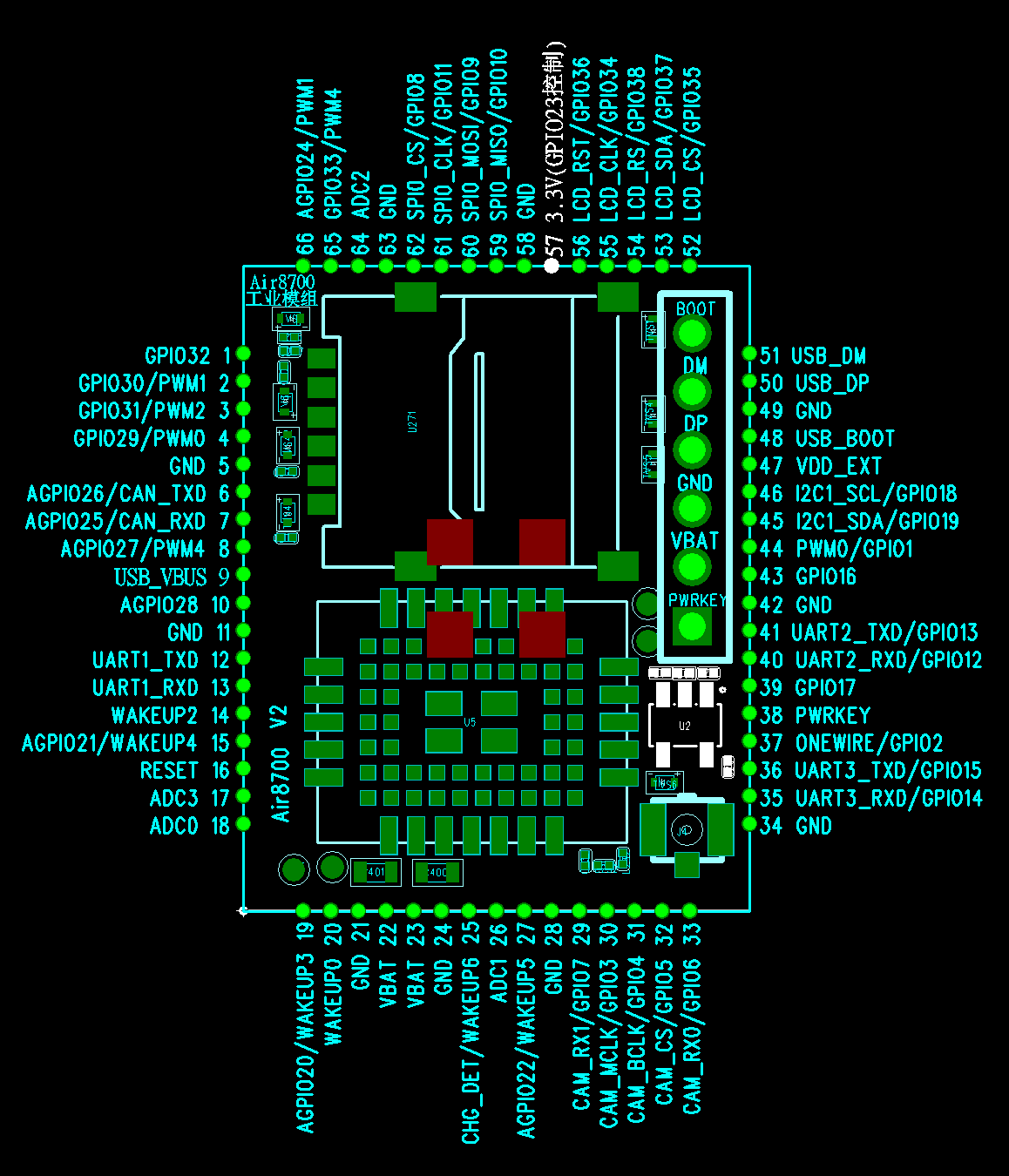

相应这部分电路在PCB上的位置如下：

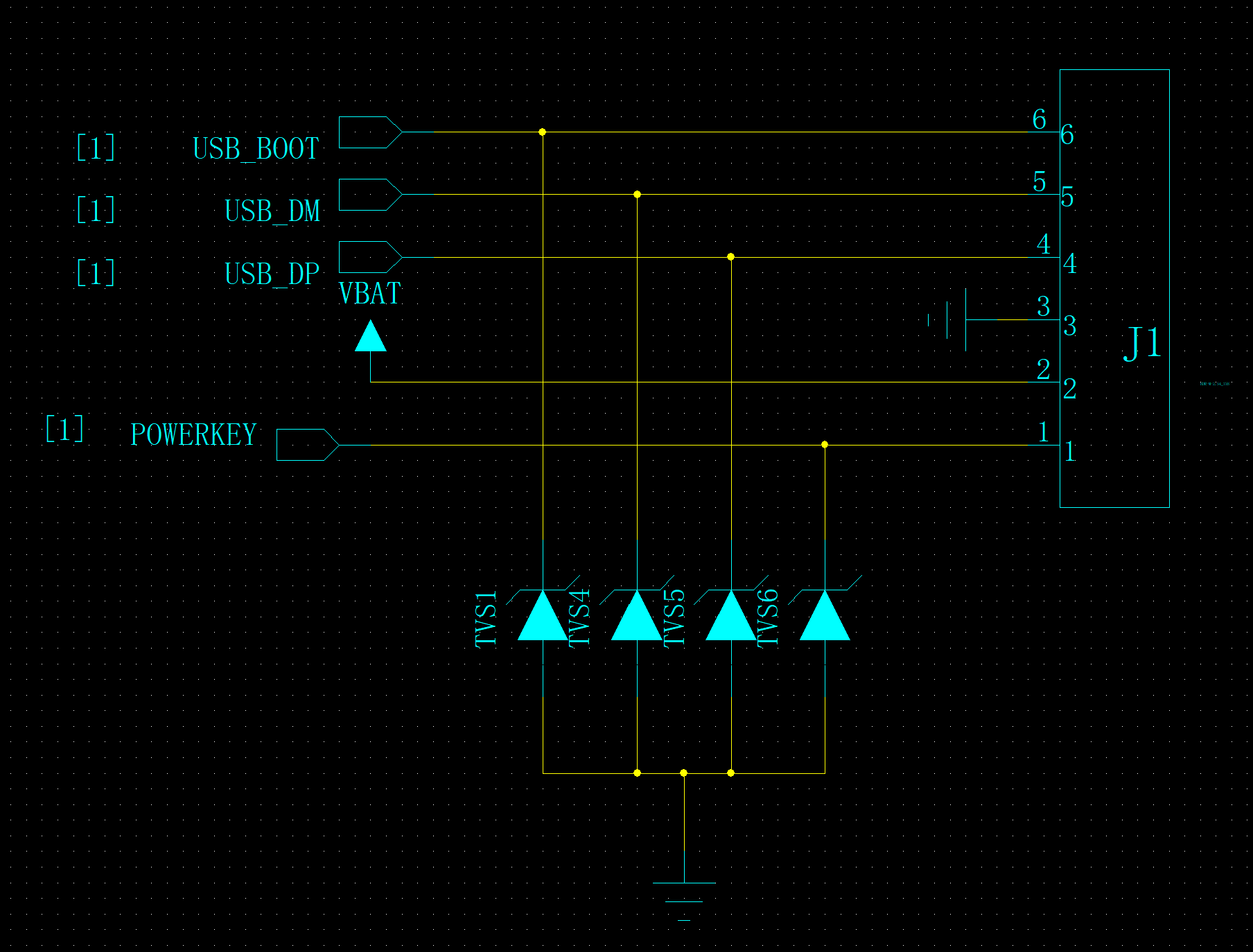

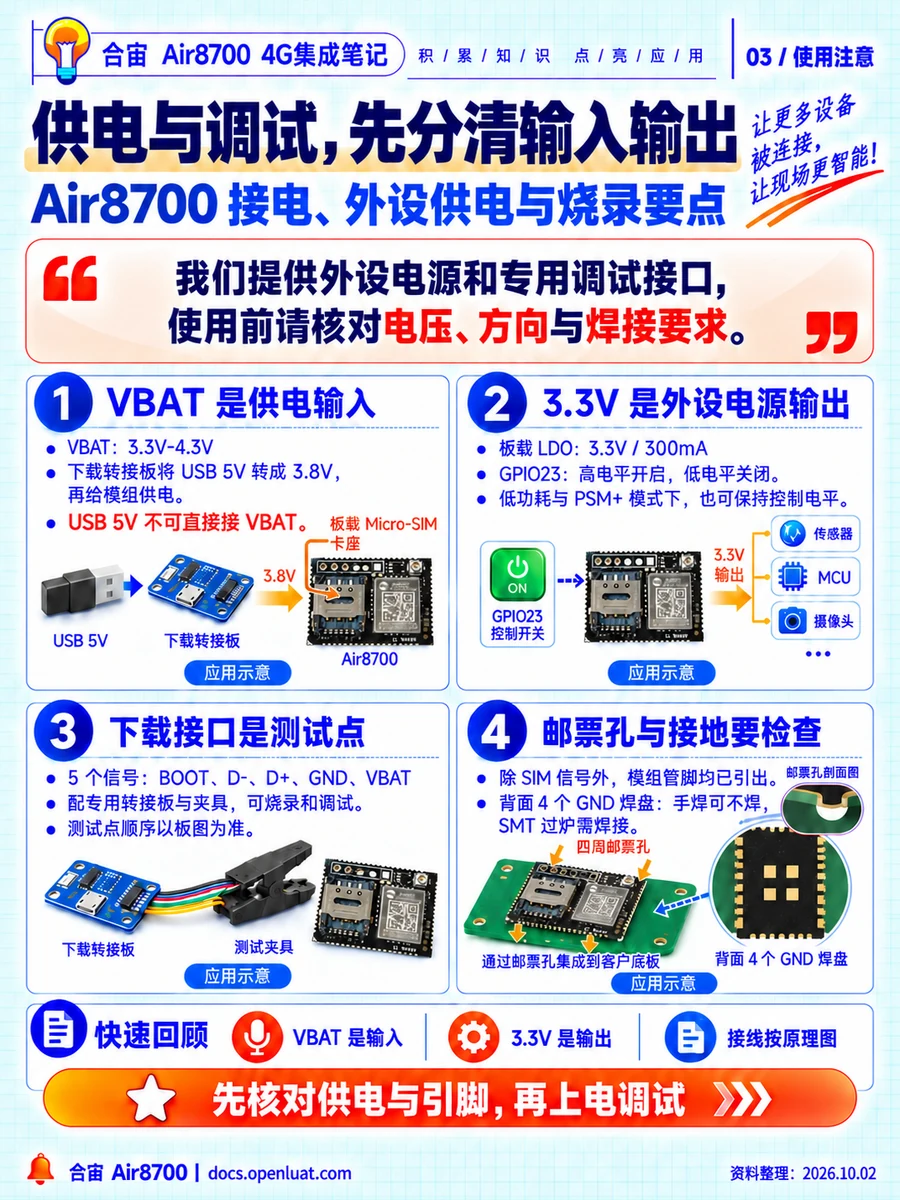

5）下载调试测试点(过孔)；

Air8700设计了5个下载调试测试点，搭配合宙设计的转接板，可以实现直接对Air8700的软件烧录和调试，大大简化了一般4G模组必须通过核心板或开发板进行调试的繁琐要求；

相应这部分电路在PCB上的位置如下：

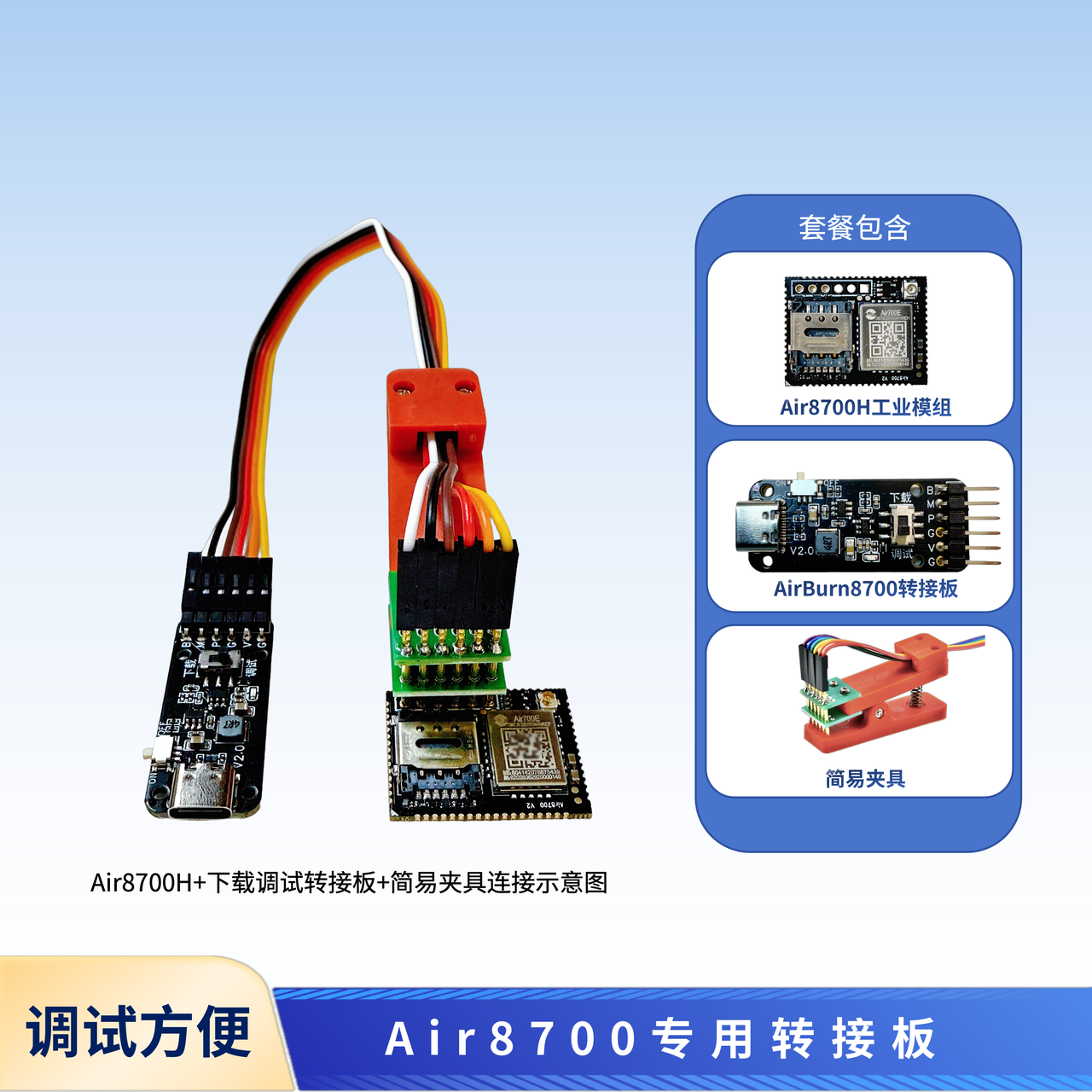

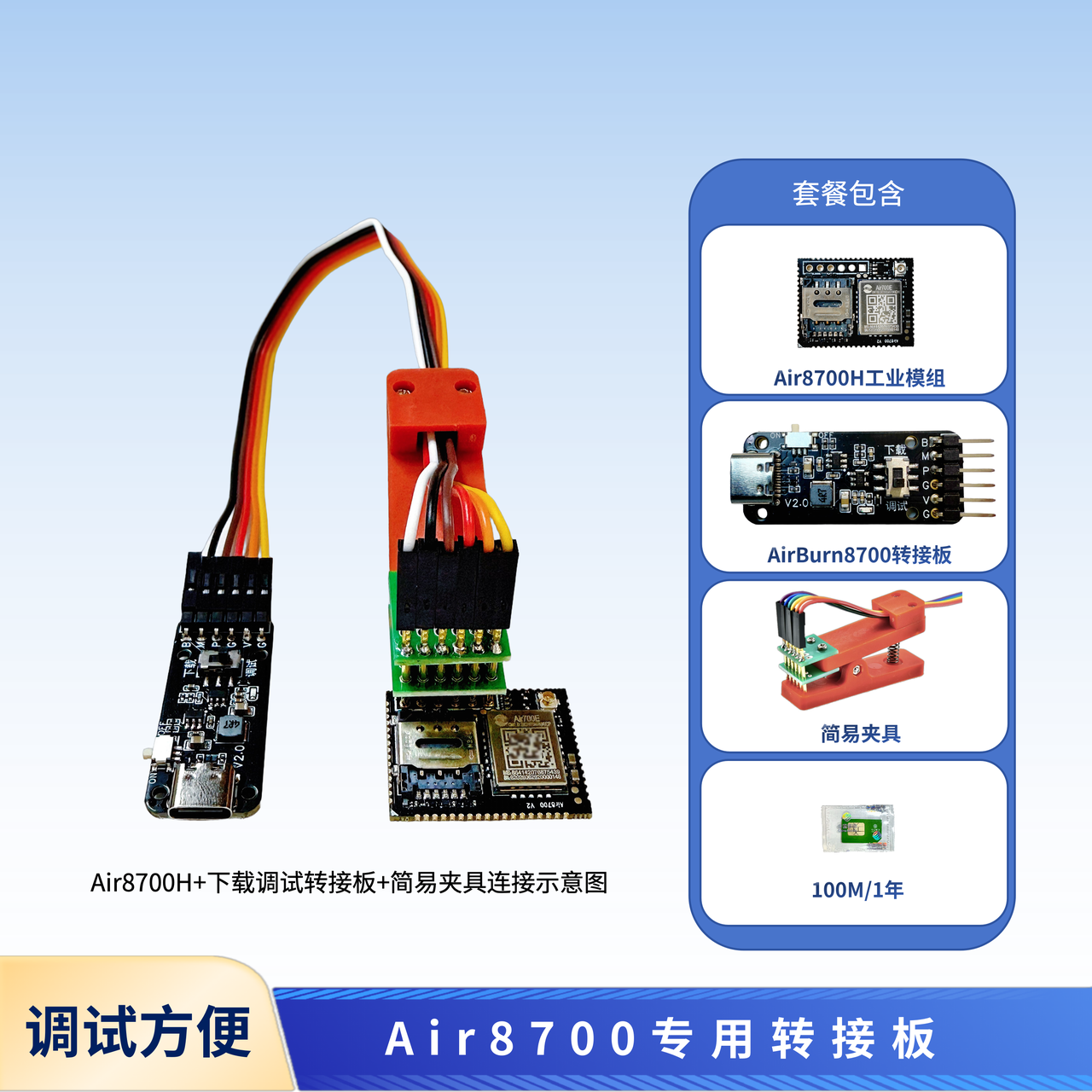

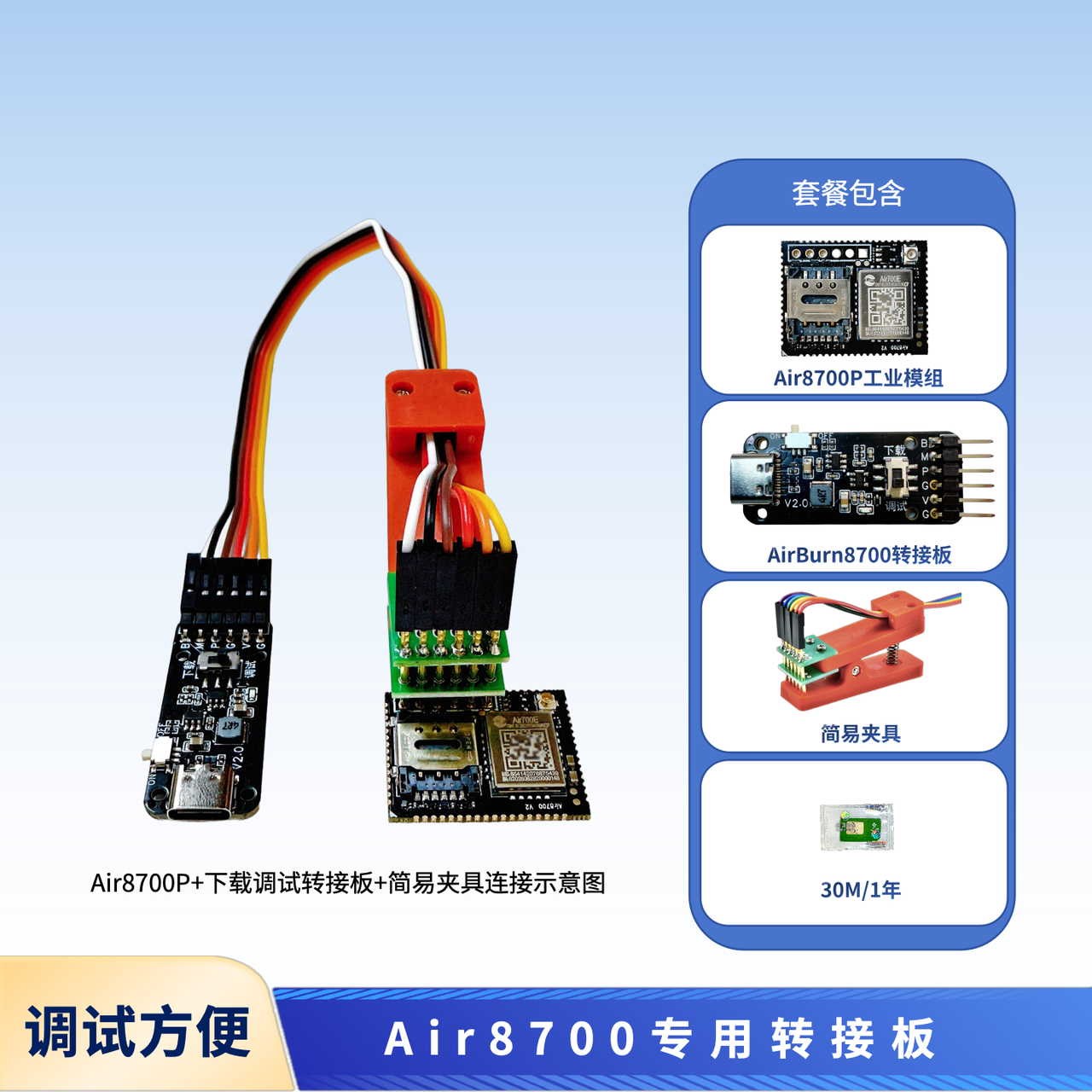

关于合宙下载调试烧录板的简要说明；

左侧为Type-C USB接口，一边连PC，一边连转接板；
通过USB_VBUS提供5V电源，经过板载的DCDC输出3.8V给Air8700供电；
通过USB_VBUS提供5V电源，经过板载的LDO提供1.8V电源，在下载软件时通过拨动开关与BOOT连接，使模块进入USB BOOT模式；
右侧为5个2.54间距的插针；

左侧说明

1 BOOT USB_BOOT

2 D- 接USB_DM

3 D+ 接USB_DP

4 GND GND

5 VBAT 3.3-4.3V 用USB线的VBUS供电给板载的DCDC，输出3.8V，给8781系列供电

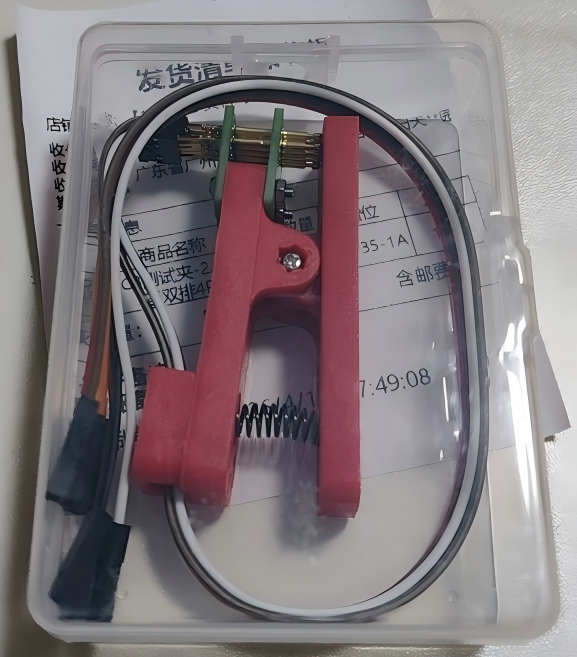

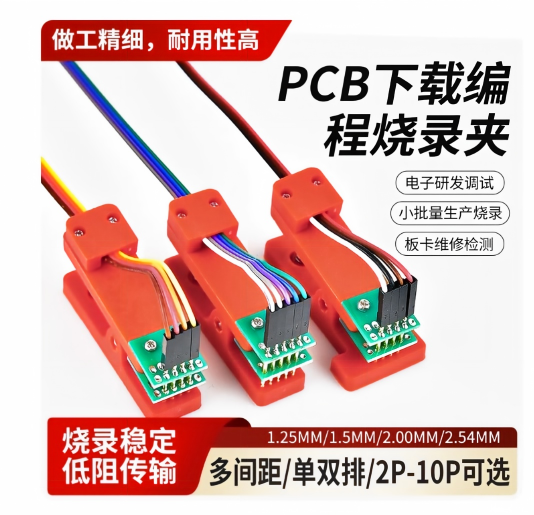

搭配简易夹具，使顶针接触Air8700的下载调试接口；

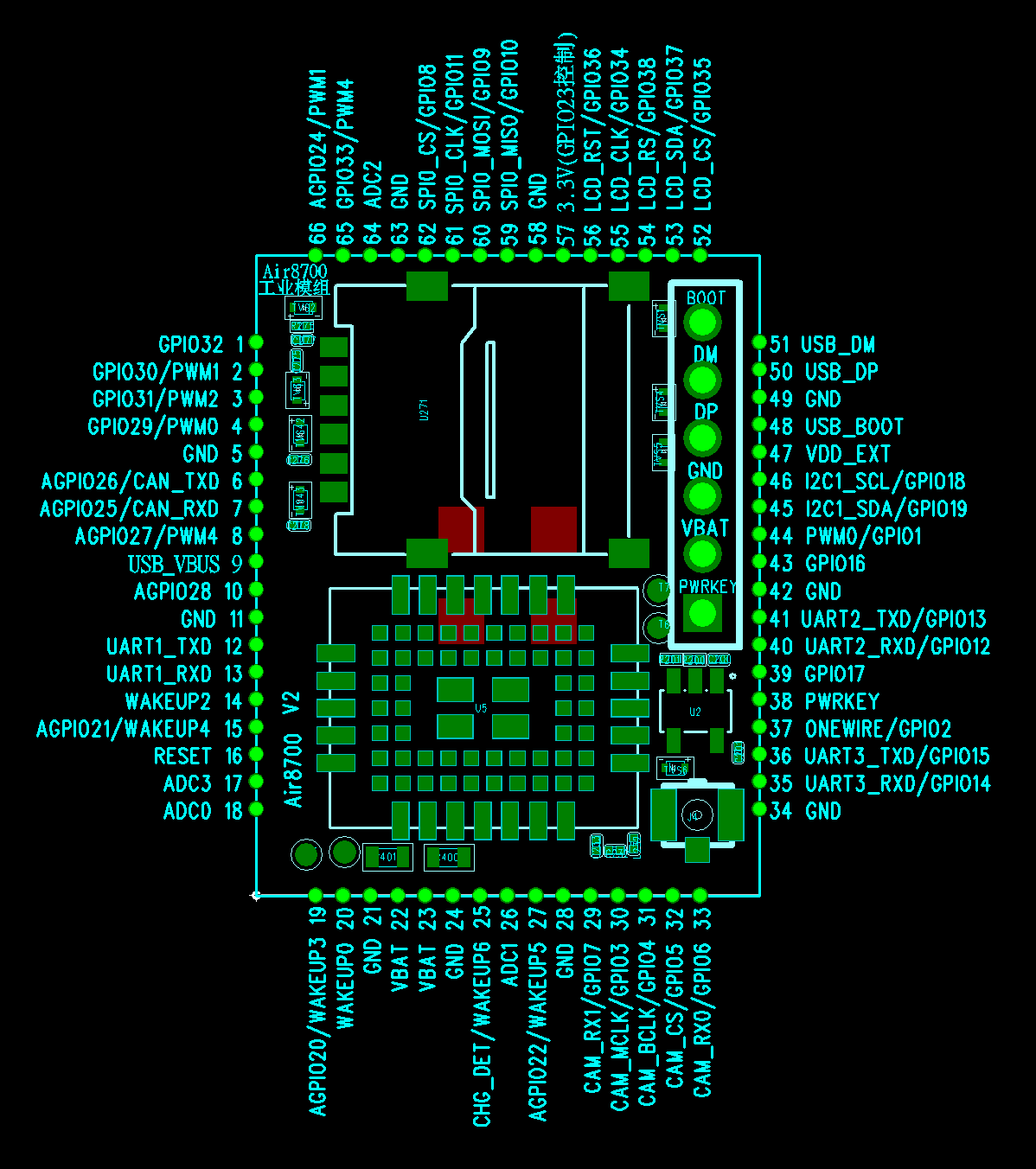

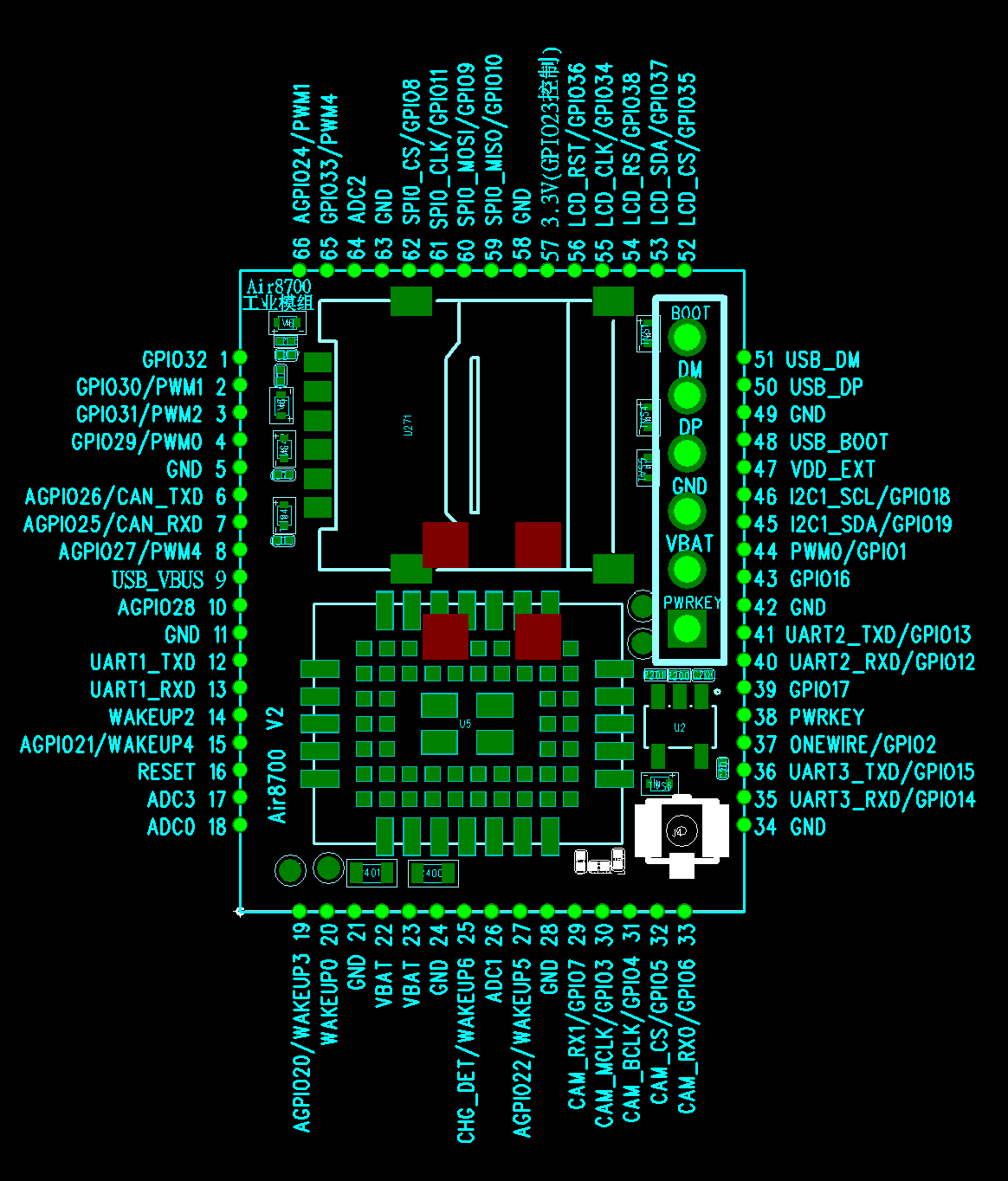

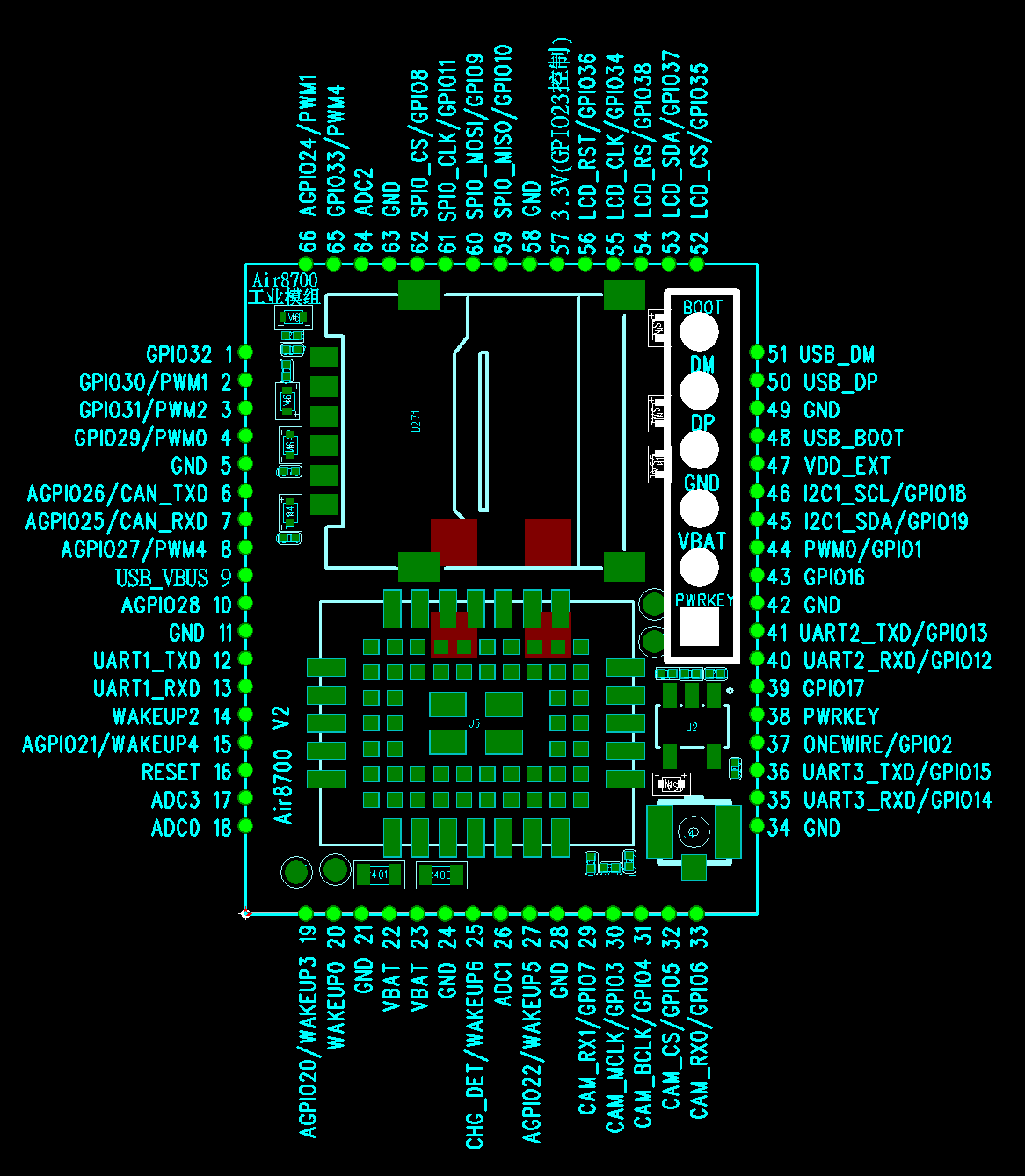

6）全管脚邮票孔(SIM卡除外)；

Air8700将Air700ECP/Air700ECH的全部管脚(SIM卡除外)都通过邮票孔引出，大大方便了手工焊接的需要；

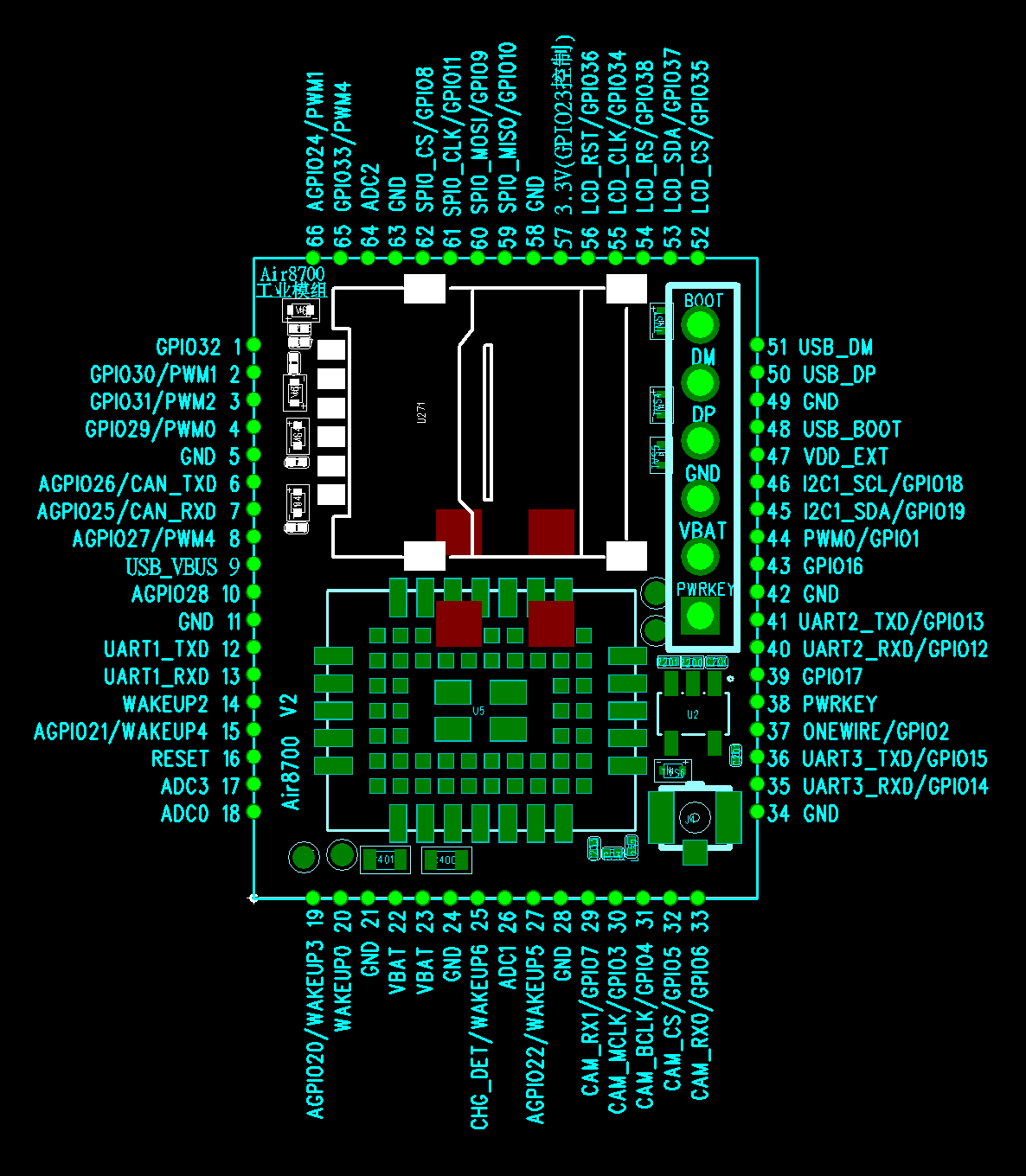

相应这部分电路在PCB上的位置如下：

说明！背面的四个GND焊盘，手焊时可以不焊接，SMT过炉时需要焊接；

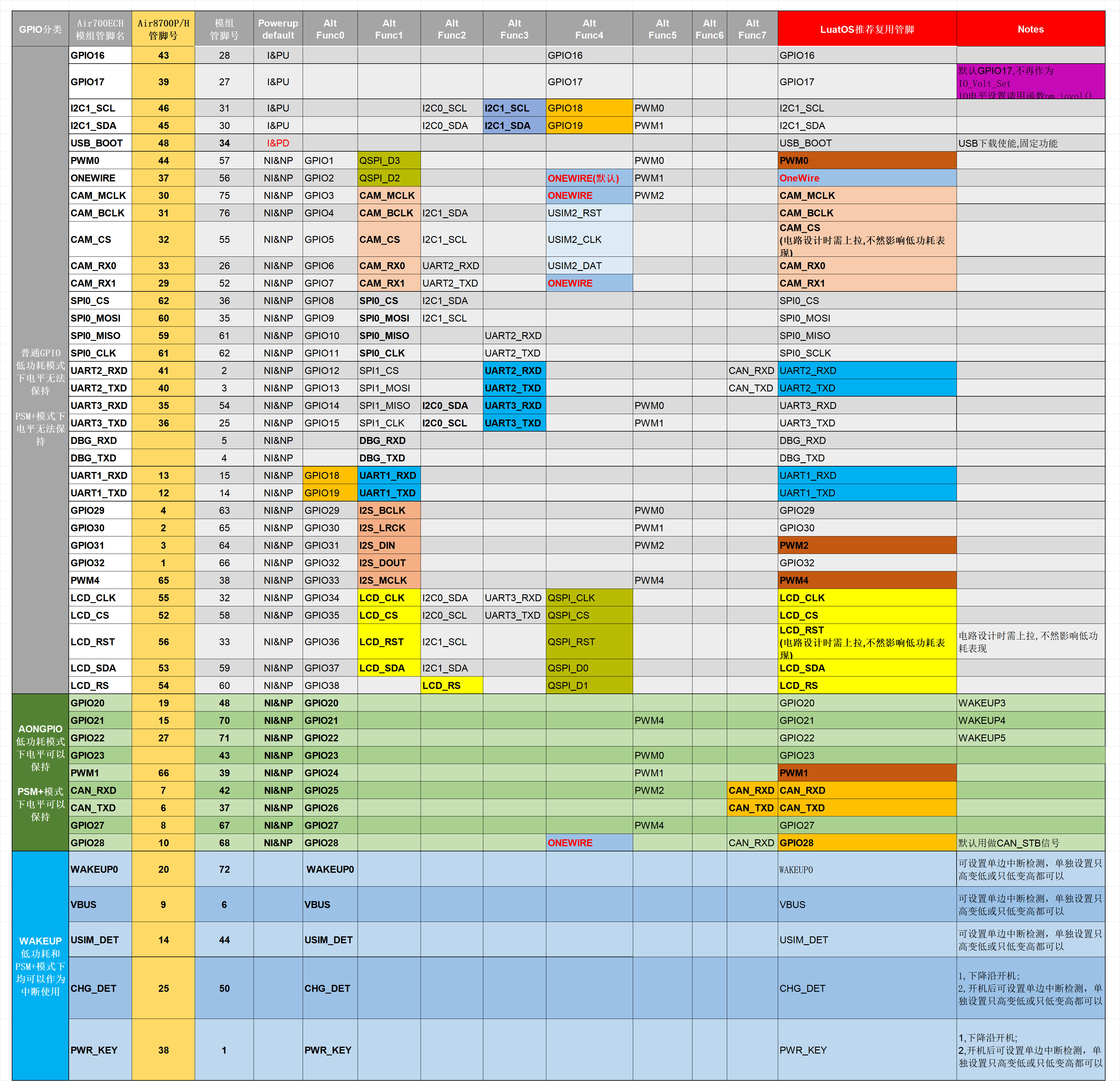

Air8700系列工业模组GPIO复用表如下；

Air700ECH_GPIO_Table_20260628.xlsx

三，原理图及PCB封装；

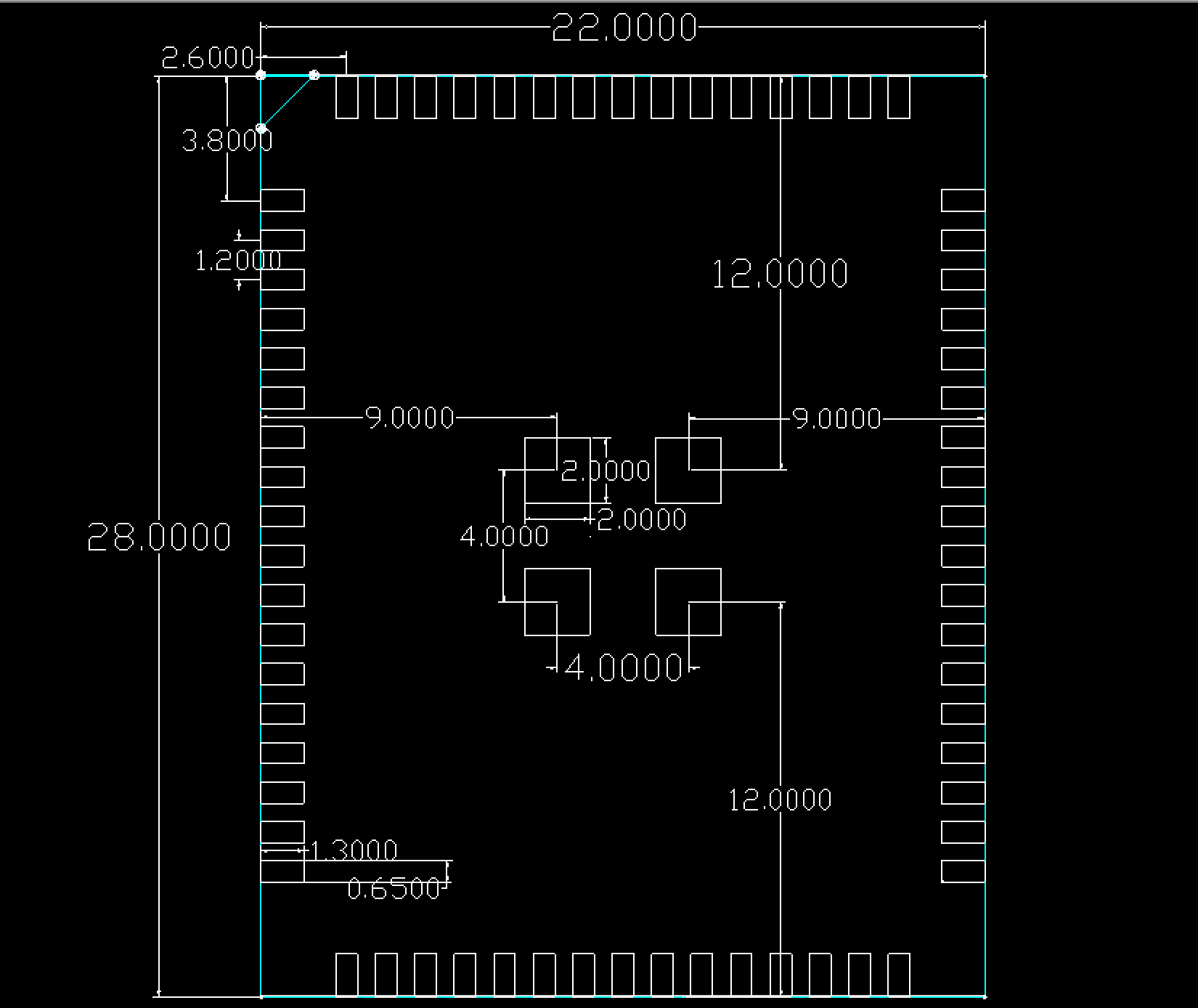

1，尺寸图；

Air8700_封装尺寸图.dwg

2，封装(PADS/AD/LCEDA)；

Air8700_封装_20260629.rar

四，LuatOS-iRTU介绍；

Air700ECP/Air700ECH部分待补充；

什么是LuatOS-iRTU？请说人话。

iRTU是一个配置平台，配置终端(模组)动作执行和行为逻辑的平台；
什么是终端动作执行？比如：串口透传、GPIO控制、GNSS定位、音频播放等；
什么是行为逻辑？就是在满足什么条件下执行什么样的动作；
假设终端不需要第三方服务器收集信息和web展示，只要一个iRTU就够了，比如：
串口/485透传的配置信息；
GPIO业务逻辑的配置信息；
假设终端需要第三方服务器收集信息和web展示，那么iRTU可以做到：
配置终端的动作执行和行为逻辑；
配置终端上传到第三方服务器的配置信息，比如服务器地址、通信方式等等；
web展示是以第三方服务器收集上来的信息为基础的服务，跟iRTU配置后台无关；
合宙提供了iRTU配置后台，以及不同模组型号的数个功能倾向iRTU固件；
iRTU配置后台：irtu.openluat.com ;
不同模组型号对应的数个iRTU固件：https://docs.openluat.com/value/irtu/firmware/ ；
这里面有个比较绕的地方，你如果想用iRTU固件和iRTU配置后台，你必须先保证你的模组在你的IoT账号之下，这是一步前置操作；
这里的IoT账号，指的是合宙的IoT服务对应的账号，地址是 iot.openluat.com ；
你只有按照合宙的规格，将该模组放置或转移在你的IoT账号下，你才能在iRTU配置后台看到你的设备，https://docs.openluat.com/value/irtu/webconfig/verify/ ；

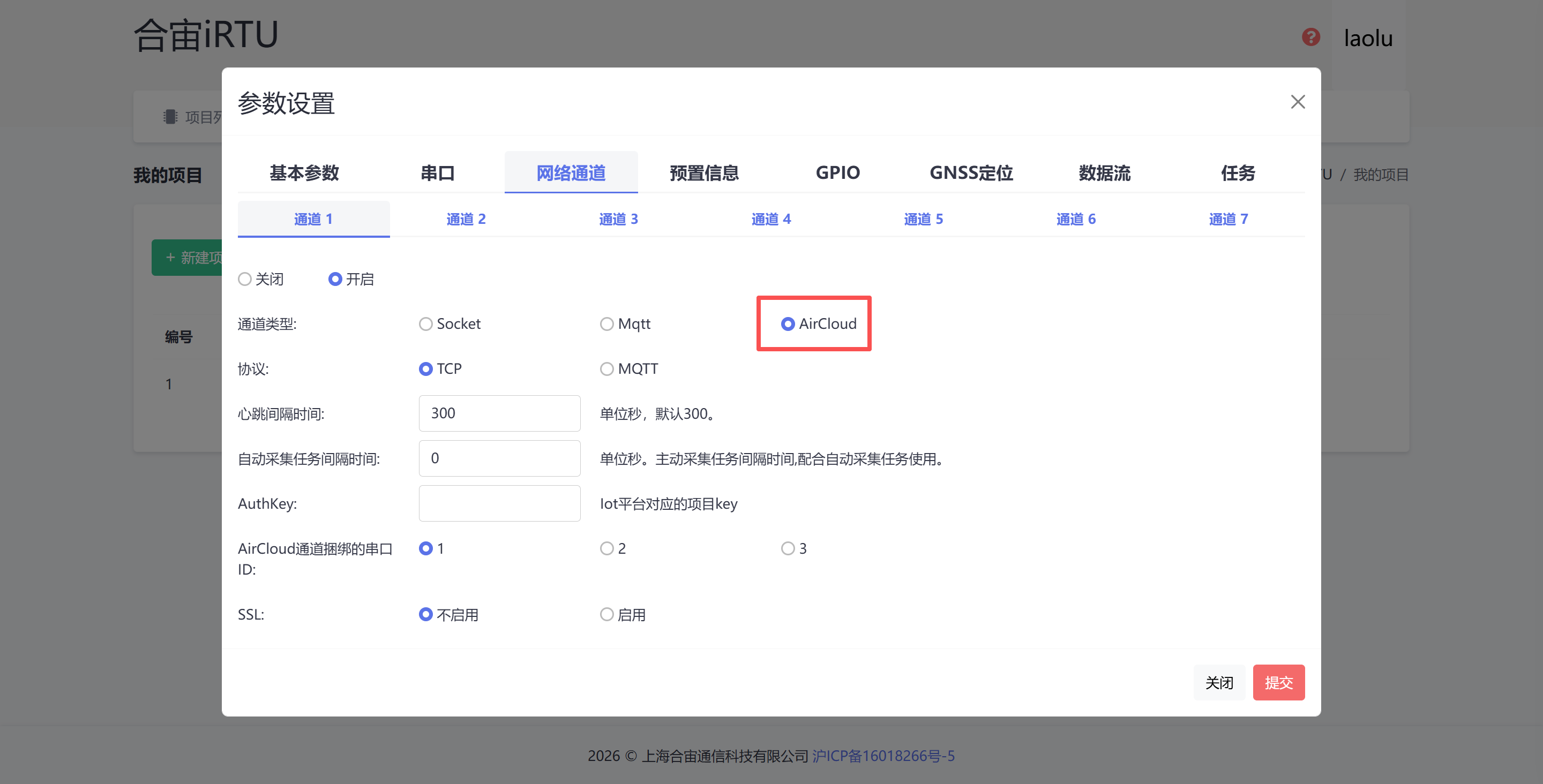

一切准备就绪之后，iRTU后台的这些参数都什么配置呢？这里是说明；

https://docs.openluat.com/value/irtu/docs/
我不想用合宙的配置后台，有办法吗？

有，你基于iRTU的源码，要么自己搞个配置后台，要么自己代码直接写死，要么你直接开发个PC配置工具不不是不可以。

https://docs.openluat.com/value/irtu/open/
听起来，上面都是iRTU软件相关的服务，合宙有相关配套的硬件吗？我不想用模组自己折腾了，我很忙的。

有的。

截止目前有如下几个典型型号：
1. Air8781P，支持UART串口透传，同时也有几路GPIO可供控制，要么配置为中断输入，要么配置为GPIO输出；
2. Air8782P，支持UART/485/232透传，同时也有几路GPIO可供控制，要么配置为中断输入，要么配置为GPIO输出；
3. Air8780，集成了模组相关的最小系统，比如SIM卡、天线、供电、看门狗等，让你不用再为模组相关的设计而飞信，你只需要用通过邮票孔引出的大量核心IO进行二次设计即可；
4. Air8201/Air8202，主要瞄准的是通信定位二合一场景，严格说来他们可以算是PCBA而不是模组，拿来即用，配个外壳就行；
5. Air8700，这个就更厉害了，直接看文档吧 https://docs.openluat.com/air8700/product/ ；
6. 如果这些都不满足怎么办？不要担心，我们会持续的增加工业模组的型号，同时，您也可以使用4G模组自己设计以满足自己特别个性化的需求；
10，说到现在，是不是需要总结一下iRTU面向哪些场景提供了解决方案了？
透传，无论是TTL串口，还是RS485或RS232总线；
控制，GPIO可以按照逻辑输出高或低，比如控制继电器、状态灯等；
定位，通信定位二合一的场景，比如宠物定位器；
语音，可接听，可播放，远程喇叭没问题；
这么说吧：夹子报警器、断电报警、短信转发等常见的功能，你可以一行代码不写，iRTU就可以实现；
上面提到的对接第三方服务器，难道合宙不能提供这样的服务吗？

可以的，这个就是。

如果iRTU现有的版本中还是差一点不能满足你的需求怎么办？

跟我们提要求，我们加上。

竞争力总是在最后的100米，这是我们的机会。
