合宙双网口双 485 工控板 Air8300

作者：王城钧　|　最后修改：2026-10-12

Air8300 是合宙推出的双网口双 485 工控板，主控采用 Air8000W（4G Cat.1 + WiFi + BLE 多网融合工业级模组），把「4G + WiFi/BLE + 双以太网 + 隔离 485 + 非隔离 485 + 电池供电 + Type-C」做在一块工业控制板上，基于 LuatOS 可二次开发，可直接用于量产。

资源一览（快速入口）

一、先看照片

一张图说明 Air8300 双网口双 485 工控板的功能

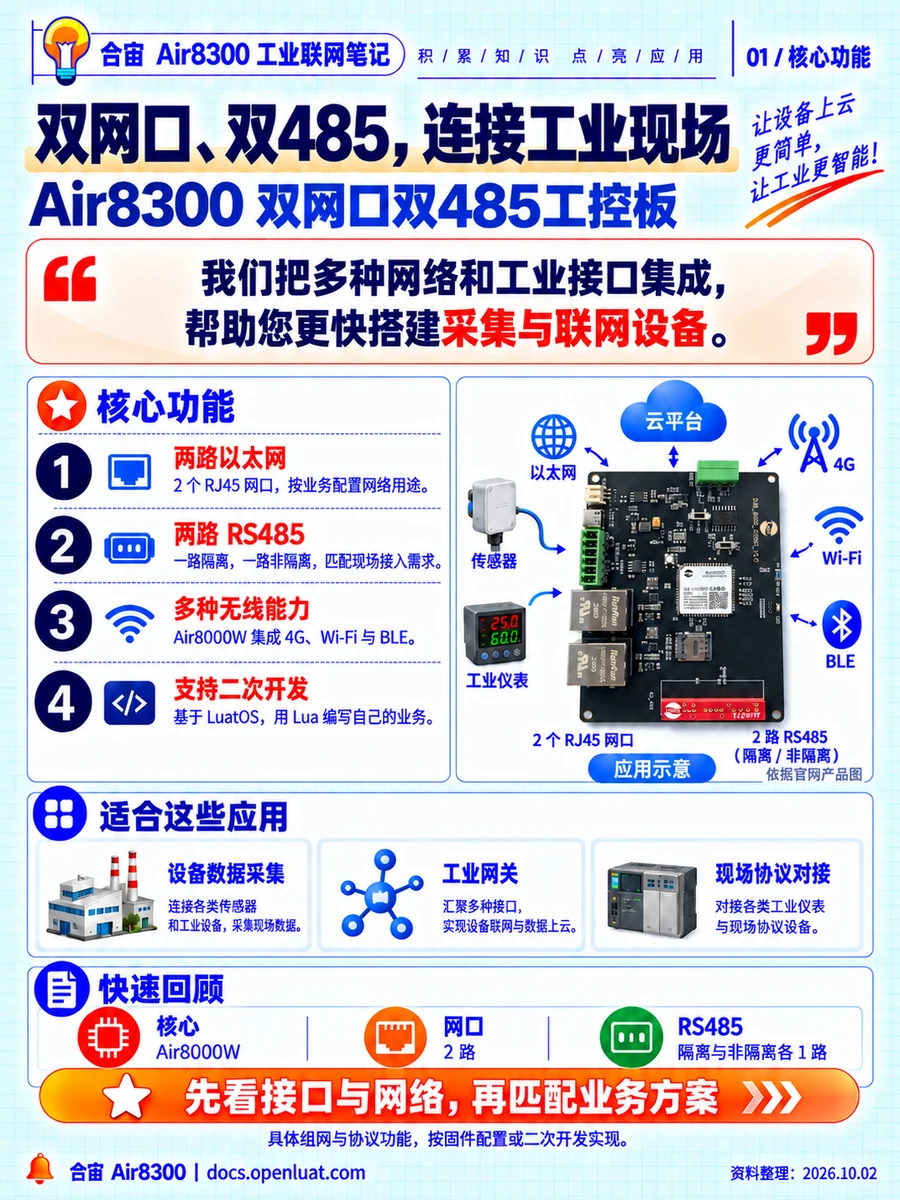

01_核心功能与应用

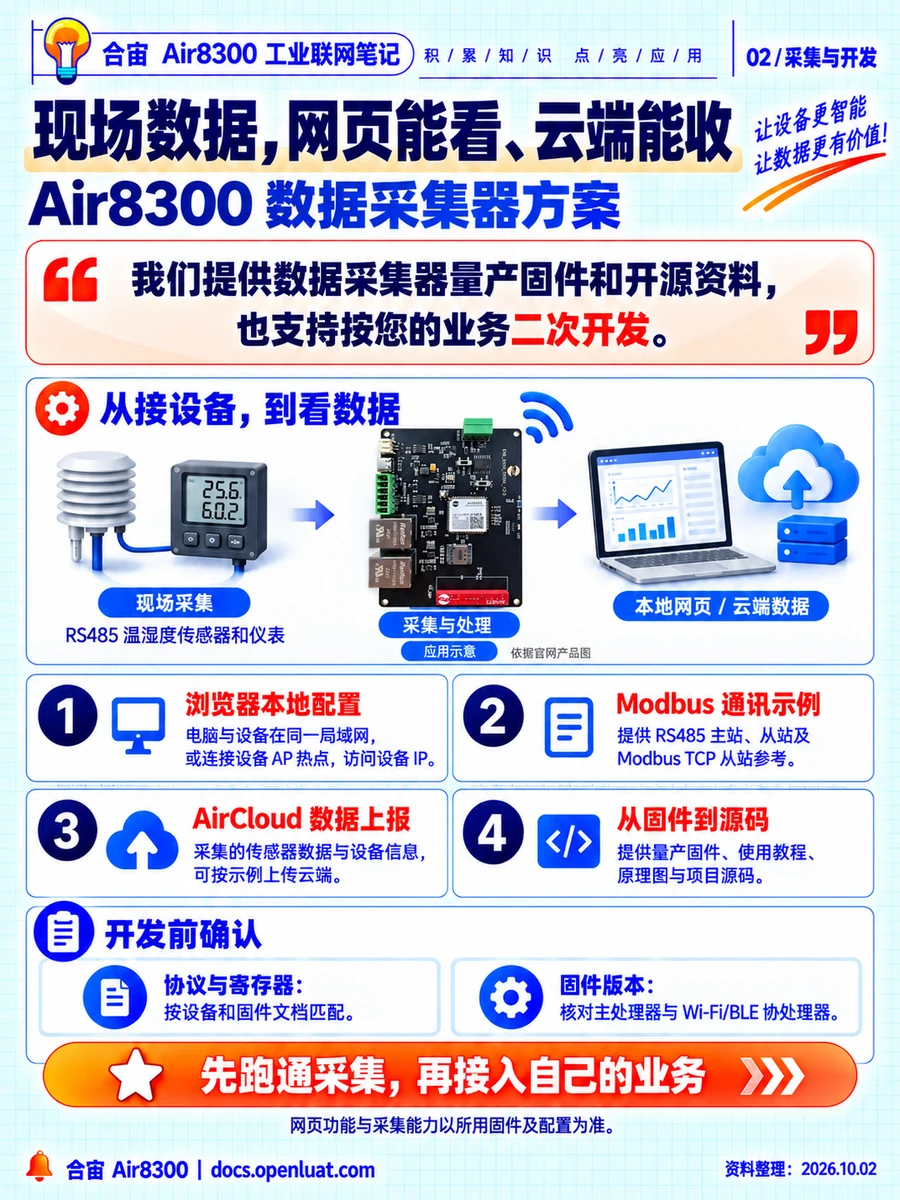

02_数据采集与开发

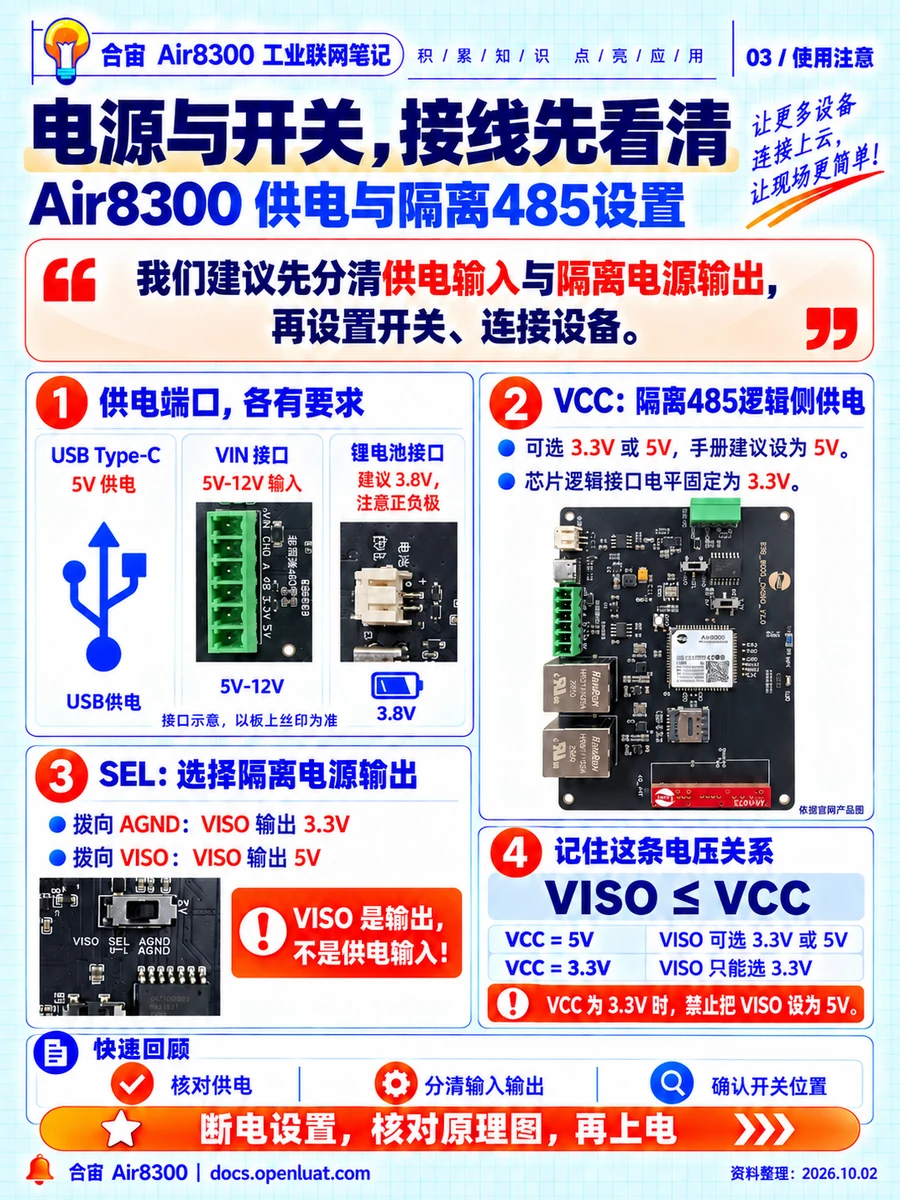

03_供电与开关设置

二、产品简介

基于 8000W 模组设计的双网口工业控制板，除了两个以太网口、4G、WiFi 之外，还有隔离 485 和非隔离 485 各一个，用户可以基于这块控制板 + LuatOS 的能力做二次开发。

工控板配置：

  • 4G 天线、WiFi 天线；
  • 1 个 SIM 卡座，1 个 ESIM 预留焊盘；
  • 1 个电源指示灯，1 个网络指示灯，1 个三色指示灯；
  • 1 个 Type-C 口（供电、烧录、日志）；
  • 1 个 BOOT 按键；
  • 1 个带隔离的 485 工业接口（川土微 CA-IS3092VW），1 个不带隔离的 485 工业接口；
  • 2 个以太网口（CH390H）；
  • 1 个 3.3V/5V 供电开关，1 个 AGND / SEL / VISO 开关；
  • 1 个电池接口（3.3V~4.35V，板载纯硬件锂电池充电电路）。

各接口的实物位置、脚位与供电细节见 电路和使用说明。

三、型号划分与配件

型号 主控 说明
Air8300 Air8000W 双网口双 485 工控板，双以太网 + 4G + WiFi/BLE + 隔离 485 + 非隔离 485，可直接用于量产

（待补充：子型号划分、在售状态、标准配件清单，由硬件方案同事补充）

四、应用场景

  1. 工业现场设备接入与协议转换：两路 485 分别接现场设备，双网口接入上位机 / 传感器；
  2. 局域网数据采集终端：板载内置 Web 服务页面作为本地配置入口，PC 通过局域网直连访问，采集数据上报云端（见 数据采集器演示）；
  3. 多网融合联网上云：4G / 以太网 / WiFi 按优先级自动选路；
  4. 作为 OEM 整机方案：硬件、软件均可定制，拿到即量产。

五、商务合作方式

购买链接：luat.taobao.com

六、相关资料
