合宙 Air8607：Air1603的音视频和大屏UI功能最小系统板

Air8607 是合宙基于 Air1603 设计的大屏音视频最小系统板：一颗 Air1603 加上大屏、触摸、喇叭、SD 卡和一路 Type-C，即可跑起 AirUI 大屏界面和音视频播放，基于 LuatOS（Lua 5.3）脚本开发，不用搭编译环境。

资源一览（快速入口）

一、先看照片

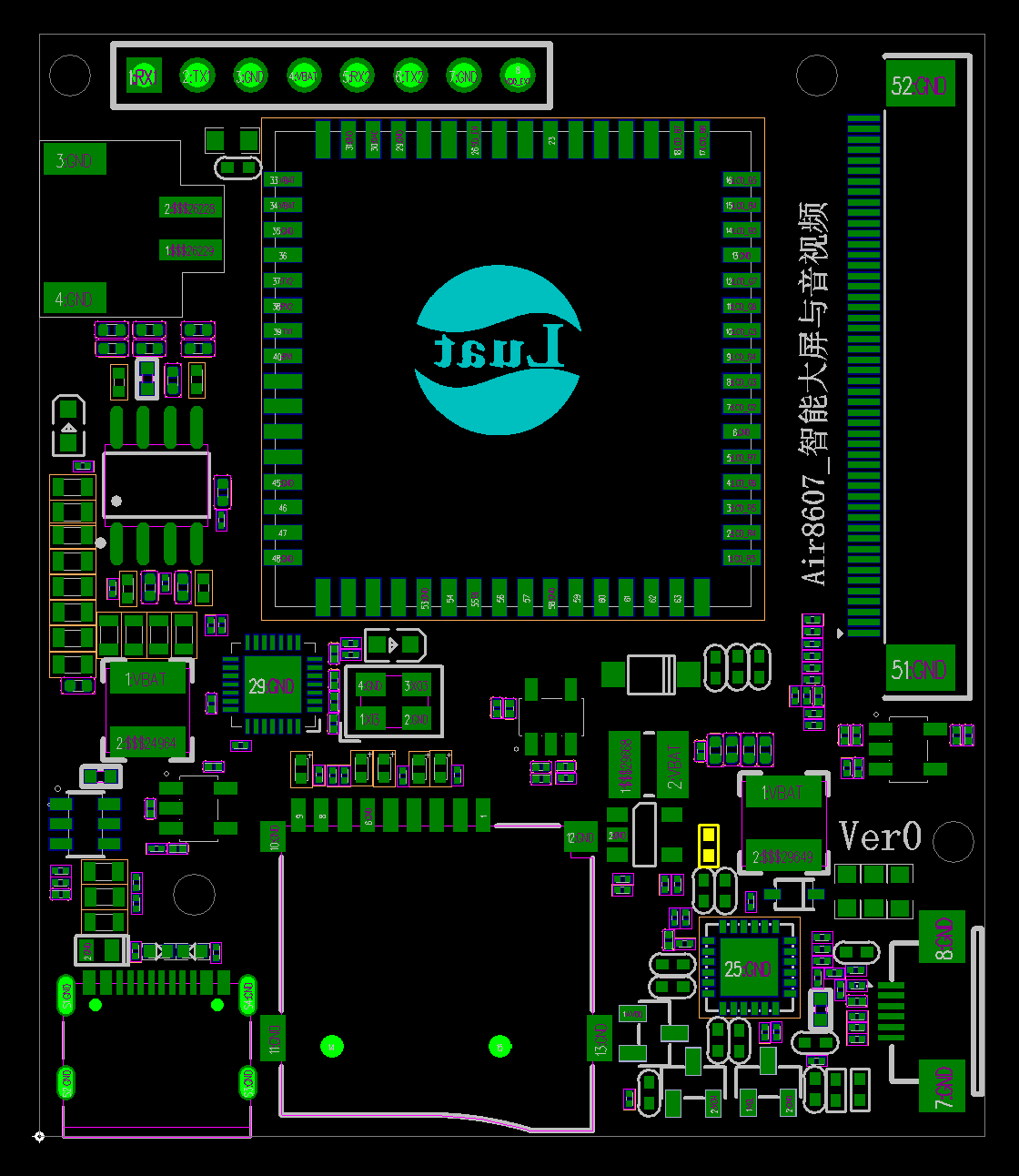

Air8607 最小系统板

二、产品简介

  1. Air1603 是合宙主推的智能大屏系统 SoC 模组之一，同系列的还有 Air1604 等型号；

  2. Air8607 是基于 Air1603 设计的最小系统板，主打如下几个功能：

  3. LCD大屏，比如7寸 9寸 10.1寸，LCD接口为常规通用的50PIN连接器；

  4. 触摸屏，I2C接口，FPC连接器；

  5. 喇叭，4Ω/3W；

  6. SD卡，Micro-SD卡座；

  7. USB，Type-C，下载调试，板载USB转串口芯片；

  8. 电源系统，USB供电，DCDC降压；

  9. 显而易见，Air8607最小系统板，主要功能是支持大屏UI，以及音频播放，以及音视频文件的储存；

  10. 使用 Air8607，任何 RGB565 接口、1024*600 分辨率，最高到 1280*720 分辨率，都可以自行或寄给合宙适配；

  11. 如果你想要更多功能怎么办？比如支持485 232，比如支持SIP双工通话，比如支持4G WiFi 以太网联网，不用担心，你可以选择同样基于Air1603设计开发的Air8603，功能更多更全面；

说明：Air8607 本身不带网络功能（无 WiFi / 4G），联网类功能请选择 Air8603 等型号。

板载电路、供电、引脚分配见 电路和使用说明。

三、型号划分与配件

型号 主控 说明
Air8607 Air1603 Air1603 大屏音视频最小系统板：LCD（50PIN）+ 触摸（I2C/FPC）+ 喇叭（4Ω/3W）+ Micro-SD + Type-C，不带网络功能

四、应用场景

  1. 大屏 UI 人机交互：7 / 9 / 10.1 寸 RGB565 屏（1024×600 起，最高 1280×720），AirUI 直接做界面；
  2. 音频播放：板载功放（HT6873）驱动 4Ω/3W 喇叭，播放提示音、TTS 语音等；
  3. 音视频文件本地存储与播放：Micro-SD 卡存放音频、视频文件，本地播放；
  4. 作为大屏整机的核心板：硬件、软件均可定制，拿到即用。

五、屏幕适配说明

Air1603 的屏幕适配，核心是下面几条：

  1. 接口：只要是 RGB565 接口的屏，都可以接入 Air1603；

  2. 分辨率：1280×800 以内都可以，典型分辨率为 1024×600（7 寸 / 9 寸 / 10.1 寸大屏的常见规格）；

  3. 当前已适配的型号：

  4. 屏幕驱动 IC（driver IC）：见 LCD 核心库：内置型号适配接口和速率，例如 st7701sn、hx8282、nv3052c、h050iwv 等 RGB 接口驱动 IC；

  5. 触摸 IC（TP）：Air1603 使用 I2C 接口电容触摸屏，触摸库支持的型号包括 gt9xx（自动匹配 gt911/gt1158/gt927）、gt911、gt1158、gt927、gt9157、jd9261t、cst820、cst816d、cst9220、ft3x68 等，详见 tp 触摸库；

  6. 自己适配不了的屏：可以把屏（或者屏的型号 + 规格书）寄给我们，由合宙协助适配。

六、商务合作方式

购买链接：待补充（由商务/硬件方案同事补充）
