Air8781系列工业模组使用手册

作者：laolu　|　最后修改：2026-10-12

一图说明Air8781系列工业模组

零，飞书文档

喜欢飞书文档格式的同学，也可以点击Air8781P工业模组使用手册查阅；

一，背景说明

1，我们在支持海量用户的过程中，发现了几个典型问题：

新用户对4G模组比较陌生，需要花费一定的时间来学习和熟悉，无论是通过阅读文档、跟合宙沟通、还是直接上手调试；
从陌生到熟悉的过程，既包括对软件的时间和人力投入，也包括对硬件的时间和人力投入，隔行如隔山，我们对用户擅长的领域在一开始也一样是一脸懵；
在合宙已经有丰富文档和代码demo的前提下，大家借助AI可以快速的实现软件功能，这几乎已经成为所有用户的常用手段，软件开发的门槛被快速拉平；
但是，硬件还是一个短期无法逾越的门槛，因为，硬件的很多坑必须要亲自踩过才有体会，而踩坑的过程，需要成本，更需要时间，具体表现在：
元器件物料选型需要时间，特别考验经验和判断；
原理图和PCB设计、生产BOM整理，都需要时间；
贴片的沟通和协调，虽然现在有了类似嘉立创这样的第三方SMT代工厂可以变得相对容易了很多；
硬件的调试，可能包含电路的优化、原理图设计的错误、走线的不合理、甚至贴片的连锡等等各种问题；
在以上问题都解决以后，然后再来一轮；
最难搞的问题是：调试过程中没发现的隐藏问题，在批量出货后才逐渐被发现，擦屁股的事情，欲哭无泪；

2，在这个大的背景下，我们提出了"我们做我们熟悉和擅长的部分，客户做客户熟悉和擅长的部分"的想法，说人话就是，我们将跟模块相关的最小系统做好，留出接口给客户去接他要使用的外设。

由此，我们规划了数个系列的大模组，我们称之为"工业模组"；

产品系列	说明
Air8780系列	以Air780系列模组为基础，将SIM卡、电源、USB下载、天线、音频等电路集成板载，并留出最常用的信号管脚，可插针型号，可邮票孔焊接形式，可二次过炉批量生产
Air8781P系列	体积最小、方便烧录、集成SIM卡座、外接IPEX天线、成本最优的串口小板
Air8782系列	在Air8781的基础上，扩展支持485/232/UART等通信接口
Air8783系列	使用Air780ER2模组，支持USB RNDIS上网，适用于Linux/Windows系统主控，同时支持短信转发到企微飞书
Air8201系列	适用于宠物定位器的PCBA，集成了通信、定位、G-Sensor、气压传感器、充电管理等电路，可直接用于量产
Air8202系列	集中在锂电池供电的场景，支持板载4G天线和GNSS天线，支持锂电池充电管理和贴片卡/SIM卡兼容
Air8203系列	集中在工业应用场景，兼容不同国家和地区，适用于金属外壳，可支持4G/GNSS/BLE/音频等差异化组合功能
Air8700系列	使用Air700系列模组，搭配SIM卡座和IPEX天线座子，通过邮票孔引出所有模组管脚
Air8300	支持双网口、4G、WiFi、双485等接口大PCBA，可直接用于量产
Air8301	支持双网口、双485、双232、双DI、双DO的大屏HMI工控板，可直接用于量产
其它型号	合宙官方陆续推出中，如果你有好的想法和需求，欢迎提出来沟通

二，Air8781P系列工业模组

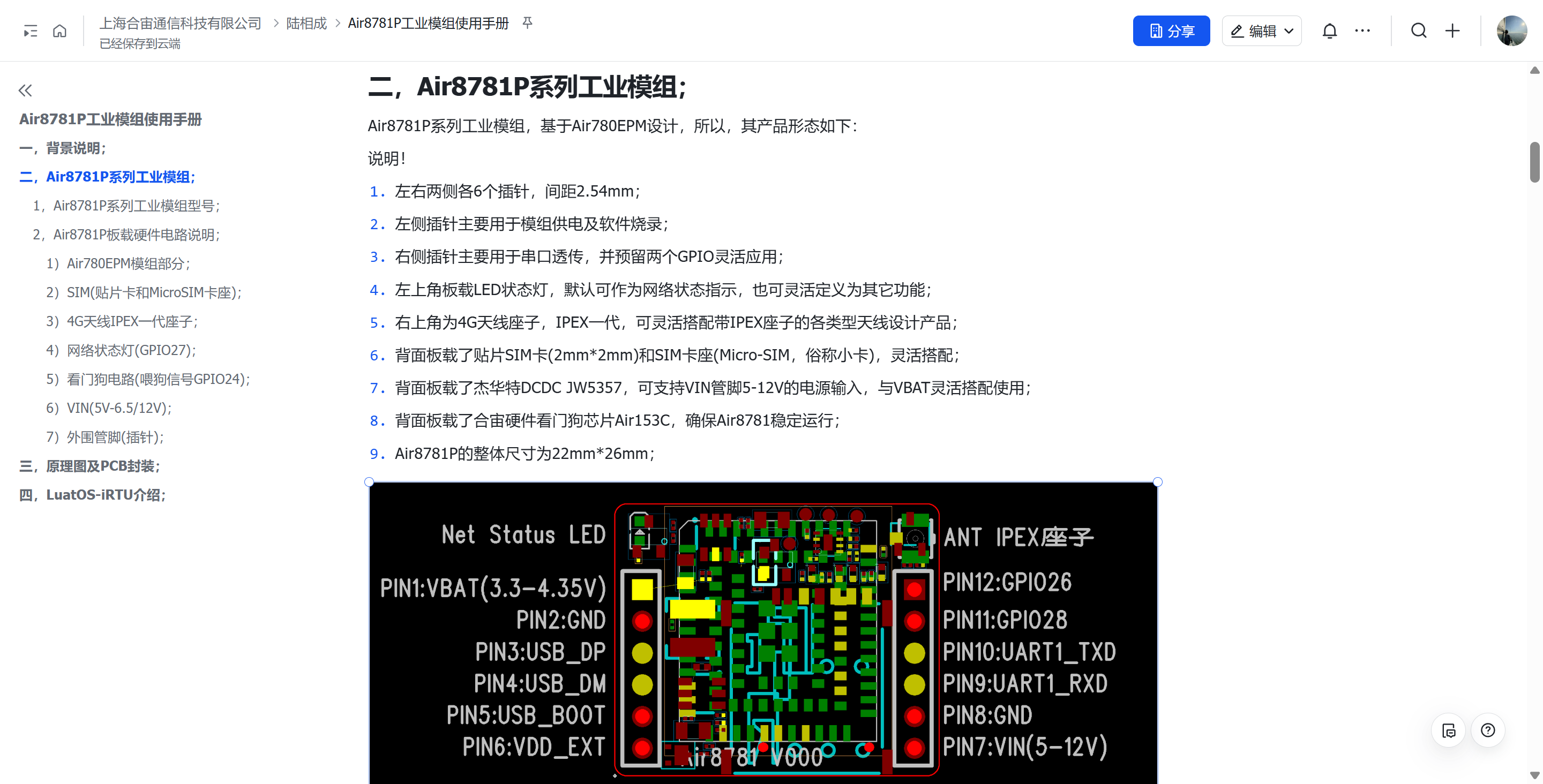

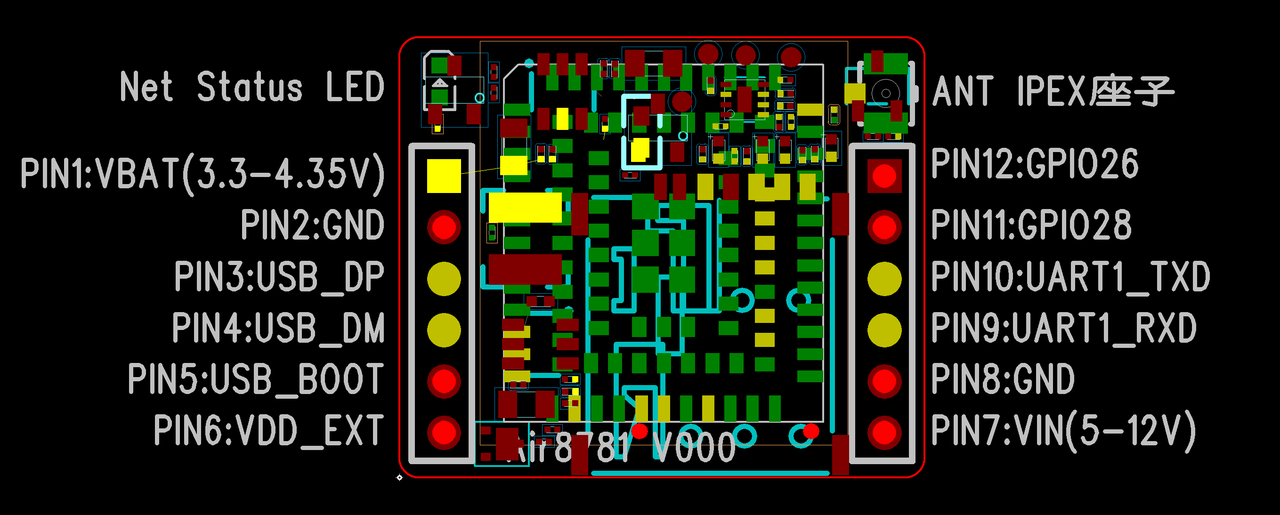

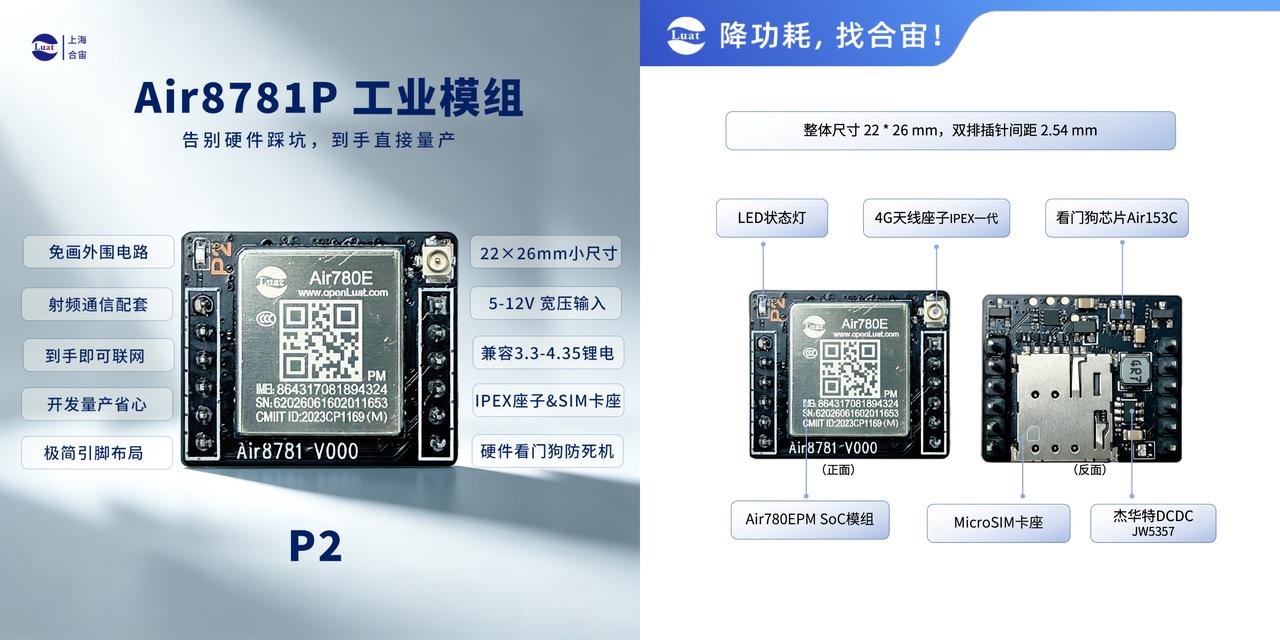

Air8781P系列工业模组，基于Air780EPM设计，所以，其产品形态如下：

说明！

左右两侧各6个插针，间距2.54mm；
左侧插针主要用于模组供电及软件烧录；
右侧插针主要用于串口透传，并预留两个GPIO灵活应用；
左上角板载LED状态灯，默认可作为网络状态指示，也可灵活定义为其它功能；
右上角为4G天线座子，IPEX一代，可灵活搭配带IPEX座子的各类型天线设计产品；
背面板载了SIM卡座，Micro-SIM，俗称小卡，可搭配合宙移动流量卡，30M/100M，1年/3年/5年，灵活搭配；
背面板载了杰华特DCDC JW5357，可支持VIN管脚5-12V的电源输入，与VBAT灵活搭配使用；
背面板载了合宙硬件看门狗芯片Air153C，确保Air8781稳定运行；

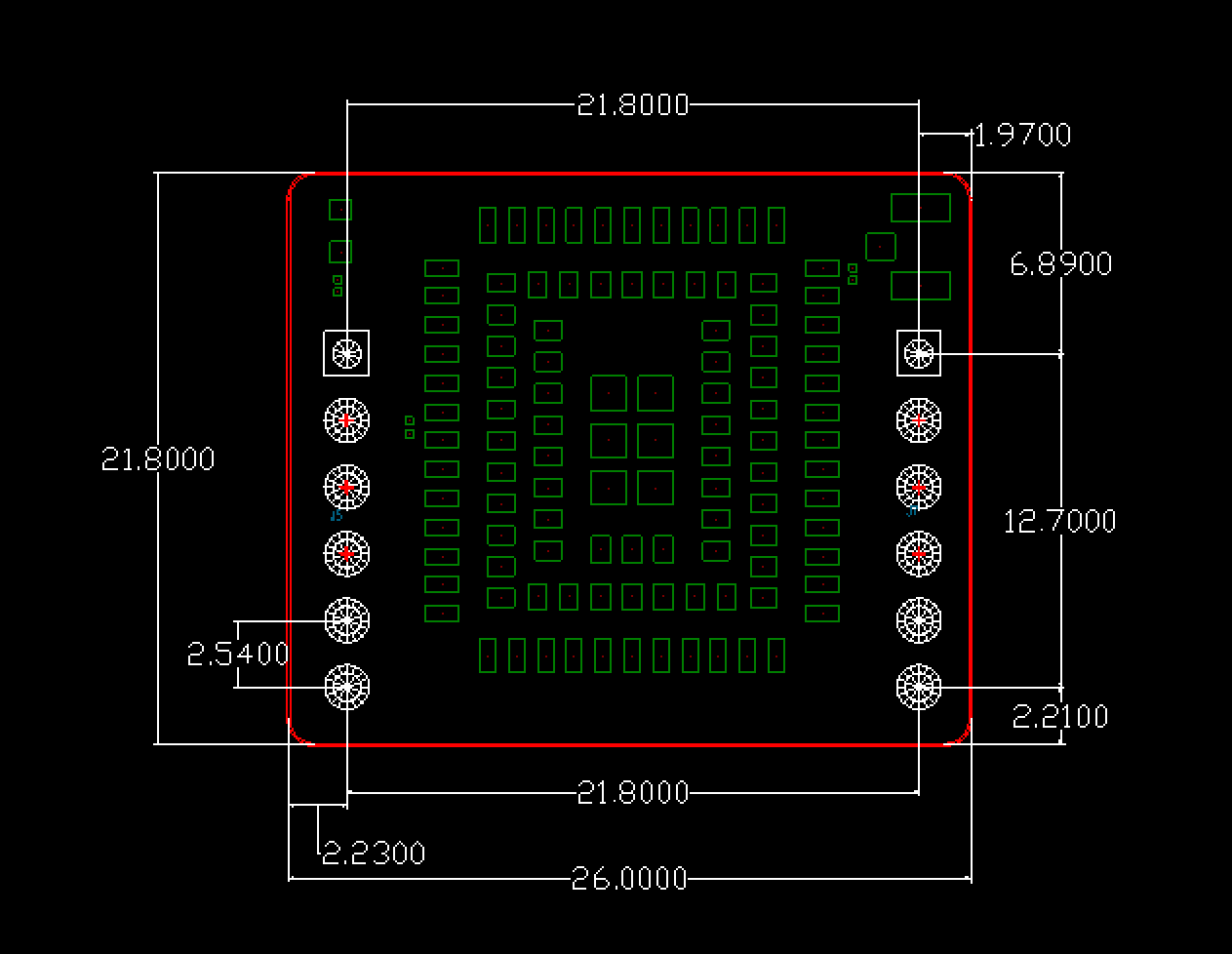

Air8781P的整体尺寸为22mm*26mm；

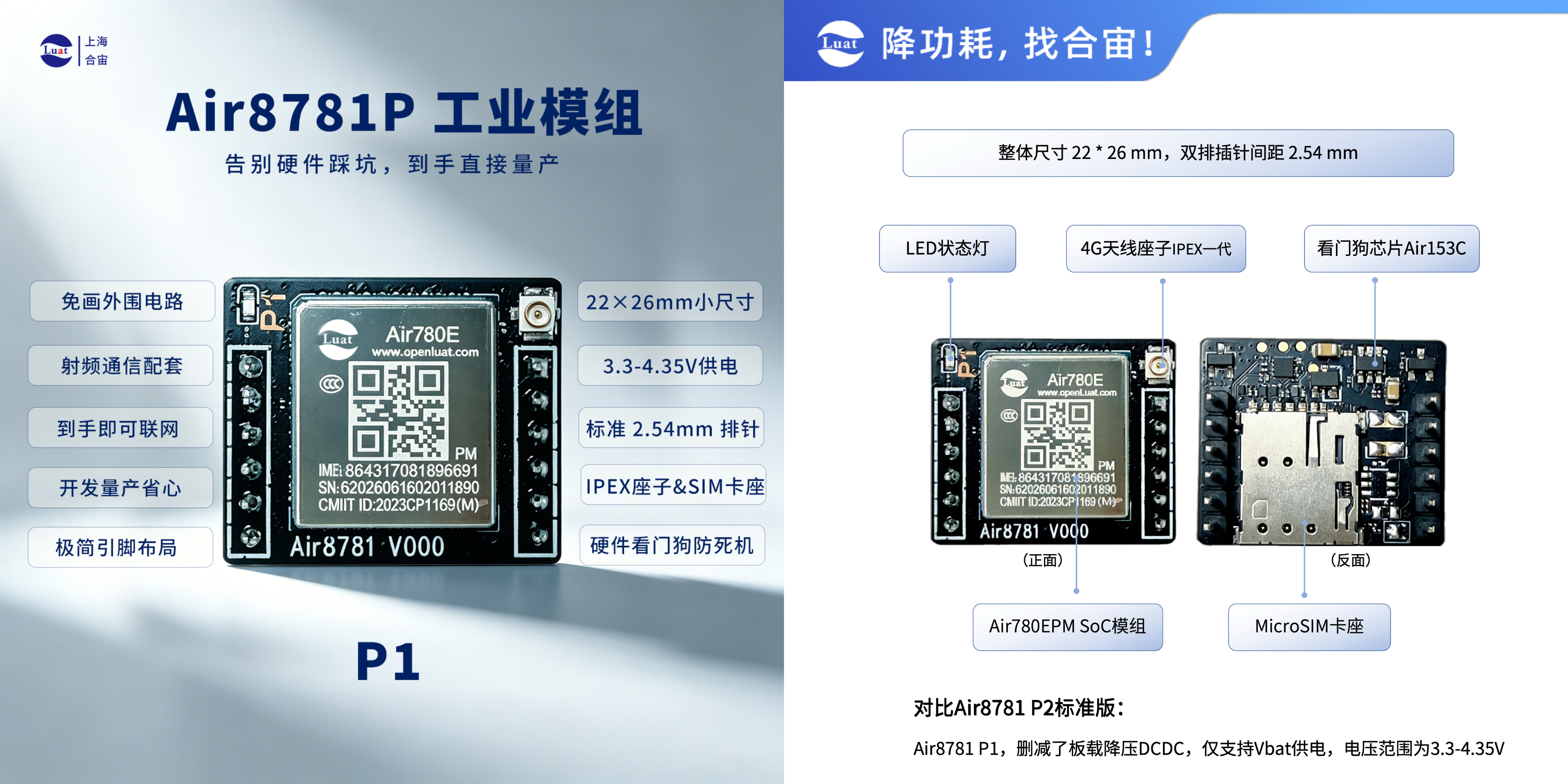

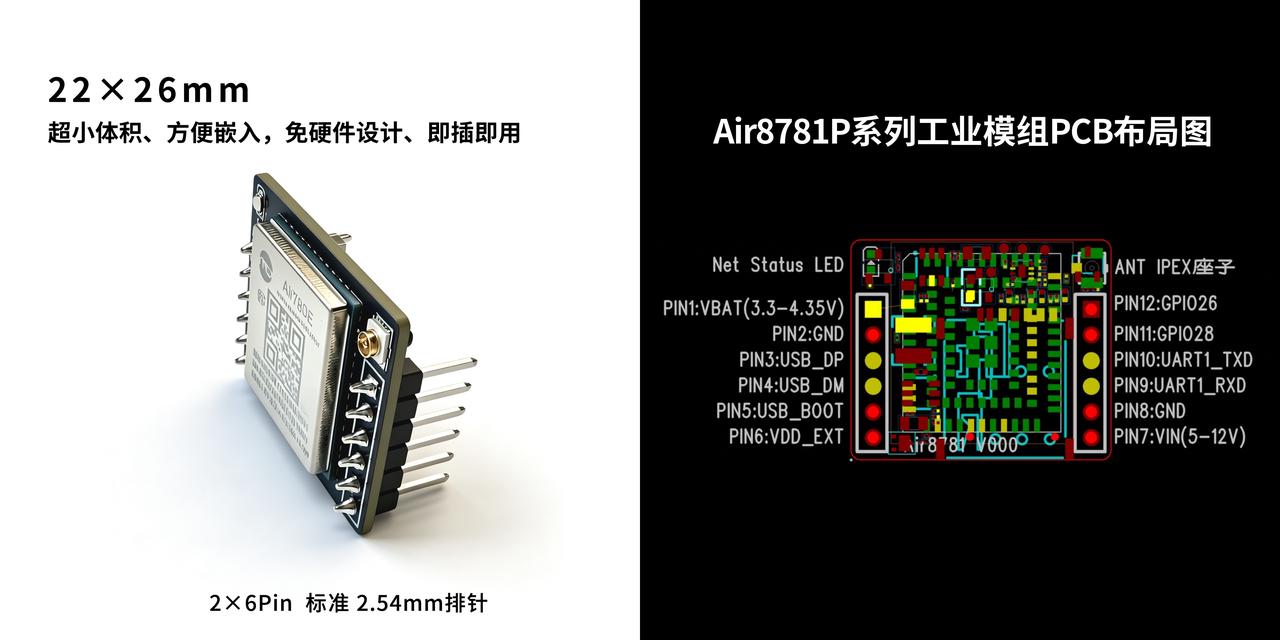

Air8781P系列工业模组功能分解图如下：

说明！以下图片仅为示例，实际配置以具体型号的产品定义为准！

三，Air8781P系列工业模组型号

Air8781P系列工业模组，搭配LuatOS-iRTU，面向串口透传场景做相关应用；

Air8781P可以支持的最多功能来统计，大致有如下功能：

降压DCDC电源，输入电压范围5V-6.5/12V，可通过插针供电；
SIM卡座，Micro-SIM，俗称小卡；
预留贴片SIM卡，2*2封装；
硬件看门狗电路；
网络指示灯，可自定义显示网络或其它状态；
可通过IPEX外接4G天线；
插针烧录和调试接口；

Air8781P，可以根据是否支持板载DCDC/看门狗/LED状态灯和贴片SIM进一步规划细分了下列型号：

说明！默认全部焊接好插针，默认都未贴贴片SIM卡；

购买链接：luat.taobao.com

流量卡购买请联系杨凤珍；

30M/月，插拔卡或者贴片卡，2.9/1年，4.9/3年，续费为2.9/1年；

100M/月，插拔卡或者贴片卡，3.9/1年，6.9/3年，续费为3.9/1年；

		板载降压DCDC	看门狗+LED状态灯	价格
无板载DCDC有看门狗有LED状态灯	Air8781P1		✅	19.9
有板载DCDC有看门狗有LED状态灯	Air8781P2	✅	✅	22.9
无板载DCDC无看门狗无LED状态灯	Air8781P3			18.9
有板载DCDC无看门狗无LED状态灯	Air8781P4	✅		21.9

四，LuatOS-iRTU介绍

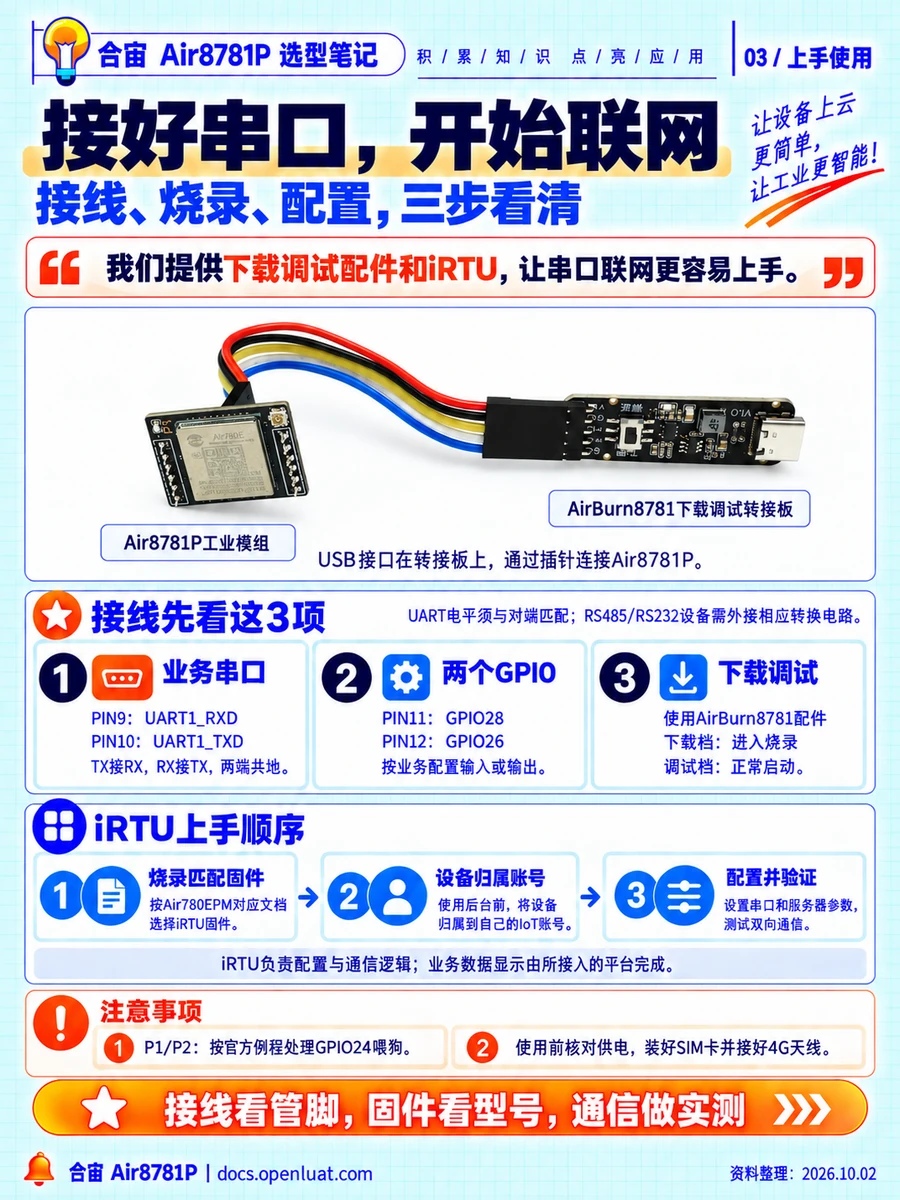

Air8781P可以搭配LuatOS-iRTU快速实现串口透传，参见合宙docs社区iRTU文档中Air780EPM的部分；

https://docs.openluat.com/value/irtu/firmware/

什么是LuatOS-iRTU？请说人话。

1，iRTU是一个配置平台，配置终端(模组)动作执行和行为逻辑的平台；

什么是终端动作执行？比如：串口透传、GPIO控制、GNSS定位、音频播放等；
什么是行为逻辑？就是在满足什么条件下执行什么样的动作；

2，假设终端不需要第三方服务器收集信息和web展示，只要一个iRTU就够了，比如：

串口/485透传的配置信息；
GPIO业务逻辑的配置信息；

3，假设终端需要第三方服务器收集信息和web展示，那么iRTU可以做到：

配置终端的动作执行和行为逻辑；
配置终端上传到第三方服务器的配置信息，比如服务器地址、通信方式等等；
web展示是以第三方服务器收集上来的信息为基础的服务，跟iRTU配置后台无关；

4，合宙提供了iRTU配置后台，以及不同模组型号的数个功能倾向iRTU固件；

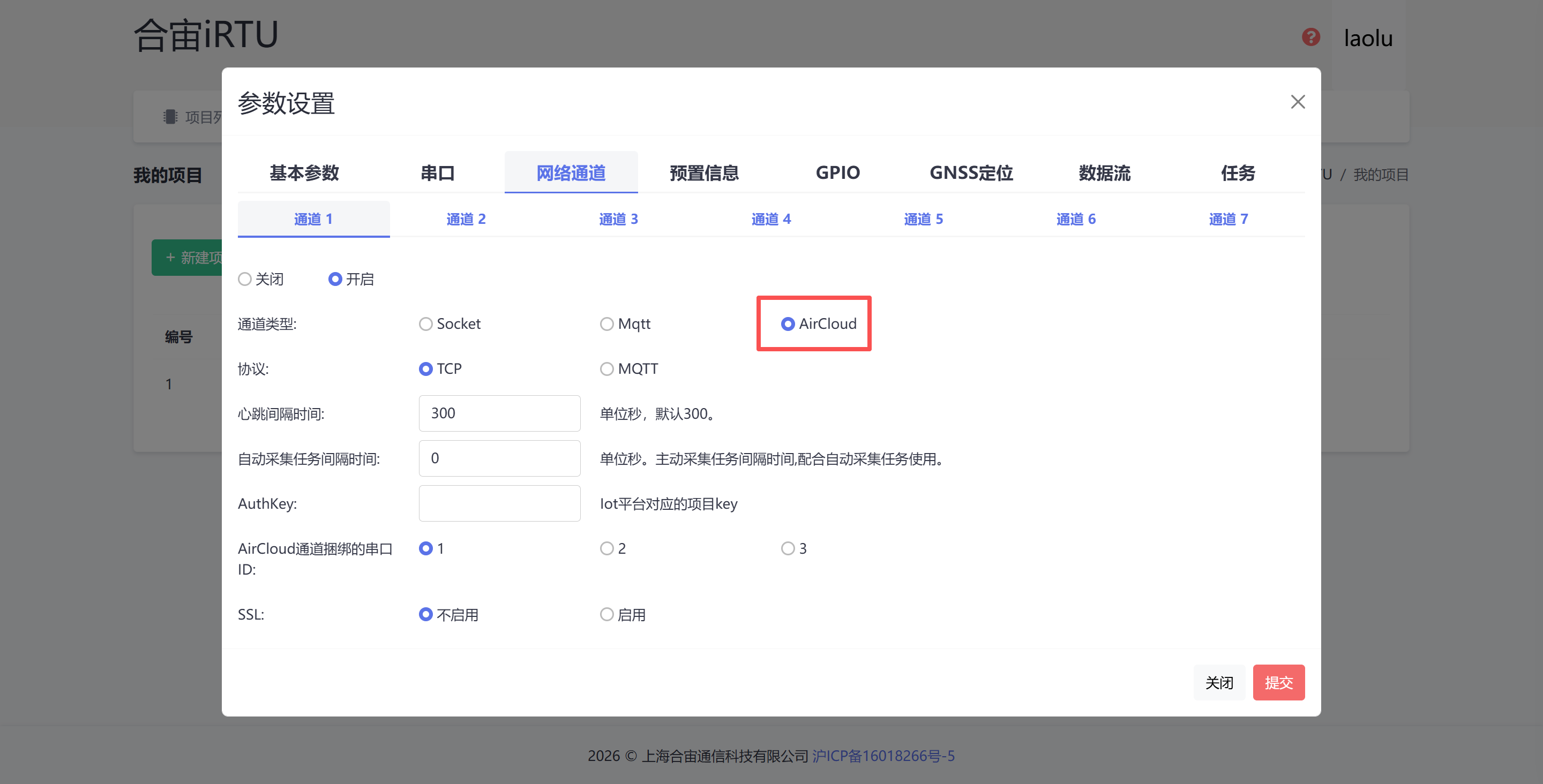

iRTU配置后台：irtu.openluat.com ;

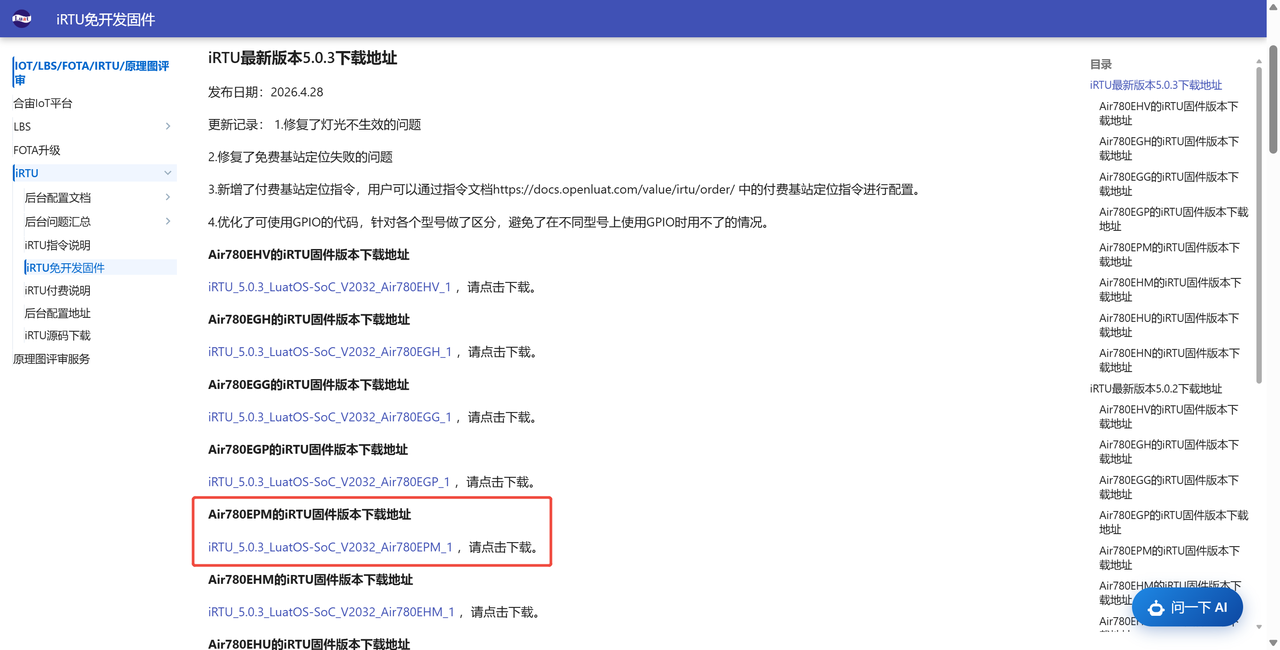

不同模组型号对应的数个iRTU固件：https://docs.openluat.com/value/irtu/firmware/ ；

5，这里面有个比较绕的地方，你如果想用iRTU固件和iRTU配置后台，你必须先保证你的模组在你的IoT账号之下，这是一步前置操作；

这里的IoT账号，指的是合宙的IoT服务对应的账号，地址是 iot.openluat.com ；
你只有按照合宙的规格，将该模组放置或转移在你的IoT账号下，你才能在iRTU配置后台看到你的设备，https://docs.openluat.com/value/irtu/webconfig/verify/ ；

6，一切准备就绪之后，iRTU后台的这些参数都什么配置呢？这里是说明；

https://docs.openluat.com/value/irtu/docs/

7，我不想用合宙的配置后台，有办法吗？

有，你基于iRTU的源码，要么自己搞个配置后台，要么自己代码直接写死，要么你直接开发个PC配置工具不不是不可以。
https://docs.openluat.com/value/irtu/open/

8，听起来，上面都是iRTU软件相关的服务，合宙有相关配套的硬件吗？我不想用模组自己折腾了，我很忙的。

有的。

截止目前有如下几个典型型号：

a. Air8781P，支持UART串口透传，同时也有几路GPIO可供控制，要么配置为中断输入，要么配置为GPIO输出；

b. Air8782P，支持UART/485/232透传，同时也有几路GPIO可供控制，要么配置为中断输入，要么配置为GPIO输出；

c. Air8780，集成了模组相关的最小系统，比如SIM卡、天线、供电、看门狗等，让你不用再为模组相关的设计而飞信，你只需要用通过邮票孔引出的大量核心IO进行二次设计即可；

d. Air8201/Air8202，主要瞄准的是通信定位二合一场景，严格说来他们可以算是PCBA而不是模组，拿来即用，配个外壳就行；

e. Air8700，这个就更厉害了，直接看文档吧 https://docs.openluat.com/air8700/product/ ；

f. 如果这些都不满足怎么办？不要担心，我们会持续的增加工业模组的型号，同时，您也可以使用4G模组自己设计以满足自己特别个性化的需求；

9，说到现在，是不是需要总结一下iRTU面向哪些场景提供了解决方案了？

透传，无论是TTL串口，还是RS485或RS232总线；
控制，GPIO可以按照逻辑输出高或低，比如控制继电器、状态灯等；
定位，通信定位二合一的场景，比如宠物定位器；
语音，可接听，可播放，远程喇叭没问题；
这么说吧：夹子报警器、断电报警、短信转发等常见的功能，你可以一行代码不写，iRTU就可以实现；

10，上面提到的对接第三方服务器，难道合宙不能提供这样的服务吗？

可以的，这个就是。

11，如果iRTU现有的版本中还是差一点不能满足你的需求怎么办？

跟我们提要求，我们加上。

竞争力总是在最后的100米，这是我们的机会。
