合宙网口 4G WiFi 工业模组 Air8380

作者：王城钧　|　最后修改：2026-10-22

Air8380 是合宙推出的工业模组（板级 PCBA），主控采用 Air8000W（4G Cat.1 + WiFi/BLE 多网融合工业级模组），把 4G、WiFi/BLE、以太网、SIM 卡座、射频天线、外挂 Flash、3.3V 外设供电、下载调试接口做在一块 49mm × 40mm 的板子上，并通过邮票孔引出模组管脚，基于 LuatOS 可二次开发，可直接用于量产。

资源一览（快速入口）

一、为什么做工业模组

我们在支持海量用户的过程中，发现了几个典型问题：

  • 新用户对 4G 模组比较陌生，需要花费一定的时间来学习和熟悉，无论是通过阅读文档、跟合宙沟通、还是直接上手调试；

  • 从陌生到熟悉的过程，既包括对软件的时间和人力投入，也包括对硬件的时间和人力投入，隔行如隔山，我们对用户擅长的领域在一开始也一样是一脸懵；

  • 在合宙已经有丰富文档和代码 demo 的前提下，大家借助 AI 可以快速实现软件功能，这几乎已经成为所有用户的常用手段，软件开发的门槛被快速拉平；

  • 但是，硬件还是一个短期无法逾越的门槛：元器件选型、原理图和 PCB 设计、生产 BOM 整理、贴片沟通与协调、硬件调试（电路优化、原理图错误、走线不合理、贴片连锡）……每一环都要成本，更要时间；

  • 最难搞的问题是：调试过程中没发现的隐藏问题，在批量出货后才逐渐被发现，擦屁股的事情，欲哭无泪。

在这个大的背景下，我们提出了「我们做我们熟悉和擅长的部分，客户做客户熟悉和擅长的部分」的想法，说人话就是：我们将跟模组相关的最小系统做好，留出接口给客户去接他要使用的外设。

由此，我们规划了数个系列的大模组，我们称之为「工业模组」：

系列 说明
Air8780 系列 以 Air780 系列模组为基础，将 SIM 卡、电源、USB 下载、天线、音频等电路集成板载，并留出最常用的信号管脚，可插针型号，可邮票孔焊接形式，可二次过炉批量生产
Air8781P 系列 体积最小、方便烧录、集成 SIM 卡座、外接 IPEX 天线、成本最优的串口小板
Air8782 系列 在 Air8781 的基础上，扩展支持 485/232/UART 等通信接口
Air8783 系列 使用 Air780ER2 模组，支持 USB RNDIS 上网，适用于 Linux/Windows 系统主控，同时支持短信转发到企微飞书
Air8201 系列 适用于宠物定位器的 PCBA，集成了通信、定位、G-Sensor、气压传感器、充电管理等电路，可直接用于量产
Air8202 系列 集中在锂电池供电的场景，支持板载 4G 天线和 GNSS 天线，支持锂电池充电管理和贴片卡/SIM 卡兼容
Air8203 系列 集中在工业应用场景，兼容不同国家和地区，适用于金属外壳，可支持 4G/GNSS/BLE/音频等差异化组合功能
Air8700 系列 使用 Air700 系列模组，搭配 SIM 卡座和 IPEX 天线座子，通过邮票孔引出所有模组管脚
Air8300 支持双网口、4G、WiFi、双 485 等接口大 PCBA，可直接用于量产
Air8301 支持双网口、双 485、双 232、双 DI、双 DO 的大屏 HMI 工控板，可直接用于量产
Air8380 基于 Air8000W，板载网口、4G、WiFi/BLE、SIM 卡座、SMA 天线、外挂 Flash，全管脚邮票孔引出，可直接用于量产
其它型号 合宙官方陆续推出中，如果你有好的想法和需求，欢迎提出来沟通

二、Air8380 产品形态

Air8380 系列工业模组，基于 Air8000W 设计：

  1. 板载 Air8000W 模组；我们首先推出的是 Air8380，Air8380 的衍生产品是否推出视大家的需求再看；
  2. 板载 SIM 卡座，Micro-SIM（俗称小卡），免去大家将 SIM 卡座设计在大板上因为细节处理不到位导致的无法识卡的困扰；
  3. 板载两路 SMA 射频连接器，一路连接 WiFi 棒状天线，一路连接 4G 棒状天线，模组做好 50Ω 阻抗匹配，大家不用再关心天线相关的「玄学」；
  4. 板载 SPI NAND（1Gbit / 128MB），硬件集成外挂存储电路并配独立 LDO 供电，免去用户自行外挂 Flash 时布线、电源处理不当造成的芯片无法识别、读写报错、数据丢失等问题；
  5. 板载三路 3.3V LDO（JW7809-3.3）：外供 3.3V（GPIO20 使能，可给用户外设供电，常规/低功耗/PSM+ 模式都能保持输出）、板载 Flash 供电（GPIO2）、CH390H 以太网控制器供电（GPIO1）；
  6. 专用的下载调试过孔（下载口 J222 共 6 个信号：USB_BOOT / USB_DM / USB_DP / GND / VBAT / PWRKEY），配合合宙下载调试转接板（AirBurn8700）+ 简易夹具，不需要核心板或开发板也可以快速烧录软件或查看 Trace；
  7. 将 Air8000W 的所有管脚（除 SIM 卡、UART0、WIFI ANT、LTE ANT、SPI1）全部通过邮票孔引出，方便焊接，易于维护；
  8. Air8380 的尺寸为 49mm × 40mm，适中的尺寸可以适用于绝大多数产品的大板。

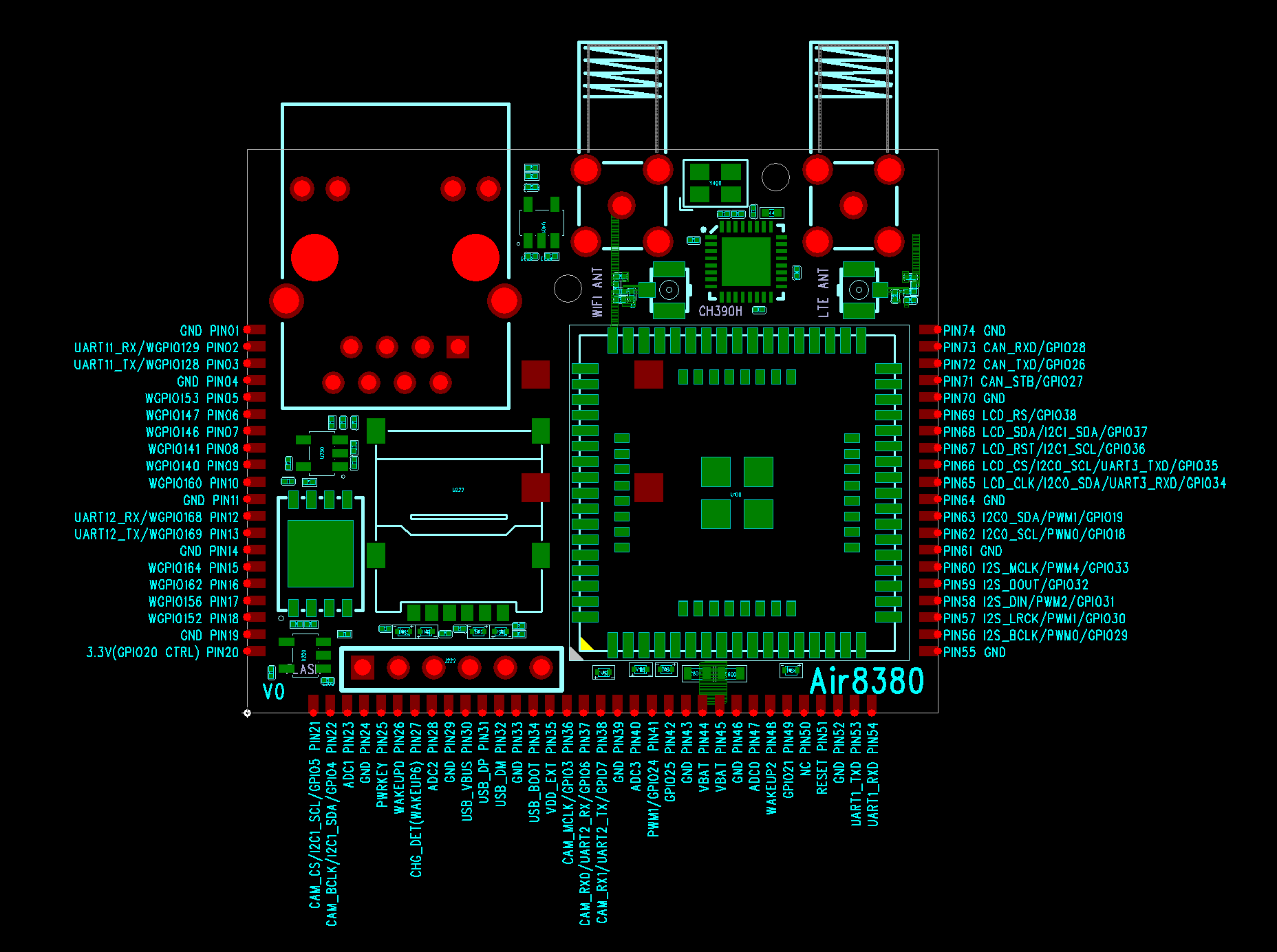

Air8380 引脚丝印图：正面器件与 74 个邮票孔管脚定义

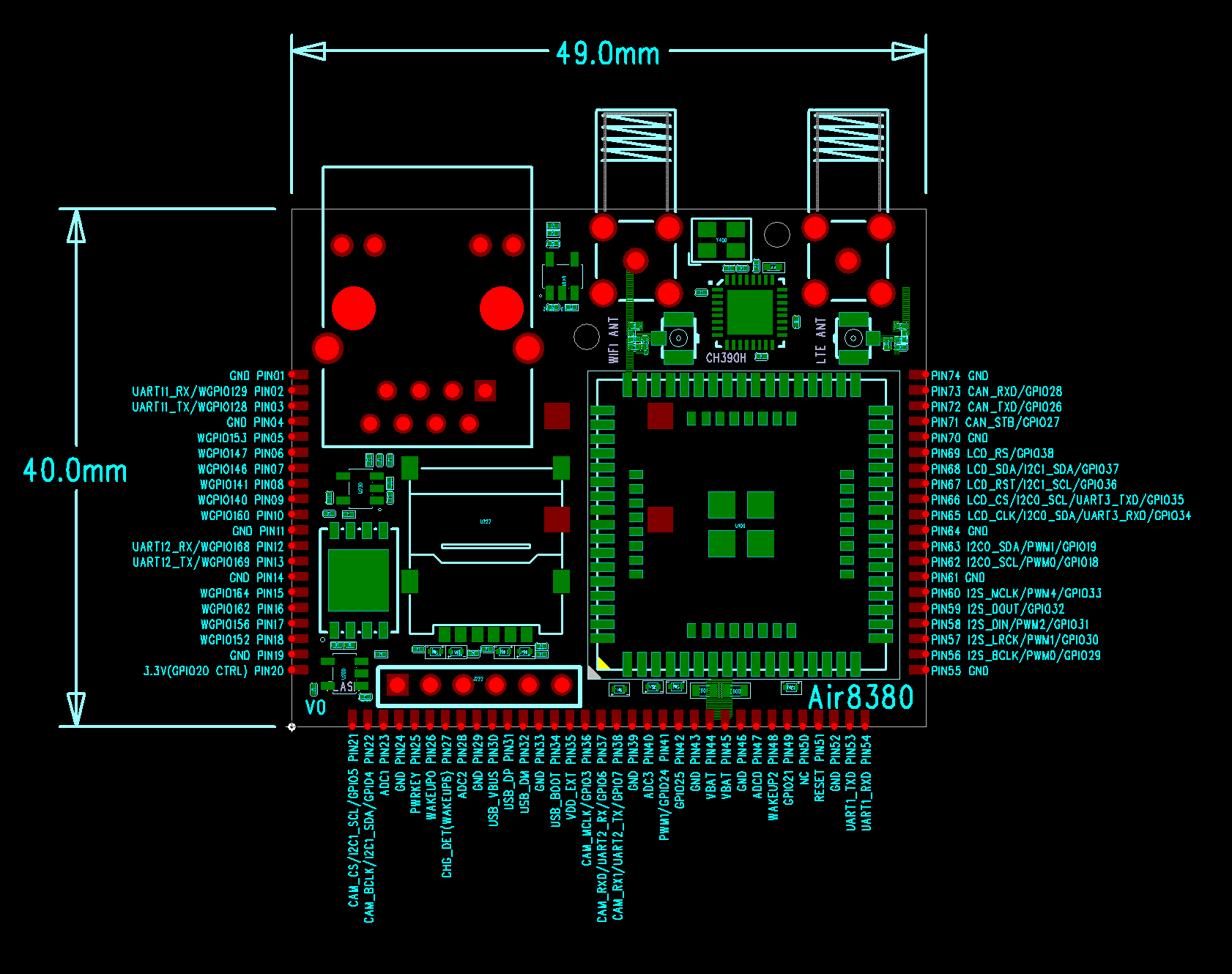

Air8380 尺寸图：49.0mm × 40.0mm

说明：板载器件位号、网络名、阻抗与保护器件等细节，以 原理图及PCB封装 为准。

三、型号划分与配件

Air8380 目前只有一款，板载模组为 Air8000W：

型号 板载模组型号 Flash 和 RAM 说明
Air8380 Air8000W 8MB + 8MB 适用于绝大多数的物联网场景

（待补充：在售子型号、包装清单与标准配件，由硬件方案同事补充）

购买链接：luat.taobao.com

流量卡购买请联系 杨凤珍：

  • 30M/月，插拔卡或者贴片卡，2.9/1 年，4.9/3 年，续费为 2.9/1 年；
  • 100M/月，插拔卡或者贴片卡，3.9/1 年，6.9/3 年，续费为 3.9/1 年。

流量卡购买联系方式

四、应用场景

  1. 工业现场设备联网：4G / 以太网 / WiFi 多网接入，按优先级选路与互备；
  2. 串口/总线数据采集网关：配合板载 4G + 网口，把现场设备数据送上云；
  3. 已有大板的二次开发：把模组最小系统（SIM、天线、供电、Flash）交给 Air8380，自己只做外设与业务；
  4. 金属外壳/工业整机方案：SMA 外接棒状天线，免天线调试；邮票孔焊接或插针+二次过炉均可；
  5. 零代码/低代码场景：搭配 LuatOS-iRTU，串口透传、GPIO 控制、短信转发等可一行代码不写（见 LuatOS-iRTU 介绍）。

五、商务合作

  • 购买链接：luat.taobao.com
  • 硬件、软件支持定制，拿到即量产；具体合作方式请联系合宙销售。
