合宙USB Dongle上网卡Air8783使用说明

零，Air8782P系列工业模组使用手册-飞书文档版

合宙USB Dongle上网卡Air8783使用说明-飞书文档版,点击查看

Air8783官方固件【RNDIS+短信转发(本地配置版本)】版本说明

Air8783 基于 Air780ER2 模组开发，Air8783 量产固件支持的功能，详细说明请参考：https://docs.openluat.com/air780er2/product/firmware/780er2_version/

最新版本固件

2026-08-26

Air8783_001.999.007_LuatOS-SoC_V2050_Air780ER2_106.soc

固件下载地址：https://cdn18.luatos.com/files/Air8783/LuatOS_Air8783/

固件更新说明：

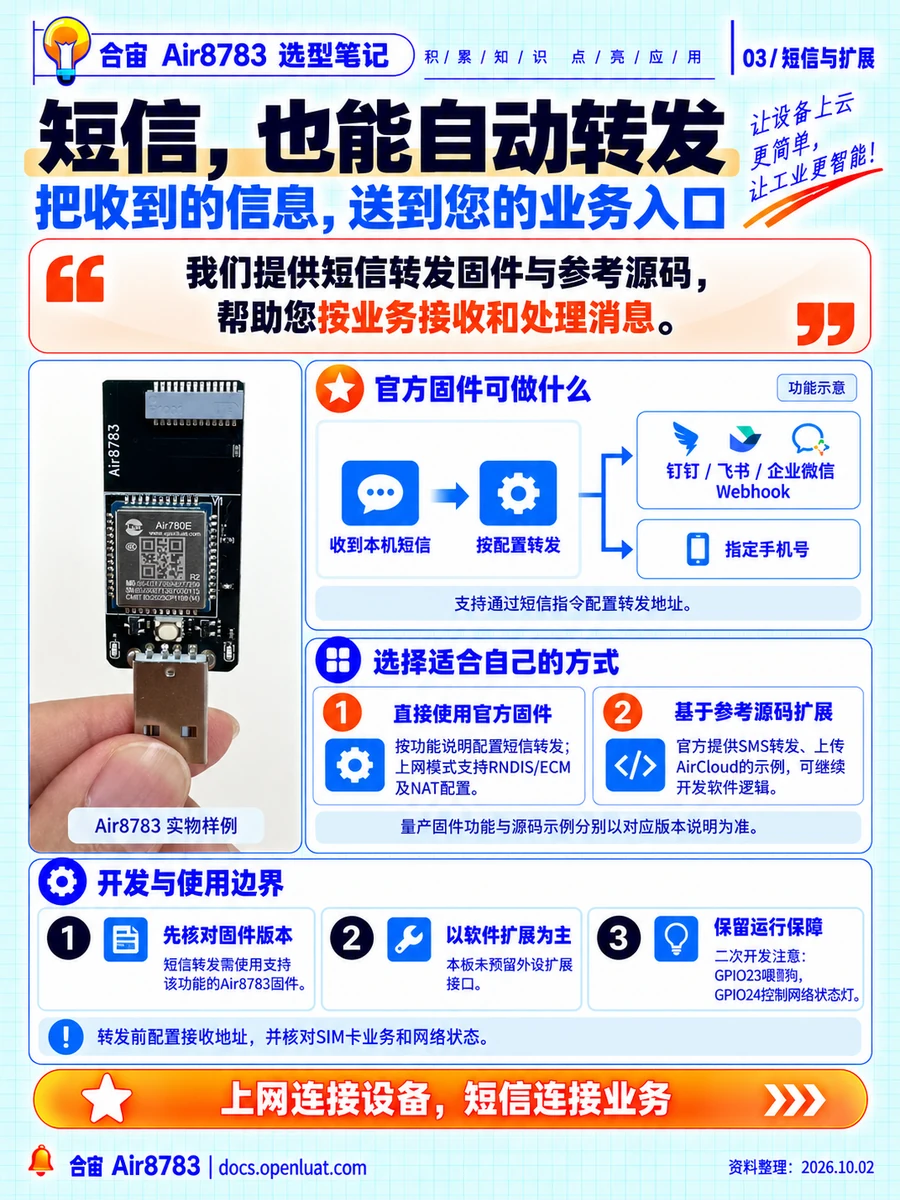

  1. 新增短信转发功能，支持本机短信转发到指定地址：钉钉/飞书/企业微信webhook或者指定手机号；支持本地短信指令配置转发地址

历史版本固件

2026-08-25

Air8783_001.999.006_LuatOS-SoC_V2050_Air780ER2_109.soc

固件下载地址：https://cdn18.luatos.com/files/Air8783/LuatOS_Air8783/

固件更新说明：

  1. 新增 USB RNDIS/ECM 网卡切换功能；
  2. 新增使用 USB RNDIS/ECM 时开启/关闭 NAT 模式；
  3. 增加提示日志，提醒用户需要本地烧录底层固件后缀为 106 编号的量产固件，即下一版量产固件。

2026-08-05

Air8783_001.999.005_LuatOS-SoC_V2048_Air780ER2_109.soc

固件下载地址：https://cdn18.luatos.com/files/Air8783/LuatOS_Air8783/

固件更新说明:

  1. 第一版正式量产固件
  2. 支持 USB RNDIS、部分 AT 指令、网络灯、Air153C 看门狗、FOTA 升级

Air8783短信转发(上传合宙云AirCloud版本)二次开发源码

我们基于Air8783开发了SMS转发、上传合宙AirCloud功能，参考源码如下：

https://gitee.com/openLuat/LuatOS/tree/master/module/Air780EPM/project/air8783_sms_forwarder

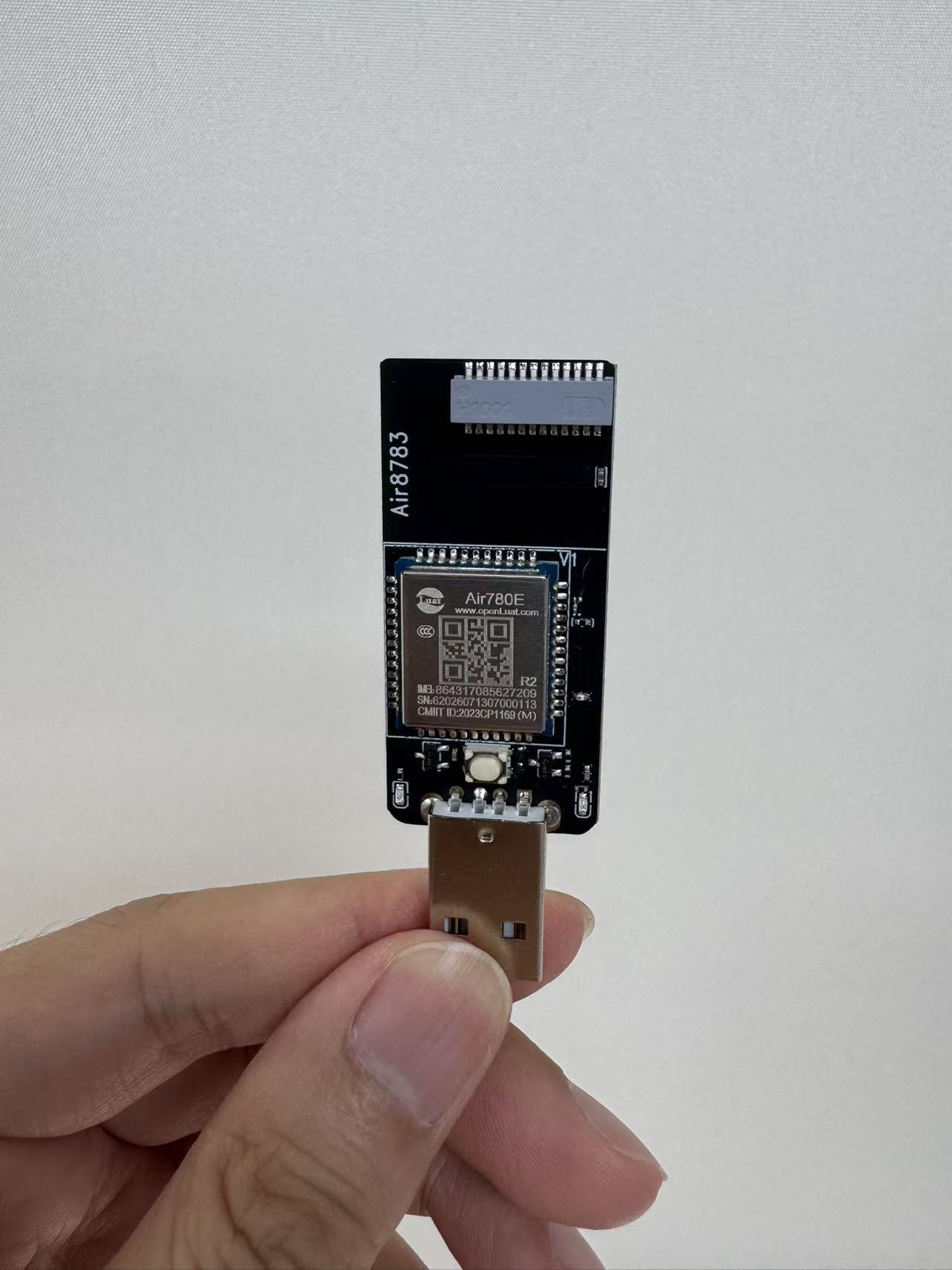

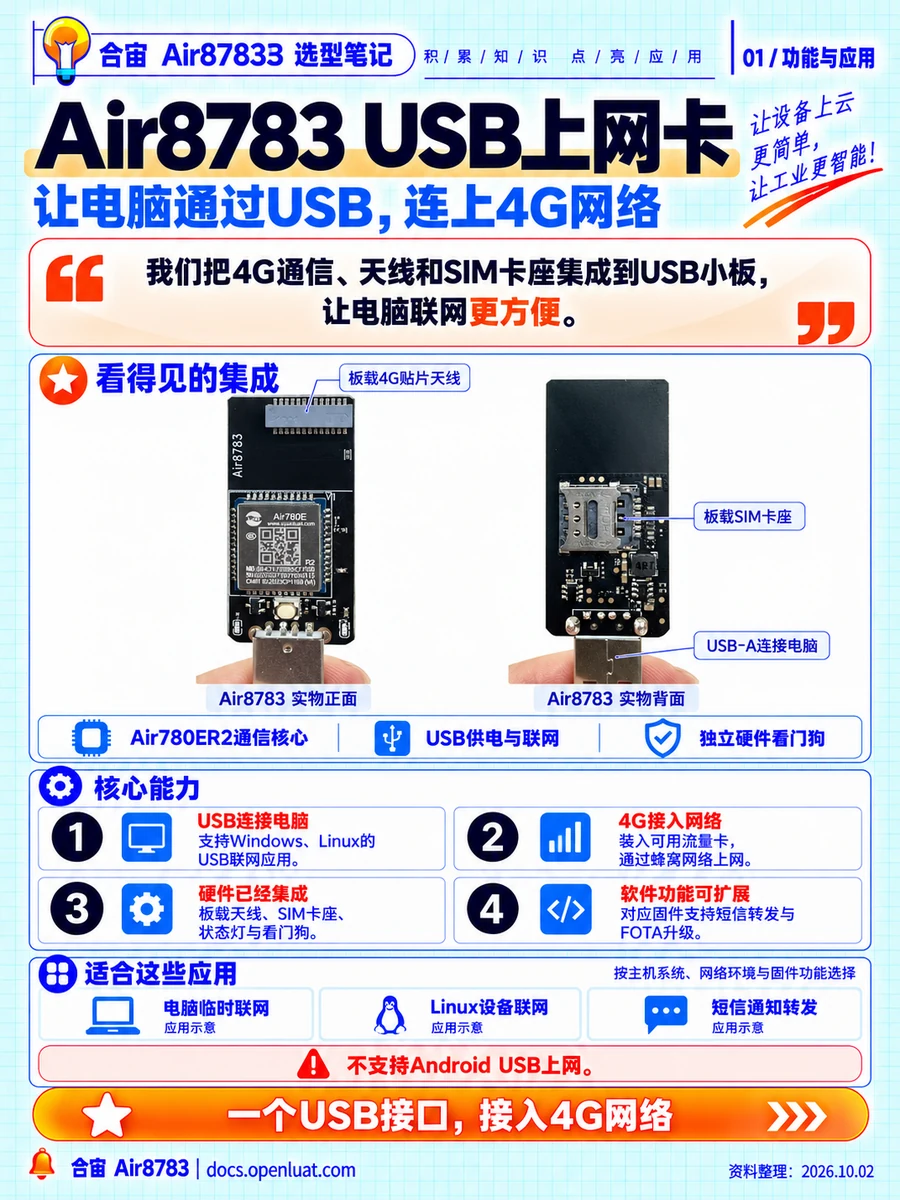

一，Air8783产品介绍；

核心特点：

  1. Windows免驱，即插即用，无需二次开发；

  2. 基于Air780ER2开发，USB-RNDIS原生支持；

  3. 板载独立硬件看门狗，无人值守也可保证稳定运行；

  4. 板载高增益贴片天线，阻抗匹配及OTA指标均非常优秀；

  5. 提供LuatOS demo，搭配合宙AI Agent轻松实现SMS转发等功能；

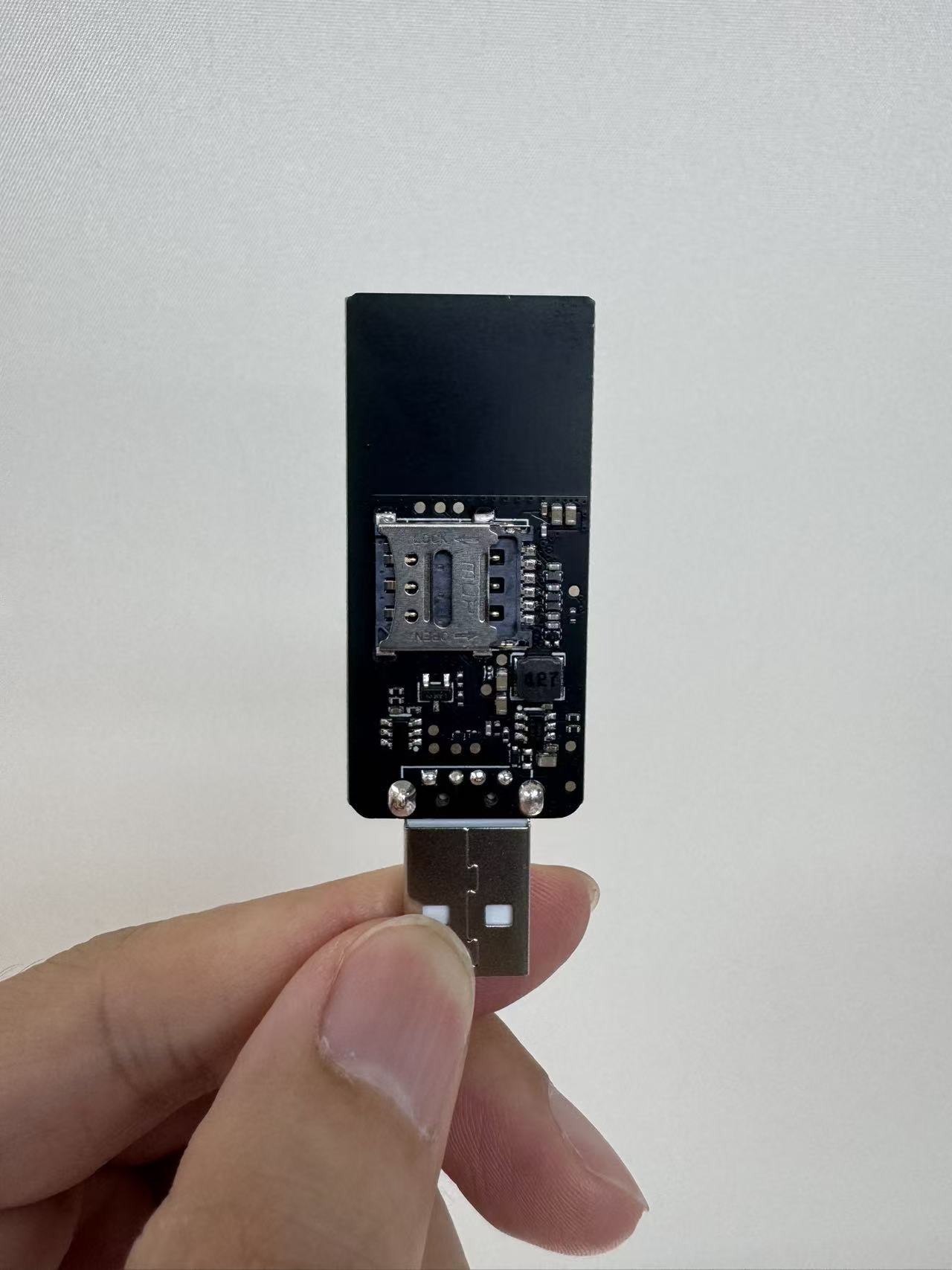

4d1ea46d91a53454999505b6abc90ce9.jpg 5880f57efd43e00f121a1df40a90ff6e.jpg

二，Windows USB RNDIS上网；

本段文字，将以搭配Windows系统电脑为例进行说明；

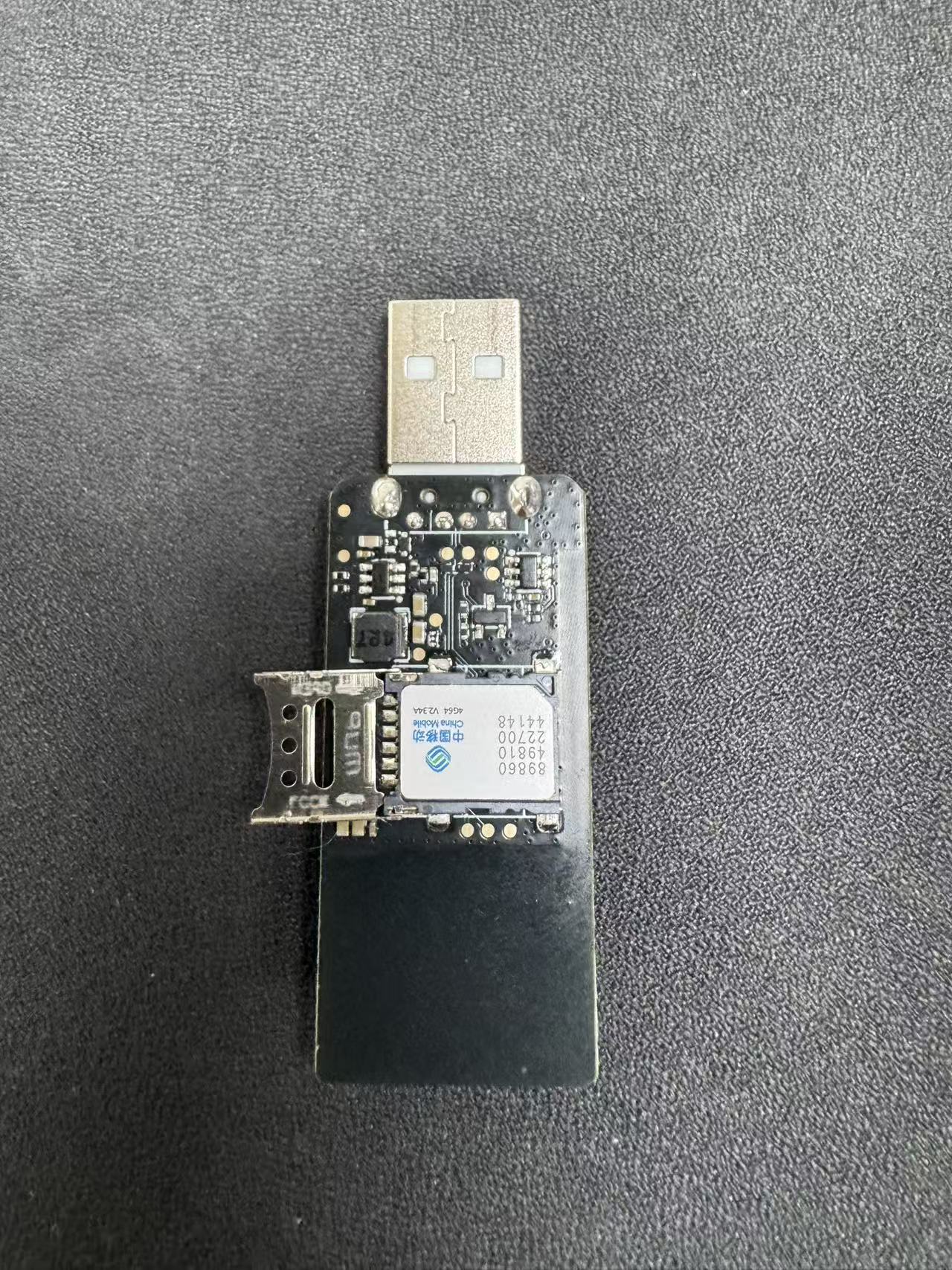

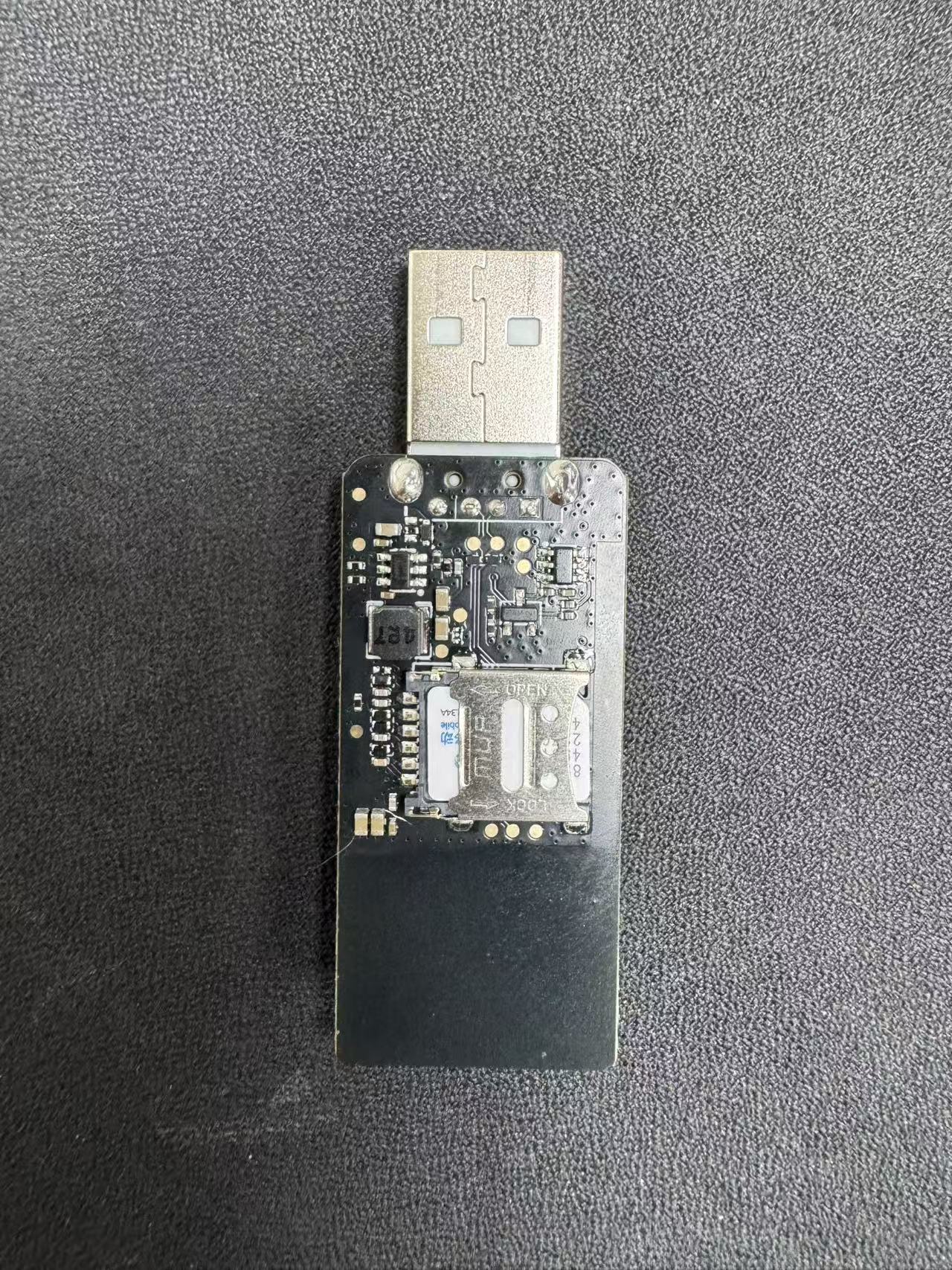

  1. 将流量卡装进Air8783的SIM卡槽中，注意SIM卡方向，切勿装反；
521da697ae4231e1d9eba9df3dbacefd.jpg aa46e05f3447d3c5dda2e8c46c22529b.jpg

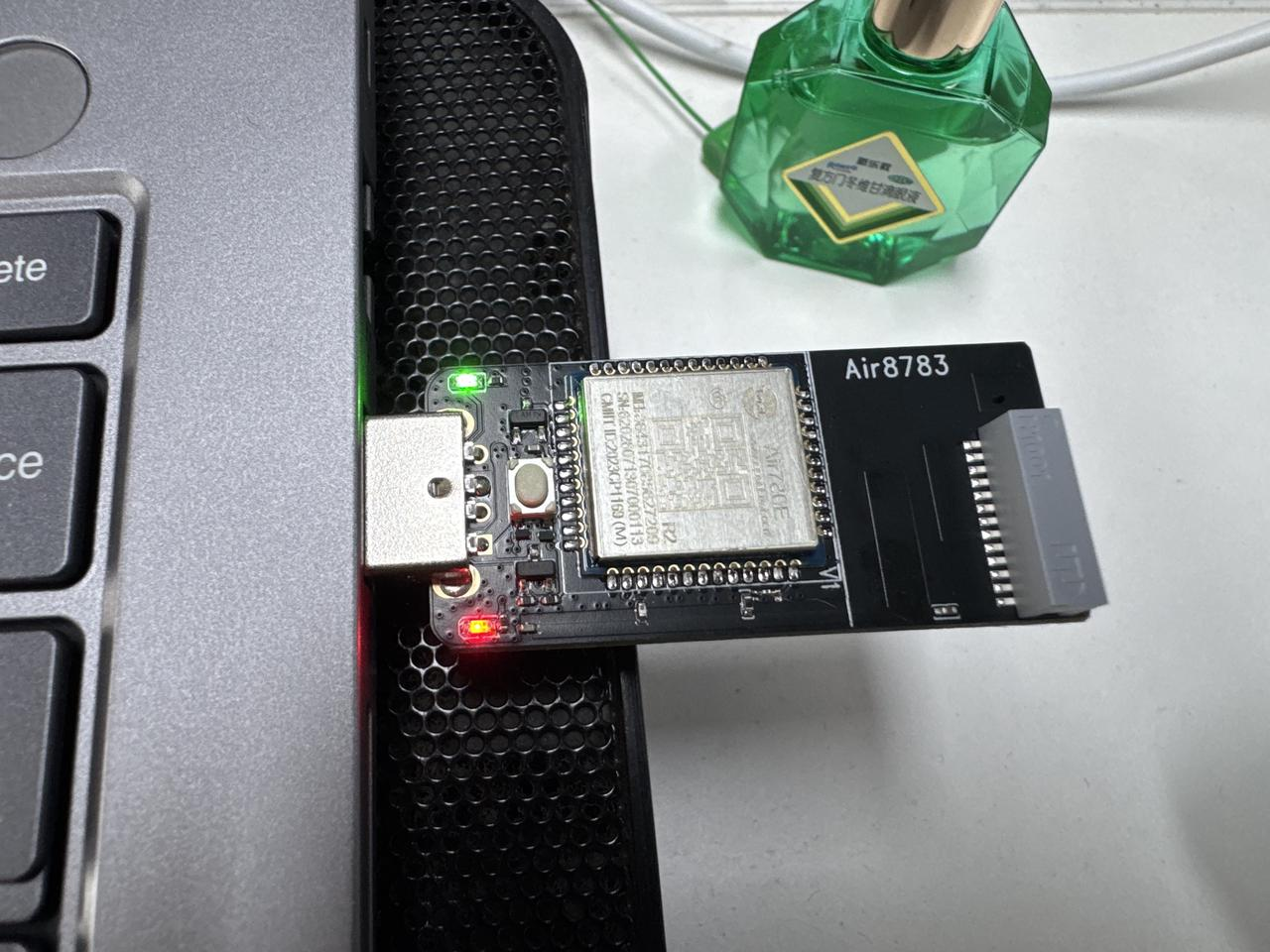

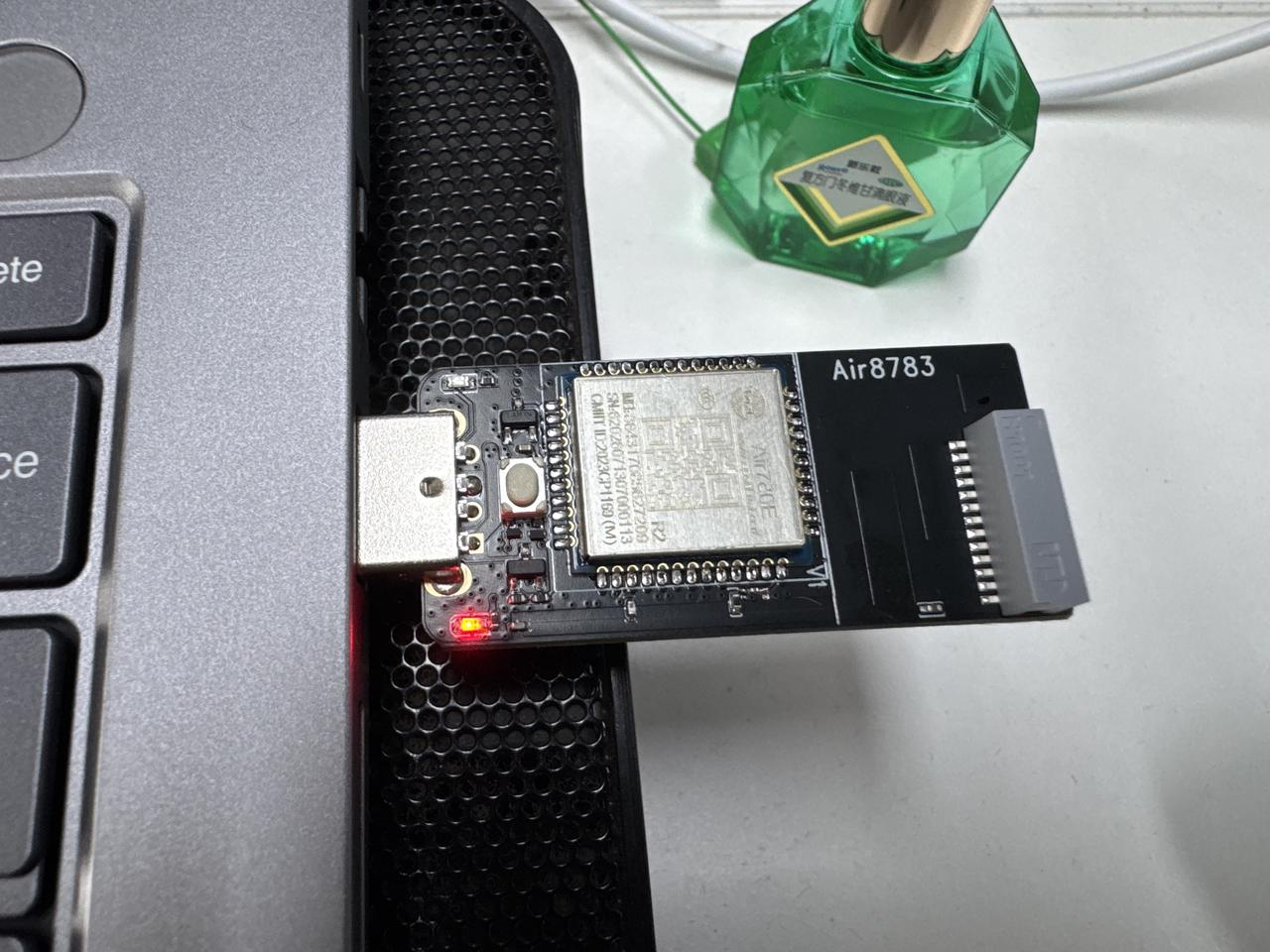

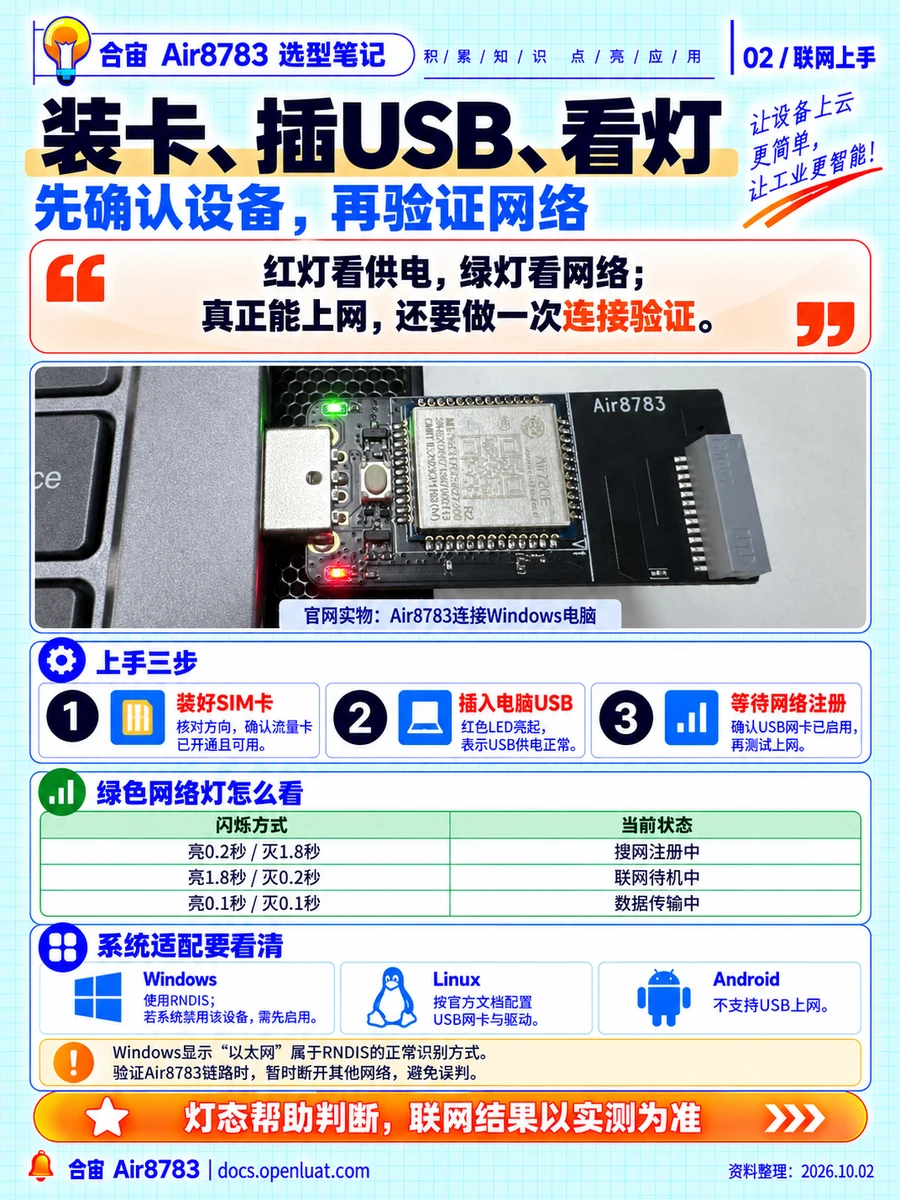

  1. 将装好流量卡的Air8783插入电脑USB，可以看到红色LED亮起，表明通过USB给Air8783工单正常； image.png

  2. 观察绿色网络灯的变化，一般5秒之内即可驻网成功； 绿色LED灯： 短亮(0.2秒)长灭(1.8秒)，搜网注册中； 长亮(1.8秒)短灭(0.2秒)，联网待机中； 快亮(0.1秒)快灭(0.1秒)，数据传输中； image.png

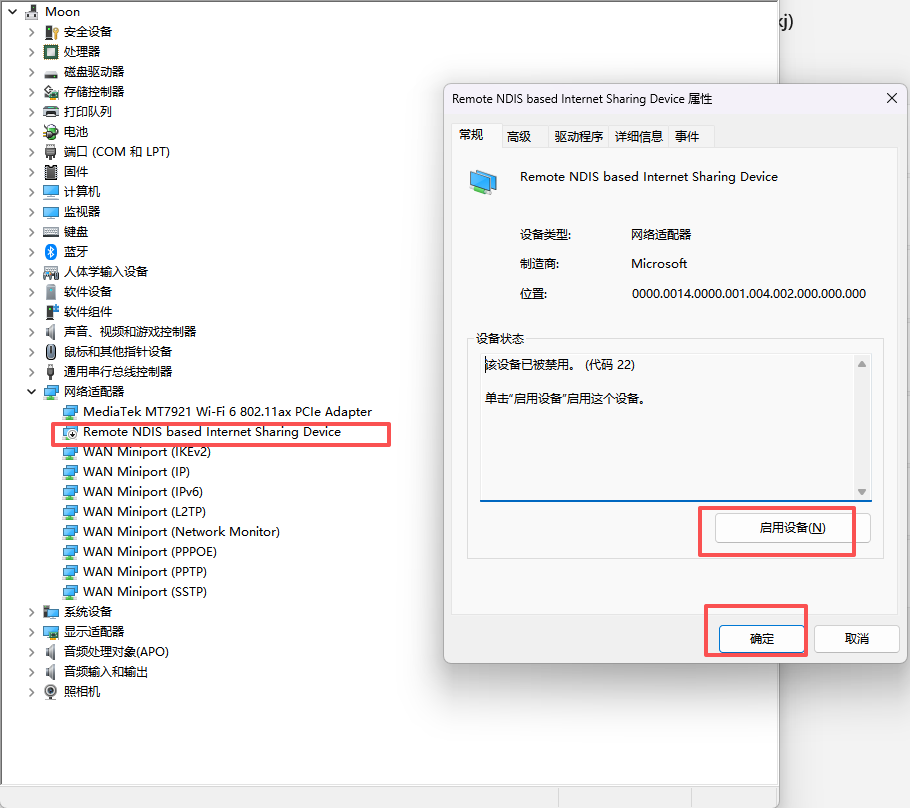

  3. 如果你的电脑设置关闭了RNDIS上网功能，需要手动打开，否则无法使用USB-RNDIS上网； image.png image.png

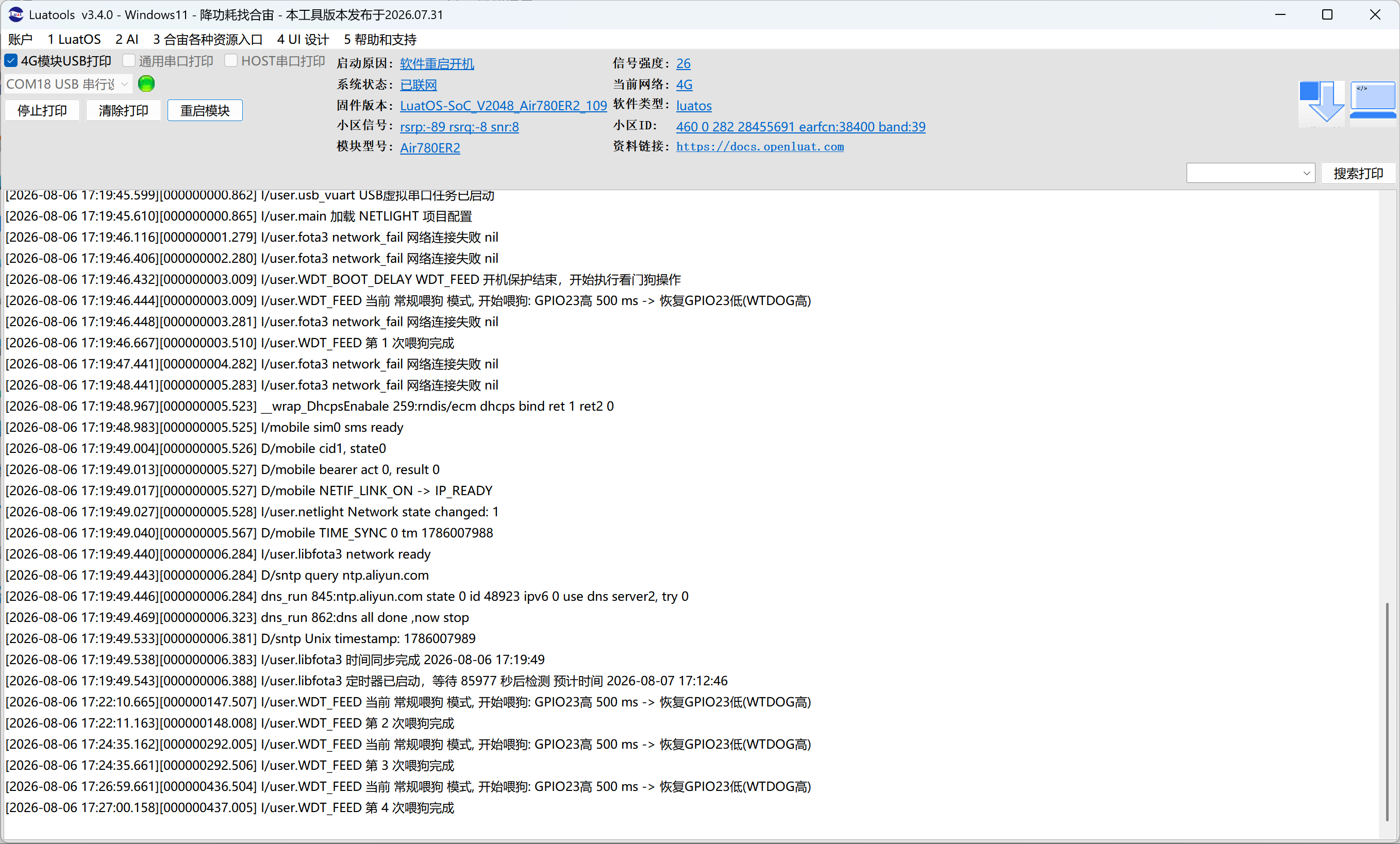

  4. 感兴趣的话，可以使用合宙提供的LuaTools观察Air8783吐出的trace信息； 12f04447-f2c9-40db-9cf9-d67ba8c5c236.png

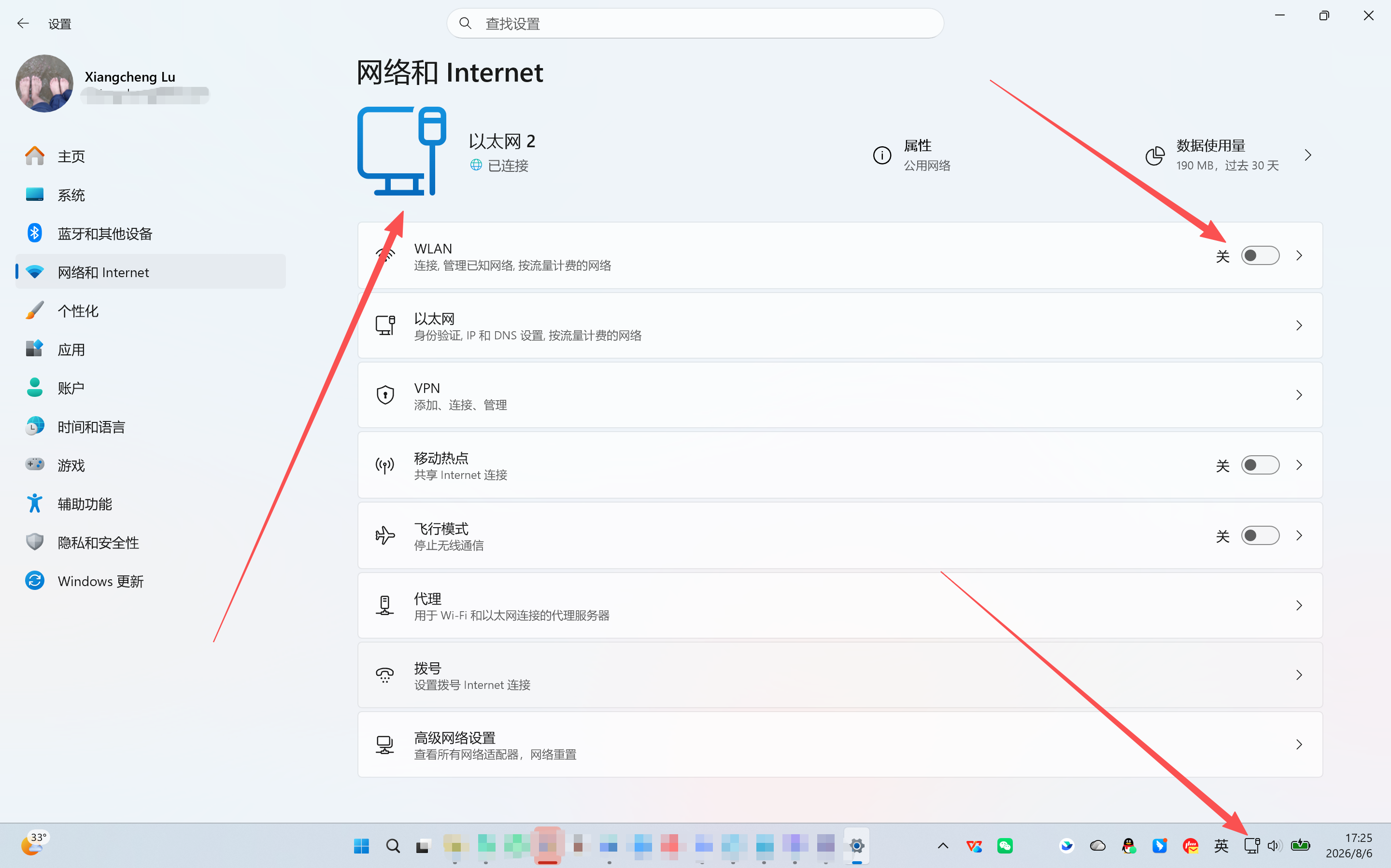

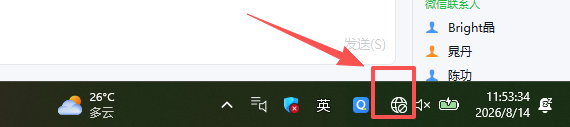

  5. 可以看到，这个时候电脑已经开始在用Air8783上网了； 说明！ 下图中特意关闭了WiFi功能，以便更直观的说明当下电脑上网不是通过WiFi； 当然，笔者使用的是笔记本电脑，虽然支持RJ45网口，但网线没有插，不存在通过网线联网的可能。 RNDIS 是微软定义的 USB 虚拟以太网协议。在 Windows 设备管理器的网络适配器分类下，RNDIS 设备被归类为以太网适配器，因此系统显示以太网图标，网络连接名称通常为以太网 2、以太网 3。 如果电脑同时接入物理网线，就会出现两个以太网图标，分别对应真实有线网卡与 RNDIS 虚拟网卡。 在验证 USB RNDIS 功能时，需要拔掉网线或者禁用有线网卡。 9678a1d18ce28480bf643aa05bbdeee7.png

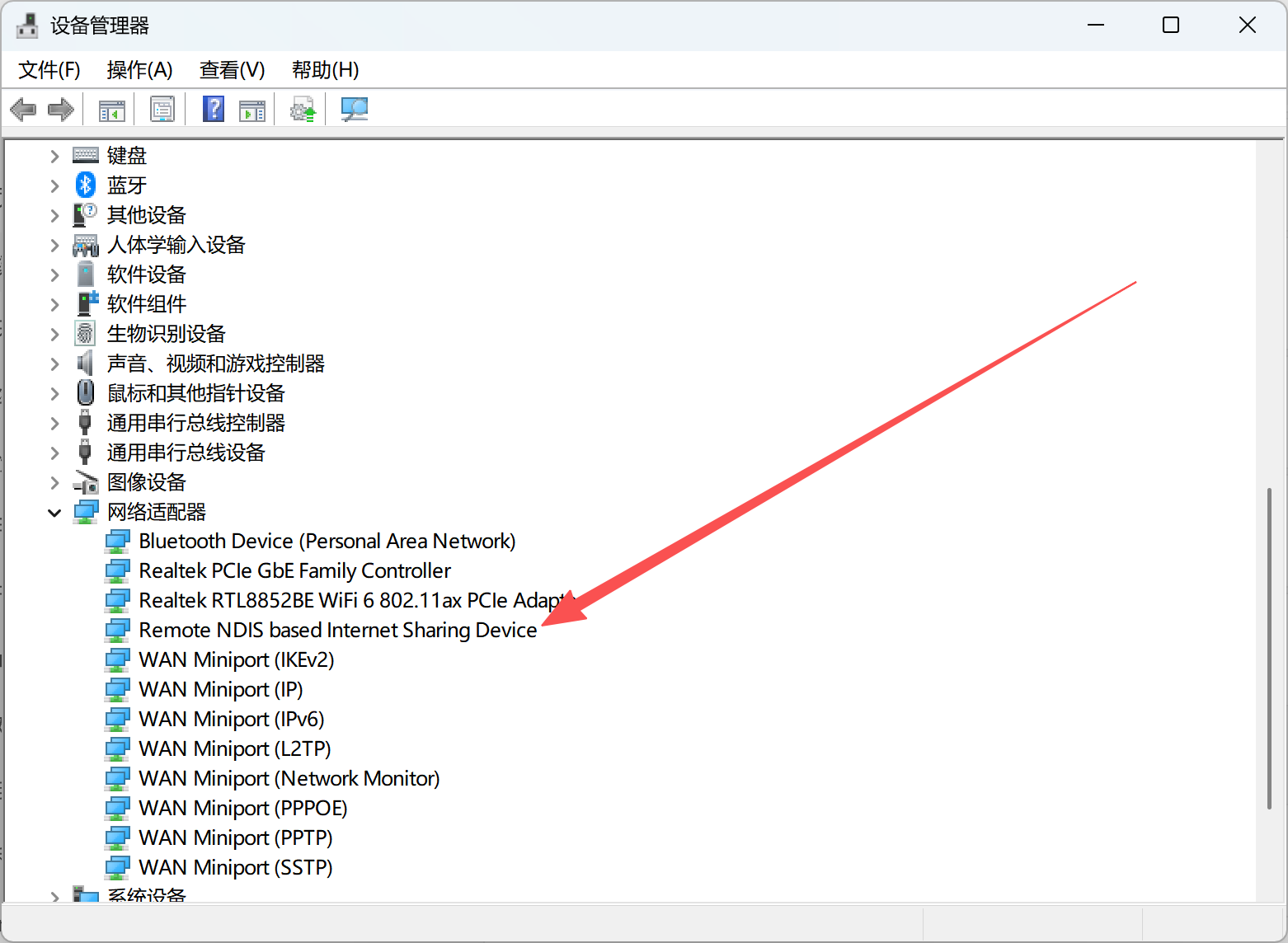

  6. 大家也可以在设备管理器中看到Air8783的设备描述； adb7fcd0ca5842b7c7264c9f8f493eee.png

三，Linux USB RNDIS上网；

Air8783同样支持Linux系统下的USB上网功能，相关文档如下：

https://docs.openluat.com/air780epm/luatos/app/common/rndis/

四，不支持Android USB RNDIS；

Air8783不支持Android系统下的USB上网功能，请慎重购买！

五，二次开发也可以；

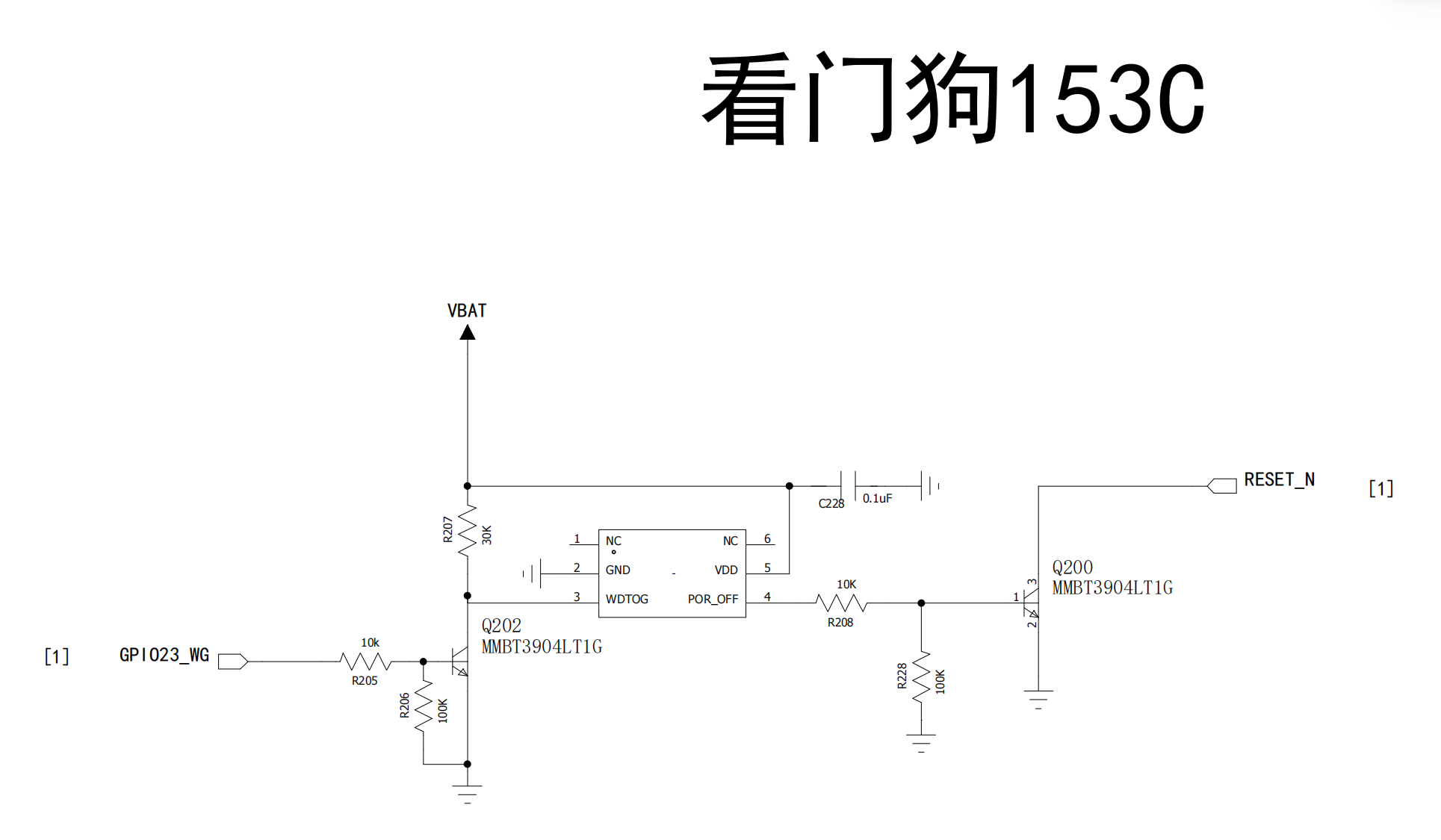

硬件原理图

Air8783_V1_20260726.pdf

需要注意的主要有两点地方：

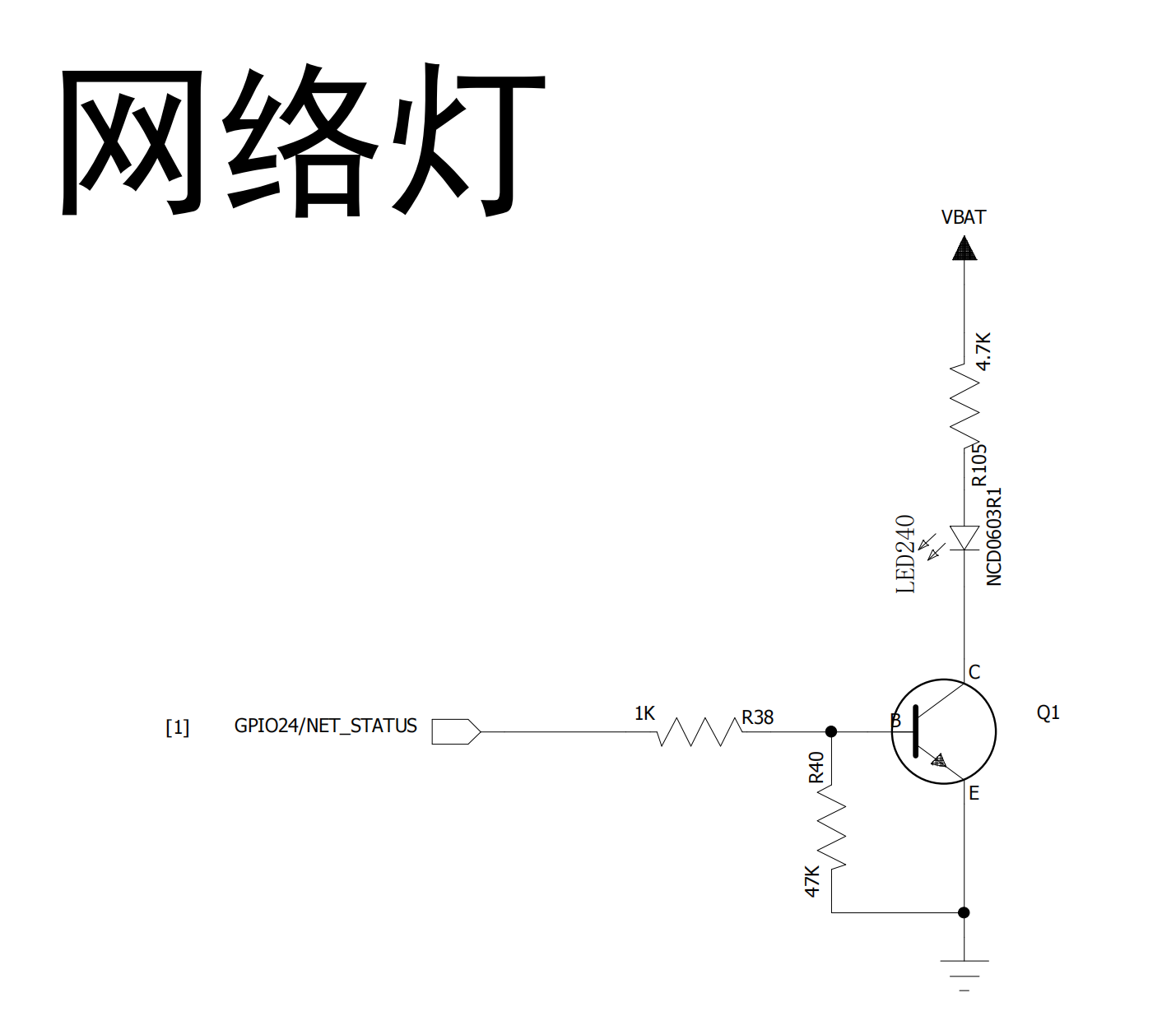

喂狗信号是GPIO23，LED状态灯控制信号是GPIO24；

企业微信截图_17866052094493.png 企业微信截图_17866052478807.png

LuatOS源码

  1. Air780ER2原则上不支持二次开发，因为，Air780ER2就是给不想做二次开发的用户群体设计的； Air780ER2核心功能有两个： USB RNDIS，也就是Air8783使用的USB上网卡功能； AirLink over UART，是合宙自己定义的一套基于UART的高速通信协议，大家感兴趣可以去 docs.openluat.com 查询相关文档，不过这个功能在Air8783上并没有用到；

  2. 但是，Air780ER2在硬件上与Air780EX2完全相同，大家把Air780ER2拿来当做Air780EX2用也完全可以；

  3. 不过，因为Air8783产品定义的限制，Air8783并没有板载多余外设，也没有留出扩展接口，所以，大家只能基于Air8783做一些软件方面的二次开发；

  4. 事实上，Air780ER2/Air780EX2/Air780EPM/Air780EGP等部分型号使用的是同一个主芯片，所以，Air780EX2的源码是跟Air780EPM在Gitee上的同一个位置，请大家不要诧异这一点； 比如，我们基于Air8783开发了SMS转发功能，源码如下： https://gitee.com/openLuat/LuatOS/tree/master/module/Air780EPM/project/air8783_sms_forwarder

  5. 所有不涉及到硬件外设的软件功能，所有Air780EX2可以支持的固件版本，大家都可以自由发挥；

六，SIM流量卡服务；

流量卡购买请联系 杨凤珍；

30M/月，插拔卡或者贴片卡，2.9/1年，4.9/3年，续费为2.9/1年；

100M/月，插拔卡或者贴片卡，3.9/1年，6.9/3年，续费为3.9/1年；

更大流量，请添加 杨凤珍 详谈；


七，3D打印外壳服务；

合宙也提供3D打印外壳服务，有兴趣请联系合宙任何同事；

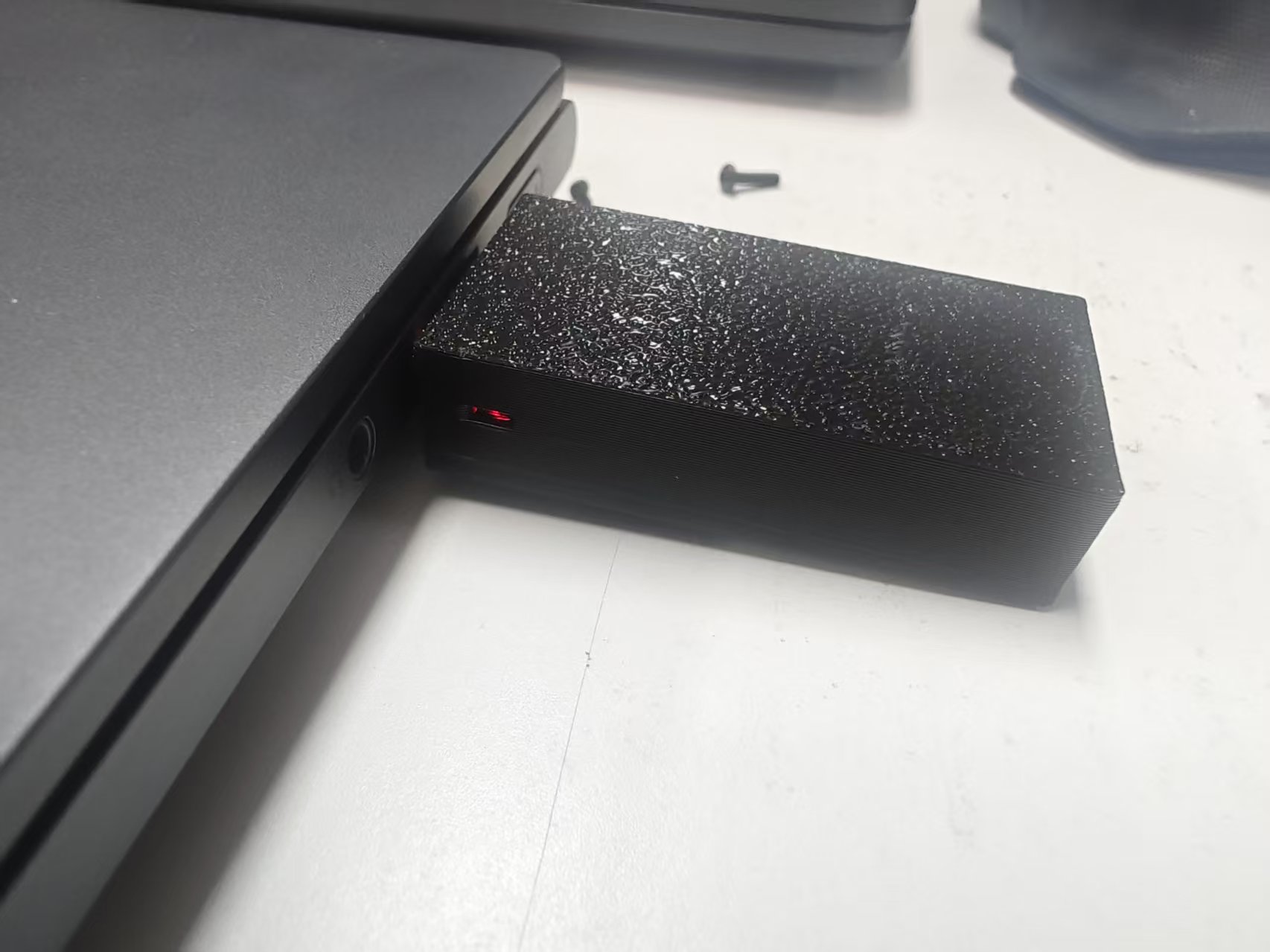

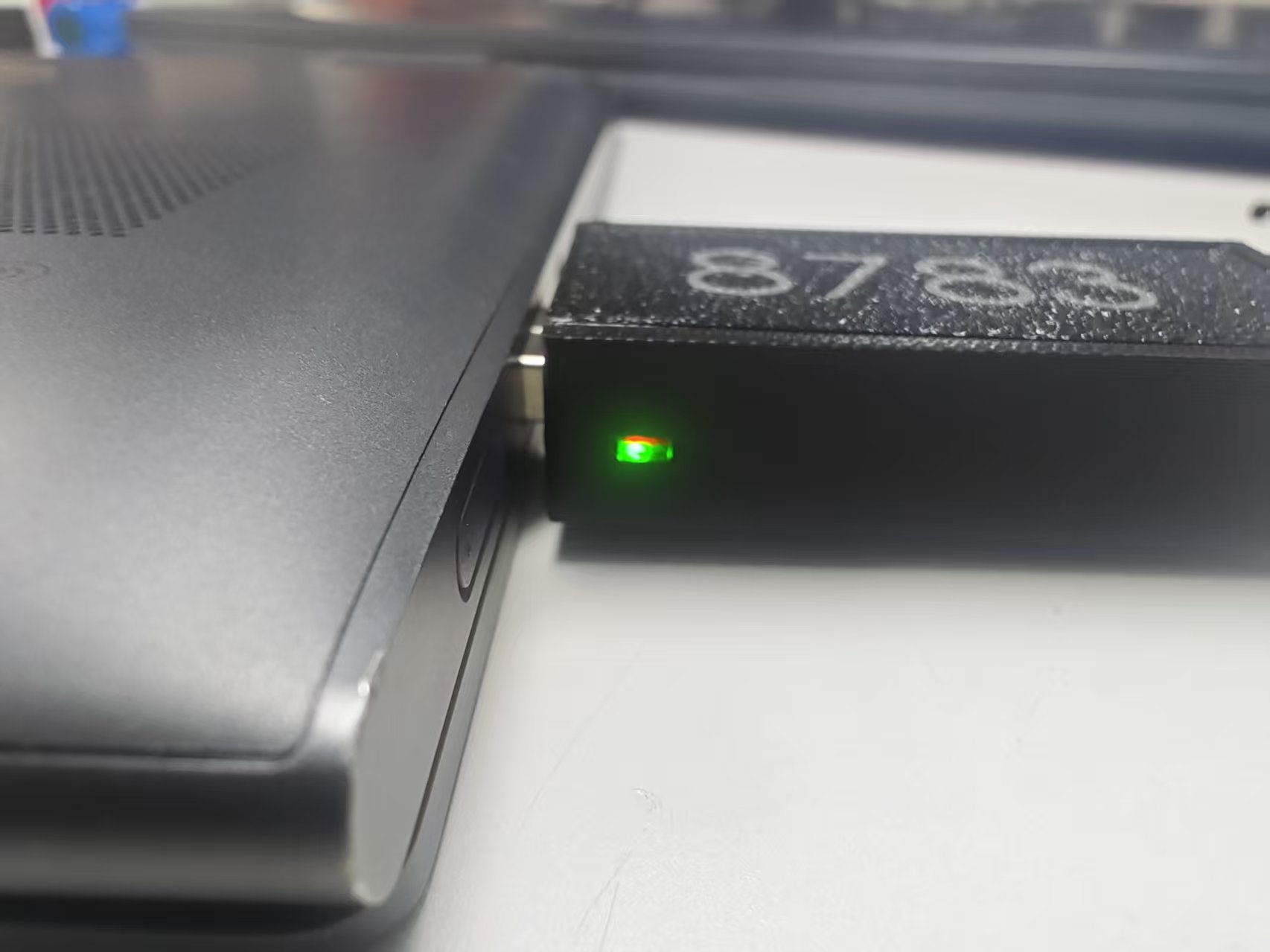

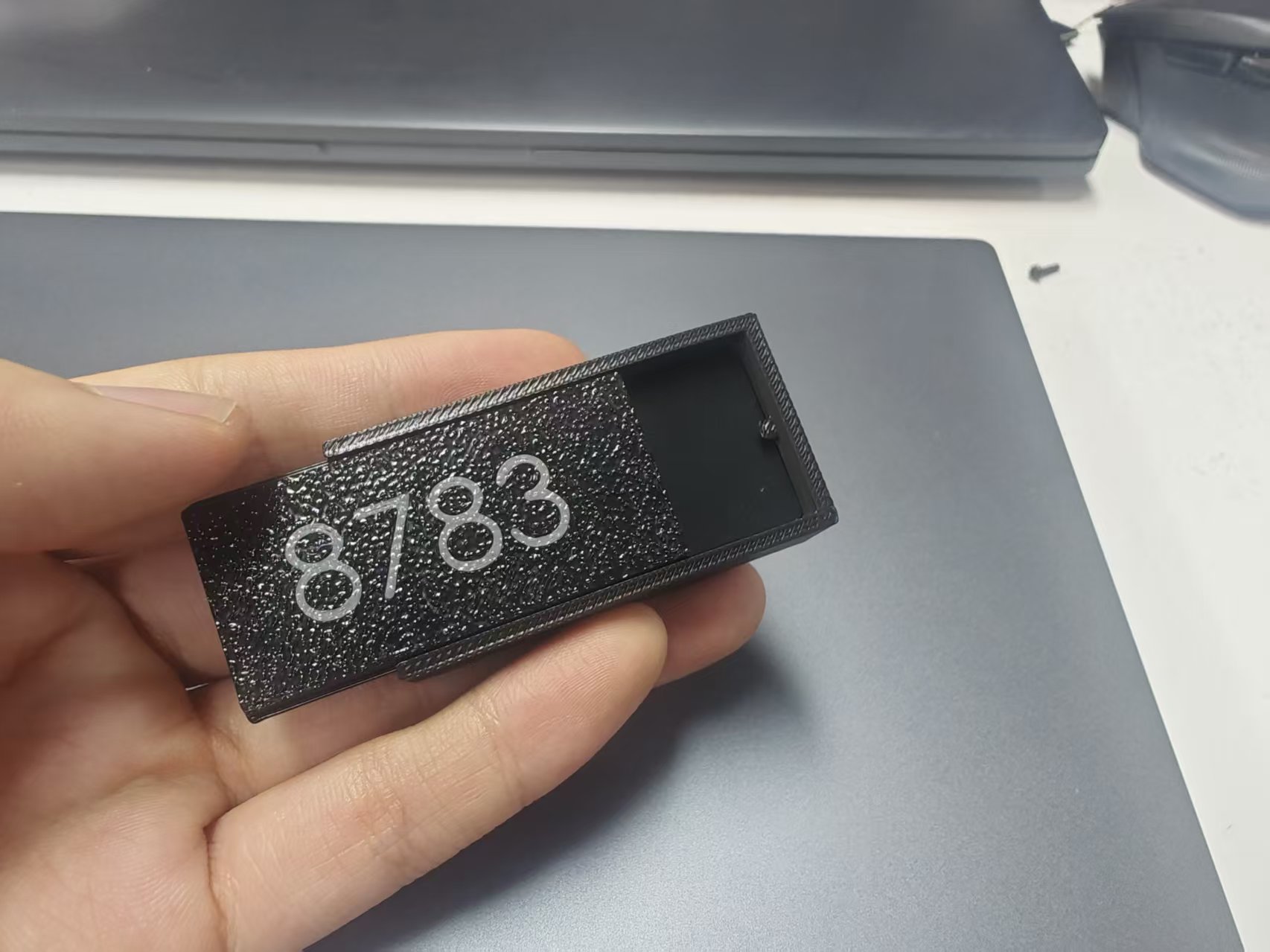

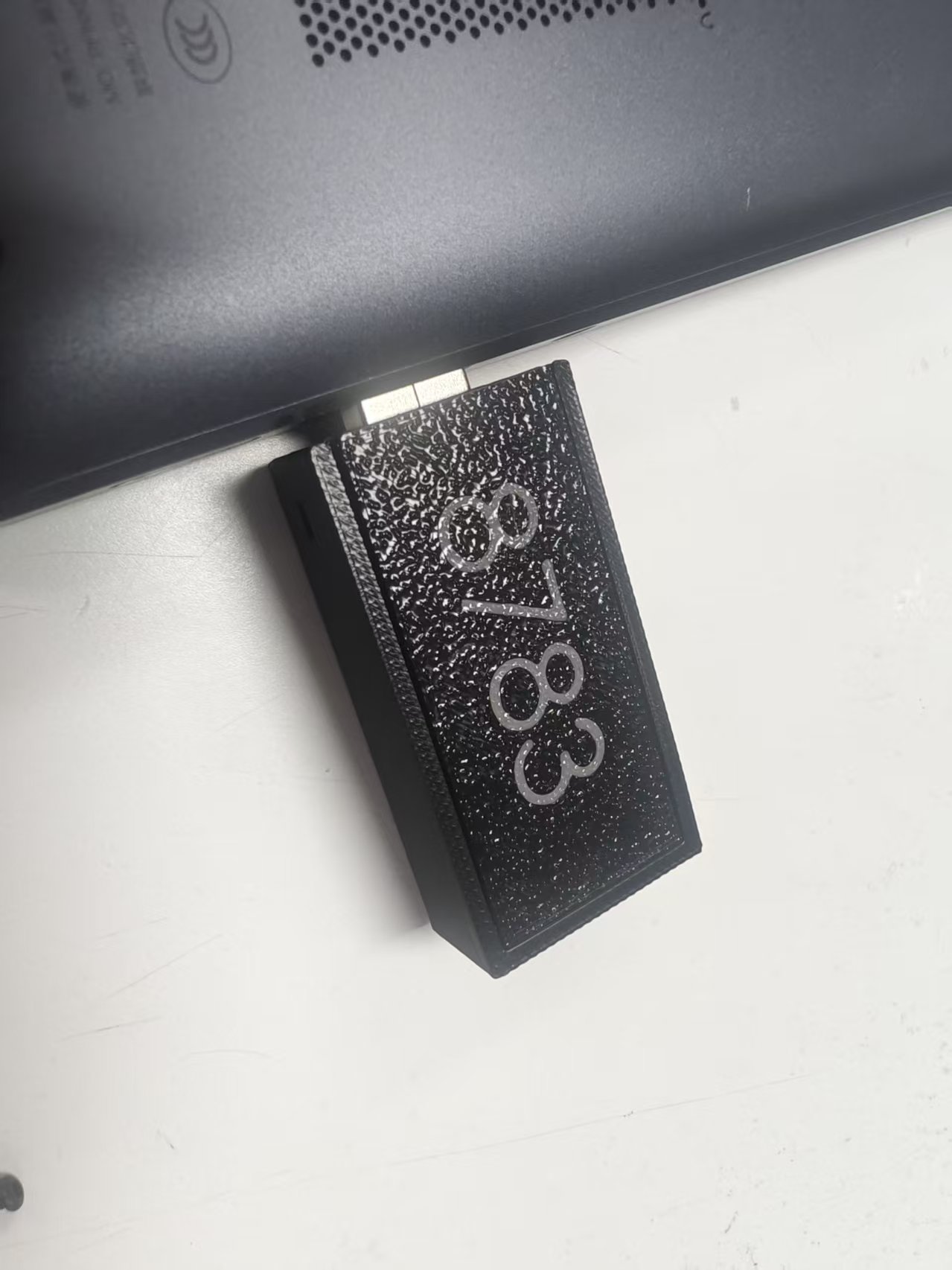

如下为一个开发中的、给Air8783使用的3D打印外壳，供欣赏；

f4c48c3cc4476ee2d521bc7fcf6a4f67.jpg dda91f9fbdb9e0bfb6fee92d0121f028.jpg
6c46a235f261ca537325311714c0662b.jpg 679c3b0a2a6e5e09d0326482958ff979.jpg
