Air8203系列工业模组使用手册

作者：laolu　|　最后修改：2026-09-14

一，产品说明；

涉及到定位类的主板或者叫PCBA，合宙当前都是以Air820X命名，比如Air8201、Air8202、Air8203、Air8204、Air820X等等，共同的特点是都支持通信和定位，不同的是各自的版型和功能侧重点不同，比如：

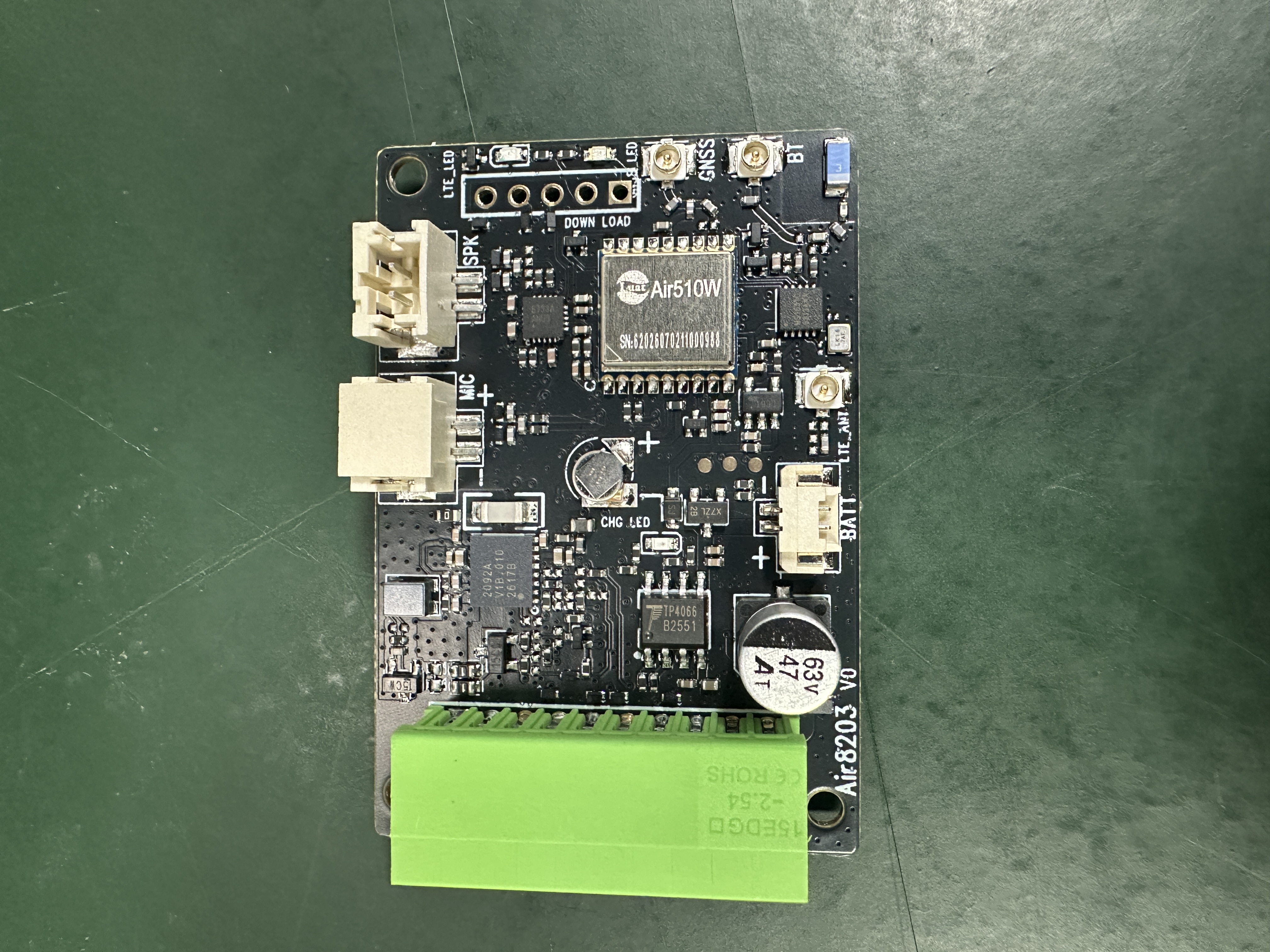

Air8203

Air8203，是本篇文档介绍的主角；

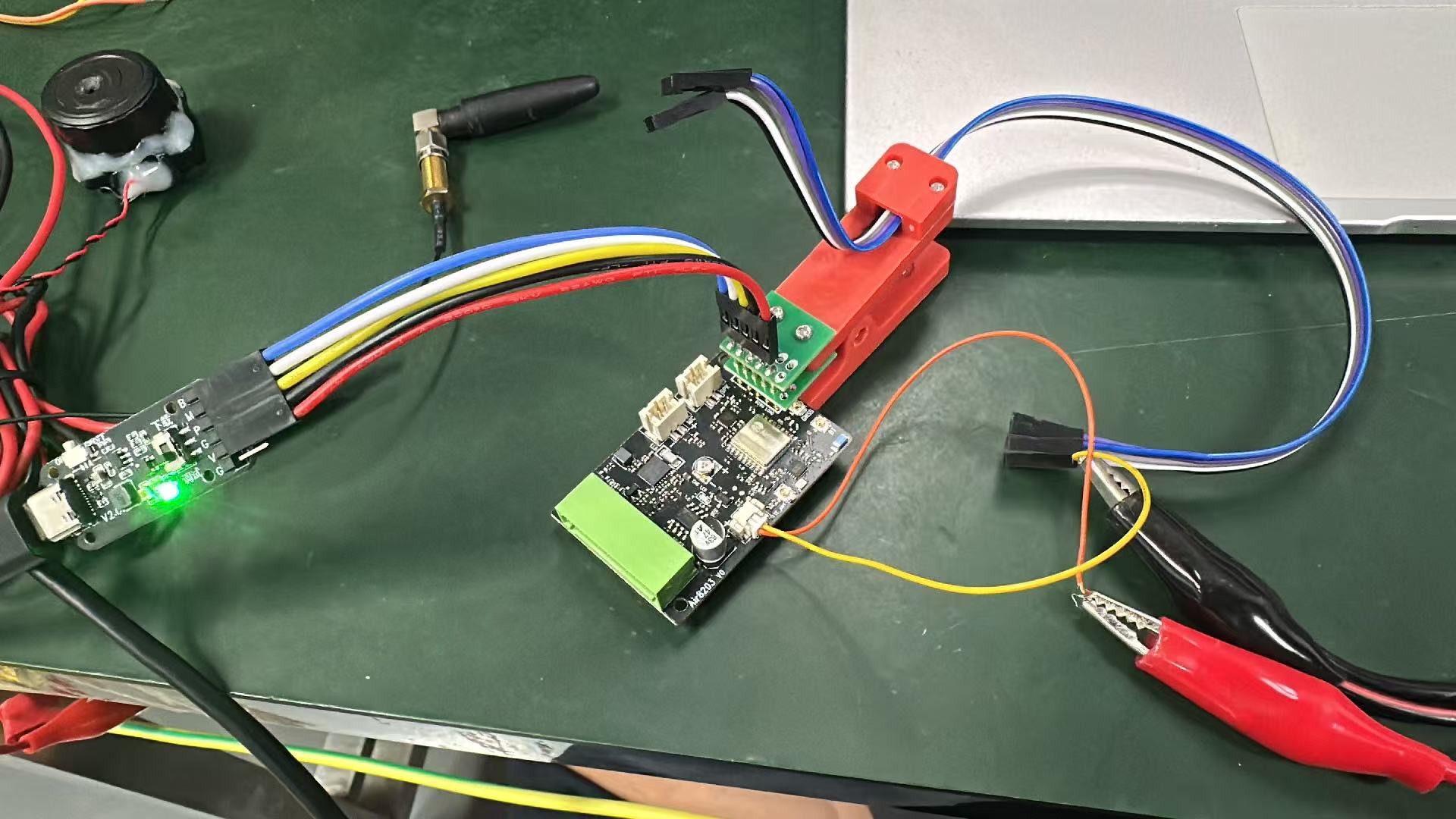

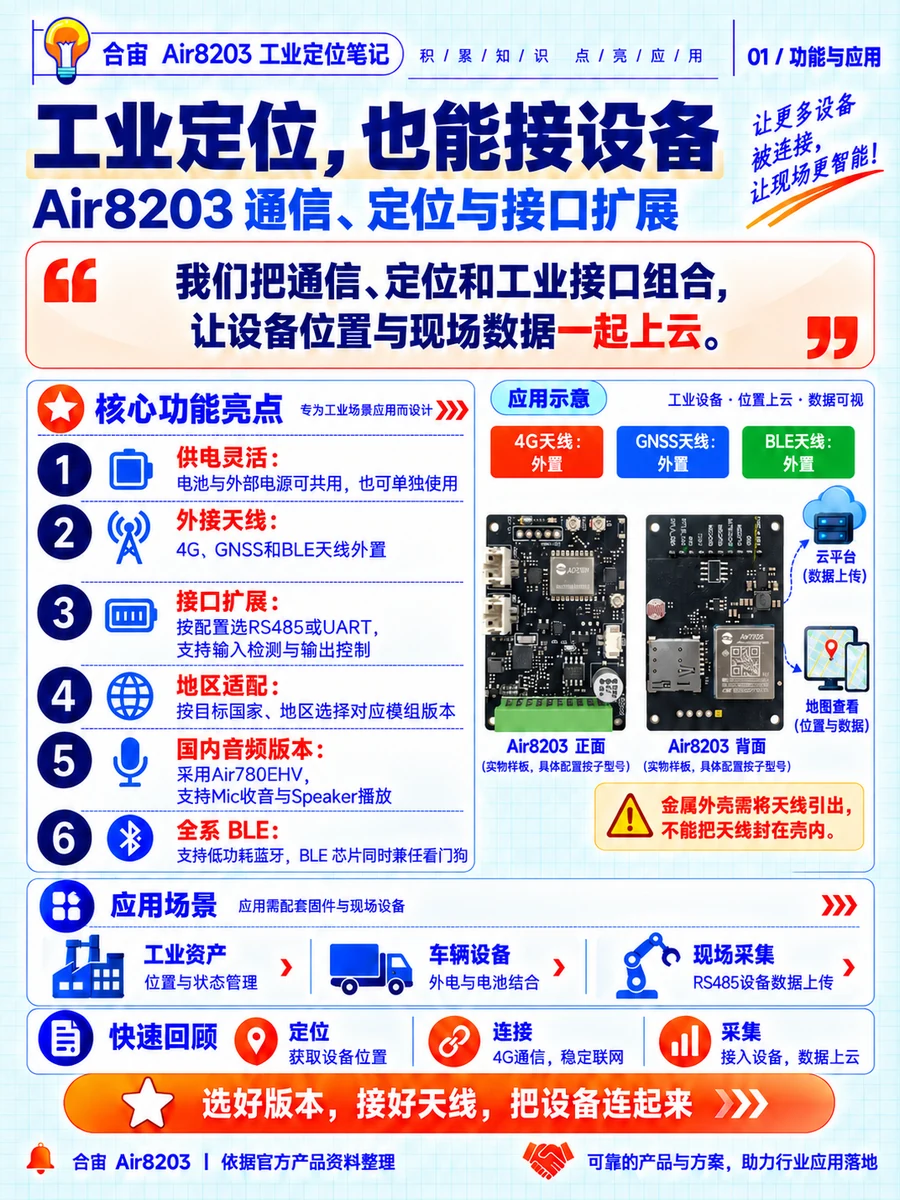

怎么描述Air8203所面向应用场景的特点呢？我尝试着跟Air8202对比来看；

1. Air8202是电池应用场景，Air8203是电池和外电共用场景，也可以是电池和外电单独使用场景；

2. Air8202是塑料外壳应用场景，4G/GNSS天线都是板载；Air8203是金属外壳应用场景，4G/GNSS天线都是IPEX外接，先IPEX转SMA同轴线，再通过SMA接外置天线；

3. Air8202不支持Mic收音和Speaker播放，Air8203支持，不过，仅国内版本支持，使用Air780EHV模组实现；

4. Air8202基于Air780EGP设计，仅支持国内，Air8203基于Air780EHV/EHM/EHU/EHN/Air510W做兼容设计，适用全球不同的地区；

5. Air8202使用Air153C做看门狗，Air8203使用BLE芯片来做，一方面可以BLE芯片可以做看门狗，一方面也可以在Air8203出海外地区时配置APN使用；

6. Air8202只支持4G通信和GNSS定位，Air8203有更多的可扩展性，支持RS485通信，隔离和非隔离可选，支持GPIO控制外设，类似于工控行业常说的DO功能，支持中断输入判断，且使用三极管进行一定的数字隔离等；

7. Air8203的电源输入，也是一个差异化亮点，支持5V-36V输入，适合绝大多数的工业应用场景；

8. Air8203的缺点是什么呢？如果非要说一个，可能是尺寸相对Air8201和Air8202都要大不少，不过这也是支持功能更多不得不付出的代价；

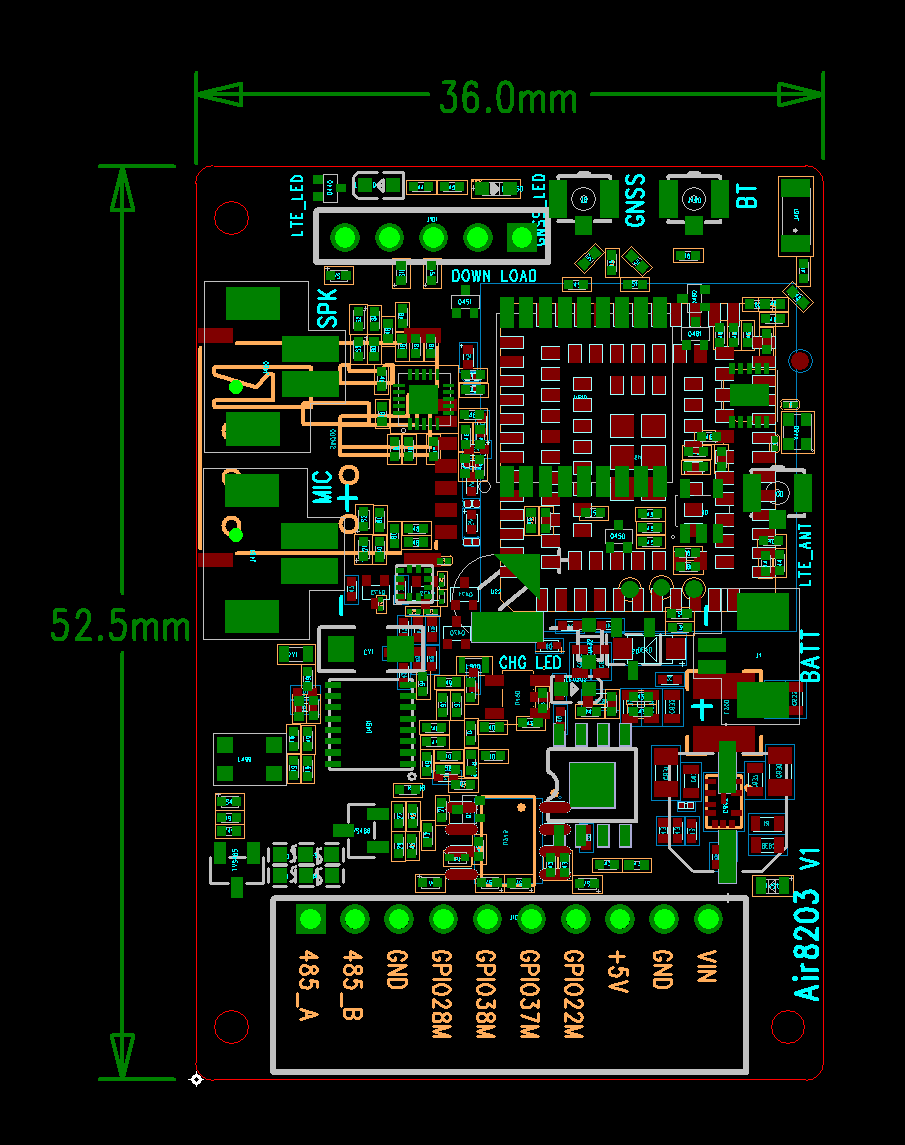

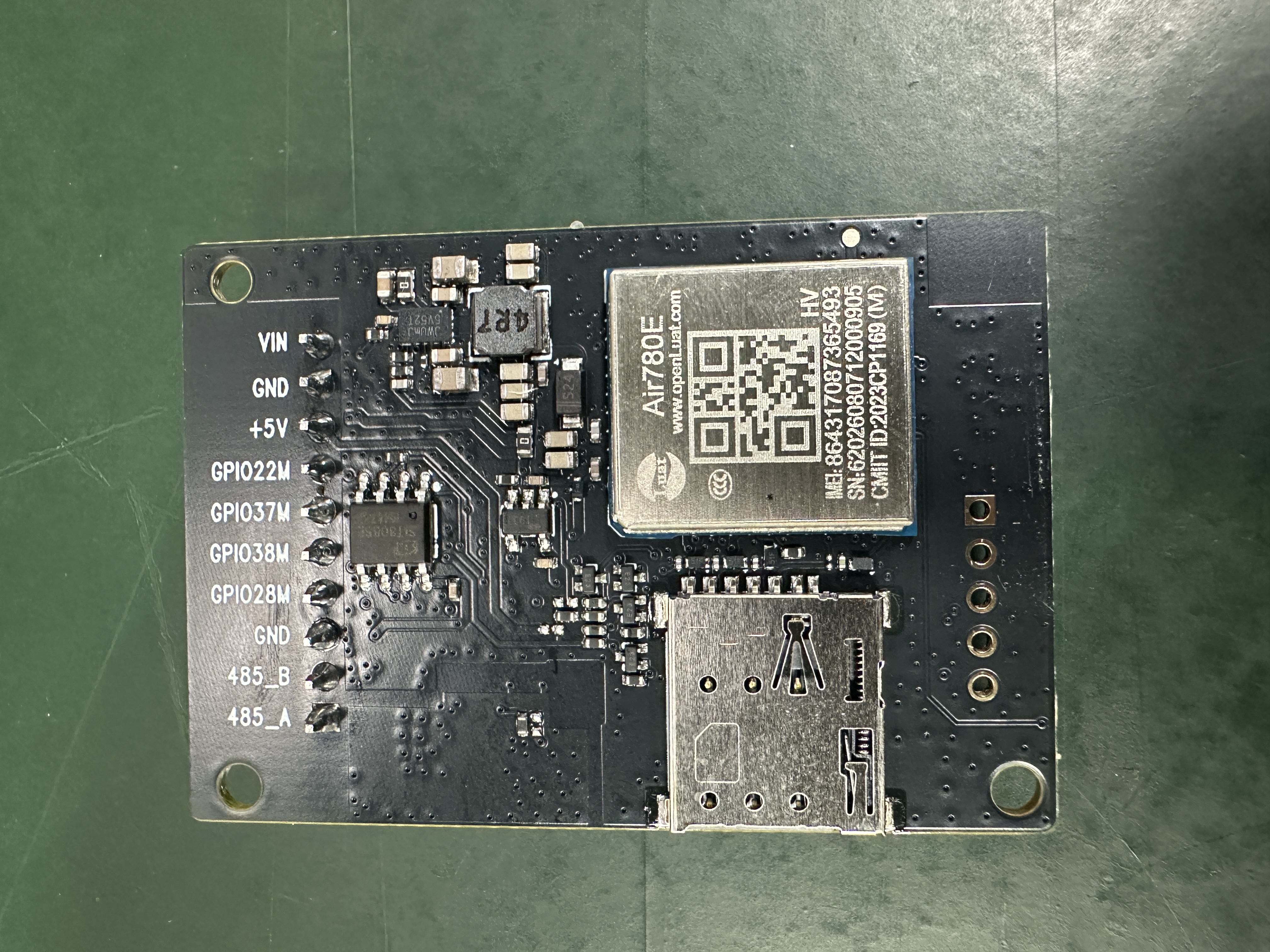

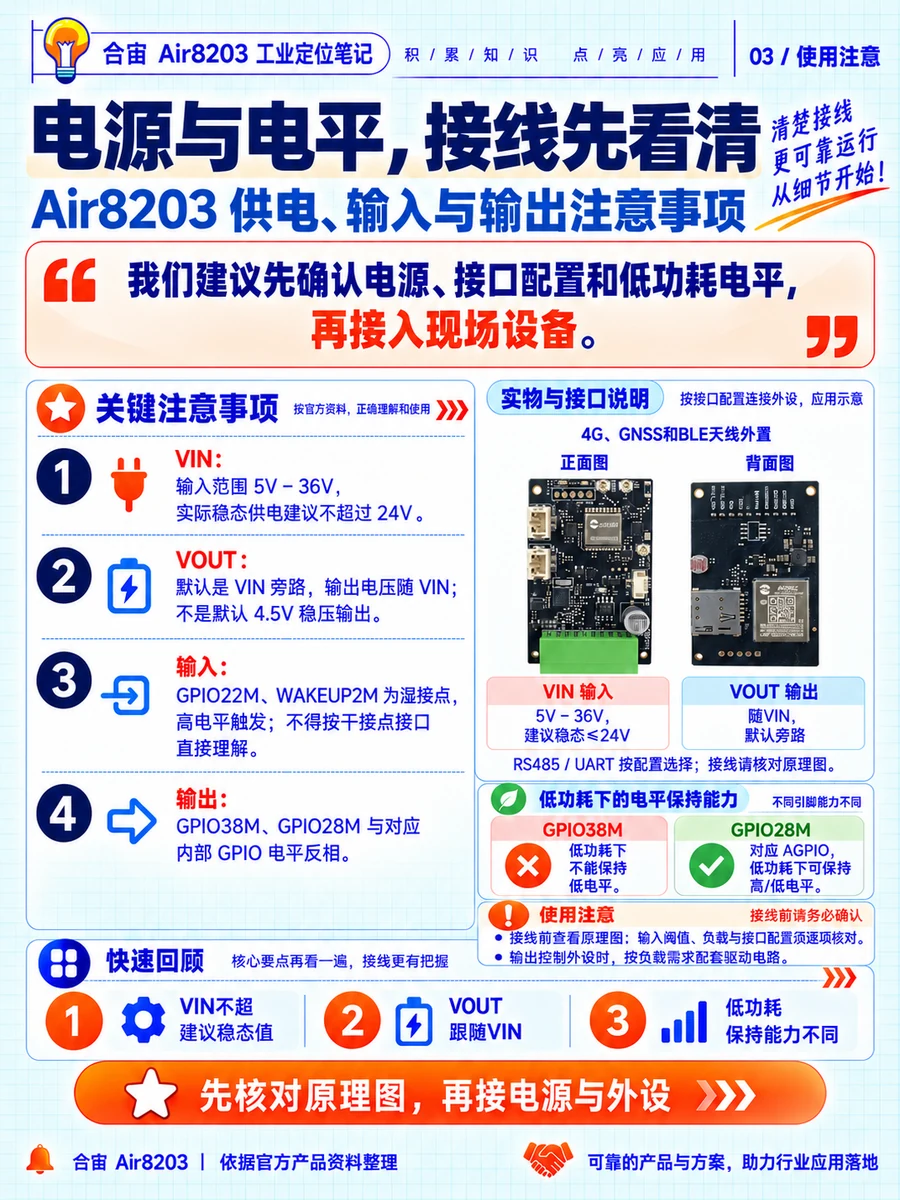

9. Air8203对外接口说明；


  • VIN(5-36V)，建议实际供电时稳态不超过24V；

  • GND；

  • GPIO22M，中断输入，湿接点，高电平触发GPIO22中断；

  • WAKEUP2M，中断输入，湿接点，高电平触发WAKEUP2中断；

  • GPIO38M，输出；GPIO38输出高时，GPIO38M为低；GPIO38输出低时，GPIO38M为高；

    需特别说明的是：GPIO38在低功耗模式下无法保持高电平，相应的GPIO38M在低功耗模式下无法保持低电平；

  • GPIO28M，输出；GPIO28输出高时，GPIO28M为低；GPIO28输出低时，GPIO28M为高；

    需特别说明的是：

    GPIO28为AGPIO，在低功耗模式下可以保持电平输出高或输出低，相应的GPIO28M在低功耗模式下也就可以保持电平输出高或输出低；

  • VOUT，默认接的是VIN，VIN输入是多少电压，VOUT对外就是多少电压，VOUT就是VIN的简单旁路，只是为了对外供电方便；

    (VOUT，在板子上兼容设计了VIN和4.5V，详见原理图；如果有需要，可以跟我们联系，当前默认没有接4.5V的硬件版本对外出售)

  • GND；

  • 485_B/UART_TX，这个管脚，共兼容了三种接法：

    隔离式485的B，对应型号1配置；

    非隔离485的B，对应型号2配置；

    UART3_TX，默认电平3.3V，对应型号3的配置；

  • 485_A/UART_RX，这个管脚，共兼容了三种接法：

    隔离式485的A，对应型号1配置；

    非隔离485的A，对应型号2配置；

    UART3_RX，默认电平3.3V，对应型号3的配置；

5769f0afda97e942bfcf5198b8501bda.jpg a53ca50cc431ece324f220c6e67e7f22.jpg

Air8202

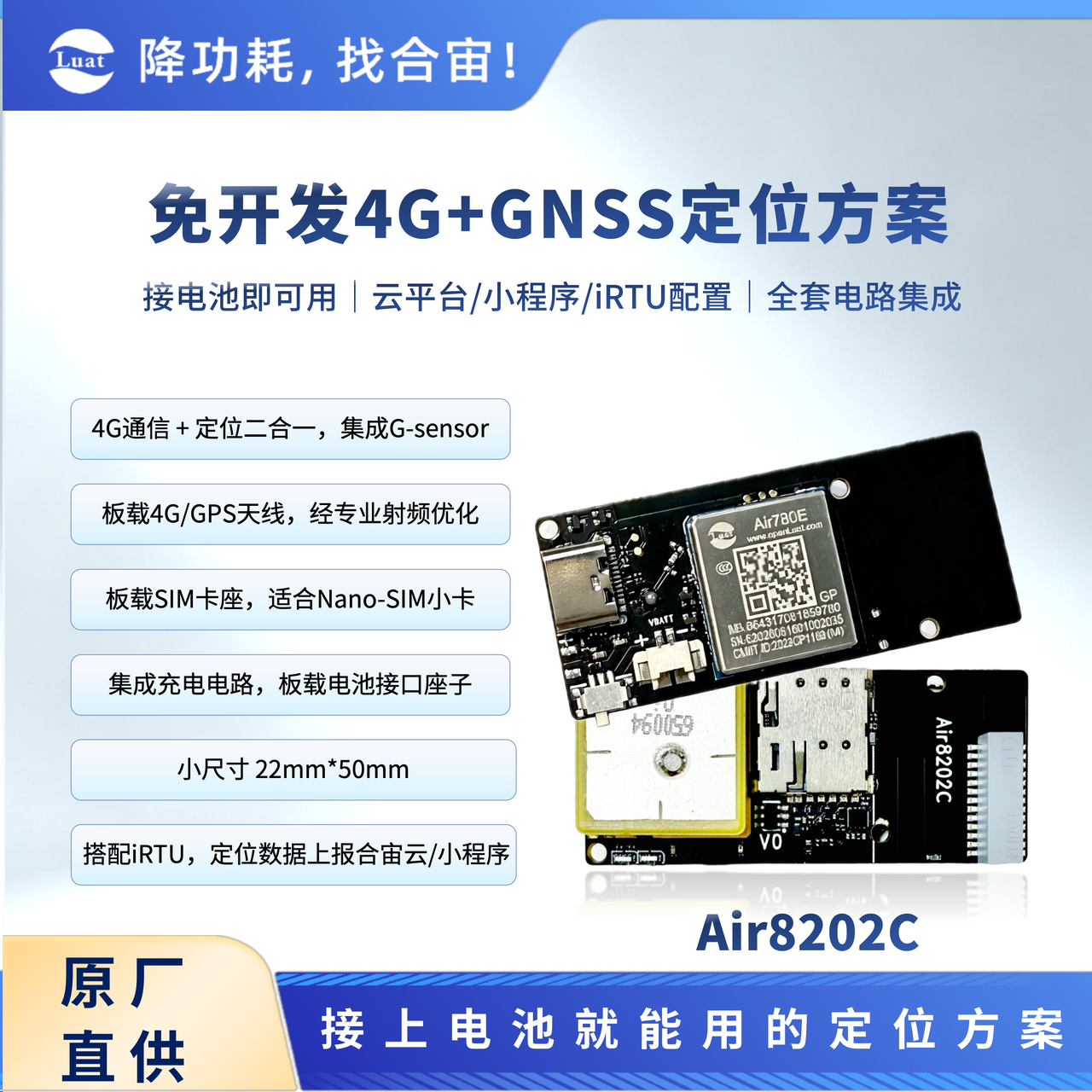

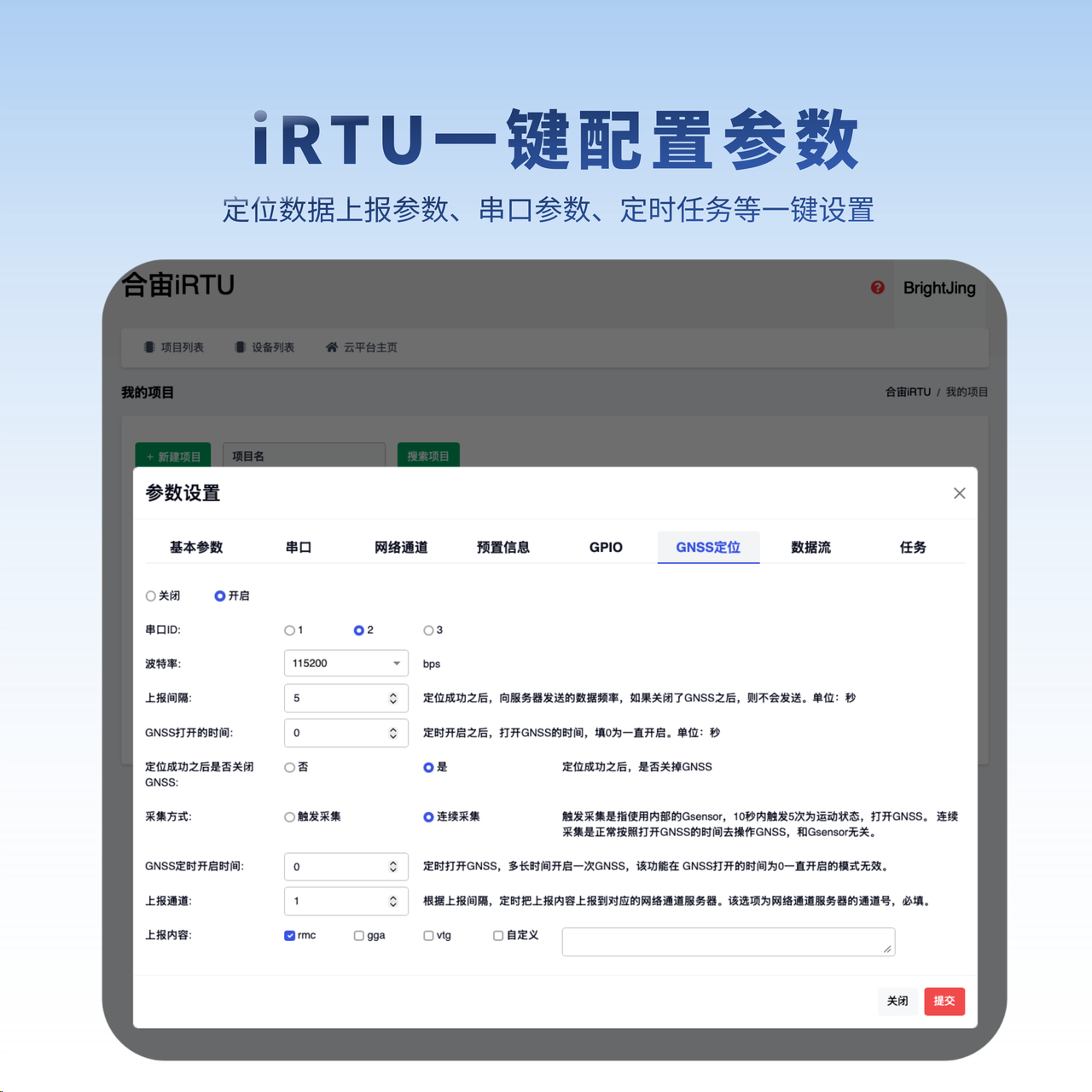

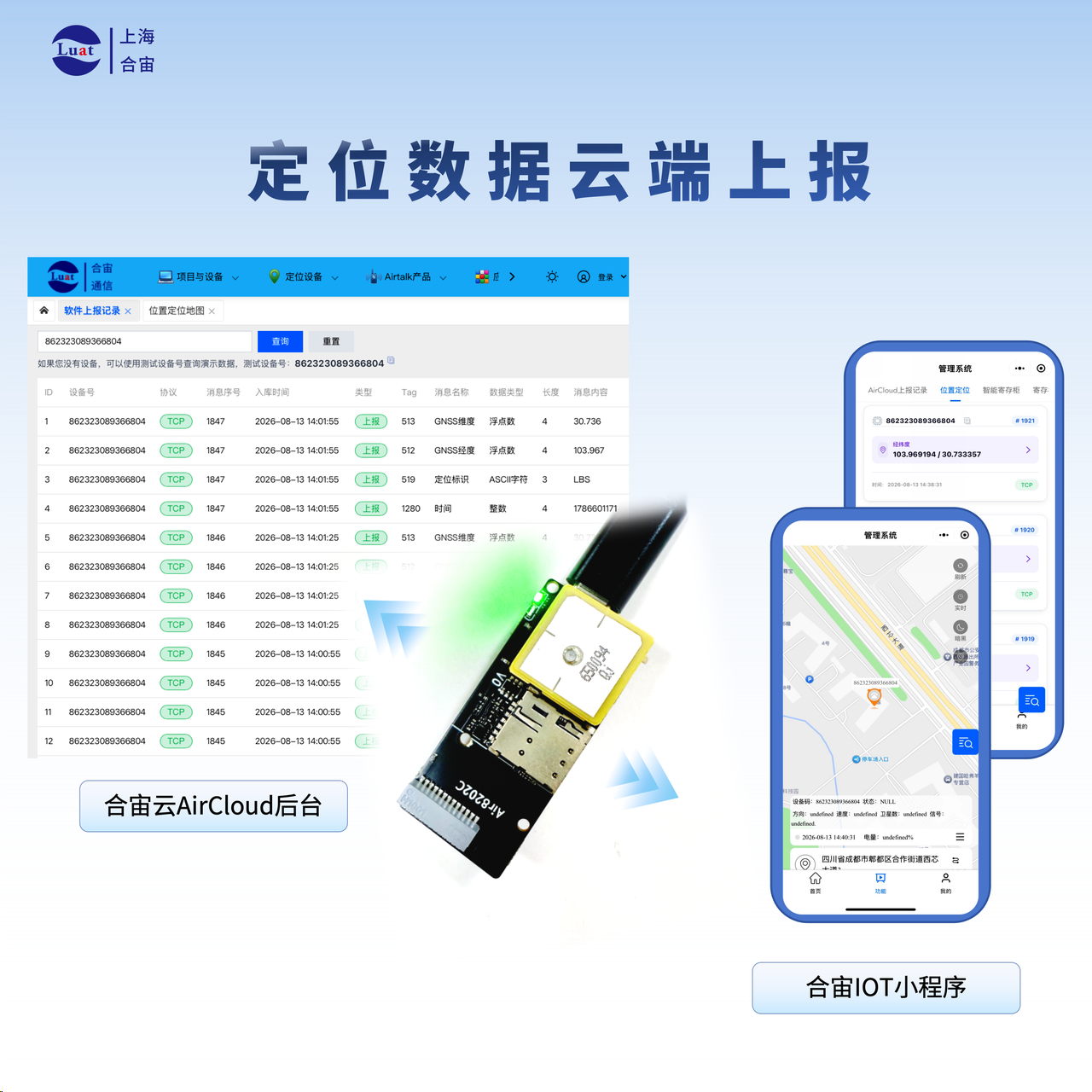

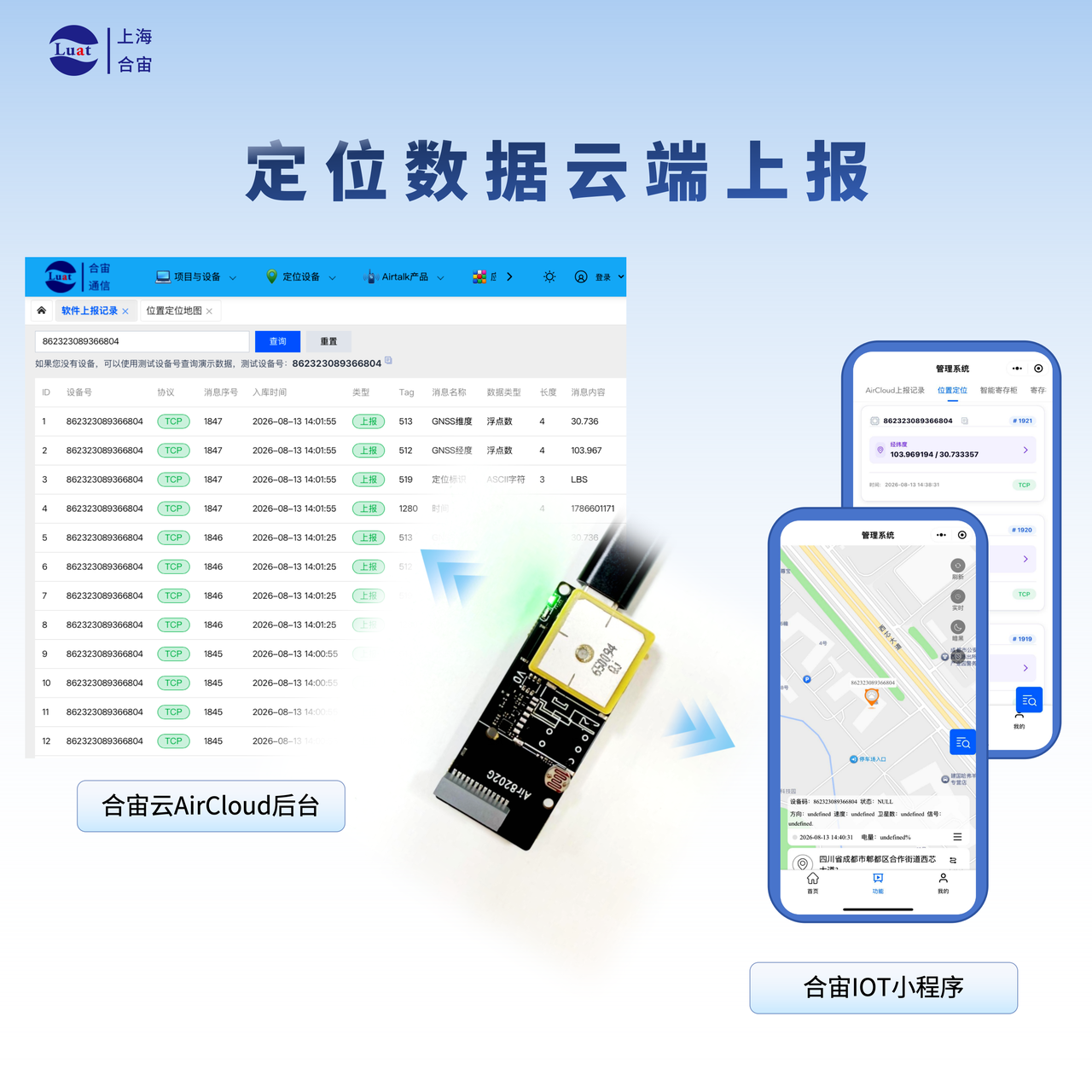

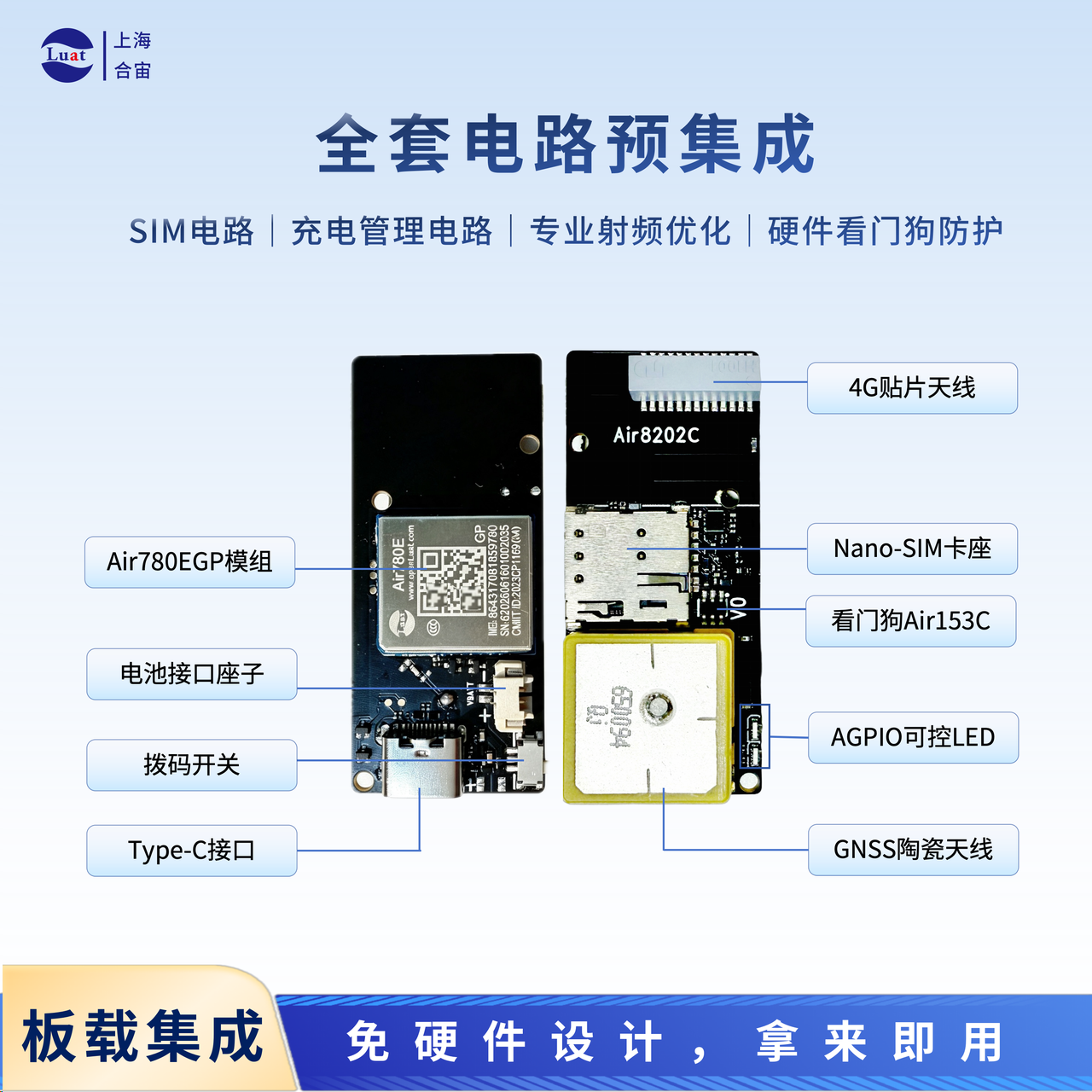

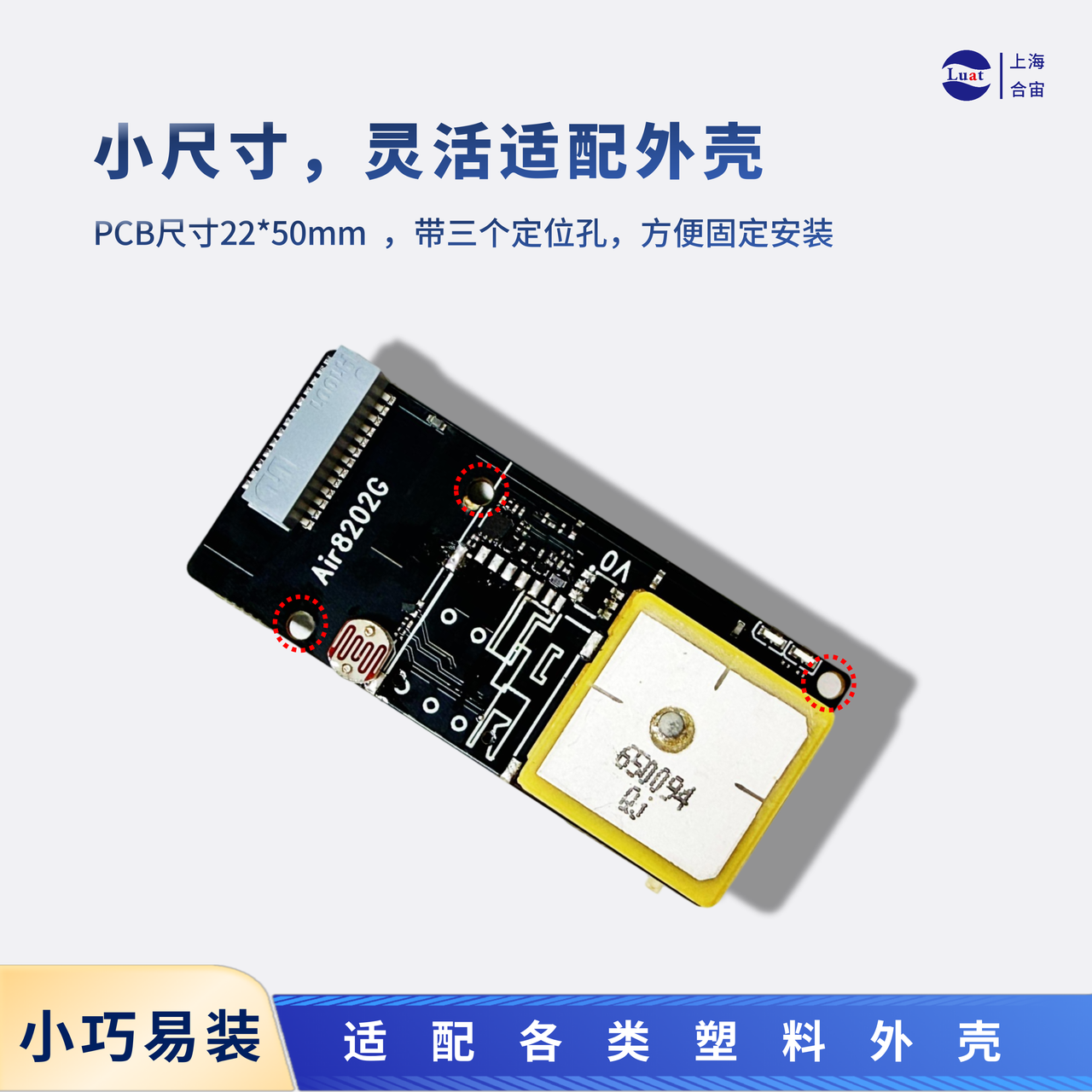

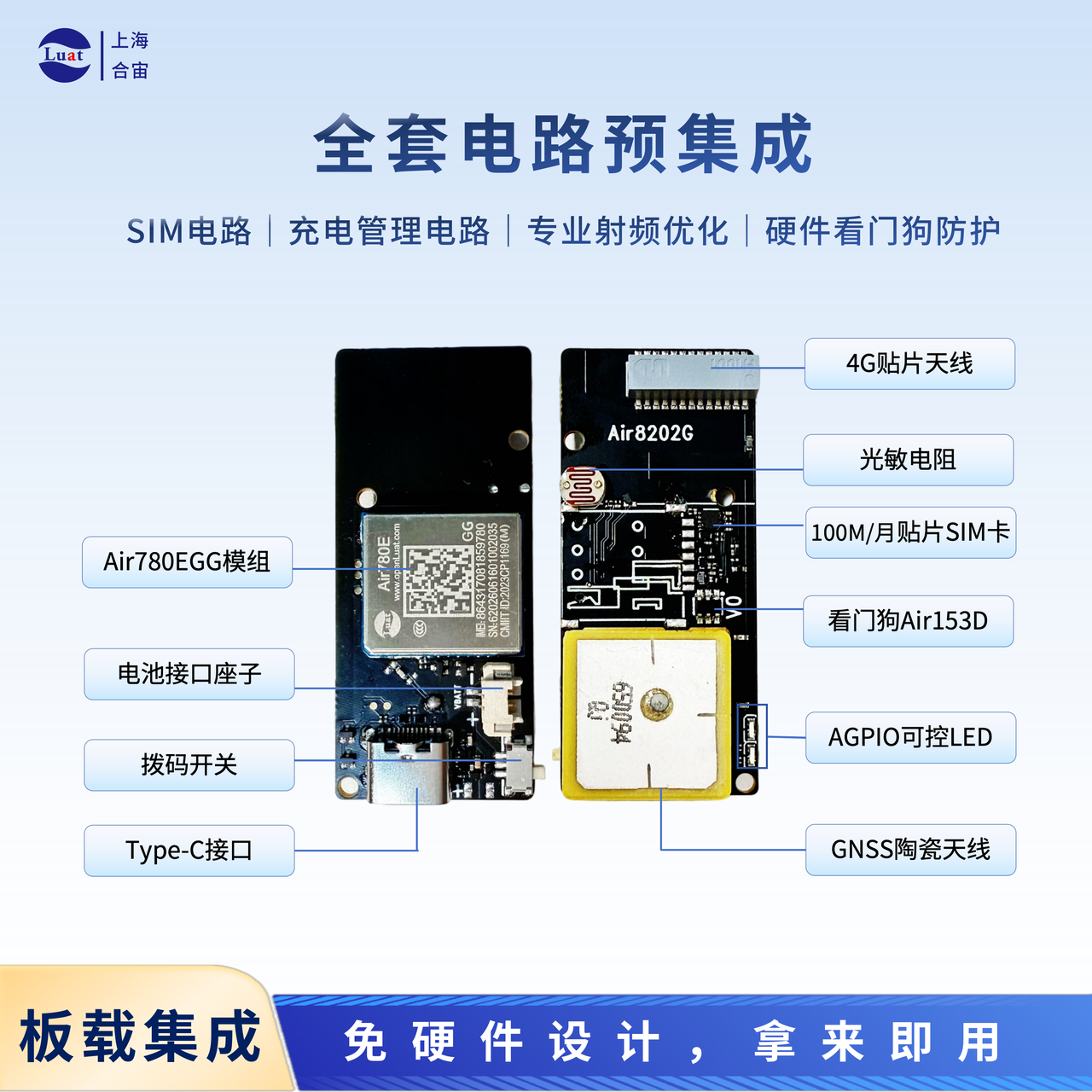

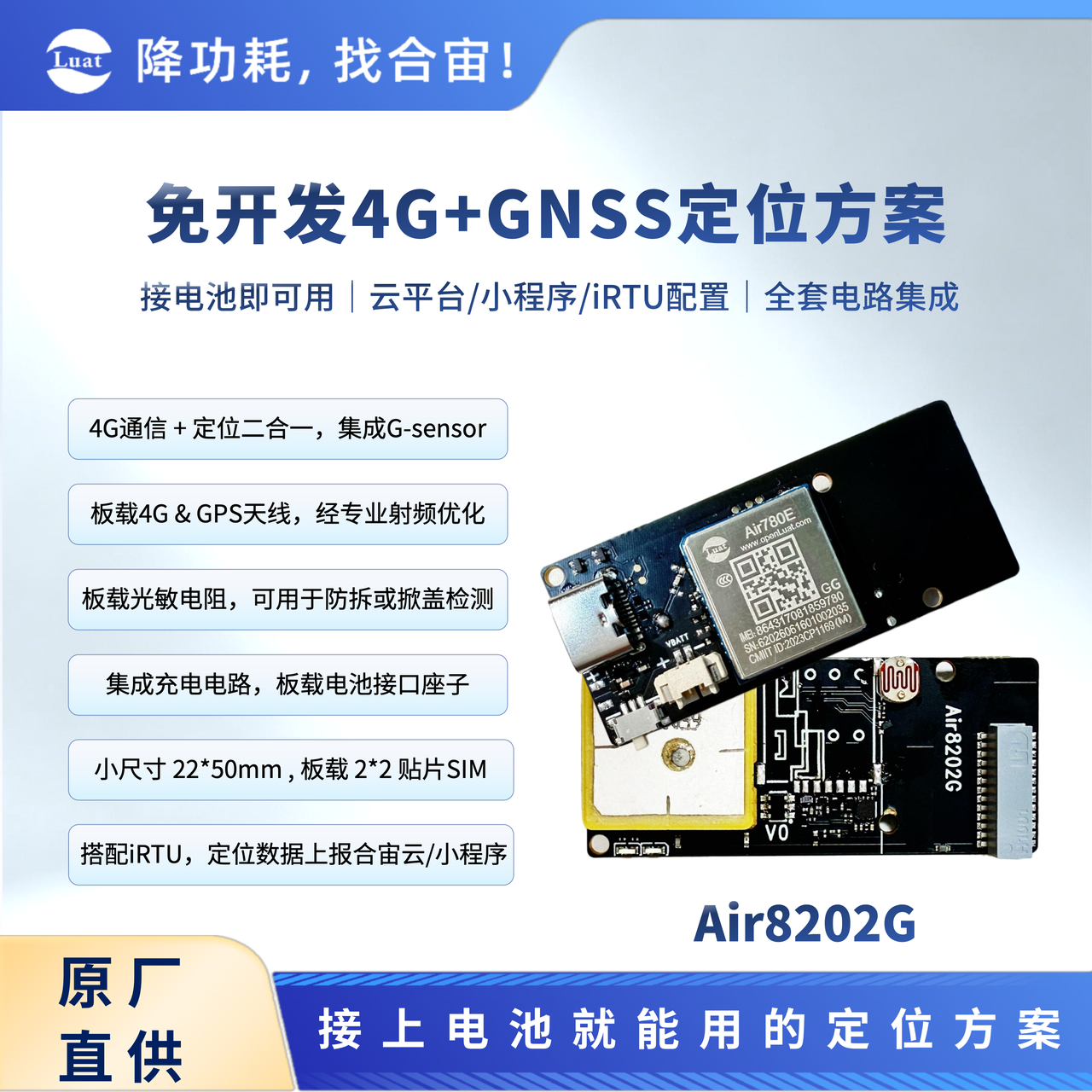

Air8202，主打上电就能用，板载4G通信天线和GNSS定位天线，搭配iRTU固件/配置后台/合宙AirCloud/小程序，搭配外壳即可量产；

当然，如果需要，也可以由合宙提供3D打印的外壳进行验证和量产；

文档地址： https://docs.openluat.com/air8202/product/

购买地址： https://Luat.taobao.com

image.png image.png
image.png image.png

Air8201

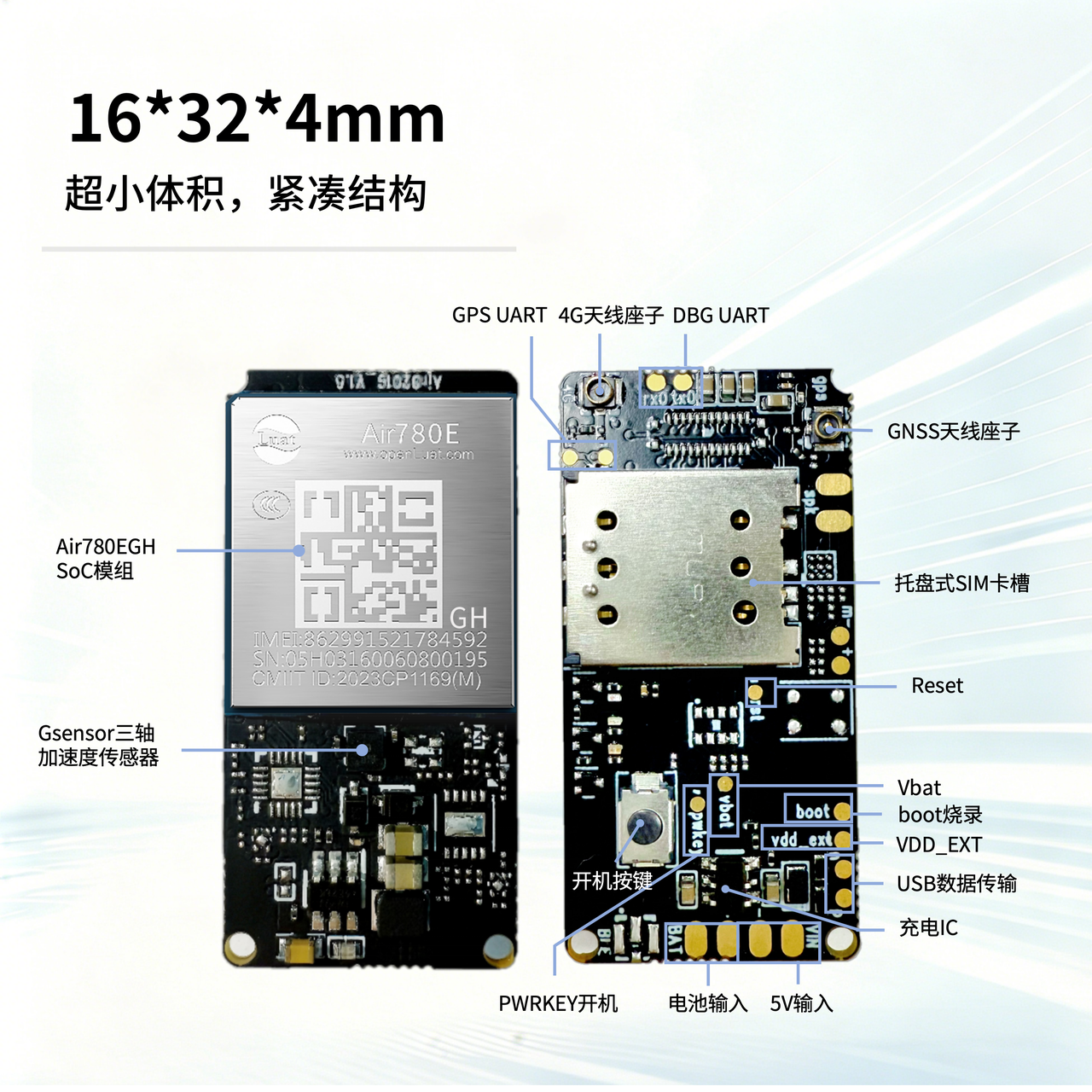

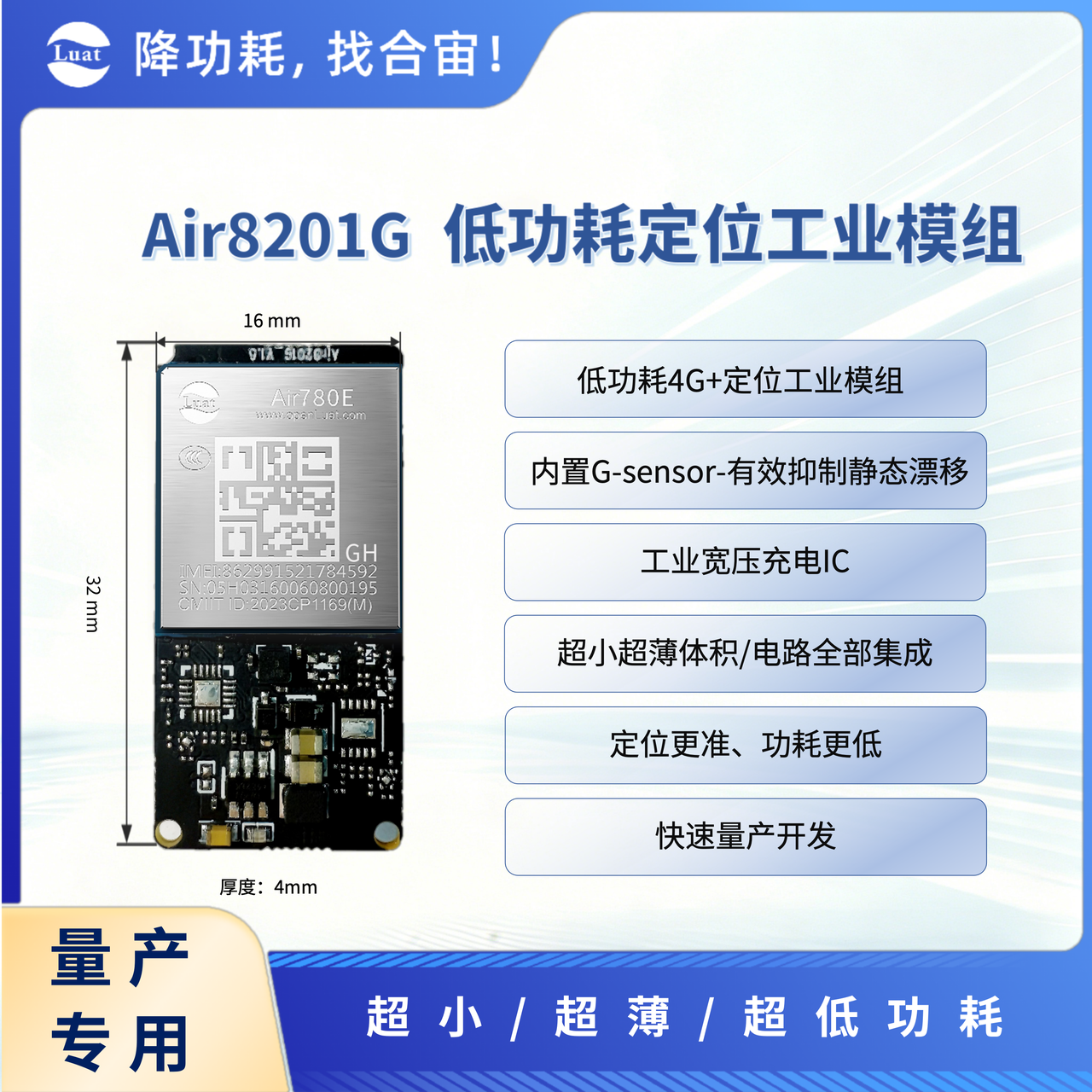

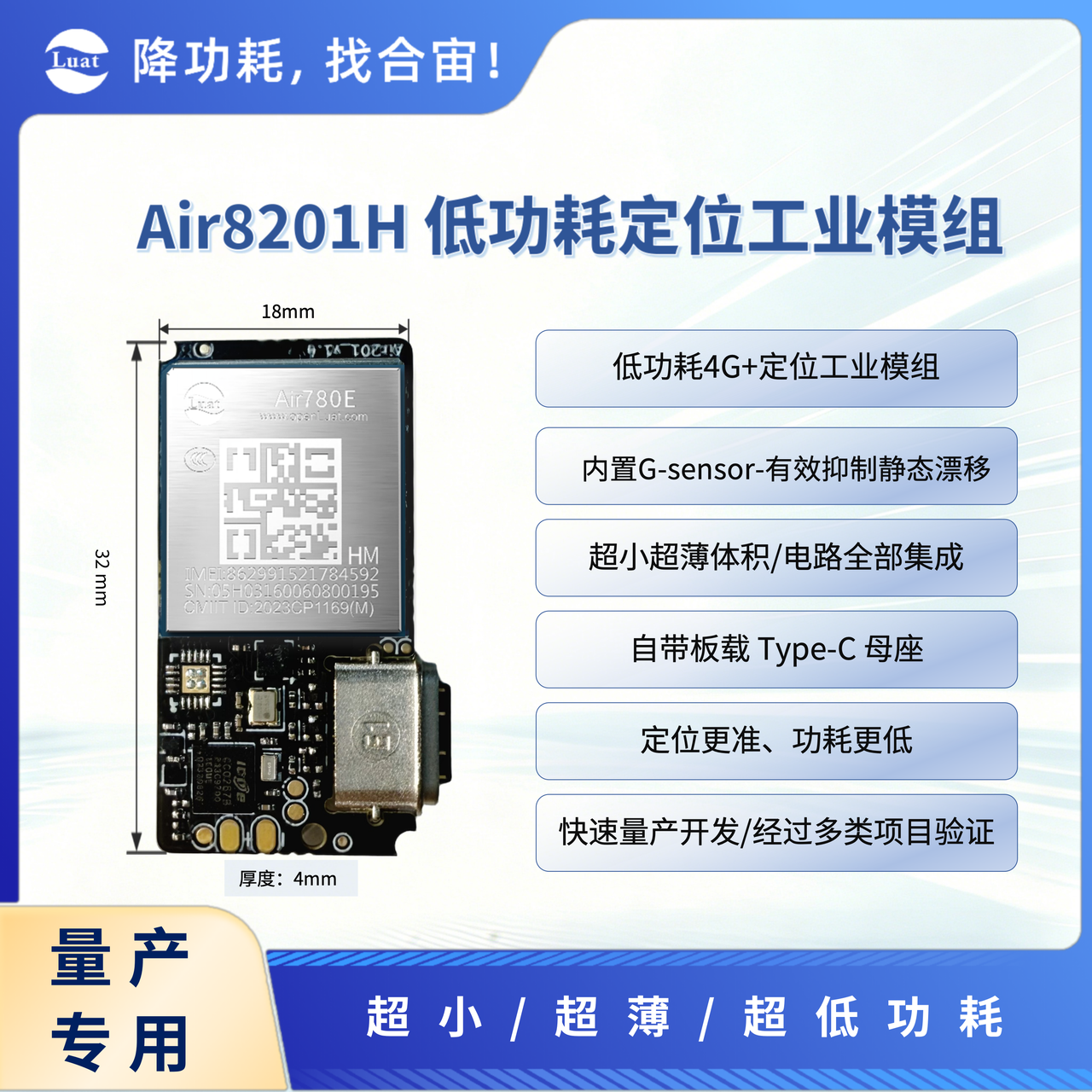

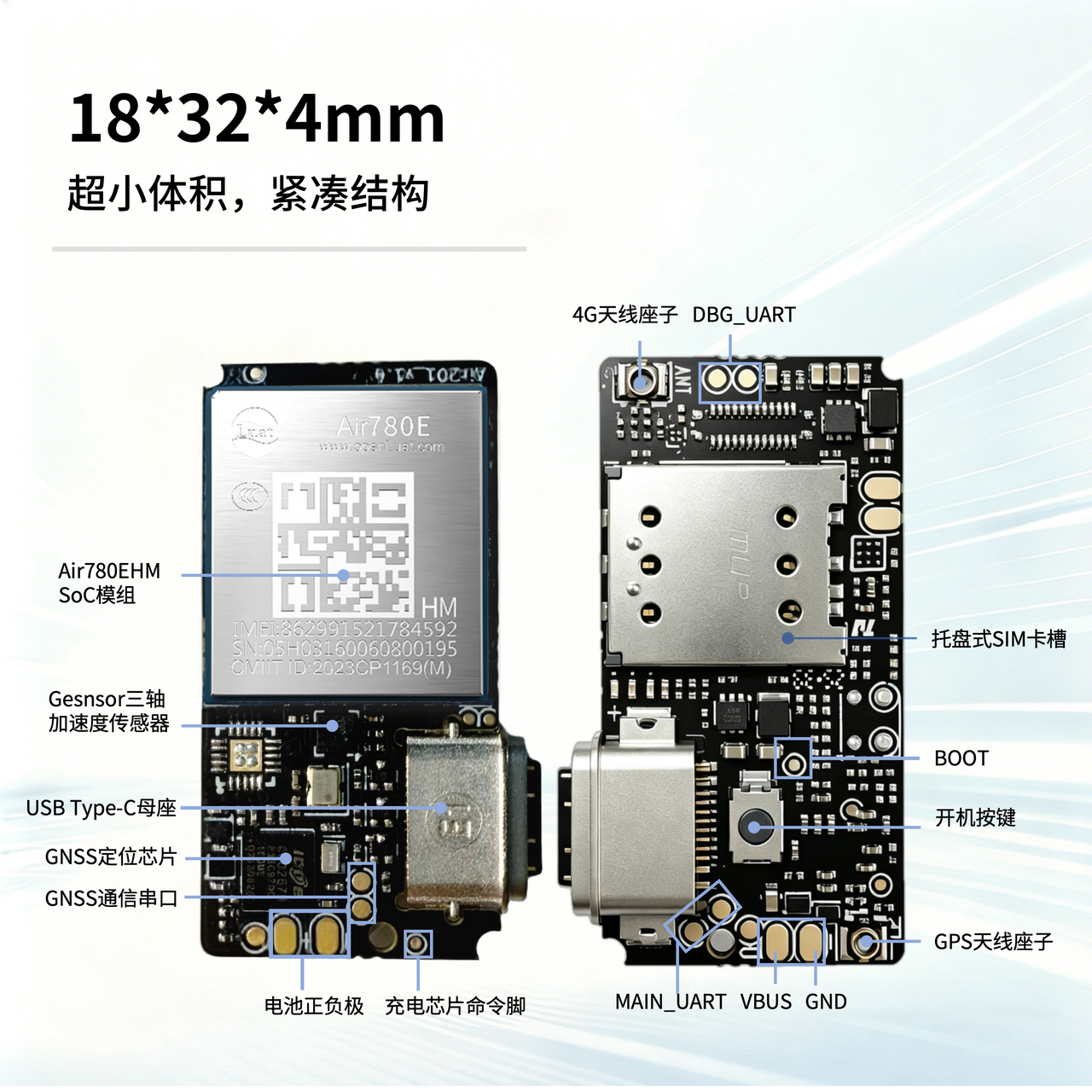

Air8201，主打超小型化及功能可扩展，比较适用于宠物定位器等对尺寸要求比较严格的产品；

软件上，搭配iRTU固件/配置后台/合宙AirCloud/小程序，搭配外壳即可量产；

当然，如果需要，也可以由合宙提供3D打印的外壳进行验证和量产；

文档地址： https://docs.openluat.com/air8201/

购买地址： https://Luat.taobao.com

image.png image.png
image.png image.png

Air8204

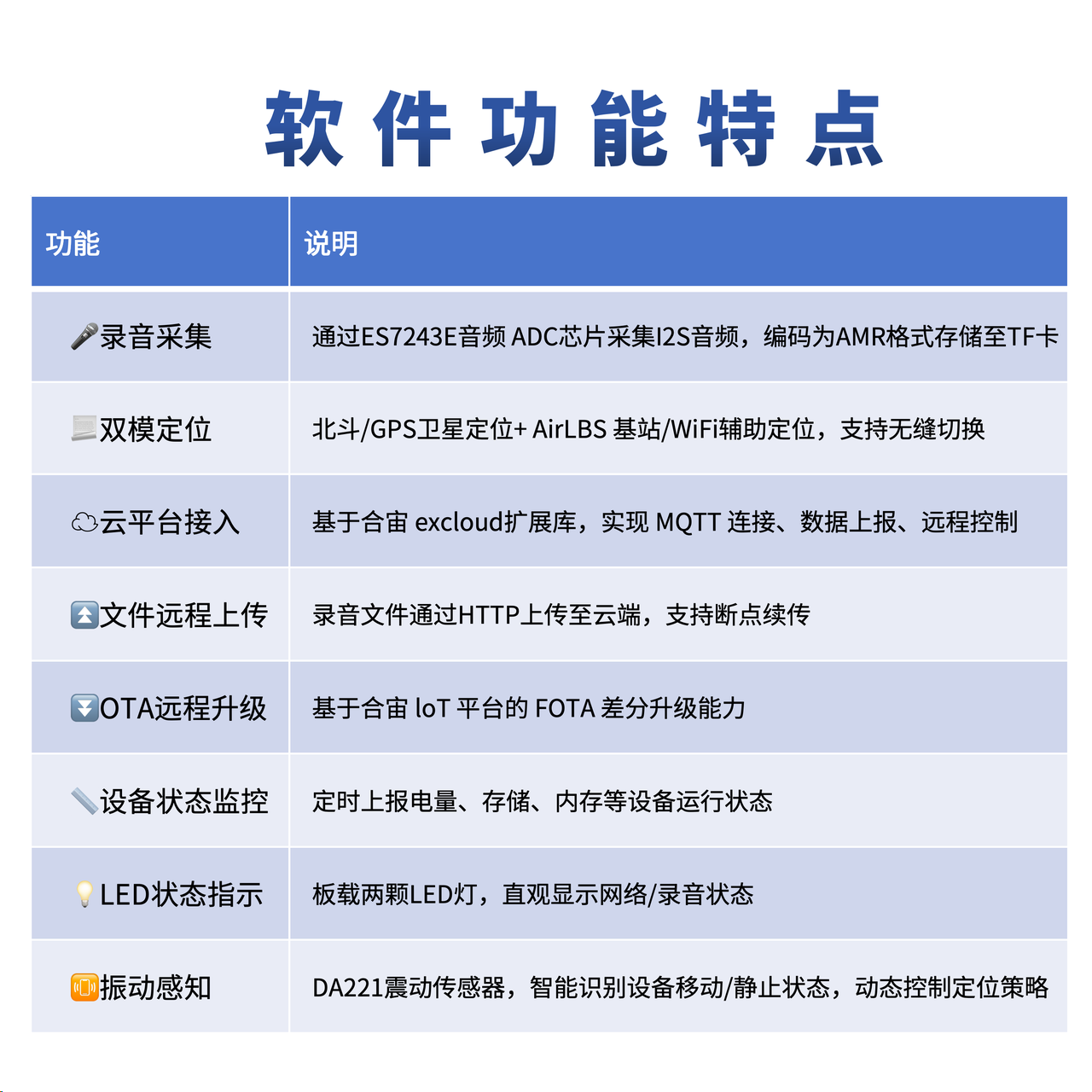

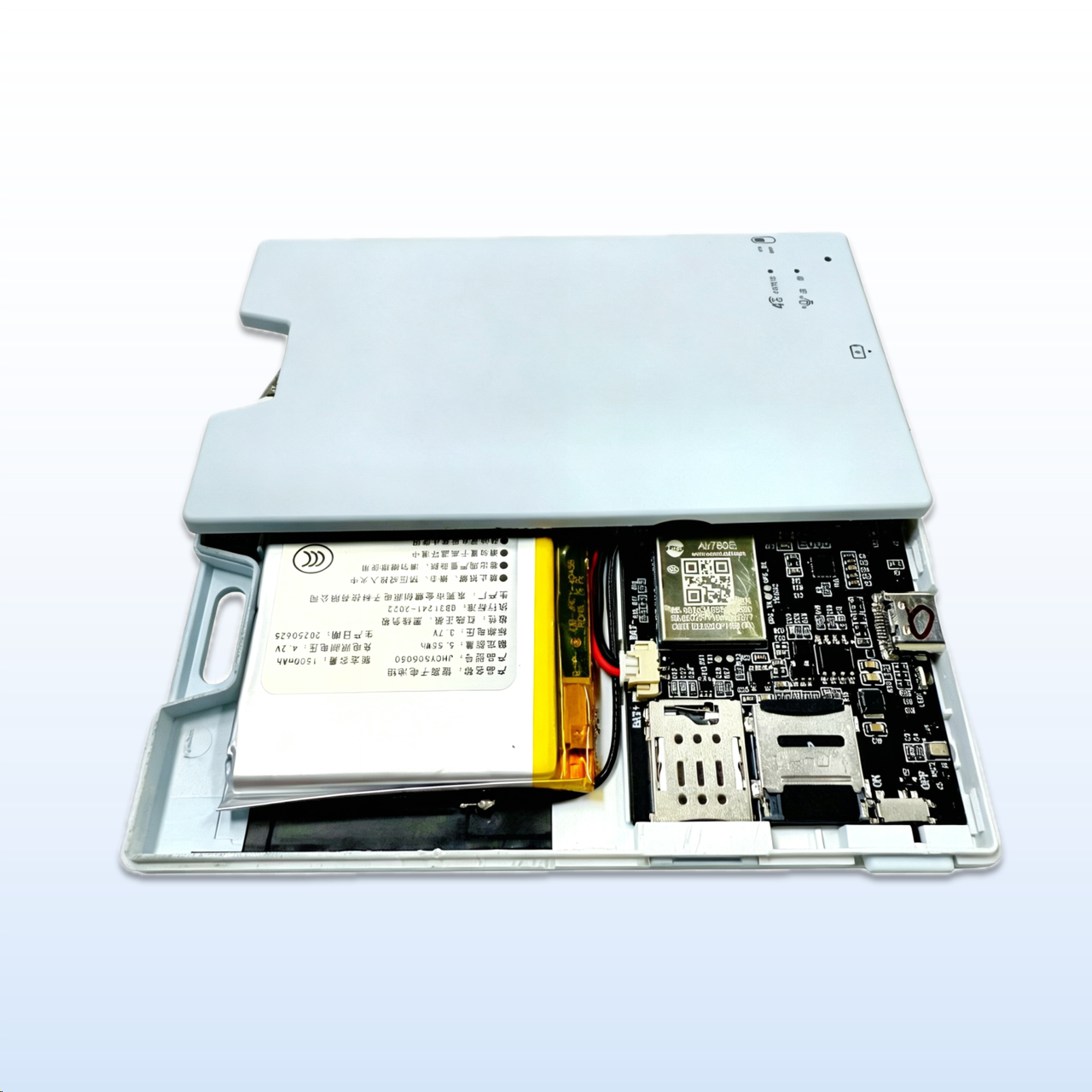

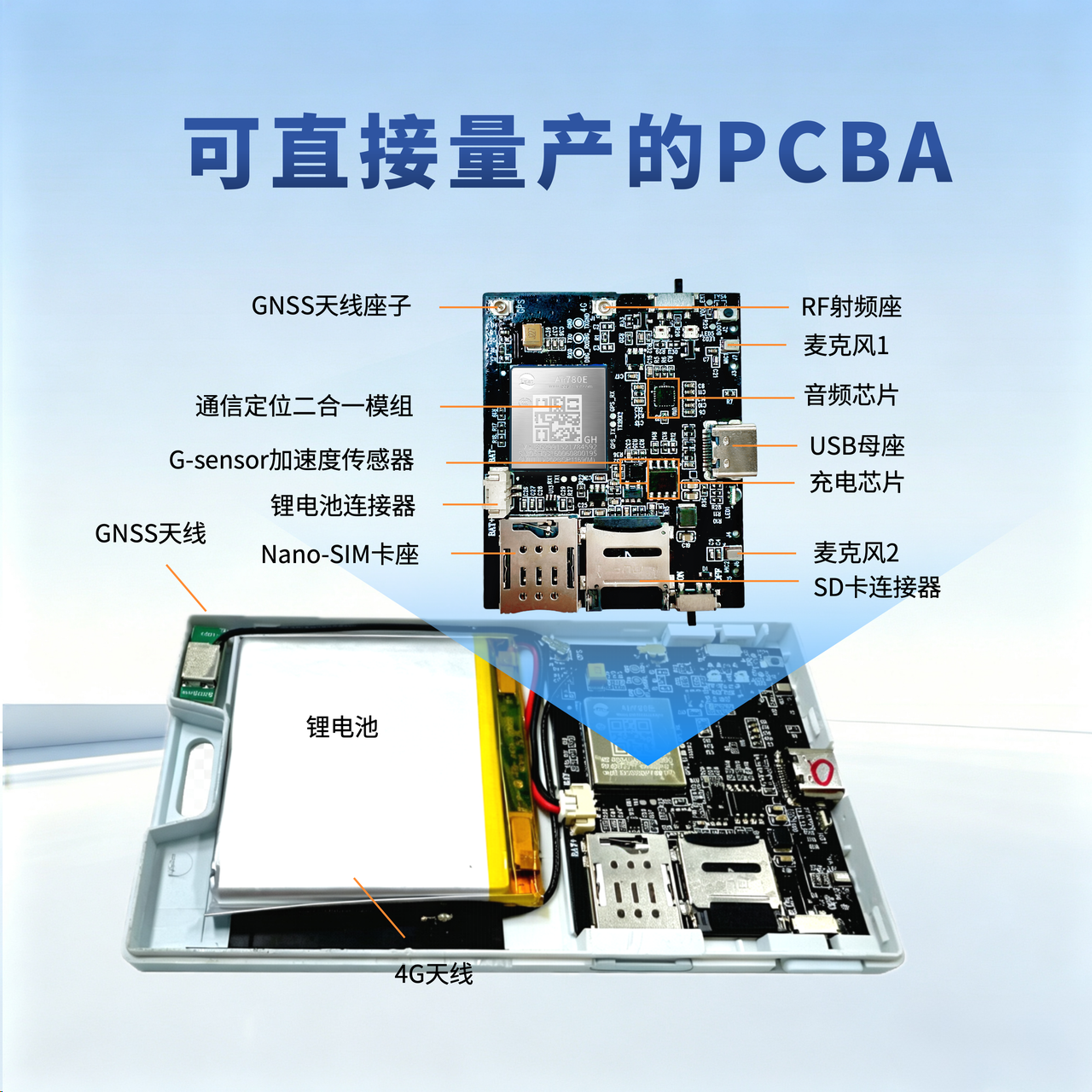

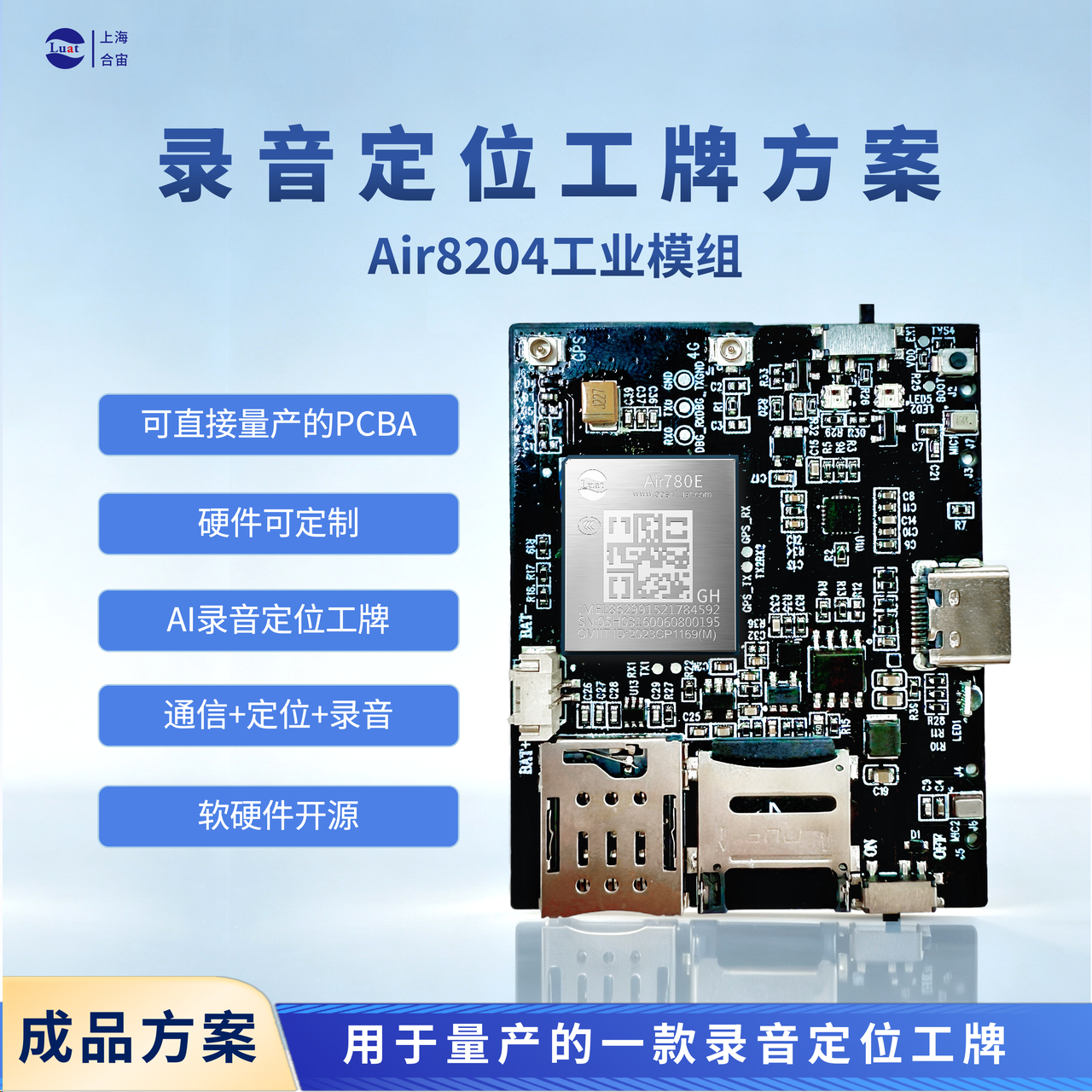

Air8204，在4G通信和GNSS定位的基础上，主打录音的应用，尤其是录音工牌的产品类别，除了硬件资料外，录音工牌的软件源码我们也已开源；

Air8204，主要用来做功能演示和方便大家验证，如果有量产需要，可以在Air8204基础上修改，也可以找我们定制，当然，直接拿Air8204量产也没有问题；

文档地址： https://docs.openluat.com/air8204/product/

购买地址： https://Luat.taobao.com

image.png image.png
image.png image.png

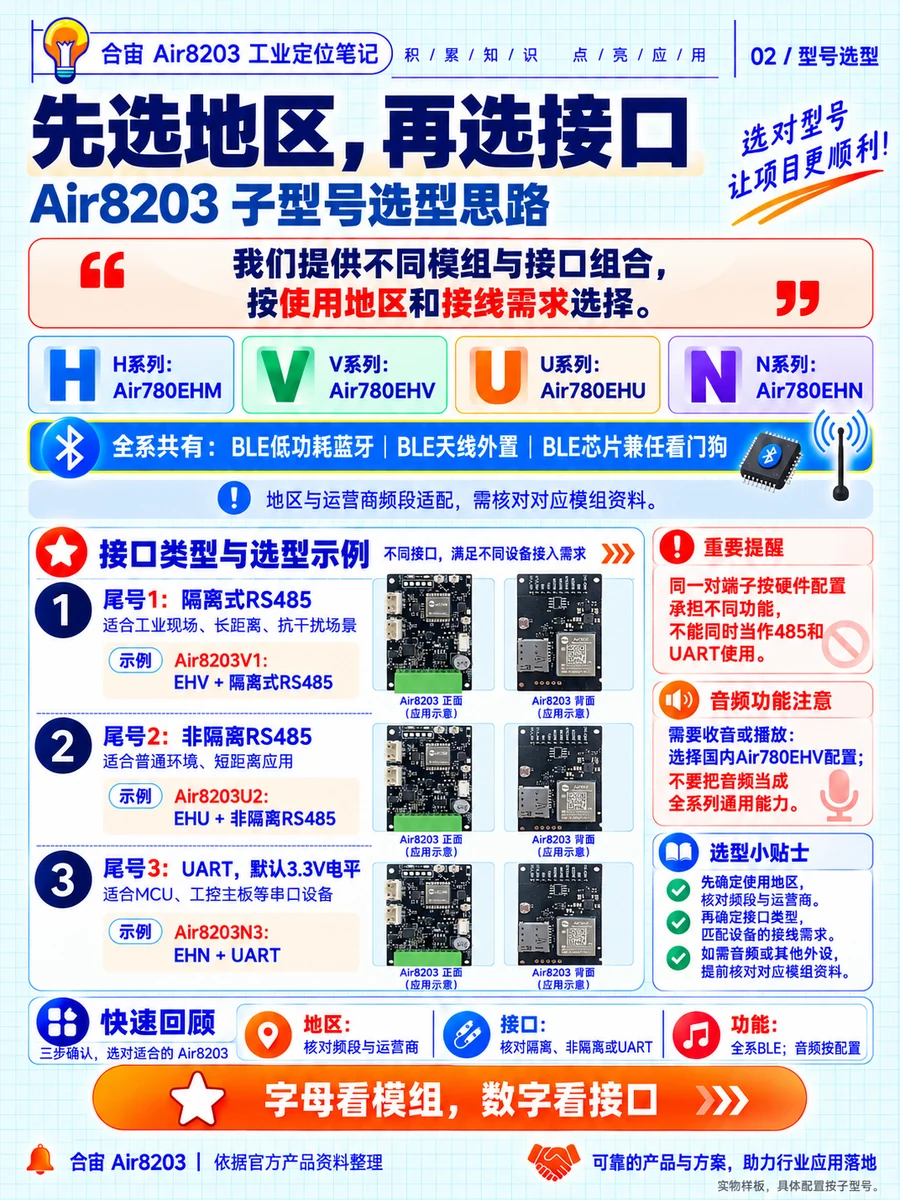

二，Air8203子型号汇总；

Air8203，兼容了Air780EM，Air780EHV，Air780EHU，Air780EHN四款模组，既可以支持不同的功能取舍，也可以支持不同的国家和地区；

以板载的RS485收发器为隔离还是非隔离，是485还是UART，这几个维度来做区分，Air8203共有如下12款子型号；

隔离式485 非隔离485 UART 780EHM 780EHV 780EHU 780EHN
Air8203H1 ✅ ✅
Air8203H2 ✅ ✅
Air8780H3 ✅ ✅
Air8203V1 ✅ ✅
Air8203V2 ✅ ✅
Air8203V3 ✅ ✅
Air8203U1 ✅ ✅
Air8203U2 ✅ ✅
Air8203U3 ✅ ✅
Air8203N1 ✅ ✅
Air8203N2 ✅ ✅
Air8203N3 ✅ ✅

三，Air8203原理图说明；

Air8203_V1_20260909_2100.pdf
