合宙标准配件 AirVOC_1000 使用说明
作者：沈园园 | 最后修改：2026-01-20
一、硬件资料
1.1 简要说明
AirVOC_1000是合宙设计生产的一款I2C接口的VOC(挥发性有机化合物)气体传感器配件板，其中：
- 气体传感器，奥松AGS02MA；
- I2C接口；
- 适用于Air780E系列/Air8000系列/Air8101系列；

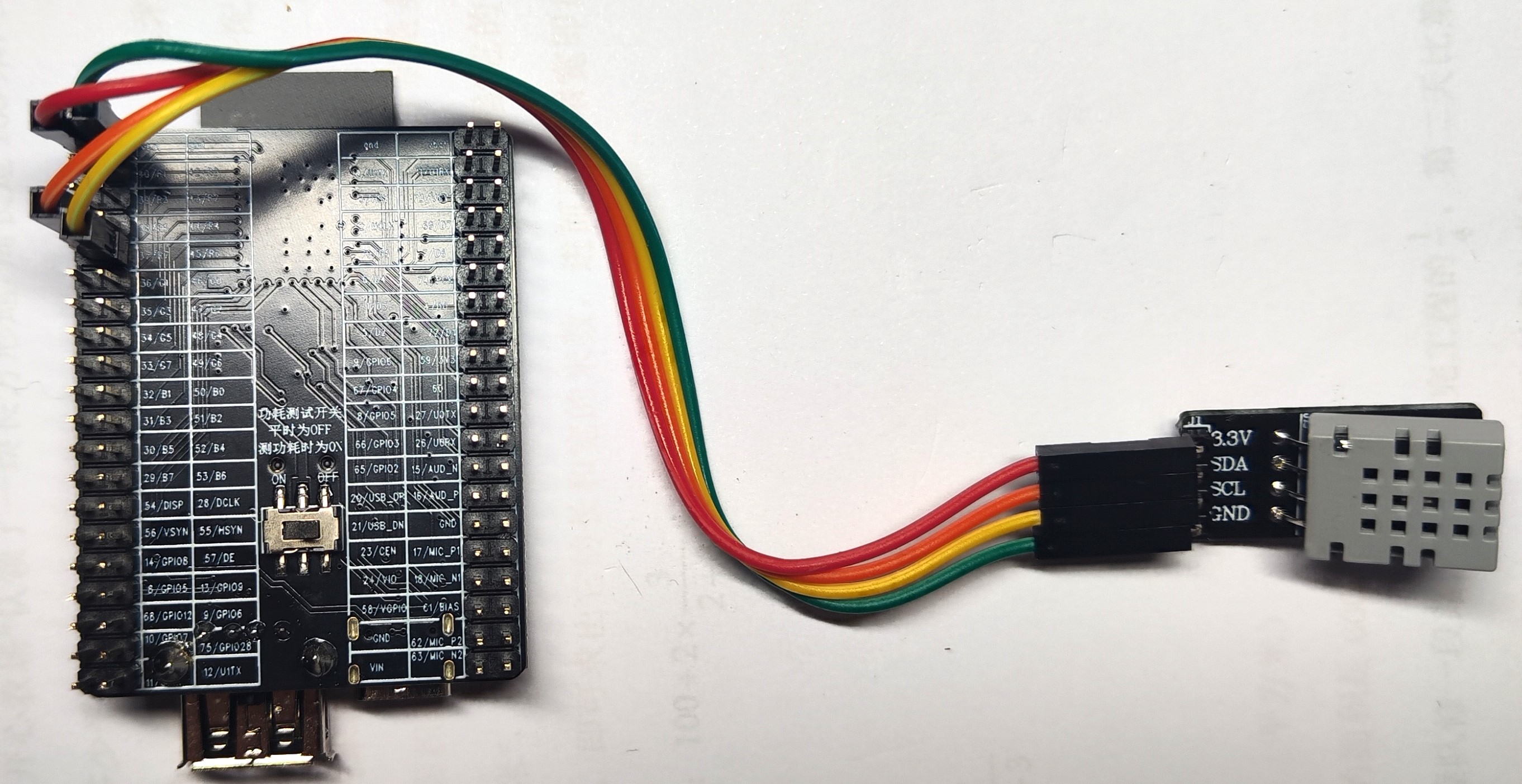

1.2 产品图片
1.3 配件引脚说明
| 引脚名称 | 引脚说明 | |
|---|---|---|
| 3.3V | 3.3伏特（直流电源电压） | 一种常见的低电压电源标准，广泛用于数字电路（如微控制器、传感器、低功耗芯片）。 |
| SDA | 串行数据线（Serial Data Line） | I2C总线中的双向数据传输线，用于主从设备间通信。 |
| SCL | 串行时钟线（Serial Clock Line） | I2C总线中的时钟信号线，由主设备（如MCU）生成，用于同步数据传输。 |
| GND | 接地（Ground） | 电路的参考零电位点，为所有信号提供稳定的电压基准。 |
二、软件资料
1. Air780EPM核心板+ AirVOC_1000 教程；
2. Air780EHV核心板+ AirVOC_1000 教程；
3. Air780EGH核心板+ AirVOC_1000 教程；
4. Air8000核心板+ AirVOC_1000 教程；
5. Air8101核心板+ AirVOC_1000 教程；
三、购买链接
欢迎前往 合宙官方淘宝店-AirVOC_1000 购买；
