合宙Air6201工业引擎资料中心
作者：王棚嶙 | 最后修改：2026-02-03
Air6201包含Air6201和Air6201A两款产品，Air6201和Air6201A只是在支持的天线类型上有区别，尺寸大小，管脚完全兼容；
Air6201尺寸为16mm*16mm*2.3mm，通过pcb封装设计给到客户布局板载PCB天线；
Air6201A为16mm*16mm*2.3mm，通过IPEX一代座子连接外部天线；
Air6201和Air6201A的软件代码完全通用。
Air6201资料目录

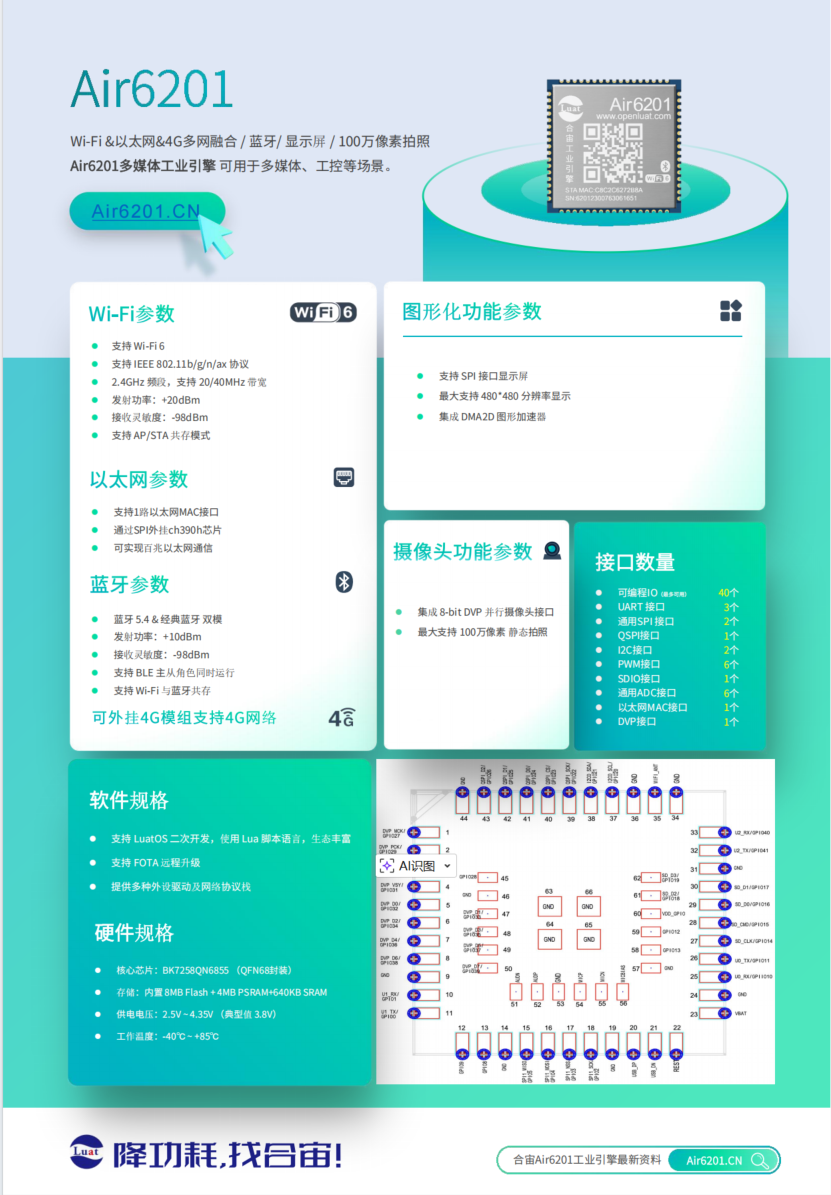

Air6201规格书
Air6201特性
1. Air6201是一款支持2.4G WIFI6和蓝牙（BLE 5.4）的wifi soc；
2. Air6201支持spi外挂ch390h芯片，可实现百兆以太网通信；
3. Air6201可以通过SPI接口外挂4G模组（例如Air780EPM），可实现4G联网通信；
4. Air6201图像支持能力：
(1) SPI显示接口，最大支持320P（320*480分辨率）的显示屏，支持触摸面板；
SPI LCD：ST7796U(320*480)；
(2) 支持DVP/UVC接口的摄像头，最大支持200W像素的静态图像拍照（目前仅USB摄像头支持200W静态拍照，DVP摄像头现在还只支持100W像素）；
目前已经调试支持的DVP摄像头型号为：GC2145,、OV2640、SC101、HM1055、GC0308、GC0328C；
目前UVC摄像头的支持情况如下：
[1] 合宙已经调试OK的AirCAMERA_1030摄像头，最高分辨率1920*1080；在项目开发调试过程中，可以直接在合宙淘宝店铺上购买；如果需要批量供货，联系合宙销售同事；
[2] 因Air6201硬件资源受限，合宙没有调试过的UVC摄像头，不一定保证可以直接使用，如果你有自己选型好的摄像头，先使用Air6201核心板或者开发板实际测试一下，如果不能使用，可以把摄像头寄给合宙，合宙来调试，调试过程中可能还需要摄像头sensor原厂提供技术支持；
(3) 支持DMA2D图形加速器；
(4) 支持AirUI图形化拖拽式应用开发框架；
5. Air6201支持DVP/UVC接口的摄像头，最大支持100W像素，可外接五个摄像头（DVP接一路摄像头，USB通过hub外接四路UVC摄像头），同一时间只能使用一个摄像头；暂定，实际测试后更新
6. Air6201软件二次开发便捷，基于LuatOS系统，使用Lua脚本开发，无需搭建编译环境，开发效率高；同时与合宙Cat.1产品的LuatOS开发一脉相承，轻松实现代码复用；
7. Air6201尺寸为16mm*16mm*2.3mm，通过pcb封装设计给到客户布局板载PCB天线；
8. Air6201A为16mm*16mm*2.3mm，通过IPEX一代座子连接外部天线；
9. Air6201的存储资源:PSRAM4MB，Flash高达8MB；
10. Air6201硬件上支持丰富的外设管脚，拥有40个可编程IO，支持3路UART、SPI、QSPI、I2C、PWM、GPIO、SDIO、ADC、USB2.0、Ethernet、CAN、等；
11. Air6201支持丰富的网络协议，比如TCP/UDP、TCP-SSL/TCP-TLS、MQTT(S)、HTTP(S)、WEBSOCKET、NTP、FTP等；
Air6201功能演示
暂无；

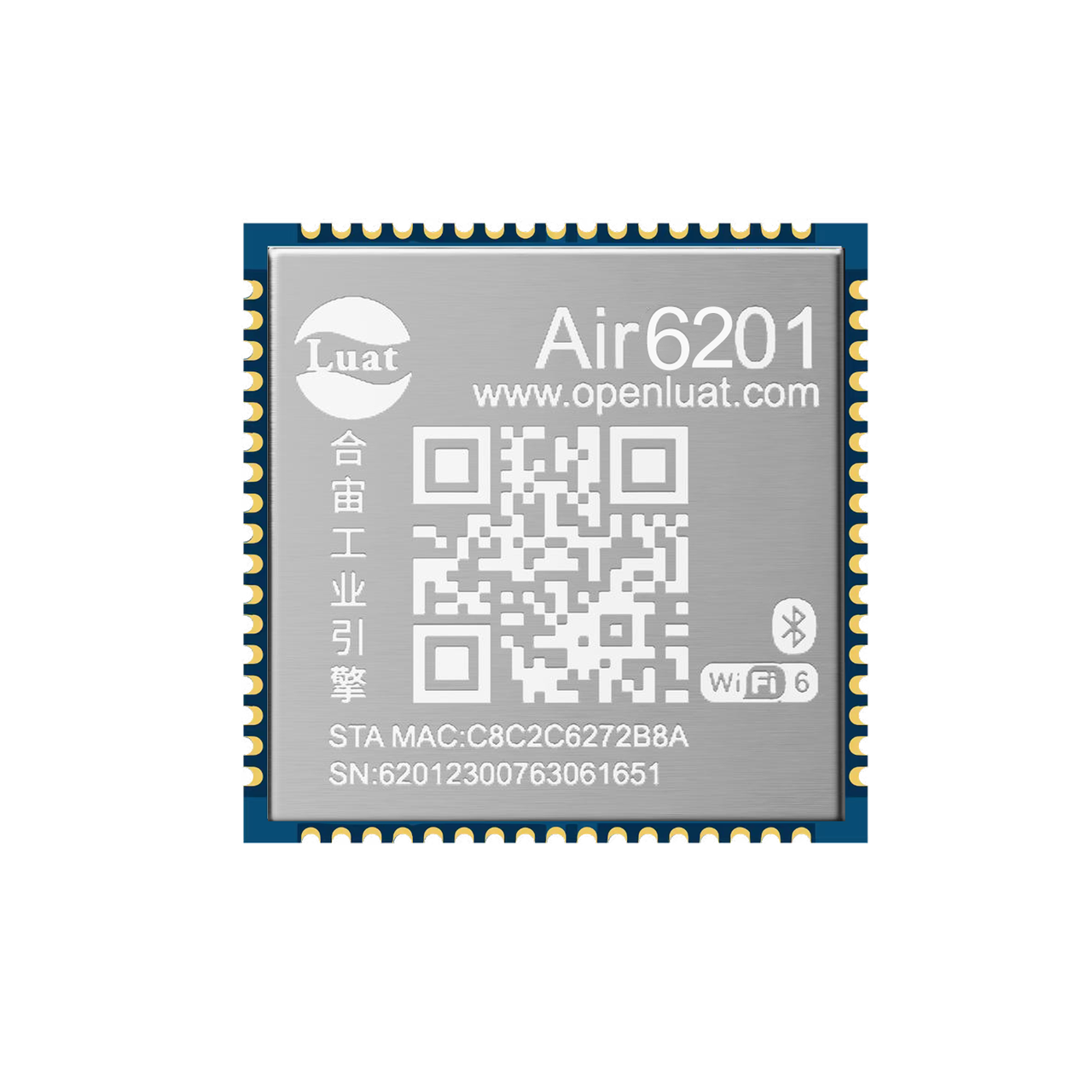

Air6201产品外形
| 正面 | 反面 |
|---|---|
 |
 |

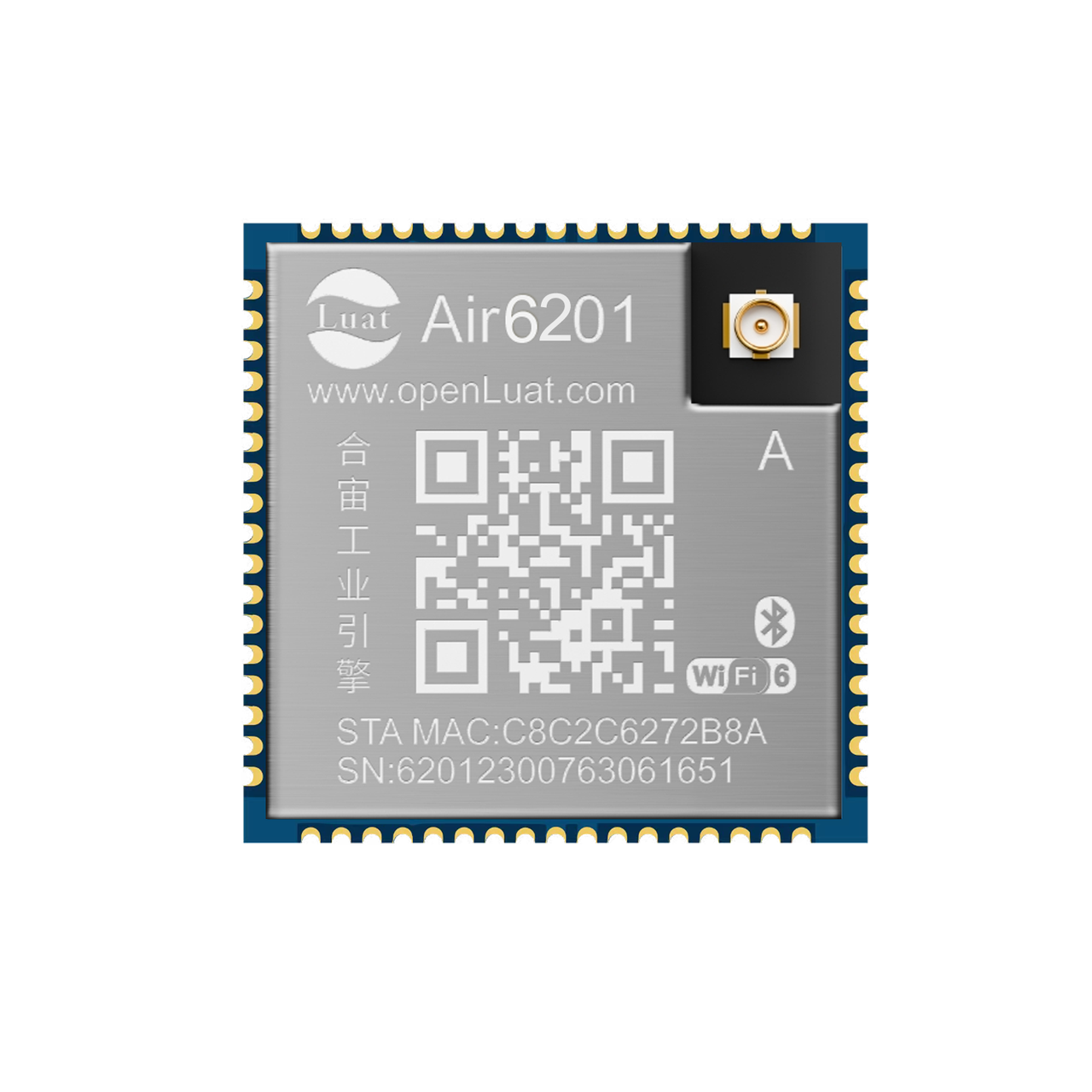

Air6201A产品外形
| 正面 | 反面 |
|---|---|
 |
 |

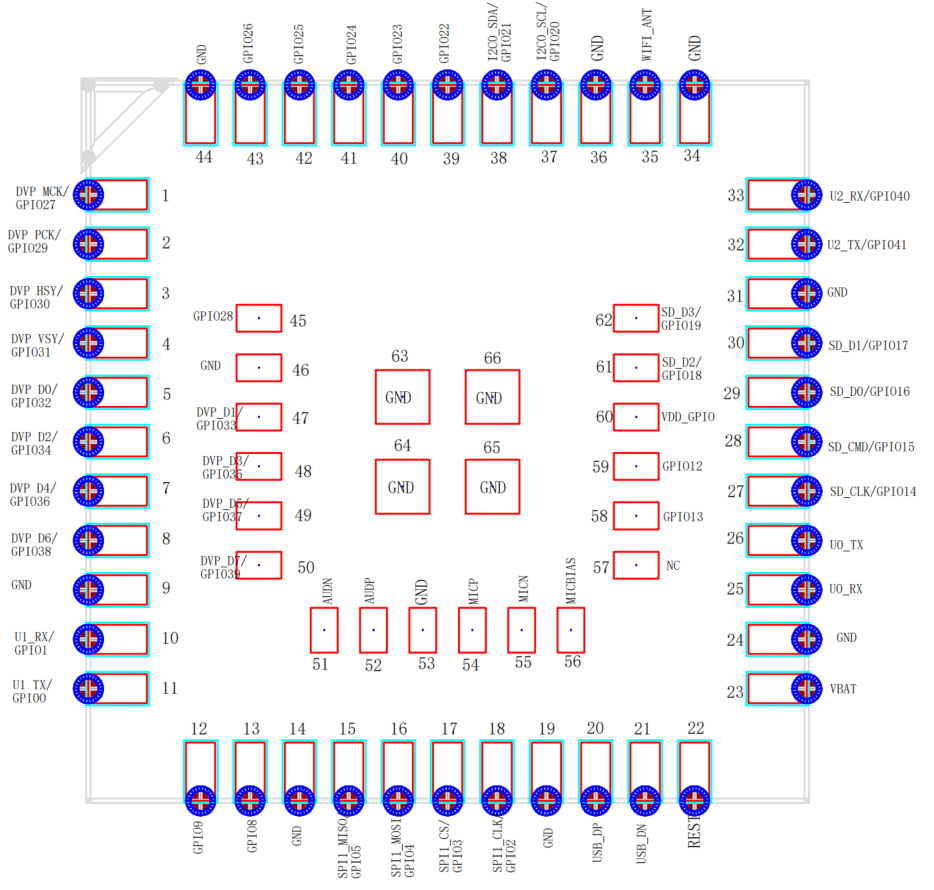

Air6201管脚图

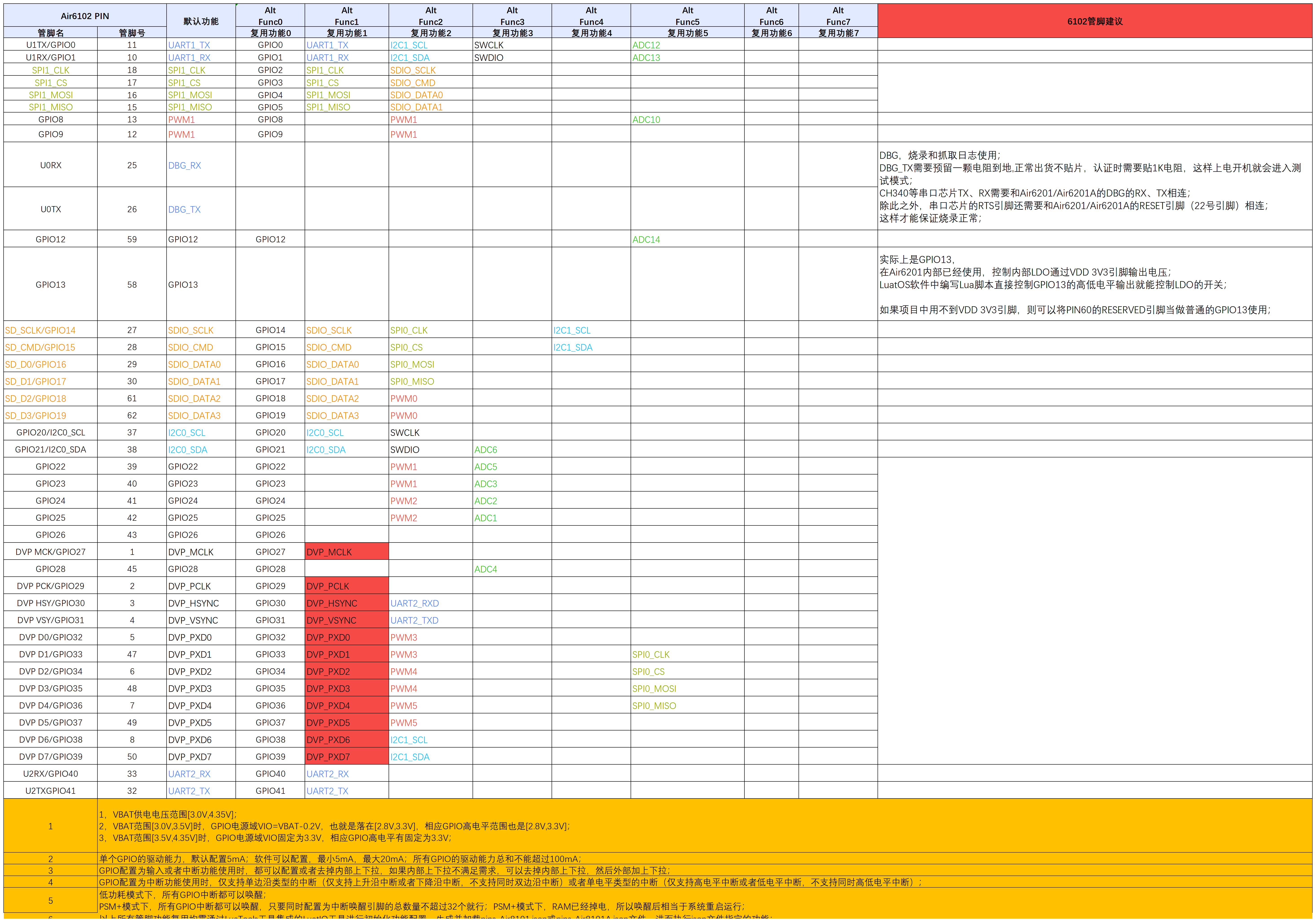

Air6201 GPIO引脚复用表
Air6201实网功耗数据
Air6201 LuatOS二次开发方式下，有三种功耗模式，分别是常规模式，低功耗模式和PSM+模式；
1）常规模式下，网络在线，随时响应服务器命令，CPU 满频运行，外设功能全部可用；3.3V供电的平均电流为8.17mA；
2）低功耗模式下，网络在线，随时响应服务器命令，CPU 降频运行，外设功能部分可用；3.3V供电，DTIM10的平均电流为400uA，DTIM1的平均电流为1.2mA；DTIM10和DTIM1的核心区别有：
- DTIM1不会丢失WIFI AP路由器发送给WiFi station的广播帧和组播帧，DTIM10会丢失，一般来说，对于iot应用，丢失广播帧和组播帧对产品应用没有什么影响，只要单播帧不丢失就行；
- 一般来说，WiFi AP路由器发送Beacon帧的间隔是100毫秒，DTIM1最长延迟100毫秒可以收到WiFi AP路由器发送过来的数据，DTIM10最长延迟1000毫秒可以收到WiFi AP路由器发送过来的数据；
- 可以根据自己项目对功耗以及数据收发时延的要求选择合适的DTIM配置；
3）PSM+ 模式下，网络离线，无法响应服务器命令，CPU 停止运行，部分GPIO中断和定时器可以唤醒；3.3V供电的平均电流为13uA；
Air6201 LuatOS功能
Air6201常见咨询
1. Air6201支持C-SDK和AT开发吗？
Air6201不支持C-SDK和AT开发，推荐您使用LuatOS二次开发方式；
LuatOS基于Lua脚本语言开发，Demo功能库齐全，文档丰富，用户只需定义好业务逻辑便可快速开发；
LuatOS专用调试工具Luatools，具备项目代码维护、软件下载、查看运行Trace，快速定位问题等功能；
2. Air6201支持FOTA功能吗？
Air6201支持FOTA功能；
合宙IoT平台可以对个人账号下的每一片工业引擎进行FOTA管理；
Air6201支持差分升级，可以通过合宙IoT后台进行FOTA升级；
