Air8605 系列 · 大屏 SIP 联网控制板 | Air8605W / Air8605M 介绍与选型
目录： 2 型号选型 · 3 平台区别 · 4 尺寸参数 · 5 硬件资料 · 6 联网 · 7 SIP 通话 · 8 屏幕与多媒体 · 9 摄像头 · 10 接口与供电 · 11 应用配置 · 12 硬件图库 · 13 核心能力 · 14 选型检查 · 15 产品资料
AIR8605 / CONNECTED DISPLAY & SIP CONTROLLER
1 大屏交互，加入双向 SIP 通话。
一块板，连接界面、语音与现场业务。
Air8605W 和 Air8605M 基于 Air1602，将触屏交互、联网、SIP 语音通话、摄像头接入与外设控制集中在同一块主板上。Air8605W 为 WiFi 版本，Air8605M 为 4G 版本；两个型号均采用 Air1103 完成麦克风采集与回声消除，适用于需要远程语音协助的门禁、寄存柜、快递柜和自助终端。
了解联网方式 ↓ · 了解 SIP 音频链路 ↓ · 查看主板与配件
典型应用： SIP 门禁 · 刷脸寄存柜 · 快递柜远程客服 · 大屏自助终端

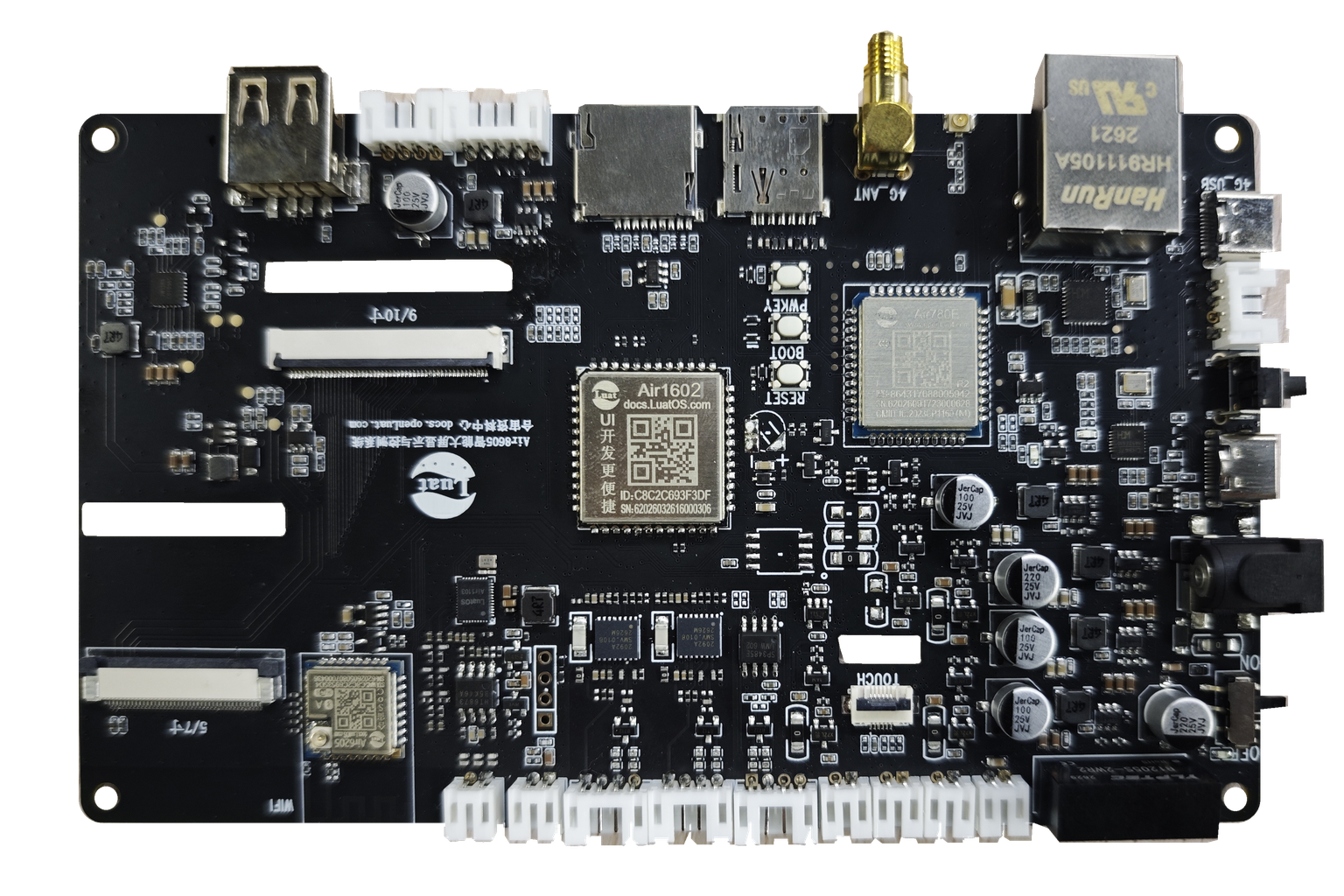

AIR8605 · 主板正面 点击放大 ↗
Air8605 主板正面外观示意。图片经过清晰化、方向调整和抠图处理，具体装配以所选型号为准；电气连接以原理图为依据。
| 硬件 | 分工与选配 |
|---|---|
| Air1602 | 主控、UI、业务逻辑与外设调度 |
| Air6205 系列 / Air780EX2 | 分别用于 WiFi / 4G 联网 |
| Air1103 | 麦克风采集、音频通信与 AEC 回声消除 |
| UART1 / UART2 | 一路隔离 RS485 / 人脸识别 UVC 配套串口 |
| 关键规格 | 方案说明 |
|---|---|
| 两个型号 | Air8605W：WiFi；Air8605M：4G |
| 500MHz · Cortex-M7 | Air1602 基于 Air1102 芯片 |
| 18MB Flash + 32MB RAM | 界面、业务与音频应用共用主控资源 |
| RGB565 | 40PIN / 50PIN 屏幕连接方案及配套触摸接口 |
| SIP 双向语音 | Air1602 + Air1103，UART6 用于音频通信 |
| 150 × 90 mm | PCB 厚 1.6 mm；含 PCB 与焊锡的整体高度 ≤ 15.5 mm |
2 Air8605W / Air8605M 型号与选型
先按现场网络选择 WiFi 或 4G。两个型号采用相同的主控与 SIP 音频方案，UART1、UART2、UART6 的主要用途一致。
2.1 两个型号对照表
| 产品型号 | 联网方式 | 主控 | UART1 | UART2 | UART6 | 主要接口组合 |
|---|---|---|---|---|---|---|
| Air8605W | WiFi，Air6205 系列 | Air1602 | 隔离 RS485 | 人脸识别 UVC 配套串口 | Air1103 | 大屏 + SIP + 人脸识别 + 一路隔离 RS485 |
| Air8605M | 4G，Air780EX2 | Air1602 | 隔离 RS485 | 人脸识别 UVC 配套串口 | Air1103 | 大屏 + SIP + 人脸识别 + 一路隔离 RS485 |
“人脸识别 UVC 配套串口”指 UART2 用于识别配件的控制命令与识别结果；图像通过 USB 传输。配合 AirCamera_1034 等配件时，需要同时连接 USB + UART2。
2.2 如何选择型号
| 项目条件 | 建议型号 | 配置要点 |
|---|---|---|
| 现场有稳定 WiFi，便于配网和维护 | Air8605W | 配置 WiFi 天线、AirLink 和 SIP 服务 |
| 需要通过移动网络联网 | Air8605M | 配置 SIM 卡，通过默认 SMA 接口连接 4G 天线，并使用整机专用 4G 固件 |
| 需要为现场 IPC 提供 4G 上网通道 | Air8605M | 确认 CH390H、RJ45 装配与网络转发固件 |
| 需要触屏、刷脸、语音协助及锁控 | 两个型号均可 | 按现场网络选择 W / M，配套屏幕、摄像头和音频器件 |
2.3 天线与型号配置
| 型号 | 天线连接说明 |
|---|---|
| Air8605W | 使用 Air6205 侧的 WiFi 射频接口；采用 IPEX 外接方案时，经匹配的转接线连接 WiFi 天线 |
| Air8605M | 默认使用 SMA 接口，直接连接 SMA 接头的 4G 天线；IPEX 为预留兼容设计，非默认连接方式 |
主板照片中的 4G SMA 接口属于 4G 射频通路，不能作为 WiFi 天线口直接使用。W / M 对应不同联网硬件配置，原理图同时包含两套电路不代表出货板支持双网同时工作或自动切换。
2.4 接口使用与配套说明
- UART1 为一路隔离 RS485。 用于锁控板、读卡设备或传感器等行业外设，业务协议由应用适配。
- UART2 用于人脸识别配件。 USB 传图像，UART2 传控制命令与识别结果。
- UART6 用于 Air1103。 原理图中的 UART6 隔离 RS485 属于兼容设计，不计作这两个型号的第二路标配 RS485。
- SPI AirLink 不增加可用外部串口。 本板没有将 UART3 另行引出为 RS485、RS232 或 TTL 接口，详见UART 资源分配。
- SIP 需要完整音频链路。 配套 Air1103、麦克风、扬声器及回采通路，并完成软件、声学结构和 SIP 服务配置。
- RJ45 / IPC 扩展适用于 Air8605M。 以太网由 4G 侧管理，RJ45 不提供 PoE，IPC 另行安排供电。
3 与 Air8603 的平台区别
Air8603 与 Air8605 同属大屏联网控制板，主控平台和接口资源有所不同。Air8603 基于 Air1603 / Air1101，Air8605W、Air8605M 基于 Air1602 / Air1102。
| 对比项 | Air8603 平台 | Air8605W / Air8605M |
|---|---|---|
| 主控模组 | Air1603 | Air1602 |
| 主芯片 | Air1101 | Air1102 |
| 主芯片封装 | QFN-68，68 个引脚 | QFN-88，88 个引脚 |
| Flash | 18MB | 18MB |
| RAM | 16MB | 32MB |
| CPU 内核 / 主频 | Cortex-M7 / 500MHz | Cortex-M7 / 500MHz |
| 通用 UART | UART1、UART2、UART3、UART5，共 4 路 | UART1、UART2、UART3、UART5、UART6，共 5 路 |
| 模组 GPIO 资源 | 最多 45 个 | 最多 66 个 |
| 本系列 SIP 应用定位 | 不作为本方案的 SIP 机型 | Air1602 + Air1103 SIP 方案 |
Air1102 的 RAM 比 Air1101 增加 16MB，Flash 容量、CPU 内核与主频相同。增加的内存、UART 和 GPIO 资源用于支持本板的音频与外设组合。
QFN-68 / QFN-88 指主芯片封装，不是模组邮票孔数量，也不是主板对外接口数。 模组的总资源仍需结合主板连线和引脚复用判断可用性。
MECHANICAL DIMENSIONS
4 尺寸与安装高度
| 项目 | 说明 |
|---|---|
| 板面尺寸（长 × 宽） | 150 × 90 mm |
| RJ45（最高器件）高度 | 13.5 mm |
| PCB 厚度 | 1.6 mm |
| 整体高度（含 PCB 与焊锡） | ≤ 15.5 mm |
安装时为 SMA 天线、网线、USB、屏幕排线和外设线束预留插拔及弯折空间。接头、线缆、螺柱和机壳结构余量另行计入；安装孔位置与孔径以对应版本的正式 PCB / 结构图为准。
5 原理图与硬件资料
| 资料 | 下载文件 | 用途 |
|---|---|---|
| Air8605 原理图（PDF） | AIR8605_1004_0859.pdf | 核对电气连接、功能分区与兼容选配 |
| 主板正面图片 | 查看 PNG | 产品外观展示 |
| 主板背面图片 | 查看 PNG | 产品外观展示 |
原理图包含多种兼容设计，实际装配按 Air8605W / Air8605M 配置确定。结构设计使用对应版本的 PCB、机械图或 3D 文件。
NETWORK
6 按部署现场，选择 WiFi 或 4G。
Air1602 处理界面与业务，联网由对应通信模组完成。现场已有稳定无线网络时选择 Air8605W；需要独立移动网络接入时选择 Air8605M。
6.1 Air8605W · Air6205 WiFi 方案
Air6205 平台支持 2.4GHz WiFi 6，通过 AirLink 与 Air1602 通信。本板兼容 AirLink over SPI 和 AirLink over UART3，物理连接、选贴器件与固件配置需一致。

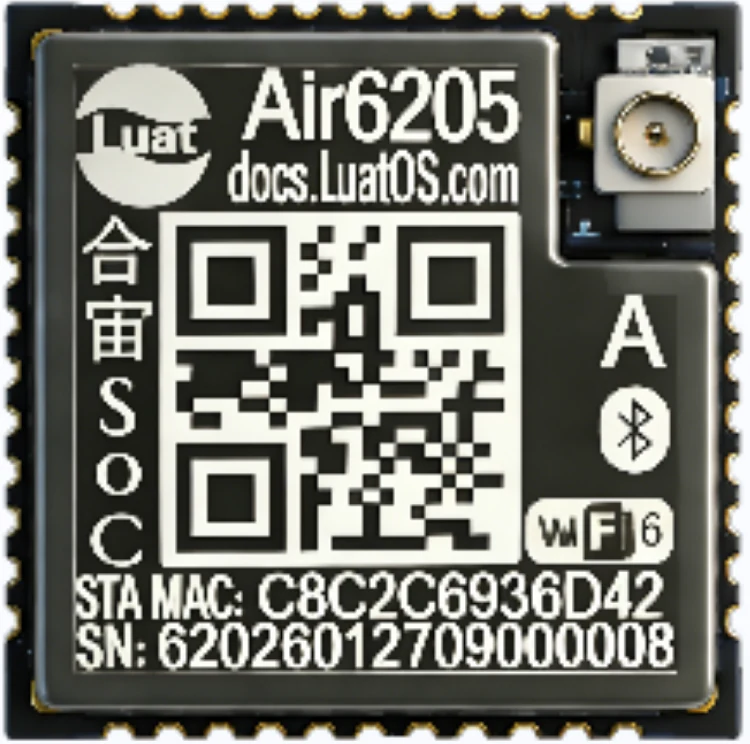

Air6205A 为 Air6205 系列的 IPEX 外接天线模组外观参考。Air8605W 的具体模组及天线配置按供货清单确认。
| AirLink 方案 | 板级连接 | UART3 的实际状态 |
|---|---|---|
| AirLink over UART3 | Air1602 UART3 ↔ Air6205 | 用于 AirLink 数据通信 |
| AirLink over SPI | Air1602 SPI ↔ Air6205 | 不承担该 AirLink 数据传输，但未另行引出外部串口 |
选择 SPI AirLink 后，不会新增一路可用的 RS485、RS232 或 TTL 接口。 当前板卡没有利用该配置下空出的 UART3 设计外部接口，这是现有板级连线限制。
6.2 Air8605M · Air780EX2 4G 方案
Air1602 通过 UART3 与 Air780EX2 交互，由 Air780EX2 连接移动网络。Air8605M 的 4G 天线默认使用 SMA 接口，板上 SMA 直接连接 SMA 接头的 4G 天线。 接入可用 SIM 卡，在运营商覆盖范围内，配合整机专用固件完成联网。

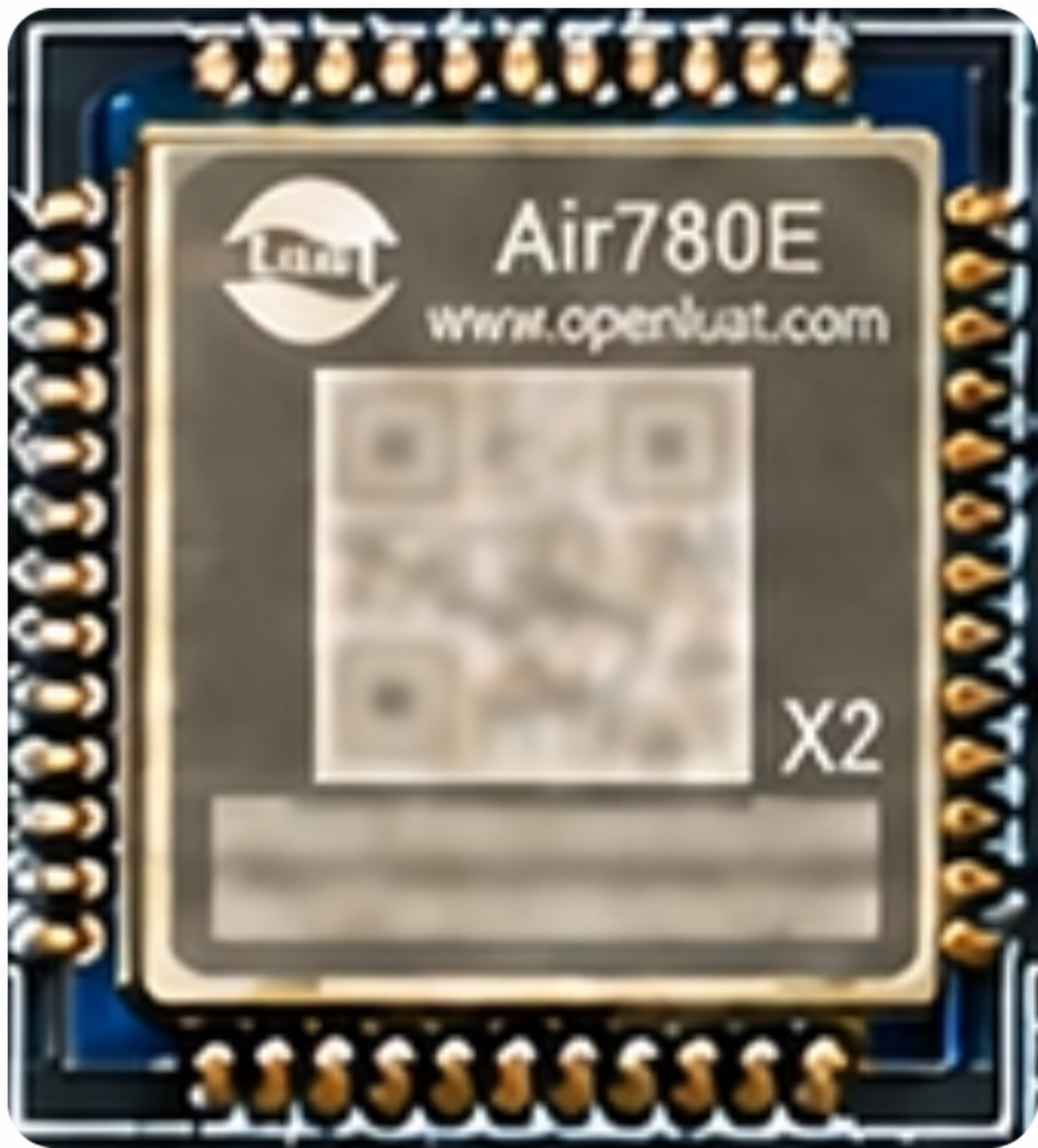

Air780EX2｜Air8605M 的 4G 联网模组。
6.2.1 4G 专用固件与烧录说明
Air8605M 的 4G 侧使用整机适配固件。官方资料列出的 Air8603 / Air8605 共用固件为：
Air8603_Air8605_4G_Air780EX2_001.999.000_LuatOS-SoC_V2054_Air780EX2_109.soc
下载 Air8603 / Air8605 共用 Air780EX2 专用固件 ↗
使用 Luatools 烧录对应 .soc 文件；后续升级也需使用匹配本板的专用固件，不能直接以 Air780EX2 公版默认固件替代。主控、WiFi 和 Air1103 音频固件分别管理，并保持版本及协议兼容。
6.3 Air1602 · 主控与业务开发
Air1602 基于 Air1102，采用 Cortex-M7 内核、500MHz 主频，提供 18MB Flash + 32MB RAM。结合 LuatOS + AirUI 开发品牌界面、通话流程、业务权限及外设通信。
6.4 也为现场 IPC 提供 4G 上网通道
Air8605M 的 Air780EX2 连接 SPI 以太网芯片 CH390H 与 RJ45。配合网络转发固件，可为外接 IPC 等设备提供移动网络出口。
IPC 摄像头 ↔ RJ45 + CH390H ↔ Air780EX2 ↔ 4G 网络
以太网链路及 LAN 电源由 4G 侧管理，仅适用于 Air8605M。RJ45 不提供 PoE，摄像头需独立供电；转发固件、摄像头和网络服务按实际业务联调。
SIP & AUDIO
7 加入远程语音协助，让终端可以双向通话。
Air8605W 和 Air8605M 均采用 Air1602 + Air1103 的 SIP 音频方案。Air1602 处理界面、业务与通信，Air1103 通过 UART6 提供麦克风采集、音频通信与 AEC 回声消除。
7.1 为什么需要 Air1103
Air1602 提供 DAC 输出，但本方案没有直接的 Mic 上行输入。双向 SIP 通话既需要麦克风采集，也需要免提场景下的回声处理，因此 Air1103 是本方案实现 SIP 通话所需的音频器件。
| 音频方向 | 链路与作用 |
|---|---|
| 上行采音 | 麦克风 → Air1103 采集与处理 → UART6 → Air1602 → WiFi / 4G 网络 |
| 下行播放 | 网络音频 → Air1602 → UART6 → Air1103 → HT6873 功放 → 扬声器 |
| 回声参考 | 扬声器输出经回采电路接入 Air1103，为 AEC 提供参考 |
| 本地提示音 | 由应用协调提示音、通话播放、音频路径及功放使能 |
7.2 音频接口与装配
| 项目 | 连接与配置 |
|---|---|
| 麦克风 | J12 对应 MIC+ 与地，配合 MIC_BIAS 及匹配线束使用 |
| 扬声器 | J13 为 SPK+ / SPK-，经 HT6873 驱动，负载按功放及整机配置匹配 |
| 音频通信 | UART6 专用于 Air1103 |
| 音频使能 | 配合 Air1103 供电及 AUDIOPA_EN 控制 |
| 回声处理 | 装配并接通扬声器回采通路，结合整机声学调试 |
原理图保留 DAC / Air1103 音频和 UART6 隔离 RS485 的兼容设计。W / M 的 SIP 配置使用 Air1103 与回采通路，不能同时把 UART6 用作第二路 RS485。扬声器为差分输出，SPK- 不按普通地线连接。
7.3 从通话功能到整机体验
SIP 账号、服务器、呼入呼出和接听挂断流程由整机软件配置。完成双向收发声后，在最终机壳内调试麦克风与扬声器位置、音腔、密封、音量及 AEC 参数，并验证断网恢复和业务并发。
DISPLAY & MEDIA
8 看得清、点得动，也能播放业务提示。
RGB 触屏用于柜格选择、身份验证、设备状态和通话操作，扬声器用于提示音及语音交互，SD 卡保存展示素材和日志。

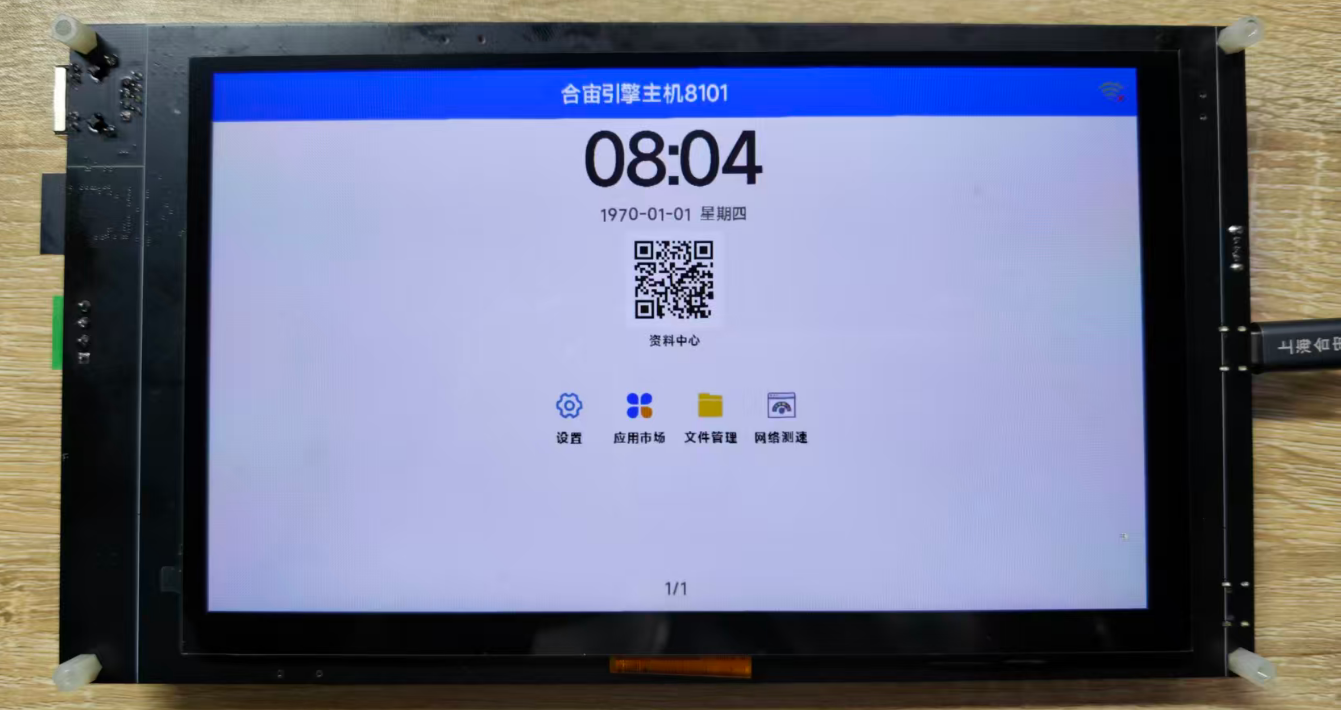

AIRLCD_1090 / RGB 电容触摸屏配件示例
图为 AirLCD_1090 搭配 Air8101 开发板的官方点亮实拍，用于展示屏幕配件；接入 Air8605 时需适配接线、供电与显示时序。
8.1 按整机尺寸选择屏幕
| 显示接口 | 常见屏幕方案 | 连接说明 |
|---|---|---|
| 40 PIN | 5 寸 / 7 寸 RGB 屏 | LCD 显示 + 独立触摸连接 |
| 50 PIN | 7 寸 / 9 寸 / 10–10.1 寸 RGB 屏 | LCD 显示 + 配套触摸连接 |
Air1602 输出 RGB565，平台最高支持 1280 × 800 显示分辨率，提供 JPG / PNG 硬件解码及 2D 图形加速。触摸使用 I2C1 及复位 / 中断信号，对应 UART5 引脚复用。
40PIN 与 50PIN 共用显示信号，不是两路独立显示输出。选屏时核对引脚定义、排线方向、背光、供电和触摸控制器，再适配驱动与时序。
8.2 声音与本地多媒体
板上音频电路可连接扬声器播放业务提示及音频素材；SIP 的双向音频通过 Air1103 实现。应用统一管理提示音与通话播放，避免不同音频任务相互占用。
轻量视频与音频播放需配套固件。实际能力由编码格式、码率和 UI、摄像头、联网、SIP 的并发负载决定；面板最大分辨率不等于视频解码分辨率或帧率指标。
8.3 本地素材存储 · SD CARD
SD 卡采用 SPI 连接，可保存图片、音视频素材及业务日志，容量与文件系统按固件及实际卡兼容性选择。素材远程更新由应用与后台协同完成。
原理图还保留 SPI 存储器位置，是否装配及具体容量以实际物料为准。
CAMERA & INPUT
9 从图像采集，到离线身份核验。
两个型号均提供人脸识别配套接口组合，可搭配 AirCamera_1034 等专用 UVC 识别配件，实现刷脸存取物、门禁核验等业务。

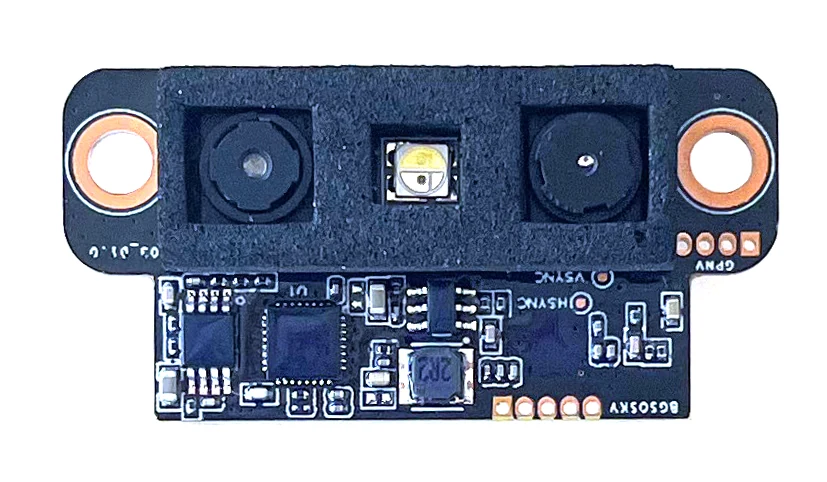

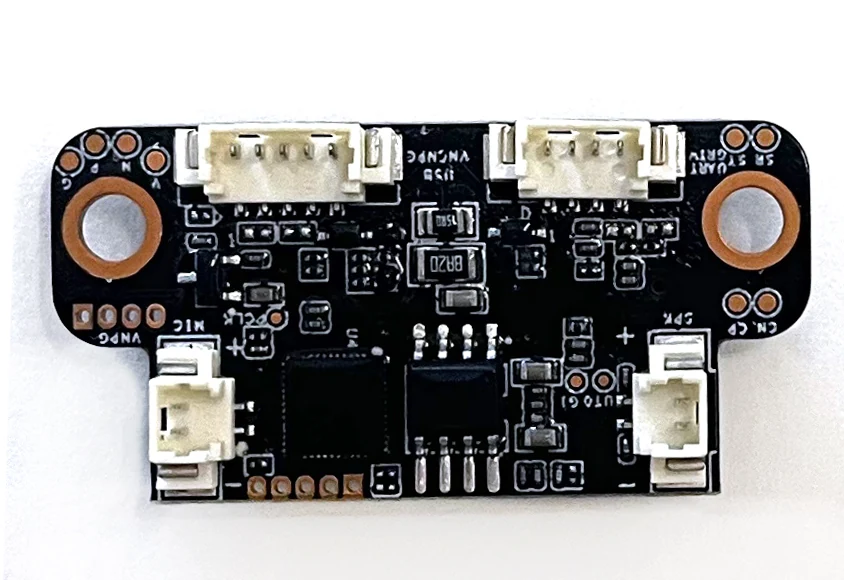

AIRCAMERA_1034 · 双目人脸识别配件
AirCamera_1034 配件正反面照片。识别算法、人脸库和用户容量按配件版本确定。
9.1 USB + UART2，分别传图像与识别结果
| 连接 | 作用 | 接入要点 |
|---|---|---|
| USB Type-A / J14 | UVC 图像传输 | 共用一路 USB 信号，选择适合整机布线的连接形式 |
| UART2 / J7 | 控制命令与识别结果 | 与识别配件 USB 通路配套连接 |
| 摄像头供电 | 给匹配的摄像头供电 | UVC_EN 控制，原理图标注 +5.5V，需匹配配件额定范围 |
人脸识别由摄像头配件完成，主板取得结果后执行业务。是否允许离线开门、开柜，以及记录补传和权限管理规则，由应用软件定义。普通 UVC 摄像头的采集功能与专用配件的人脸识别能力应分别确认。
9.2 独立 Type-A 母座，便于接入外设
可按固件支持范围适配 UVC 摄像头及 USB HID 外设。Type-A 与端子共用 USB 信号，供电、设备枚举、预览和 SIP 并发需结合实际业务验证。
INTERFACES & POWER
10 连接行业外设，把整机控制串起来。
两个型号均通过 UART1 的隔离 RS485 对接锁控板、读卡设备或传感器。可结合 LuatOS 及 Modbus 相关库适配外设协议，并规划总线接地、终端和负载供电。
10.1 五路 UART 资源，按板级用途分配
| 资源 | Air8605W | Air8605M |
|---|---|---|
| UART1 | 一路隔离 RS485 | 一路隔离 RS485 |
| UART2 | 人脸识别 UVC 配套串口 | 人脸识别 UVC 配套串口 |
| UART3 | UART AirLink；选用 SPI 时未另行引出外部串口 | 连接 Air780EX2 |
| UART5 | 相应引脚复用为 I2C1，用于触摸 | 相应引脚复用为 I2C1，用于触摸 |
| UART6 | 连接 Air1103 | 连接 Air1103 |
Air1602 具有五路通用 UART，但主板并不提供五路自由配置的外部串口。本配置为一路隔离 RS485 + 人脸识别配套 UART2 + Air1103 音频 UART6，UART3 和 UART5 受上述板级分配约束。
模组额外 GPIO 也需结合屏幕、触摸、USB、存储、音频与电源控制的占用情况判断，不能直接按最大 GPIO 数量推算可用排针。
12V DC MAIN INPUT
10.2 多电压电源，方便整机集成
主板以 12V DC 供电，板内生成显示、音频、主控、联网和外设电源。选择电源时同时考虑屏幕背光、4G 发射、扬声器及外设的峰值负载。
| 电源 / 接口 | 供电用途 | 控制与选配 |
|---|---|---|
| 12V_OUT / J18 | 对外 12V 供电 | 设计含 12V_EN 开关及 R157 旁路选贴 |
| 9V / J19 | 对外 9V 供电 | 9V_EN 控制 |
| 5V_OUT / J17 | 对外 5V 供电 | 设计含 5VOUT_EN 开关及 R152 旁路选贴 |
| 5V_OUT1 | 板内外设相关供电 | 与 5V_OUT 区分，供隔离电源等电路上游使用 |
| 显示 / 功放 5V | LCD 与音频 PA | 与对外 5V 输出分路 |
| VBAT 约 4V | 板内主电源轨 | 主要供主控及通信器件 |
| USB / 摄像头 +5.5V | UVC 配件供电 | UVC_EN 控制，外设额定电压需匹配 |
| 隔离侧电源 | RS485 及预留隔离输出 | 能力按实际隔离器件、电源装配与负载确认 |
| SD / LAN 3.3V | 存储与以太网 | 分别由对应使能控制，LAN 由 4G 侧管理 |
旁路电阻及选贴器件会影响开关关断行为，应在交付配置上核对。锁、电机等冲击或大电流负载采用匹配的供电与保护方案；主板地与隔离侧地按系统隔离要求布线。
10.3 独立硬件看门狗
Air153D 配合主控心跳与复位链路，为软件异常恢复提供硬件支持。应用同时维护业务超时、错误日志和网络重连策略。
10.4 RTC 备份设计
主控部分预留 RTC 备份供电及可充电纽扣电池电路，用于断电保时；该电路不承担屏幕、4G 和 SIP 的整机后备供电。
10.5 下载与维护接口
| 对象 | 下载及调试资源 |
|---|---|
| Air1602 | USB 转 UART 链路及预留下载接口 |
| Air6205 | USB 转 UART 对应下载 / 调试通路 |
| Air780EX2 | 独立 4G USB、BOOT、PWRKEY 与复位资源 |
| Air1103 | 预留 USB 下载连接，配套音频固件与串口协议 |
开发时先验证供电、下载和日志，再完成屏幕触摸、联网、摄像头与 RS485，最后接入 Air1103、SIP 服务及完整业务。远程升级结合网络、应用与服务器设计版本兼容和失败恢复。
APPLICATIONS
11 按业务，组合你的终端。
11.1 SIP 门禁与远程语音协助
触屏提供呼叫与验证界面，人脸识别配件完成身份核验，隔离 RS485 连接门禁或锁控设备。用户需要协助时，通过 SIP 与远端进行双向语音沟通。
| 项目 | 配置思路 |
|---|---|
| 型号 | 现场有稳定 WiFi 选 Air8605W；移动联网选 Air8605M |
| 显示 | RGB565 触屏，适配呼叫、验证和状态页面 |
| 识别 | UVC 识别配件，同时连接 USB + UART2 |
| 语音 | Air1103 + 麦克风 + 扬声器 + 回采通路 |
| 控制 | UART1 一路隔离 RS485，连接匹配的门禁 / 锁控设备 |
11.2 刷脸寄存柜与快递柜
触屏引导存取物，摄像头配件输出识别结果，RS485 驱动锁控业务，SIP 提供远程客服入口。权限、告警、断网策略和记录补传由应用定义。
| 项目 | 配置思路 |
|---|---|
| 型号 | Air8605W / Air8605M，按现场网络选择 |
| 柜控 | 一路隔离 RS485，匹配锁控板协议 |
| 交互 | 触屏、状态提示、识别结果与语音协助 |
| 素材 | SD 卡保存图片、音视频及业务日志 |
| 电源 | 根据屏幕、锁控、音频和通信峰值统一设计 |
11.3 自助终端与现场 IPC 联网
室内已有 WiFi 时，可采用 Air8605W 构建品牌交互终端；需要同时为现场 IPC 提供 4G 网络出口时，可选择 Air8605M 并适配以太网转发方案。
| 项目 | 配置思路 |
|---|---|
| 室内交互 | Air8605W，WiFi 接入，RGB 触屏及 SIP 语音协助 |
| 4G 出口 | Air8605M，Air780EX2 + CH390H + RJ45 |
| IPC 供电 | 摄像头另行供电，RJ45 不提供 PoE |
| 软件 | 适配 UI、业务后台、SIP 服务及网络转发 |
HARDWARE GALLERY
12 产品与配套硬件，一眼看清。
主板图片统一横向摆放、SMA 朝上。以下配件图片用于选型参考，供货范围与实际装配按对应型号确认。
12.1 Air8605 · 正面

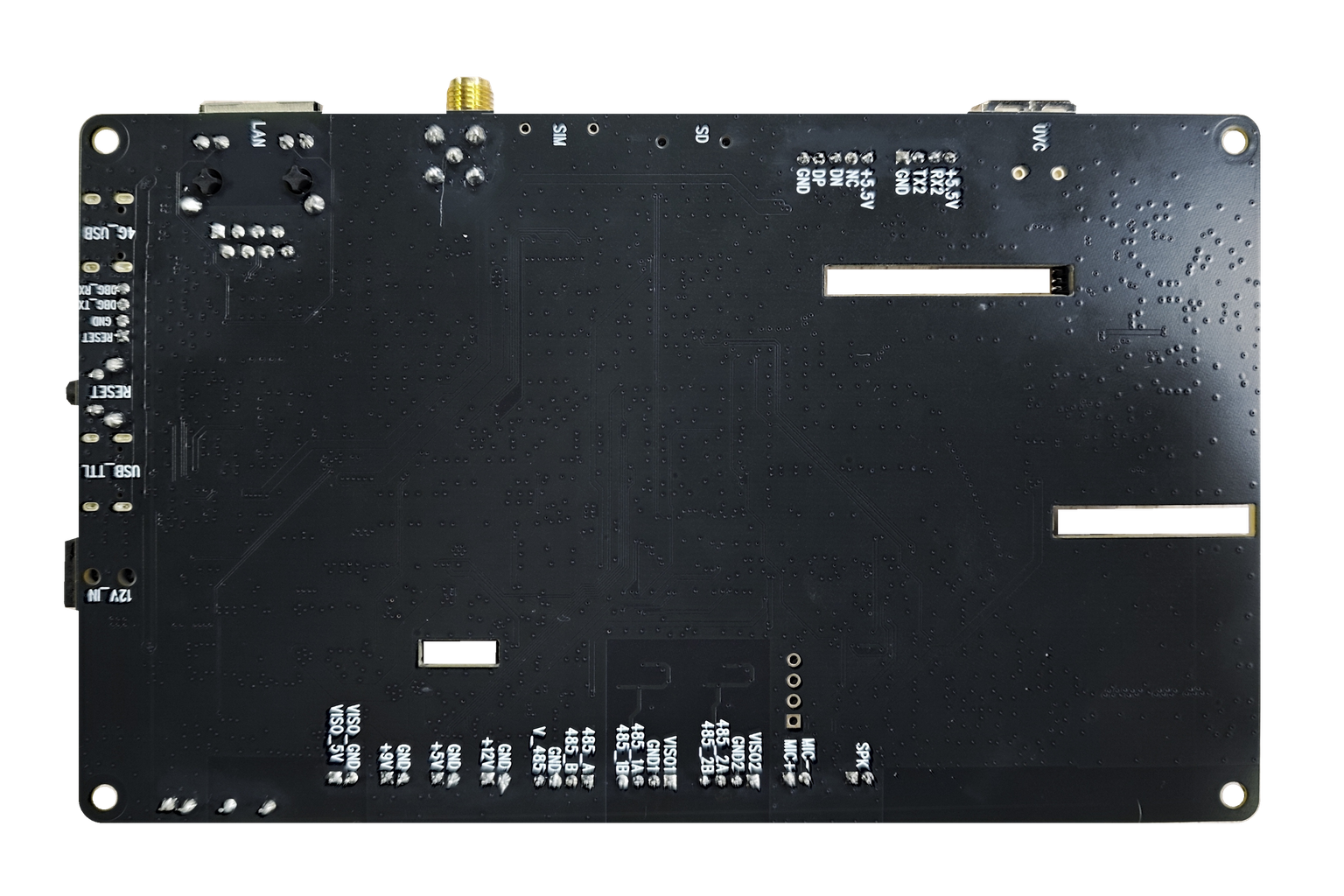

12.2 Air8605 · 背面
主板图经过图像处理，用于外观展示，不作为丝印、走线或接线依据。
12.3 Air780EX2 · 4G 方案
Air8605M 默认通过板上 SMA 接口直接连接 SMA 接头的 4G 天线；IPEX 为预留兼容设计，非默认连接方式。
12.4 Air6205 系列 · WiFi 方案
图示为 Air6205A 外接天线版本参考，具体 WiFi 模组与天线方案以所选板卡配置为准。
12.5 AirCamera_1034 · 人脸识别配件

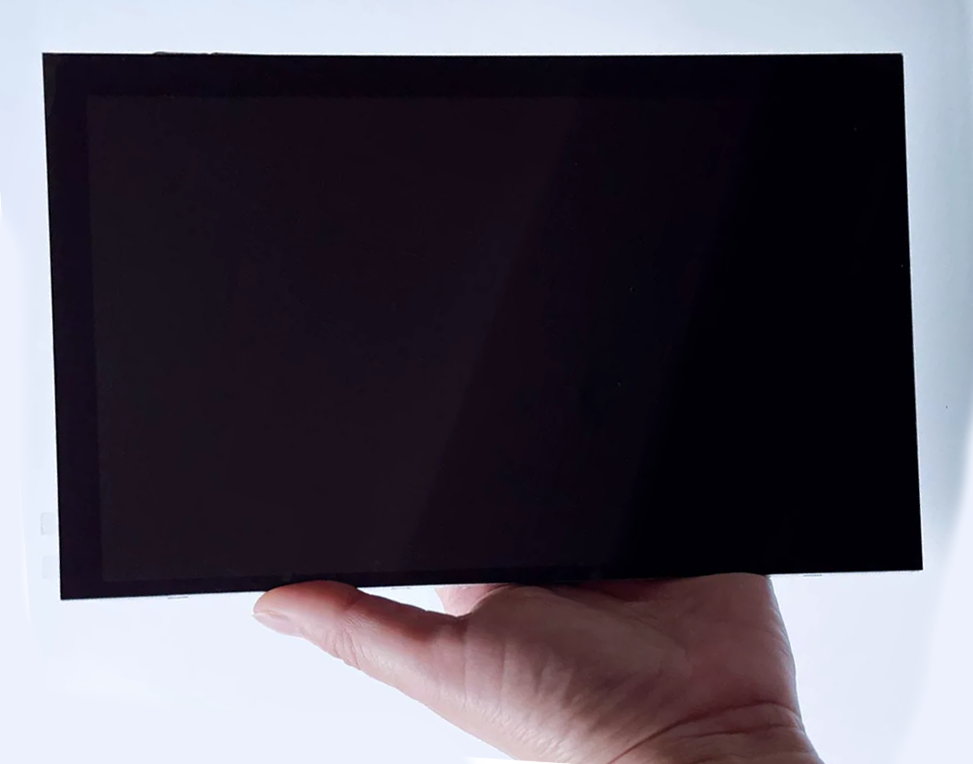

12.6 AirLCD_1090 · RGB 触摸屏
12.7 CH390H · 以太网控制器

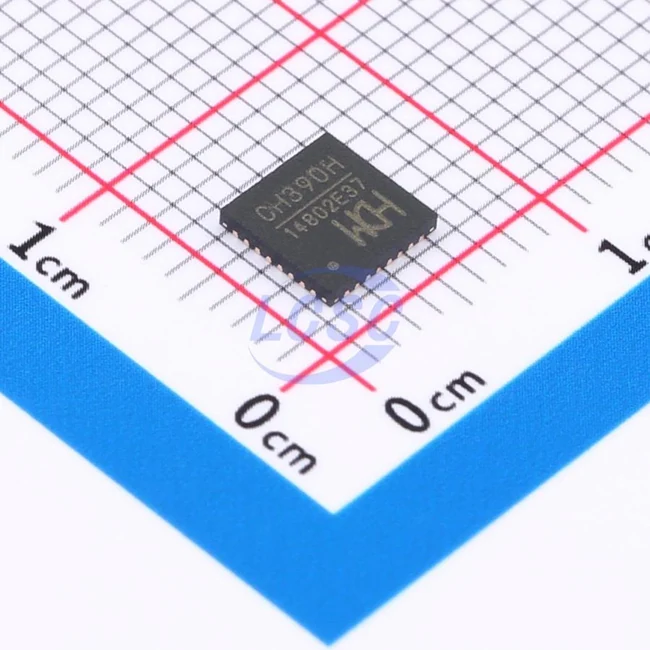

CH390H｜Air8605M 以太网扩展使用的 SPI 以太网控制器。图片沿用参考资料中的 LCSC / 立创商城产品图。

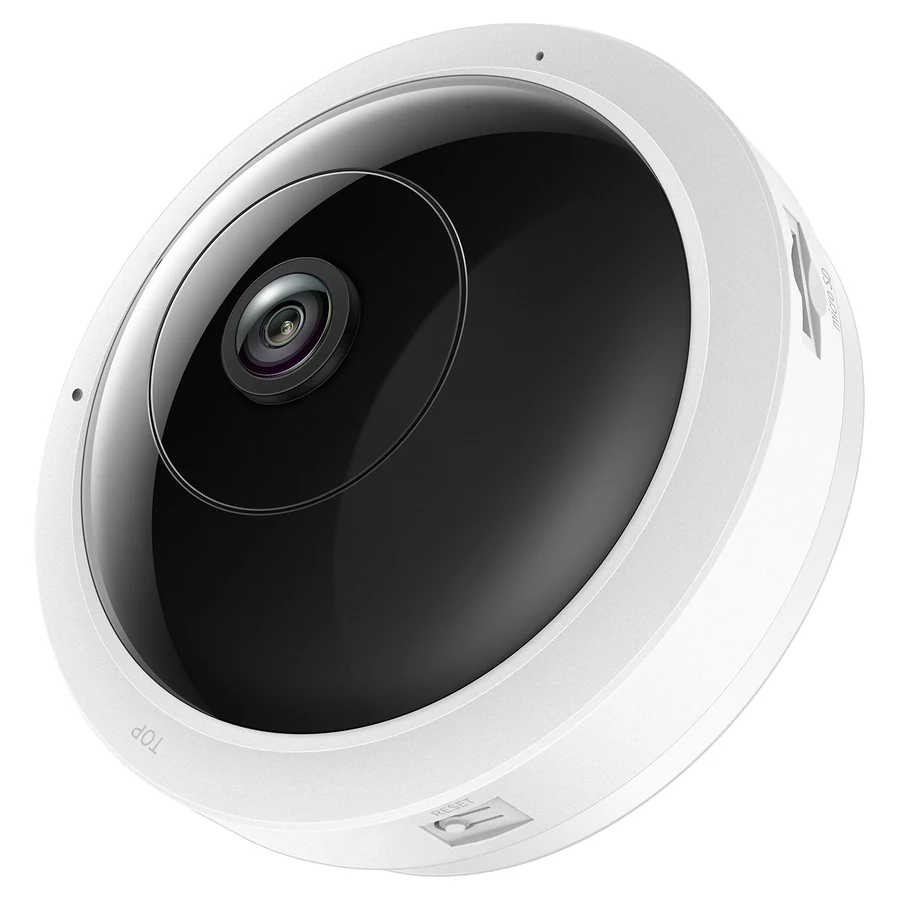

12.8 第三方 IPC 配件参考
TP-Link TL-IPC55AE 官方产品图，仅作第三方 IPC 外观与适配参考，需按具体版本联调。
13 核心能力速览
| 核心能力 | 功能概览 |
|---|---|
| 主控 | Air1602 / Air1102，Cortex-M7，500MHz |
| 存储资源 | 18MB Flash + 32MB RAM |
| 型号 | Air8605W：WiFi；Air8605M：4G |
| 4G 天线 | Air8605M 默认 SMA 接口，直接连接 SMA 接头的 4G 天线；IPEX 为预留兼容设计 |
| SIP 音频 | Air1103，麦克风采集与 AEC，UART6 音频通信 |
| 显示 | RGB565，40PIN / 50PIN，平台最高 1280 × 800 |
| 触摸 | UART5 相应引脚复用为 I2C1，配套复位 / 中断 |
| 摄像头 | 人脸识别配件采用 USB + UART2 |
| 行业接口 | UART1 一路隔离 RS485 |
| UART3 | W：UART AirLink 或 SPI 方案下未引出；M：连接 Air780EX2 |
| 本地存储 | SPI SD 卡，保存素材及日志 |
| 以太网 | Air8605M 的 CH390H + RJ45，4G 侧管理，配套转发固件 |
| 可靠性与维护 | Air153D 看门狗、RTC 备份设计、下载调试及电源控制 |
| 板面与高度 | 150 × 90 mm；PCB 厚 1.6 mm；整体高度 ≤ 15.5 mm |
14 项目选型检查表
| 需要确定的事项 | 选择与约束 |
|---|---|
| 完整型号 | Air8605W 或 Air8605M，按现场网络选择 |
| 天线与网络 | W：匹配 WiFi 天线与射频接口；M：默认 SMA 直接连接 4G 天线，并确认 SIM 和覆盖条件 |
| 屏幕 | 尺寸、针脚、供电、背光、时序及触摸控制器 |
| SIP | Air1103、麦克风、扬声器、回采、音频固件和 SIP 服务 |
| 人脸识别 | 摄像头版本、用户容量、USB + UART2 连接和权限流程 |
| 行业外设 | 一路隔离 RS485，核对协议、极性、终端、接地和电源 |
| UART 资源 | UART6 用于音频；SPI AirLink 不新增 UART3 外部接口 |
| 外设供电 | 峰值电流、USB 电压、隔离要求和开关旁路选贴 |
| IPC 扩展 | Air8605M 的以太网装配、转发固件和摄像头独立供电 |
| 软件交付 | UI、业务权限、SIP 流程、素材更新、后台及升级恢复 |
| 结构安装 | 板面、高度、孔位、天线与线束空间、整机声学布局 |
15 产品资料
| 产品 / 资料 | 功能 | 入口 |
|---|---|---|
| Air8605 原理图 | 本板电气连接与兼容设计 | 下载 PDF |
| Air1601 / Air1602 | 主控平台与 Air1602 相关说明 | 官方资料 |
| Air1603 | 平台资源对照 | 官方资料 |
| Air6205 | WiFi 联网与 AirLink | 官方资料 |
| Air780EX2 | 4G 联网 | 官方资料 |
| Air1103 | 语音采集及回声消除 | 官方资料 |
| AirCamera_1034 | 双目人脸识别配件 | 配件说明 |
| AirLCD_1090 | RGB 触摸屏配件 | 配件说明 |
| Air8603 | 同类产品参考及共用 4G 固件入口 | 参考资料 |
15.1 原理图功能索引
以下按随附 PDF 的页序定位。
| 页码 | 功能电路 |
|---|---|
| 1 | LCD 与触摸，40PIN / 50PIN、背光及偏置 |
| 2 | 电源与 USB 转 UART，12V / 9V / 5V 及选贴控制 |
| 3 | Air1602 主控、UART 分配、复位与 RTC |
| 4 | Air6205，WiFi 供电及 UART / SPI AirLink |
| 5 | Air780EX2，4G、SIM、天线、USB 与控制信号 |
| 6 | Air1103、麦克风、功放、回采及音频电源 |
| 7 | RS485 兼容设计与隔离电源 |
| 8 | SD 与 SPI 存储位置 |
| 9 | USB 摄像头、UART2 与配件供电 |
| 10 | CH390H 与 RJ45，仅 Air8605M 方案支持 |
| 11 | Air153D 硬件看门狗 |
16 从一块主板，走向完整终端。
选择 WiFi 或 4G，组合 RGB 触屏、人脸识别、隔离 RS485 与 Air1103 音频链路，再配合 SIP 服务和应用软件，构建可以显示、识别、控制和双向语音交互的终端。
查看型号选型 ↑ · 查看 SIP 方案 ↑ · 返回顶部 ↑
文档版本：V1.2 · 更新日期：2026年10月26日。
