合宙 IOT 通用报文协议 AirCloud -- 1.0

五、AirCloud 和遥测的关系

遥测的目的是检测设备的 mobile 信息，证明设备还活着，还具备通信能力；

airCloud 协议，目的是合宙设备驱动的业务，都有被记录到数据库的机会。

六、支持的通信承载

6.1、负载均衡 getip：

通信协议要求

  1. 协议需要兼容老设备, 同时兼容负载均衡
  2. 便于扩展到更多二进制数据的上传
  3. 要包含鉴权, 上传后要自动归入设备对应的数据里

通信逻辑

  1. 负载均衡服务器,支持生成图片上传的 url 和额外参数
  2. 设备通过调用 getip 接口, 获取图片上传所需要的 url 和参数列表
  3. 设备在指定条件下(定时/按键触发),使用上述参数执行上传
  4. 设备平台收到数据后, 需要展示到页面中

通信接口设计

请求(https)

URL             device.openluat.com/getip
METHOD          POST
BODY            {
                    "key": "用户key-imei",
                    "type": 1
                }

参数说明：

key：用户 key + "-" + imei（或 mac） + "-" + muid（或 unique_id）；string 格式

type：0 或不携带：定位产品

1：拍照上传的产品

2：音频上传

3：表示 aircloud 业务基于 tcp 协议上报数据；

响应(json 格式)

正常返回码 200, 其他均是错误返回。

注：对于 400,408 响应码需要在设备端考虑网络质量不稳定的处理。

失败响应：

首先判断非 200 的。对于 200 响应时，需要检查响应中的 msg 参数是否”ok”，如果不是”ok”，则描述的是失败原因。举例：

{
  "msg": "invalid client"
}

成功响应：

首先判断 200 的，然后检查 msg 参数，如果结果是“ok”，则是成功响应。响应的具体内容与 type 有关。

当 type 为 0 时，表示 gps 位置上报类的业务，响应格式为：

{
  "ipv4": "124.xx.xx.xx", "tcp",7808,
  "ipv6": "2407:xxxx:xxxx:xxxx::xxxx:xxxx",
  "udp": 7809,
  "msg": "ok"
}
注意：可以提供ipv4及ipv6地址，且每类地址均可提供tcp及udp连接。

type 为 1，表示拍照上传类的业务，响应格式为：

{
  "imgupurl": "https://xxx.xxx.com/api",
  "imgbody": {"{data}","f", "auth", true, "dir",
        "upload_image", "mon", true, "thumb", "t", "index", true,
        "prefix", "86……"},
  "imgheader":{……},//这一段无论返回什么数据，都作为post数据上报
  "msg": "ok"
}
说明：
1、需要以form-data方式上传POST数据。
2、url是imgupurl返回的值。
3、imgheader,需要作为post的header部分，无论返回哪些数据都需携带。不需要包含imgheader这个字段。
4、imgbody需要作为post的body参数。“f”：是要上传的二进制图片文件数据。
   auth为true表示取图片时需要鉴权，false表示不需要鉴权；
   dir表示上传图片的归档目录；
   mon表示按月归档；
   thumb如果的值表示生成的缩略图会有改文字；
   index为true表示数据归档入库（这个必须使用true，否则数据不入库，从管理台无法查询到）；
   prefix表示图片文件名前缀。
注意：imgbody部分返回新的支持如下方式。建议新的代码使用如下参数。
     "imgbody": {"{data} ":"f", "param":"xxxxxx"}
     表示数据使用f这个字段传输，另外一个字段使用param，携带的值为xxxx。该值包含了之前所有的key，简化操作。

当 type 为 3、4、5 的时候，都表示基于 aircloud 的业务，返回格式相同，相应格式举例：

{
"msg": "ok"
"conninfo":{
    "ipv4": "124.xx.xx.xx",
"port": 9109,
"user_name": "",//mqtt才会有
"password": "",
},
"imginfo":{
    "url": " https://xxx.xxx.com/api ",
"data_key":"f",
"data_param":{"key":"xxxxxx"}
},
"audinfo":{
    "url": " https://xxx.xxx.com/api ",
"data_key":"f",
"data_param":{"key":"xxxxxx"}
}
}
说明：
    conninfo段表示连接信息。其中：
    ipv4表示分配到的上传服务器ip，port表示上传端口。
    imageinfo和audioinfo分别表示图片上传及音频上传的服务器信息。其中：
    url是上传的api，上传时需要以form-data方式POST数据；
    data_key表示数据部分的参数（示例为”f”，按实际返回值填写），需要注意数据上传时，使用的名字即需要服务器保存的文件名，如果多次上传使用相同的文件名，后面的文件会覆盖前面的文件。
    data_param里面作为其它参数（示例里表示需要额外加一个”key”,值为”xxxxx”，如果有其他参数，都作为POST参数携带）。

AirCloud 的调用 getip 的时机参考：

1、首次没有获取 ip 前调用

2、连接获取 ip 端口后，如果 TCP 断连先进行重连，如果 3 次重连失败就去调用 getip 重新获取 ip 及端口。

3、更异常的情况：若 getip 如果失败，也应该尝试 3 次。

6.2 TCP

TCP server 收到数据后，直接发起写入数据库动作。

TCP server 在接受了 socket 连接后，等待设备的鉴权请求，如果超时或者鉴权请求不通过，主动发起断链。

6.3 MQTT

6.3.1 MQTT 角色

有三个角色： 设备，Broker，ServClient。

6.3.2 MQTT 主题

ServClient 订阅所有主题，设备只订阅跟自己相关的主题。

设备的主题名字为： /AirCloud/direction/DeviceID/ServType

其中， AirCloud 是固定字符串；

direction 是传输方向：

（1）up：上行方向，表示从设备到服务器的通信

（2）down：下行方向，表示从服务器到设备的通信

DeviceID 是设备的 ID， 内容和消息头的 设备 ID 相同；

ServType 包括两种：

（1）auth

（2）all

其中， auth 是指鉴权报文， all 是指所有其他报文。

目前的 topic 主题如下：

设备鉴权上报：

/AirCloud/up/DeviceID/auth

设备数据上报：

/AirCloud/up/DeviceID/all

服务器鉴权响应下发：

/AirCloud/down/DeviceID/auth

服务器数据下发：

/AirCloud/down/DeviceID/all

6.3.3 鉴权

设备和Broker建立MQTT 连接后，首先设备要发起鉴权，Broker把鉴权请求转发给ServClient，ServClient审核后，回复鉴权通过或者鉴权失败。

如果回复的是鉴权失败，ServClent需要在10秒钟之内通知Broker，把发起鉴权的设备进行断链处理。

如果设备超时没有发起鉴权，ServClient也要通知Broker，把设备断链。

6.4 UDP

AirCloud 当前不推荐 UDP 协议。

如果必须要用 UDP 的话，需要在消息标识的第 6 个 bit 设为 1， 并在消息头和 TLV 中间，放置 64 字节的 key。

服务器需要对每个 UDP 消息，进行 key 的合法性检查。

6.5 HTTP

通过 getip 获取的上报 url

设备上传流程：

设备上传图片文件流程如下：

请求(https)
URL           "https://image.openluat.com/iot/upload/file" , 根据getip的返回的数据决定,不能写死
METHOD         POST
HEADERS       根据getip的返回数据进行填充,对应"imgheader"
BODY          mulitpart格式

其中, body中文件的key 要使用 {data} 对应的值
响应(json 格式)

正常返回码 200, 其他一律作为错误

响应内容

{
  "code":0,//code为0表示成功
  "value": {//这个是rpt请求参数为true的返回。如果没有携带rpt，则value返回"上传成功"
        "uri": "/vsna/luatos/336677/upload_image/2025-09/86453607261497520250908144614.png",
        "size": "26.00KB",
        "thumb": "/vsna/luatos/336677/upload_image/2025-09/86453607261497520250908144614s.png"
    }
}

设备上传音频文件流程如下：

请求(https)
URL           "https://audio.openluat.com/iot/upload/file" , 根据getip的返回的数据决定,不能写死
METHOD         POST
HEADERS       根据getip的返回数据进行填充,对应"audheader"
BODY          mulitpart格式

其中, body中文件的key 要使用 {data} 对应的值
响应(json 格式)

正常返回码 200, 其他一律作为错误

响应内容

{
  "code":0,//code为0表示成功
  "value": {//这个是rpt请求参数为true的返回。如果没有携带rpt，则value返回"上传成功"
        "uri": "/vsna/luatos/336677/upload_image/2025-09/xxx.mp3",
        "size": "26.00KB",
        "thumb": "/vsna/luatos/336677/upload_image/2025-09/xxx.mp3"
    }
}

调用时机

按业务逻辑而定

Aircloud 协议 http 文件上传：

上传控制信令：

23 - 文件上传开始通知 - 上行（设备通知服务器开始上传文件）

24 - 文件上传完成通知 - 上行（上传完成后通知服务器结果）

增加业务字段类型：

784 - 文件上传类型（图片/音频）

785 - 文件名称

786 - 文件大小

787 - 上传结果状态

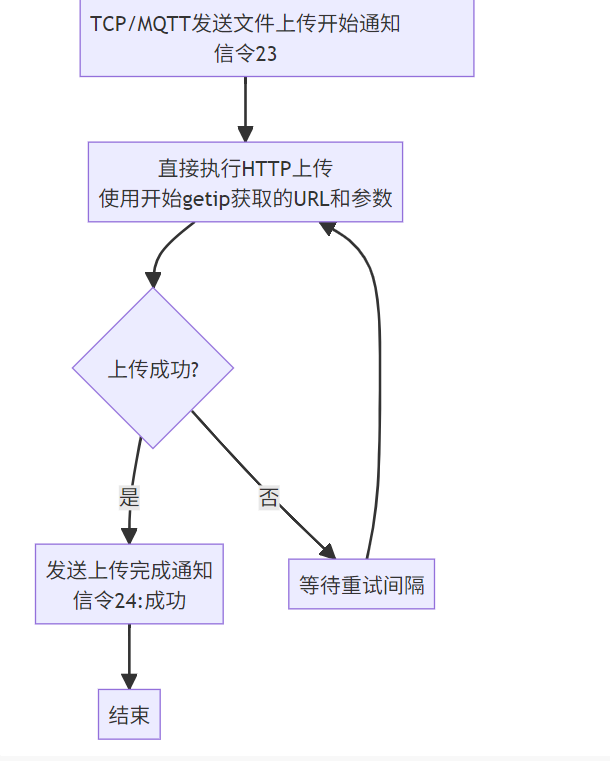

http 文件上传的逻辑大概是：

七、云端后台实现

7.1 云端后台记录

所有上报的数据，都记录到数据库

7.2 日志查询

提供 web 表单查询日志，并且可以导出到文件。

7.3 可视化展现

可视化展现，和数据存储做分离的实现。

7.4 API 查询

提供 web 后台的查询接口，后端和前端的实现可以分离。

八，扩展库实现

excloud 扩展库， 调用 socket 核心库，mqtt 核心库，exnetif 扩展库。

扩展卡包含如下成员函数：

1， init(): 初始化参数，设备 ID，流水号初始化，指定协议版本，

2， auth_req(), 携带对收到鉴权回复的回调，以及超时的回调。

3， data_report(), 上报设备数据。
