06 预置信息

作者：李源龙　|　最后修改：2026-04-01

一、演示功能概述

本篇文档主要是讲解了 iRTU 的参数设置的预置信息里面的 apn 配置和自动采集任务功能

二、准备硬件环境

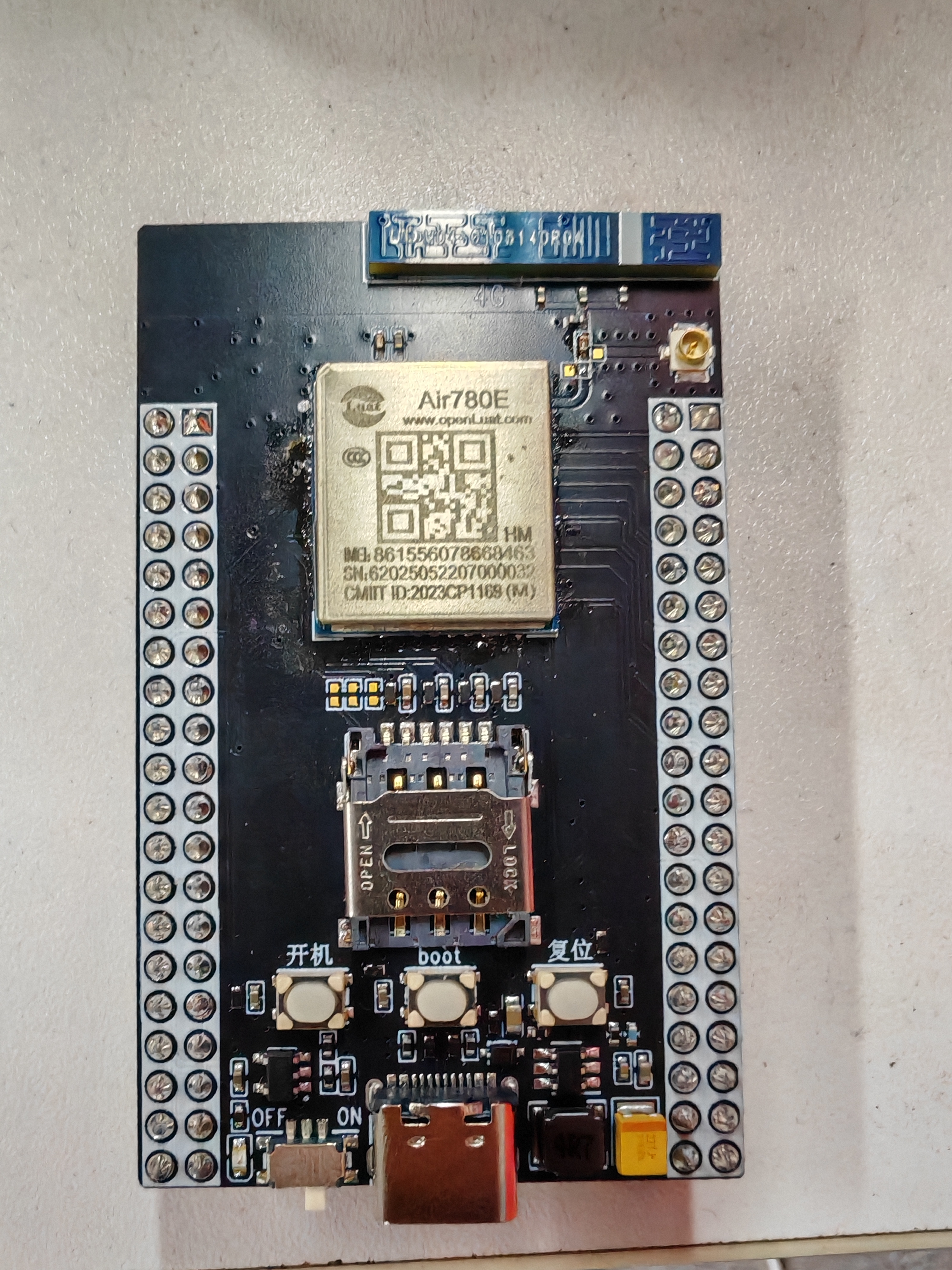

准备一块 Air780EHM 核心板：点击购买

三、准备软件环境

1.烧录工具：Luatools 工具

2.Air780EHM 烧录需要的 irtu 固件：固件版本

3.tcp 服务器测试地址：https://iot.luatos.com/#/page6/netlab。详细使用说明参考：合宙 TCP/UDP web 测试工具使用说明

四、功能选项讲解

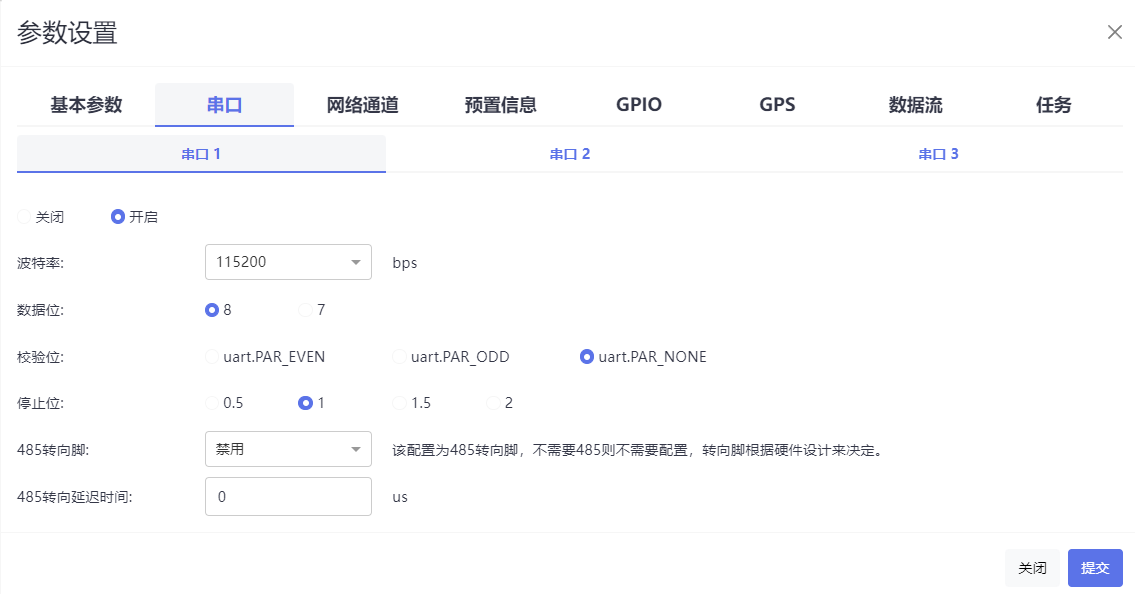

本次功能展示统一使用该串口配置和网络通道配置：

使用串口 1，波特率 115200，默认配置，服务器选择为 tcp 服务器

4.1 APN 设置

1.功能解释：主要是针对专网卡客户的配置功能，专网卡一般分为两种情况，第一种情况是客户只能从串口配置，第二种情况是客户可以先插公网卡通过网页配置获取 APN 配置，然后再插入专网卡。下面讲解下如何对这两种方式进行操作。

2.举例：

串口配置命令：config,A,apn 名称,用户名,密码，串口的波特率默认是 115200,8 位停止位,无校验,1 位停止位，其中 config,A 为固定格式，apn 名称为必填

如果用户名和密码为空，用 nil 补充，例如：config,A,aaa,nil,nil 这个配置 apn 名称为 aaa，用户名密码为空

如果用户名密码存在，则填写正常的用户名和密码，例如：config,A,aaa,user,password 这个配置 apn 名称为 aaa,用户名为 user,密码为 password

串口配置需要注意的是：如果串口进行了配置，模块会进出飞行模式，然后配置 apn，重启模块之后，会按照串口的 apn 设置联网，此时，网页端也需要填写相对应的 APN 名称，用户名，密码，来获取配置。

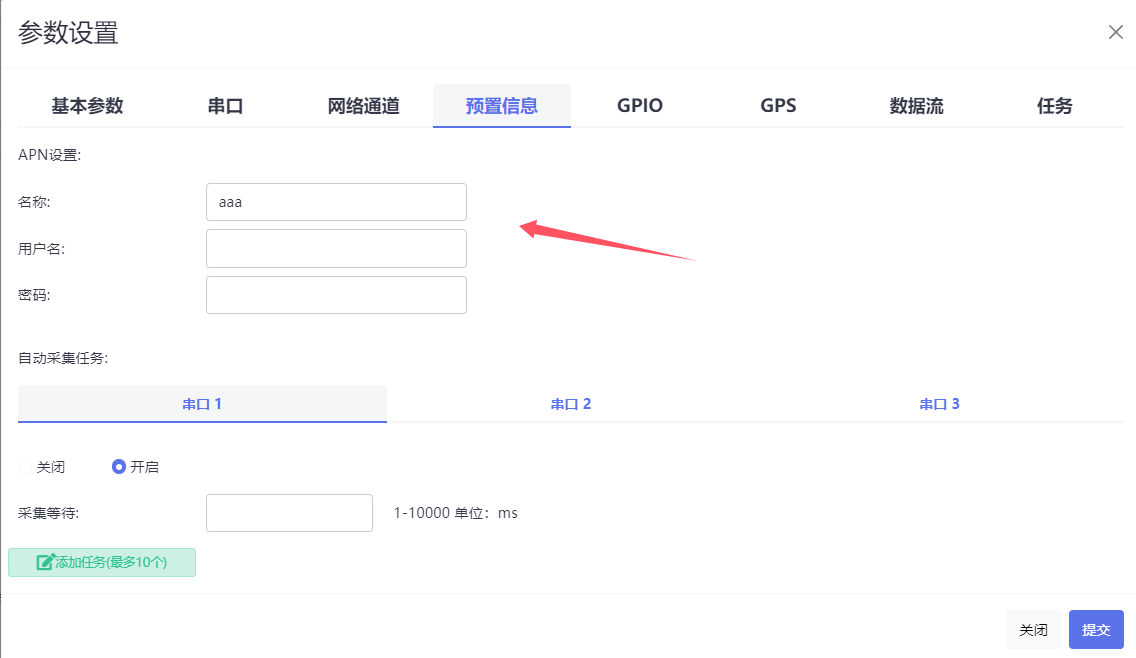

网页端获取配置：需要填写 apn 名称，用户名和密码，用户名和密码没有则可以不填，需要注意的是，专网卡在第一次没有配置 apn 的时候连不了网，访问不了 dtu 配置平台，此时如果没办法从串口配置，只能从网页配置的话，只能插入公网卡，获取 APN 的配置，然后插入专网卡，进行后续的联网和连接服务器。

iRTU 配置平台的白名单地址为：iot.openluat.com

4.2 自动采集任务

1.功能解释：该功能主要是做一个循环性的往串口发数据，主要针对的是传感器设备，主动往传感器发送 HEX 值，然后获取传感器值，然后发送到服务器上面。

2.举例：

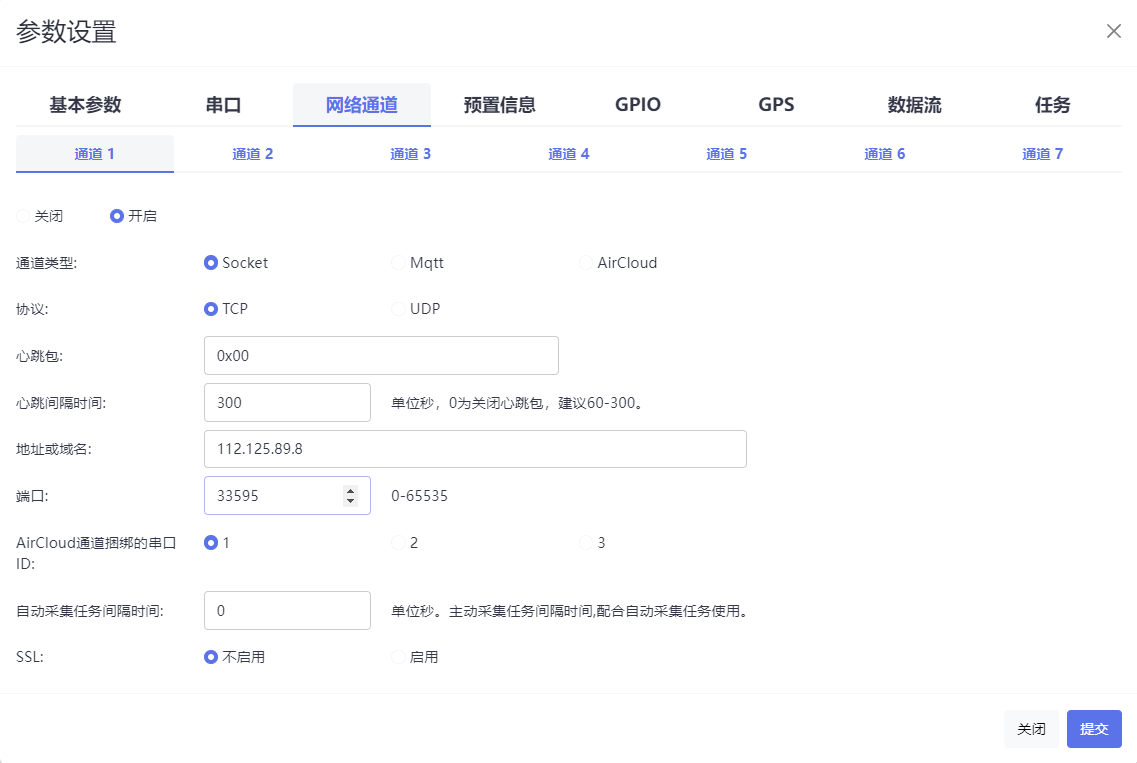

本次测试主要是搭配 TCP 使用，配置如下，自动任务采集这边设置的 10 秒，也就是 10 秒进行一次自动采集任务，需要注意的是，该功能在连接服务器之后，会主动先发送一次自动任务采集，然后按照设置的间隔秒数进行循环，比如当前设置的 10 秒，开机连接服务器之后，会先进行一次自动任务采集，等待下一个 10 秒再去进行自动任务采集：

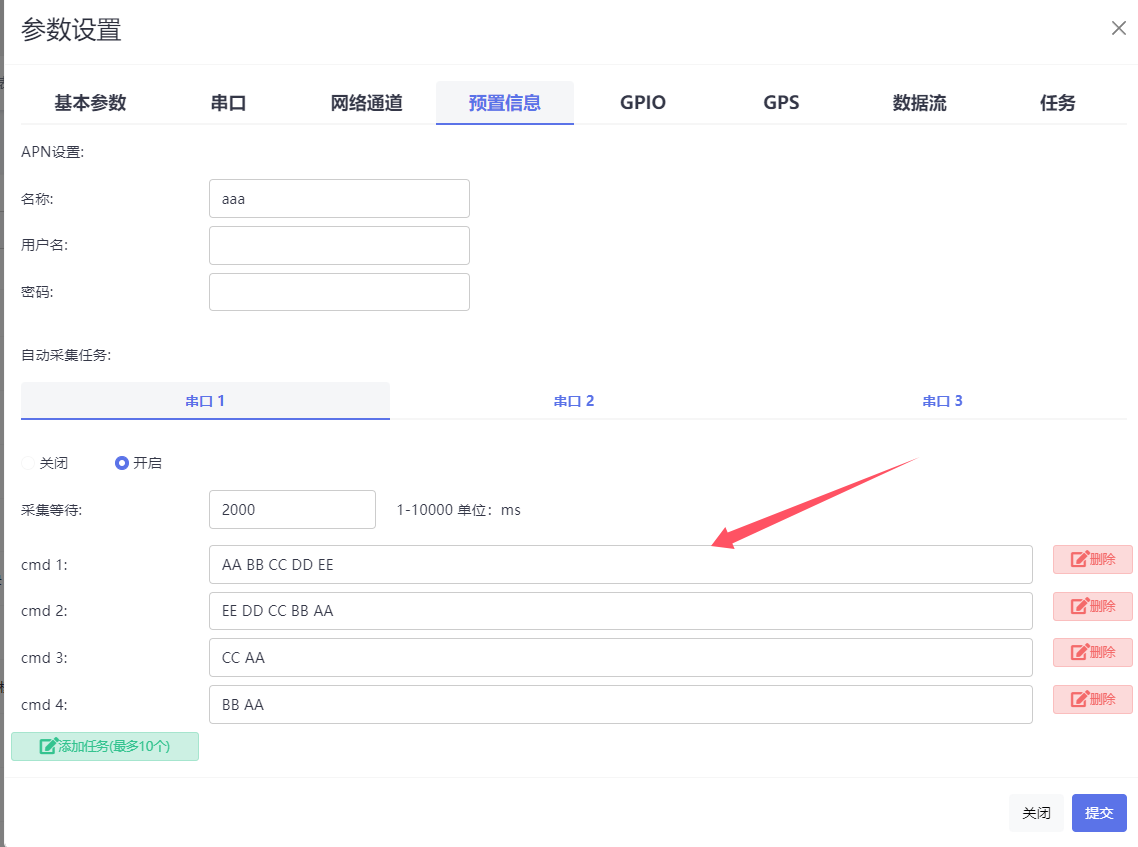

预置信息的配置为，这个里面的采集等待 2000ms 的意思为，在执行每个采集命令的间隔是 2000ms，这个值可以根据自己的需求设置，但是需要注意的是所有指令的间隔时间加起来，不能比网络通道的自动采集任务间隔时间长，例如网络通道的时间是 10 秒，采集等待的时间是 2 秒，那么指令就不能大于 5 条，串口的选择可以选择发送命令的串口号，当前可选择的串口为串口 1，串口 2，串口 3，这个需要和网络通道捆绑的串口 ID 需要一直，即自动采集任务发送数据，串口返回数据，模块接收数据，需要串口一致：

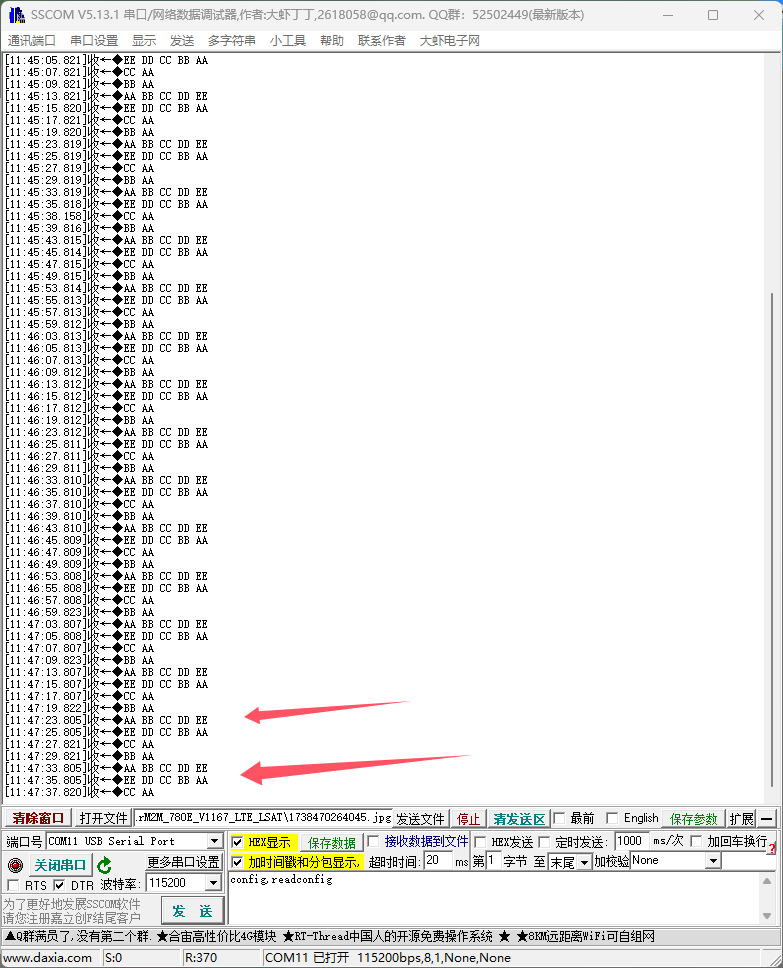

串口的示例：

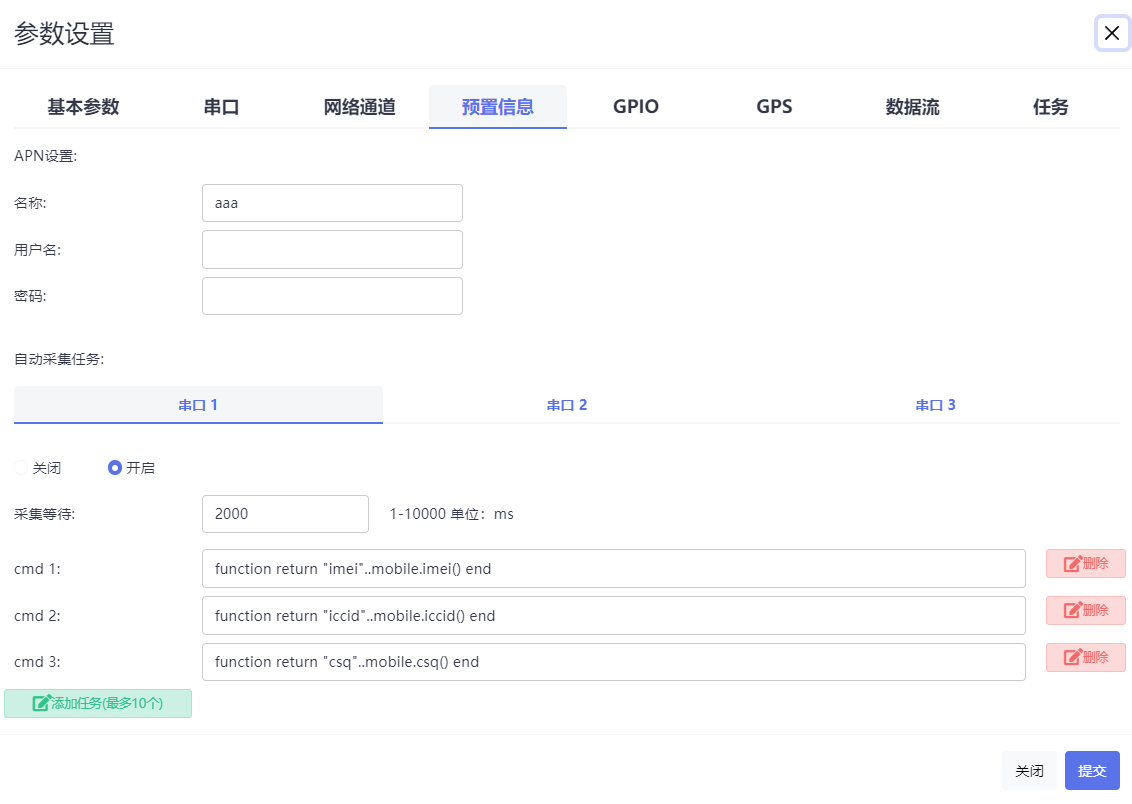

cmd 命令里面默认填写的值是 16 进制数据，当然也可以自定义编程:

1.函数需要用 function 开头，用 end 结尾,用来区别 HEX 指令。

2.函数结尾 return 返回的数据会被发往用户配置的服务器，用户可以自定义通信报文协议。

3.如果函数需要写入数据到串口，直接调在函数调用 uart.write 类似的 API

--命令1，发送IMEI
function return "imei"..mobile.imei() end
--命令2，发送ICCID
function return "iccid"..mobile.iccid() end
--命令3，发送csq
function return "csq"..mobile.csq() end

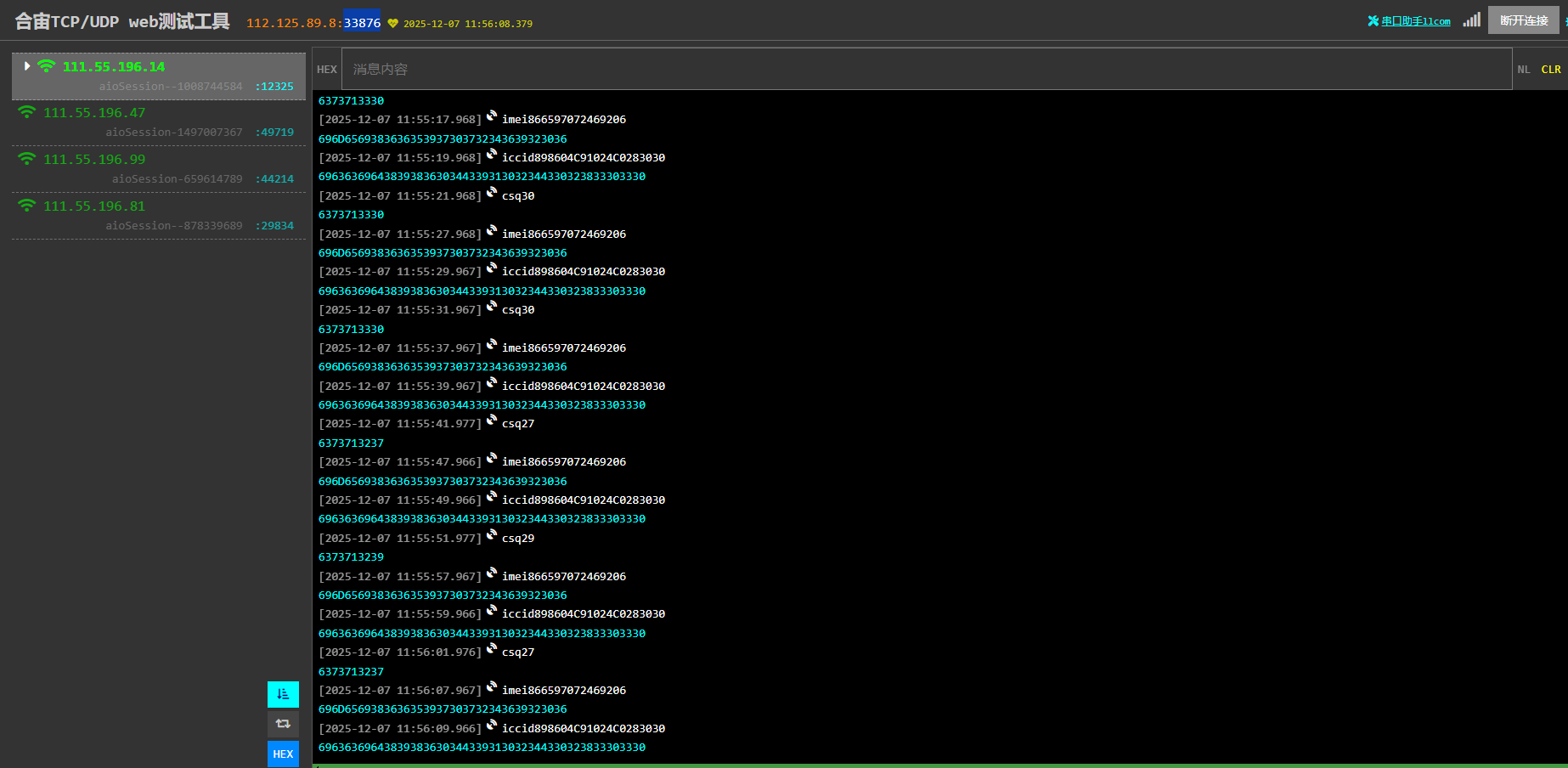

服务器收到的数据：

五、总结

本文演示如何在 Air780EHM 核心板上面，用 irtu 固件，展示预置信息的 APN 设置和自动采集任务功能
