一、演示功能概述

本篇文档主要是讲解了 iRTU 的参数设置的网络通道里面的 Socket，主要功能包含 TCP 和 UDP 的选择，心跳包，心跳间隔时间，地址或域名，端口号，TCP 通道捆绑的串口 ID，自动采集任务间隔时间，SSL。

二、准备硬件环境

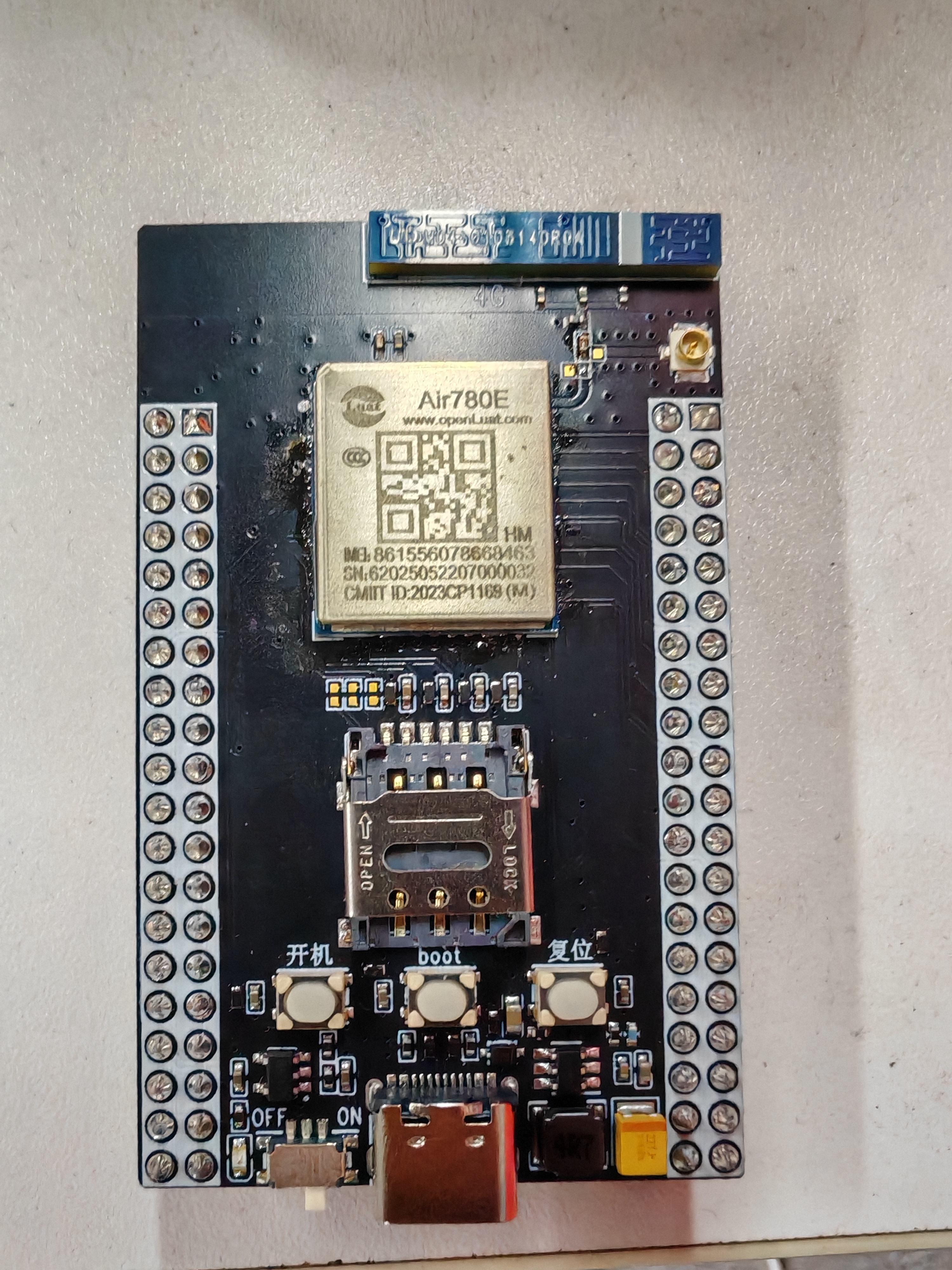

准备一块 Air780EHM 核心板：点击购买

三、准备软件环境

1.烧录工具：Luatools 工具

2.Air780EHM 烧录需要的 irtu 固件：固件版本

3.tcp 服务器测试地址：https://iot.luatos.com/#/page6/netlab。详细使用说明参考：合宙 TCP/UDP web 测试工具使用说明

四、功能选项讲解

本次功能展示统一使用该串口配置和网络通道配置：

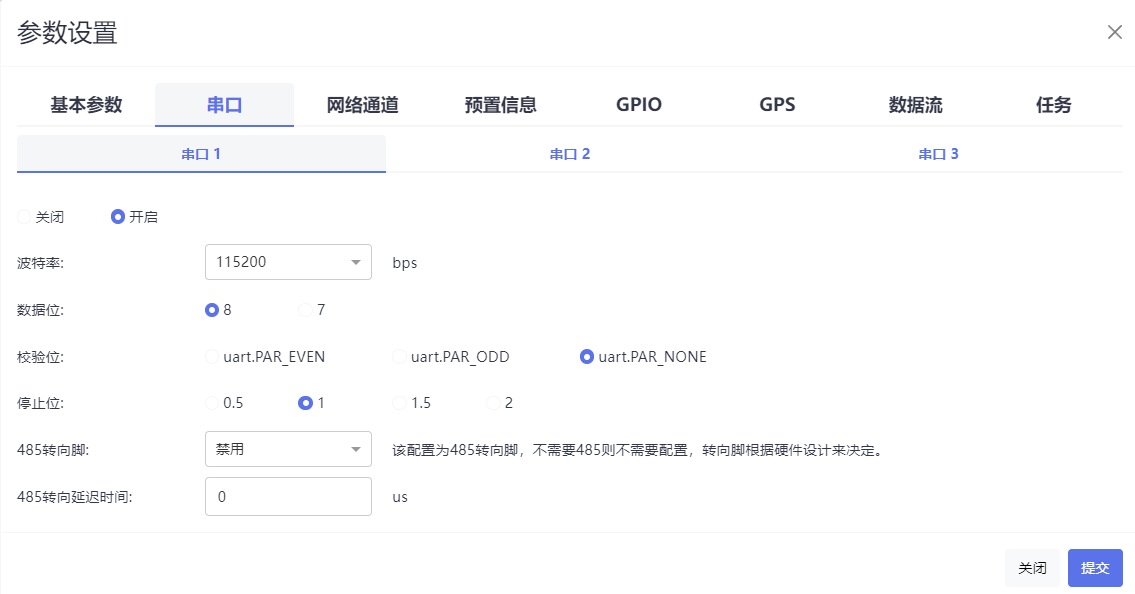

使用串口 1，波特率 115200，默认配置，服务器选择为 tcp 服务器

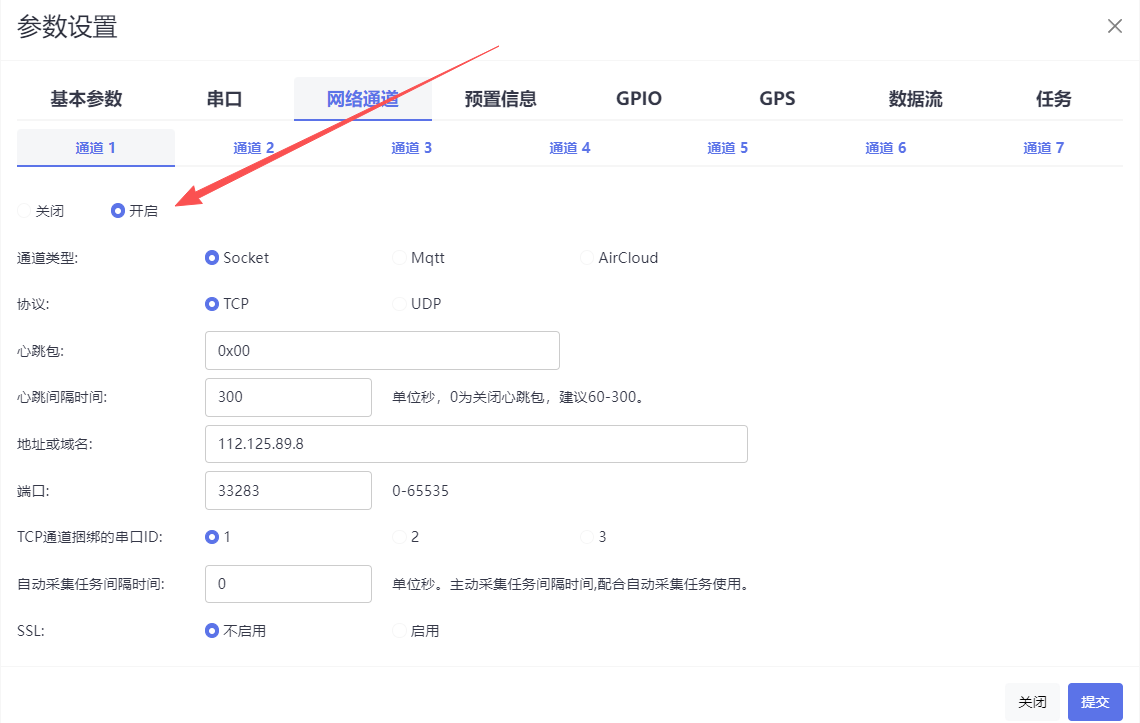

4.1 通道的开启和关闭

1.功能解释：关闭：不开启网络通道配置，无法进行服务器连接。开启：开启服务器通道配置

2.举例：

可以使用 7 个网络通道，点击开启即可配置

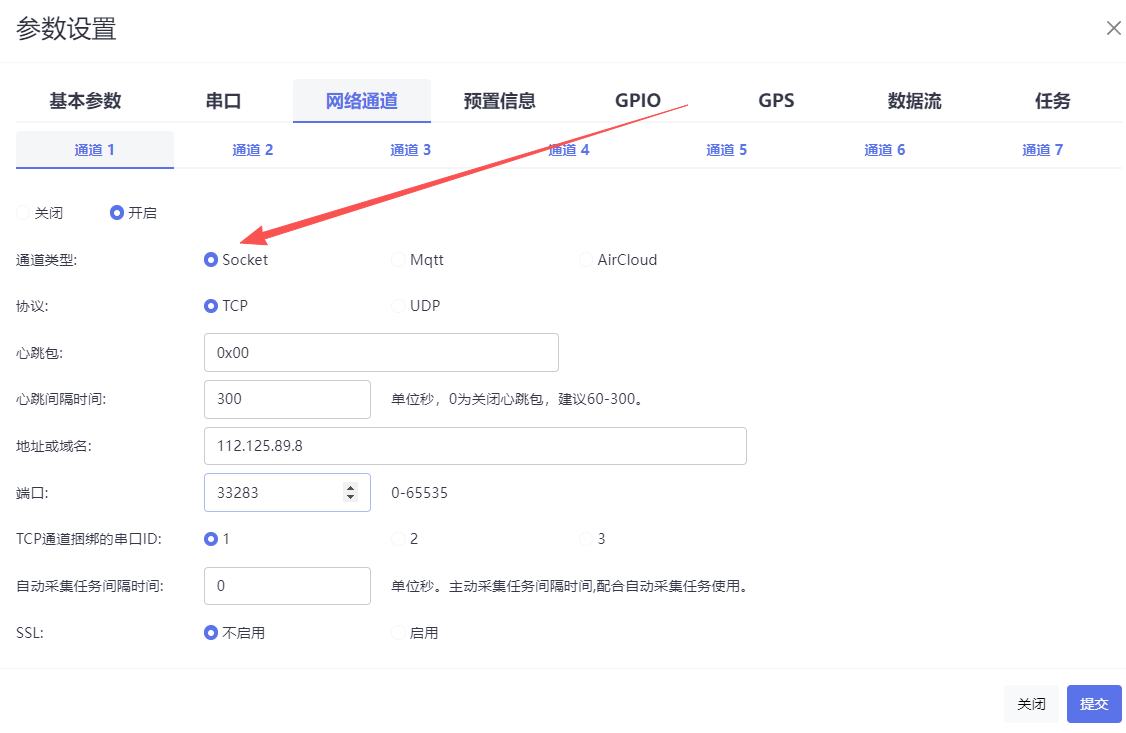

4.2 通道类型

1.功能解释：Socket：配置 Socket，Mqtt：配置 Mqtt，AirCloud：配置 AirCloud

2.举例：

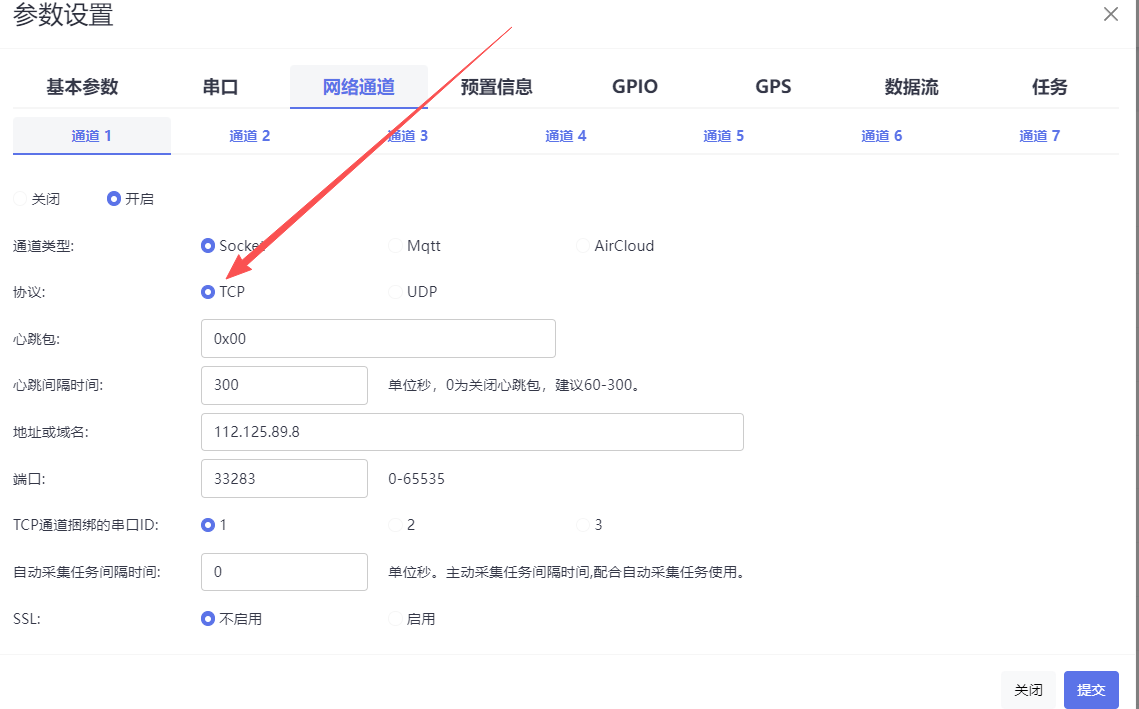

4.3 协议

1.功能解释：TCP：配置 TCP 协议。UDP：配置 UDP 协议

2.举例：

4.4 心跳包

1.功能解释：TCP 的心跳包机制就像是通信双方定期互发“我还活着”的信号，通过定时收发一个小数据包来确认连接是否有效，防止长时间无数据交互时连接被中断，默认发送的内容是 0x00，可以改变发送内容，和首包数据一样，可以自定义编程。

2.举例：

16 进制 0x00

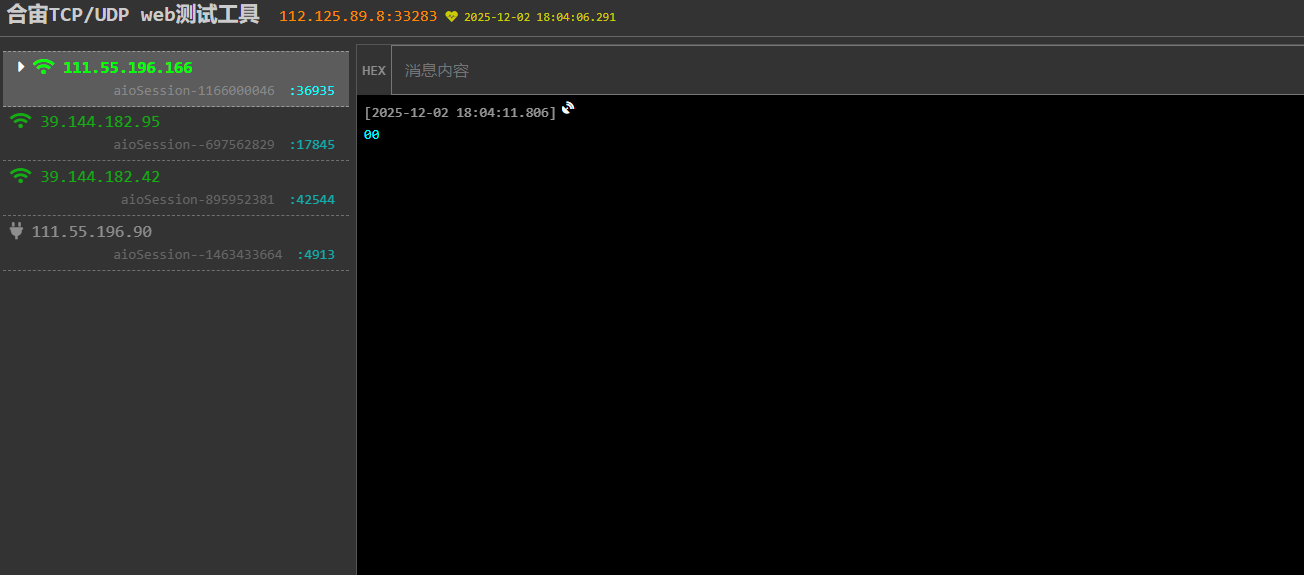

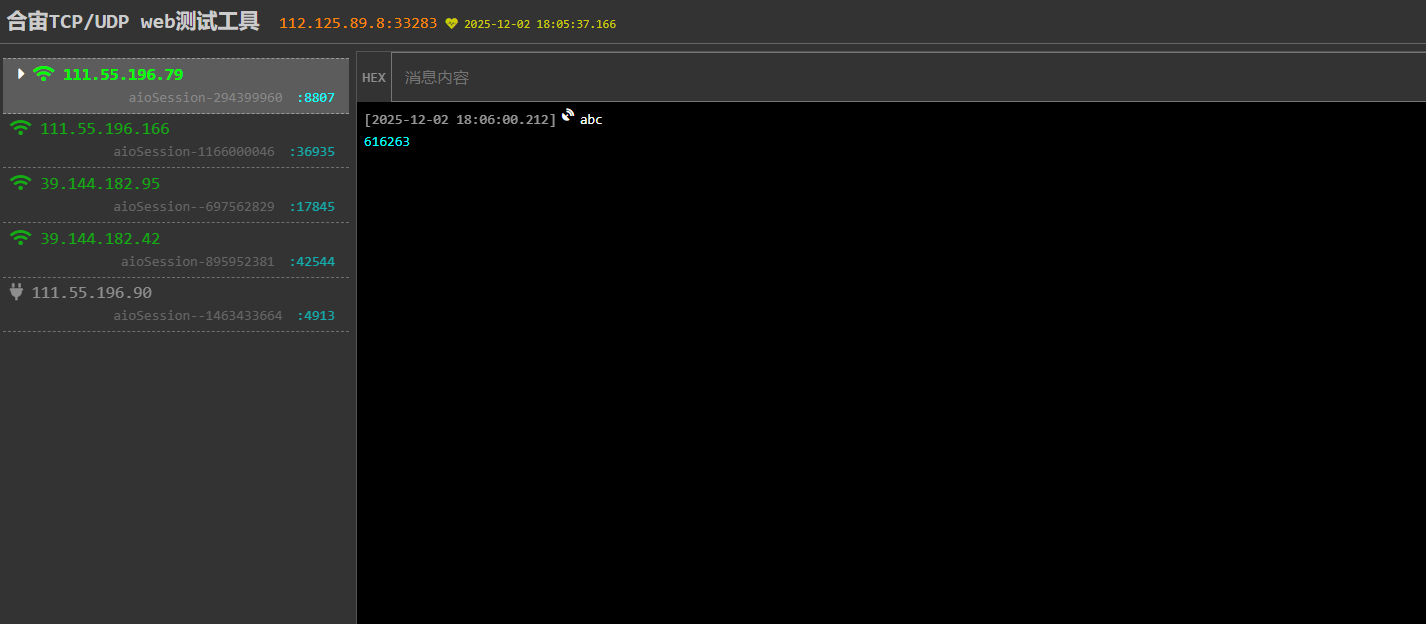

服务器收到的心跳数据：

字符串数据：

服务器收到的心跳数据：

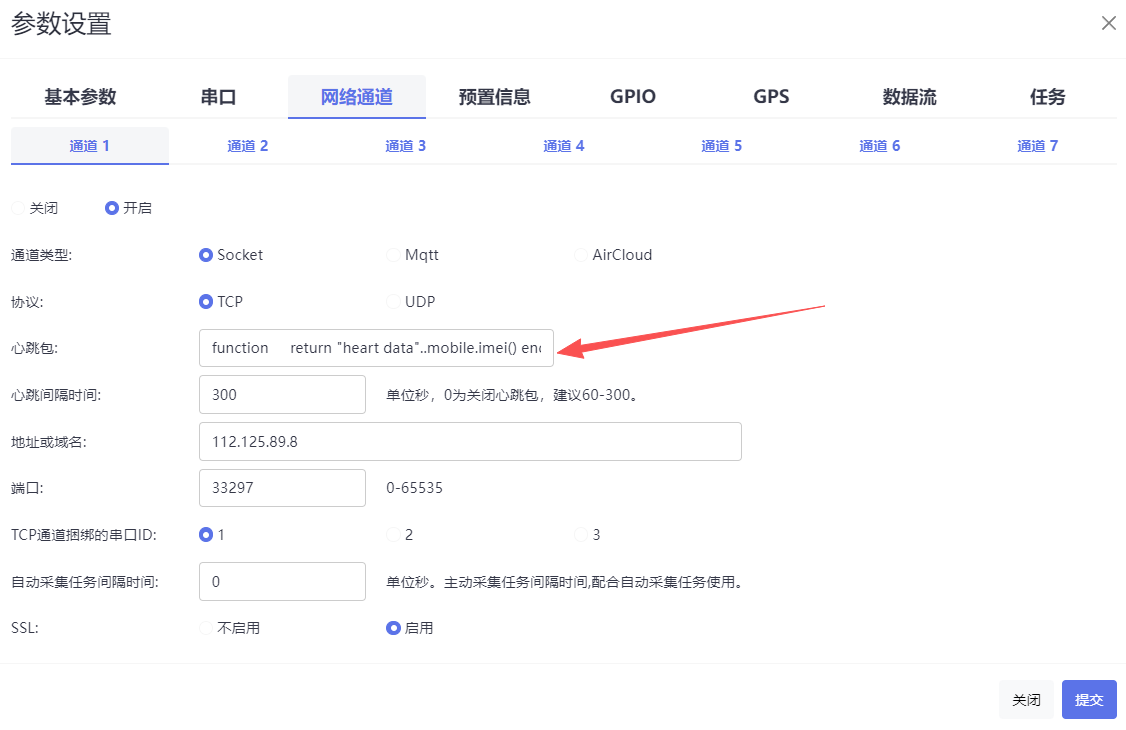

自定义编程内容

function end 为固定格式，return 为返回内容，这些是必填的内容，一定要 return 返回数据才可以。

--其中function end为固定格式，return为返回内容，然后其他和写lua函数是一样的，在里面写逻辑即可。
function
    return "heart data"..mobile.imei()
end

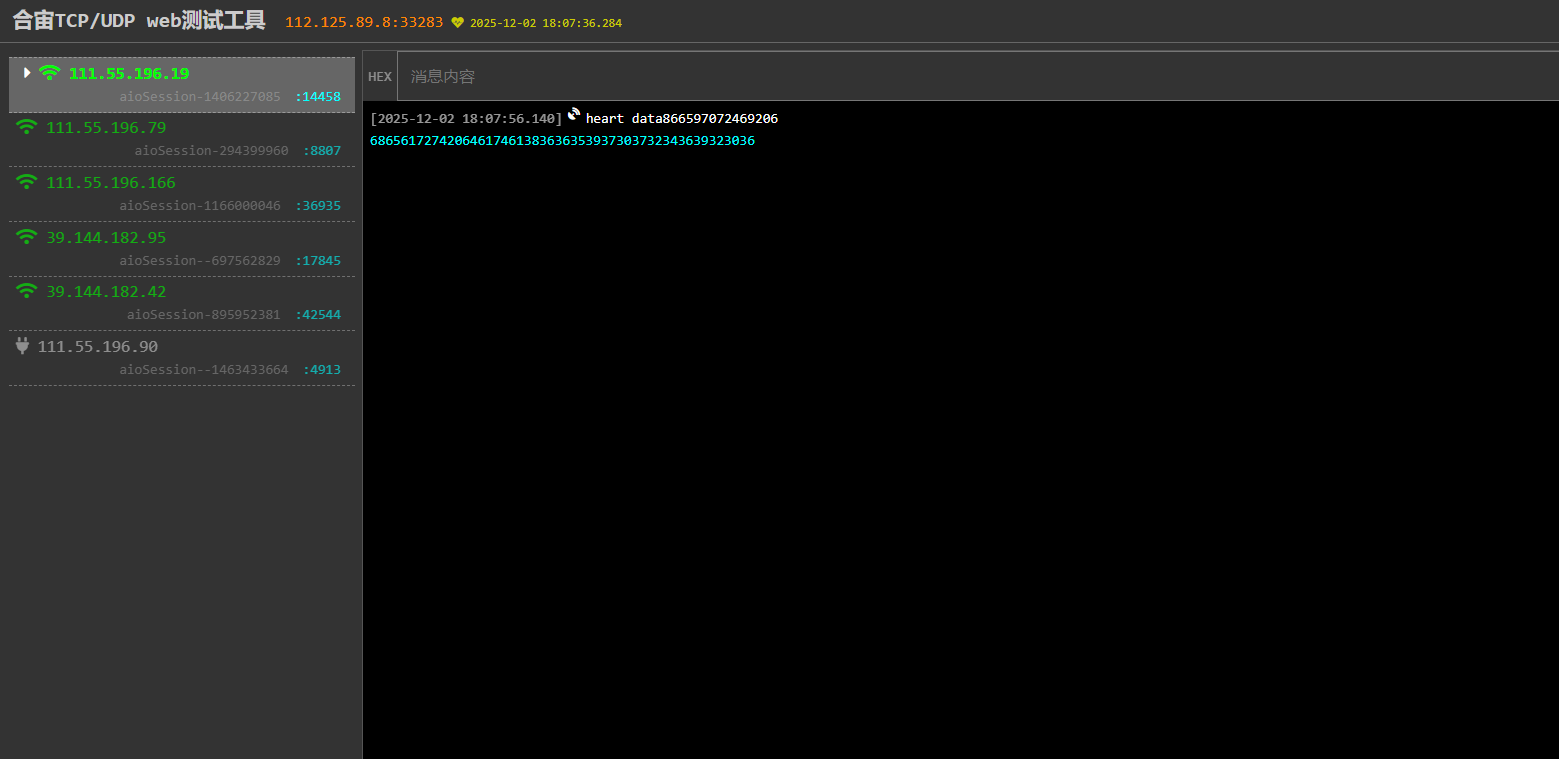

服务器收到的心跳数据：

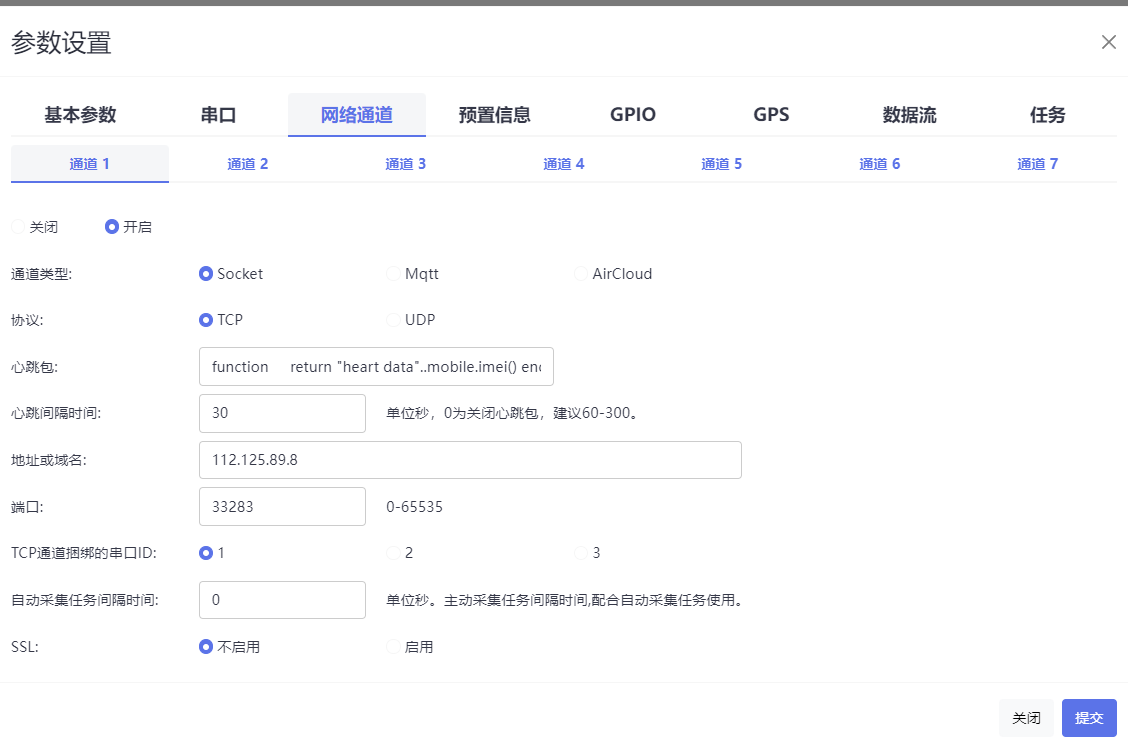

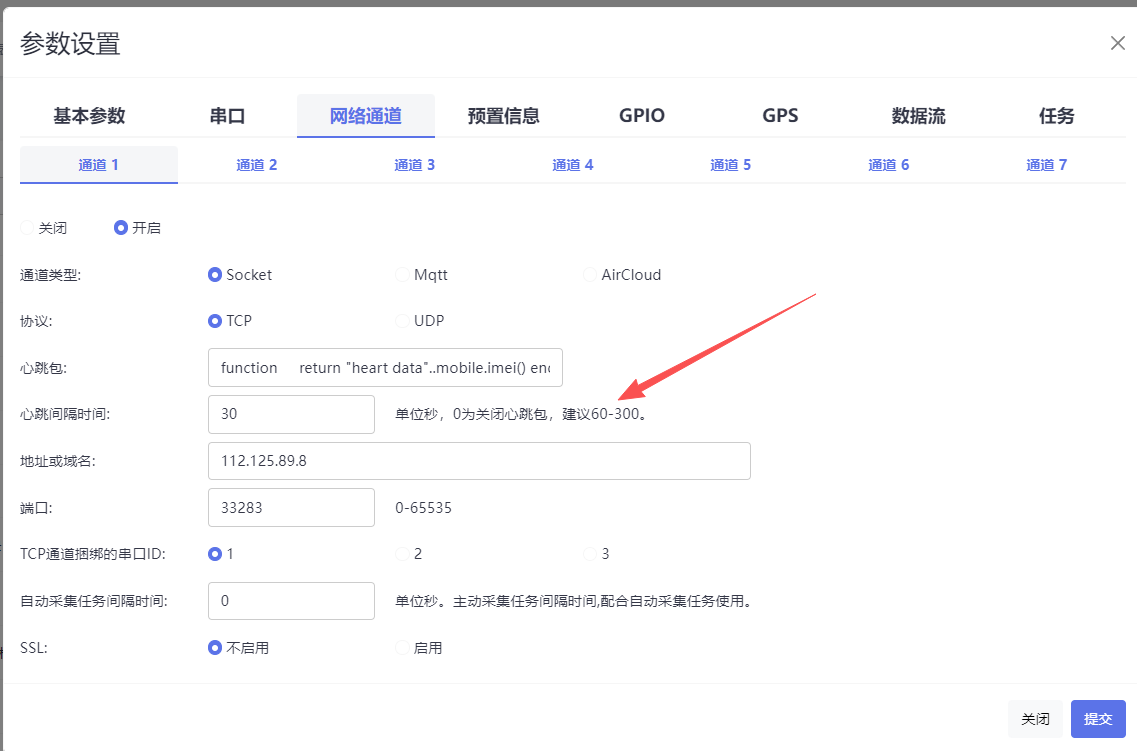

4.5 心跳间隔时间

1.功能解释：TCP 的心跳包机制就像是通信双方定期互发“我还活着”的信号，通过定时收发一个小数据包来确认连接是否有效，防止长时间无数据交互时连接被中断，默认时间是 300 秒。

2.举例：

4.6 地址和域名

1.功能解释：socket 的域名或者 ip 地址

2.举例：

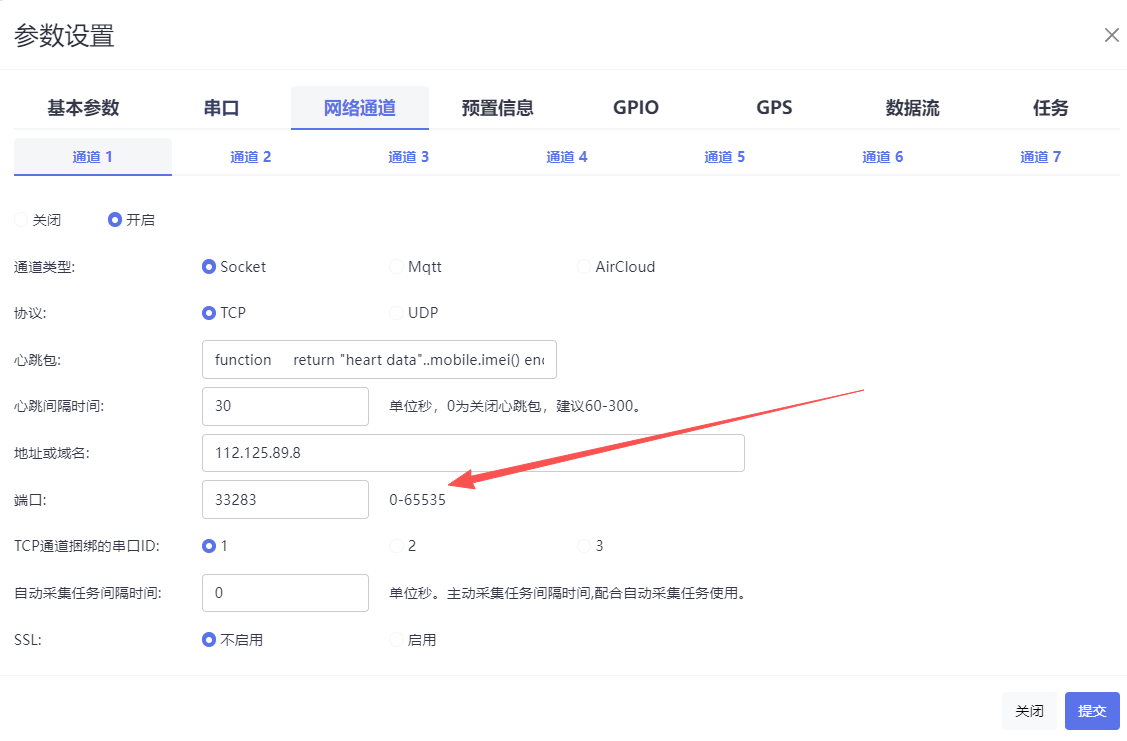

4.7 端口

1.功能解释：socket 的端口号

2.举例：

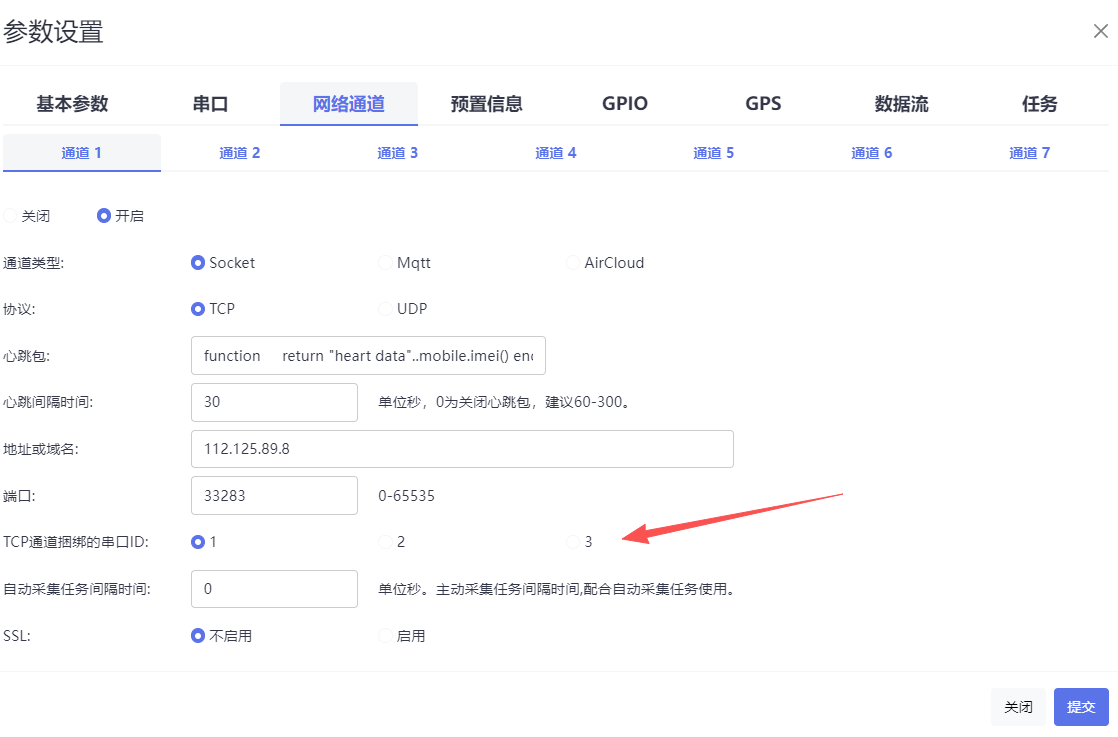

4.8 TCP 通道捆绑的串口 ID

1.功能解释：进行数据传输的串口号，根据在串口配置的内容进行选择，1：串口 1,2：串口 2,3：串口 3

2.举例：

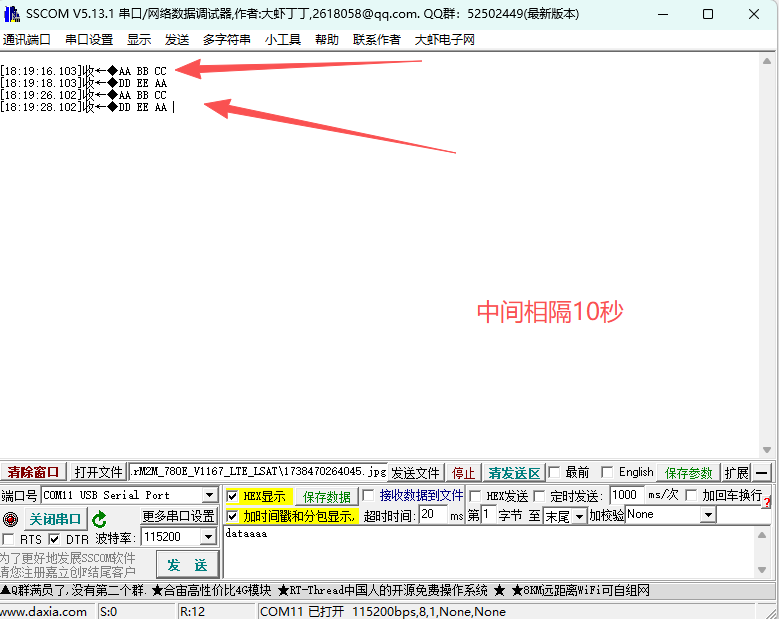

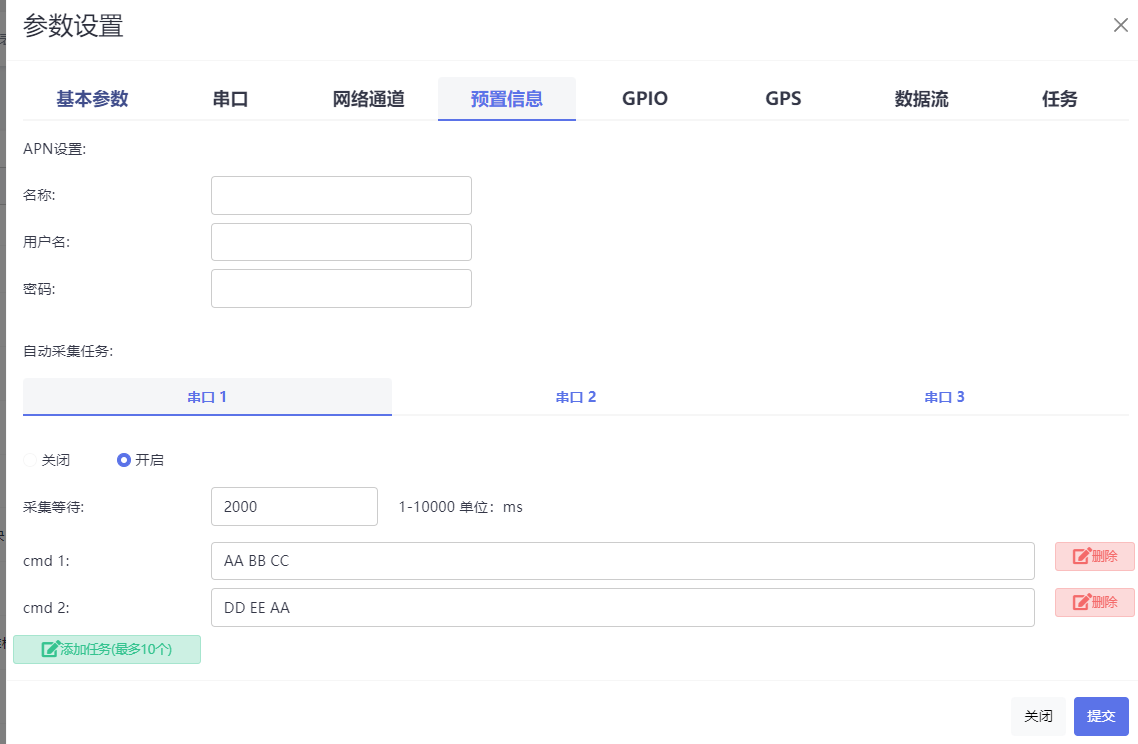

4.9 自动采集任务间隔时间

1.功能解释：该功能主要是搭配预置信息里面的自动采集任务使用，填写的时间是进行一轮数据采集的时间

2.举例：

本章节主要是简单讲解一下，后续在自动任务采集里面会详细讲解该功能，只需要记住这里面设置的时间是两次发送消息时间的间隔。

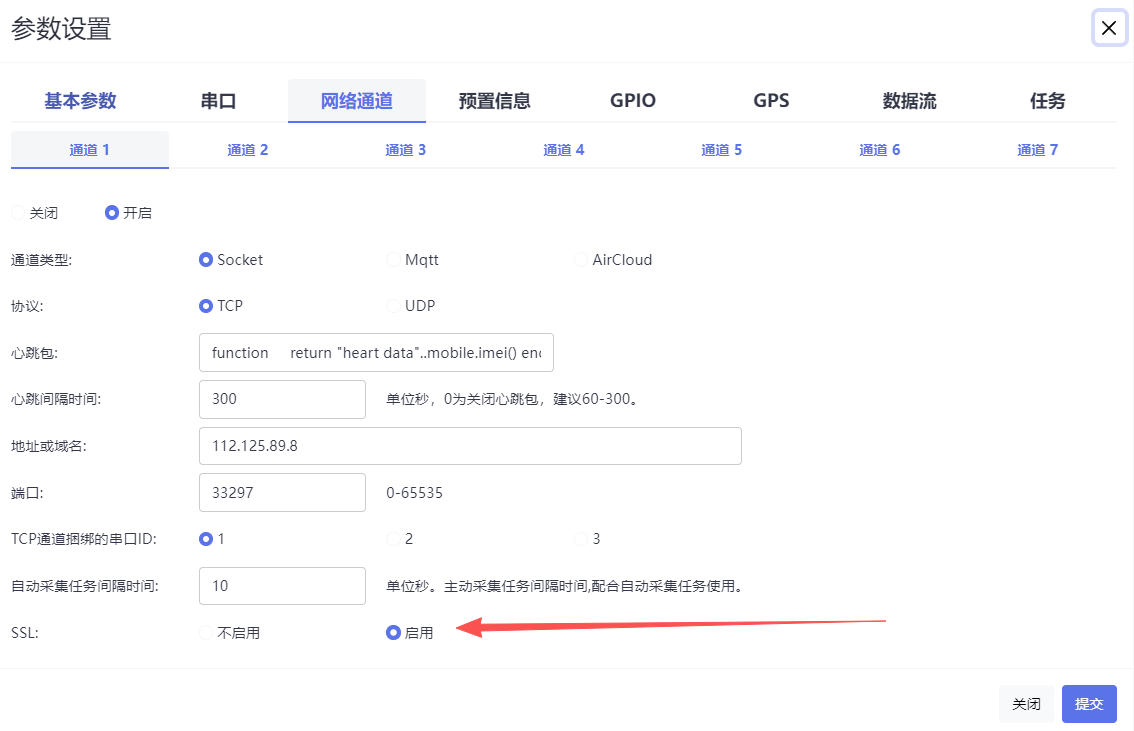

4.10 SSL

1.功能解释：该功能只有 TCP 可选，UDP 不可选，主要是建立 ssl 连接。支持 TLS 1.0/1.1/1.2, DTLS 1.0/1.2, 当前不支持 TLS 1.3；不支持 SSL 3.0, 该协议已经被废弃, 也不安全；支持的加密算法有 RSA, ECC, AES, 3DES, SHA1, SHA256, MD5 等等；启用：开启 ssl,不启用：不开启，默认不启用

2.举例：

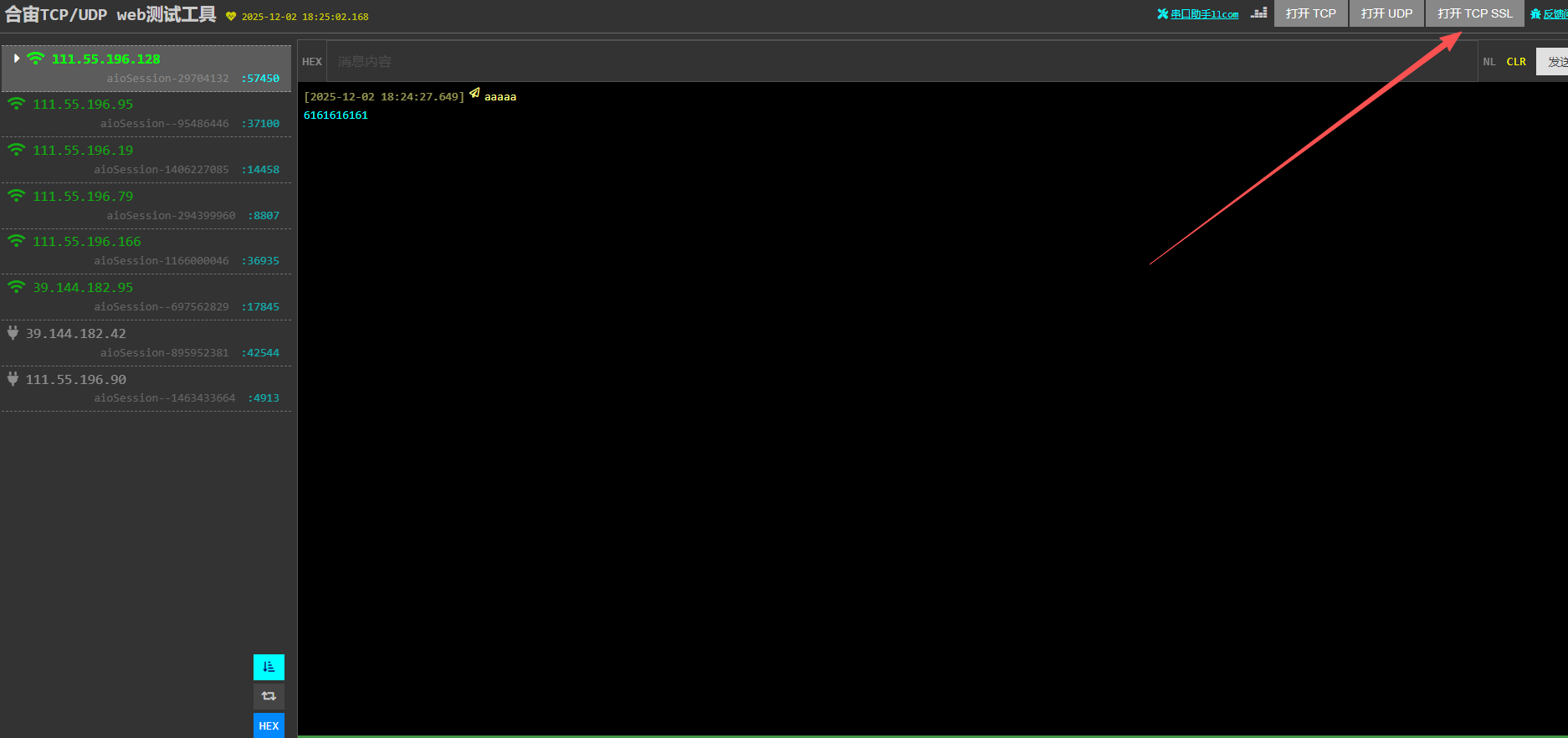

测试网站在这边打开 TCP SSL 选项：

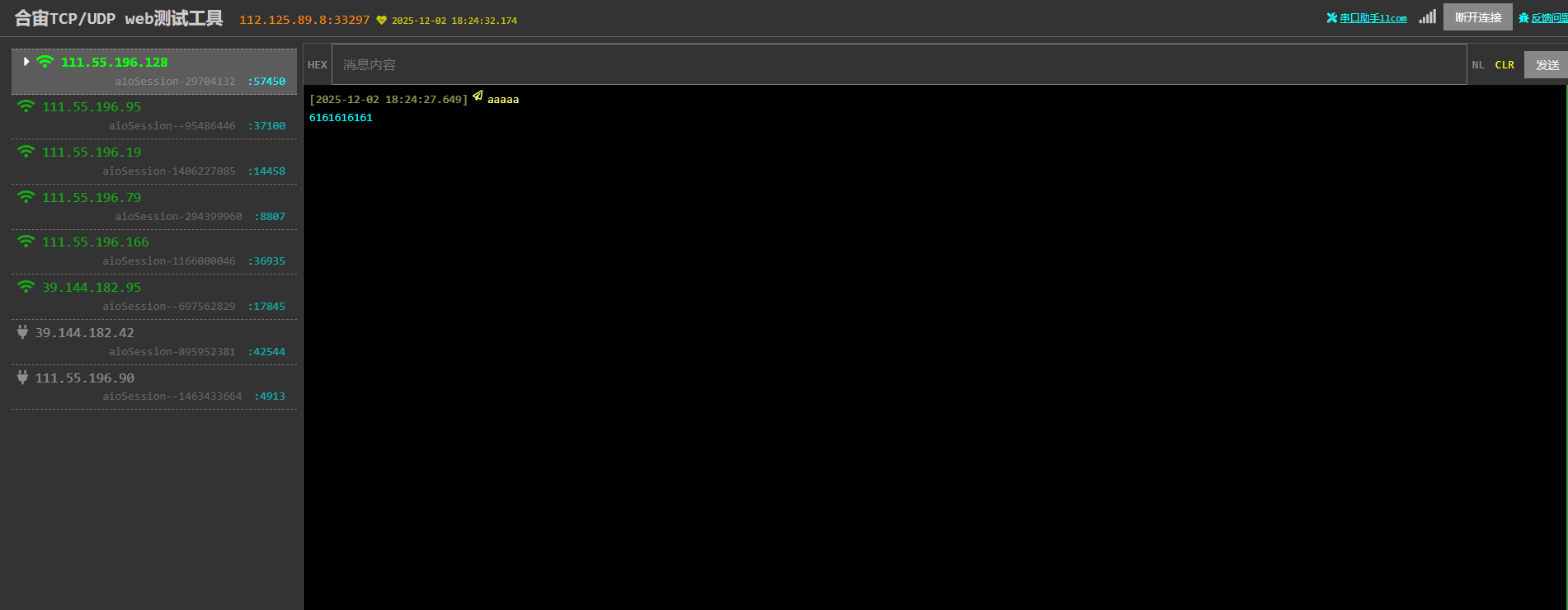

模块连接上服务器进行数据收发

五、总结

本文演示如何在 Air780EHM 核心板上面，用 irtu 固件，展示网络通道的 Socket 配置功能
