10 GNSS定位

作者：李源龙　|　最后修改：2026-04-01

一、演示功能概述

本篇文档主要是讲解了 iRTU 的参数设置的 GNSS 定位功能

二、准备硬件环境

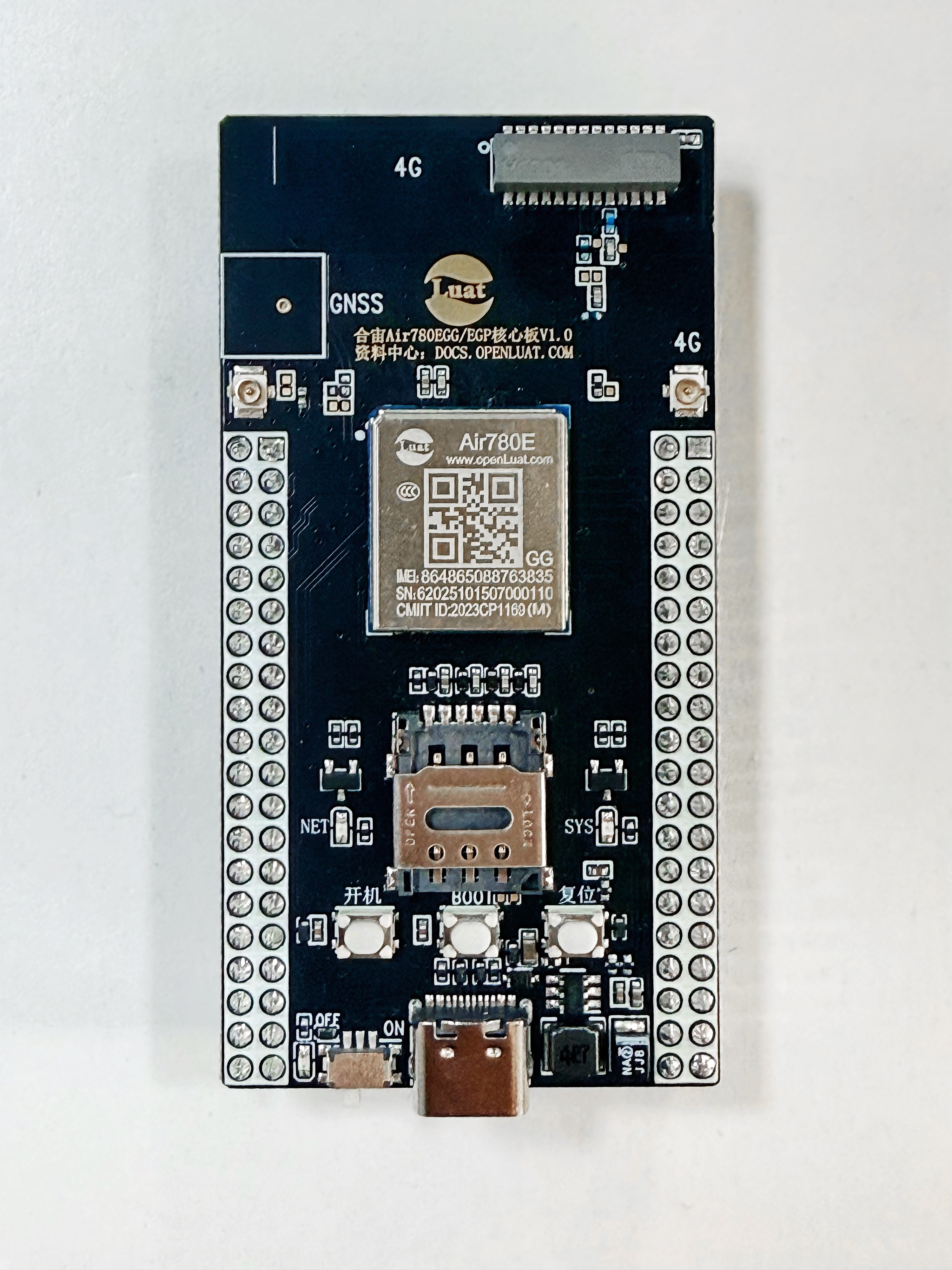

准备一块 Air780EGG 核心板：点击购买

三、准备软件环境

1.烧录工具：Luatools 工具

2.Air780EGG 烧录需要的 irtu 固件：固件版本

3.tcp 服务器测试地址：https://iot.luatos.com/#/page6/netlab。详细使用说明参考：合宙 TCP/UDP web 测试工具使用说明

4.GNSS 纠偏网站：https://docs.openluat.com/file/GPS-Offset.html

四、功能选项讲解

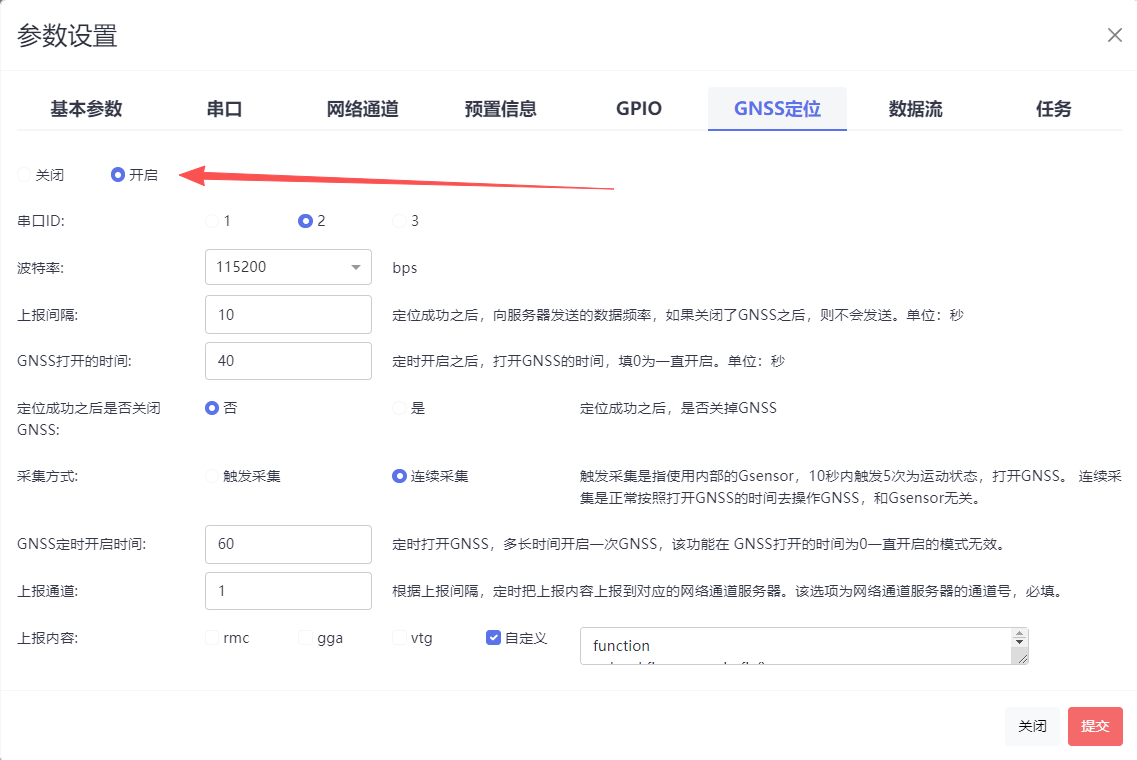

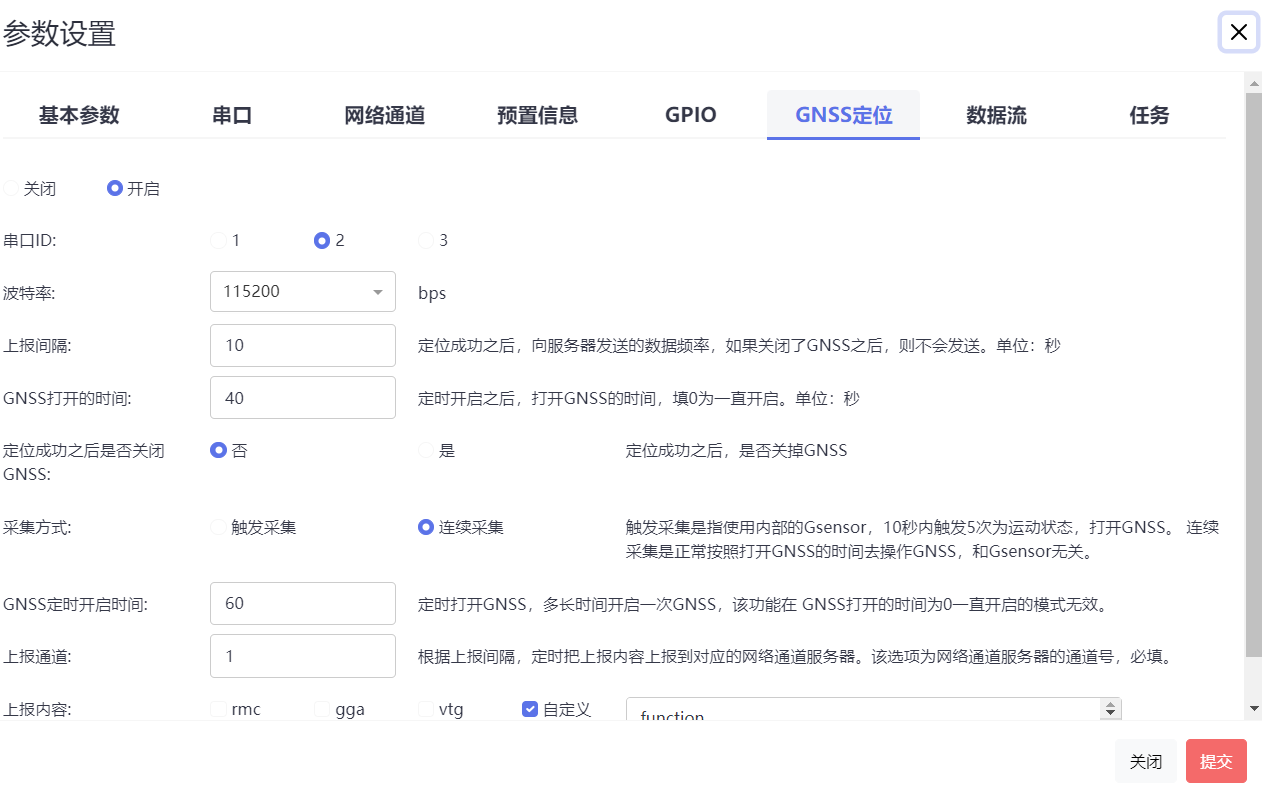

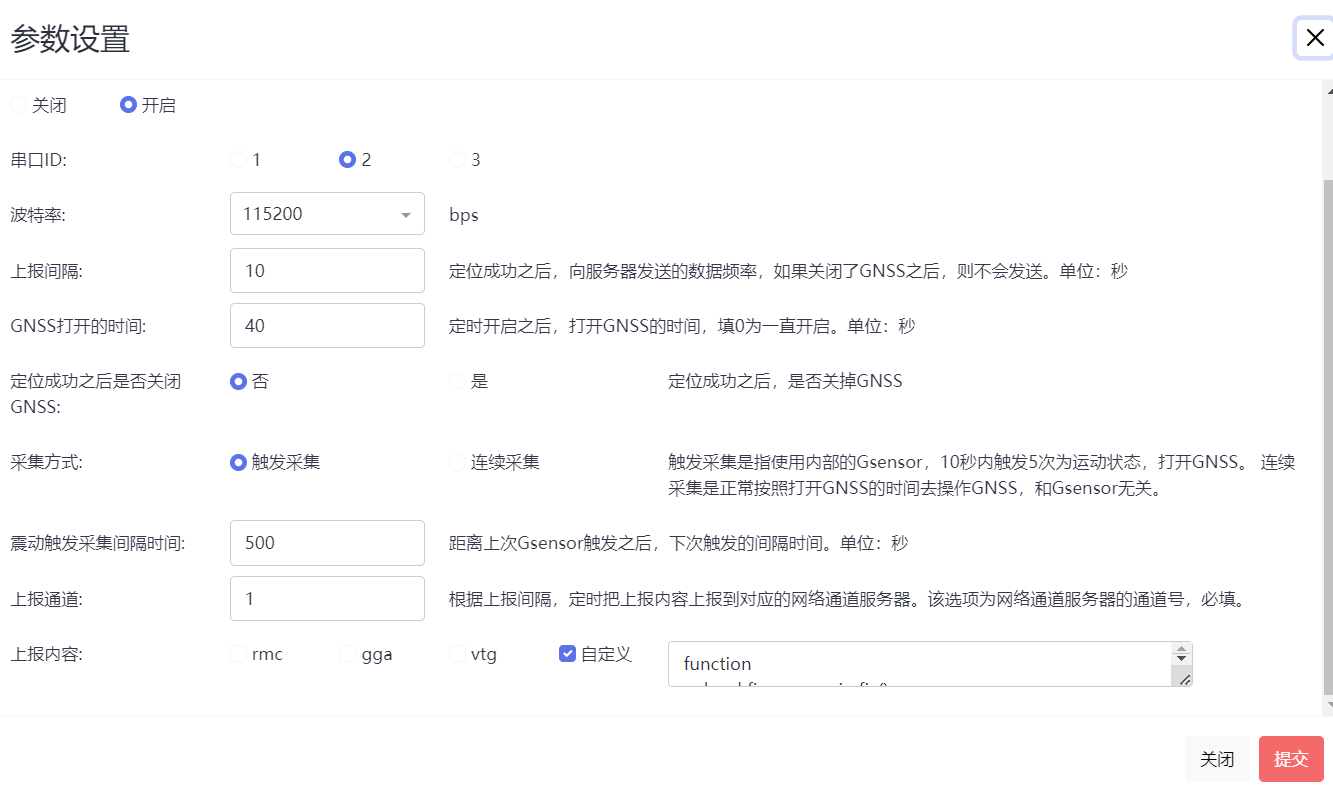

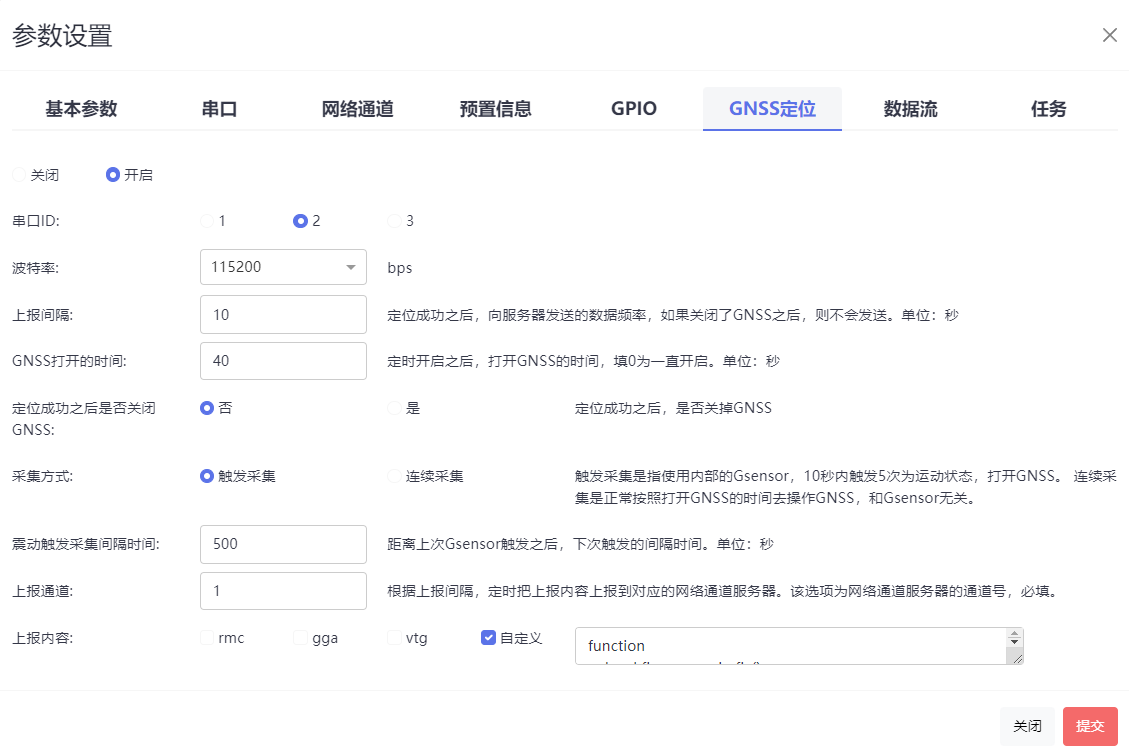

4.1 GNSS 功能的开启和关闭

1.功能解释：主要是开启 GNSS 功能或者是不开启，默认是关闭状态，也就是默认不启动 GNSS

2.举例：

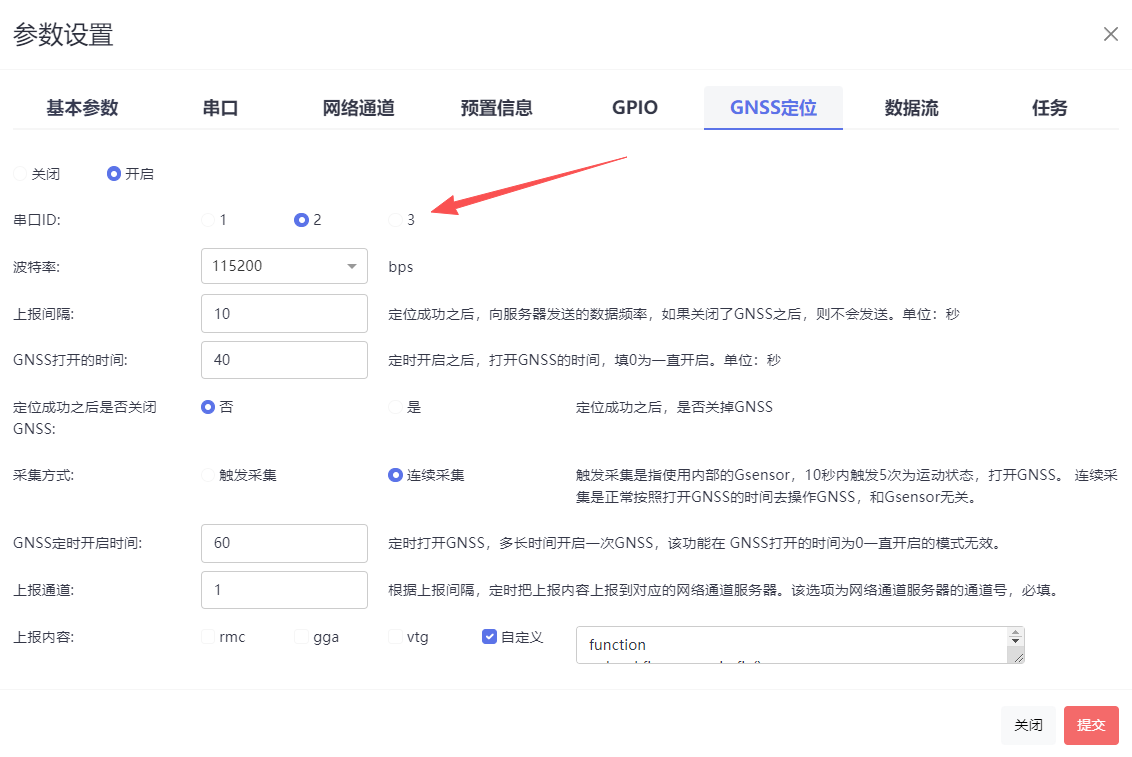

4.2 串口 ID

1.功能解释：GNSS 绑定的串口号 ID，默认串口 2，780EGG 的 GNSS 默认是连接串口 2

2.举例：

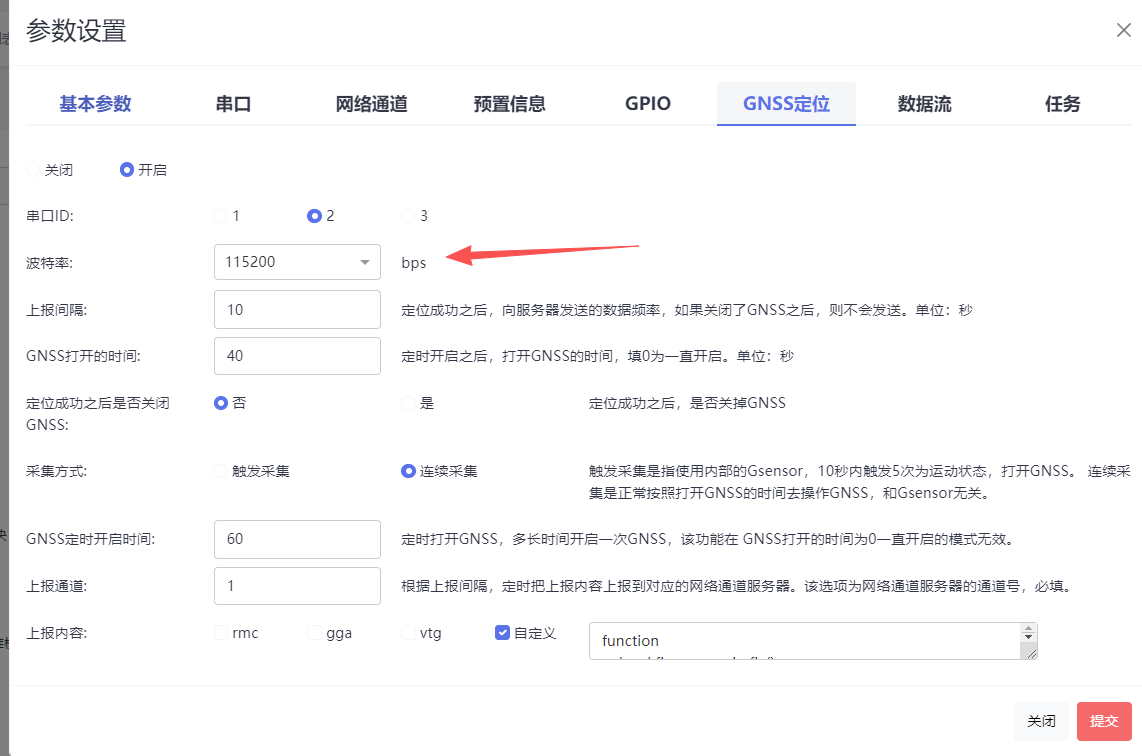

4.3 波特率

1.功能解释：GNSS 绑定的串口波特率，默认 115200，780EGG 的 GNSS 默认波特率是 115200

2.举例：

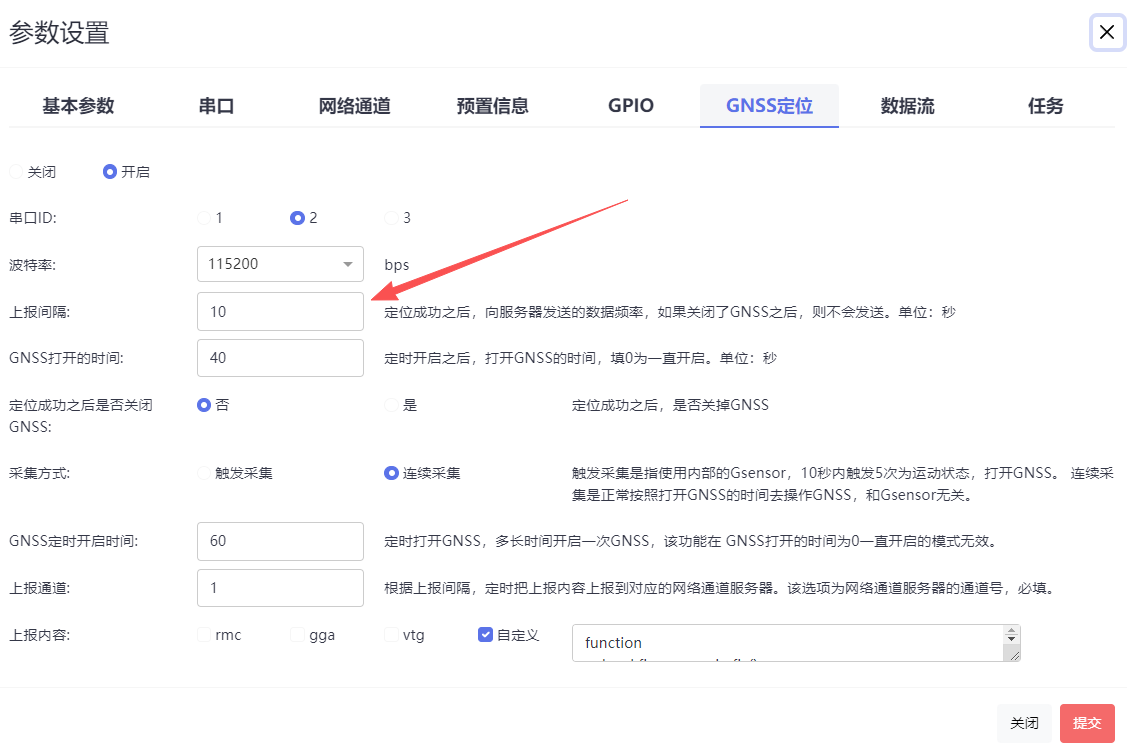

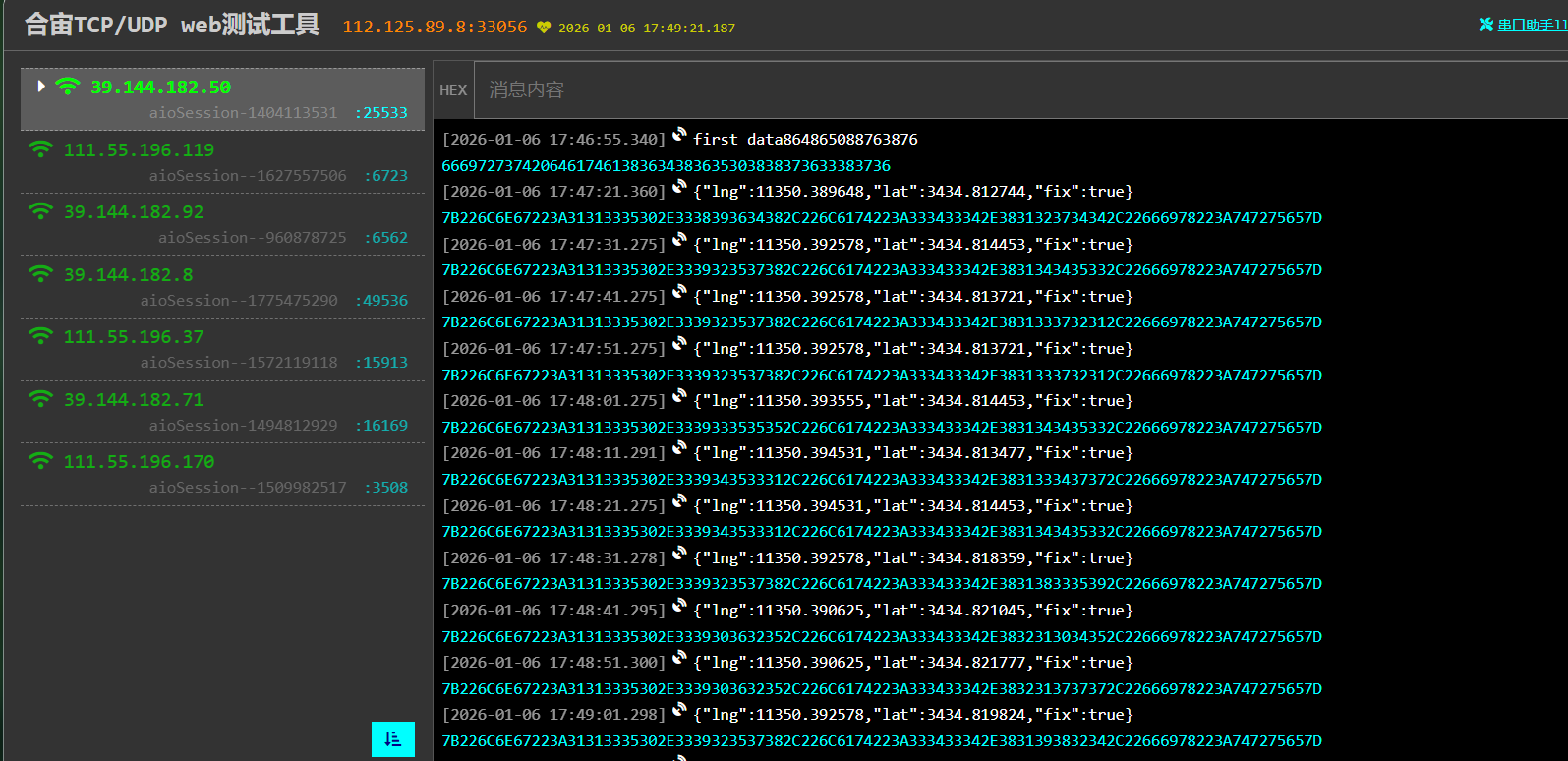

4.4 上报间隔

1.功能解释：定位成功之后，向服务器发送的数据频率，如果关闭了 GNSS 之后，则不会发送。单位：秒，该功能只有在定位成功之后是否关闭 GNSS 为否的时候才会一直上传。如果定位成功之后是否关闭 GNSS 为是的话，会发送定位消息，然后关掉 GNSS，就没办法一直上传到服务器了。默认 5 秒上报一次

2.举例：

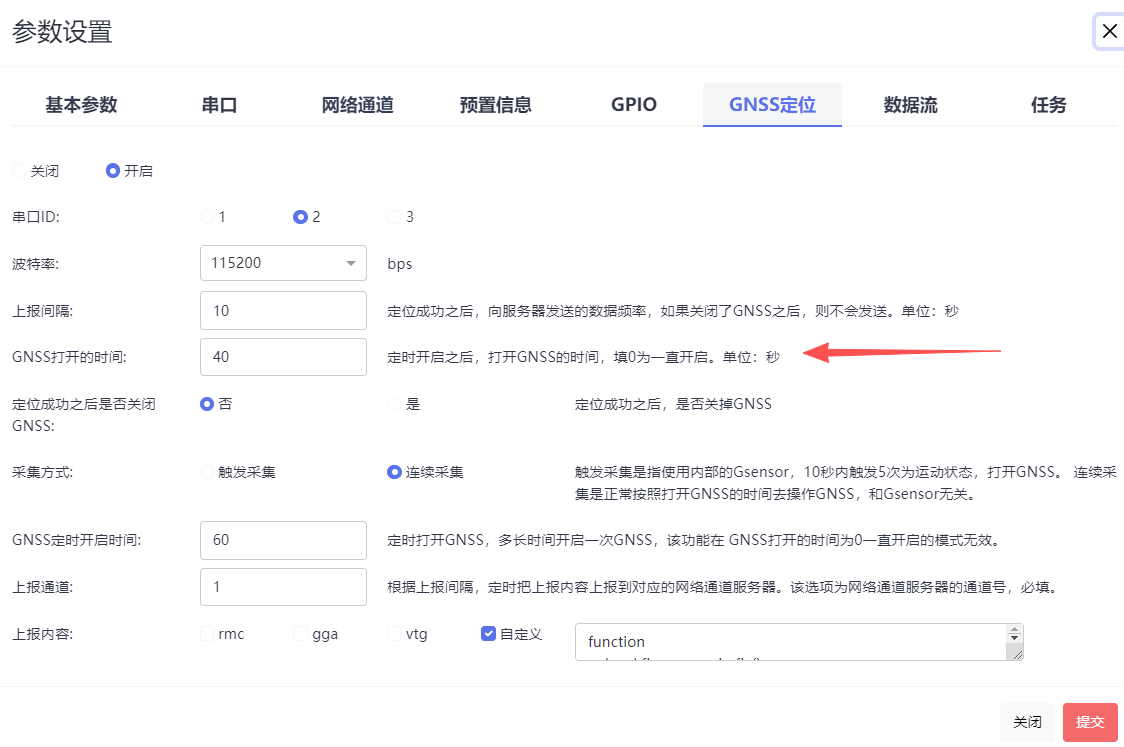

4.5 GNSS 打开的时间

1.功能解释：GNSS 打开的时间，填 0 的话为一直开启，单位：秒。如果为一直开启的状态，定位成功之后是否关闭 GNSS 选项和 GNSS 定时开启时间功能都不能使用。默认值 0

2.举例：

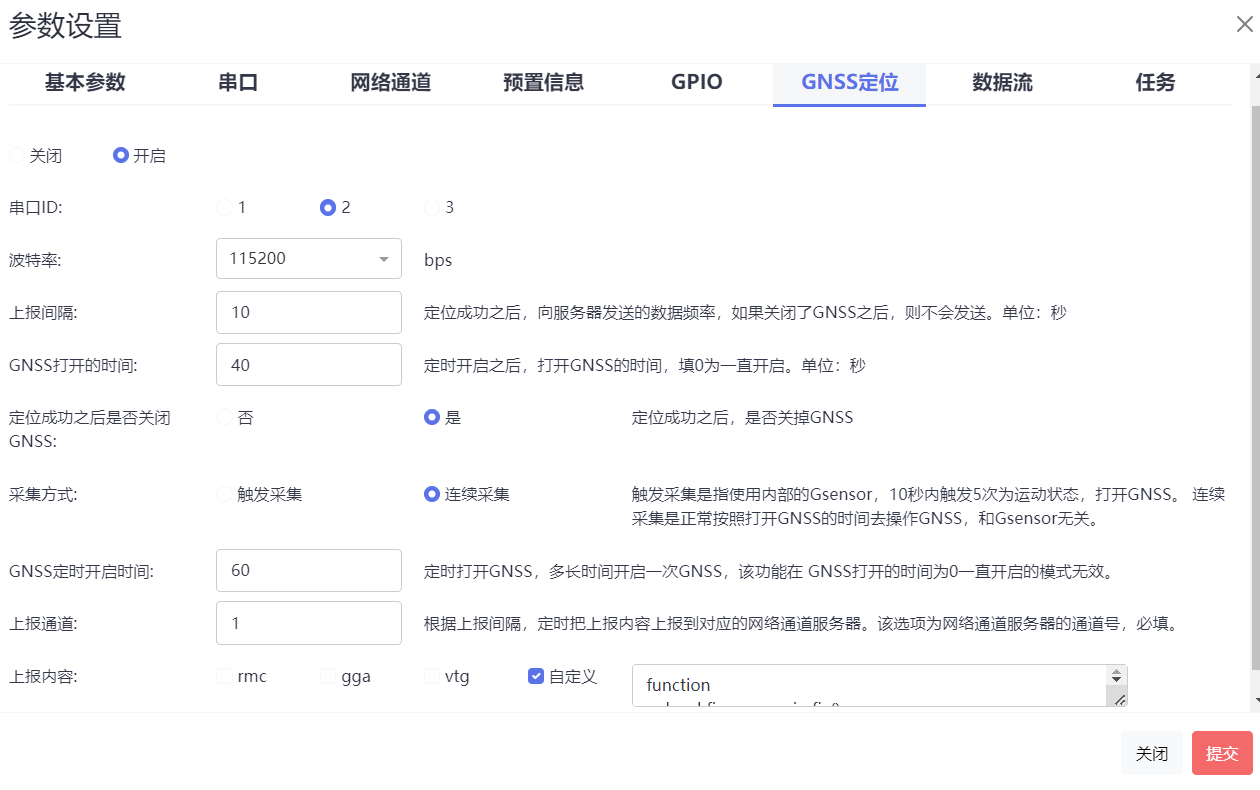

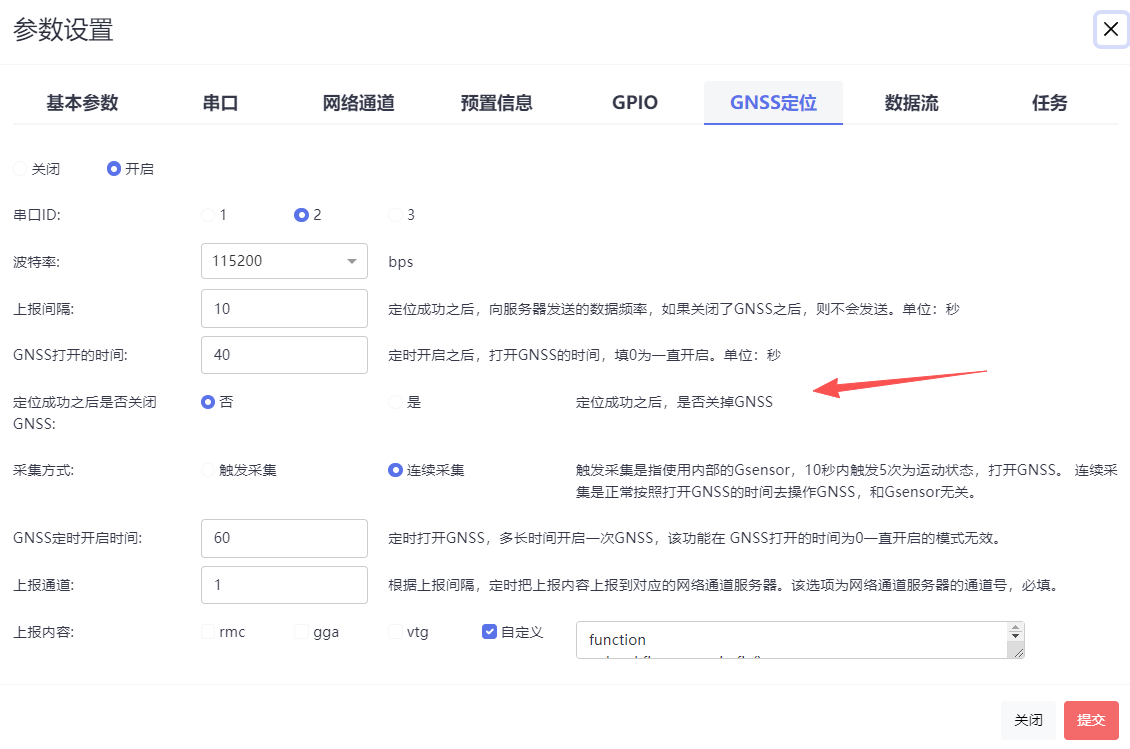

4.6 定位成功是否关闭 GNSS

1.功能解释：定位成功之后，是否关掉 GNSS，该功能主要是搭配 GNSS 打开的时间功能使用，有两种使用场景，

场景 1：对功耗有需求，定位成功之后，直接关掉 GNSS，这个时候可以选择是。

场景 2：开启一段时间的定位，定位成功持续根据上报间隔上报经纬度消息，时间到了之后自动关掉 GNSS，这个时候可以选择否。

默认是。

2.举例：

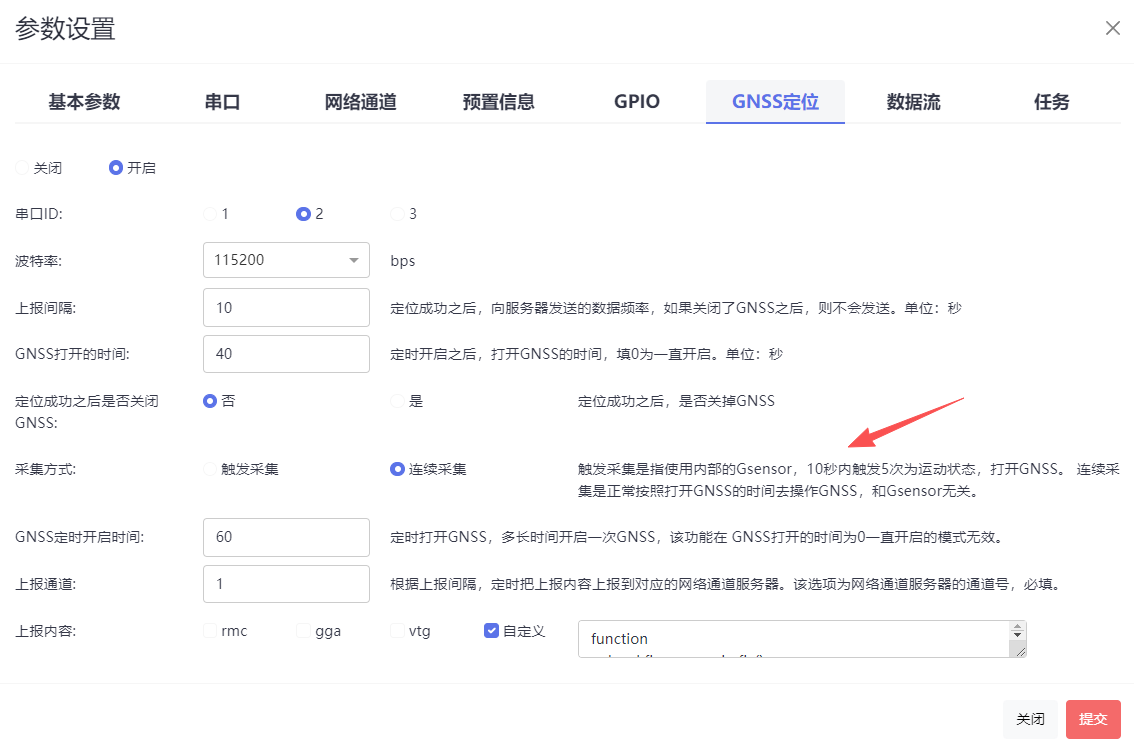

4.7 采集方式

1.功能解释：触发采集是指使用 780EGG 内部的 Gsensor，10 秒内触发 5 次为运动状态，如果触发了运动状态则打开 GNSS。连续采集是正常按照打开 GNSS 的时间去操作 GNSS。

2.举例：

4.8 GNSS 定时开启时间/震动触发采集间隔时间

1.功能解释：GNSS 定时开启时间功能是点击连续采集会展示，震动触发采集间隔时间功能是点击触发采集会展示

GNSS 定时开启时间：这个功能主要是定时打开 GNSS，多长时间开启一次 GNSS，例如设置为 60 秒的话，每隔 60 秒会去进行一次 GNSS 的开启，然后定位。单位：秒。该功能在 GNSS 打开的时间为 0 一直开启的模式无效。

震动触发采集间隔时间：这个功能主要是作用是 Gsensor 在触发了 10 秒 5 次的运动检测之后，进行 GNSS 定位，在下一次可以进行运动检测的时间，单位：秒。例如设置为 500 秒的话，在第一次触发了运动检测完成 GNSS 的定时开启定位成功上报位置信息之后，需要等待 500 秒才可以进行下次的运动检测，期间触发了运动检测不会生效。

2.举例：

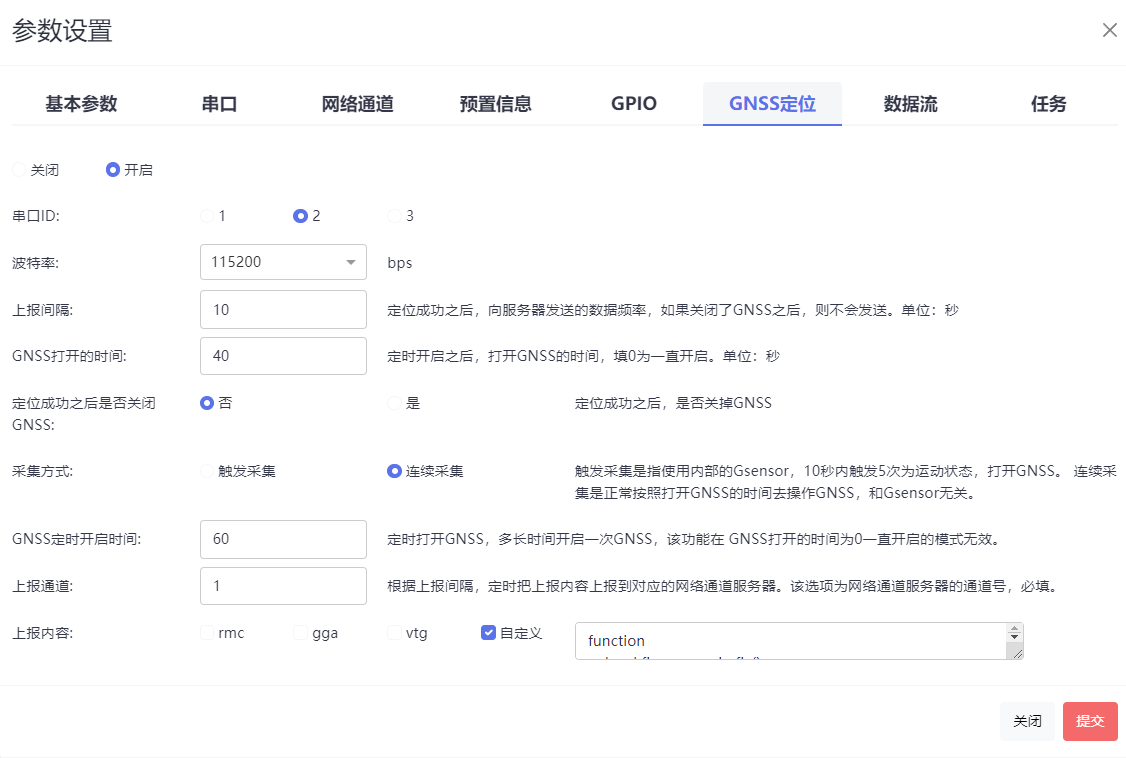

GNSS 定时开启时间

震动触发采集间隔时间：

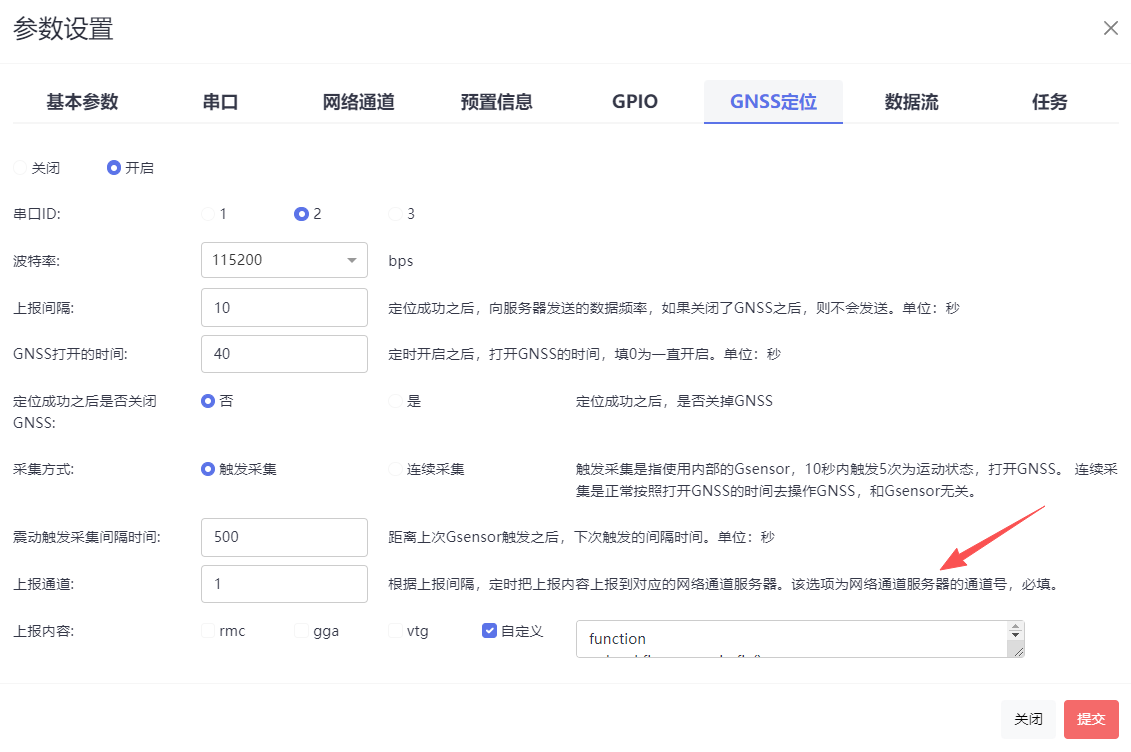

4.9 上报通道

1.功能解释：GNSS 消息上报到哪个网络通道，默认通道 1

2.举例：

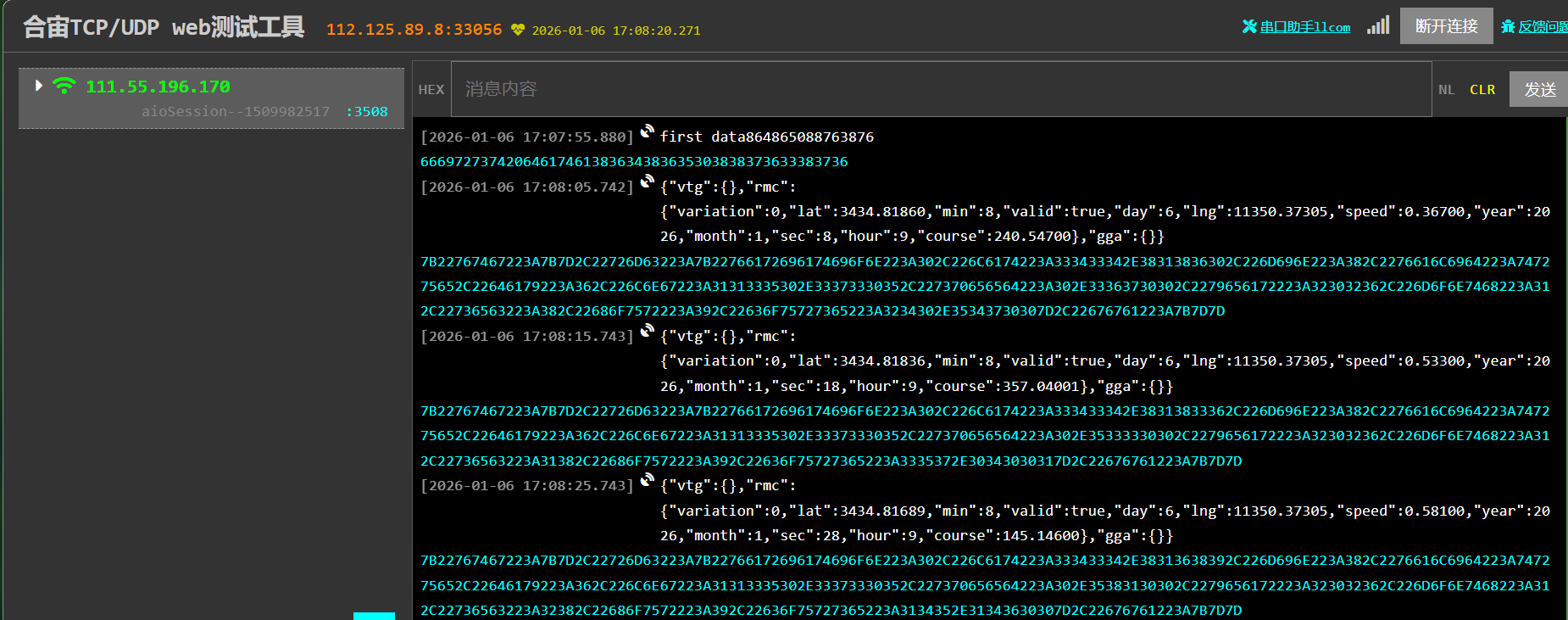

4.10 上报内容

1.功能解释：GNSS 消息上报内容，目前提供了 rmc，gga，还有 vtg 的内容，可以多选，也可以单独选择。还提供了自定义编程的方式，可以自行编写发送内容。

2.举例：

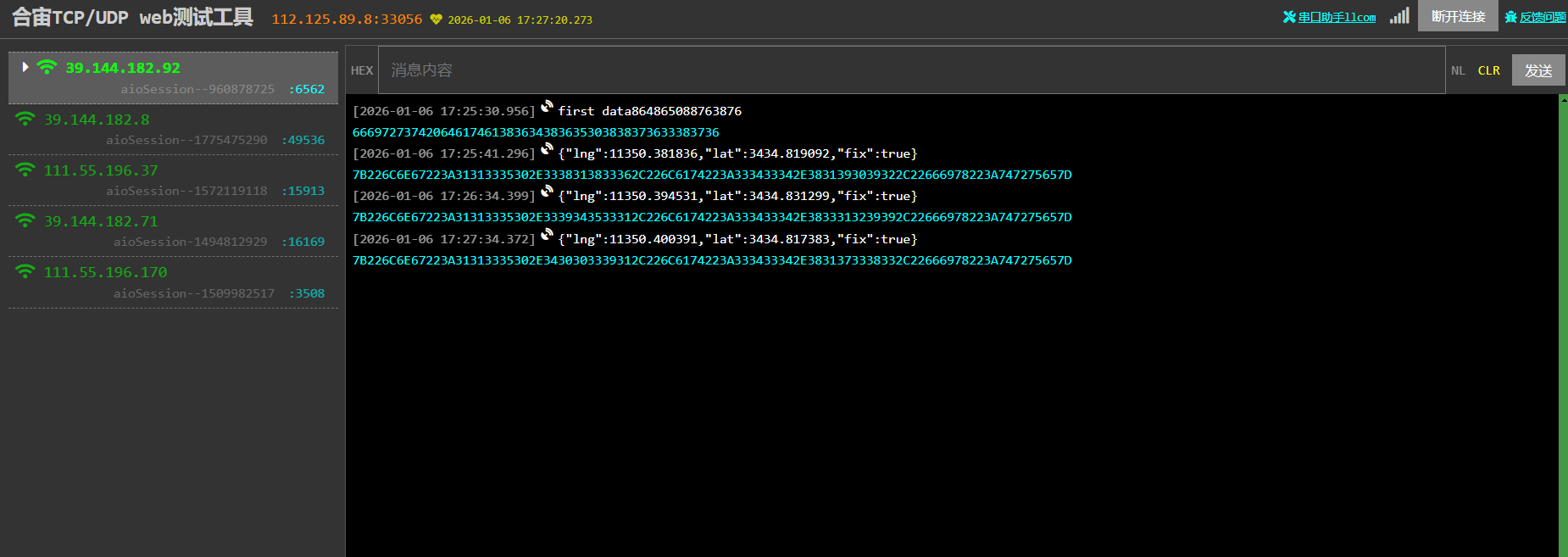

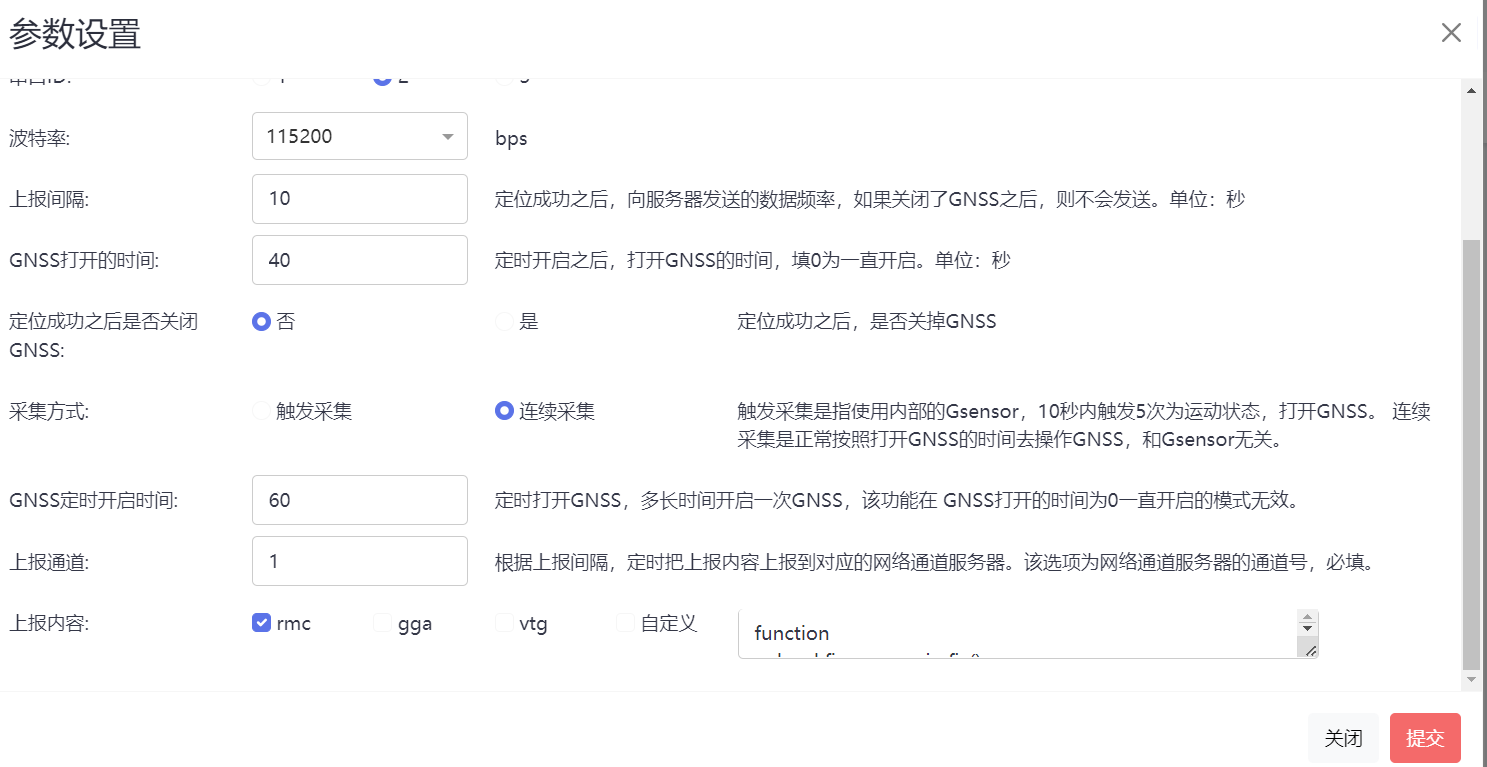

rmc

内容解释：

{
    -- 参数含义：地面航向；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：地面航向，单位为度，从北向起顺时针计算；
    course=344.9920044,

    -- 参数含义：是否定位成功；
    -- 数据类型：boolean；
    -- 取值范围：true/false；
    -- 注意事项：true定位成功,false定位丢失；
    valid=true,

    -- 参数含义：纬度；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：纬度, 正数为北纬, 负数为南纬；
    lat=3434.81860,

    -- 参数含义：经度；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：经度, 正数为东经, 负数为西经；
    lng=11350.40527,

    -- 参数含义：磁偏角；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：磁偏角，固定为0；
    variation=0,

    -- 参数含义：地面速度；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：单位为"节"；
    speed=0.2110000,

    -- 参数含义：年份；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：无；
    year=2025,

    -- 参数含义：月份；
    -- 数据类型：number；
    -- 取值范围：1-12；
    -- 注意事项：无；
    month=1,

    -- 参数含义：天；
    -- 数据类型：number；
    -- 取值范围：1-31；
    -- 注意事项：无；
    day=5,

    -- 参数含义：小时；
    -- 数据类型：number；
    -- 取值范围：0-23；
    -- 注意事项：无；
    hour=7,

    -- 参数含义：分钟；
    -- 数据类型：number；
    -- 取值范围：0-59；
    -- 注意事项：无；
    min=23,

    -- 参数含义：秒；
    -- 数据类型：number；
    -- 取值范围：0-59；
    -- 注意事项：无；
    sec=20,
}

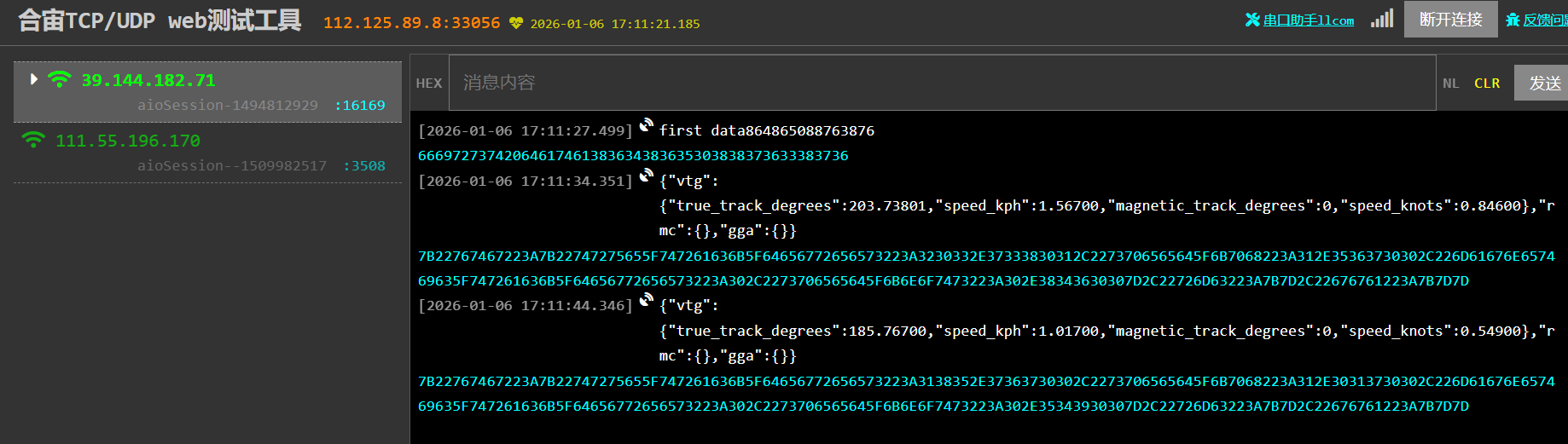

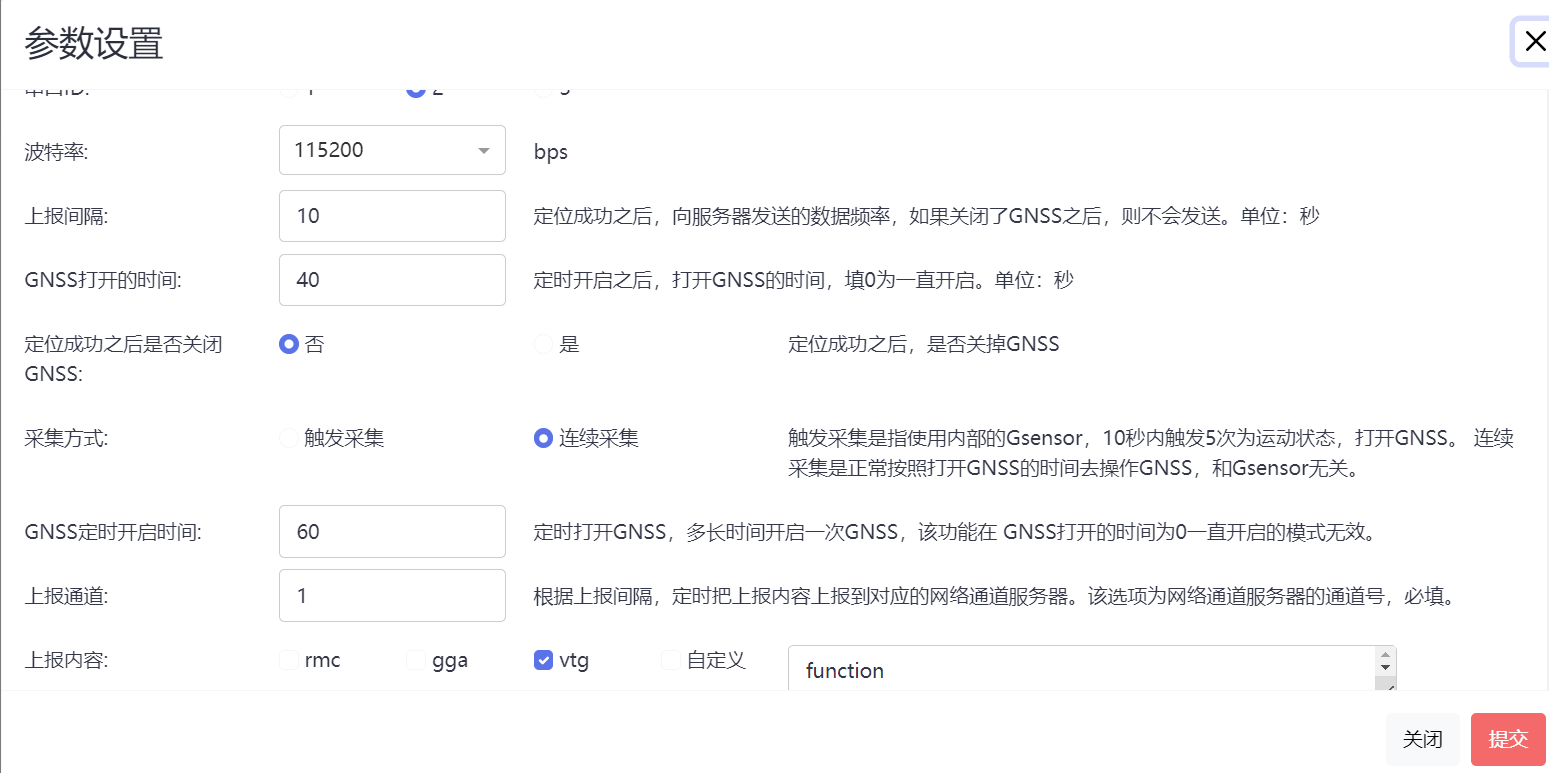

vtg

内容解释：

{
    -- 参数含义：速度；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：英里/小时；
    speed_knots=0,

    -- 参数含义：真北方向角；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：无；
    true_track_degrees=0,

        -- 参数含义：磁北方向角；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：无；
    magnetic_track_degrees=0,

        -- 参数含义：速度；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：千米/小时；
    speed_kph=0
}

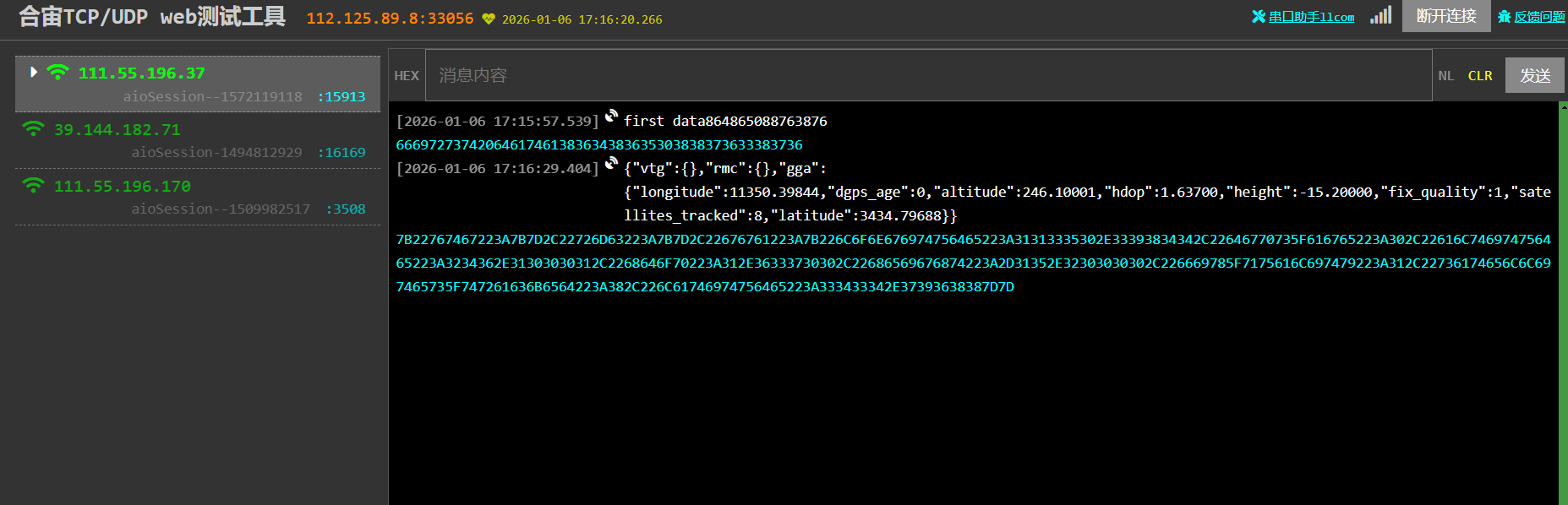

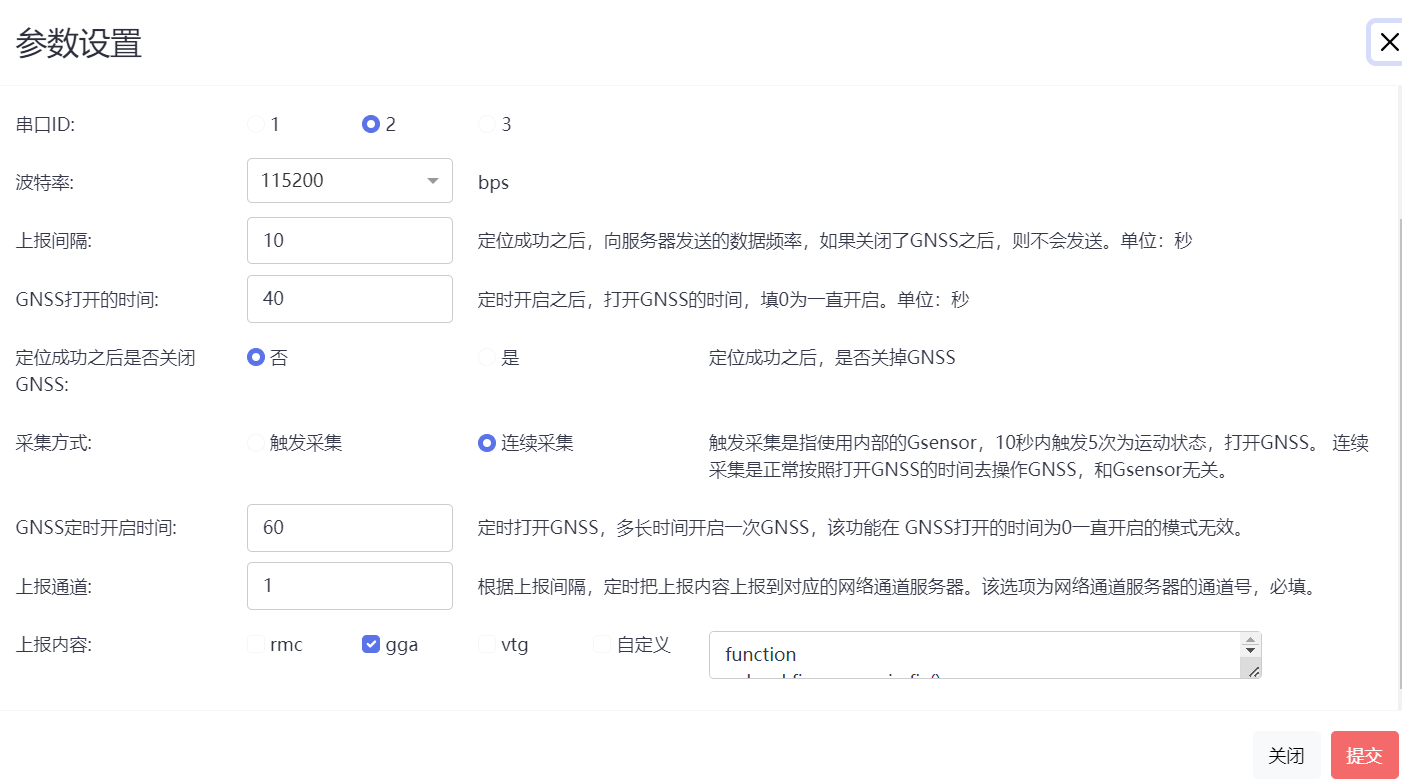

gga

内容解释：

{
    -- 参数含义：经度；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：正数为东经, 负数为西经；
    longitude=11350.39844,

    -- 参数含义：差分校正时延；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：单位为秒；
    dgps_age=0,

    -- 参数含义：海平面分离度, 或者为海拔；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：单位是米；
    altitude=86.4000015,

    -- 参数含义：水平精度因子；
    -- 数据类型：number；
    -- 取值范围：0.00 - 99.99，不定位时值为 99.99；
    -- 注意事项：无；
    hdop=0.5940000,

    -- 参数含义：椭球高；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：无；
    height=-13.6999998,

    -- 参数含义：定位状态标识；
    -- 数据类型：number；
    -- 取值范围：0 - 无效,1 - 单点定位,2 - 差分定位；
    -- 注意事项：无；
    fix_quality=1,

    -- 参数含义：参与定位的卫星数量；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：无；
    satellites_tracked=22,

    -- 参数含义：纬度；
    -- 数据类型：number；
    -- 取值范围：无特别限制；
    -- 注意事项：正数为北纬, 负数为南纬；
    latitude=3434.79688
}

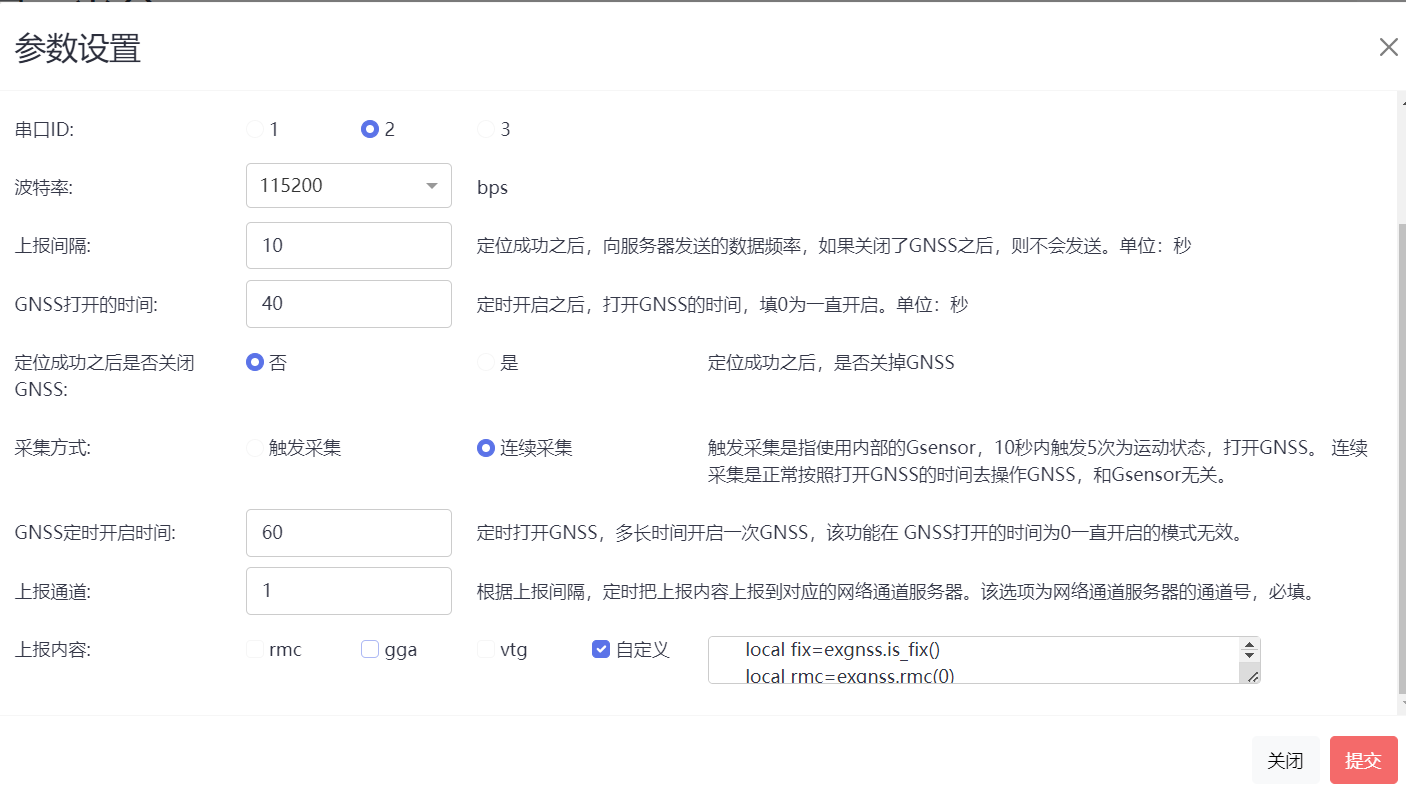

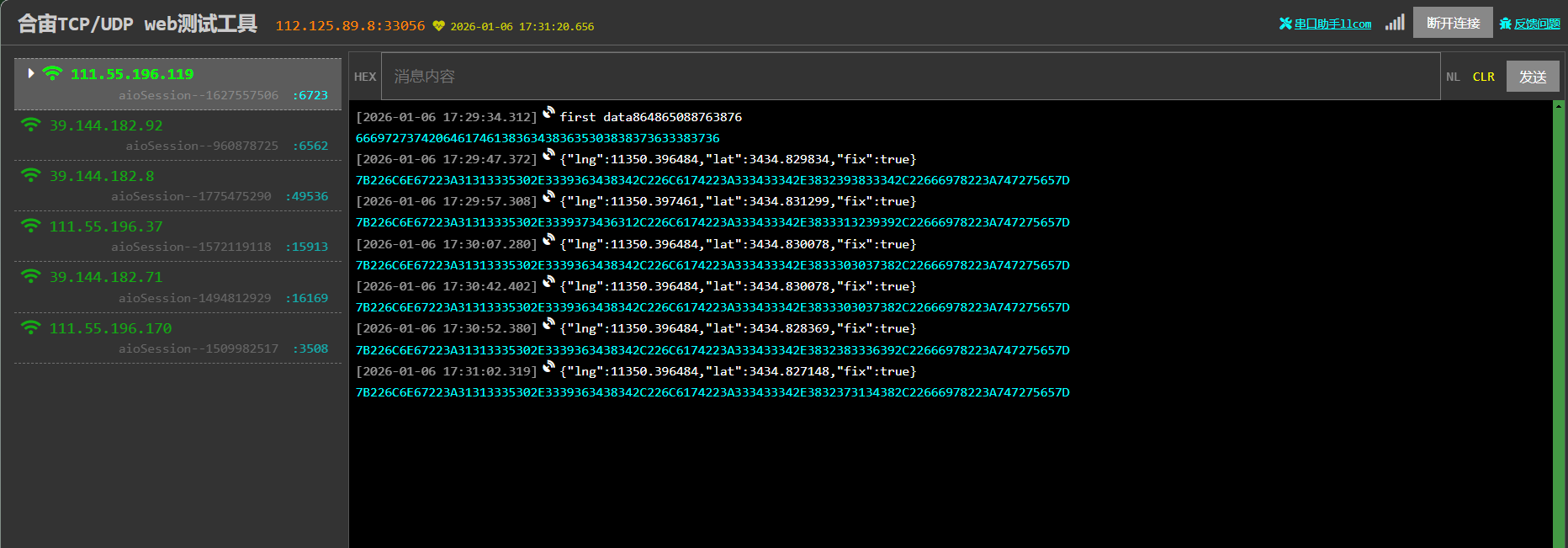

自定义

内容解释：

可以自行根据 exgnss 接口，组合自己想发送的定位消息：exgnss-api

内容格式和数据流还有任务是一样的 function end

例如：

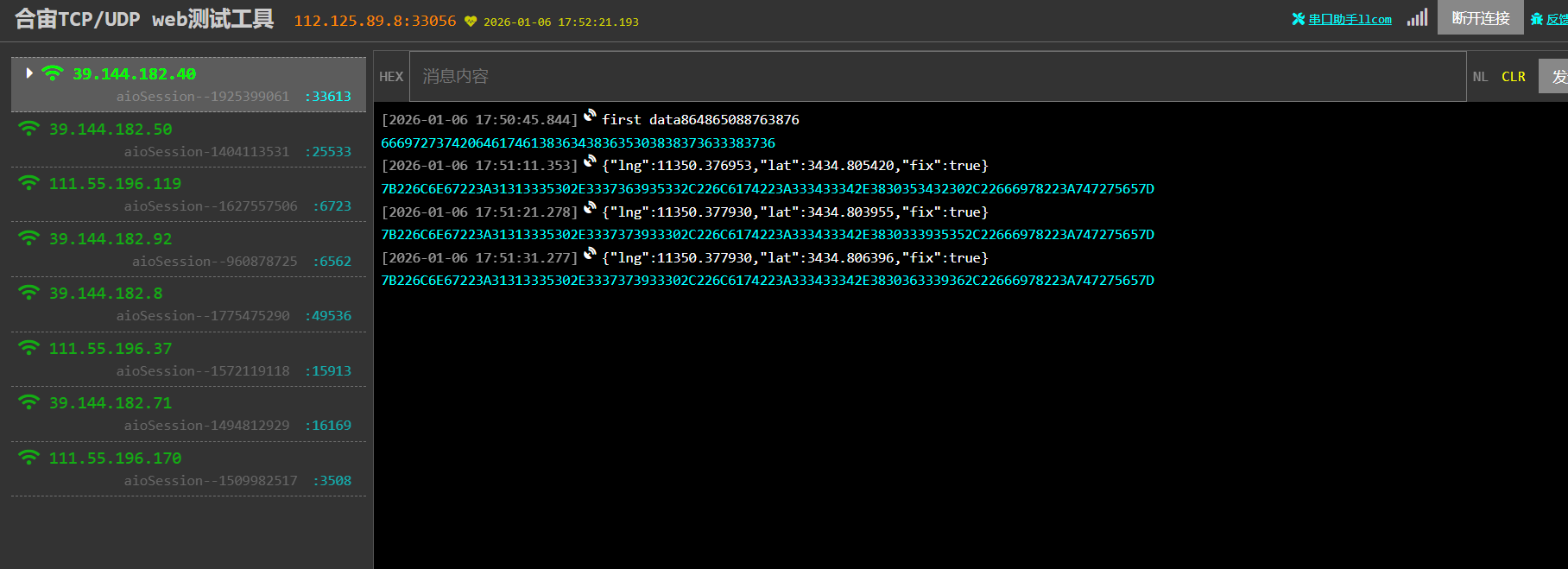

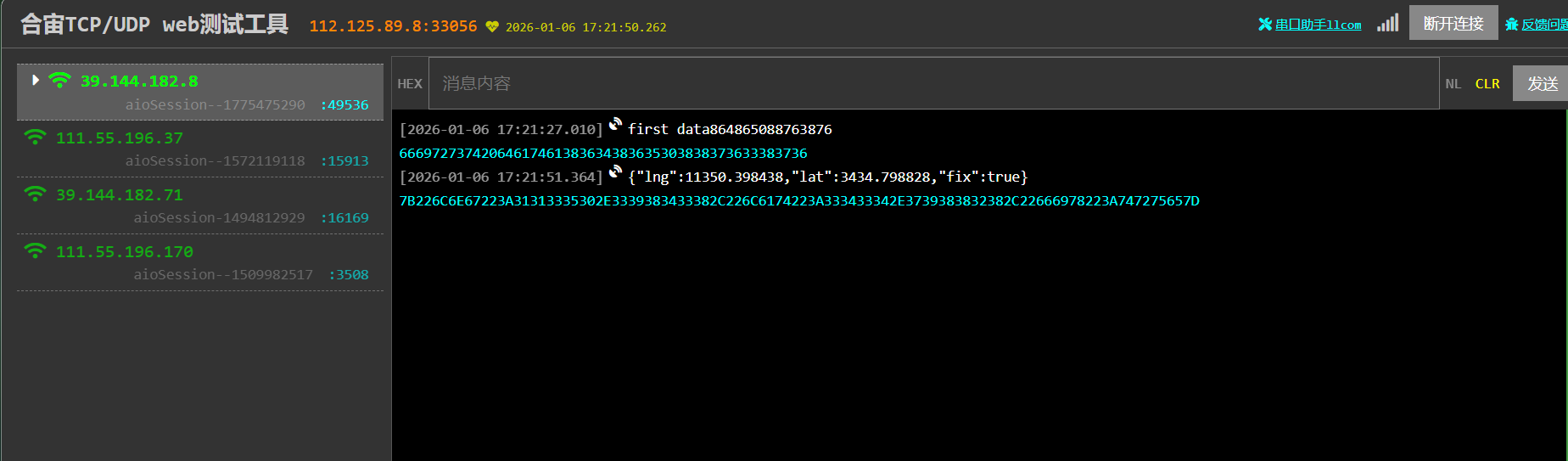

获取了 rmc 的消息和是否定位成功的消息，然后放入表里面转换成 json

function
    local fix=exgnss.is_fix()
    local rmc=exgnss.rmc(0)
    local sendtable={fix=fix,lng=rmc.lng,lat=rmc.lat}
    log.info("JS",json.encode(sendtable,"%5f"))
    return json.encode(sendtable,"%5f")
end
