04 网络通道MQTT

作者：李源龙　|　最后修改：2026-04-17

一、演示功能概述

本篇文档主要是讲解了 iRTU 的参数设置的网络通道里面的 Socket，主要功能包含 TCP 和 UDP 的选择，心跳包，心跳间隔时间，地址或域名，端口号，TCP 通道捆绑的串口 ID，自动采集任务间隔时间，SSL。

二、准备硬件环境

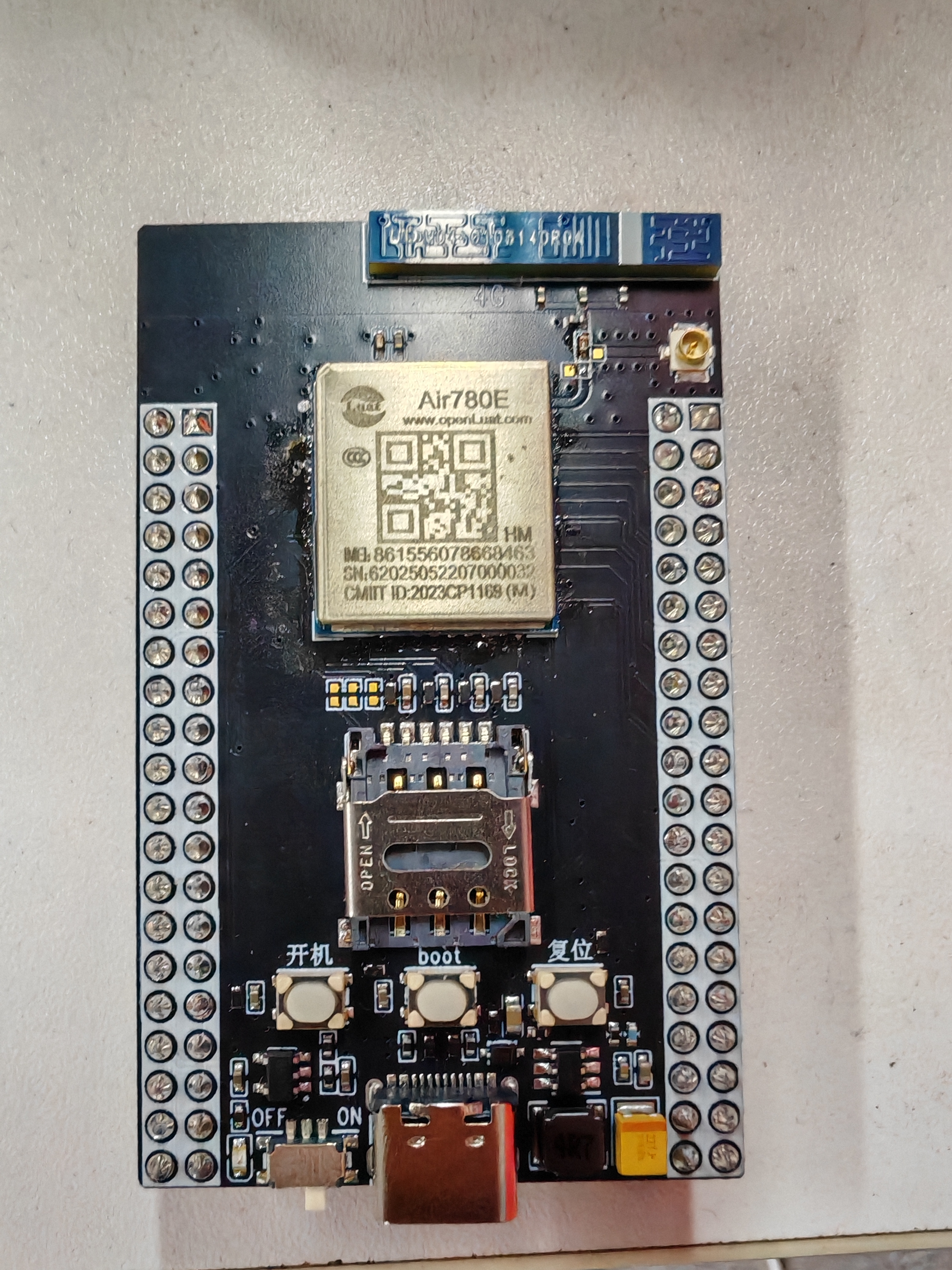

准备一块 Air780EHM 核心板：点击购买

三、准备软件环境

1.烧录工具：Luatools 工具

2.Air780EHM 烧录需要的 irtu 固件：固件版本

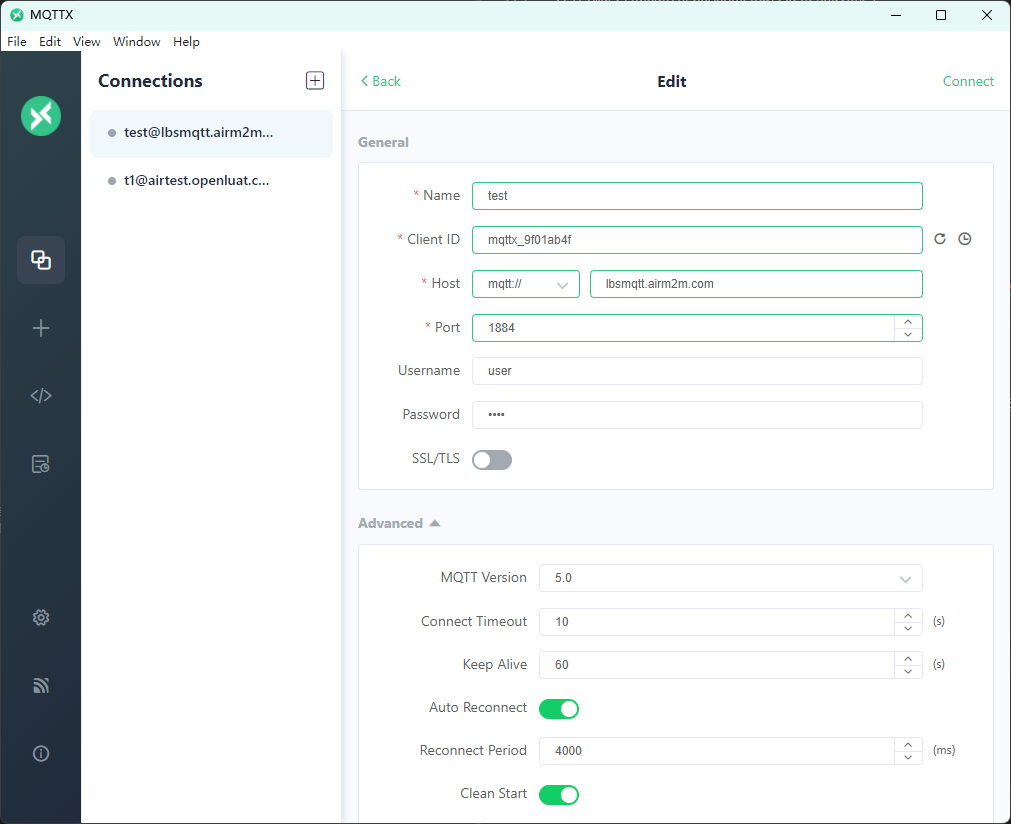

3.mqtt 服务器测试地址：lbsmqtt.airm2m.com 1884 为我们的测试服务器地址，用户名，密码，clientid 随意

四、功能选项讲解

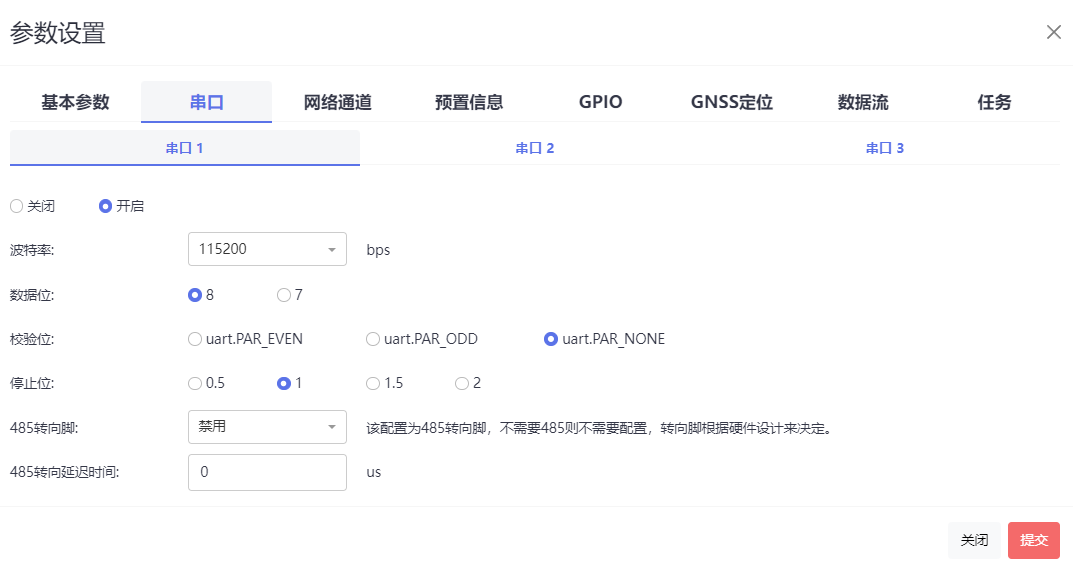

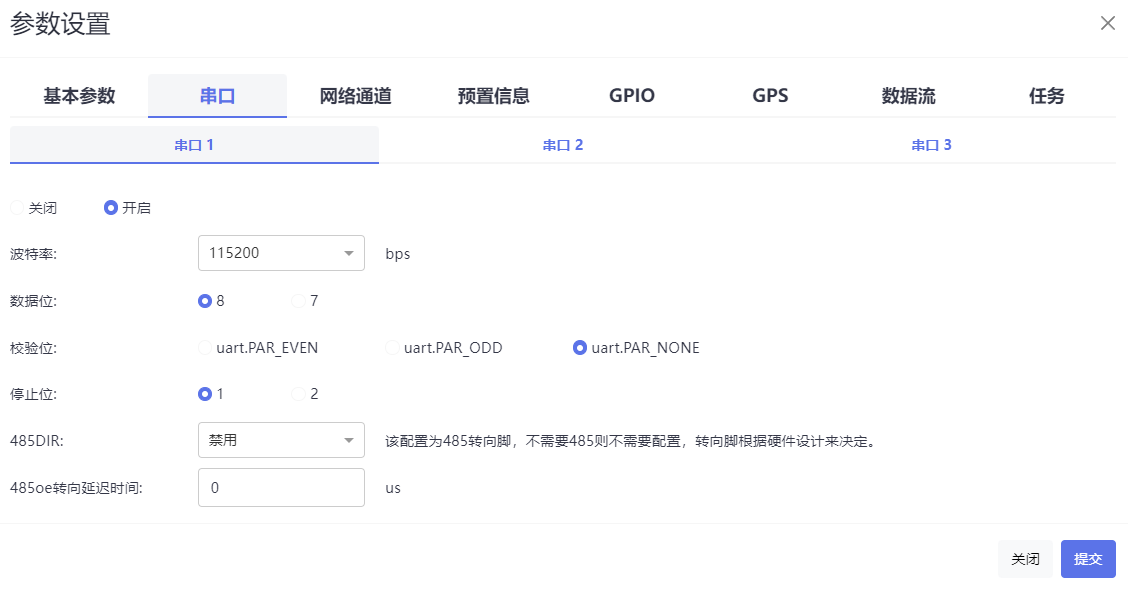

本次功能展示统一使用该串口配置：

使用串口 1，波特率 115200

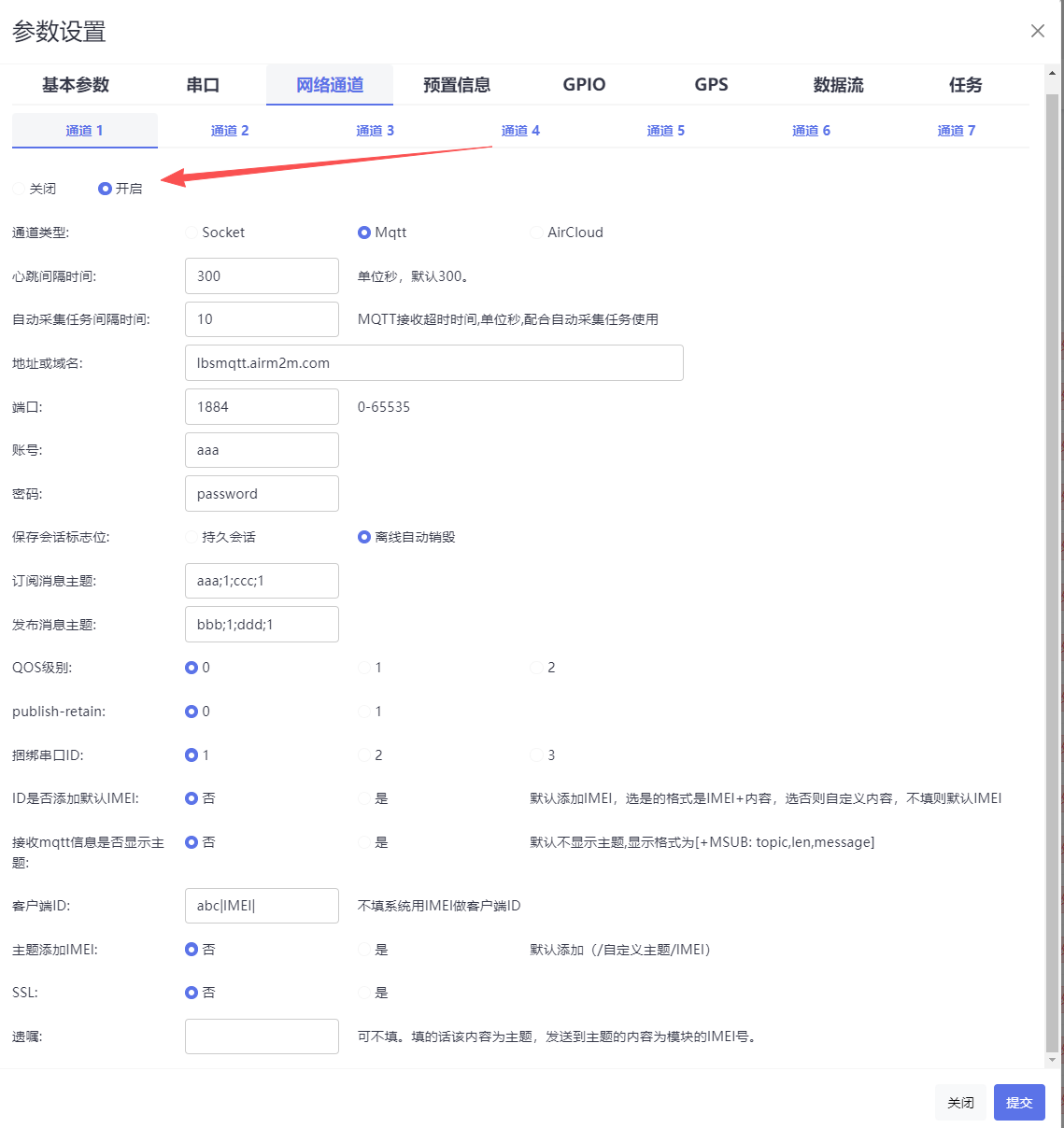

4.1 通道的开启和关闭

1.功能解释：关闭：不开启网络通道配置，无法进行服务器连接。开启：开启服务器通道配置

2.举例：

可以使用 7 个网络通道，点击开启即可配置

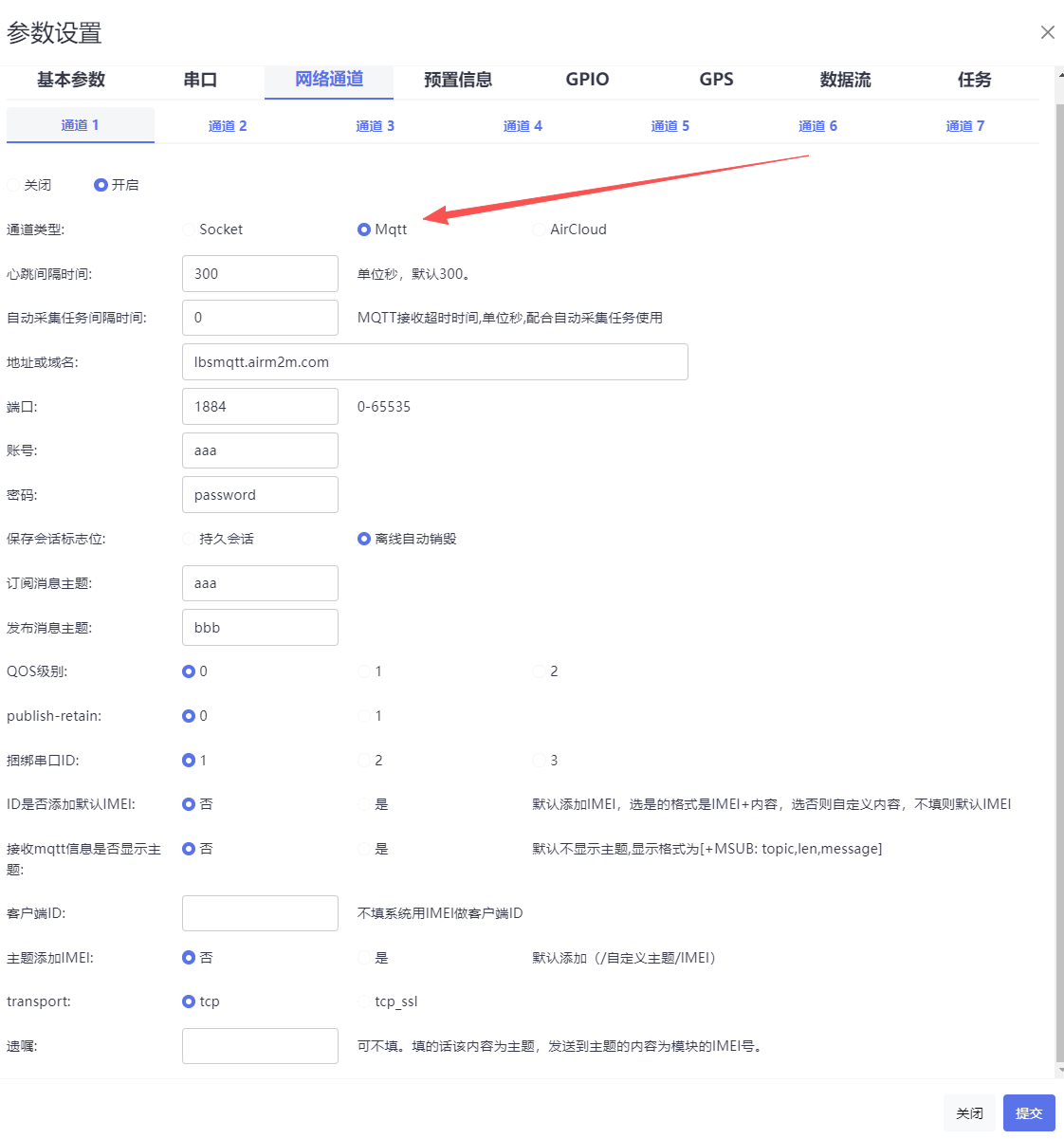

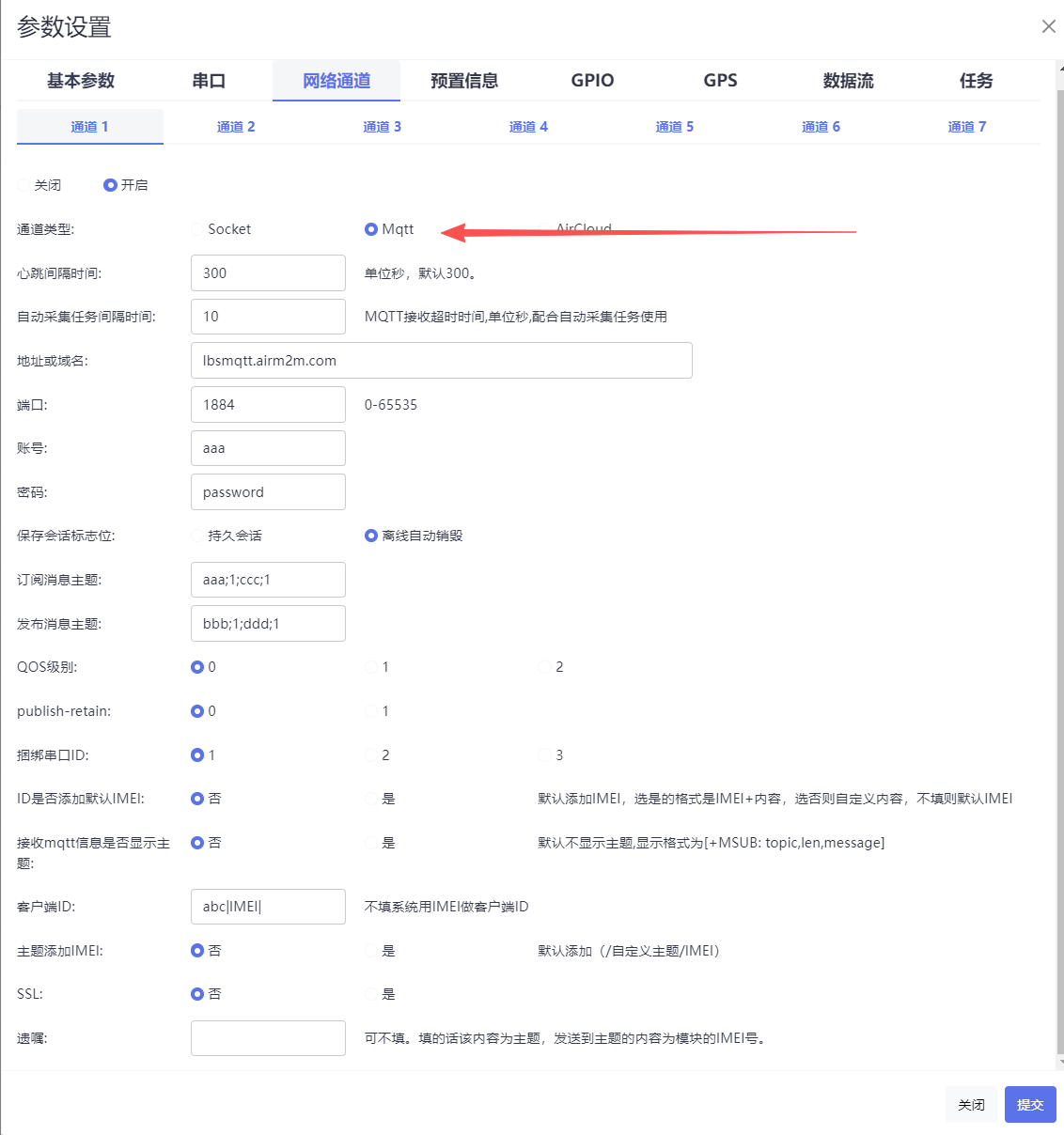

4.2 通道类型

1.功能解释：Socket：配置 Socket，Mqtt：配置 Mqtt，AirCloud：配置 AirCloud

2.举例：

本次测试用的是 Mqtt，所以选择 Mqtt

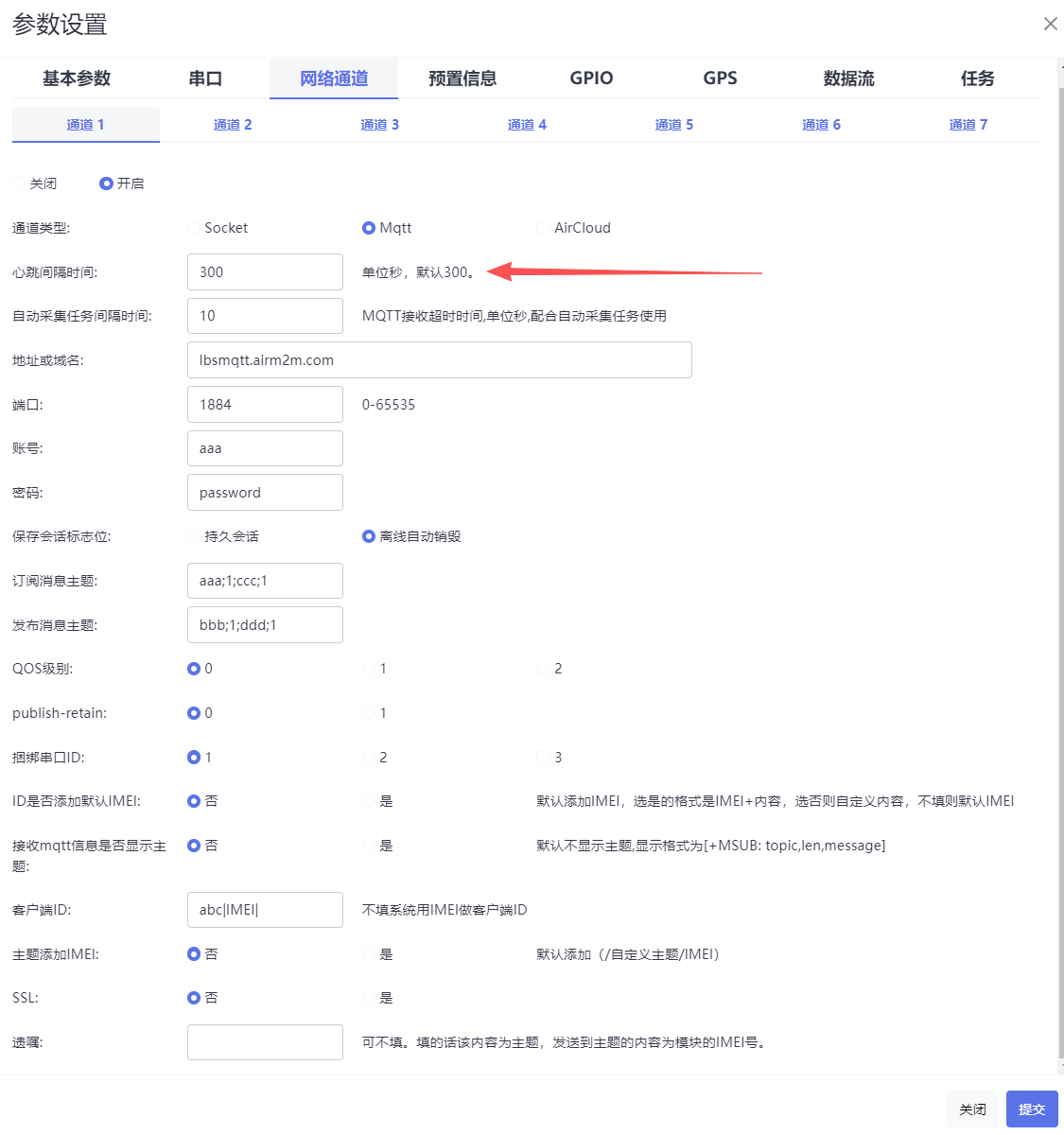

4.3 心跳间隔时间

1.功能解释：MQTT 心跳包是客户端与服务器之间定时发送的 PINGREQ 和 PINGRESP 报文，用于在连接空闲时维持活跃、检测网络异常，防止连接因长时间无数据交互而被断开，需要注意的是 MQTT 心跳包是协议层自身的控制机制，与应用层数据（您发布的业务消息）是相互独立、不会冲突的，因此，在数据接收上不会出现任何消息。默认 300 秒。

2.举例：

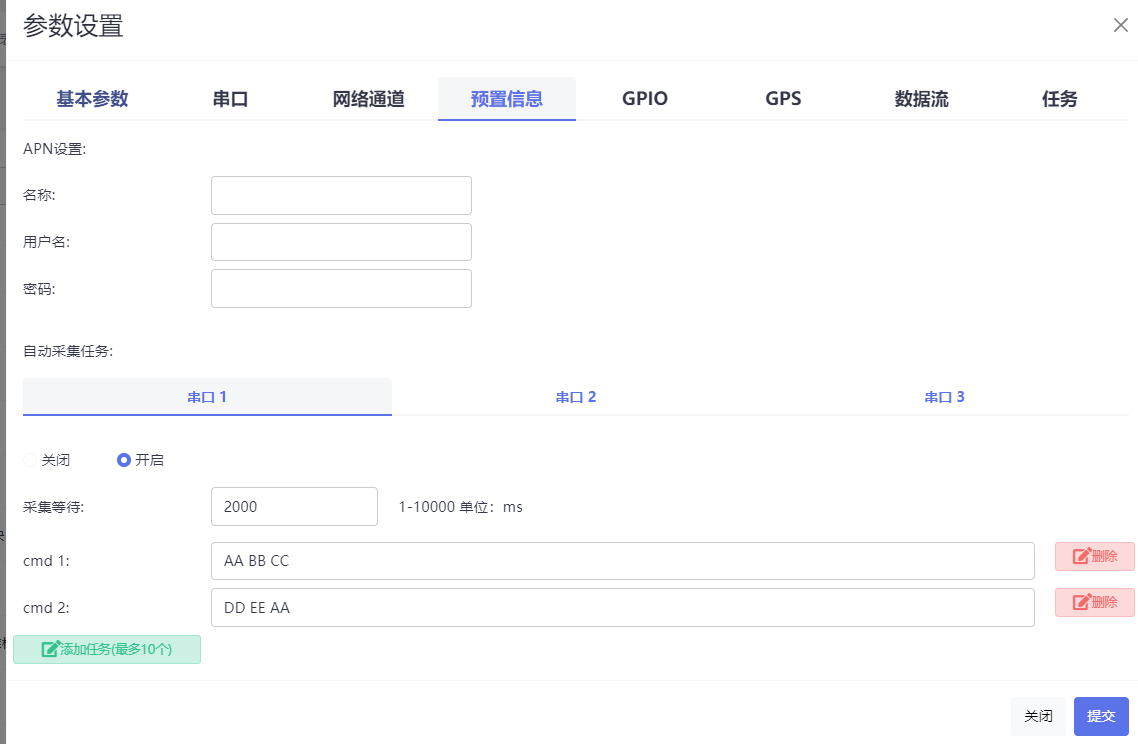

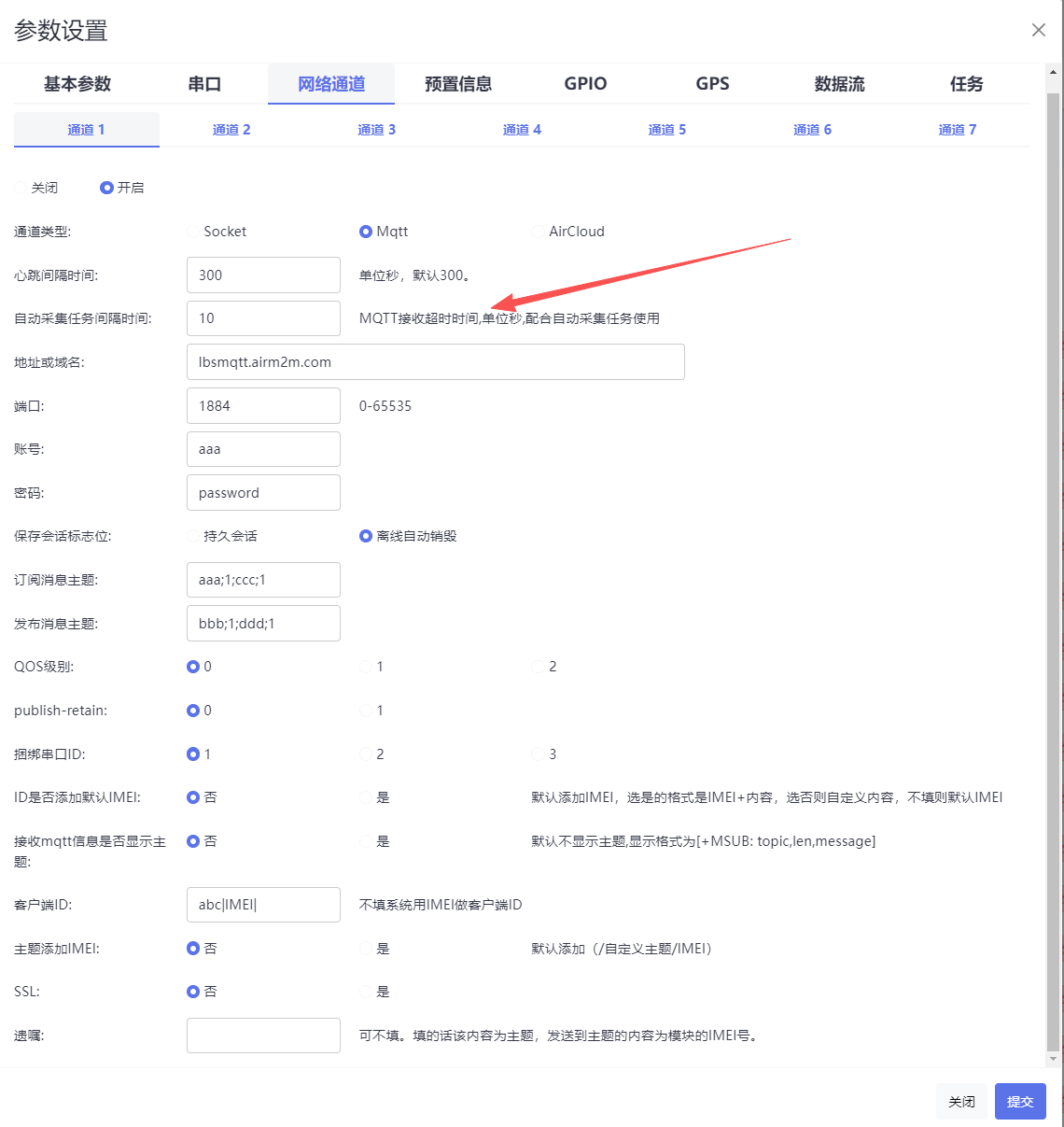

4.4 自动采集任务间隔时间:

1.功能解释：该功能主要是搭配预置信息里面的自动采集任务使用，填写的时间是进行一轮数据采集的时间

2.举例：

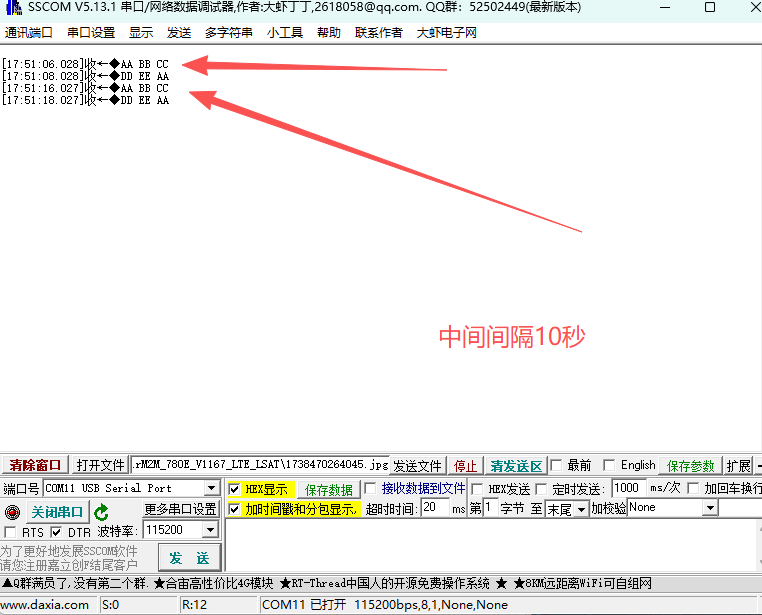

本章节主要是简单讲解一下，后续在自动任务采集里面会详细讲解该功能，只需要记住这里面设置的时间是两次发送消息时间的间隔。

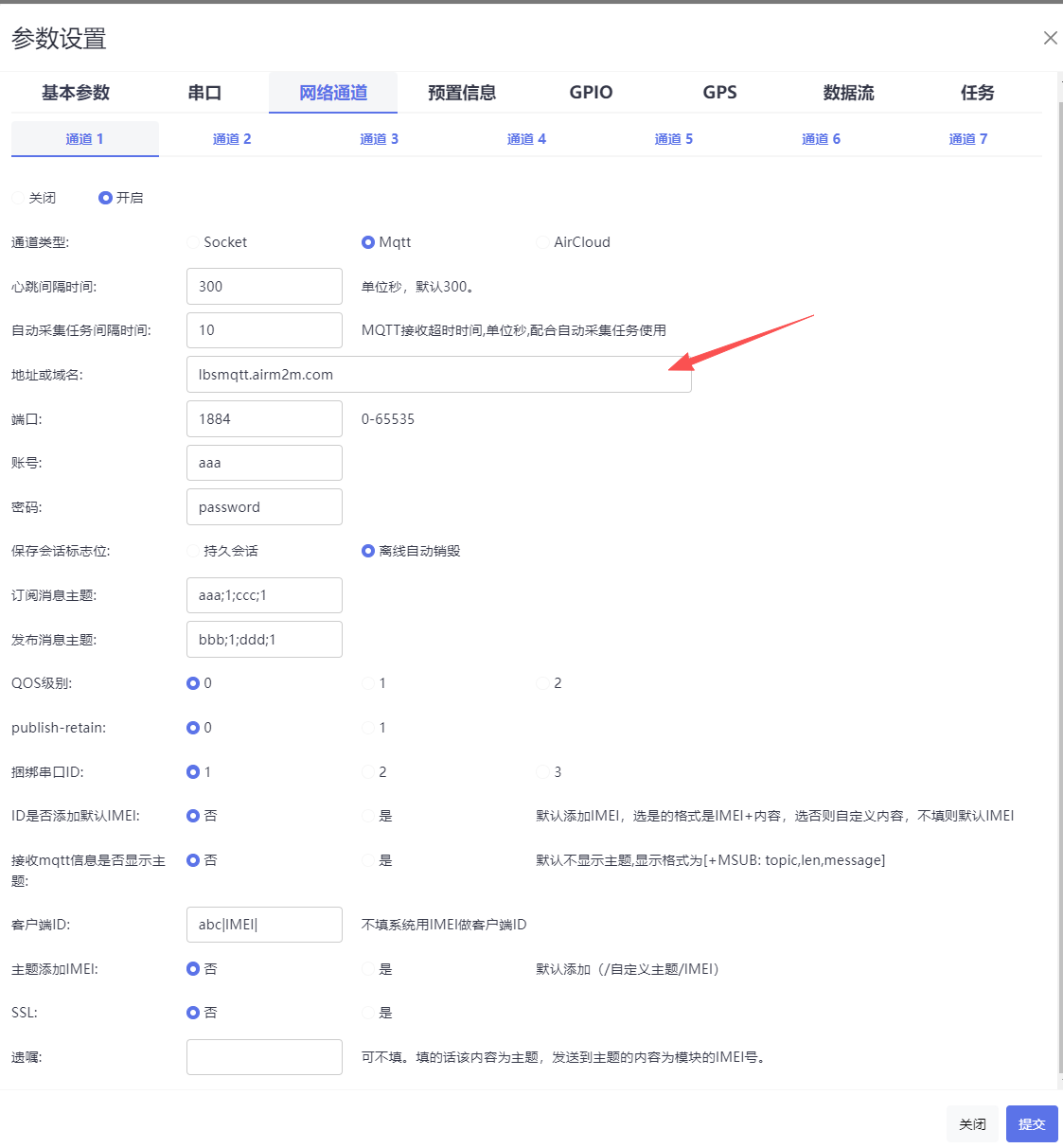

4.5 地址或域名

1.功能解释：mqtt 的 ip 地址或者域名

2.举例：

lbsmqtt.airm2m.com 1884 为我们的测试服务器地址，用户名，密码，clientid 随意

4.6 端口

1.功能解释：mqtt 的端口号

2.举例：

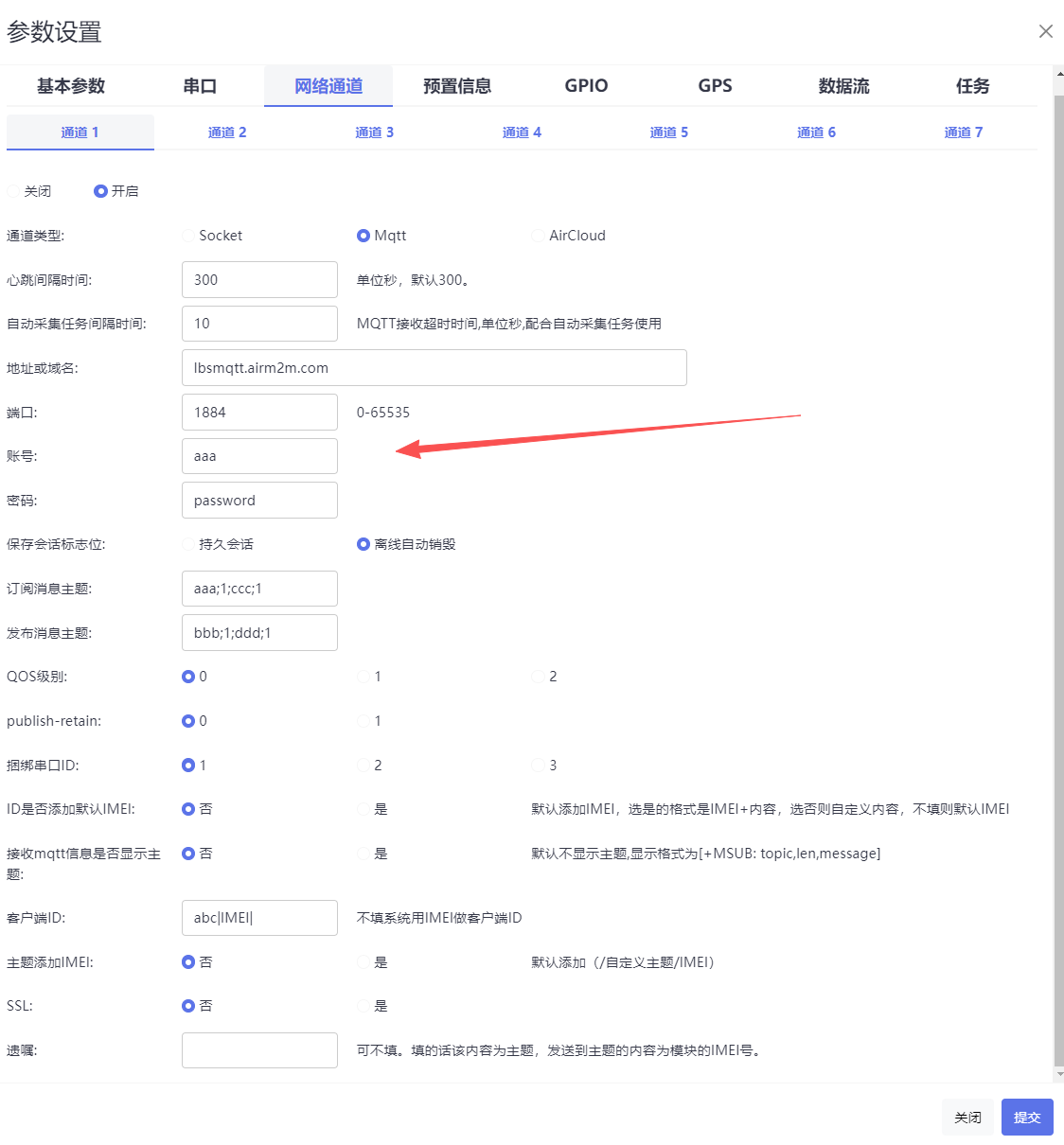

4.7 账号

1.功能解释：mqtt 的用户名

2.举例：

我们的 mqtt 测试服务器填写内容可以随意，自己的服务器需要按照服务器端给的用户名进行填写。如果需要 IMEI 的话可以用 |IMEI| 来进行填充，例如下图的 aaa，如果需要 aaa+IMEI，填写的内容为 aaa|IMEI|

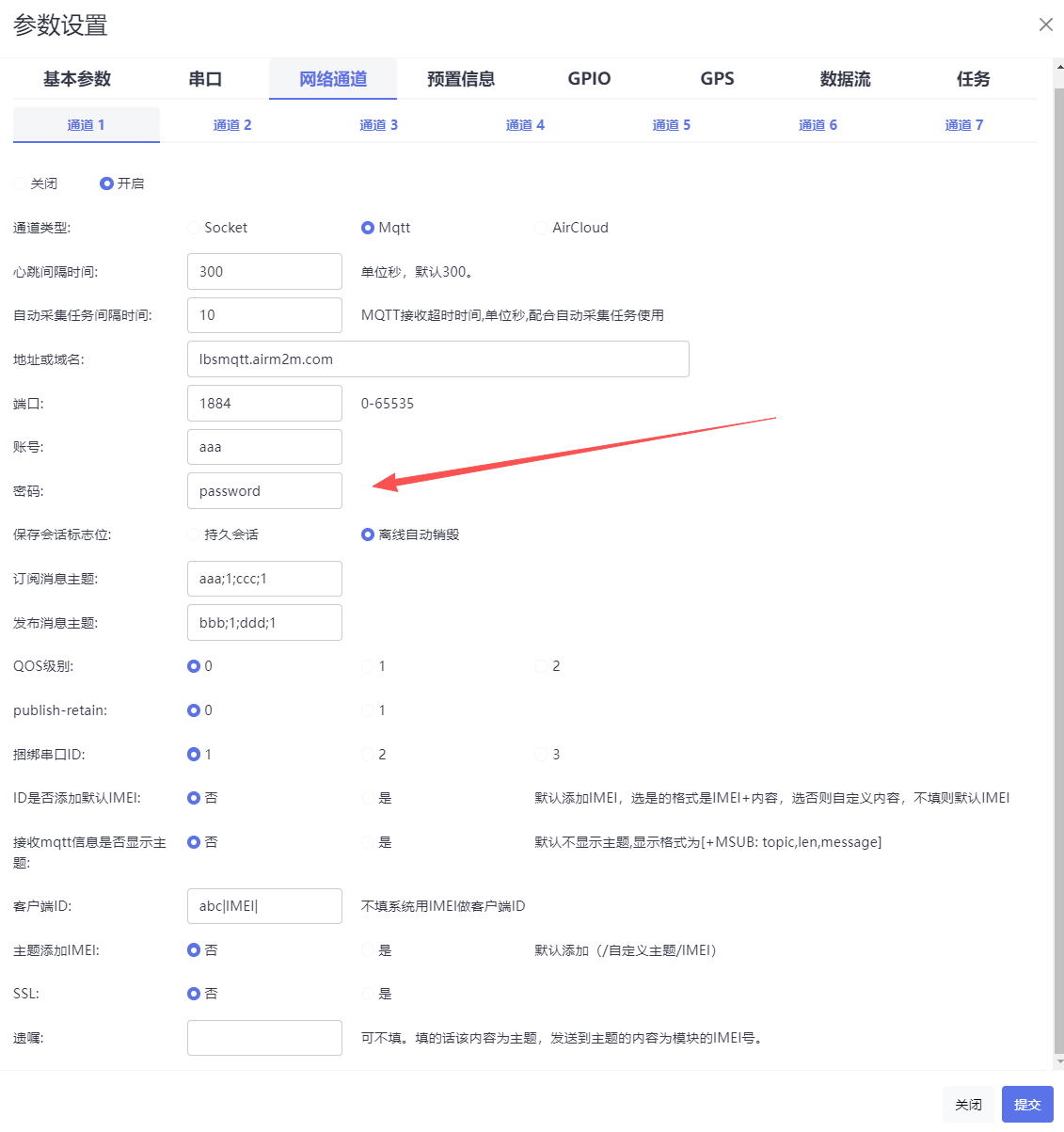

4.8 密码

1.功能解释：mqtt 的用户名

2.举例：

我们的 mqtt 测试服务器填写内容可以随意，自己的服务器需要按照服务器端给的密码进行填写。如果需要 IMEI 的话可以用 |IMEI| 来进行填充，例如下图的 password，如果需要 password+IMEI，填写的内容为 password|IMEI|

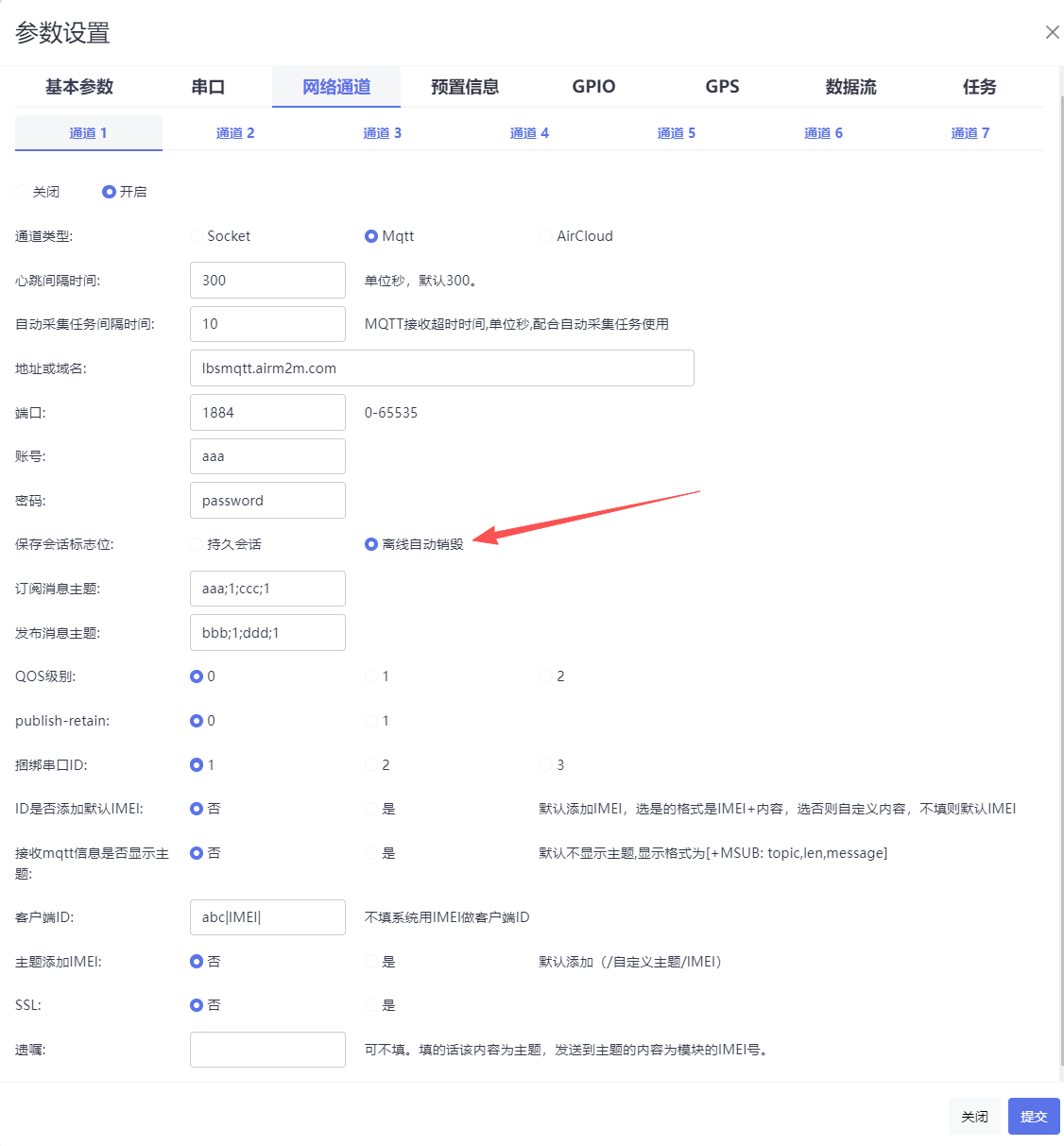

4.9 保存会话标志位

1.功能解释：持久会话：需要持久会话的场景比如希望重连后保持订阅、不愿丢失离线期间的消息（QoS > 0）、需要保证 QoS 1/2 消息可靠传输、设备会定期休眠或网络环境不稳定。离线自动销毁：适合离线自动销毁的场景为设备只发布 QoS 0 消息且不订阅、临时或测试性连接、不关心离线期间的消息。默认离线自动销毁

2.举例：

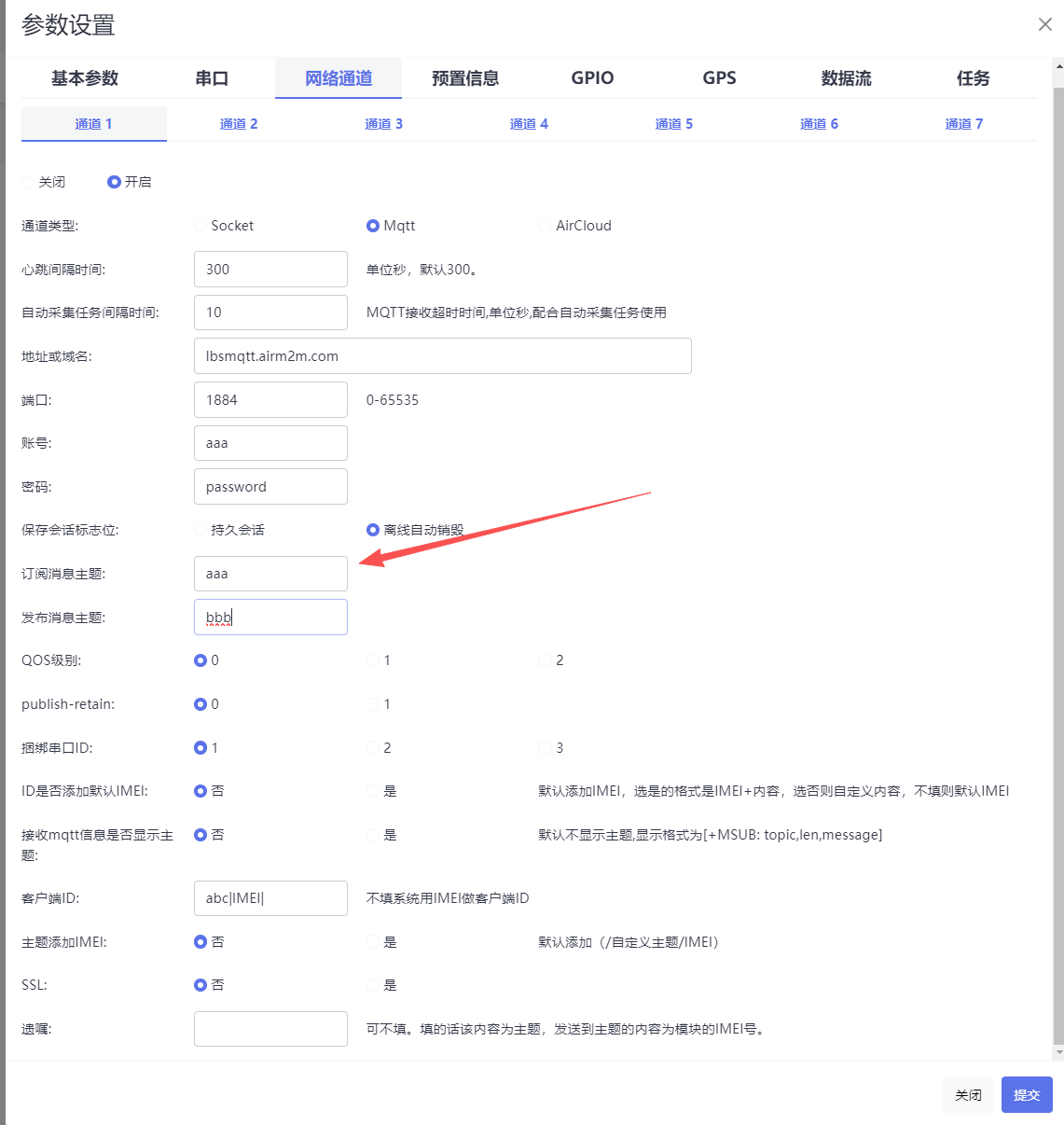

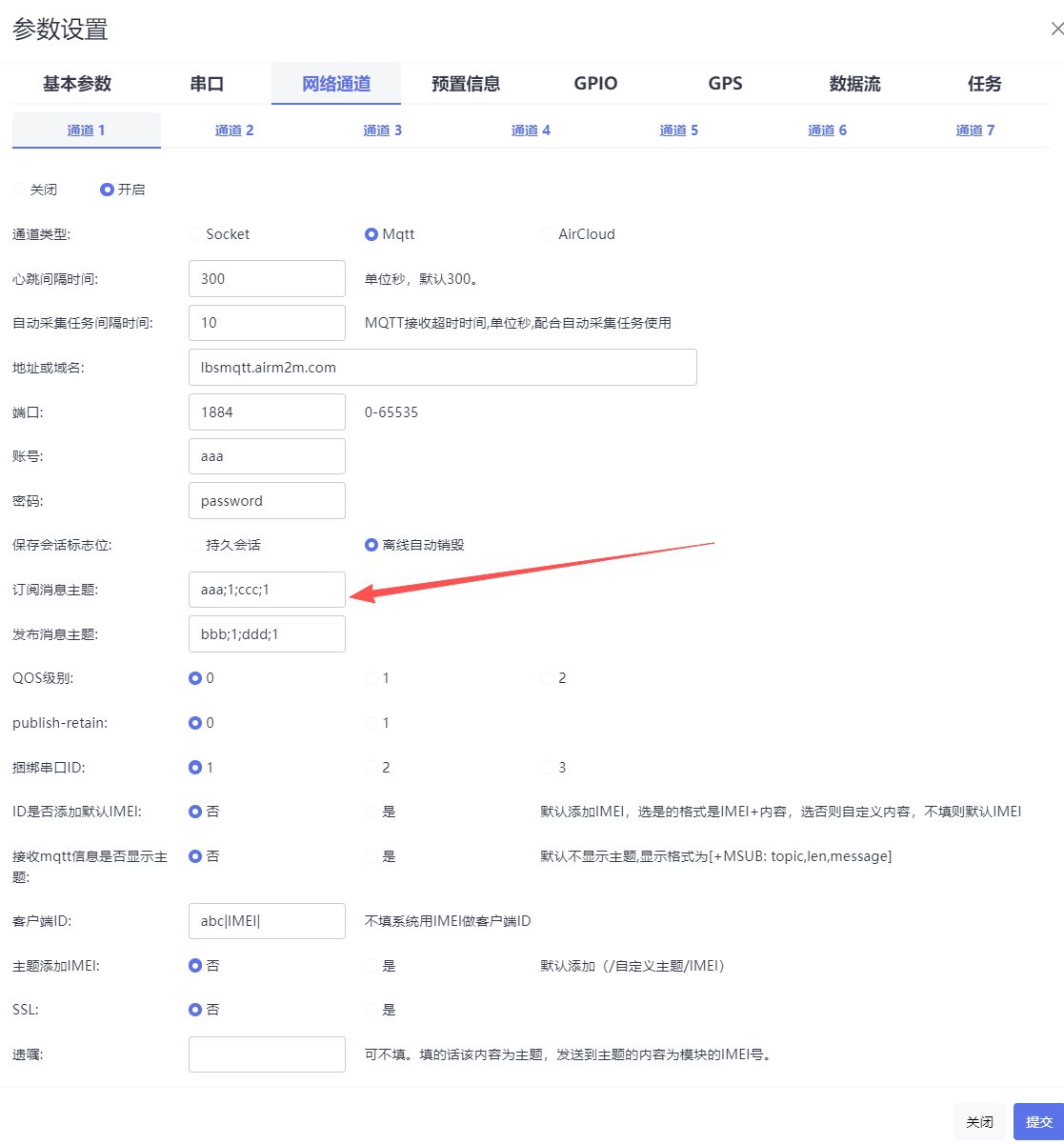

4.10 订阅消息主题

1.功能解释：MQTT 的模块订阅主题，模块订阅的主题需要是对端发送的主题。这样模块才可以接收到对端的消息。如果订阅的主题不对，会导致模块接收不到消息

2.举例：

多个主题中间用;来分开，例如：topic1;qos;topic2;qos...(每个参数之间必须加；最后一个参数后不需要加；)

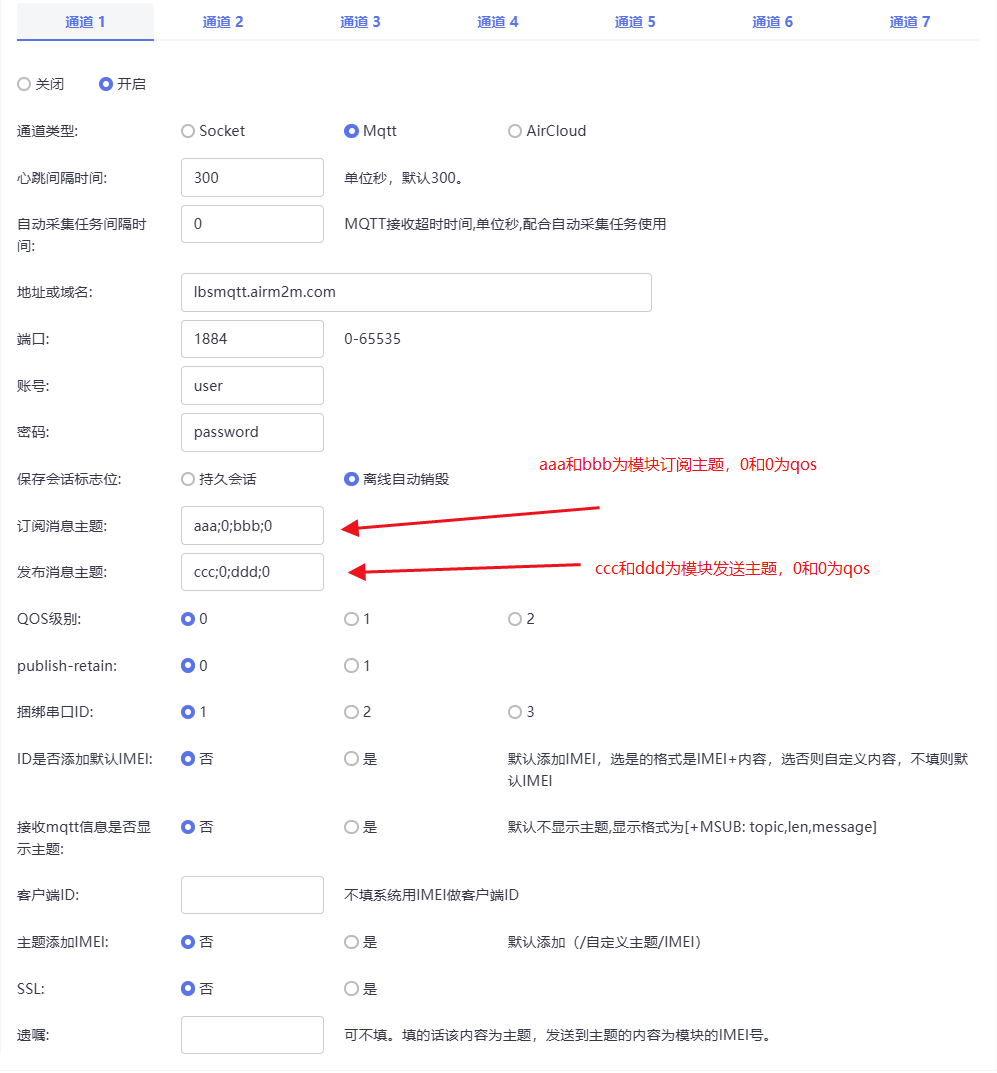

多主题示例：

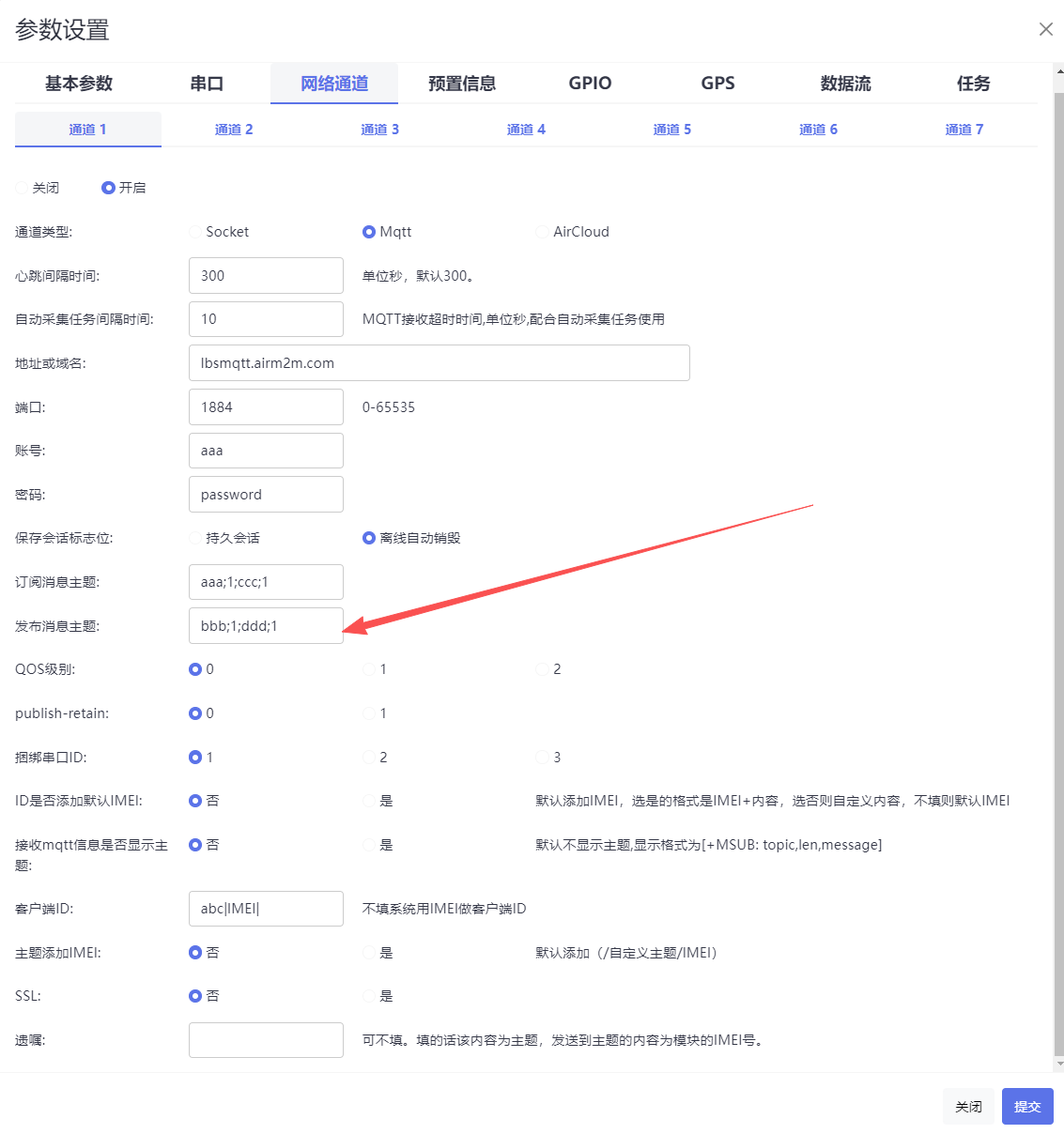

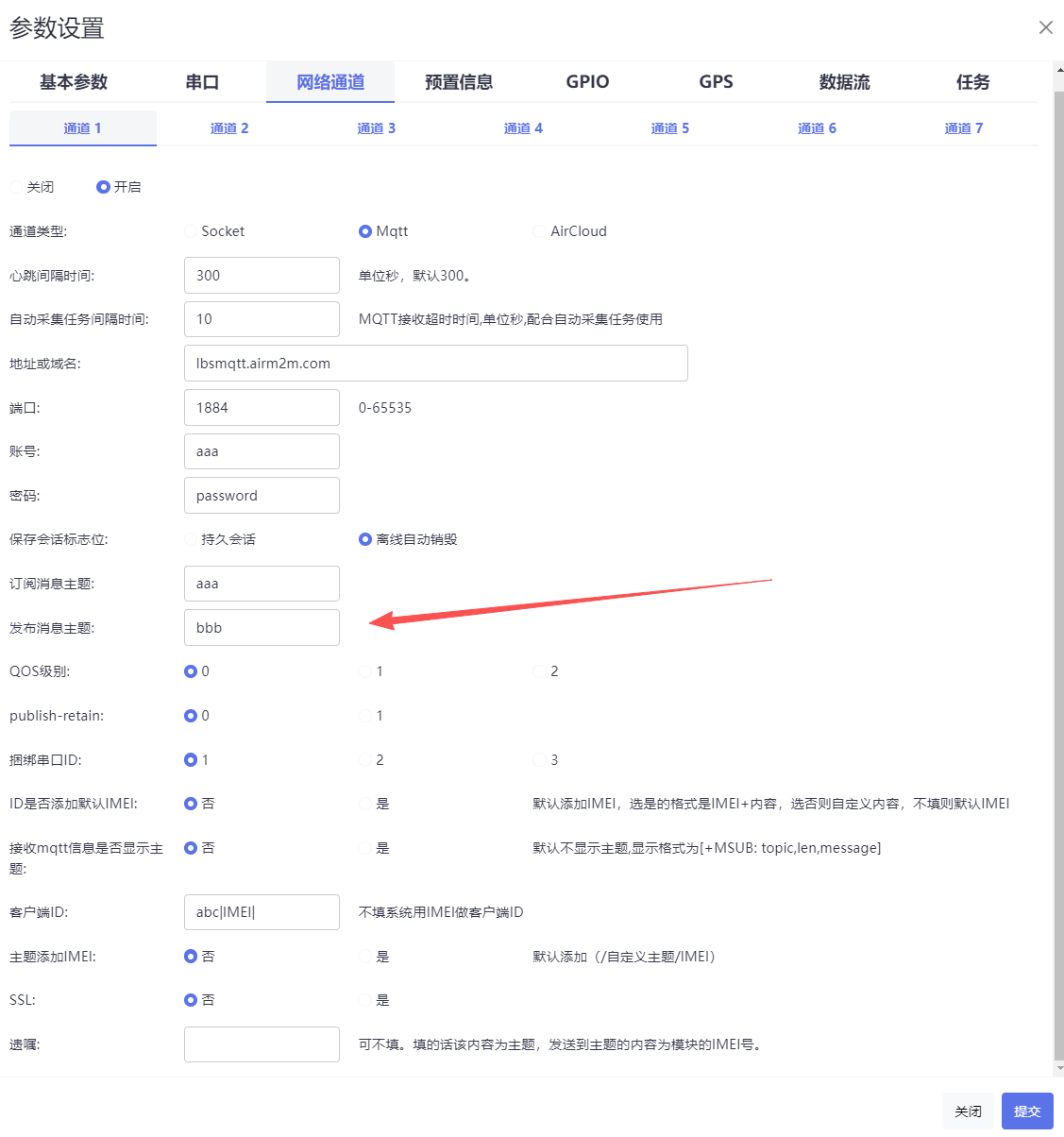

4.11 发布消息主题

1.功能解释：MQTT 的模块发送主题

2.举例：

多个主题中间用;来分开，例如：topic1;qos;topic2;qos...(每个参数之间必须加；最后一个参数后不需要加；)

多主题示例：

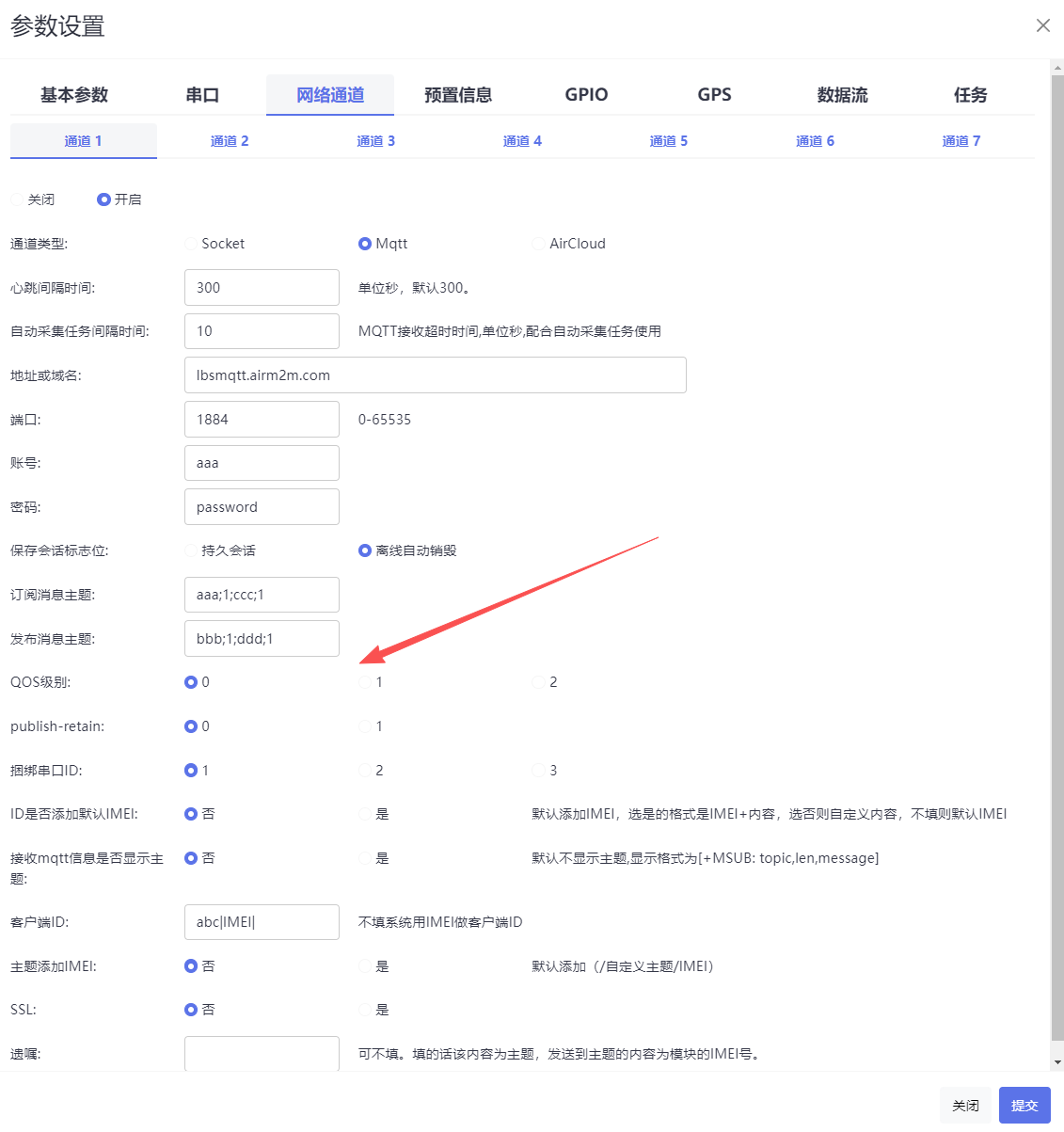

4.12 QOS 级别

1.功能解释：QoS 0（最多一次）：消息可能丢失，但传输最快，适用于非关键数据（如传感器读数）。QoS 1（至少一次）：消息保证必达，但可能重复，需应用层处理。QoS 2（恰好一次）：消息不丢不重，最可靠但开销最大，用于金融交易等场景。默认 0

2.举例

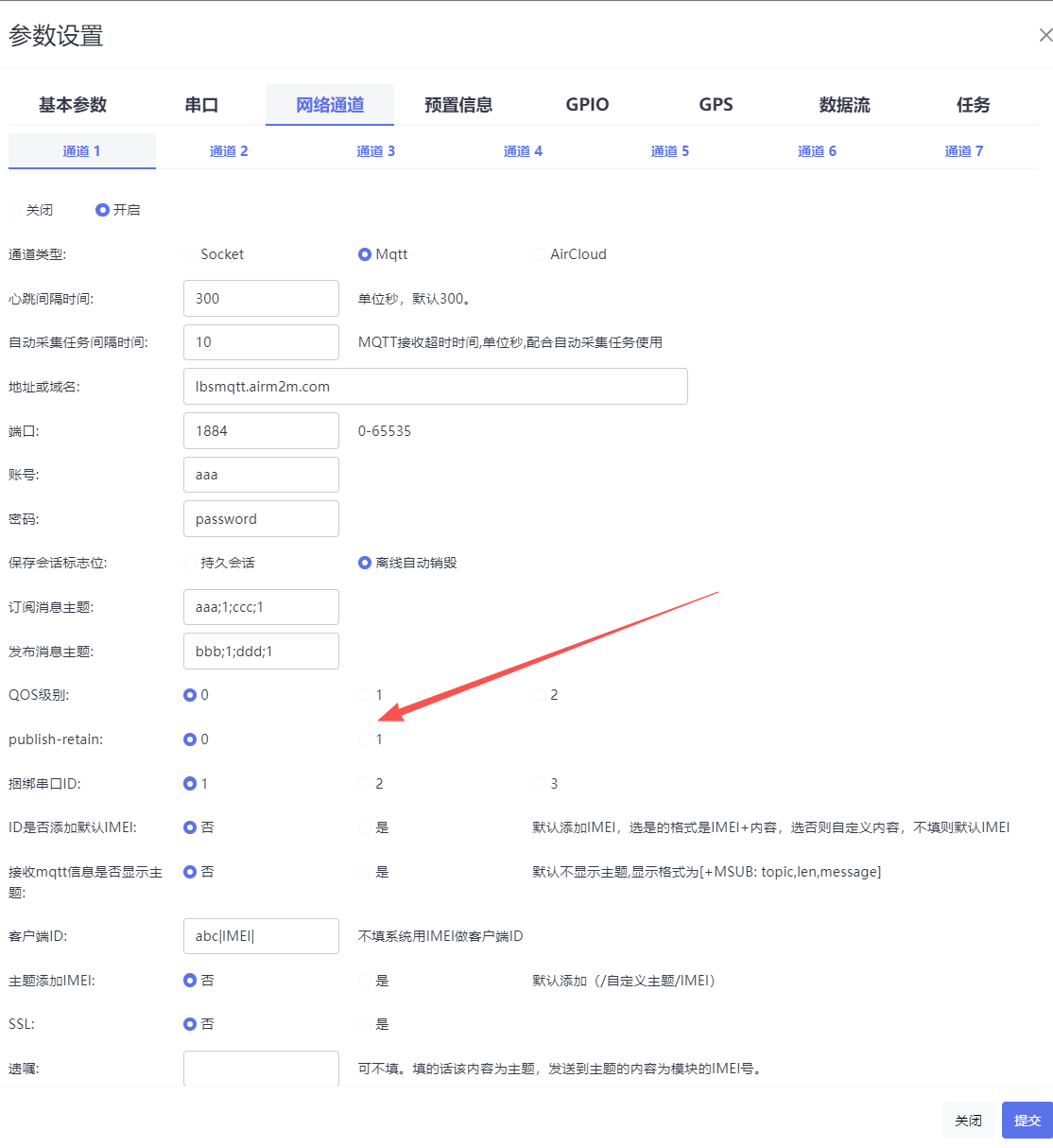

4.13 publish-reatin

1.功能解释：用于控制 mqtt 消息是否被服务器保留；当设置为保留模式时，服务器会保存该主题的最新消息，并在新客户端订阅该主题时自动发送此消息；0：服务器不保存此消息。1：服务器会保存此消息

2.举例：

默认为 0

4.14 捆绑的串口 ID

1.功能解释：进行数据传输的串口号，根据在串口配置的内容进行选择，1：串口 1,2：串口 2,3：串口 3

2.举例：

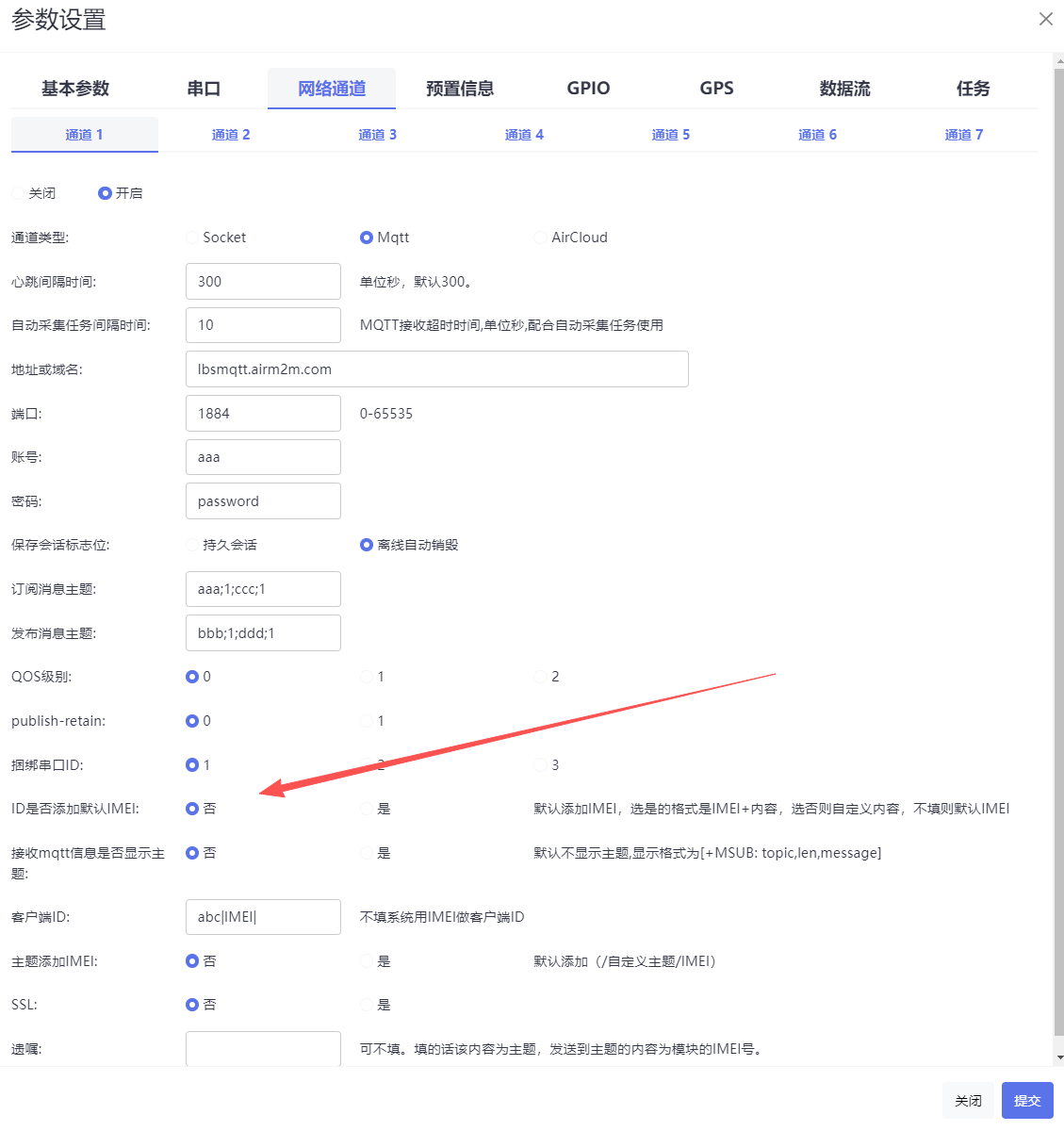

4.15 ID 是否添加默认 IMEI

1.功能解释：clientid 是否要添加模块的 IMEI 号，如果选择是，clientid 的内容就 INEI+ 自定义的内容，如果选择否，就是原始的 clientid 的内容

2.举例：

如果选择是，客户端的内容为 clientid+IMEI，内容为 abc+IMEI

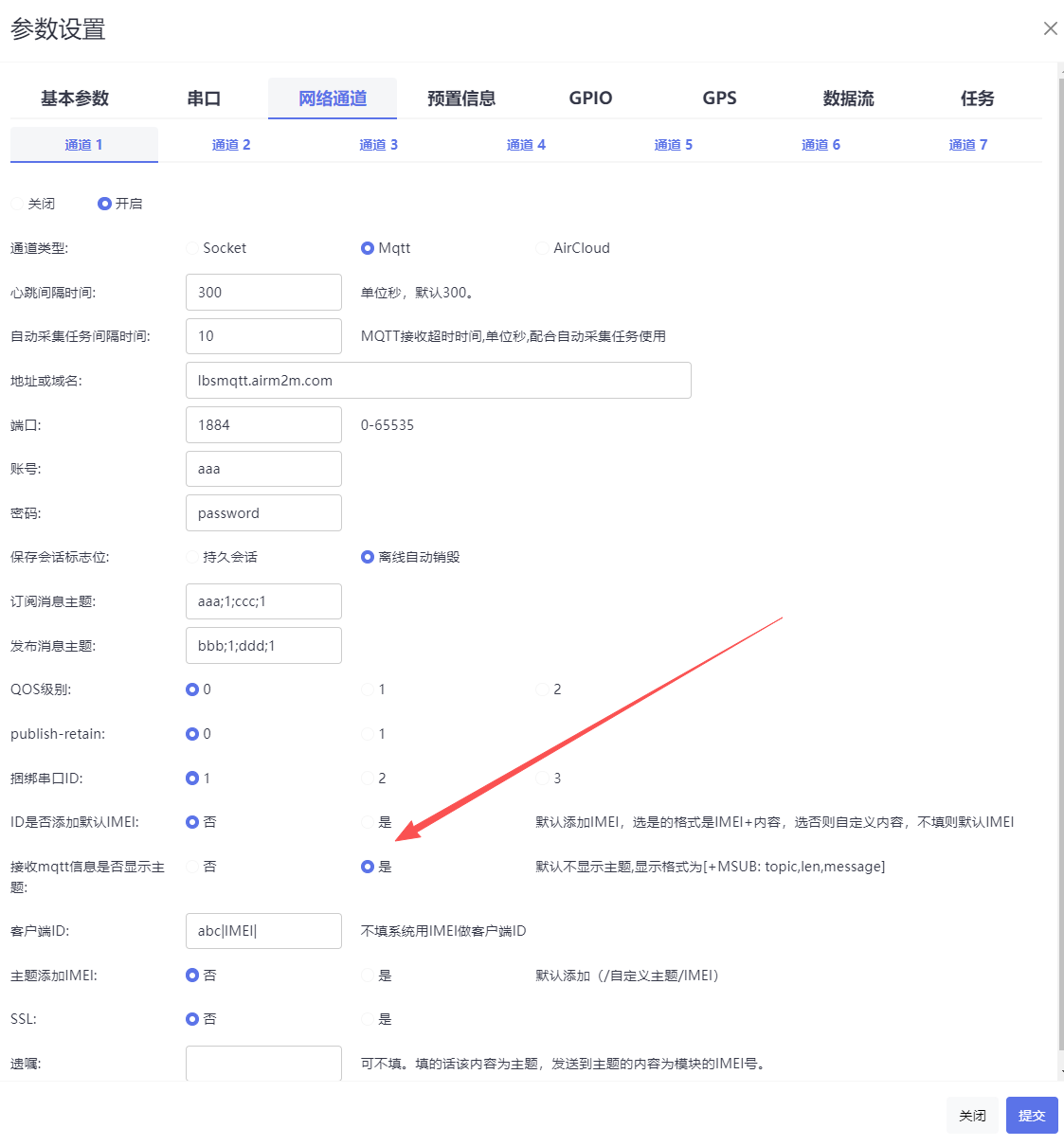

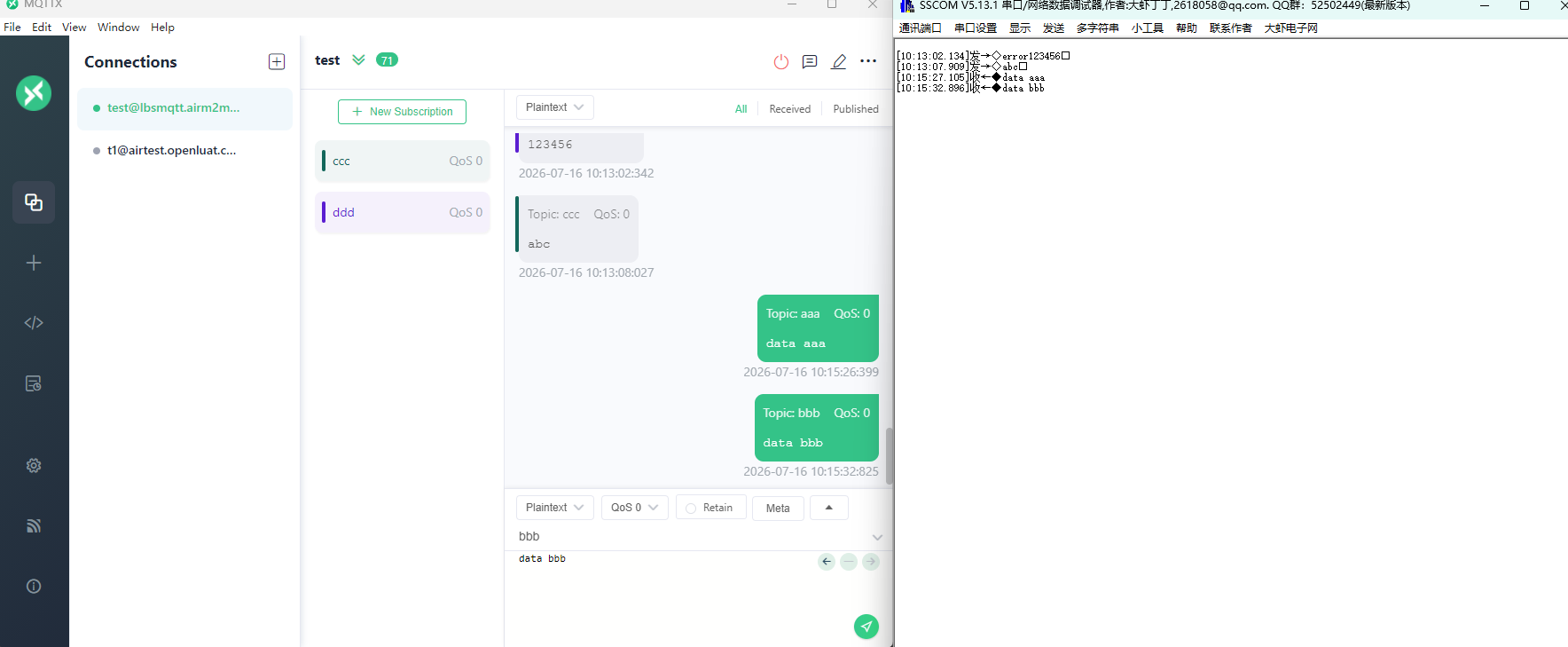

4.16 接收 mqtt 信息是否显示主题

1.功能解释：在某些用主控 + 模块的客户，订阅多主题的时候，在处理消息的时候，不知道是哪个主题发送过来的消息，所以为了多主题的处理，做了该功能。否：默认透传数据，是：返回格式为[+MSUB: topic,len,message]

2.举例：

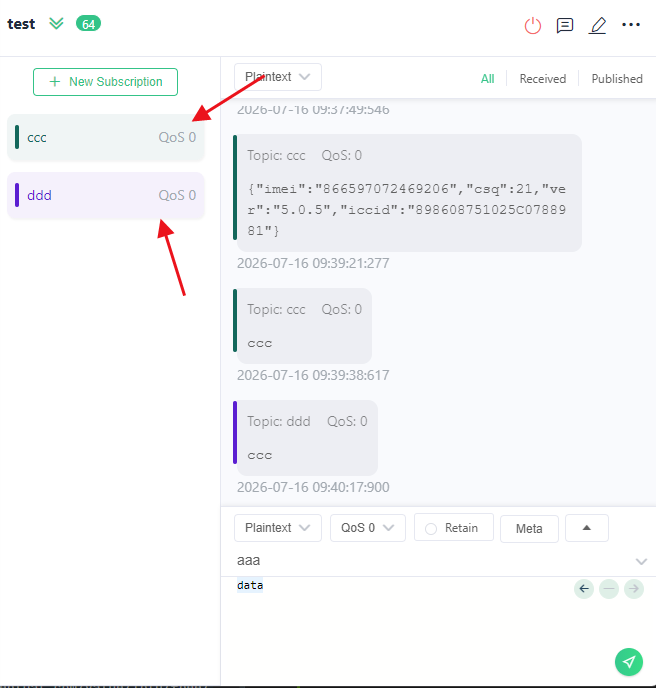

多主题订阅：

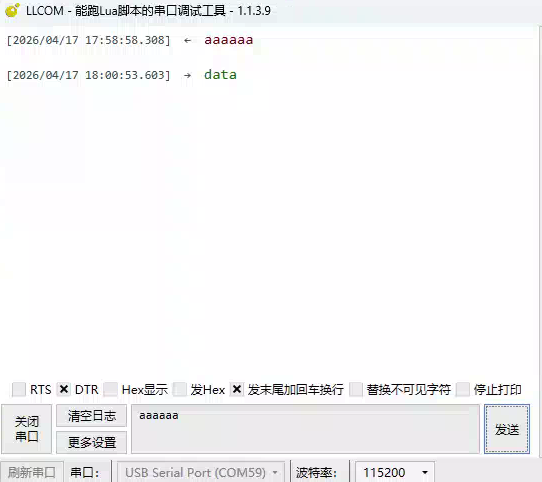

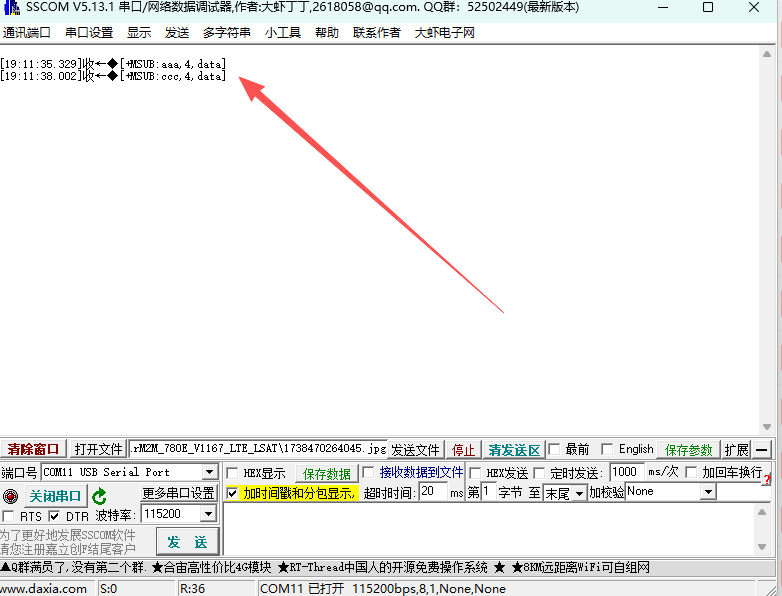

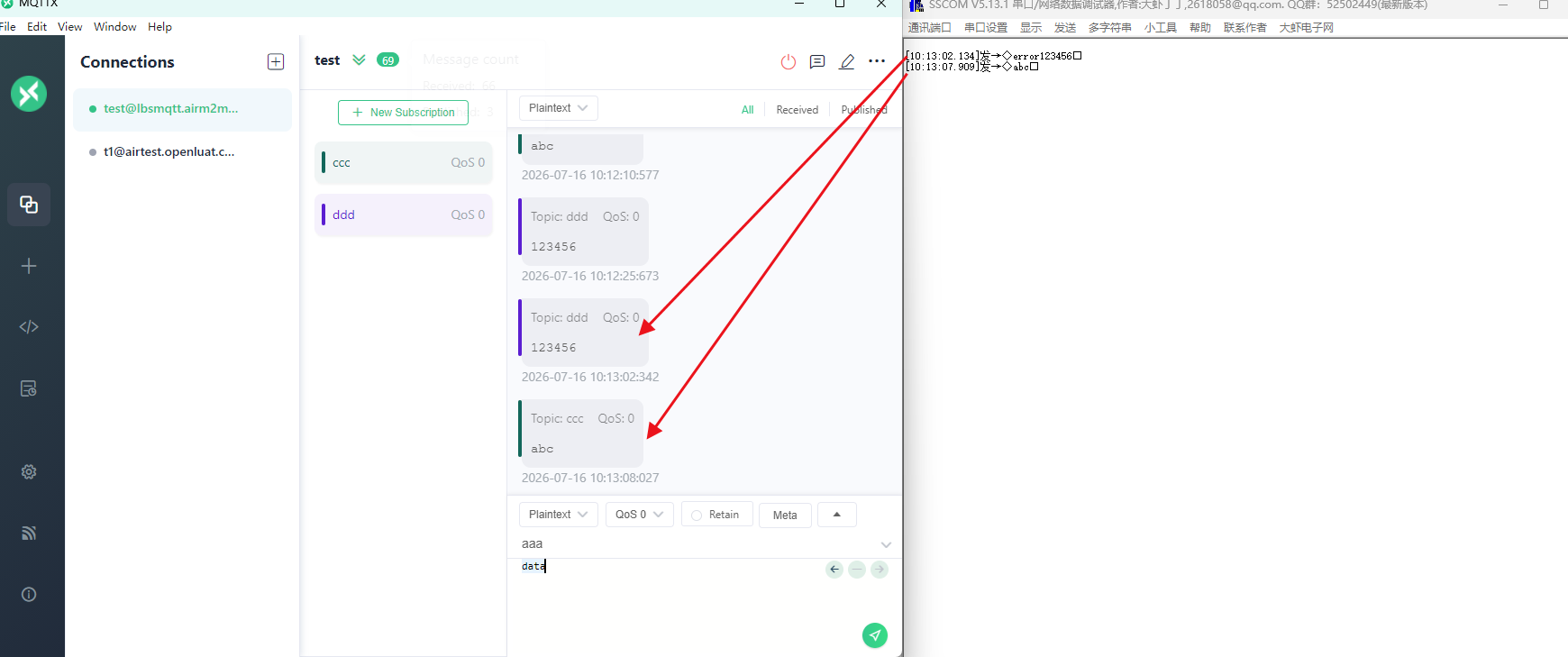

串口接收数据：

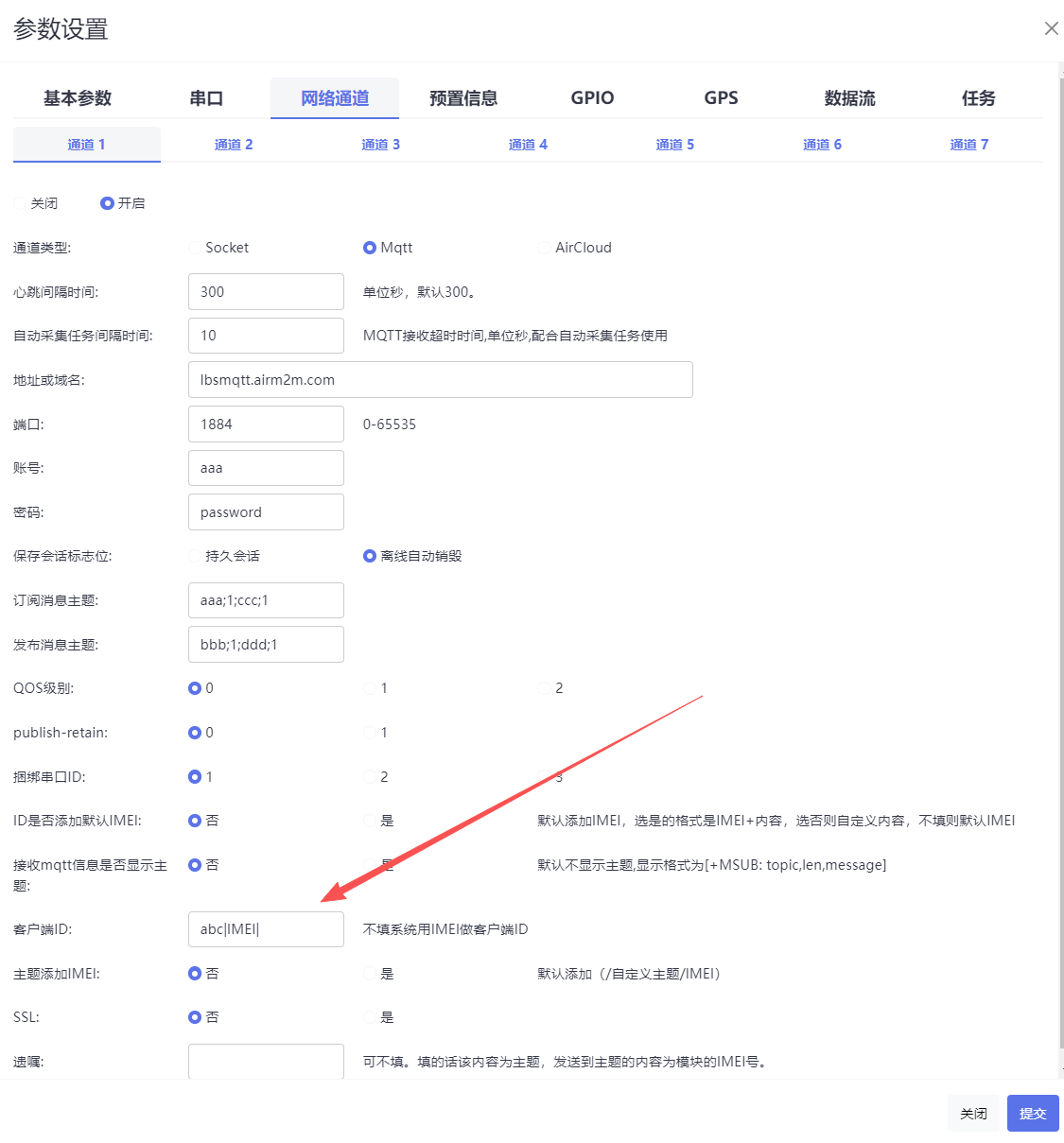

4.17 客户端 ID

1.功能解释：mqtt 的 clientid，如果需要在中间插入模块的 IMEI，内容为：xxx|IMEI|，和用户名密码的格式是一样的。

2.举例:

此处客户端的 ID 为 abc+ 模块 IMEI，需要注意的是，是否需要选择 ID 添加默认 IMEI 的功能了，选是的话，会在自定义 id 前面加上 IMEI

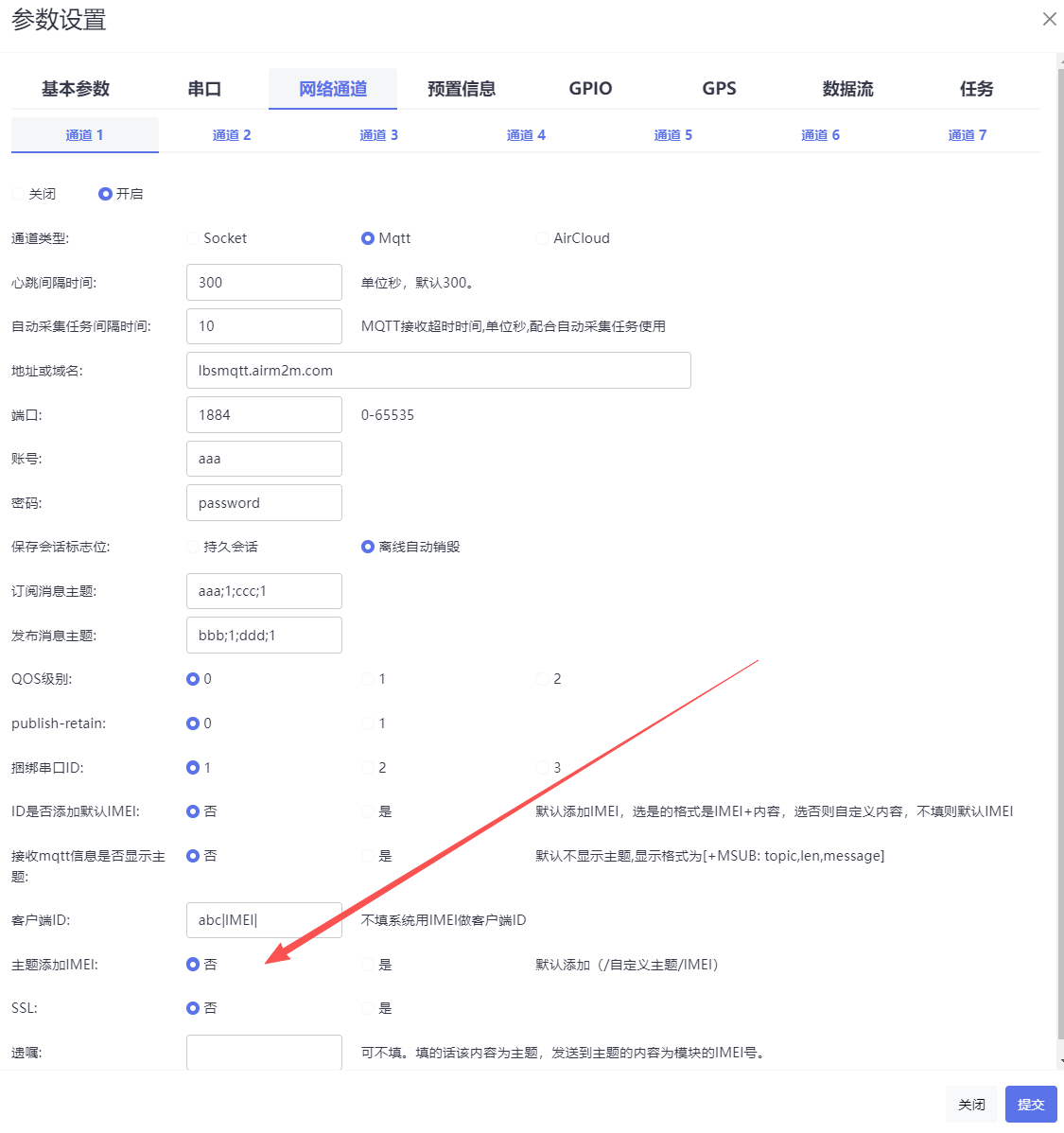

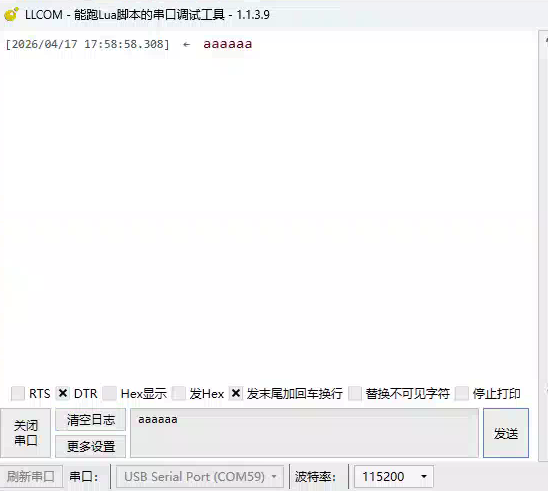

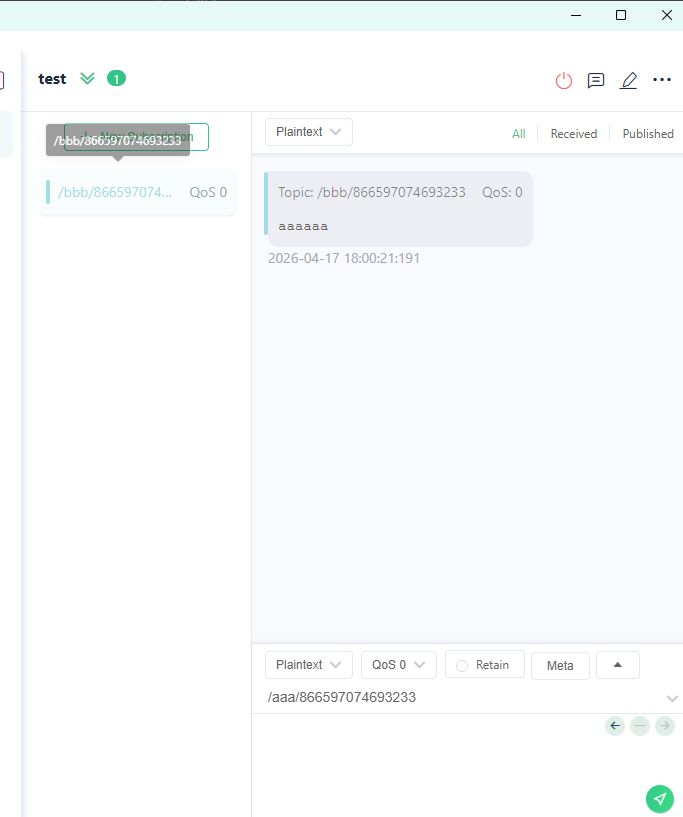

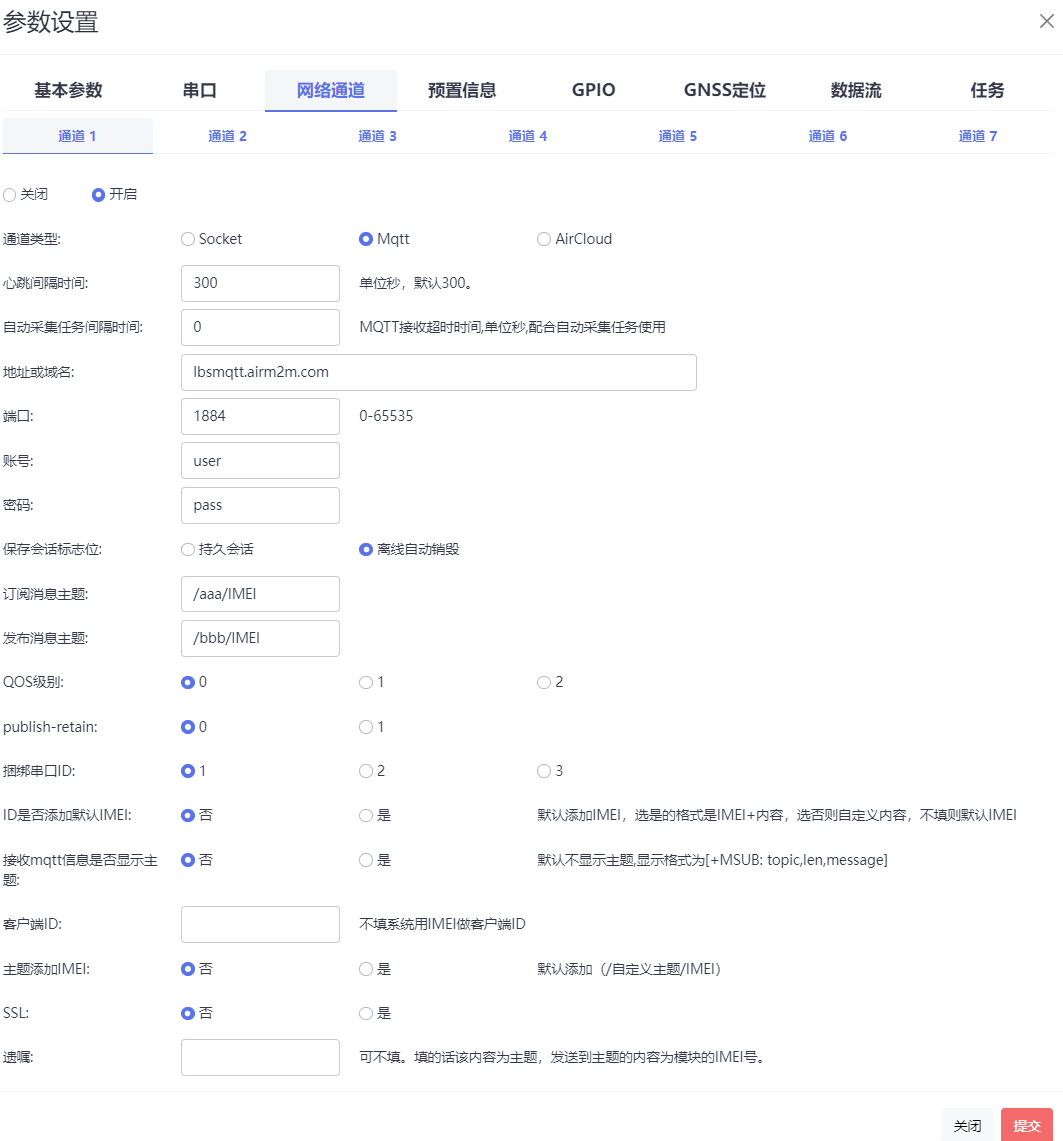

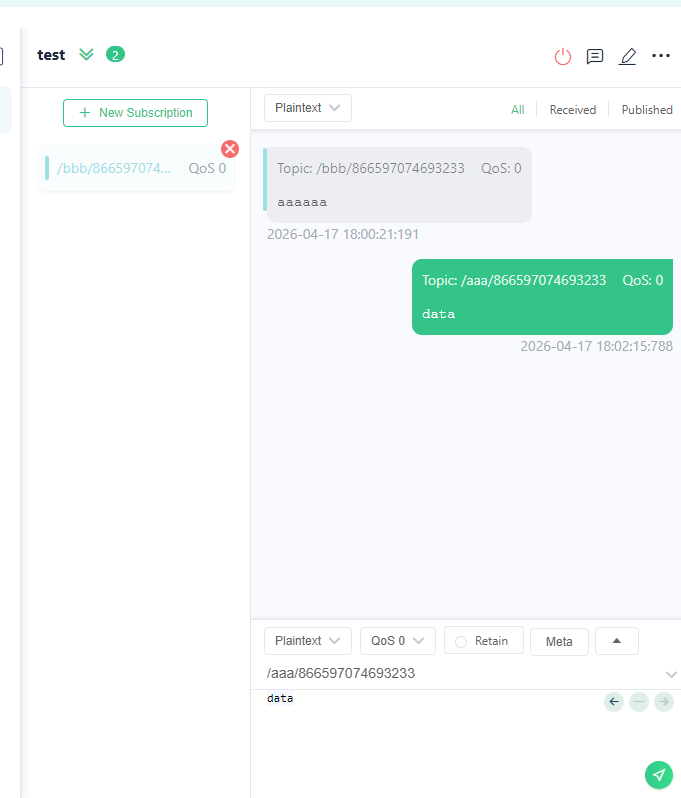

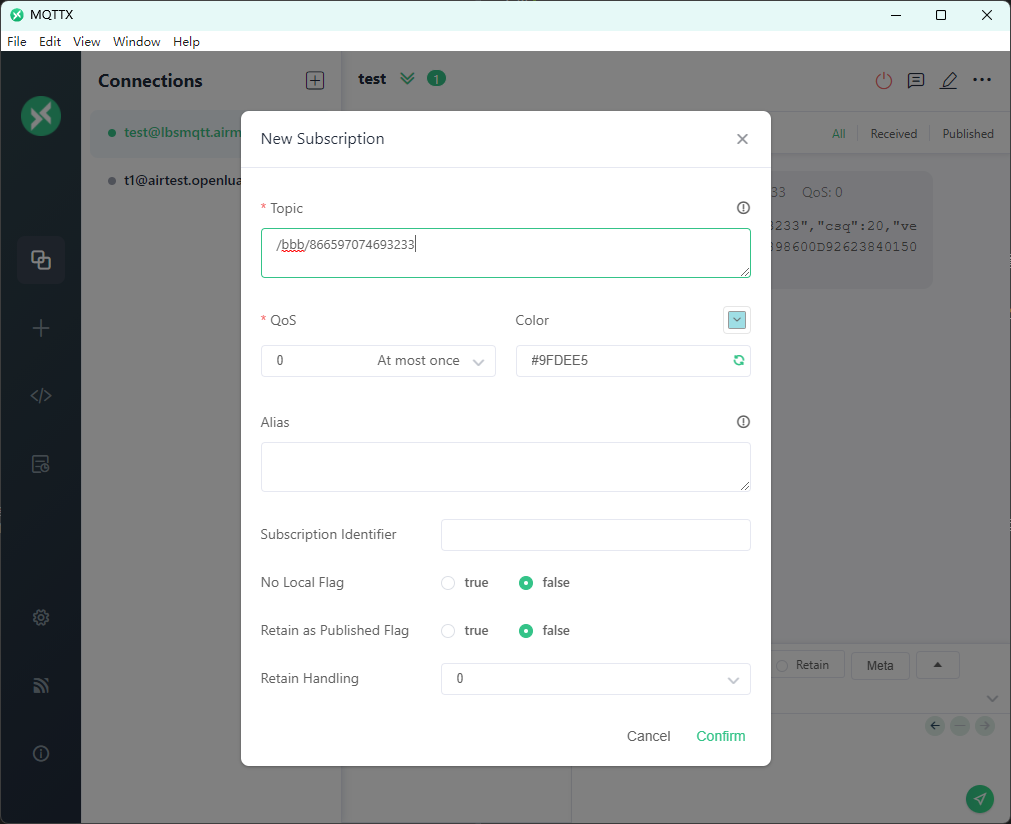

4.18 主题是否添加 IMEI

1.功能解释：该功能主要是在主题的后面添加 IMEI，例如订阅主题是/aaa，选项选是的话，内容则为/aaa/IMEI，是：添加 IMEI，否：不填 IMEI，默认否

2.举例:

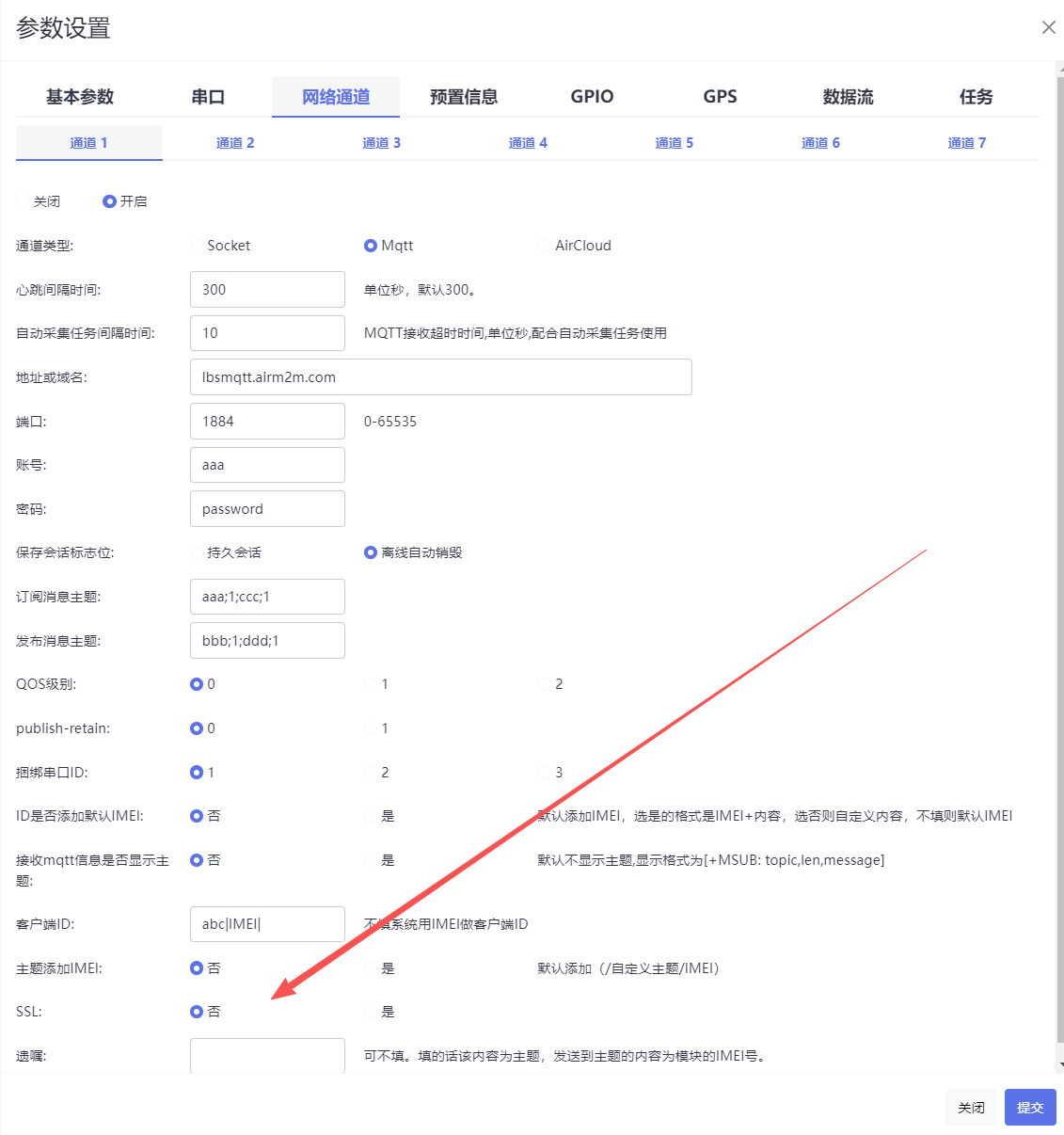

4.19 SSL

1.功能解释：ssl 加密配置；是：无证书最简单的加密，否：不加密，默认为不加密

2.举例：

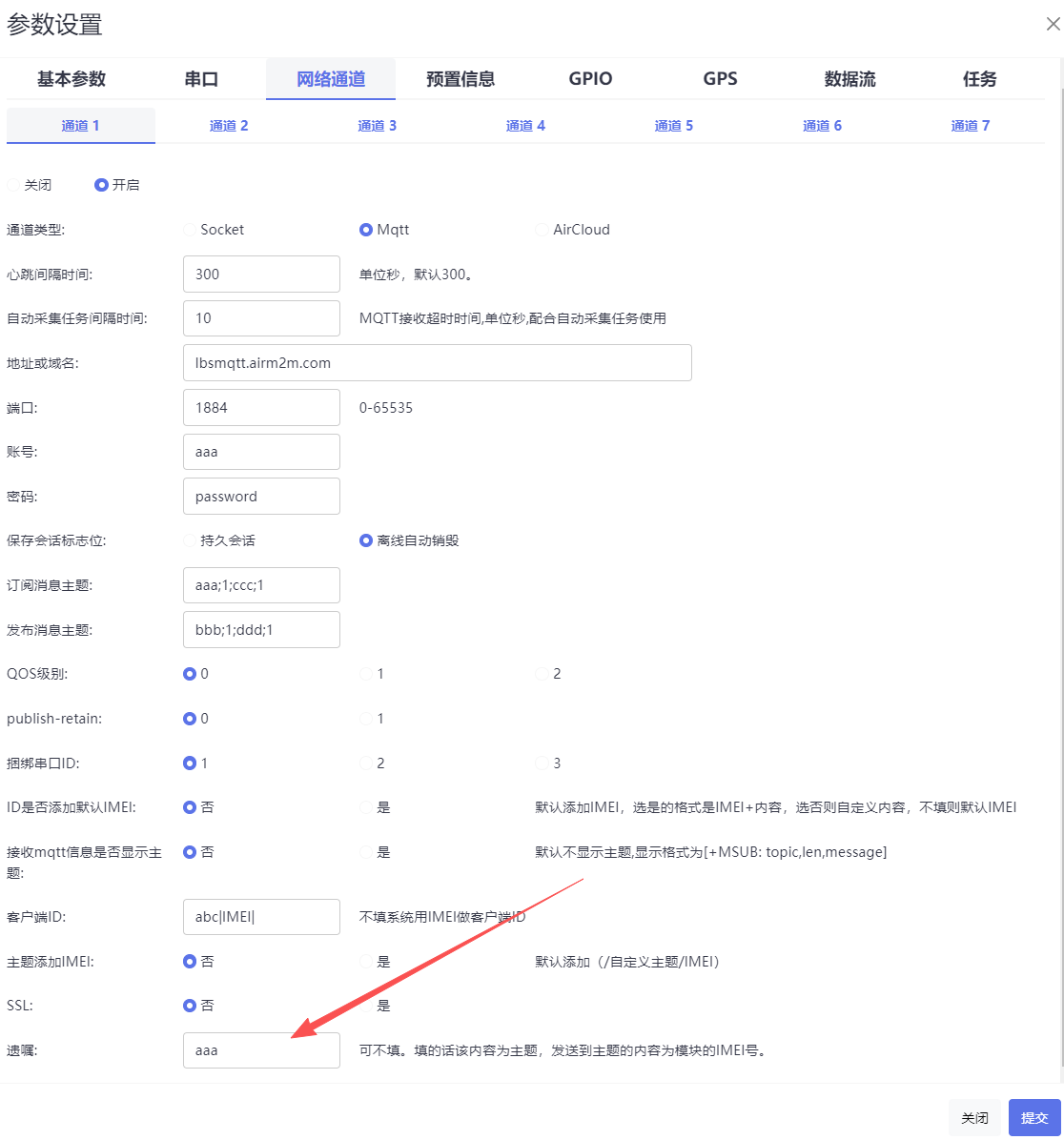

4.20 遗嘱

1.功能解释：MQTT 的遗嘱（Last Will and Testament, LWT）是一种机制，允许客户端在连接代理时预先设置一条消息，当其异常断开连接（如网络故障或心跳超时）时，由代理自动将这条消息发布到指定主题，以通知其他客户端其离线状态，遗嘱填入的消息为主题，发送内容默认为模块的 IMEI 号。

2.举例：
