07 GPIO

作者：李源龙　|　最后修改：2026-08-21

特别提示!!!!!

1. iRTU配置后台，不同页面的配置项进行分别配置，然后依次提交；

2. 提交后，如果设备是开机状态，设备并不能立即生效，需要将设备重新开机后方可生效；

3. 大的原则是：设备每次开机时，才会与网页配置后台进行同步一次；如果设备没有开机或已与配置后台同步完成后再进行新的配置，设备则无法再同步，需要重启开机才可以；

4. iRTU配置后台，是针对一个项目分组下的所有设备统一设置的，所以，如果需要针对某个特定设备进行单独配置，则需要先将该设备从项目分组中转移到一个独立的分组，然后再进行单独配置；

5. iRTU配置后台，是针对嵌入式设备各个功能项的配置后台，比如，要让设备连接某个云后台，可以在iRTU配置后台进行配置，但一旦配置完成，更多与云相关的功能，则需要通过云平台进行配置；

一、演示功能概述

本篇文档主要是讲解了 iRTU 的参数设置的 GPIO

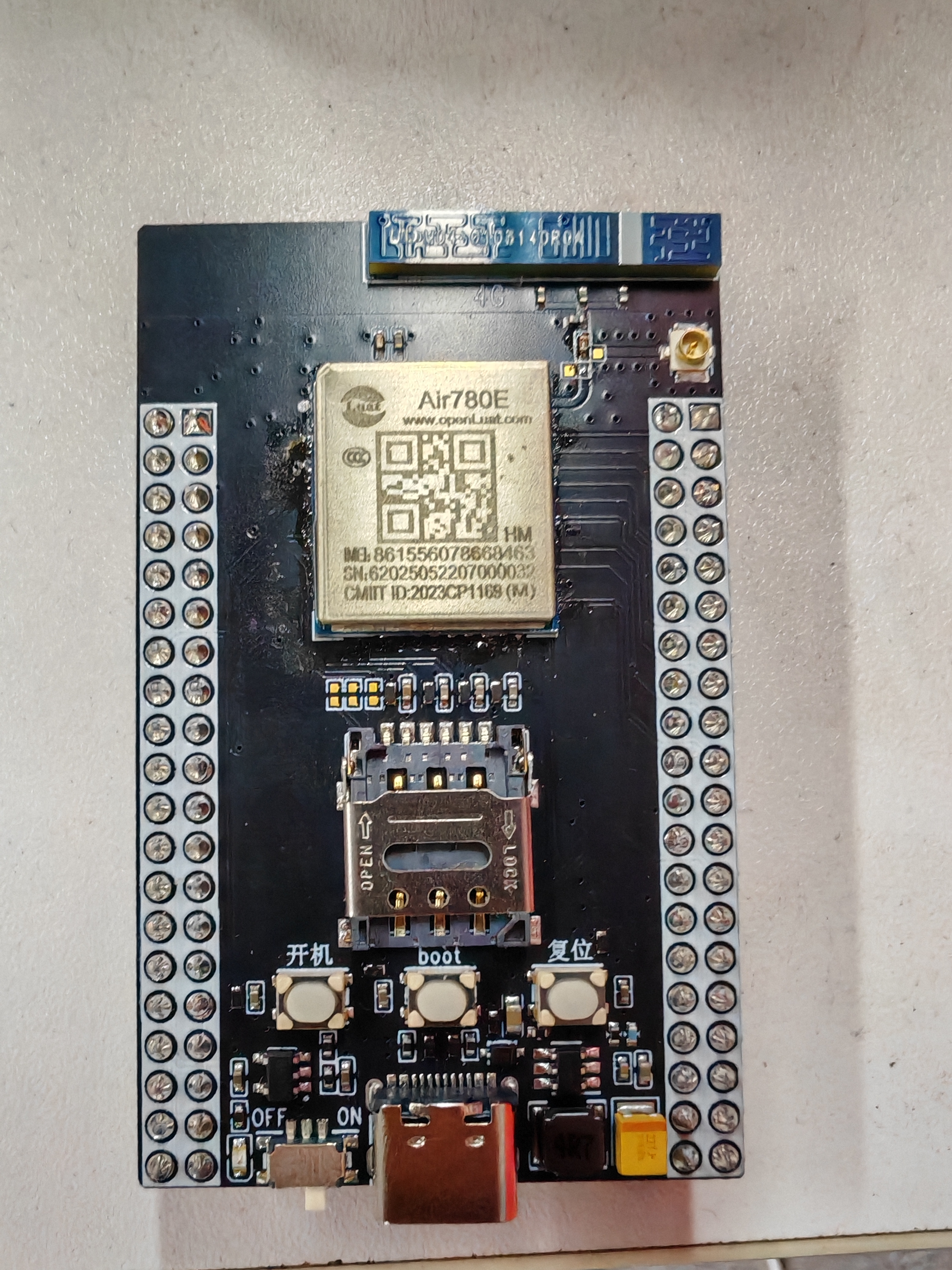

准备一块 Air780EHM 核心板：点击购买

1.烧录工具：Luatools 工具

2.Air780EHM 烧录需要的 irtu 固件：固件版本

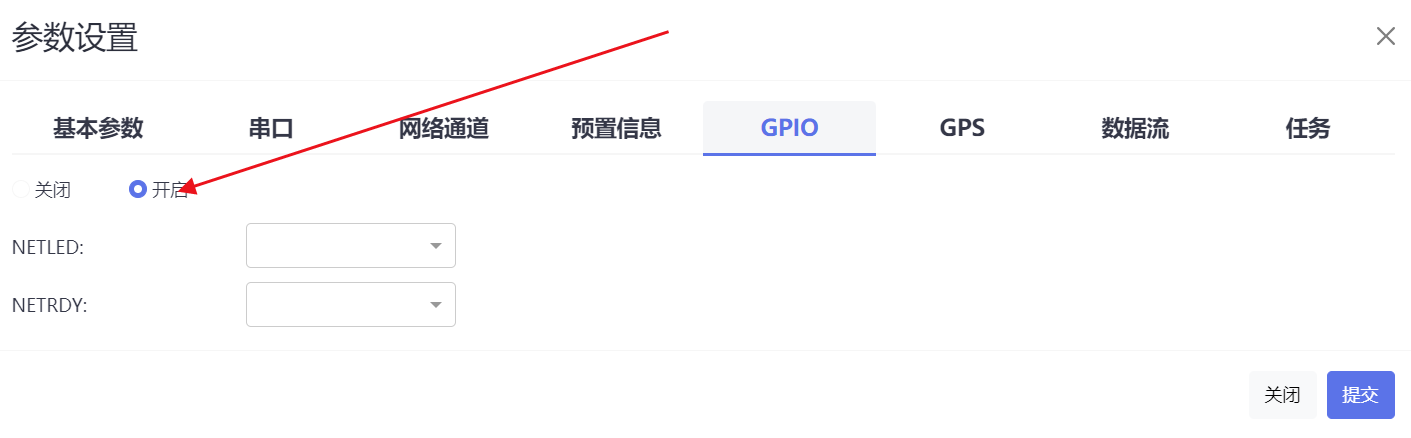

1.功能解释：关闭：不开启网络通道配置，无法进行服务器连接。开启：开启服务器通道配置

2.举例：

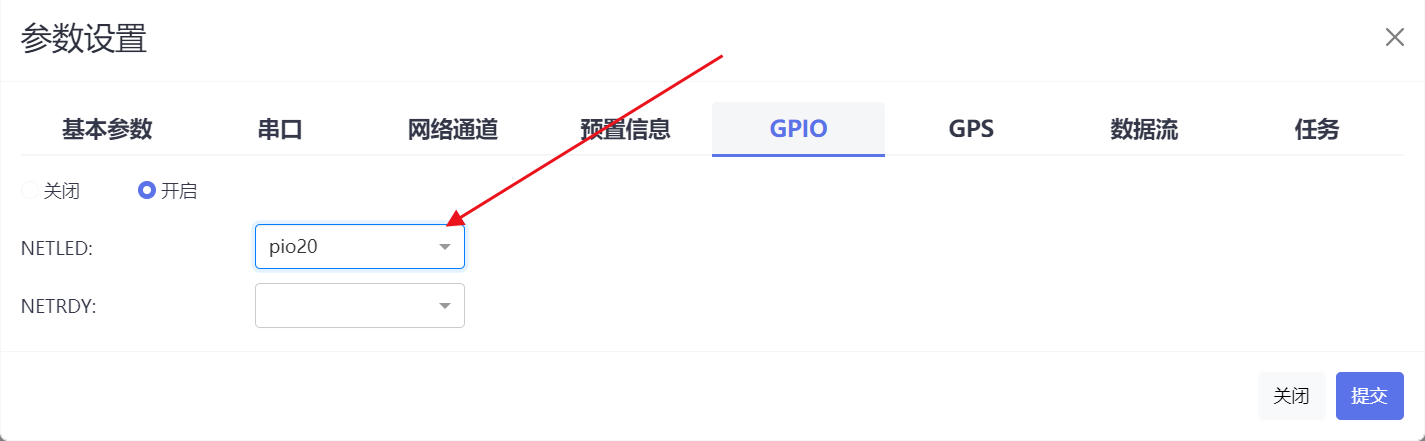

1.功能解释：如果没连上网为快闪频次为 100ms 高电平亮，100ms 低电平灭，连上服务器为高电平亮 200ms，低电平灭 1800ms，没连上服务器为：高电平亮 500ms，低电平灭 500ms，默认 GPIO 为 GPIO26，如果需要配置可以自行根据 GPIO 表设置 GPIO

2.举例：

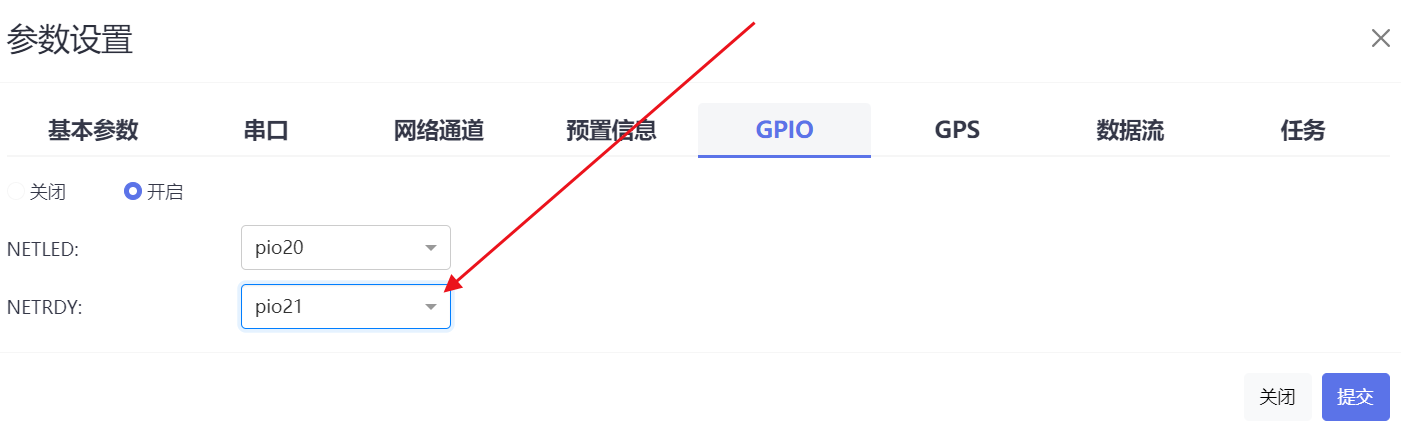

1.功能解释：如果连上服务器为高电平亮，没连上服务器为低电平灭，默认 GPIO 为 GPIO27，如果需要配置可以自行根据 GPIO 表设置 GPIO

2.举例：

本文演示如何在 Air780EHM 核心板上面，用 irtu 固件，展示 GPIO 的配置
