合宙标准配件 AirFONTS_1000 使用说明

作者：沈园园

矢量字库芯片规格书

高通矢量字库芯片 GT5SLCD2E-1A 规格书 点击下载

一，简要说明

AirFONTS_1000是合宙推出的一款矢量字体的配件板，其中：

  1. 6线插针，SPI接口；
  2. 关键元器件：GT5SLCD2E-1A;
  3. 支持GBK中文和ASCII码字符集;
  4. 支持16到192号的黑体字体，支持灰度显示;
  5. 适用于Air780E系列/Air8000系列/Air8101系列/Air6101系列；

二，使用说明

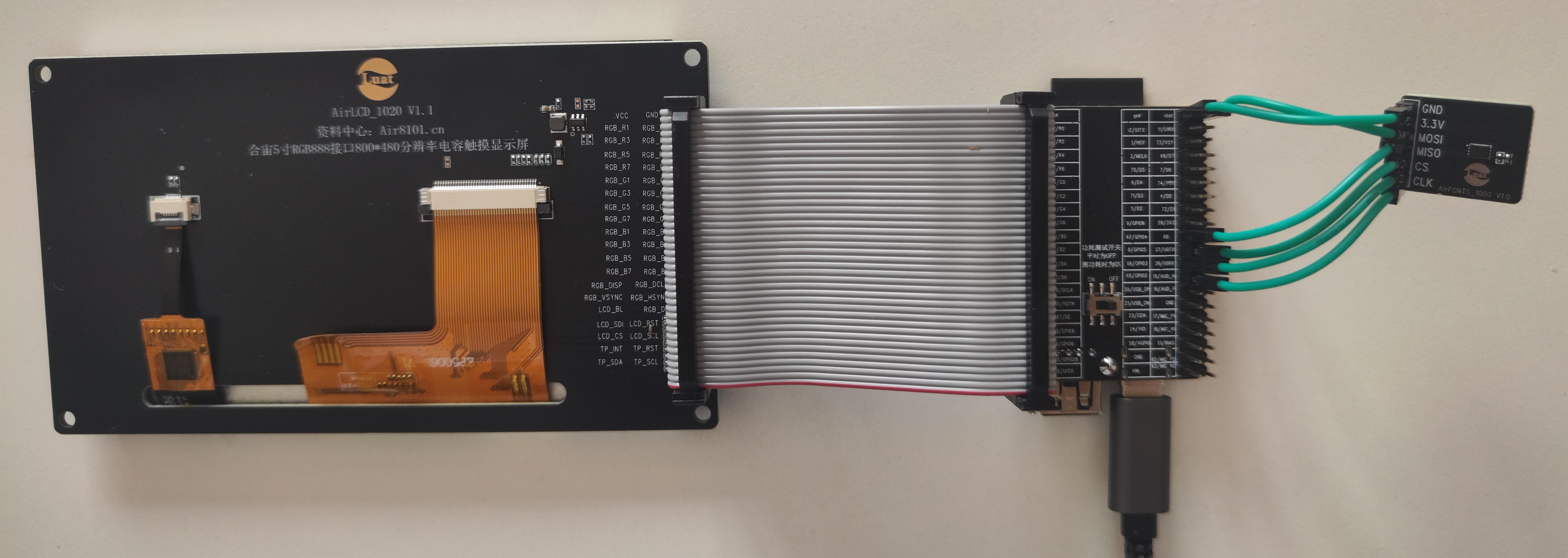

AirFONTS_1000配件板+Air8101/Air6101核心板+AirLCD_1020配件板，硬件连接示意图，如下图所示：

  • Air8101/Air6101核心板 和 AirFONTS_1000配件板之间一定要使用配套的5cm长的杜邦线相连，杜邦线太长的话，会出现spi通信不稳定的现象；
Air8101/Air6101核心板 AirFONTS_1000配件板
vbat 3.3V
gnd GND
67/GPIO4 MOSI
8/GPIO5 MISO
66/GPIO3 CS
65/GPIO2 CLK

三，原理图与 PCB

1. AirFONTS_1000 原理图与 PCB，只有 PADS 版本；

2. 原理图也可以查看文件夹内的 PDF 文档；

3. 原理图与PCB 文件如下；

AirFONTS_1000原理图及PCB

三，软件demo说明

  1. Air8101核心板+AirFONTS_1000软件demo；
  2. Air6101核心板+AirFONTS_1000软件demo；
  3. Air780EHV核心板+AirFONTS_1000软件demo；
  4. Air8000核心板+AirFONTS_1000软件demo；

四，参考资料

  1. Air780EPM/EHM 硬件相关文档 SPI 硬件电路说明
  2. Air780EHV 硬件相关文档 SPI 硬件电路说明
  3. Air780EGH 硬件相关文档 SPI 硬件电路说明
  4. Air8000 硬件相关文档 SPI 硬件电路说明
  5. 欢迎前往合宙官方淘宝店 购买；
