Air5101系列产品简介

Air5101系列是一款基于BLE 5.2技术的低功耗蓝牙(BLE)透传模块，兼具高性能与低功耗特性。本系列模块提供完整的AT指令集配置接口和透明数据传输模式，极大简化了无线通信应用的开发流程。

Air5101系列作为独立蓝牙模组，可与现有4G模组（780系列）完美搭配，通过“外挂”方式实现功能升级，让您的产品以极小的硬件改动获得蓝牙功能，真正实现低成本、高效率的解决方案。

系列型号说明：

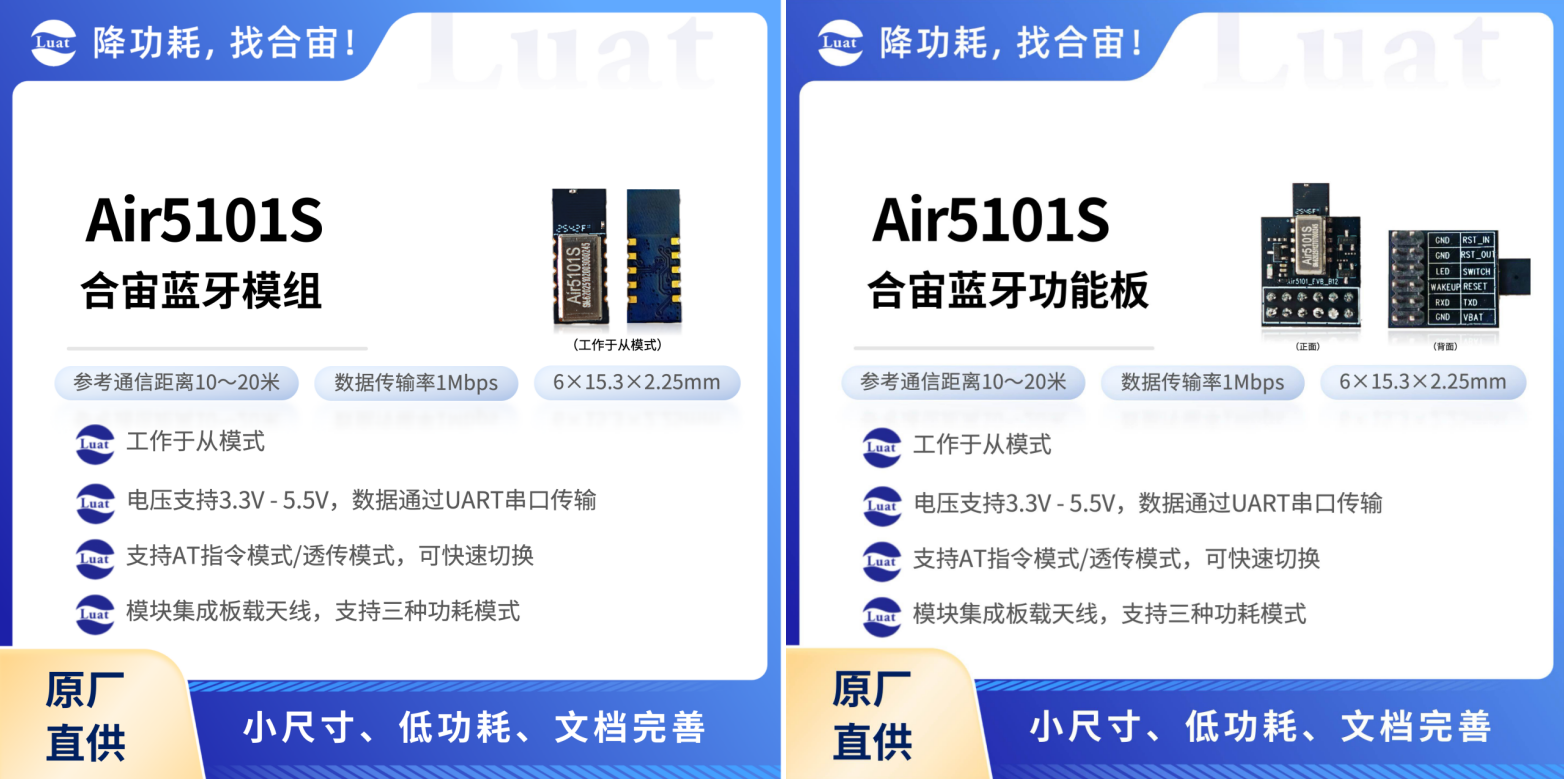

● Air5101S：工作于从模式，可被手机、主机等连接。

封装尺寸：

6 * 15.3 * 2.25mm

蓝牙技术规格：

● 蓝牙版本：BLE 5.2；

● 通信距离：参考距离10~20米（注：具体距离取决于环境和使用条件）；

● 数据传输率：物理层理论支持 1Mbps，短包格式传输；

● 发射功率：-40dBm~6dBm；

● 接收灵敏度 < -96 dBm；

工作模式：

● AT指令模式：通过串口发送AT指令配置模块参数，默认串口波特率为 9600bps，可设置115200等其它波特率；

● 透传模式：建立连接后数据透明传输，无需协议封装；

● 快速切换：支持两种工作模式的热切换，默认为透传模式，可以发送“AT+UA”进入AT指令模式；

应用场景：

本模块适用于各类物联网设备和无线通信应用，包括但不限于：

● 灯控、玩具控制；

● 数据透传模块；

● 无线传感设备；

● 其他专用设备；

Air5101S功耗说明：

Air5101S 支持三种功耗模式，常规模式0、低功耗模式1和低功耗模式2；

具体功耗与广播，连接的工作间隔有关，具体请参考第三章节的功耗说明，以下是三种功耗模式的对比：

注意：低功耗模式1和低功耗模式3的功耗相同，只是唤醒后的行为不一致；

1. 常规模式0：蓝牙正常工作；

2. 低功耗模式1：可被发现和连接，唤醒后，会在80ms后再次进入低功耗模式1。

3. 低功耗模式3：可被发现和连接，唤醒后，自动退出低功耗模式3，进入常规模式0；

Air5101S两项实用功能：

除了稳定的蓝牙连接，Air5101系列还内置了两项提升系统可靠性与智能化的实用功能：

1）🔒 硬件看门狗

模块可配置为系统的独立守护者。当主控运行异常、未能在设定时间内“喂狗”时，蓝牙模组能通过SWITCH引脚自动输出指定电平，强制重启主控，确保设备在无人值守环境下也能自恢复。

此功能要在AT指令模式下使用, 若在透传模式下，需注意喂狗超时时间，在超时时间内切换为AT指令模式进行喂狗操作，否则会触发看门狗复位。

示例指令：

设置看门狗，超时45秒后拉高SWITCH 100ms复位主控。
AT+WDCFG=1,45,1,100

更详细的说明，请参考Air5101S使用手册的6.7.1章节，点击此处跳转

2）⚡️ 智能低功耗唤醒

专为4G+蓝牙双模设备优化。在4G模组休眠时，蓝牙可保持低功耗连接。一旦发生蓝牙连接断开或收到数据等关键事件，蓝牙模块能通过WAKEUP引脚立即唤醒主控系统，实现真正的按需工作。

示例指令：

设置蓝牙断连唤醒，蓝牙断开连接后拉高WAKEUP 100ms 唤醒主控。
AT+WAKEUP=1,1,100

更详细的说明，请参考Air5101S使用手册的6.7.3章节，点击此处跳转

Air5101S模组资料

资料简介	相关链接
参考封装	Air5101_AD_20260119.rar Air5101_PADS_20260119.rar Air5101_立创_20260119.rar

Air5101系列开发板资料

Air5101S开发板使用说明见使用手册的第7章节，点击此处跳转

资料简介	相关链接
开发板相关资料	Air5101开发板相关硬件资料_20260119 Air5101开发板原理图(PDF版本)
