合宙标准配件 AirLCD_1000 使用说明
作者：沈园园
一，简要说明
AirLCD_1000 是合宙推出的一款SPI接口，3.5寸屏，480*320 的LCD配件版，其中：
1. 显示屏的驱动IC是：ST7796；
2. 8个插针管脚：LCD_CLK LCD_SDA LCD_RST LCD_RS LCD_CS BKL VCC GND；
a. BKL：背光控制管脚，默认高电平，背光常亮；低电平时背光熄灭；
b. VCC：2.8V-3.3V；
3. 适用于Air780系列/Air8000系列/Air8101系列；
二，使用说明

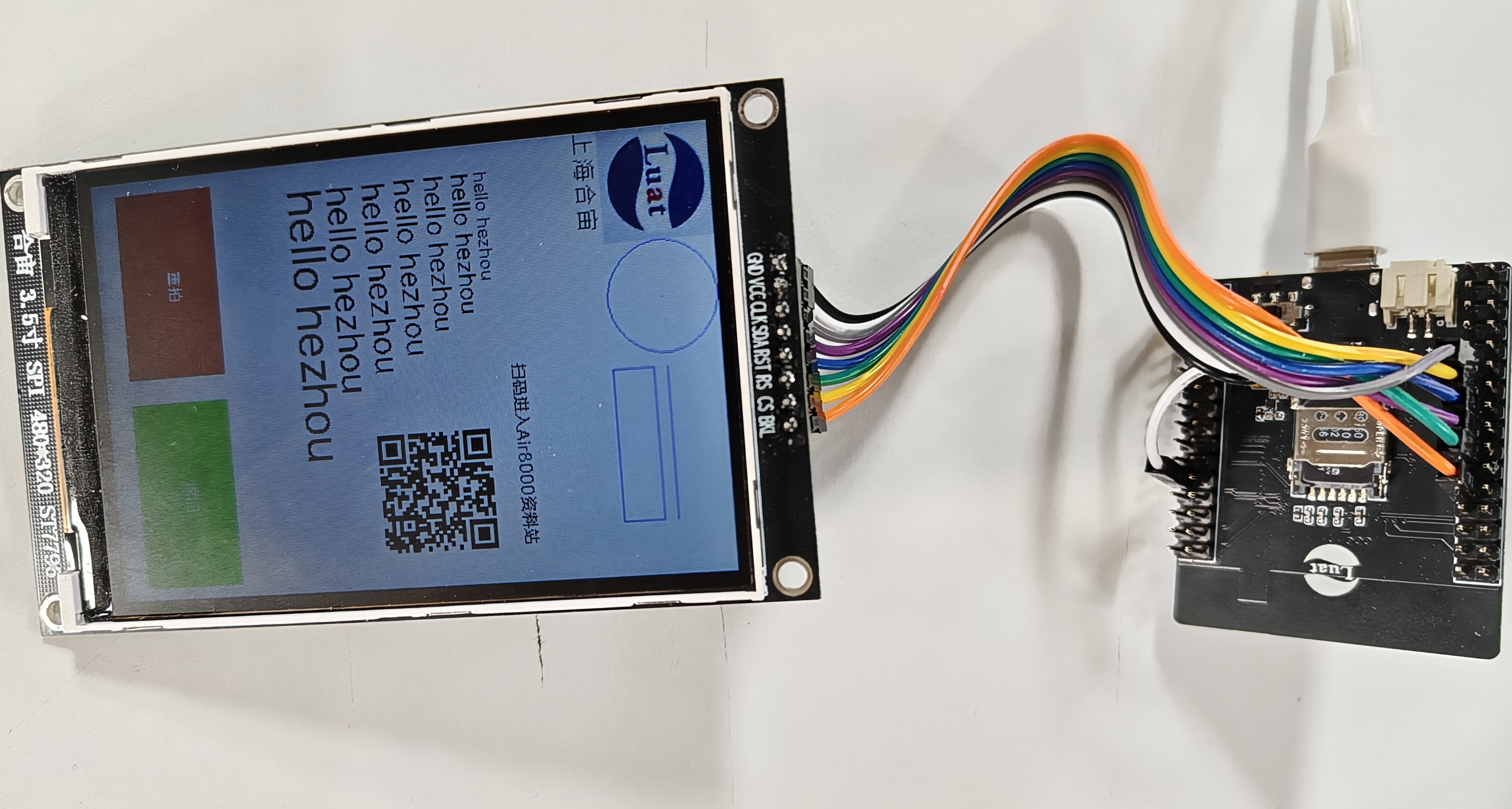

通过母对母杜邦线*8连接到Air8000A 核心板核心板，硬件连接示意图如下所示：
硬件准备
- AirLCD_1000 显示屏*1
- Air8000A 核心板*1
- 母对母杜邦线*8
- TYPE-C 数据线*1
- 按照硬件接线图正确连接 LCD 显示屏
- 确保背光控制引脚（如 demo 中 GPIO1）支持 PWM 功能
- 将核心板正面开关打到供电位置，背面开关打到 USB ON 位置
接线说明
| 引脚说明 | 开发板 | 屏幕 | 引脚说明 |
| 模组GPIO供电能力弱，所以使用VDD-EXT供电。如果使用GPIO需要外置LDO用GPIO取控制供电，注意：GPIO需要初始化，需要等待供电稳定后再进行初始屏幕。 | VDD-EXT | VCC | 显示屏电源供电脚 |
| 电源地 | GND | GND | 电源地 |
| LCD SPI 串口的时钟信号 | LCD_CLK | CLK | SPI 串口的时钟信号 |
| LCD SPI 串口的数据脚 | LCD_SDA | SDA | SPI 串口的数据输入脚 |
| LCD 复位脚 | LCD_RST | RST | 显示屏复位脚 |
| LCD 数据/寄存器控制脚 | LCD_RS | RS | 4 线 SPI 串口的显示数据/寄存器指令 |
| LCD SPI片选，同一个SPI接口上有多个设备才使用 | LCD_CS | CS | LCD驱动芯片片选脚 |
| LCD 背光控制引脚 | GPIO_1/PWM0 | BKL | 背光使能引脚 |
三，软件demo说明
1. Air8000核心板+AirLCD_1000演示 demo ；
2. Air780epm核心板+AirLCD_1000演示 demo ；
3. Air780ehv核心板+AirLCD_1000演示 demo ；
四，参考资料
1. Air8101 硬件相关文档 LCD/触摸面板电路介绍 ；
2. Air8000 硬件相关文档07 LCD参考电路 - luatos@air8000 - 合宙模组资料中心
3. Air8000 软件相关文档01 LCD屏驱动 - luatos@air8000 - 合宙模组资料中心
5. Air780epm 硬件相关文档07 LCD参考电路 - luatos@air780epm - 合宙模组资料中心
6. Air780epm 软件相关文档01 LCD屏驱动 - luatos@air780epm - 合宙模组资料中心
8. Air780ehv 硬件相关文档08 LCD参考电路 - luatos@air780ehv - 合宙模组资料中心
9. Air780ehv 软件相关文档01 LCD屏驱动 - luatos@air780ehv - 合宙模组资料中心
11. Air6101 硬件相关文档 LCD/触摸面板电路介绍；
