合宙标准配件 AirSPINORFLASH_1000 使用说明

作者:沈园园

一,简要说明

AirSPINORFLASH_1000 是合宙推出的一款SPI接口,128Mb的SPI NOR Flash配件版,其中:

1. 驱动IC是:华邦W25Q128;

2. 适用于Air780系列/Air8000系列/Air8101系列;

二,使用说明

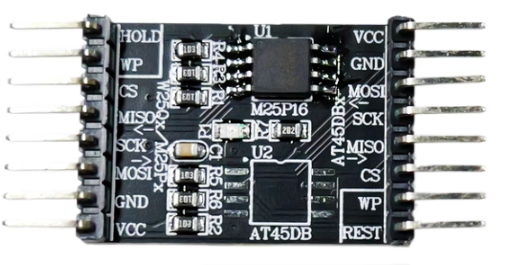

配件版管脚图如下所示:

Air8000 核心板与 AirSPINORFLASH_1000 按以下方式接线:

Air8000核心板
AirSPINORFLASH_1000配件版
GND(任意)
GND
VDD_EXT
VCC
GPIO12/
SPI1_CS
CS
SPI1_SLK
SCK
SPI1_MOSI
MOSI
SPI1_MISO
MISO

三,软件demo说明

1. Air780EHV核心板+AirSPINORFLASH_1000软件demo

2. Air8000核心板+AirSPINORFLASH_1000 软件demo

四,参考示例;

1. Air780ehv 硬件相关文档 14 SPI接口电路 - luatos@air780ehv - 合宙模组资料中心

2. Air8000 硬件相关文档 18 SPI参考电路 - luatos@air8000 - 合宙模组资料中心

3. 欢迎前往合宙官方淘宝店购买;
