一、GPIO 概述

gpio 是通用型输入输出的简称,一个 gpio 引脚可以用于输入、输出或其他特殊功能。

二、演示功能概述

本文将介绍 Air780EP gpio 的输入与输出 demo 讲解与效果演示。

三、准备硬件环境

参考:硬件环境清单第二章节内容,准备以及组装好硬件环境。

四、软件环境

“凡事预则立,不预则废。”在详细阐述本功能示例之前,我们需先精心筹备好以下软件环境。

1. Luatools工具

2. 内核固件文件(底层core固件文件):LuatOS-SoC_V2002_Air780EP;参考项目使用的内核固件

3. luatos需要的脚本和资源文件

脚本和资源文件点我浏览所有文件

lib脚本文件:使用Luatools烧录时,勾选 添加默认lib 选项,使用默认lib脚本文件;

准备好软件环境之后,接下来查看如何烧录项目文件到Air780EP核心板,将本篇文章中演示使用的项目文件烧录到Air780EP核心板中。

四、GPIO 软硬件参考

4.1 API 接口介绍

本教程使用 api 接口为:

https://docs.openluat.com/Air780EP/luatos/api/core/gpio/

4.2 GPIO 硬件设计

4.2.1 GPIO 复用表

!!!一定要仔细阅读这里的GPIO使用注意事项!!!

六、GPIO 简介

认识模块 GPIO 管脚:Air780EP 模块的 gpio 与其他 MCU 类的芯片一样,也可以配置为输入/输出/上拉/下拉/中断等状态,只有在硬件设计手册上注明带 GPIO 功能的管脚才能作为 GPIO 使用。

Air780EP 及其系列模组,有两种 GPIO,一种叫做普通 GPIO,一种叫做 AGPIO

下面是普通 GPIO 和 AGPIO 的区别


休眠后状态
驱动能力
输入输出
中断
普通 GPIO
掉电且伴随网络状态可能会有不定周期的波动
单个 <10mA
总计 <200mA
支持
支持
AGPIO
保持原设置状态

单个 <5mA
总计 <5mA
支持
支持

6.2 输出模式简介

GPIO 的输出模式是指将 GPIO 配置为向外界输出高低电平的模式。

6.2.1 输出模式示例

输出模式测试 demo

这里粘贴的代码相比较 demo 中删减了一些判断板子型号的功能,更加精简,最终效果还是一样的。

-- LuaTools需要PROJECT和VERSION这两个信息
PROJECT = "gpiodemo"
VERSION = "1.0.1"

log.info("main", PROJECT, VERSION)

-- sys库是标配
_G.sys = require("sys")

if wdt then
    -- 添加硬狗防止程序卡死,在支持的设备上启用这个功能
    wdt.init(9000) -- 初始化watchdog设置为9s
    sys.timerLoopStart(wdt.feed, 3000) -- 3s喂一次狗
end

-- Air780EP的AT固件默认会为开机键防抖, 导致部分用户刷机很麻烦
if rtos.bsp() == "EC618" and pm and pm.PWK_MODE then
    pm.power(pm.PWK_MODE, false)
end

local gpio_number = 27

LED = gpio.setup(gpio_number, 1)

sys.taskInit(function()
    -- 开始呼吸灯
    local count = 0
    while 1 do
        -- 呼吸灯程序
        LED(1)
        log.info("GPIO", "Go Go Go", count, rtos.bsp())
        sys.wait(500)--点亮时间 500ms
        LED(0)
        sys.wait(500)--熄灭时间 500ms
        count = count + 1
    end
end)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

6.2.2 示例效果展示:

每隔 1 秒亮 0.5 秒。

6.2 输入模式简介

GPIO 的输入模式是指将 GPIO 配置为接收外部信号的模式。

6.2.1 输入模式测试 demo

输入模式测试 demo

-- LuaTools需要PROJECT和VERSION这两个信息
PROJECT = "gpio_irq"
VERSION = "1.0.0"

log.info("main", PROJECT, VERSION)

-- sys库是标配
_G.sys = require("sys")

if wdt then
    -- 添加硬狗防止程序卡死,在支持的设备上启用这个功能
    wdt.init(9000) -- 初始化watchdog设置为9s
    sys.timerLoopStart(wdt.feed, 3000) -- 3s喂一次狗
end

-- 配置gpio24为输入模式
-- 配置GPIO27(即开发板上LED灯)为输出模式

-- 请根据实际需求更改gpio编号和上下拉
local inputpin = 24
local ledpin = 27

local input = gpio.setup(inputpin,nil)
local led = gpio.setup(ledpin, 1)

--GPIO24检测到有高低电平输入后,会返回GPIO24当前获取到的电平为高还是低,高返回值为1,低返回值为0
--将这个返回值,传给GPIO27(LED),为0 则GPIO27输出低电平(LED灯灭),为1则输出高电平(LED灯亮)
sys.taskInit(function ()
    while true do
        led(input())
        sys.wait(50)
    end
end)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

6.2.2 硬件连接

本文使用的是 Air780EP 核心板,需要准备一根杜邦线将开发板上的 RI 引脚(即下图标明的 18 脚)在 GND/3.3V 引脚中间切换起来(模块的屏蔽盖也是 GND)。

6.2.3 示例效果展示

6.3 中断模式简介

当 GPIO 检测到电平变化且满足触发条件时,触发中断,CPU 就会暂停当前任务,执行中断回调函数中的内容,当中断回调函数中的内容执行完毕时,再继续执行之前没有执行完的任务。

除了中断回调方式,还有中断计数模式。中断计数模式时,中断时不回调

6.3.1 中断模式(触发)测试 demo

测试 demo 链接

-- LuaTools需要PROJECT和VERSION这两个信息
PROJECT = "gpio_irq"
VERSION = "1.0.0"

log.info("main", PROJECT, VERSION)

-- sys库是标配
_G.sys = require("sys")

if wdt then
    -- 添加硬狗防止程序卡死,在支持的设备上启用这个功能
    wdt.init(9000) -- 初始化watchdog设置为9s
    sys.timerLoopStart(wdt.feed, 3000) -- 3s喂一次狗
end

-- 配置gpio24为中断模式,上升沿(gpio.RISING)和下降沿(gpio.FALLING)均触发(gpio.BOTH)
-- 请根据实际需求更改gpio编号和触发模式
local gpio_pin = 24
gpio.debounce(gpio_pin, 100)
gpio.setup(gpio_pin, function()
    log.info("gpio", gpio_pin, "被触发")
end, gpio.PULLUP, gpio.BOTH)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

6.3.2 硬件链接

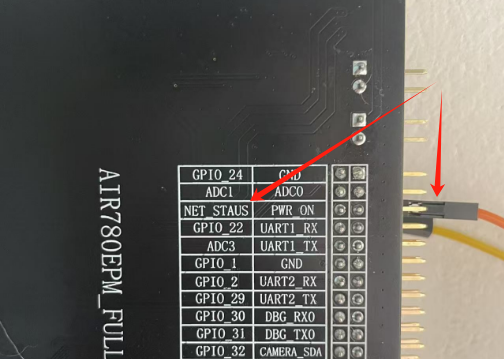

将下图中的 18 脚也就是 GPIO24,在红框的 GND 和 3.3V 之间来回切换,即可在日志中看到打印

6.3.3 示例效果展示

6.3.4 中断模式(计数)简介

中断计数模式时,中断时不回调,中断结束后打印来的中断次数(高低电平变化次数)

6.3.5 硬件链接

此 demo 实现了检测中断触发次数。

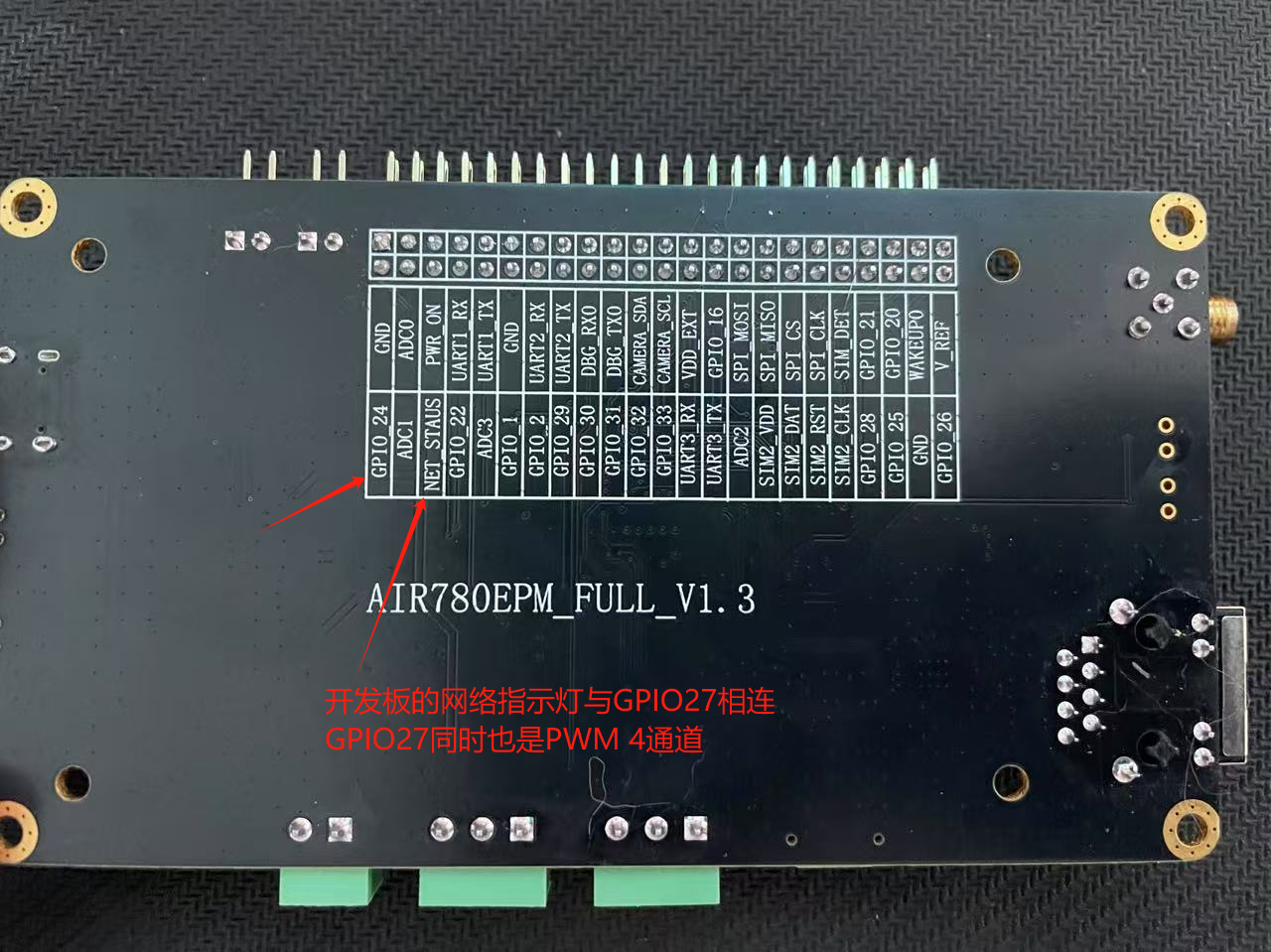

硬件上我们需要找到 GPIO24 和 GPIO27(PWM 通道 4,如下图所示),然后将 PWM4 与 GPIO24 连接起来

通过 PWM4 输出中断(高低电平变化的方波),再通过 GPIO24 统计输出的中断数。

6.3.6 示例效果展示

示例 demo 链接

6.4 AGPIO 简介

AGPIO 管脚休眠模式下可保持,保持高或低(由用户自行决定)。

AONGPIO 输出驱动能力单管脚:可以复用为 WAKEUP3/WAKEUP4/WAKEUP5 的前三个 AONGPIO<=30uA,其余 AONGPIO<=5mA;所有 AONGPIO 驱动电流总和也不能超过 5mA

AGPIO3 芯片内部本身是默认拉低的,AT 固件当前是通过软件开机初始改为拉高

6.4.1 AGPIO 测试 demo

AGPIO 测试 demo 链接

-- 本示例对比了普通GPIO和AGPIO的进入休眠模式前后的区别。
-- Luatools需要PROJECT和VERSION这两个信息
PROJECT = "gpio2demo"
VERSION = "1.0.0"

log.info("main", PROJECT, VERSION)

-- sys库是标配
_G.sys = require("sys")

if wdt then
    -- 添加硬狗防止程序卡死,在支持的设备上启用这个功能
    wdt.init(9000) -- 初始化watchdog设置为9s
    sys.timerLoopStart(wdt.feed, 3000) -- 3s喂一次狗
end

local gpio_number = 11 -- 普通GPIO GPIO号为11,休眠后掉电
local Agpio_number = 27 -- AGPIO GPIO号为27,也是核心板上的绿灯,休眠后可保持电平(休眠后绿灯常亮)

gpio.setup(gpio_number, 1)
gpio.setup(Agpio_number, 1)

sys.taskInit(function()
    sys.wait(8000)
    -- 关闭USB电源
    -- pm.power(pm.USB, false)
    -- 进入低功耗模式
    pm.power(pm.WORK_MODE, 3)

end)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

6.4.2 硬件链接

由于核心板上有多个元器件影响模块休眠,其中最影响休眠的器件为 USB 下方的 DCDC,所以测试前,需要将 USB 下方的 DCDC 拆掉,VBUS 会阻止模块休眠,所以供电不能走 USB 供了,需要走最上方的 5V 脚供电,这个 5V 脚实际接的是模块的 VBAT,丝印有误,不能直接接 5V,需要接 4.2V-3.3V 的电源(本文采用的是 Air9000P 手持电源)。

6.4.3 示例效果展示

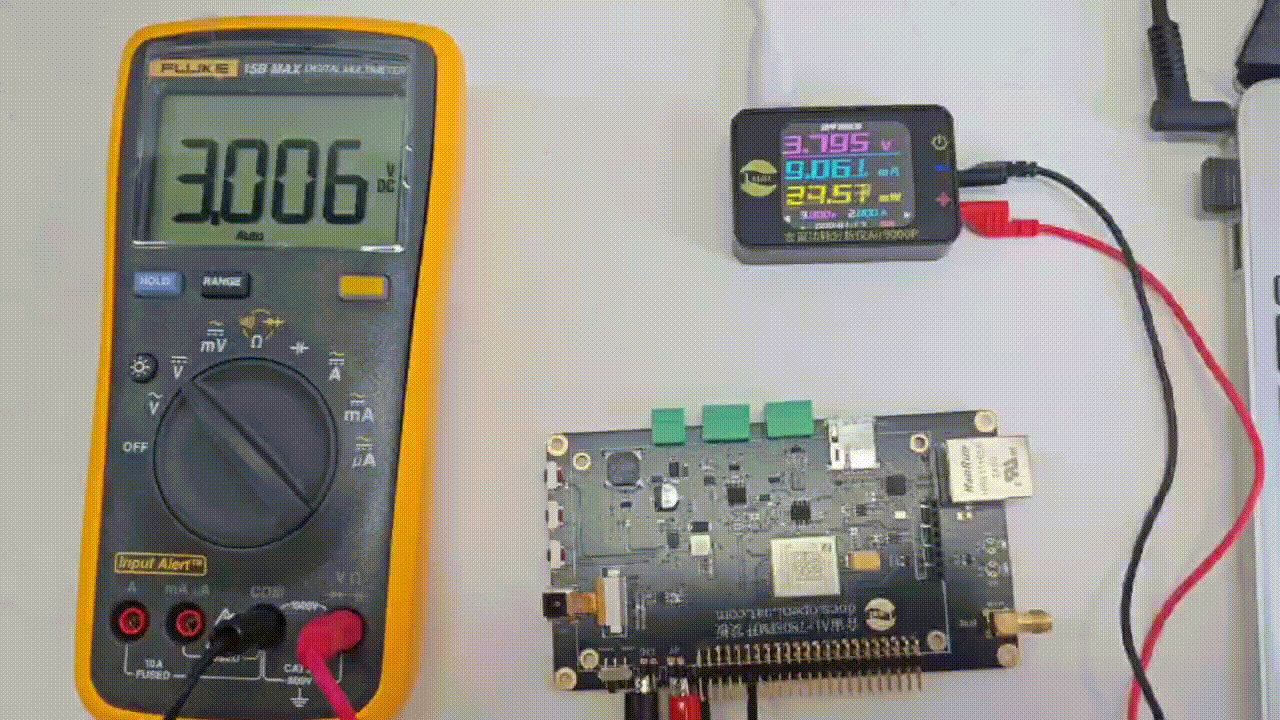

普通 GPIO11 测试为 0V,而 GPIO27(AGPIO/灯)正常输出高电平(绿灯常亮)

6.5 IO 翻转速度简介

IO 翻转速度即 IO 电平变化一次所需的时间

6.5.1 IO 翻转测试 demo

测试 demo 链接

-- Luatools需要PROJECT和VERSION这两个信息
PROJECT = "gpio2demo"
VERSION = "1.0.0"

log.info("main", PROJECT, VERSION)

-- sys库是标配
_G.sys = require("sys")

if wdt then
    -- 添加硬狗防止程序卡死,在支持的设备上启用这个功能
    wdt.init(9000) -- 初始化watchdog设置为9s
    sys.timerLoopStart(wdt.feed, 3000) -- 3s喂一次狗
end

-- Air780EP的AT固件默认会为开机键防抖, 导致部分用户刷机很麻烦
if rtos.bsp() == "EC618" and pm and pm.PWK_MODE then
    pm.power(pm.PWK_MODE, false)
end

local test_gpio_number = 27

gpio.setup(test_gpio_number, 0, gpio.PULLUP)

sys.taskInit(function()
    sys.wait(100)
    while true do
        sys.wait(100)
        -- 通过GPIO27脚输出输出8组电平变化
        -- 0xA9就是输出的电平高低状态,即 0000000010101001
        gpio.pulse(test_gpio_number, 0xA9, 8, 0)
        log.info("gpio----------->pulse2")
    end
end)

-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

6.5.2 硬件链接

将 GPIO27 链接到示波器上即可

6.5.3 示例效果展示

由下图测试可知,翻转一次所需时间大概 100ns

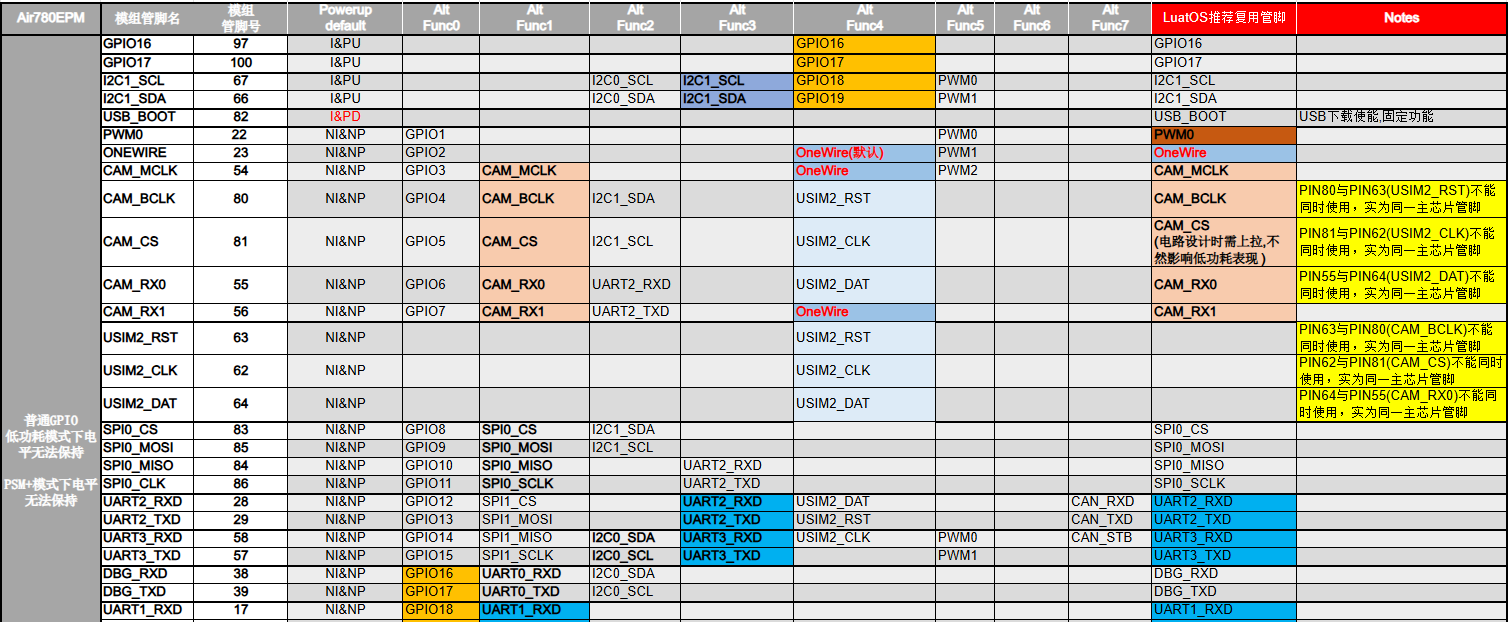

6.6 Air780EP 所有 GPIO 初始化电平高低表

七、常见问题

7.1 如果我不需要 UART2 或者不需要 IIC 功能,能将对应引脚复用为 GPIO 吗?

答:可以,但是有限制,详细可以看下面的讲述

7.1.1 IO 复用简介

由于固件特性的存在, LuatOS 的 io 复用默认是固定的, 从 V1107 开始, 通过 mcu.iomux 函数可以部分修改映射.

不同模块的外部管脚布局不一样, 但 PAD(paddr)值是一致的, 要对应 “PIN/GPIO 对应表格” 文档, 该文档可以在此处找到

由于芯片的引脚少,存在大量复用的场景,有很多功能是会冲突的,若使用 SIM2, 会占用 4 个 IO(gpio4/5/6/23)

7.1.2 Air780EP 复用参考文档

参考文档:GPIO 复用说明

Air780EP 引脚 table

7.1.3 IO 复用测试 demo

测试 demo 地址

本 demo 展示了将 UART2 复用到 IO6 和 IO7(注:因为核心板没有 GPIO6 和 GPIO7 所以用户需要使用全 IO 大板进行测试,点击此处购买全 IO 板)

-- Luatools需要PROJECT和VERSION这两个信息
PROJECT = "iomuxdemo"
VERSION = "1.0.0"

log.info("main", PROJECT, VERSION)

-- sys库是标配
_G.sys = require("sys")

if wdt then
    -- 添加硬狗防止程序卡死,在支持的设备上启用这个功能
    wdt.init(9000)--初始化watchdog设置为9s
    sys.timerLoopStart(wdt.feed, 3000)--3s喂一次狗
end

-- 将UART2RX和TX复用到GPIO6和GPIO7
mcu.iomux(mcu.UART,2,2)

local uart_id = 2

-- 设置串口2
uart.setup(uart_id,115200,8,1)

-- 注册串口接收事件回调
uart.on(uart_id,"receive",function(id,len)
    local data = uart.read(id,len)
    log.info("uart2 receive data:",data)
end)

sys.taskInit(function()
    local buff = "uart2 send data"
    while true do
        sys.wait(3000)
        -- 循环发送数据
        uart.write(uart_id,buff)
    end
end)
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

7.1.4 硬件链接

串口工具----------Air780EP全IO开发板

串口工具 RXD ---- 开发板 GPIO6

串口工具 TXD ---- 开发板 GPIO7

串口工具 GND ---- 开发板 GND

7.1.5 示例效果展示

7.2 怎么没看见上拉/下拉输入模式的介绍?

上拉/下拉输入需要接入上拉/下拉电阻和一个按键,在 Air780EP 核心板上不方便演示,需要用全 IO 板进行演示,下面是上拉下拉输入模式的简介

7.2.1 上拉/下拉模式测试 demo

测试 demo 链接

-- Luatools需要PROJECT和VERSION这两个信息
PROJECT = "gpio2demo"
VERSION = "1.0.0"

log.info("main", PROJECT, VERSION)

-- sys库是标配
_G.sys = require("sys")

if wdt then
    --添加硬狗防止程序卡死,在支持的设备上启用这个功能
    wdt.init(9000)--初始化watchdog设置为9s
    sys.timerLoopStart(wdt.feed, 3000)--3s喂一次狗
end

--配置gpio27为中断下拉模式
--配置gpio24为中断下拉模式
--请根据实际需求更改gpio编号和上下拉
local gpio_pin1 = 7
local gpio_pin2 = 6
-- 按键防抖函数
gpio.debounce(gpio_pin1, 50)
gpio.debounce(gpio_pin2, 50)

-- 设置GPIO24引脚为上拉输入模式
gpio.setup(gpio_pin1, nil, gpio.PULLUP)

-- 设置GPIO27引脚为下拉输入模式
gpio.setup(gpio_pin2, nil, gpio.PULLDOWN)

sys.timerLoopStart(function ()
    log.info("GPIO",gpio_pin1,"电平",gpio.get(gpio_pin1))
    log.info("GPIO",gpio_pin2,"电平",gpio.get(gpio_pin2))
end,1000)
-- 用户代码已结束---------------------------------------------
-- 结尾总是这一句
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

7.2.2 硬件链接

上拉输入:连接上拉电阻,当电路未连接时,引脚读取电平是稳定的高电平。在没有外部信号(或外部信号为高阻态)时,通过上拉电阻将输入端拉至一个确定的电平(通常是高电平)

下拉输入:连接下拉电阻,当电路未连接时,引脚读取电平是稳定的低电平。通过将输入引脚连接到地(GND)通过一个下拉电阻,当没有外部信号连接时,下拉电阻将把输入引脚拉低到逻辑低电平。下拉电阻的存在形成了一个电流路径,从输入引脚通过下拉电阻到地,从而保持输入引脚在低电平状态

7.2.3 示例效果展示
