合宙标准配件 AirAUDIO_1000 使用说明

作者：陆相成　|　最后修改：2026-05-12

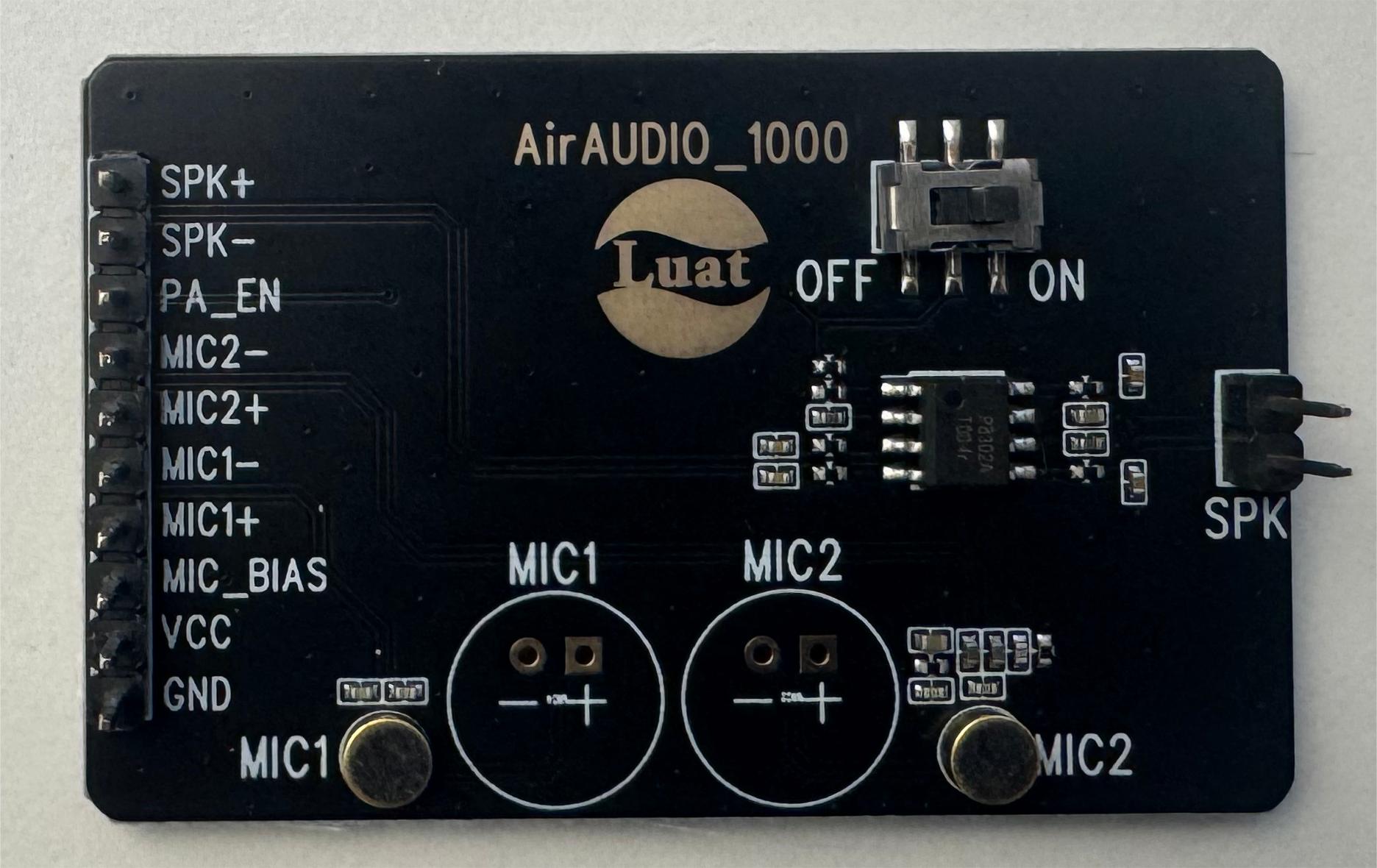

AirAUDIO_1000 是合宙推出的一款支持 2 路上行 Mic，1 路下行 Speaker 的音频配件板，其中：

1. Mic1 可搭配 Air780EHV、Air780EVT、Air8101、Air8101A 使用，Mic1 的特点是配件板无 Micbias 偏置电压电路，需要搭配使用的模组已内置 Micbias 偏置电压电路；

说明：

Air780EHV、Air780EVT 只支持 1 路 Mic，且均已内置 Micbias 偏置电压电路；

Air8101、Air8101A 支持 2 路 Mic，其中 Mic1 已内置 Micbias 偏置电压电路；

2. Mic2 可搭配 Air8101、Air8101A 使用，Mic2 的特点是配件板有 Micbias 偏置电压电路，需要搭配使用的模组未内置 Micbias 偏置电压电路；

说明：

Air8101、Air8101A 支持 2 路 Mic，其中 Mic2 未内置 Micbias 偏置电压电路；

3. Speaker 可直接驱动 2.5W 4 欧姆喇叭，已内置 D 类音频 PA(PAM8302)，合宙会官配喇叭配件随 AirAUDIO_1000 出售；

4. 使用时可将AirAUDIO_1000 配件板中PA开关拨到OFF，让软件控制PA，避免pop音；

引脚名称	引脚说明	备注
SPK+	扬声器正极（Speaker Positive）	用于音频设备中连接扬声器的正负端子，确保电流方向正确以驱动扬声器发声。
SPK-	扬声器负极（Speaker Negative）
PA_EN	功率放大器使能（Power Amplifier Enable）	用于控制功率放大器的开启或关闭，通常通过高/低电平信号触发。
MIC2-	第二麦克风负极（Microphone 2 Negative）	用于连接第二个麦克风的正负端子，支持多麦克风输入（如立体声录音或降噪）。
MIC2+	第二麦克风正极（Microphone 2 Positive）
MIC1-	第一麦克风负极（Microphone 1 Negative）	用于连接第一个麦克风的正负端子，是音频输入的基础接口。
MIC1+	第一麦克风正极（Microphone 1 Positive）
MIC_BIAS	麦克风偏置电压（Microphone Bias Voltage）	为电容式麦克风提供稳定的直流电压（通常2-5V），确保其正常工作。
VCC	电源正极（Voltage Common Collector）	电路中的主电源输入端，为设备提供工作电压，可以接Air780EHV核心板的VBAT。
GND	接地（Ground）	电路中的参考零电位点，用于稳定电压并防止静电干扰，确保电路安全运行。

1. Air780EHV、Air780EVT、Air8101、Air8101A 的 Speaker，直连接 Audio_1000 的 SPK+ SPK-；

2. PA_EN，即 AirAUDIO_1000 板载音频 PA 的使能脚；高，开启；低，关闭；

注意！

AirAUDIO_1000 上的拨动开关，是手动的"PA_EN"；

当 PA_EN 不方便由主控控制时，可直接将拨动开关拨至 ON 侧；

当 PA_EN 由主控软件控制时，需要将拨动开关拨至 OFF 侧，拨动开关拨至 ON 侧时音频 PA 始终开启；

3. 关于 PA_EN 存在的必要性，详见 05 Audio 电路介绍 - luatos@air780ehv - 合宙模组资料中心中关于 Audio API 的介绍与说明；

4. Air780EHV、Air780EVT 的 1 路 Mic，Air8101、Air8101A 的 2 路 Mic 中的 Mic1，直连接 AirAUDIO_1000 的 MIC1+、MIC1-；

注意！

Mic+、Mic-有正负之分，不可以接反，否则 Mic 无法正常工作；

MIC1 有板载贴片式驻极体 Mic，也预留了焊接式驻极体 Mic 焊盘，以便调试需要时方便焊接；

5. Air8101、Air8101A 的 2 路 Mic 中的 Mic2，直连接 AirAUDIO_1000 的 MIC2+、MIC2-；

6. Air8101、Air8101A 的 2 路 Mic 中的 Mic2，也需要将 Mic_bias 偏置电压直连 AirAUDIO_1000 的 MIC_BIAS；

注意！

Mic+、Mic-有正负之分，不可以接反，否则 Mic 无法正常工作；

MIC2 有板载贴片式驻极体 Mic，也预留了焊接式驻极体 Mic 焊盘，以便调试需要时方便焊接；

MIC_BIAS 不连接时，Mic2 无法正常工作；

7. VCC 为 AirAUDIO_1000 的板载 PA 供电，电压供电范围 2.0V-5.5V，但只有在 5V 供电时才能输出 2.5W 功率；

建议由为模组供电的 VBAT 给 VCC 供电，虽然实际输出功率可能小一些，但调试时连接会比较方便；

1. AirAUDIO_1000 原理图与 PCB，只有 PADS 版本，以及导出来的.txt(可导入其它原理图软件)、.asc(可导入其它 PCB 软件)；

2. 原理图也可以查看文件夹内的 PDF 文档；

3. 原理图与 PCB 文件如下；
