合宙标准配件 AirAUDIO_1020 使用说明
作者：拓毅恒 | 最后修改：2026-05-19
一、硬件资料
1.1 简要说明
AirAUDIO_1020 是一款板载了顺芯TM8211 的配件小板，可以验证合宙某些支持 Audio 功能但又未内置 Audio Codec 的模组型号，同时，该配件板支持1路 Speaker，且 Speaker 也已板载了音频PA，支持 3W 功率输出；
1. AirAUDIO_1020 可搭配 Air8000 全系所有型号、Air780EHM、Air780EGH 等支持 Audio 功能的模组型号使用；
2. AirAUDIO_1020 与 AirAUDIO_1010/AirAUDIO_1000 的核心区别：
- AirAUDIO_1020 板载 TM8211 音频编解码器（I2S接口，无需I2C配置）
- AirAUDIO_1010/AirAUDIO_1000 板载 ES8311 音频编解码器（需要I2C配置）
- AirAUDIO_1020 无麦克风 接口，仅支持音频播放，不支持录音
- AirAUDIO_1010/AirAUDIO_1000 支持麦克风输入，可进行音频录音
3. Speaker 可直接驱动 3W 4 欧姆喇叭，已内置音频 PA(NS4160)，合宙会官配喇叭配件随 AirAUDIO_1020 出售；

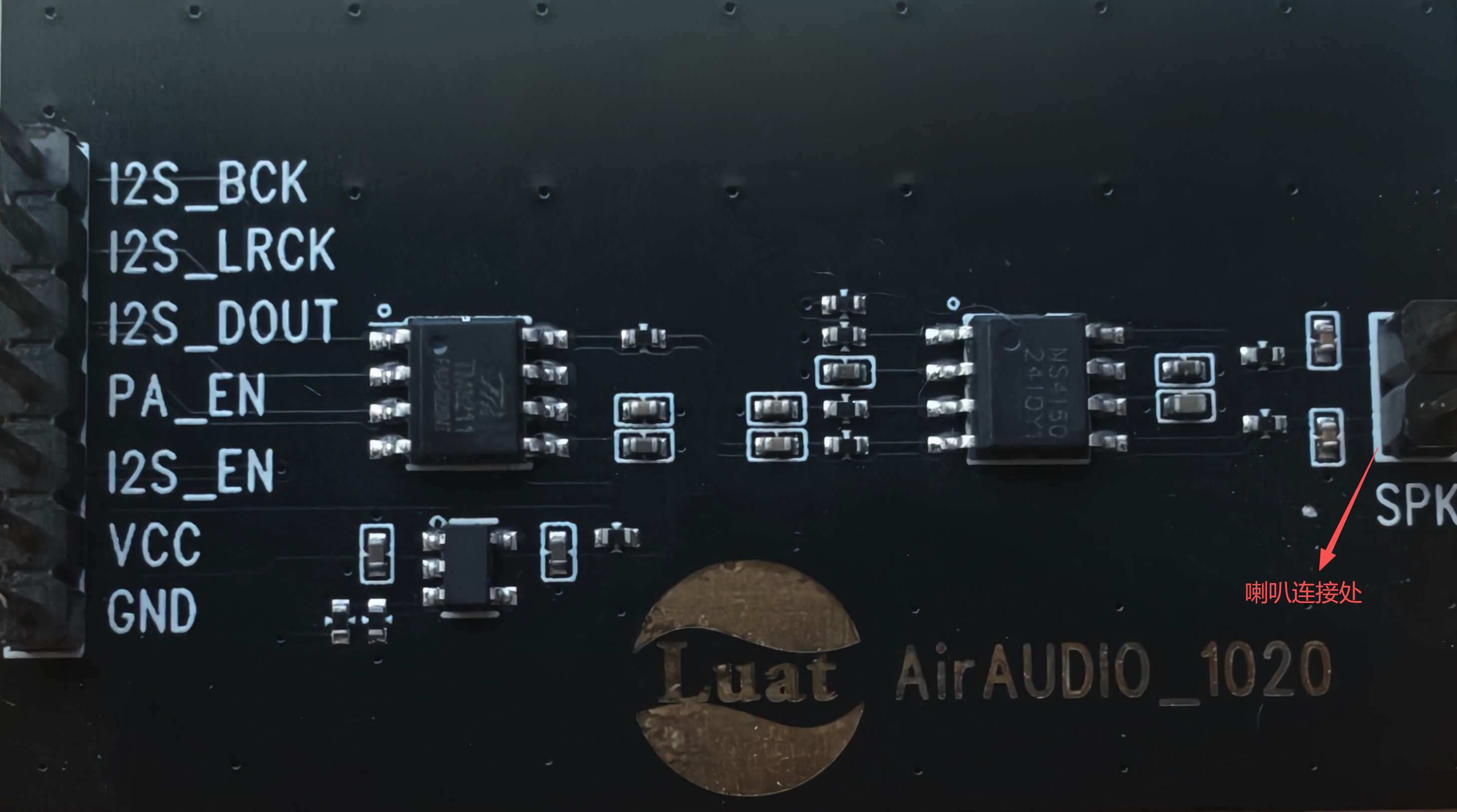

1.2 产品图片
1.3 配件引脚说明
| **引脚名称** | **引脚说明** | **备注** |
| I2S_BCK | I2S 位时钟（Bit Clock） | 对应数字音频的每一位数据，每个时钟脉冲传输 1 位音频数据。频率等于采样率×声道数×位宽（如 44.1kHz×2×16=1.4112MHz）。 |
| I2S_LRCK | I2S 帧时钟/左右声道时钟（Left/Right Clock） | 用于切换左右声道数据，高电平表示右声道，低电平表示左声道。频率等于音频采样率（如 44.1kHz）。 |
| I2S_DOUT | I2S 数据输出（Data Output） | 发送音频数据的输出线，通常连接扬声器或后级音频设备。 |
| PA_EN | 功率放大器使能（Power Amplifier Enable） | 控制功率放大器开启或关闭的信号，高电平有效时启动功放。 |
| I2S_EN | I2S（TM8211）芯片使能信号（I2S Enable） | 用于控制 I2S（TM8211）音频编解码器的电源或工作状态，高电平激活芯片。 |
| VCC | 电源正极（Voltage Common Collector） | 电路的主电源输入，为设备提供工作电压（推荐使用 VBAT 3.3V--4.35V）。 |
| GND | 接地（Ground） | 电路的参考零电位点，用于稳定电压并防止静电干扰。 |
1. AirAUDIO_1020 的信号有如下几个类别；
1. I2S，3 根信号线（I2S_BCK、I2S_LRCK、I2S_DOUT）；
2. I2S_EN，为 TM8211 供电的 LDO 的使能信号，间接控制 TM8211 的开关；
3. PA_EN，音频 PA 的使能信号；
4. VCC/GND，电源，推荐使用 VBAT(3.3V--4.35V)；
2. 关于 PA_EN 存在的必要性，详见 Audio 电路介绍 中关于 Audio API 的介绍与说明；
1.4 原理图与 PCB
1. AirAUDIO_1020 原理图与 PCB；
2. 原理图也可以查看文件夹内的 PDF 文档；
3. 原理图与 PCB 文件如下；
二、软件资料
1. Air780EHM 核心板+AirAUDIO_1020 教程；
2. Air780EGH 核心板+AirAUDIO_1020 教程；
3. Air8000 核心板+AirAUDIO_1020 教程；
三、购买链接
欢迎前往 合宙官方淘宝店 购买；
