合宙标准配件 AirSPINAND_1000 使用说明
作者：沈园园
一，简要说明
AirSPINAND_1000 是合宙推出的一款SPI接口，1G bit的NAND Flash配件版，其中：
1. 驱动IC是：华邦W25N01GVZWIG；
2. 适用于Air780系列/Air8000系列/Air8101系列；
二，使用说明

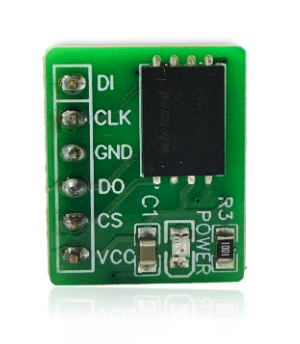

配件版管脚图如下所示：
Air8000 核心板与 AirSPINAND_1000 按以下方式接线：
| Air8000核心板 | AirSPINAND_1000配件版 |
|---|---|
| SPI1_MOSI | DI |
| SPI1_SCLK | CLK |
| GND(任意) | GND |
| SPI1_MISO | DO |
| SPI1_CS | CS |
| VDD_EXT | VCC |
三，软件demo说明
1. Air8000核心板+AIRSPINAND_1000 软件demo
四，参考示例；
1. Air780ehv 硬件相关文档 14 SPI接口电路 - luatos@air780ehv - 合宙模组资料中心
2. Air8000 硬件相关文档 18 SPI参考电路 - luatos@air8000 - 合宙模组资料中心；
3. 华邦W25N01GV规格书： Winbond-W25N01GV.pdf
4. 欢迎前往合宙官方淘宝店购买；
