合宙标准配件 AirCAMERA _1030 使用说明
作者：沈园园
一，简要说明

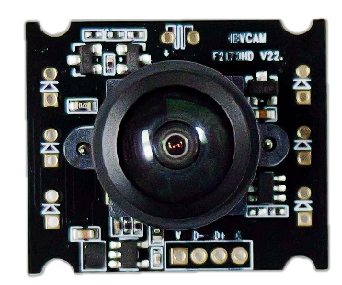

AirCAMERA _1030 是合宙推出的一款USB接口的摄像头的配件板，其中：
1. 驱动IC：KC6089-V.0，USB-OV2720；
2. 100万像素拍照；
3. 适用于Air8101/Air6101系列模组；
二，使用说明
- 配件引脚说明
| 序号 | 引脚名称 | 引脚说明 | 备注 |
|---|---|---|---|
| 1 | 5V | 5伏电源 | 为摄像头提供工作所需的直流电源，通常由主机（如电脑、开发板）通过USB接口输出。 |
| 2 | DM- | 数据负线（Data Minus） | 与DP+组成差分信号对，用于传输USB数据信号的负极部分。差分信号通过两条线上的电压差表示逻辑“0”和“1”，能有效抵抗电磁干扰，确保数据传输的准确性。 |
| 3 | DP+ | 数据正线（Data Plus） | 与DM-组成差分信号对，用于传输USB数据信号的正极部分。与DM-配合，实现高速、稳定的数据传输。 |
| 4 | DGND | 数字地线（Digital Ground） | 为摄像头数字电路提供参考电位，确保信号完整性。 |
| 5 | DGND | 数字地线（Digital Ground） | 为摄像头数字电路提供参考电位，确保信号完整性。 |

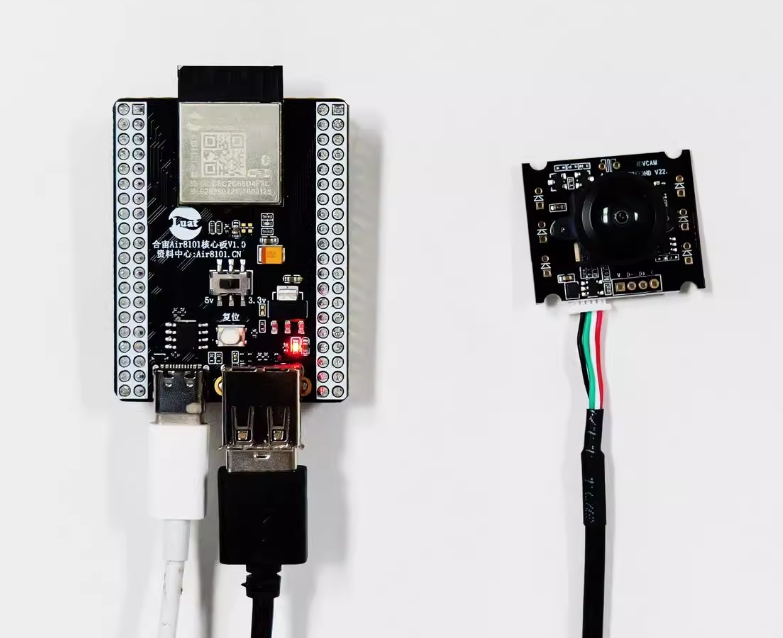

AirCAMERA _1030配件板+Air8101/Air6101核心板，硬件连接示意图，如下图所示：
Air8101/Air6101核心板和AirCAMERA_1030配件板的硬件接线方式为：
- Air8101/Air6101核心板通过TYPE-C USB口供电；（核心板背面的功耗测试开关拨到OFF一端）
- 如果测试发现软件频繁重启，可能是供电不足，此时再通过直流稳压电源对核心板的VIN管脚进行5V供电；
- Air8101/Air6101核心板上的3.3V和5V拨动开关，拨到5V的一端；为了演示方便，所以Air8101/Air6101核心板的上电后直接给AirCAMERA_1030配件板提供了供电；
- 客户在设计实际项目时，一般来说，需要通过一个GPIO来控制LDO给摄像头供电，这样可以灵活地控制摄像头的供电，可以使项目的整体功耗降到最低；
- Air8101/Air6101核心板的USB-A母座和AirCAMERA_1030配件板的USB-A公座相连；
三，软件demo说明
1. Air8101核心板+AirCAMERA _1030软件demo；
2. Air6101核心板+AirCAMERA _1030软件demo；
四，参考资料
1. Air8101 硬件相关文档 摄像头电路介绍 ；
2. Air6101 硬件相关文档 摄像头电路介绍 ；
3. 欢迎前往合宙官方淘宝店 购买；
