合宙标准配件 AirLCD_1020 使用说明

作者：沈园园

一，简要说明

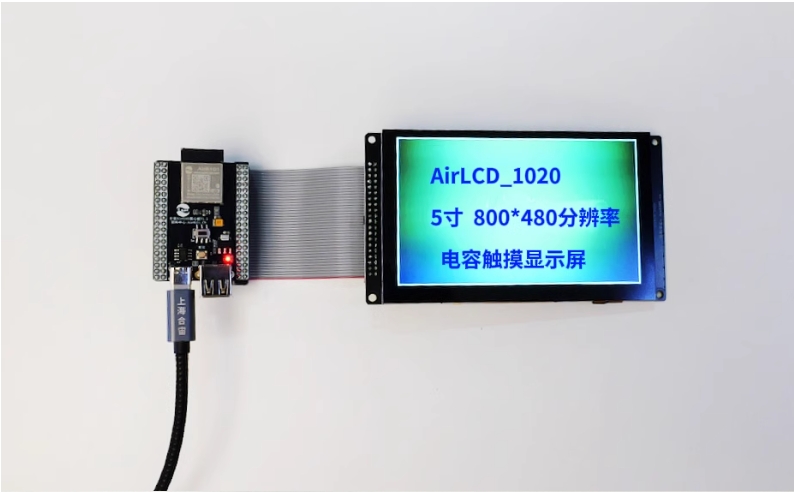

AirLCD_1020 是合宙推出的一款RGB接口，带触摸，5寸屏，800*480 的LCD配件板，其中：

1. 驱动IC：显示屏的驱动IC是：ST7265，触摸面板的驱动IC是：GT911；

2. 适用于Air8101系列/Air6101系列模组；

二，使用说明

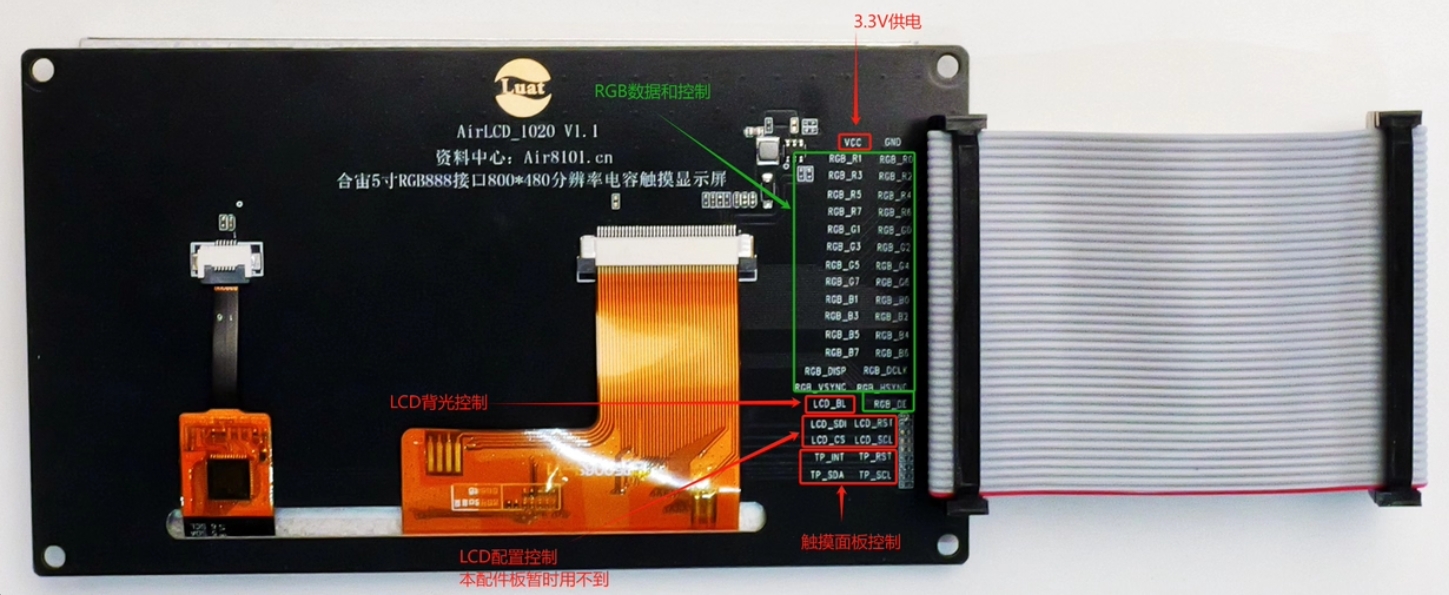

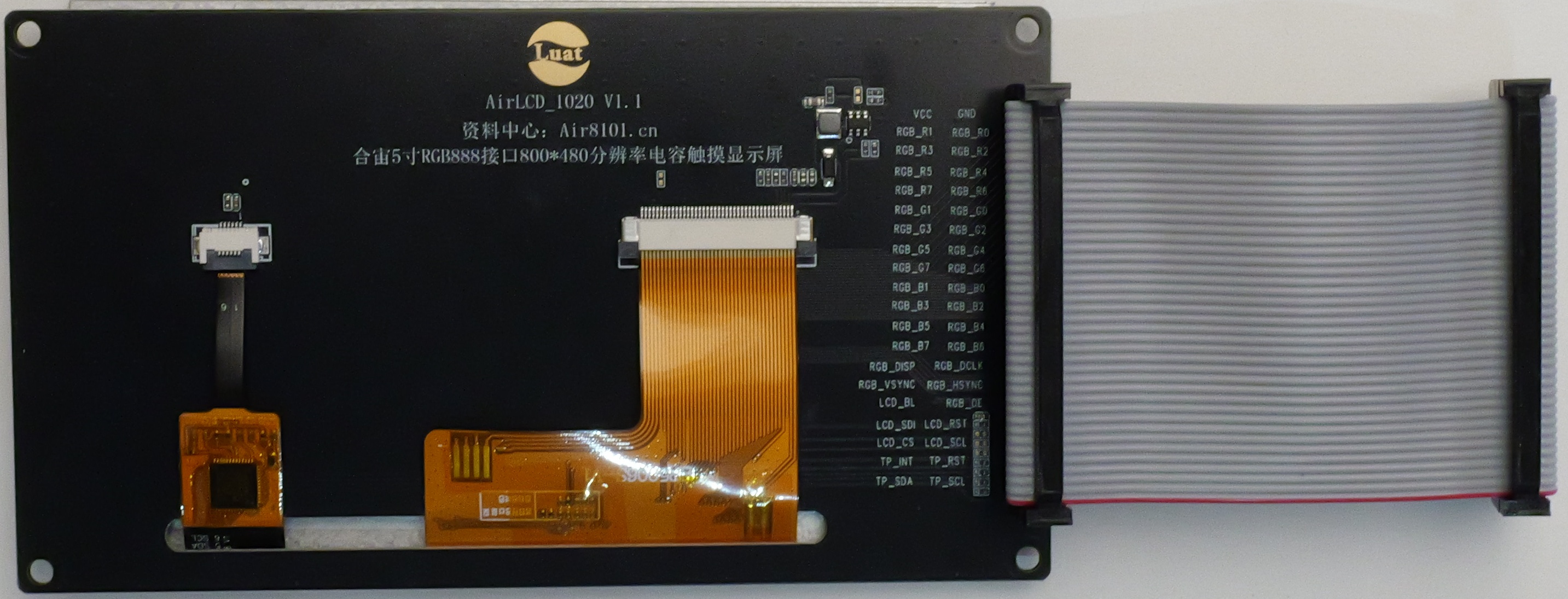

配件引脚说明

引脚名称	引脚说明	备注
VCC	电源电压（Voltage Common Collector）	为芯片提供工作所需的电能。
GND	地线 / 接地	电路中的零电位参考点，用于稳定电压、保障安全，并消除静电或电磁干扰。
RGB_R0~R7	红色数据信号（0-7位）	传输红色分量数据，8位数据线可表示256级红色亮度（0-255）。
RGB_G0~G7	绿色数据信号（0-7位）	传输绿色分量数据，8位数据线可表示256级绿色亮度。
RGB_B0~B7	蓝色数据信号（0-7位）	传输蓝色分量数据，8位数据线可表示256级蓝色亮度。
RGB_DCLK	像素时钟信号	同步RGB数据传输，每个时钟周期传输一个像素点的数据，确保数据按顺序写入。
RGB_DISP	显示使能信号	控制屏幕开关，高电平时屏幕显示，低电平时关闭显示。
RGB_HSYNC	行同步信号	表示一行像素数据传输结束，触发下一行数据的开始。
RGB_VSYNC	帧同步信号	表示一帧图像数据传输结束，触发下一帧数据的开始。
RGB_DE	数据使能信号	高电平时有效，表示RGB数据线上的数据为有效显示内容；低电平时忽略数据。
LCD_BL	背光控制信号	控制屏幕背光开关，高电平时点亮背光，低电平时关闭。
LCD_RST	复位信号	低电平有效，复位LCD控制器和电路到初始状态。
LCD_SDI	I²C数据线	双向传输配置数据（如亮度、对比度等参数）。
LCD_SCL	I²C时钟线	提供I²C通信的时钟信号，同步主从设备数据传输。
LCD_CS	片选信号	低电平时选中LCD芯片，允许数据传输；高电平时忽略数据。
TP_RST	触摸屏复位信号	低电平时复位触摸屏控制器。
TP_INT	触摸中断信号	触摸事件发生时触发中断，通知主控处理。
TP_SCL	触摸屏I²C时钟线	同步触摸屏与主控的I²C通信。
TP_SDA	触摸屏I²C数据线	双向传输触摸坐标等数据。
