合宙标准配件 AirMICROSD_1000 使用说明
作者:王棚嶙
一,简要说明
AirMICROSD_1000 是合宙推出的一款直插式的SD卡的配件板,其中:
1. 避免了杜邦线连接时导致的数据异常,挂载不上的风险;
2. 仅支持sdio链接,所以只适用于Air8101系列/Air6101系列模组;
3. Air780系列和Air8000系列模组,请使用AirMICROSD_1010配件板;
二,使用说明

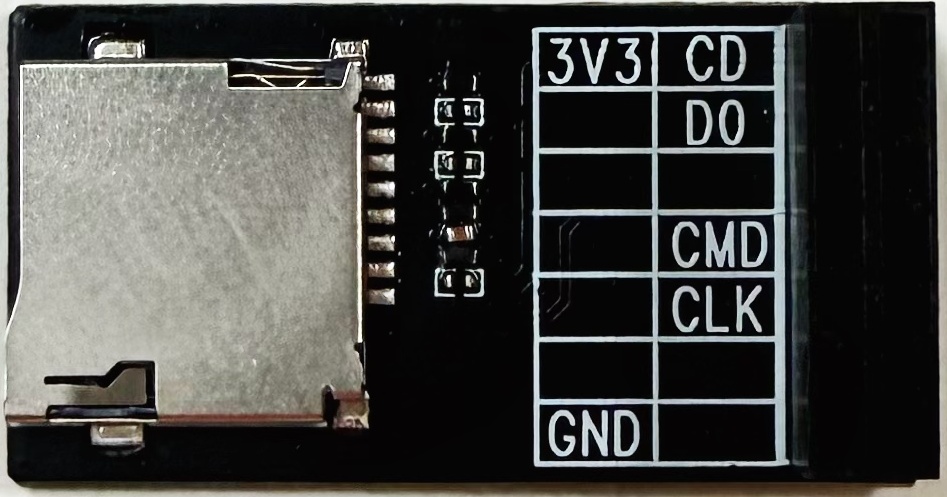

- 配件引脚说明
| 引脚名称 | 引脚说明 | 备注 |
|---|---|---|
| 3V3 | 3.3伏特(电压值) | SD卡的供电电压,通常为3.3V,确保卡内电路稳定运行。 |
| GND | 地线 / 接地 | SD卡电路中的零电位参考点,提供电压稳定和电气干扰防护,确保信号完整性。 |
| CD | 卡检测(Card Detect) | 检测信号 |
| DO | 数据输出(Data Out) | 在SPI模式下,DO引脚用于从SD卡向主机发送数据,是单向数据输出通道。 |
| CMD | 命令(Command) | 用于向SD卡发送命令信号,控制卡的操作,如读取、写入、擦除等。 |
| CLK | 时钟(Clock) | 主机到SD卡的时钟信号,用于同步数据传输,控制通信节奏。 |

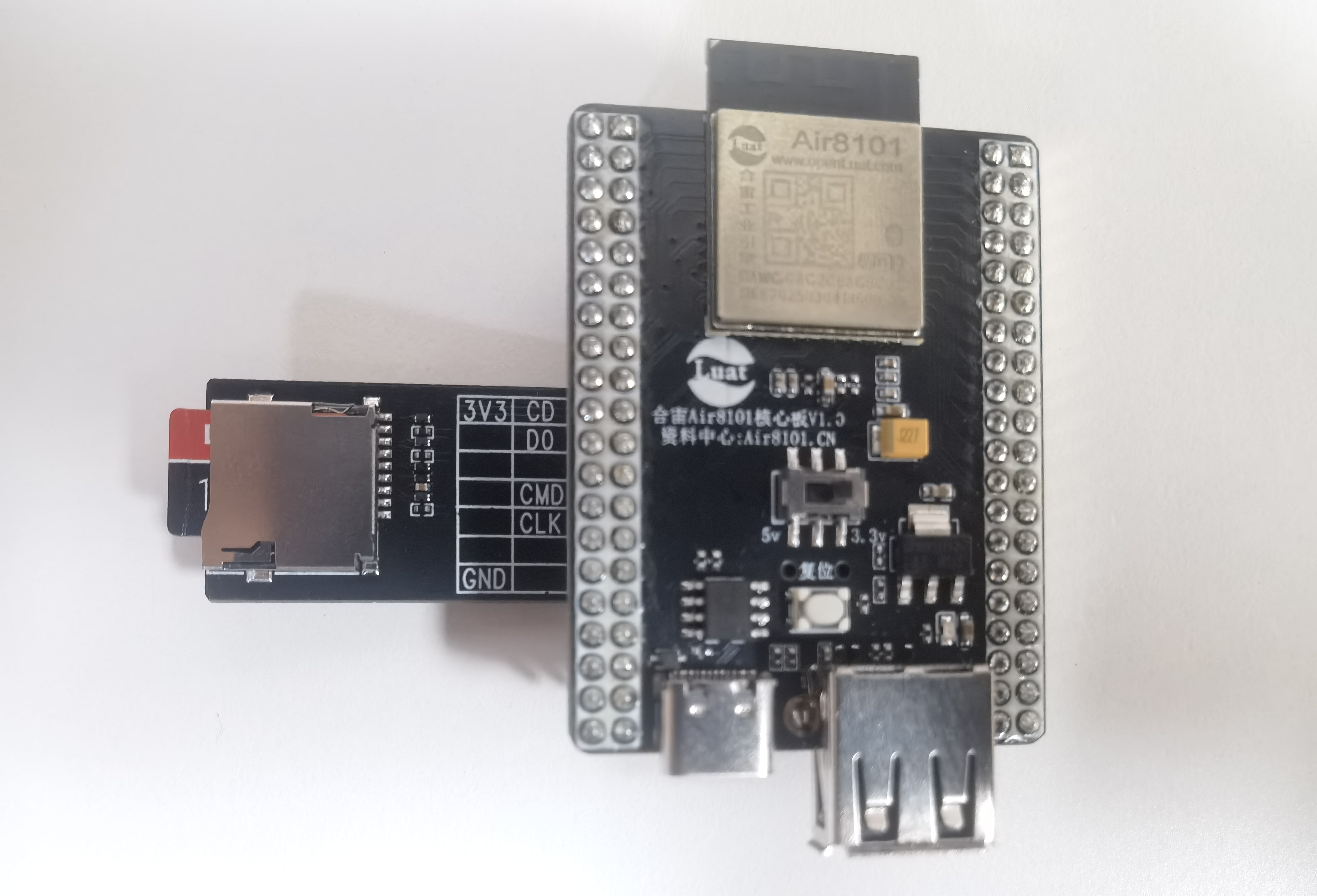

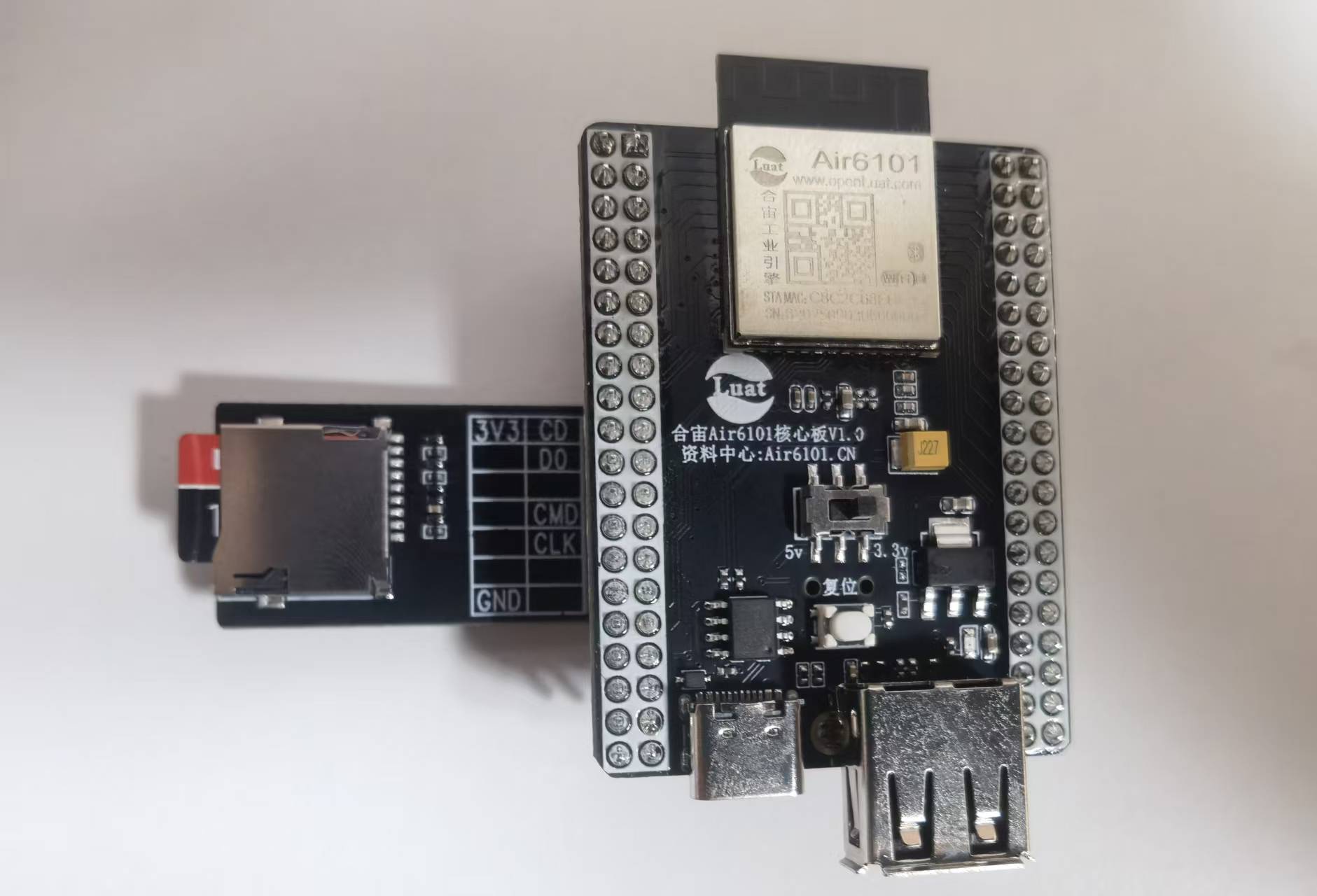

AirMICROSD_1000配件板+Air8101/Air6101核心板,硬件连接示意图,如下图所示:

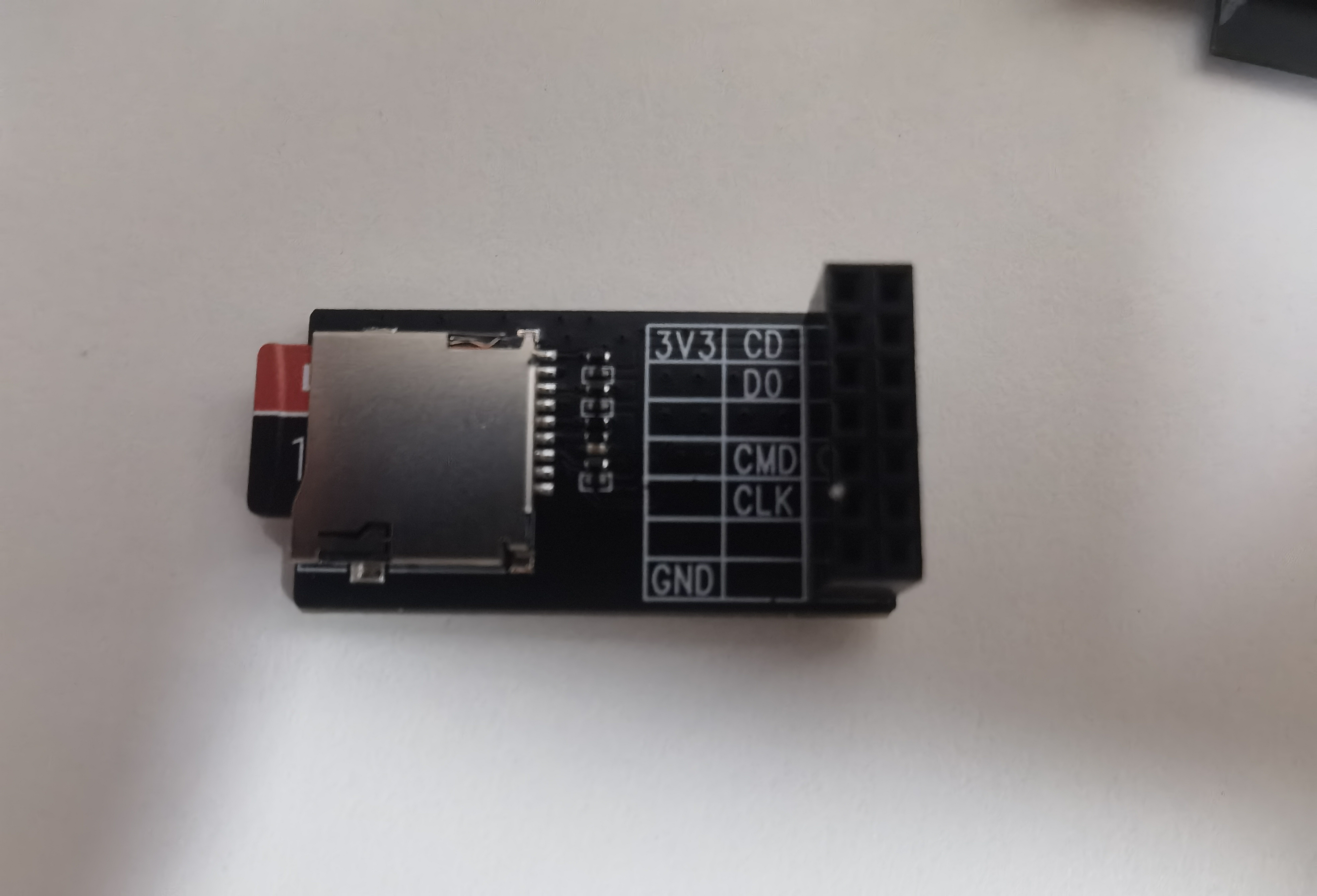

1. AirMICROSD_1000配件板;
2. Air8101/Air6101核心板和AirMICROSD_1000配件板的硬件接线方式为:
- Air8101/Air6101核心板通过TYPE-C USB口供电(核心板背面的功耗测试开关拨到OFF一端),此种供电方式下,vbat引脚为3.3V,可以直接给AirMICROSD_1000配件板供电;
- 为了演示方便,所以Air8101/Air6101核心板上电后直接通过vbat引脚给AirMICROSD_1000配件板提供了3.3V的供电;
- AirMICROSD_1000配件板设计为了排母的形式,可以参考上图直接插到Air8101/Air6101核心板的排针上;
| Air8101/Air6101核心板 | AirMICROSD_1000配件板 |
|---|---|
| 59/3V3 | 3V3 |
| gnd | gnd |
| 9/GPIO6 | CD |
| 67/GPIO4 | D0 |
| 66/GPIO3 | CMD |
| 65/GPIO2 | CLK |
三,原理图与 PCB
1. AirMICROSD_1000 PCB,只有 PCB 版本;
2. 原理图也可以查看文件夹内的 PDF 文档;
3. 原理图与PCB 文件如下;
AirMICROSD_1000原理图及PCB
Air6101_AirMICROSD_1000原理图及PCB
四,软件demo说明
1. Air8101核心板+AirMICROSD_1000软件demo;
2. Air6101核心板+AirMICROSD_1000软件demo;
五,参考资料
1. Air8101 硬件相关文档 SD卡电路介绍 ;
2. Air6101 硬件相关文档 SD卡电路介绍 ;
3. 欢迎前往合宙官方淘宝店 购买;
