合宙标准配件 AirAudio _1010 使用说明
作者：陆相成
一，简要说明

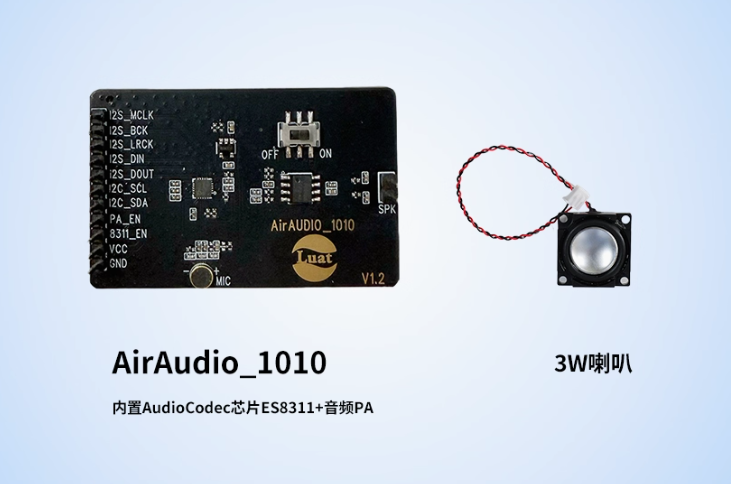

AirAudio_1010 是一款板载了顺芯ES8311 的配件小板，可以验证合宙某些支持 Audio 功能但又未内置 Audio Codec 的模组型号，同时，该配件板支持1路 Mic 和1路 Speaker，且 Speaker 也已板载了音频PA，支持 3W 功率输出；
1. AirAudio_1010 可搭配Air8000全系所有型号、Air780EHM、Air780EGH使用；
2. 如果需要内置ES8311的模组，可以选择Air780EHV(LuatOS二次开发版本)，也可以选择Air780EVT(AT指令版本)；
3. AirAudio_1010的姊妹版本是AirAudio_1000，核心区别是AirAudio_1010板载了ES8311，而AirAudio_1000仅支持Mic和Speaker；
二，使用说明
- 配件引脚说明
| 引脚名称 | 引脚说明 | 备注 |
|---|---|---|
| I2S_MCLK | I2S主时钟（Master Clock） | I2S（Inter-IC Sound）总线中的主时钟信号，为音频数据传输提供同步基准，频率通常为音频采样率的256倍或384倍（如44.1kHz采样率对应11.2896MHz或16.9416MHz）。 |
| I2S_BCK | I2S位时钟（Bit Clock） | 对应数字音频的每一位数据，每个时钟脉冲传输1位音频数据。频率等于采样率×声道数×位宽（如44.1kHz×2×16=1.4112MHz）。 |
| I2S_LRCK | I2S帧时钟/左右声道时钟（Left/Right Clock） | 用于切换左右声道数据，高电平表示右声道，低电平表示左声道。频率等于音频采样率（如44.1kHz）。 |
| I2S_DIN | I2S数据输入（Data Input） | 接收音频数据的输入线，通常连接麦克风或前级音频设备。 |
| I2S_DOUT | I2S数据输出（Data Output） | 发送音频数据的输出线，通常连接扬声器或后级音频设备。 |
| I2C_SCL | I2C时钟线（Serial Clock Line） | I2C（Inter-Integrated Circuit）总线中的时钟信号，用于同步主从设备间的数据传输。 |
| I2C_SDA | I2C数据线（Serial Data Line） | I2C总线中的双向数据信号线，用于传输控制命令或配置数据。 |
| PA_EN | 功率放大器使能（Power Amplifier Enable） | 控制功率放大器开启或关闭的信号，高电平有效时启动功放。 |
| 8311_EN | 8311芯片使能信号（8311 Enable） | 用于控制8311音频编解码器（如CS8311）的电源或工作状态，高电平激活芯片。 |
| VCC | 电源正极（Voltage Common Collector） | 电路的主电源输入，为设备提供工作电压（如3.3V、5V）。 |
| GND | 接地（Ground） | 电路的参考零电位点，用于稳定电压并防止静电干扰。 |
1. AirAudio_1010的信号有如下几个类别；
1. I2S ，5根信号线，接ES8311；
2. I2C ，2根信号线，接ES8311；
3. 8311_EN，为8311供电的LDO的使能信号，间接控制8311的开关；
4. PA_EN，音频PA的使能信号；
5. VCC/GND，电源，推荐使用VBAT(3.4V--4.35V)；
2. 拨码开关与PA_EN作用重复，当拨码开关拨到ON侧时，相当于将PA_EN固定为高，也就是将音频PA固定打开，不再需要操作PA_EN；
这个拨码开关的设计有些"多此一举"甚至"帮倒忙"，建议将拨码开关拨到OFF档，通过核心库API Audio操作PA_EN；
3. 关于 PA_EN 存在的必要性，详见 Audio 电路介绍 - luatos@air8000 - 合宙模组资料中心 中关于 Audio API 的介绍与说明；
三，原理图与 PCB
1. AirAudio _1010 原理图与 PCB，只有 PADS 版本；
2. 原理图也可以查看文件夹内的 PDF 文档；
3. 原理图与PCB 文件如下；
四，软件demo说明
1. Air8000核心板+AirAudio_1010软件demo ；
五，参考资料
1. Air8000 硬件相关文档 音频电路介绍 ；
