合宙标准配件 AirCAMERA _1020 使用说明

作者：沈园园

AirCAMERA _1020 是合宙推出的一款DVP接口的DVP摄像头小板+100万像素DVP摄像头的配件板，其中：

1. 默认选择KC6060-V2.0 GC2145 最大100万像素；

2. 1个24PIN连接器(同AirCAMERA_1000)连接摄像头模组，1个8头双排插针(SCL SDA HSYN VSYN MCLK PCLK D0-7 PWDN RST VDD GND)；

3. 内置两路LDO，一个2.8V，供电给AVDD和DOVDD；一个1.8V，供电给DVDD；

注意！DVP摄像头需要的两路LDO需要内置；

4. 适用于Air8101/Air6101系列模组；

引脚名称	引脚说明	备注
D0～7	8位并行数据信号	传输图像像素数据，每个引脚对应1位数据（8位共256级灰度或RGB分量）。
VDD	工作电压	为摄像头内部电路提供稳定电源
GND	接地端	提供电路参考地，确保信号完整性，需与主控板共地。
SDA	串行数据线（I²C总线）	双向传输摄像头寄存器配置数据（如分辨率、曝光时间），与SCL配合使用。
SCL	串行时钟线（I²C总线）	同步SDA数据传输，提供时钟信号。
VSY	垂直同步信号	指示一帧图像传输开始/结束，低电平有效时触发新帧数据接收。用于同步帧率（如60Hz）。
HSY	水平同步信号	指示一行像素数据传输开始/结束，高电平有效时触发新行数据接收。用于同步行扫描。
MCLK	主时钟信号（系统时钟）	由外部提供（如SoC的CAM_MCLK引脚），驱动摄像头内部PLL、ADC等模块，频率典型值为6MHz～48MHz。
PCLK	像素时钟信号	同步像素数据采样，每个时钟周期传输1个像素。频率由MCLK分频或PLL生成，决定数据输出速率。

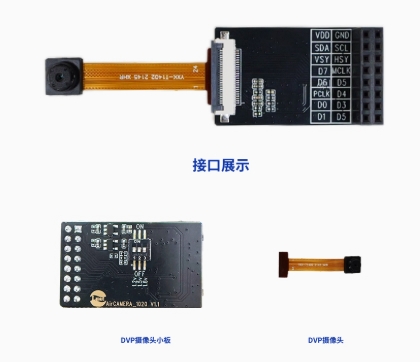

DVP摄像头小板+100万像素DVP摄像头：

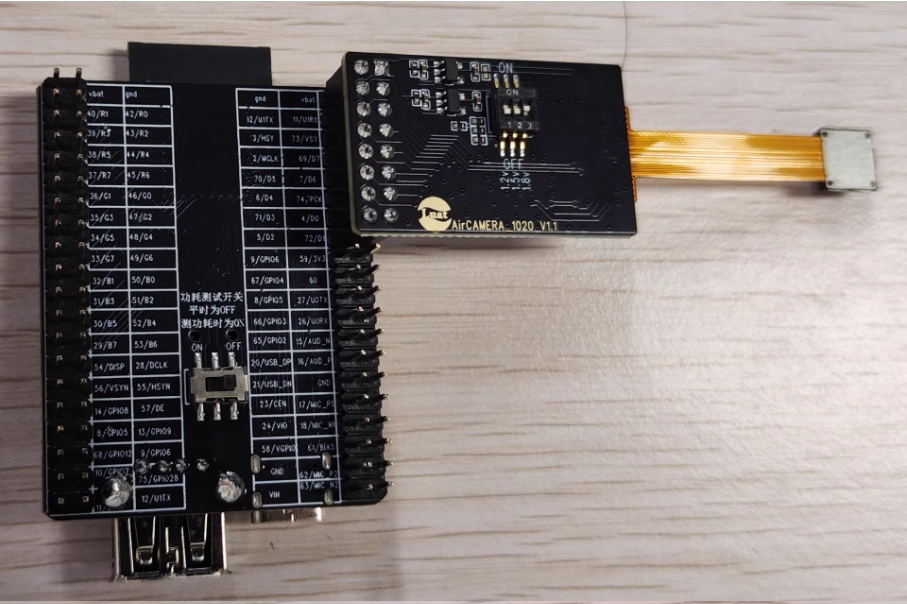

AirCAMERA _1020配件板+Air8101/Air6101核心板，硬件连接示意图，如下图所示：

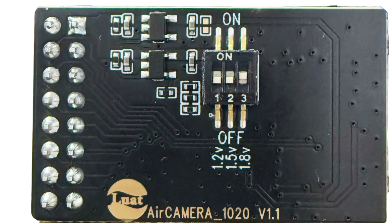

1. AirCAMERA_1020配件板（带DVP摄像头，1.8V的开关拨到ON，1.2V和1.5V的开关拨到OFF）

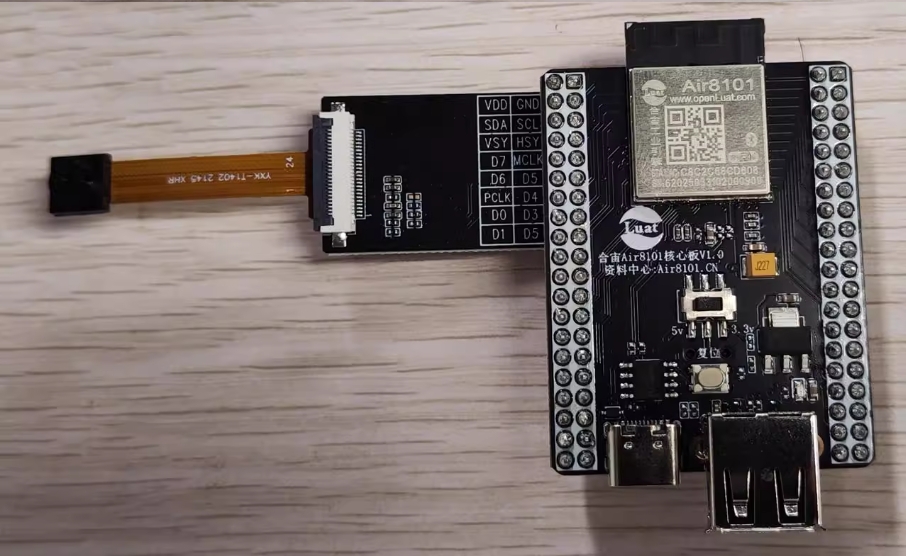

2. Air8101/Air6101核心板和AirCAMERA_1020配件板的硬件接线方式为：

Air8101/Air6101核心板通过TYPE-C USB口供电（核心板背面的功耗测试开关拨到OFF一端），此种供电方式下，vbat引脚为3.3V，可以直接给AirCAMERA_1020配件板供电；
为了演示方便，所以Air8101/Air6101核心板上电后直接通过vbat引脚给AirCAMERA_1020配件板提供了3.3V的供电；
客户在设计实际项目时，一般来说，需要通过一个GPIO来控制LDO给摄像头供电，这样可以灵活地控制摄像头的供电，可以使项目的整体功耗降到最低；
AirCAMERA_1020配件板设计为了排母的形式，可以参考上图直接插到Air8101/Air6101核心板的排针上；

1. AirCAMERA _1020 原理图与 PCB，只有 PADS 版本；

2. 原理图也可以查看文件夹内的 PDF 文档；

3. 原理图与PCB 文件如下；

1. Air8101核心板+AirCAMERA _1020软件demo；
2. Air6101核心板+AirCAMERA _1020软件demo；

1. Air8101 硬件相关文档摄像头电路介绍；
2. Air6101 硬件相关文档摄像头电路介绍；

3. 欢迎前往合宙官方淘宝店购买；
