合宙标准配件 AirETH_1000 使用说明
一，简要说明；

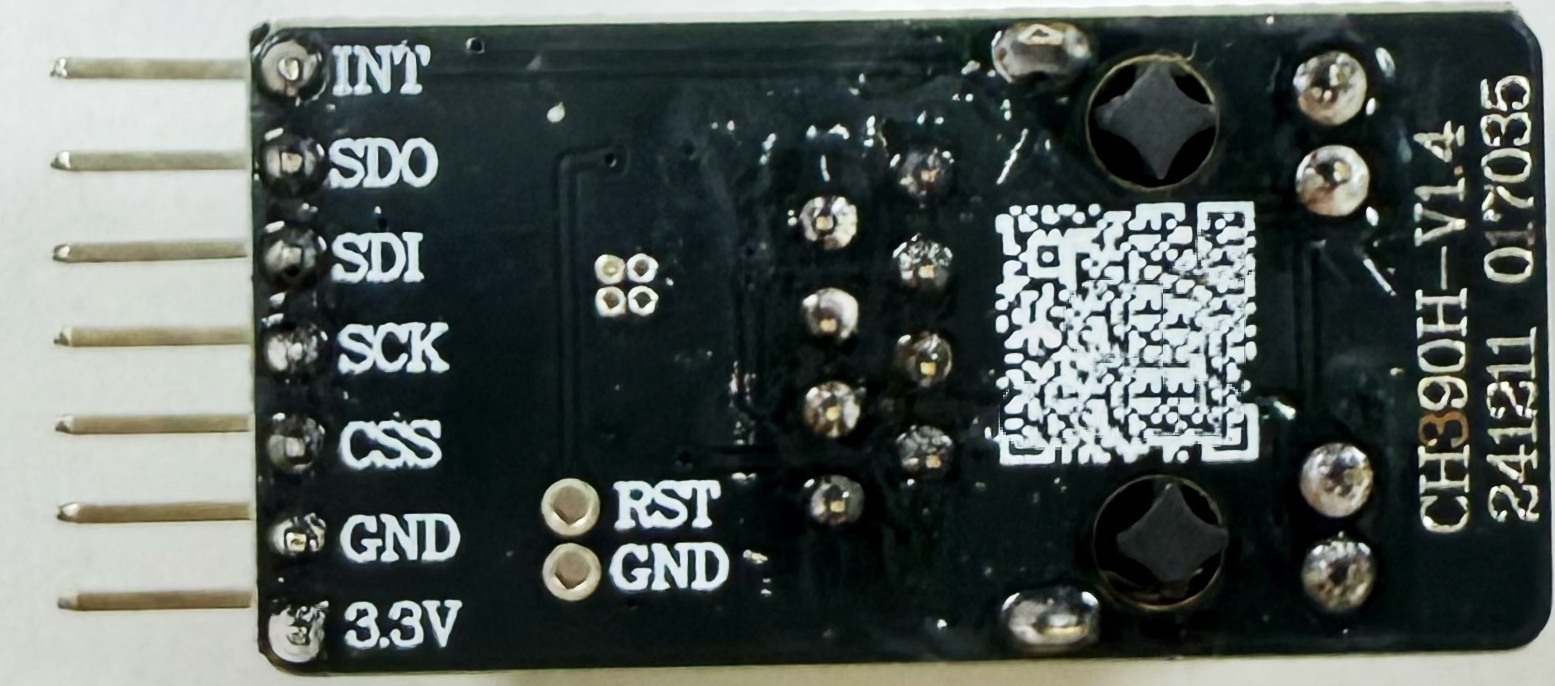

AirETH_1000 是合宙推出的一款搭载CH390H芯片的以太网配件板，其中：
- 使用CH390H，SPI接口；
- 可以用作WAN，也可以用作LAN，也可以两个AirETH_1000搭配使用同时支持WAN/LAN；
- 适用于Air780E系列/Air8000系列/Air8101系列；
二，使用说明；

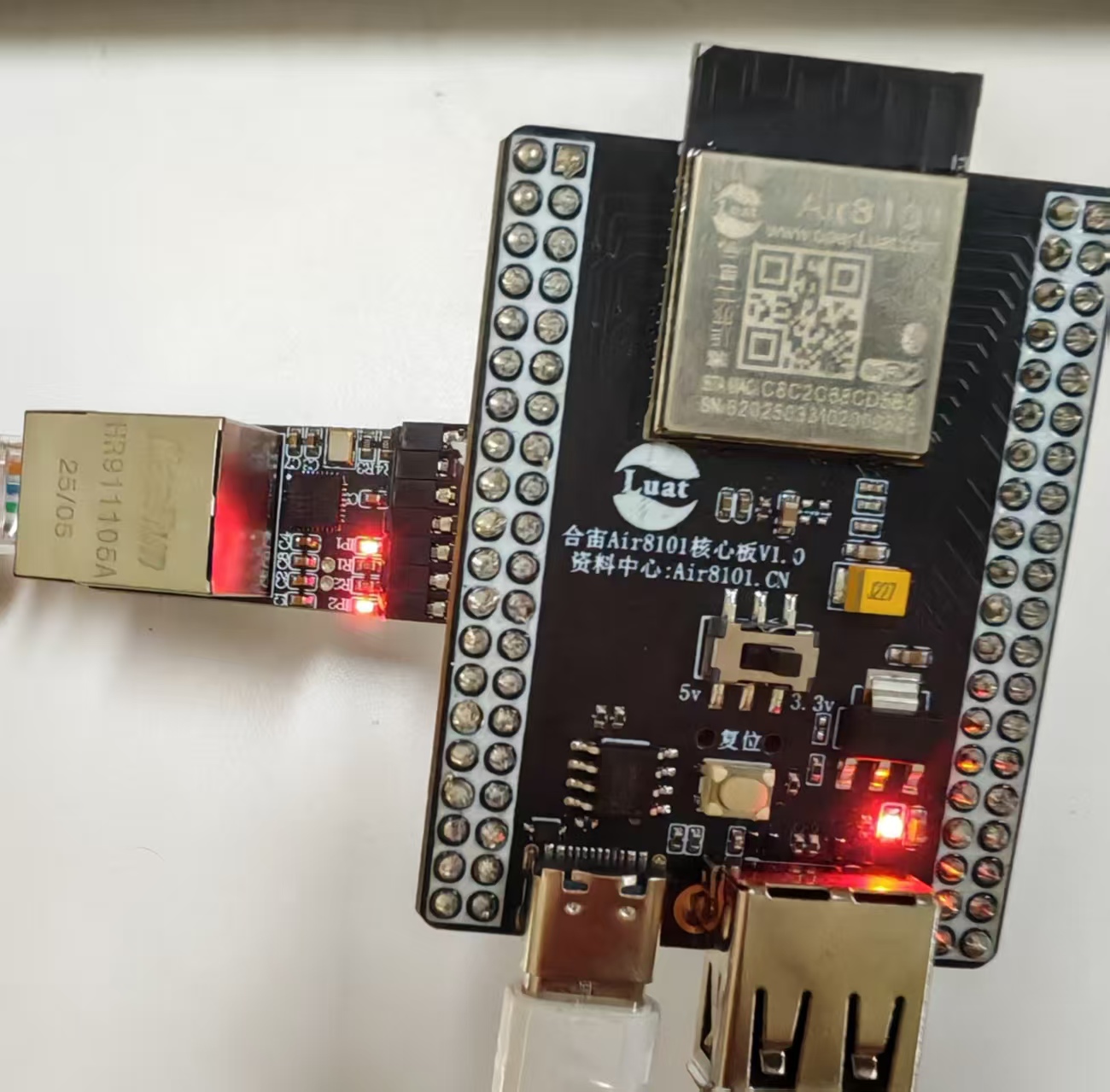

Air8101核心板+AirETH_1000配件板，硬件连接示意图，如下图所示：
-

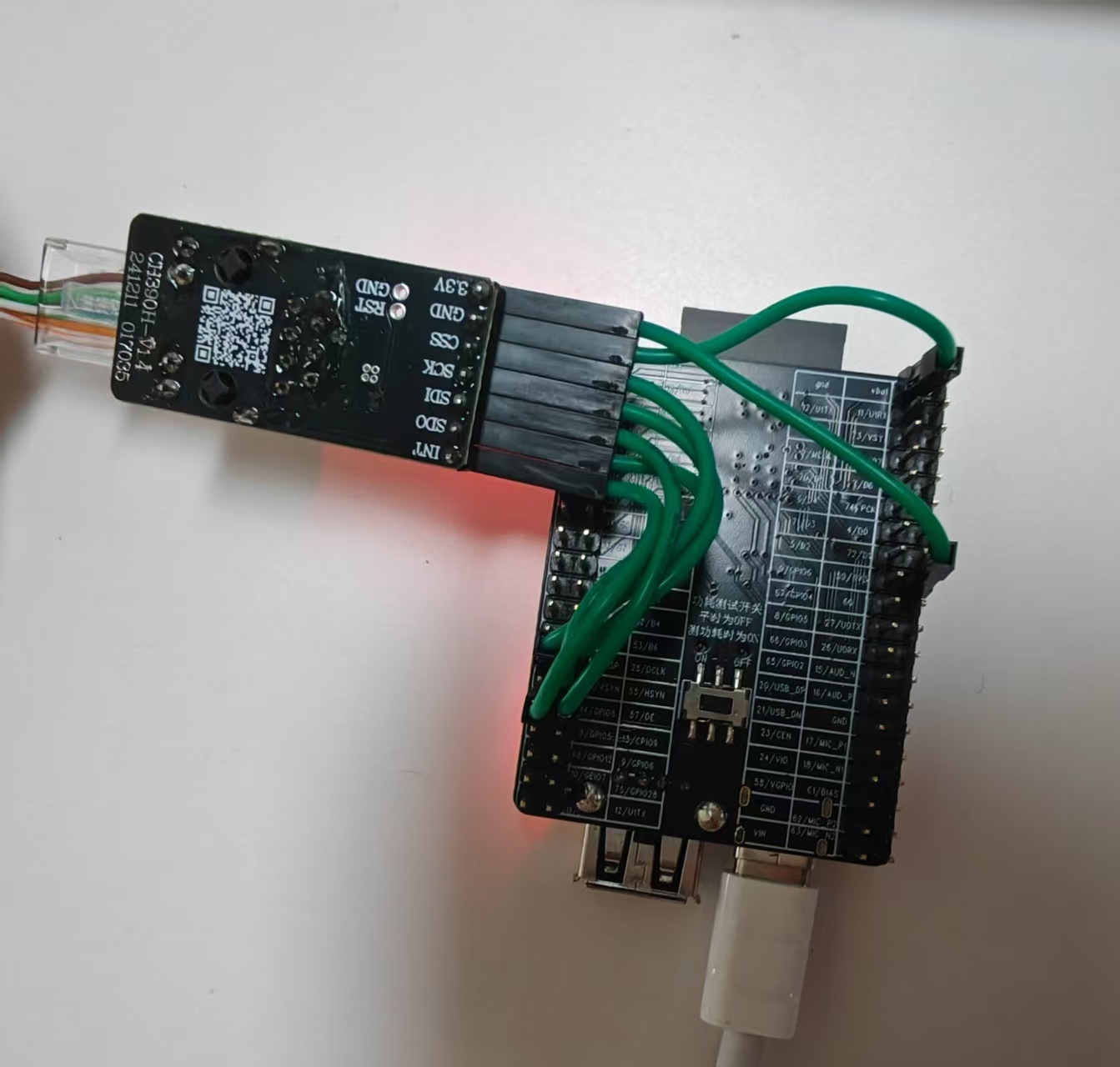

母对母的杜邦线7根（连接核心板和配件板）
-
网线1根（一端接配件板，一端接路由器）
-
Air8101核心板通过TYPE-C USB口供电（核心板背面的功耗测试开关拨到OFF一端）；如果测试发现软件重启，并且日志中出现 poweron reason 0，表示供电不足，此时再通过直流稳压电源对核心板的VIN管脚进行5V供电；
| Air8101核心板 | AirETH_1000配件板 |
|---|---|
| 59/3V3 | 3.3v |
| gnd | gnd |
| 28/DCLK | SCK |
| 54/DISP | CSS |
| 55/HSYN | SDO |
| 57/DE | SDI |
| 14/GPIO8 | INT |
三，参考示例；
- Air780EPM 硬件相关文档 Air780EPM/Air780EHM 以太网(WAN/LAN)硬件设计说明 ；
- Air8000 硬件相关文档 以太网 RJ45 接口参考电路和选型推荐 ；
- Air8101 硬件相关文档 以太网RJ45电路介绍 ；
- Air8101核心板+AirETH_1000软件demo；
